MANUALE UTENTE KC600H BLACK & DECKER

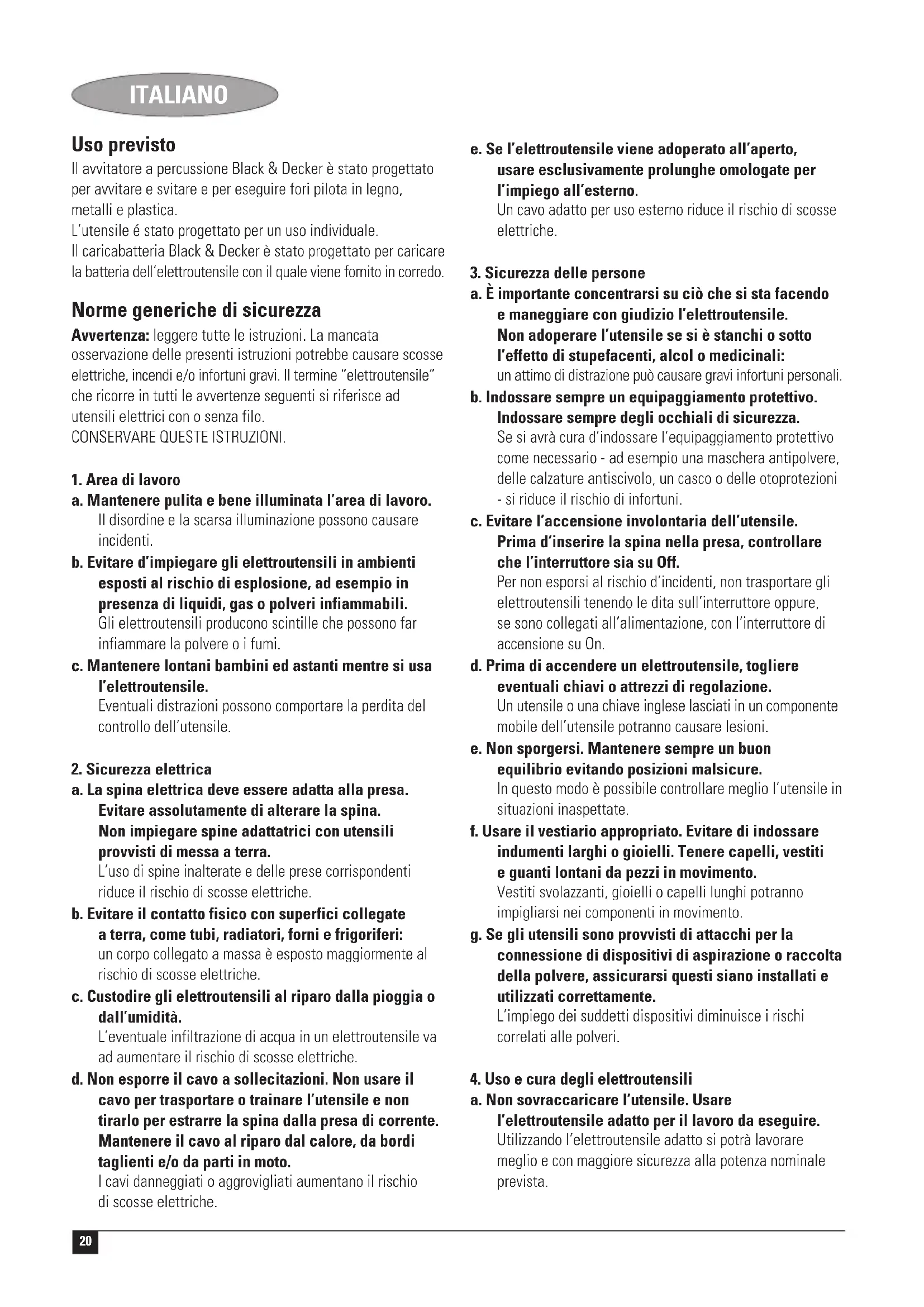

a. Mantenere pulita e bene illuminata l’area di lavoro. Il disordine e la scarsa illuminazione possono causare incidenti. b. Evitare d’impiegare gli elettroutensili in ambienti esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i fumi. c. Mantenere lontani bambini ed astanti mentre si usa l’elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo dell’utensile.

2. Sicurezza elettrica

a. La spina elettrica deve essere adatta alla presa. Evitare assolutamente di alterare la spina. Non impiegare spine adattatrici con utensili provvisti di messa a terra. L’uso di spine inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche. b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi: un corpo collegato a massa è esposto maggiormente al rischio di scosse elettriche. c. Custodire gli elettroutensili al riparo dalla pioggia o dall’umidità. L’eventuale infiltrazione di acqua in un elettroutensile va ad aumentare il rischio di scosse elettriche. d. Non esporre il cavo a sollecitazioni. Non usare il cavo per trasportare o trainare l’utensile e non tirarlo per estrarre la spina dalla presa di corrente. Mantenere il cavo al riparo dal calore, da bordi taglienti e/o da parti in moto. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. e. Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche.

3. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l’elettroutensile. Non adoperare l’utensile se si è stanchi o sotto l’effetto di stupefacenti, alcol o medicinali: un attimo di distrazione può causare gravi infortuni personali. b. Indossare sempre un equipaggiamento protettivo. Indossare sempre degli occhiali di sicurezza. Se si avrà cura d’indossare l’equipaggiamento protettivo come necessario - ad esempio una maschera antipolvere, delle calzature antiscivolo, un casco o delle otoprotezioni - si riduce il rischio di infortuni. c. Evitare l’accensione involontaria dell’utensile. Prima d’inserire la spina nella presa, controllare che l’interruttore sia su Off. Per non esporsi al rischio d’incidenti, non trasportare gli elettroutensili tenendo le dita sull’interruttore oppure, se sono collegati all’alimentazione, con l’interruttore di accensione su On. d. Prima di accendere un elettroutensile, togliere eventuali chiavi o attrezzi di regolazione. Un utensile o una chiave inglese lasciati in un componente mobile dell’utensile potranno causare lesioni. e. Non sporgersi. Mantenere sempre un buon equilibrio evitando posizioni malsicure. In questo modo è possibile controllare meglio l’utensile in situazioni inaspettate. f. Usare il vestiario appropriato. Evitare di indossare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti svolazzanti, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento. g. Se gli utensili sono provvisti di attacchi per la connessione di dispositivi di aspirazione o raccolta della polvere, assicurarsi questi siano installati e utilizzati correttamente. L’impiego dei suddetti dispositivi diminuisce i rischi correlati alle polveri.

4. Uso e cura degli elettroutensili

a. Non sovraccaricare l’utensile. Usare l’elettroutensile adatto per il lavoro da eseguire. Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.21 ITALIANO b. Non utilizzare elettroutensili con interruttori difettosi. Un elettroutensile che non può essere controllato mediante l’interruttore è pericoloso e deve essere riparato. c. Estrarre la spina dalla presa di corrente prima di regolare l’utensile, di sostituire degli accessori o di riporre l’utensile. Queste precauzioni di sicurezza riducono le possibilità che l’utensile venga messo in funzione inavvertitamente. d. Quando non vengono usati, gli elettroutensili vanno custoditi fuori della portata dei bambini. Non consentire l’uso dell’apparecchio a persone inesperte o che non abbiano letto le presenti istruzioni, onde evitare pericoli. e. Sottoporre gli elettroutensili alle procedure di manutenzione del caso. Verificare che le parti mobili siano bene allineate e non s’inceppino, che non ci siano componenti rotti e/o non sussistano altre condizioni che possano compromettere il funzionamento dell’utensile. Eventuali guasti vanno riparati prima dell’uso. La scarsa manutenzione causa molti incidenti. f. Mantenere affilati e puliti gli utensili da taglio. Se sottoposti alla giusta manutenzione, gli utensili da taglio con taglienti affilati s’inceppano meno frequentemente e sono più facili da manovrare. g. Utilizzare l’elettroutensile, gli accessori, le punte ecc. in conformità delle presenti istruzioni e secondo la specifica destinazione prevista, tenendo conto delle condizioni di lavoro e del lavoro da completare. L’impiego degli elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

5. Uso e cura degli utensili a batteria

a. Prima di inserire la batteria, assicurarsi che l’interruttore sia su Off. Se la batteria viene inserita in un utensile con l’interruttore su On ci si espone al rischio d’incidenti. b. Ricaricare la batteria esclusivamente con il caricabatteria specificato dal fabbricante. Un caricabatteria adatto per un tipo di batteria può esporre al rischio d’incendio se usato con una batteria diversa. c. Utilizzare gli elettroutensili solo con le batterie indicate. L’uso di batterie diverse può esporre al rischio di infortuni e incendi. d. Quando non è in uso, la batteria va conservata lontana da oggetti metallici come graffette, monete, chiavi, chiodi, viti o altre minuterie in metallo che possono creare contatto tra i poli. Il cortocircuito dei poli di una batteria può causare ustioni o incendi. e. In condizioni di sovraccarico, le batterie possono perdere liquido: evitare di toccarlo. In caso di contatto accidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, rivolgersi ad un medico. Il liquido che fuoriesce dalla batteria può causare irritazioni o ustioni.

a. Fare riparare l’utensile esclusivamente da personale qualificato e solo impiegando pezzi di ricambio originali, onde non alterare la sicurezza dell’utensile. Ulteriori istruzioni di sicurezza per trapani a percussione ◆ Indossare protezioni acustiche per utilizzare i trapani a percussione. L’esposizione al rumore può causare la perdita dell’udito. ◆ Utilizzare le impugnature ausiliarie fornite con l’elettroutensile. La perdita di controllo può causare lesioni. Istruzioni addizionali di sicurezza per trapani/avvitatori ◆ Eseguendo lavori in cui l’elettroutensile da taglio può entrare in contatto con linee elettriche nascoste o con il cavo di alimentazione, afferrare l’elettroutensile tramite le apposite impugnature isolanti. In caso di contatto con una linea sotto tensione, le parti metalliche dell’elettroutensile vengono sottoposte a tensione provocando una scossa elettrica. ◆ Utilizzare morsetti o un altro metodo sicuro per fissare e supportare il pezzo in lavorazione su una piattaforma stabile. Sostenere il pezzo in lavorazione a mano o appoggiato al proprio corpo, lo lascia in posizione instabile e può causare perdite di controllo. ◆ Prima di forare pareti, pavimenti o soffitti, verificare l’ubicazione di cavi elettrici e tubazioni. ◆ Evitate di toccare la punta del trapano appena dopo aver forato, può essere molto calda. Istruzioni supplementari sulla sicurezza per batterie e caricatori Batterie ◆ Non tentare mai di aprirle, per nessuna ragione. ◆ Non esporre la batteria all’acqua. ◆ Non conservarle in ambienti in cui la temperatura può superare i 40 ºC. ◆ Caricarle solo ad una temperatura ambientale compresa tra 10 ºC e 40 ºC. ◆ Caricare la batteria solo usando il caricabatteria fornito con l’elettroutensile.22 ITALIANO ◆ Prima di smaltire le batterie, consultare le istruzioni riportate nella sezione “Protezione dell’ambiente”. Caricabatterie ◆ Usare il caricabatteria Black & Decker soltanto per caricare le batterie fornite con l’elettroutensile. Batterie di altro tipo possono esplodere, provocando danni a persone e cose. ◆ Non tentare mai di ricaricare una batteria non ricaricabile. ◆ Sostituire immediatamente i cavi difettosi. ◆ Non esporre il caricabatteria all’acqua. ◆ Non aprire il caricabatteria. ◆ Non applicare i puntali di un multimetro sul caricabatteria. Il caricabatteria è destinato ad essere usato esclusivamente in ambienti interni. Leggere il manuale di istruzioni prima dell’uso. Trasformatore isolante a prova di guasto. L’alimentazione di rete è separata elettricamente dall’uscita del trasformatore. Il caricabatteria si spegne automaticamente se la temperatura ambiente sale eccessivamente. Come conseguenza, il caricabatteria diventerà inutilizzabile. L’unità dovrà essere scollegata dalla rete elettrica e portata presso un centro assistenza autorizzato per la riparazione. Sicurezza elettrica Il caricatore è fornito di doppio isolamento, per la quale non è richiesta la messa a terra. Assicurarsi che la tensione del caricatore corrisponda a quella erogata dalla rete. Non cercate di rimpiazzare il carica batteria inserendo l’utensile in una presa di corrente. ◆ L’elettroutensile non deve essere utilizzato da ragazzi o persone inabili senza la supervisione di un adulto. Controllare i bambini per evitare che giochino con l’elettroutensile. ◆ Se il cavo elettrico in dotazione risulta danneggiato, deve essere sostituito dal produttore o da un Centro di assistenza autorizzato Black & Decker, onde evitare rischi. Informazioni generali

1. Interruttore avanti/indietro

2. Manicotto di supporto punta

3. Connettore per caricabatteria

Montaggio Inserimento e rimozione di una punta per trapano, di una brugola o di una punta per avvitare (fig. B) Questo elettroutensile adopera punte per avvitare e punte per trapano con stelo esagonale da 6,35 mm (1/4"). ◆ Tirare indietro il manicotto del supporto punta (2). ◆ Inserire lo stelo della punta (6) nel relativo supporto. ◆ Rilasciare il manicotto del supporto punta. Uso Caricamento della batteria (fig. A) E’ necessario caricare la batteria prima del primo utilizzo e ogniqualvolta che non eroghi la sufficiente energia per eseguire un lavoro che prima veniva eseguito con facilità. Quando si carica la batteria per la prima volta, o dopo un lungo periodo d’inattività, accetterà soltanto l’80% della sua capacità. Dopo diversi cicli di carica e scarica la batteria raggiunge la sua piena capacità. La batteria si può riscaldare durante il processo di carica; è normale e non è indicativo di nessun problema. Attenzione! Non caricare la batteria ad una temperatura ambiente inferiore ai 4 °C o superiore ai 40 °C. La temperatura di carica consigliata è di circa 24 °C. ◆ Per caricare la batteria, inserire la spina del caricabatteria (5) nel connettore (3). Assicurarsi che sia dritta. ◆ Inserire la spina del caricabatteria nella presa (4). ◆ Lasciare l’elettroutensile collegato al caricabatteria per 6-8 ore. Il caricabatteria può emettere ronzii e riscaldarsi durante la carica: è normale e non è indicativo di nessun problema. Di solito, dopo 6 ore di carica l’elettroutensile è in grado di funzionare con una potenza sufficiente per la maggior parte delle applicazioni. Ad ogni modo, un’ulteriore carica fino a 8 ore potrebbe aumentare considerevolmente il tempo d’utilizzo, a seconda della batteria e delle condizioni di carica. ◆ Prima di usare l’elettroutensile, estrarre la spina del caricabatteria e staccare l’elettroutensile dal caricabatteria. Attenzione! Non usare l’elettroutensile mentre è collegato al caricabatteria.23 ITALIANO Trapanare/avvitare (fig. C) Per trapanare e avvitare, selezionare il senso di rotazione in avanti (senso orario). Per svitare o per togliere una punta inceppata, selezionare il senso di rotazione indietro (senso antiorario). ◆ Per impostare la rotazione in avanti, premere il pulsante superiore sull’interruttore avanti/indietro (1). ◆ Per impostare la rotazione all’indietro, premere il pulsante inferiore sull’interruttore avanti / indietro (1). ◆ Per spegnere l’elettroutensile, rilasciare l’interruttore. Consigli per un’ottima utilizzazione Istruzioni per trapanare ◆ Esercitare sempre una leggera pressione in linea retta con la punta. ◆ Prima che la punta fuoriesca dall’altra parte del pezzo in lavorazione, diminuire la pressione sull’elettroutensile. ◆ Usare un blocco di legno per sostenere i pezzi in lavorazione che si possono scheggiare. ◆ Usare punte in acciaio rapido per trapanare i metalli. ◆ Usare un lubrificante per trapanare metalli diversi da ottone e ferro. ◆ Per aumentare l’accuratezza della trapanatura, fare una tacca con un punteruolo al centro del punto da trapanare. Avvitatura ◆ Usare sempre una punta per avvitare di tipo e misura adeguati. ◆ Se le viti sono difficili da stringere, provare ad applicare un piccola quantità di liquido detergente o sapone come lubrificante. ◆ Mantenere sempre l’elettroutensile e la punta in linea retta rispetto alla vite. ◆ Quando si lavora con il legno si consiglia di effettuare un foro pilota con una profondità uguale alla lunghezza della vite. Il foro pilota guida la vite ed evita che il legno si scheggi o si deformi. Per ottenere un foro pilota di dimensioni ottimali, consultare la tabella in basso. ◆ Anche quando si lavora con legno duro si consiglia di effettuare un foro passante con una profondità uguale alla metà della lunghezza della vite. Per ottenere un foro passante di dimensioni ottimali, consultare la tabella in basso. Dimensioni Foro pilota ø Foro pilota ø Foro delle viti (legno morbido) (legno duro) passante Num. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm Num. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm Num. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm Num. 12 (5,5 mm) 3,5 mm 4,0 mm 5,5 mm Nota: Quando s’innesta il meccanismo ad impatto, si produce un rumore di scatti ripetuti. Ciò è normale e non indica alcun problema. Accessori Le prestazioni dell’utensile dipendono dall’accessorio usato. Gli accessori Black & Decker e Piranha, che sono prodotti di altissima qualità, sono stati progettati per ottimizzare la resa dell’utensile. Quando si scelgono questi accessori l’utensile offre prestazioni eccellenti. Questo elettroutensile adopera punte per avvitare e punte per trapano con stelo esagonale da 6,35 mm (1/4"). Gli accessori Piranha Super-lok sono stati disegnati appositamente per questo elettroutensile. Attenzione! Con questo elettroutensile utilizzare esclusivamente accessori ad impatto appositamente progettati. Le punte per avvitare di lunghezza inferiore a 50 mm non sono idonee per essere utilizzate con questo elettroutensile. Manutenzione Questo elettroutensile Black & Decker è stato progettato per funzionare a lungo con un minimo di manutenzione. Per un funzionamento sempre soddisfacente è necessario avere cura dell’elettoutensile e provvedere alla regolare pulizia. Il caricabatteria non richiede alcun tipo di manutenzione oltre a una regolare pulizia. Attenzione! Scollegare il caricatore dalla presa elettrica prima di pulirlo. ◆ Pulire regolarmente con una spazzola morbida o un panno asciutto le prese di ventilazione dell’elettroutensile e del caricabatteria. ◆ Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi. Protezione dell’ambiente Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici. Nel caso in cui si decida di sostituire l’apparecchio oppure di disfarsene in quanto non più necessario, non dovrà essere smaltito con i normali rifiuti domestici. Smaltire il prodotto tramite raccolta differenziata.24 ITALIANO La raccolta differenziata di prodotti e imballaggi usati, consente il riciclaggio e il riutilizzo dei materiali. Riutilizzare i materiali riciclati aiuta a prevenire l’inquinamento ambientale e riduce la richiesta di materie prime. In base alle normative locali, i servizi per la raccolta differenziata di elettrodomestici possono essere disponibili presso i punti di raccolta municipali o presso il rivenditore, al momento dell’acquisto di un nuovo prodotto. Black & Decker offre ai suoi clienti un servizio per la raccolta differenziata e la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro durata in servizio. Per usufruire del servizio, è sufficiente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili sul sito Internet: www.2helpU.com Batterie Le batterie della Black & Decker si possono ricaricare più volte: al termine della loro durata in servizio, devono essere raccolte negli appositi contenitori, per garantirne lo smaltimento nel rispetto dell’ambiente. ◆ Quando è completamente esaurita, la batteria deve essere estratta dall’utensile. ◆ Le batterie NiCd e NiMH sono riciclabili e devono essere consegnate a un tecnico autorizzato o portate presso un impianto di riciclaggio di zona. Dati tecnici KC600H Tensione V

Velocità a vuoto min

Impatto senza carico min

Coppia max. Nm 35 Portapunta 6,35 mm (1/4", esagonale) Capacità di perforazione massima mm 6 Peso kg 0,9 Caricabatteria Tensione di rete V

Tempo approssimato di carica h 6-8 Peso kg 0,2 Dichiarazione CE di Conformità KC600H Black & Decker dichiara che i presenti prodotti sono conformi a: 98/37/CE, 89/336/CEE, 73/23/CEE, EN 60745, EN 60335, EN 55014, EN 61000

(potenza acustica) 84,7 dB(A), vibrazione misurata su braccio / mano 1,72 m/s

(incertezza sulla pressione sonora) 3 dB(A),

(incertezza sulla potenza acustica) 3 dB(A) Kevin Hewitt Direttore tecnico prodotti di consumo Spennymoor, County Durham DL16 6JG, Regno Unito 1-6-2006 Garanzia Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certificato di garanzia è complementare ai diritti statutari e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell’Unione Europea e dell’EFTA (European Free Trade Area). Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che: ◆ Il prodotto non sia stato destinato ad usi commerciali, professionali o al noleggio; ◆ Il prodotto non sia stato usato in modo improprio o scorretto; ◆ Il prodotto non abbia subito danni causati da oggetti o sostanze estranee oppure incidenti; ◆ Il prodotto non abbia subito tentativi di riparazione non effettuati da tecnici autorizzati né dall’assistenza Black & Decker. Per attivare la garanzia è necessario esibire la prova comprovante l’acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet presso: www.2helpU.com I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web (www.blackanddecker.it). Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all’indirizzo www.blackanddecker.it25 NEDERLANDS Gebruik volgens bestemming Uw Black & Decker slagschroevendraaier is bedoeld voor het in- en uitdraaien van schroeven en voor het voorboren in hout, metaal en kunststoffen. Uw Black & Decker oplader is ontworpen om de accu op te laden in het apparaat waarmee hij geleverd is. Deze machine is uitsluitend bestemd voor consumentengebruik. Algemene veiligheidsvoorschriften Waarschuwing! Lees alle voorschriften. Wanneer de volgende voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Het hierna gebruikte begrip ”elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) of op accu (snoerloos). BEWAAR DEZE VOORSCHRIFTEN GOED.

Indirizzo del rivenditore

Si tratta di un regalo?

Questo prodotto è il suo primo acquisto?

Barrate la casella se non desiderate ricevere informazioni.

TAGLIANDO DI GARANZIA
