| Tipo de producto | Taladro atornillador de impacto inalámbrico |
| Marca | Black & Decker |
| Modelo | KC600H |
| Tensión nominal | 6 V |
| Velocidad en vacío | 2100 min⁻¹ |
| Impactos en vacío | 5600 min⁻¹ |
| Par máximo | 35 Nm |
| Portabrocas | 1/4" (6,35 mm) hexagonal |
| Capacidad de perforación máxima | 6 mm |
| Peso de la herramienta | 0,9 kg |
| Peso del cargador | 0,2 kg |
| Tensión de red del cargador | 230 V CA |
| Tiempo de carga | 6 a 8 h |
| Tipo de batería | NiCd / NiMH recargable |
| Alimentación | Inalámbrica (batería) |
| Sentido de giro | Reversible (adelante/atrás) |
| Doble aislamiento | Sí (no necesita toma de tierra) |
| Nivel de presión acústica (LpA) | 73,7 dB(A) |
| Nivel de vibraciones (mano/brazo) | 1,72 m/s² |
| Mantenimiento | Limpiar las aberturas de ventilación con un cepillo suave |
Preguntas frecuentes - KC600H BLACK & DECKER
Preguntas de los usuarios sobre KC600H BLACK & DECKER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Destornillador en formato PDF gratis! Encuentra tus instrucciones KC600H - BLACK & DECKER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KC600H de la marca BLACK & DECKER.
MANUAL DE USUARIO KC600H BLACK & DECKER

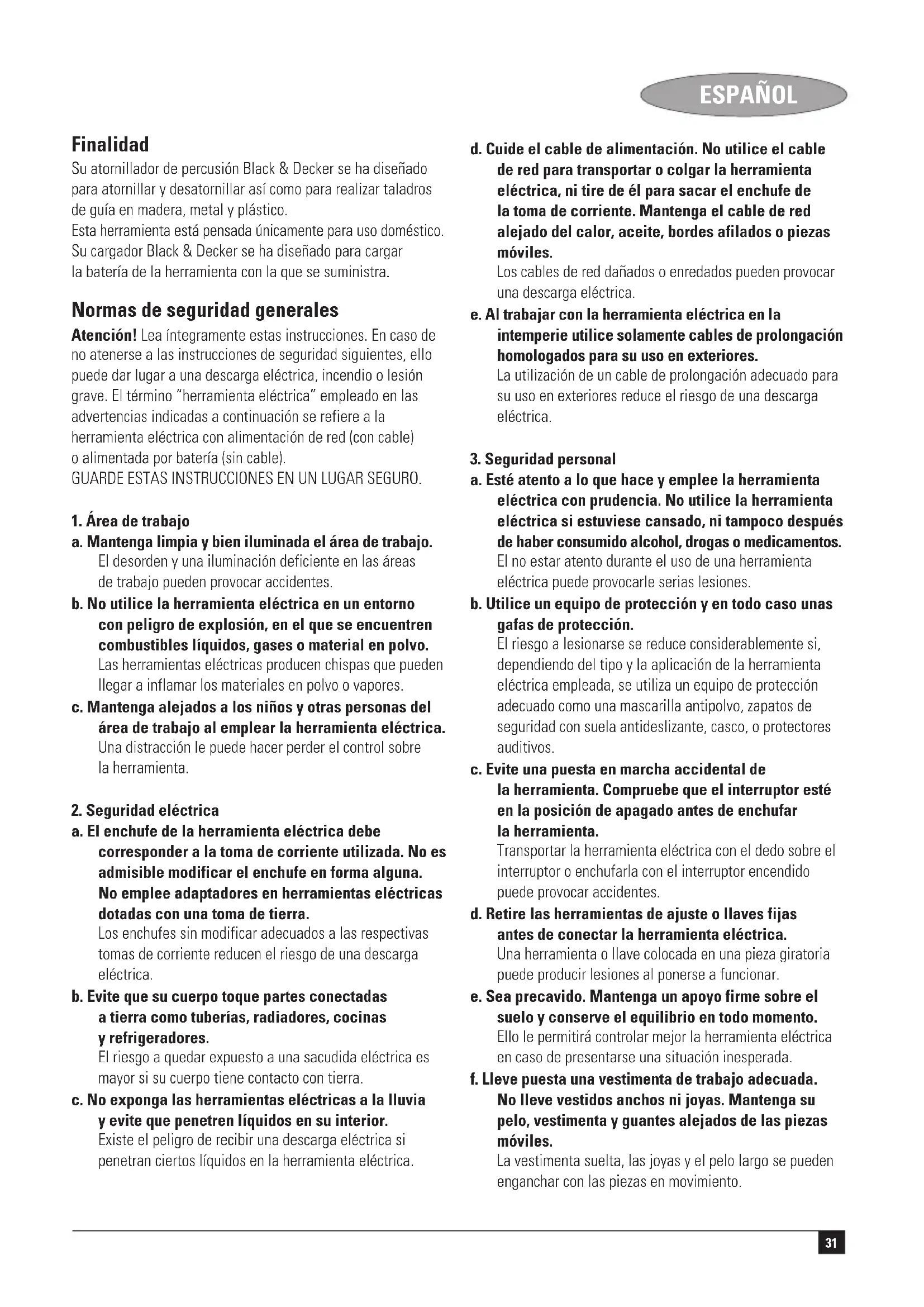

Su atornillador de percusión Black & Decker se ha diseñado para atornillar y desatornillar así como para realizar taladros de guía en madera, metal y plástico.
Esta herramienta está pensada únicamente para uso doméstico. Su cargador Black & Decker se ha diseñado para cargar la batería de la herramienta con la que se suministra.
Normas de seguridad generales
Atención! Lea íntegramente estas instrucciones. En caso de no atenerse a las instrucciones de seguridad siguientes, ello puede dar lugar a una descarga eléctrica, incendio o lesión grave. El término "herramienta eléctrica" empleado en las advertencias indicadas a continuación se refiere a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).
GUARDE ESTAS INSTRUCCIONES EN UN LUGAR SEGURO.
1. Área de trabajo
a. Mantenga limpia y bien iluminada el área de trabajo.
El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
b. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo.
Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica.
Una distracción le puede hacer perder el control sobre la herramienta.
2. Seguridad eléctrica
a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra.
Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
b. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores.
El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
c. No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior.
Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
d. Cuide el cable de alimentación. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, bordes afilados o piezas móviles.
Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores.
La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
3. Seguridad personal
a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos.
El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones.
b. Utilice un equipo de protección y en todo caso unas gafas de protección.
El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
c. Evite una puesta en marcha accidental de la herramienta. Compruebe que el interruptor esté en la posición de apagado antes de enchufar la herramienta.
Transportar la herramienta eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes.
d. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica.
Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse a funcionar.
e. Sea precavido. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento.
Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
f. Lleve puesta una vestimenta de trabajo adecuada.
No lleve vestidos anchos ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles.
La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.
ESPAÑOL
g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente.
El empleo de estos equipos reduce los riesgos derivados del polvo.
- Uso y cuidado de herramientas eléctricas
a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar.
Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
b. No utilice herramientas eléctricas con un interruptor defectuoso.
Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.
c. Saque el enchufe de la red antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta.
Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica.
d. Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso.
Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas
e. Guide sus herramientas eléctricas con esmero.
Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla.
Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
f. Mantenga las herramientas de corte limpias y afiladas.
Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor.
g. Utilice herramientas eléctricas, accesorios, útiles de herramienta, etc. de acuerdo con estas instrucciones y en la manera indicada específicamente para esta herramienta eléctrica. Considere en ello las condiciones de trabajo y la tarea a realizar.
El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.
- Uso y cuidado de herramientas con batería
a. Cerciórese de que el aparato esté desconectado antes introducir la batería.
No introduzca la batería en la herramienta con el interruptor encendido ya que puede provocar accidentes.
b. Recargue la batería únicamente con el cargador especificado por el fabricante.
Un cargador adecuado para un tipo de batería puede provocar un incendio si se utiliza con otra batería.
c. Use las herramientas únicamente con las baterías especificamente designadas.
El uso de cualquier otra batería puede provocar lesiones o un incendio.
d. Cuando no utilice la batería, manténgala alejada de objetos metálicos como clips, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pueda dar lugar a una conexión entre los bornes.
El cortocircuito entre los bornes de la batería puede ocasionar quemaduras o un incendio.
e. Un mal uso puede dar lugar a que la batería pierda líquido; evite cualquier contacto con el líquido.
Si accidentalmente entra en contacto con el líquido, enjuáguese con agua. Si le entra líquido en los ojos, busque rápidamente asistencia médica.
El líquido que pierde la batería puede ocasionar irritación o quemaduras.
- Servicio técnico
a. Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales.
Solamente así se garantiza la seguridad de la herramienta eléctrica.
Instrucciones de seguridad adicionales para taladros percutores
Lleve protección acústica cuando utilice taladros percutores. La exposición al ruido puede provocar la pérdida de audición.
◆Utilice las empuñaduras auxiliares que se suministran con la herramienta. La pérdida de control puede provocar lesiones personales.
Instrucciones de seguridad adicionales para taladros/atornilladores
- Sujete la herramienta únicamente por las empuñaduras aisladas al realizar trabajos en los que la herramienta de corte pueda tocar cables eléctricos ocultos o su propio cable. El contacto con cables con corriente puede hacer que las partes metálicas al descubierto de la herramienta provoquen una descarga al usuario.
◆Utilice mordazas u otra forma práctica para fijar y soportar la pieza de trabajo a una plataforma estable. Sujetar el trabajo a mano o contra su cuerpo hace que pierda estabilidad y puede provocar la pérdida de control.
◆Antes de taladrar paredes, suelos o techos, compruebe la ubicación de cableados y tuberías.
◆Evite tocar la punta de la broca inmediatamente después de taladrar, ya que estará caliente.
Instrucciones de seguridad adicionales para baterías y cargadores
Pilas
◆Nunca, por ningún motivo, trate de abrir la batería.
◆No exponga la batería al agua.
◆No las almacene en lugares donde la temperatura pueda superar los 40 °C.
◆Cargue las baterías únicamente a temperaturas entre 10 y 40 °C.
◆Recargue utilizando únicamente el cargador suministrado con la herramienta.
- Cuando deseche las baterías, siga las instrucciones indicadas en la sección "Protección del medio ambiente".
Cargadores
Use el cargador Black & Decker únicamente para cargar baterías del tipo suministrado. Otras baterías podrían estallar, causando daños y lesiones personales.
◆Nunca intente cargar baterías no recargables.
◆Sustituya inmediatamente los cables defectuosos.
◆No exponga el cargador al agua.
◆No abra el cargador.
◆No manipule el cargador.
El cargador está pensado únicamente para su uso en interiores.
Antes de la utilización, lea el manual de instrucciones.
Transformador aislante a prueba de averías La alimentación de corriente está separada eléctricamente de la salida del transformador.
El cargador se desconecta automáticamente si la temperatura ambiente es demasiado elevada. A consecuencia de esto el cargador quedará inoperativo. La unidad debe desconectarse del suministro de red y llevarse a un centro de servicio técnico autorizado para su reparación.
Seguridad eléctrica
Su cargador tiene doble aislamiento; por consiguiente, no se requiere conexión a tierra. El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. No intente nunca sustituir el cargador por un enchufe normal a la red.
Este aparato no ha sido concebido para ser utilizado por jóvenes ni personas discapacitadas sin supervisión. Debe vigilarse a los niños para asegurarse de que no jueguen con el aparato.
◆Si el cable eléctrico está estropeado, debe ser sustituido por el fabricante o un servicio técnico autorizado de Black & Decker con el fin de evitar accidentes.
Vista general
-
Interruptor de avance/retroceso
-
Cubierta del portapuntas
Fig. A
-
Conector del cargador
-
Cargador
-
Enchufe del cargador
Montaje
Colocación y extracción de una broca, una punta hueca o una punta de atornillar (fig. B)
Esta herramienta usa puntas huecas, puntas de atornillar y brocas con una espiga hexagonal de 6,35 mm (1/4").
◆Tire hacia atrás de la cubierta del portapuntas (2).
◆Inserte el eje de la punta o broca (6) en el portapuntas.
◆Suelte la cubierta del portapuntas.
Uso
Carga de la batería (fig. A)
La batería debe cargarse antes de usarla por primera vez y siempre que no obtenga la suficiente potencia en trabajos que antes efectuaba con facilidad. Cuando cargue la batería por primera vez, o después de un prolongado almacenaje, sólo obtendrá una carga del 80%. Después de varios ciclos de carga y descarga, la batería alcanzará su capacidad máxima. Durante la carga, la batería podría calentarse; esto es normal y no indica ningún problema.
¡Atención! No cargue la batería a una temperatura ambiente inferior a 4 °C o superior a 40 °C. Temperatura recomendada de carga: aprox. 24 °C.
ESPAÑOL
Para cargar la batería, inserte el enchufe del cargador (5) en el conector (3). Asegúrese de que el cabezal esté en posición recta.
◆Enchufe el cargador (4).
◆Deje la herramienta conectada al cargador durante 6 -8 horas.
Durante la carga es posible que el cargador emita un zumbido y se caliente; esto es normal y no es indicio de ningún problema. Generalmente, un tiempo de carga de 6 horas permitirá que la herramienta funcione a un nivel eficaz de potencia en la mayoría de los trabajos. No obstante, una carga de hasta 8 horas podría incrementar, significativamente, el tiempo de uso, dependiendo de la batería y de las condiciones de carga.
◆Antes de utilizar la herramienta, desenchufe el cargador y desconecte la herramienta del mismo.
¡Atención! No utilice la herramienta mientras esté conectada al cargador.
Taladrado/atornillado (fig. C)
Para taladrar y apretar tornillos, use la rotación directa (en el sentido de las agujas del reloj). Para aflojar tornillos o para extraer una broca atascada, use la rotación inversa (en sentido contrario a las agujas del reloj).
◆Para encender la herramienta en rotación directa, pulse el botón superior del interruptor de avance/retroceso (1).
◆Para encender la herramienta en rotación inversa, pulse el botón inferior del interruptor de avance/retroceso (1).
◆Para apagar la herramienta, suelte el interruptor.
Consejos para un uso óptimo
Taladrado
◆Aplique siempre una suave presión en línea recta con la broca.
- Justo antes de que la punta de la broca atraviese la pieza de trabajo, disminuya la presión sobre la herramienta.
◆Use un bloque de madera como soporte de piezas de trabajo que puedan astillarse.
◆Use brocas de acero rápido para taladrar metal.
◆Use un lubricante para taladrar metales distintos del hierro fundido y el latón.
◆Haga una marca con un punzón de perforar en el centro del orificio que desea taladrar para mayor precisión.
Atornillado
◆Use siempre el tipo y el tamaño adecuado de punta.
- Si le resulta difícil apretar los tornillos, intente aplicar una pequeña cantidad de jabón o líquido jabonoso como lubricante.
◆Sujete siempre la herramienta y la punta en línea recta con el tornillo.
◆Al atornillar en madera, se recomienda hacer un taladro de guía con una profundidad igual a la longitud del tornillo. Este taladro sirve de guía al tornillo e impide que la madera se astille o deforme. Para conocer el tamaño óptimo del taladro de guía, consulte la tabla siguiente.
◆Al atornillar sobre madera dura, realice también un taladro de paso con una profundidad igual a la mitad de la longitud del tornillo. Para conocer el tamaño óptimo del taladro de paso, consulte la tabla siguiente.
Tamaño Taladro Taladro Taladro de tornillo de guía de guía de paso
(madera blanda) (madera dura)
No. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm
Nota: Cuando el mecanismo de percusión se acopla, se produce un sonido de carraca. Esto es normal y no constituye ningún problema.
Accesorios
El rendimiento de la herramienta dependerá del accesorio utilizado. Los accesorios de Black & Decker y Piranha están fabricados según las más altas normas de calidad para ampliar el rendimiento de la herramienta. Utilizando estos accesorios, logrará aprovechar al máximo la herramienta.
Esta herramienta usa puntas huecas, puntas de atornillar y brocas con una espiga hexagonal de 6,35 mm (1/4").
Los accesorios Piranha Super-lok están diseñados para su uso con esta herramienta.
¡Atención! Utilice únicamente accesorios para percusión con su herramienta. Las puntas de atornillar más cortas de 50 mm no son adecuadas para su uso con esta herramienta.
Mantenimiento
Su herramienta Black & Decker está diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta.
Su cargador no requiere ningún mantenimiento aparte de una limpieza periódica.
¡Atención! Desenchufe el cargador antes de limpiarlo.
◆Limpie periódicamente las ranuras de ventilación de la herramienta y del cargador con un cepillo suave o un paño seco.
♦Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes.
Protección del medio ambiente
Separación de desechos. Este producto no debe desecharse con la basura doméstica normal.
Si llega el momento de reemplazar su producto Black & Decker o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.
La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas.
La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto.
Black & Decker proporciona facilidades para la recogida y el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre.
Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, puede consultar en Internet la lista de servicios técnicos autorizados e información completa de nuestros servicios de posventa y contactos en la siguiente dirección:
www.2helpU.com
Baterías
Las baterías Black & Decker pueden recargarse muchas veces. Cuando se agoten, deséchelas respetando las normas de protección del entorno:
◆Utilice la batería hasta que se agote por completo y luego retírela de la herramienta.
◆Las baterías NiCd y NiMH son reciclables.
Llévelas a cualquier servicio técnico autorizado o a un centro de reciclado.
Características técnicas
| KC600H | |
| Voltaje V | 6 |
| Velocidad sin carga min | 2.100 |
| Impacto sin carga min | 5.600 |
| Par de torsión máximo Nm 35 | |
| Portapuntas 6,35 mm | |
| (1/4" hexagonal) | |
| Capacidad máxima de taladrado mm 6 | |
| Peso kg 0,9 |
Cargador
| Tensión de la red V | AC | 230 |
| Tiempo aproximado de carga h 6-8 | ||
| Peso kg 0,2 |
Declaración de conformidad CE
KC600H
Black & Decker declara que estos productos cumplen las normas siguientes:
98/37/CE, 89/336/CEE, 73/23/CEE, EN 60745, EN 60335, EN 55014, EN 61000
L_pA (presión acústica) 73,7 dB(A), L_WA (potencia acústica) 84,7 dB(A), vibraciones soportadas en mano/brazo 1,72 m/s²
K_ A (incertidumbre de presión acústica) 3 dB(A), K_WA (incertidumbre de potencia acústica) 3 dB(A)
Kevin Hewitt
Director de Ingeniería del Consumidor Spennymoor, County Durham DL16 6JG, Reino Unido 1-6-2006
Garantía
Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.
Si un producto Black & Decker resultará defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:
ESPAÑOL
◆El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler;
◆El producto haya sido sometido a un uso inadecuado o negligente;
◆El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes;
◆Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker;
Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com
Visite nuestro sitio web www.blackanddecker.com para registrar su nuevo producto Black & Decker y mantenerse al día sobre nuestros productos y ofertas especiales. Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.com
Utilização
2. Segurança eléctrica
Cabos danificados ou torcidos aumentam o risco de choques eléctricos.
O uso de um cabo apropriado para áreas externas reduz o risco de choques eléctricos.
Esta medida de segurança evita que a ferramenta eléctrica seja ligada acidentalmente.
♦ Señale en la castilla sino quiere recibir
• A.u.d. on vakfe adarkunisen in
herramiento la primera de este tipo?
Viñorada do revendador data de compra
Dirección del detallista fecha de compra
Español Después de haber comprado su herramienta envíe usted, por favor,
esta tarjeta a la central de Black & Decker en su país
