MANUAL DE USUARIO BCRTA601 BLACK & DECKER

MANUAL DE INSTRUCCIONES

HEX DRIVER

TOURNEVIS 6 PANS

DESTORNILLADOR HEXAGONAL

BCRTA601

1 Manija principal
2 Interruptor deslizable de avance/reversa/bloqueo de apagado
3 Interruptor de gatillo
4 Linterna LED
5 Camisa de mandril
6 Mandril
7 Ranura de llave hexagonal
8 Puerto de carga micro USB
9 Enchufe Micro USB
10 Enchufe USB
11 Llave hexagonal de 4 mm
12 Anillo de extensión
13 LED indicador de carga
14 Cargador

ADVERTENCIA: Lea todas las advertencias de seguridad e instrucciones. El incumplimiento de las advertencias e instrucciones puede provocar descargas eléctricas, incendios o lesiones graves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea el manual de instrucciones.

Uso Pretendido

Su destornillador BLACK+DECKER está diseñado para uso doméstico, por el consumidor únicamente.

nO use bajo condiciones húmedas o en presencia de líquidos o gases inflamables.

nO permita que niños estén en contacto con la herramienta. Se requiere supervisión cuando operadores sin experiencia operen esta herramienta.

Definiciones: Símbolos y Palabras de Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones peligrosas y del riesgo de lesiones corporales o daños materiales.

PENGRO: Indica una situación de peligro indamente que, si no se evita, provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita, podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita, posiblemente provocaría lesiones leves o moderadas.

(Unizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de no evitarse puede resultar en daños a la propiedad.

ADVERTENCIAS GENERALES DE SEGURIDAD PARA HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones, ilustraciones y especificaciones incluidas con esta herramienta eléctrica. La falla en seguir todas las instrucciones siguientes puede resultar en descarga eléctrica, incendio y/o lesiones serias.

CONSERVE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA FUTURAS CONSULTAS

El término "herramienta eléctrica" incluido en las advertencias hace referencia a las herramientas eléctricas operadas con corriente (con cable eléctrico) o a las herramientas eléctricas operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a) Mantenga el área de trabajo limpia y bien iluminada. Las áreas abarrotadas y oscuras propicien accidentes.

b) No opere las herramientas eléctricas en atmósferas explosivas, como ambientes donde haya polvo, gases o líquidos inflamables. Las herramientas eléctricas originan chispas que pueden encender el polvo o los vapores.

c) Mantenga alejados a los niños y a los espectadores de la herramienta eléctrica en funcionamiento. Las distracciones pueden provocar la pérdida de control.

2) Seguridad Eléctrica

a) Los enchufes de la herramienta eléctrica deben adaptarse al tomacorriente. Nunca modifique el enchufe de ninguna manera. No utilice ningún enchufe adaptador con herramientas eléctricas con conexión a tierra. Los enchufes no modificados y que se adaptan a los tomacorrientes reducirán el riesgo de descarga eléctrica.

b) Evite el contacto corporal con superficies con descargas a tierra como, por ejemplo, tuberías, radiadores, cocinas eléctricas y refrigeradores. Existe mayor riesgo de descarga eléctrica si su cuerpo está puesto a tierra.

c) No exponga las herramientas eléctricas a la lluvia o a condiciones de humedad. Si entra agua a una herramienta eléctrica, aumentará el riesgo de descarga eléctrica.

d) No maltrate el cable. Nunca utilice el cable para transportar, tirar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes filosos y las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e) Al operar una herramienta eléctrica en el exterior, utilice un cable prolongador adecuado para tal uso. Utilice un cable adecuado para uso en exteriores a fin de reducir el riesgo de descarga eléctrica.

f) Si el uso de una herramienta eléctrica en un lugar húmedo es imposible de evitar, utilice un suministro protegido con un interruptor de circuito por falla a tierra (GFCI). El uso de un GFCI reduce el riesgo de descargas eléctricas.

3) Seguridad Personal

a) Permanezca alerta, controle lo que está haciendo y utilice el sentido común cuando emplee una herramienta eléctrica. No utilice una herramienta eléctrica si está cansado o bajo el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una herramienta eléctrica puede provocar lesiones personales graves.

b) Utilice equipos de protección personal. Siempre utilice protección para los ojos. En las condiciones adecuadas, el uso de equipos de protección, como máscaras para polvo, calzado de seguridad antideslizante, cascos o protección auditiva, reducirá las lesiones personales.
c) Evite el encendido por accidente. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la fuente de energía o paquete de baterías, o antes de levantar o transportar la herramienta. Transportar herramientas eléctricas con el dedo apoyado en el interruptor o enchufar herramientas eléctricas con el interruptor en la posición de encendido puede propiciar accidentes.
d) Retire la clavija de ajuste o la llave de tuercas antes de encender la herramienta eléctrica. Una llave de tuercas o una clavija de ajuste que quede conectada a una pieza giratoria de la herramienta eléctrica puede provocar lesiones personales.
e) No se estire. Conserve el equilibrio y párese adecuadamente en todo momento. Esto permite un mejor control de la herramienta eléctrica en situaciones inesperadas.
f) Use la vestimenta adecuada. No use ropas holgadas ni joyas. Mantenga el cabello, la ropa y los guantes alejados de las piezas en movimiento. Las ropas holgadas, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.
g) Si se suministran dispositivos para la conexión de accesorios con fines de recolección y extracción de polvo, asegúrese de que estén conectados y que se utilicen correctamente. El uso de dispositivos de recolección de polvo puede reducir los peligros relacionados con el polvo.
h) No permita que la familiaridad obtenida a partir del uso frecuente de herramientas le permitan volverse descuidado e ignorar los principios de seguridad de la herramienta. Una acción descuidada puede causar lesiones severas en una fracción de segundo.

4) Uso y Mantenimiento de la Herramienta Eléctrica

a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica correcta para el trabajo que realizará. Si se la utiliza a la velocidad para la que fue diseñada, la herramienta eléctrica correcta permite trabajar mejor y de manera más segura.
b) No utilice la herramienta eléctrica si no puede encenderla o apagarla con el interruptor. Toda herramienta eléctrica que no pueda ser controlada mediante el interruptor es peligrosa y debe repararse.
c) Desconecte el enchufe de la fuente de alimentación y/o retire la batería, o paquete si es desmontable, de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar

accesorios o almacenar herramientas eléctricas. Estas medidas de seguridad preventivas reducen el riesgo de encender la herramienta eléctrica en forma accidental.

d) Guarde la herramienta eléctrica que no esté en uso fuera del alcance de los niños y no permita que otras personas no familiarizadas con ella o con estas instrucciones operen la herramienta. Las herramientas eléctricas son peligrosas si son operadas por usuarios no capacitados.
e) Dé mantenimiento a las herramientas eléctricas y accesorios. Revise que no haya piezas en movimiento mal alineadas o trabadas, piezas rotas o cualquier otra situación que pueda afectar el funcionamiento de la herramienta eléctrica. Si encuentra daños, haga reparar la herramienta eléctrica antes de utilizarla. Se producen muchos accidentes a causa de las herramientas eléctricas que carecen de un mantenimiento adecuado.
f) Mantenga las herramientas de corte afiladas y limpias. Las herramientas de corte con mantenimiento adecuado y con los bordes de corte afilados son menos propensas a trabarse y son más fáciles de controlar.
g) Utilice la herramienta eléctrica, los accesorios y las brocas de la herramienta, etc. de acuerdo con estas instrucciones y teniendo en cuenta las condiciones de trabajo y el trabajo que debe realizarse. El uso de la herramienta eléctrica para operaciones diferentes de aquéllas para las que fue diseñada podría originar una situación peligrosa.
h) Mantenga las manijas y superficies de sujeción secas, limpias y libres de aceite y grasa. Las manijas y superficies de sujeción resbalosas no permiten el manejo y control seguros de la herramienta en situaciones inesperadas.

5) Uso y Mantenimiento de la Herramienta con Baterías

a) Recargue solamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de paquete de baterías puede originar riesgo de incendio si se utiliza con otro paquete de baterías.
b) Utilice herramientas eléctricas sólo con paquetes de baterías específicamente diseñados. El uso de cualquier otro paquete de baterías puede producir riesgo de incendio y lesiones.
c) Cuando no utilice el paquete de baterías, manténgalo lejos de otros objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que puedan realizar una conexión desde un terminal al otro. Los cortocircuitos en los terminales de la batería pueden provocar quemaduras o incendio.
d) En condiciones abusivas, el líquido puede ser expulsado de la batería. Evite su contacto. Si

EsPAÑOL

entra en contacto accidentalmente, enjuague con agua. Si el líquido entra en contacto con los ojos, busque atención médica. El líquido expulsado de la batería puede provocar irritación o quemaduras.

e) No use un paquete de batería o herramienta que estén dañados o modificados. Las baterías dañadas o modificadas pueden presentar un comportamiento impredecible que resulte en incendios, explosión o riesgo de lesiones."
f) No exponga un paquete de batería o una herramienta a fuego o temperatura excesiva. La exposición a fuego o temperaturas mayores a 129 °C (265 °F) pueden causar una explosión."
g) Siga todas las instrucciones de carga y no cargue el paquete de batería o la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en una temperatura fuera del rango de temperatura especificado puede dañar la batería e incrementar el riesgo de incendio.

6) Mantenimiento

a) Solicite a una persona calificada en reparaciones que realice el mantenimiento de su herramienta eléctrica y que sólo utilice piezas de repuesto idénticas. Esto garantizará la seguridad de la herramienta eléctrica.
b) Nunca dé servicio a paquetes de batería dañados. El servicio de paquetes de batería sólo debe ser realizado por el fabricante o proveedores de servicio autorizados.

ADVERTENCIAS DE TALADRO DESTORNILLADOR/ROTOMARTILLO

1) Instrucciones de seguridad para todas las operaciones

a) Sostenga la herramienta eléctrica por las superficies de sujeción aisladas, cuando realice una operación en la que el accesorio de corte o sujetadores puedan hacer contacto con cableado oculto. Los accesorios de corte o sujetadores que hagan contacto con cable "vivo" pueden tener partes de metal expuestas de la herramienta eléctrica "viva" y podrían dar al operador una descarga eléctrica.

2) Instrucciones de seguridad al usar brocas largas

a) Nunca opere a mayor velocidad que la velocidad máxima de la broca. A velocidades más altas, es probable que la broca se doble si se permite que gire libremente sin entrar en contacto con la pieza de trabajo, lo que ocasionaría lesiones personales.
b) Siempre comience a taladrar a baja velocidad y con la punta de la broca en contacto con la pieza de trabajo. A velocidades más altas, es probable que la broca se doble si se permite que gire libremente sin entrar en contacto con la pieza de trabajo, lo que ocasionaría lesiones personales.
c) Aplique presión sólo en línea recta con la broca y no aplique una presión excesiva. Las brocas pueden doblarse y causar roturas o pérdida

de control, lo que puede ocasionar lesiones personales.

Reglas de seguridad adicionales para destornilladores

• Sostenga la herramienta eléctrica por las superficies de sujeción aisladas, cuando realice una operación en la que el accesorio de corte o sujetadores puedan hacer contacto con cableado oculto. Los sujetadores que hagan contacto con cable "vivo" pueden tener partes de metal expuestas de la herramienta eléctrica "viva" y podrían dar al operador una descarga eléctrica.
• Use abrazaderas u otra manera práctica para asegurar y soportar la pieza de trabajo a una plataforma estable. Sostener el trabajo a mano o contra su cuerpo lo hace inestable y puede guiar a la pérdida de control.
• Cuando trabaje sobre una escalera o en un andamio asegúrese de colocar la herramienta sobre su costado cuando no esté en uso. Algunas herramientas con batería grandes pueden quedar verticales pero se pueden voltear fácilmente.
• No use una herramienta que esté dañada o modificada. La batería dañada o modificada puede presentar comportamiento imprevisto que resulte en incendio, explosión o riesgo de lesiones.
• No exponga una herramienta a fuego o temperatura excesiva. La exposición a fuego o temperatura mayor a 130 °C (265 °F) puede causar una explosión.
• Siga todas las instrucciones de carga y no cargue la herramienta fuera del rango de temperatura especificado en las instrucciones. Cargar inadecuadamente o en una temperatura fuera del rango especificado puede dañar la batería e incrementar el riesgo de incendio.
• El mejor desempeño se puede obtener cuando la temperatura del aire está entre 18 °C – 24 °C (65 °F y 75 °F). NO opere la herramienta debajo de +4.5 °C (+40 °F), o arriba de +40 °C (+104 °F).

Información de Seguridad Adicional

ADVERTENCIA: Nunca modifique la herramienta absolutica o ninguna parte de ella. Podría resultar en daño o lesiones personales.

ADVERTENCIA: SIEMPRE use gafas de seguridad. Las gafas de uso diario NO son gafas de seguridad. También use una careta o máscara de polvo si la operación de corte produce polvo. SIEMPRE USE EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),
  • Protección auditiva ANSI S12.6 (S3.19),
• Protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algún polvo creado por lijado, actuado, pulido, perforación eléctricos y otras actividades de construcción contienen químicos conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños reproductivos. Algunos ejemplos de estos químicos son:

- plomo a partir de pinturas a base de plomo,

- sílice cristalino de ladrillos y cemento y otros productos de mampostería, y

- arsénico y cromo a partir de madera tratada químicamente.

Su riesgo de exposición a estos químicos varía, dependiendo de la frecuencia con la cual realiza usted este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en una zona bien ventilada y llevando equipos de seguridad aprobados, como mascarillas antipolvo especialmente diseñadas para filtrar partículas microscópicas.

• Use ropa de protección y lave las áreas expuestas con agua y jabón. Permitir que el polvo entre en su boca, ojos, o que quede sobre la piel puede promover la absorción de químicos peligrosos. Dirija las partículas lejos de la cara y el cuerpo.
• Use la aspiradora de extracción de polvo adecuada para retirar la mayoría de polvo estático y transportado por aire. La falla en retirar el polvo estático y transportado por aire podría contaminar el ambiente de trabajo y presentar un riesgo de salud mayor al operador y personas en las cercanías.
• Use abrazaderas u otras maneras prácticas para asegurar y soportar la pieza de trabajo a una plataforma estable. Sostener el trabajo a mano o contra su cuerpo es inestable y puede guiar a la pérdida de control y lesiones.
• Las ventilas de aire a menudo cubren las partes móviles y se deben evitar. La ropa suelta, joyería, o cabello largo podrían quedar atrapados en las partes móviles.

ATENCIÓN: Cuando no esté en uso, coloque la herramienta en su lado sobre una superficie estable donde no cause un peligro de tropiezo o caída. Algunas herramientas con paquetes de batería grandes pueden quedar verticales sobre el paquete de batería pero se pueden voltear fácilmente.

La etiqueta en su herramienta puede incluir los siguientes símbolos. Los símbolos y sus definiciones son los siguientes:

BPM......golpes por minuto

V....volts

min...... minutos

---o CD......corriente directa

.../min.....por minuto

RPM......revolucionespor minuto

A.....ampéres

Hz ..... hertz

W.....watts

Wh.....Watt Horas

sin......sin carga velocidad

⚠️ ...... símbolo de alerta

de seguridad

useprotección

respiratoria

use protección para

los ojos

ConstrucciónClase

II (aislamiento

doble)

useprotección

auditiva

...... lea toda la

documentación

a...evitemirar

fijamente la luz

\~o CAC.....corriente alterna

Ah......amperioshora

BATERÍA Y CARGADOR

La batería no está completamente cargada cuando se retira del cartón. Antes de usar el cable USB para cargar la batería, lea las siguientes instrucciones de seguridad y luego siga los procedimientos de carga descritos.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes para todas las Herramientas de Batería Integral

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones y marcas de precaución para la batería, el cable USB, y el producto. La falla en seguir las advertencias e instrucciones puede resultar en descarga eléctrica, incendio y/o lesiones serias.

• NUNCA fuerce un enchufe de cable del cargador en la herramienta.
• NO modifique un enchufe de cable del cargador de ninguna forma para instalarlo en la herramienta ya que la batería se puede romper causando lesiones serias.
• NO cargue o use la batería en atmósferas explosivas, como en la presencia de líquidos, gases o polvo inflamables. Insertar o retirar el enchufe del cable USB de la herramienta puede encender el polvo y los vapores.
• NO salpique ni sumerja en agua u otros líquidos.
• NO permita que agua o ningún otro líquido entre a la herramienta.
• NO almacene ni use la herramienta en lugares donde la temperatura pueda alcanzar o exceder los 40 °C (104 °F) (como cobertizos exteriores o edificios de metal en verano). Para obtener la mejor vida útil, guarde las herramientas en un lugar fresco y seco. NOTA: No guarde la herramienta con el interruptor de gatillo bloqueado en encendido. Nunca sujete con cinta el interruptor en la posición ON.
• NO incinere la herramienta incluso si está dañada severamente o está completamente agotada. La batería pueden explotar en el fuego. Se crean humos y materiales tóxicos cuando se queman las baterías de ion de litio.
• Si el contenido de la batería entra en contacto con la piel, lave de inmediato el área con jabón suave y agua. Si el líquido de la batería entra en los ojos, enjuague con agua sobre el ojo abierto durante 15 minutos o hasta que desaparezca la irritación. Si se necesita atención médica, el electrólito de la batería está compuesto por una mezcla de carbonatos orgánicos líquidos y sales de litio.

EsPAÑOL

• El contenido de las celdas de batería abiertas puede causar irritación respiratoria. Proporcione aire fresco. Si los síntomas persisten, busque atención médica.
• El líquido de la batería puede ser inflamable si se expone a chispas o llamas.
• Nunca intente abrir la herramienta por ninguna razón. Si la caja de la herramienta está agrietada o dañada, no la cargue. No aplaste, deje caer o dañe la herramienta. No use una herramienta o cable USB que haya recibido un golpe fuerte, se haya dejado caer, se haya aplastado o dañado de cualquier manera (por ej., perforado con un clavo, golpeado con un martillo, o pisado). Las herramientas dañadas se deben regresar al centro de servicio para reciclaje.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y seco, alejado de la luz solar directa y del exceso de calor o frío. Guarde la herramienta completamente cargada desconectada del cable USB.

Transporte

nOTA: Las herramientas de ion de litio integral no se deben colocar en equipaje de mano en aviones y se deben proteger adecuadamente contra corto circuito si están en el equipaje registrado.

Disposición de la Herramienta

Este producto utiliza una batería recargable y reciclable de ion de litio. Cuando la batería ya no tiene carga, la herramienta debe reciclarse. La herramienta no se debe incinerar o colocar en la basura.

La herramienta se puede llevar a un Centro de servicio autorizado para su disposición. Algunos minoristas locales también participan en un programa nacional de reciclaje (consulte RBRC®). Llame a su distribuidor local para más detalles. Si lleva la herramienta a un Centro de servicio autorizado, el Centro se encargará de reciclar la herramienta y su batería. O bien, póngase en contacto con su municipio local para obtener instrucciones de disposición adecuadas en su ciudad/localidad.

Instrucciones de seguridad importantes para carga de todas las baterías integrales

ADVERTENCIA: Lea todas las advertencias de seguridad, instrucciones y marcas de precaución para la batería, el cable USB, y el producto. La falla en seguir las advertencias e instrucciones puede resultar en descarga eléctrica, incendio y/o lesiones serias.

- El cable USB incluido no está diseñado para ningún uso diferente a cargar herramientas recargables BLACK+DECKER con puertos micro USB. Cargar otros tipos de herramientas puede causar que se sobrecalienten y exploten, resultando en lesiones personales, daño a la propiedad, incendio, descarga eléctrica o electrocución.

• Sólo use con el Equipo de Tecnología de información (computadoras) enlistado/certificado.
• No exponga el cable UBS a agua, lluvia o nieve.
• Jale por los enchufes en lugar del cable cuando desconecte el cable USB. Esto reducirá el riesgo de daños a los enchufes y cable eléctricos.
• Asegúrese que el cable esté ubicado de forma que no se pueda pisar, provoque tropiezos, o de otra forma esté sujeto a daño o esfuerzo.
• Cuando cargue la herramienta al aire libre, siempre proporcione un lugar seco.
• NO use el cable USB con un cable o enchufe dañado. Solicite que los reemplacen de inmediato.
• Los materiales extraños de naturaleza conductiva tales como, pero sin limitarse a, polvo de pulido, rebabas de metal, lana de acero, papel aluminio, o cualquier acumulación de partículas metálicas se deben mantener alejados de los enchufes y puerto USB y micro USB.
• Siempre desconecte el cable USB del suministro de energía cuando no haya una herramienta conectada.

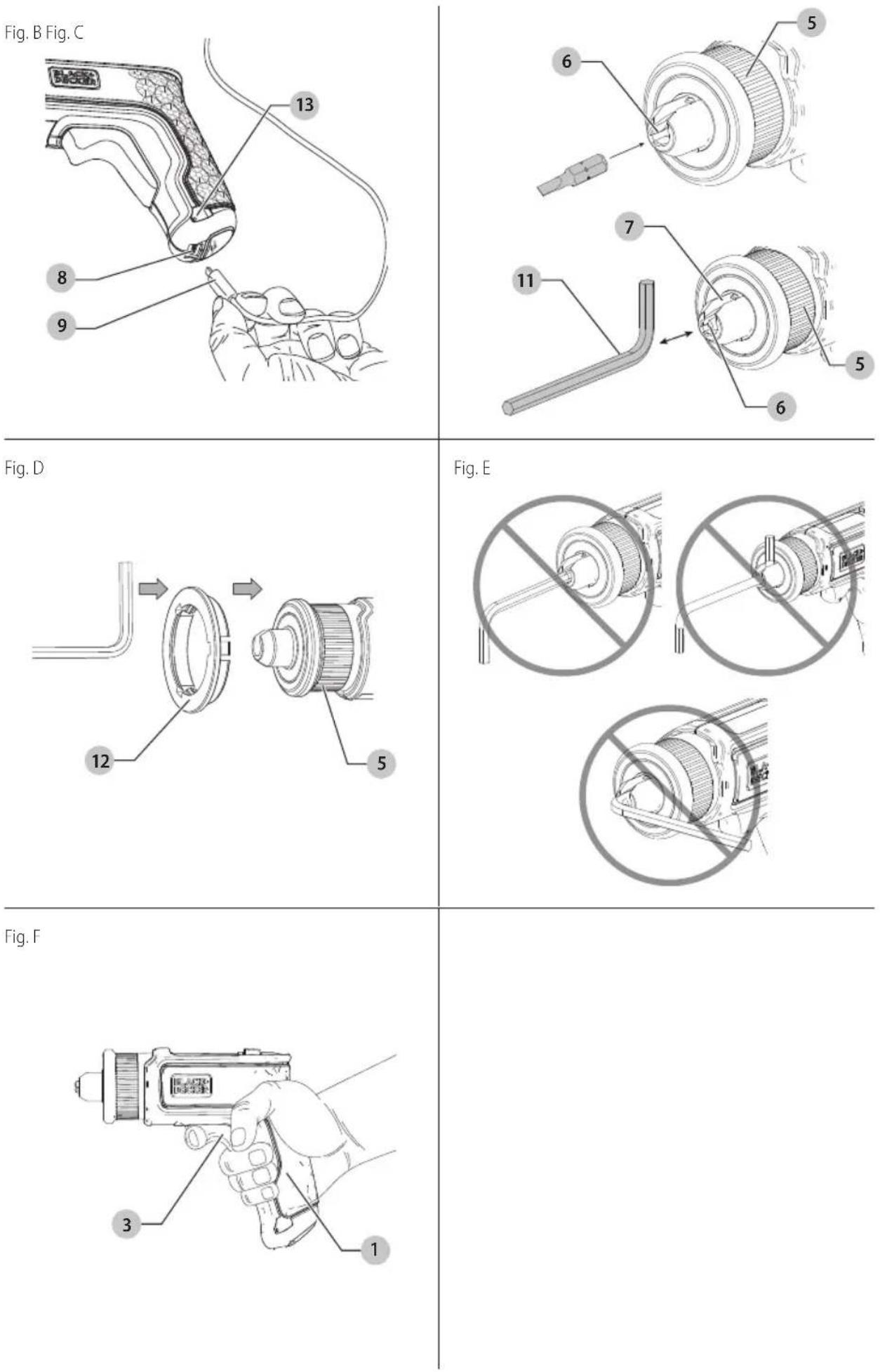

Procedimiento de carga (Fig. B)

ADVERTENCIA: No use la herramienta mientras está a constada al cable USB.

1. Inserte el enchufe micro USB 9 en el puerto de carga micro USB 8.
2. Conecte el enchufe USB 10 en cualquier puerto USB (tal como en una computadora). El verde LED de carga 13 estará encendido continuamente durante la carga.
3. La carga está completa cuando el verde LED de carga 13
   se apaga. La batería se puede dejar cargando o el cargador se puede desconectar.

Cuando la herramienta detecta que la batería está demasiado caliente o demasiado fría, comienza automáticamente una demora caliente/frío, suspendiendo la carga hasta que la batería alcance una temperatura apropiada. La herramienta cambia automáticamente al modo de carga. Esta característica garantiza la vida máxima de la batería.

1. Una batería fría puede cargar a un ritmo más lento que una batería caliente.
2. La demora de calor/frío se indicará por el verde LED de carga 13 que permanece apagado.
3. Una vez que la batería ha alcanzado una temperatura apropiada, el verde LED de carga 13 estará encendido continuamente, indicando que el cargador reanudó el procedimiento de carga.

Sistema de protección electrónica

Las herramientas de ion de litio están diseñadas con un Sistema de Protección Electrónica que protegerá la batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y la batería se necesitará volver a cargar.

Notas Importantes de Carga

1. La herramienta puede calentarse al tacto durante la carga. Esta es una condición normal y no indica un problema. Para facilitar el enfriamiento de la herramienta después de su uso, evite colocar la herramienta en un ambiente cálido, como en un cobertizo de metal o un remolque sin aislamiento.
2. Si la herramienta no carga adecuadamente, lleve la herramienta y el cable USB a su centro de servicio local.
3. Puede cargar un paquete parcialmente usado cuando lo desee sin ningún efecto adverso en la herramienta.

ENSAMBLE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones pámodales serias, apague la unidad antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque puede causar lesiones.

Instalación De Broca o Accesorio En Mandril de Camisa Sencilla Sin Llave (Fig. A, C)

ADVERTENCIA: No intente apretar brocas (ni valgón otro accesorio) sujetando la parte delantera del mandril y encendiendo la herramienta. Pueden resultar daños en el mandril y lesiones personales. Siempre bloquee el interruptor de gatillo cuando cambie accesorios.

ADVERTENCIA: Siempre asegúrese que la broca está asegurada antes de arrancar la herramienta. Una broca suelta puede ser expulsada de la herramienta causando posibles lesiones personales.

ATENCIÓN: No instale un accesorio de forma que a cualquier característica se extienda a los lados más allá del aro externo de la camisa del mandril.

Su herramienta presenta un mandril sin llave 6 con una camisa giratoria. Para insertar una broca o accesorio, siga estos pasos.

1. Apague la herramienta y coloque el interruptor deslizable frontal/reversa 2 en la posición bloqueada central.
2. Sujete la camisa del mandril 5 con una mano y use la otra mano para asegurar la herramienta. Gire la camisa en sentido contrario a las manecillas del reloj lo suficiente para aceptar la broca o accesorio deseados.
3. Inserte la broca o accesorio en el mandril 6 y apriete firmemente sujetando y girando la camisa de mandril 5 en sentido de las manecillas del reloj con una mano mientras asegura la herramienta con la otra hasta que el mandril 6 esté apretado firmemente alrededor de la broca o el accesorio.

nOTA: Su herramienta está equipada con un mecanismo de bloqueo de husillo automático. Esto le permite abrir y cerrar el mandril con una mano. nOTA: Asegúrese de apretar el mandril con una mano sobre la camisa del mandril y una mano sosteniendo la herramienta para obtener el máximo apriete.

1. Para liberar la broca o accesorio, repita los pasos 1 y 2 anteriores. Levante la broca o accesorio una vez que ya no esté sostenida por el mandril 6

Instalación de Llave Hexagonal En Mandril de Camisa Sencilla Sin Llave (Fig. C, E)

ADVERTENCIA: No intente apretar brocas (ni nágrán otro accesorio) sujetando la parte delantera del mandril y encendiendo la herramienta. Pueden resultar daños en el mandril y lesiones personales. Siempre bloquee el interruptor de gatillo cuando cambie accesorios.

ADVERTENCIA: Siempre asegúrese que la broca está asegurada antes de arrancar la herramienta. Una broca suelta puede ser expulsada de la herramienta causando posibles lesiones personales.

ATACIÓN: No instale un accesorio de forma que cualquier característica se extienda a los lados más allá del aro externo de la camisa del mandril.

ATENCIÓN: No instale una llave en forma de "S" en el n° 24. Puede resultar en lesiones personales.

ATACIÓN: No instale una llave hexagonal con extremo corto sobresaliente como se muestra en la Fig. E. Puede resultar en lesiones personales.

Su herramienta está equipada con una ranura de llave hexagonal especial 7. Esto le permite instalar una llave hexagonal de hasta 5 mm. Se incluye una llave hexagonal de 4 mm 11 con este destornillador. Se pueden suministrar llaves hexagonales de varios tamaños con mobiliario que requiera ensamble.

1. Apague la herramienta y coloque el interruptor deslizable frontal/reversa 2 en la posición bloqueada central.
2. Sujete la camisa del mandril 5 con una mano y use la otra mano para asegurar la herramienta. Gire la camisa en sentido contrario a las manecillas del reloj lo suficiente para aceptar la llave hexagonal 11.
3. Para instalar una llave hexagonal 11 deslice la llave hexagonal, con el extremo corto primero, en el mandril 6 como se muestra en la Fig. C.

nOTA: Un imán integrado en la parte posterior del mandril sostendrá la llave hexagonal en su lugar conforme apriete el mandril.

nOTA: Asegúrese que la llave hexagonal esté centrada en las mordazas del mandril y los planos se alineen con las puntas de las mordazas.

1. Gire la camisa del mandril 5 en sentido de las manecillas del reloj con una mano mientras asegura la herramienta con la otra hasta que el mandril 6 esté apretado firmemente alrededor de la llave hexagonal 11.

nOTA: Asegúrese de apretar el mandril con una mano sobre la camisa del mandril y una mano sosteniendo la herramienta para obtener el máximo apriete.

nOTA: Se proporciona in anillo de extensión a presión 12 para aceptar llaves hexagonales de mayor tamaño. Instale como se muestra en la Fig. D.

EsPAÑOL

1. Para liberar la llave hexagonal 11, repita los pasos 1 y 2 anteriores. Levante la llave hexagonal 11 una vez que ya no sea sostenida por el mandril 6

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque puede causar lesiones.

Colocación Adecuada de Manos (Fig. F)

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, SIEMPRE use la posición de las manos adecuada como se muestra.

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, SIEMPRE sostenga firmemente en anticipación de una reacción repentina.

Luz de Trabajo LED (Fig. A)

PRECAUCIÓN: Cuando use la luz de trabajo para pasósitos diferentes a atornillar o perforar, asegúrese de retirar todos los accesorios. Los accesorios no usados podrían causar lesiones o daño a la propiedad.

PRECAUCIÓN: No vea directamente el LED. Podría reclarar en lesiones oculares serias.

Cuando el destornillador se active jalando el interruptor de gatillo 3, la luz de trabajo LED 4 se iluminará automáticamente. La luz de trabajo LED se apagará cuando se libere el gatillo.

Realización de Aplicación (Fig. A, F)

El interruptor deslizable de avance/reversa/bloqueo en apagado 2 determina la dirección de la herramienta y también sirve como un botón de bloqueo de apagado.

1. Inserte y asegure la broca o accesorio apropiado en el mandril 6.
2. Sujete el destornillador como se muestra en la Figura F.
3. El destornillador se enciende y apaga al jalar y liberar el interruptor de gatillo 3.
4. Para seleccionarla rotación de avance, libere el interruptor de gatillo y deslice el interruptor de avance/reversa 2 a la derecha.
5. Para seleccionar la reversa, deslice el interruptor de deslizamiento de avance/reversa 2 a la izquierda. nOTA: La posición central del interruptor de deslizamiento de avance/reversa 2 bloquea el interruptor de gatillo 3 en la posición de apagado. Cuando cambie la posición del interruptor deslizable de avance/reversa 2, asegúrese que el gatillo esté liberado. nOTA: Para mejor desempeño, se recomiendan sujetadores #8, de 2", o atornille en orificios perforados previamente.
   NOTA: Cuando el destornillador se active apretando el interruptor de gatillo 3, la luz de trabajo LED 4 se iluminará automáticamente.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones personales serias, apague la unidad antes de realizar cualquier ajuste o retirar/instalar conexiones o accesorios. Una activación de arranque puede causar lesiones.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos los conductos de ventilación con aire seco, al menos una vez por semana. Para reducir el riesgo de lesiones, utilice siempre protección para los ojos aprobada ANSI Z87.1 al realizar esta tarea.

ADVERTENCIA: Nunca utilice solventes ni otros químicos abrasivos para limpiar las piezas no metálicas de la herramienta. Estos productos químicos pueden debilitar los materiales plásticos utilizados en estas piezas. Utilice un paño humedecido sólo con agua y jabón neutro. Nunca permita que penetre líquido dentro de la herramienta ni sumerja ninguna de las piezas en un líquido.

Accesorios

ADVERTENCIA: Debido a que no se han probado con este producto otros accesorios que no sean los que ofrece BLACK+DECKER, el uso de dichos accesorios con esta herramienta podría ser peligroso. Para reducir el riesgo de lesiones, con este producto deben usarse sólo los accesorios recomendados por BLACK+DECKER.

Los accesorios que se recomiendan para utilizar con la herramienta están disponibles a un costo adicional en su distribuidor local o en un centro de mantenimiento autorizado. Si necesita ayuda para localizar algún accesorio, póngase en contacto com BLACK+DECKER, llame al 1-800-544-6986.

Reparaciones

No se puede dar servicio al paquete de batería. No hay partes dentro de la herramienta o paquete de baterías que puedan recibir servicio.

ADYERTENCIA: Para garantizar la SEGURIDAD y CONFIABILIDAD del producto, las reparaciones, mantenimiento y ajuste (incluyendo inspección y reemplazo del cepillo, cuando sea aplicable) deben ser realizados por un centro de servicio de fábrica BLACK+DECKER o un centro de servicio autorizado BLACK+DECKER. Siempre use partes de reemplazo idénticas.

Registro en Línea

Gracias por su compra. Registre su producto ahora para:

• sERVICIO En GARAnTÍA: Si completa esta tarjeta, podrá obtener un servicio en garantía más eficiente, en caso de que exista un problema con su producto.
• COnFIRMATCIÓN DE PROPIEDAD: En caso de una pérdida que cubra el seguro, como un incendio, una inundación o un robo, el registro de propiedad servirá como comprobante de compra.
• PARA sU SEGURIDAD: Si registra el producto, podremos comunicarnos con usted en el caso improbable que se deba enviar una notificación de seguridad conforme a la Federal Consumer Safety Act (Ley Federal de Seguridad de Productos para el Consumidor).
• Registro en línea en www.BlackandDecker.com/NewOwner.

GARANTÍA LIMITA DE DOS AÑOS

Black & Decker (EUA) Inc. garantiza que este producto está libre de defectos en material o mano de obra por un periodo de dos (2) años a partir de la fecha de compra, previendo que el producto se use en un ambiente doméstico. Esta garantía limitada no cubre fallas debidas a abuso, daño accidental o cuando se hayan realizado o intentado reparaciones por cualquier otra persona diferente a BLACK+DECKER y sus Centros de Servicio Autorizados. Un producto defectuoso que cumpla con las condiciones de la garantía establecidas en el presente se reemplazará o reparará sin cargo en cualquiera de dos maneras:

La primera, que resultará en intercambios únicamente, es devolver el producto al minorista en donde se compró (previendo que la tienda sea un minorista participante). Las devoluciones se deben realizar dentro del periodo de tiempo de la política de intercambios del minorista. Se puede requerir un comprobante de compra. Por favor revise con el minorista su política de devolución específica respecto a los límites de tiempo para devoluciones o intercambios. La segunda opción es llevar o enviar el producto (prepagado) a un Centro de Servicio propiedad o autorizado por BLACK+DECKER para reparación o reemplazo a opción de BLACK+DECKER. Se puede requerir un comprobante de compra. Los centros de servicio propiedad o autorizados por BLACK+DECKER se indican en línea en www.blackanddecker.com. Esta garantía no aplica a los accesorios. Esta garantía le da derechos legales específicos y puede tener otros derechos que varían de estado a estado o de una provincia a otra. Si tiene cualquier pregunta, póngase en contacto con el gerente de su Centro de Servicio BLACK+DECKER más cercano. Este producto no está diseñado para uso comercial, y de forma correspondiente, tal uso comercial de este producto anulará la garantía. Se renuncia a todas las demás garantías, expresas o implícitas, por medio del presente.

AMÉRICA LATINA: Esta garantía no aplica a productos vendidos en América Latina. Para productos vendidos en América Latina, revise la información de garantía específica contenida en el empaque, llame a la compañía local o consulte la página de Internet respecto a tal información.
