KC360NM - Skruetrækker BLACK & DECKER - Gratis brugsanvisning og manual
Find enhedens vejledning gratis KC360NM BLACK & DECKER i PDF-format.
| Produkttype | Batteriskruetrækker (kompakt skruetrækker) |
| Mærke | Black & Decker |
| Model | KC360NM |
| Spænding (batteri) | 3,6 V jævnspænding |
| Batterikapacitet | 1,2 Ah |
| Tomgangshastighed | 180 min⁻¹ |
| Maks. drejningsmoment | 5,0 Nm |
| Bitophold | 6,35 mm (1/4 tomme) sekskant |
| Ladeapparat indgangsspænding | 230 V vekselspænding |
| Opladningstid | Ca. 8–10 timer |
| Vægt (apparat) | 0,4 kg |
| Vægt (ladeapparat) | 0,25 kg |
| Beskyttelsesklasse | Dobbelt isoleret (jordforbindelse ikke nødvendig) |
| Garanti | 24 måneder fra købsdato |
| Højre-/venstreløb | Ja, kan vælges med kontakt |
| Spindellås | Automatisk, muliggør manuel skruning |
| Anvendelsesområde | Skruning i træ, plast og metal (gør-det-selv) |
| Tilbehør | Piranha Super-lok skrueblade med 6,35 mm sekskantskaft |
| Vedligeholdelse | Regelmæssig rengøring af ventilationsåbninger med blød børste |
| Miljøbeskyttelse | Separat bortskaffelse; batteri og apparat kan genbruges |
| Sikkerhedshenvisninger | Følg generelle sikkerhedsregler for elektriske værktøjer |
Ofte stillede spørgsmål - KC360NM BLACK & DECKER
Brugerspørgsmål om KC360NM BLACK & DECKER
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Skruetrækker i PDF-format gratis! Find din vejledning KC360NM - BLACK & DECKER og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. KC360NM af mærket BLACK & DECKER.
BRUGSANVISNING KC360NM BLACK & DECKER
Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
- Må ikke oppbevares på steder hvor temperaturen kan overstige 40 °C.
◆ Batteriet må ikke brennes.
♦ Bruk aldri et skadet batteri.
Ladere
◆ Laderen må ikke komme i kontakt med vann.
Kildesortering. Dette produktet må ikke kastes i det vanlige husholdningsavfallet.

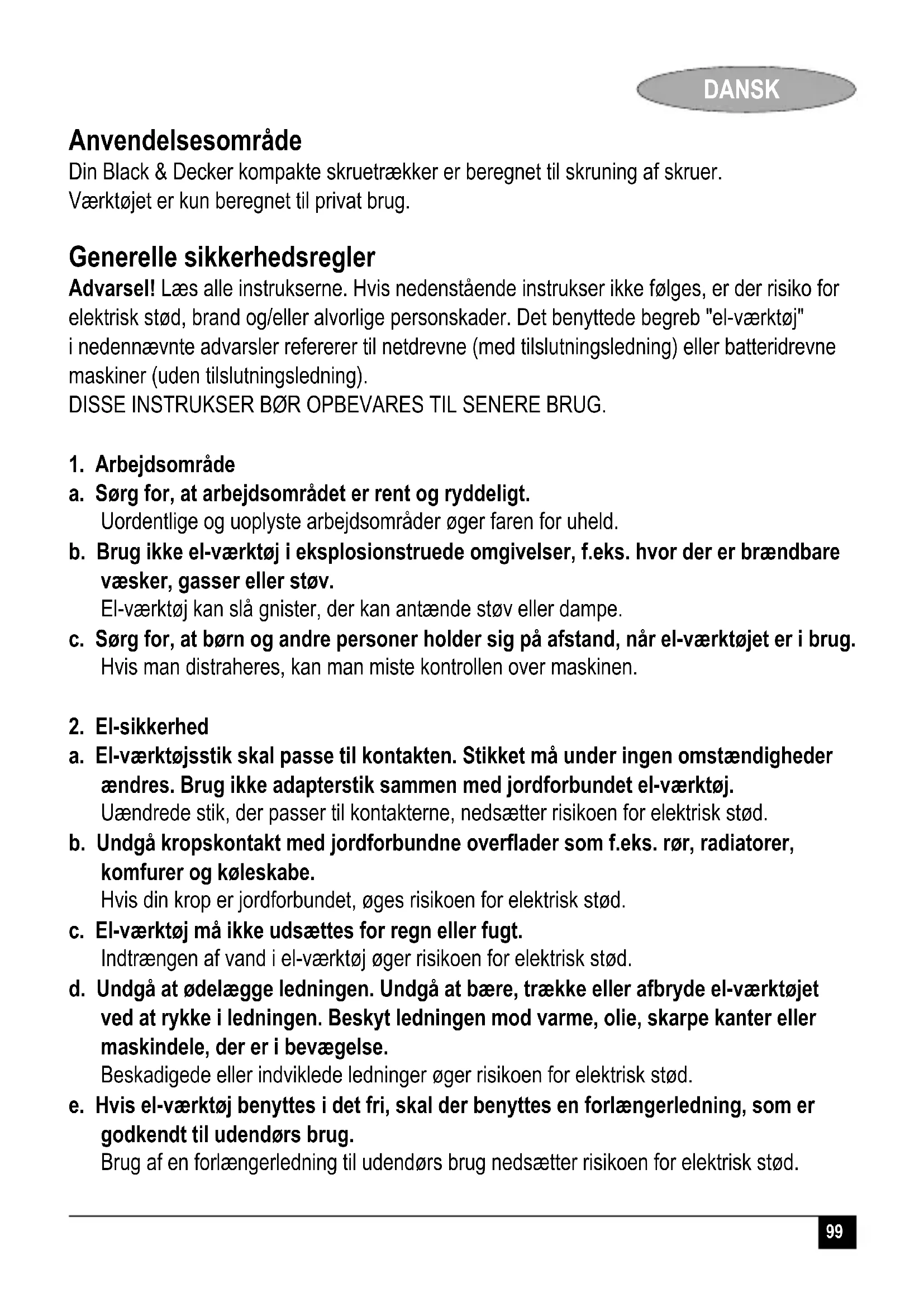

Din Black & Decker kompakte skruetrækker er beregnet til skruning af skruer. Værktøjet er kun beregnet til privat brug.
Generelle sikkerhedsregler
Advarsel! Læs alle instrukserne. Hvis nedenstående instrukser ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader. Det benyttede begreb "el-værktøj" i nedennævnte advarsler refererer til netdrevne (med tilslutningsledning) eller batteridrevne maskiner (uden tilslutningsledning).
DISSE INSTRUKSER B∅R OPBEVARES TIL SENERE BRUG.
- Arbejdsområde
a. Sørg for, at arbejdsområdet er rent og ryddeligt. Uordentlige og uoplyste arbejdsområder øger faren for uheld.
b. Brug ikke el-værktøj i eksplosionstruede omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv.
El-værktøj kan slå gnister, der kan antænde støv eller dampe.
c. Sørg for, at børn og andre personer holder sig på afstand, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
- El-sikkerhed
a. El-værktøjsstik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b. Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c. El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
d. Undgå at ødelægge ledningen. Undgå at bære, trække eller afbryde el-værktøjet ved at rykke i ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e. Hvis el-værktøj benyttes i det fri, skal der benyttes en forlængerledning, som er godkendt til udendørs brug. Brug af en forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
DANSK
3. Personlig sikkerhed
a. Det er vigtigt at være opmærksom, holde øje med, hvad man laver og bruge el-værktøjet fornuftigt. Man bør ikke bruge maskinen, hvis man er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer.
Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
b. Brug sikkerhedsudstyr. Brug altid beskyttelsesbriller.
Brug af sikkerhedsudstyr som f.eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængigt af maskintype og anvendelse nedsætter risikoen for personskader.
c. Undgå utilsigtet igangsætning. Sørg for, at el-værktøjets afbryder er på off, før det sluttes til strømmen.
Hvis man bærer el-værktøj med fingeren på afbryderen, eller hvis man slutter værktøjet til strømmen, mens afbryderen er på on, er der risiko for ulykker.
d. Fjern indstillingsværktøj eller skruenøgle, inden el-værktøjet tændes.
Et værktøj eller en nøgle, der efterlades i en roterende del i el-værktøjet, kan resultere i personskader.
e. Overvurder ikke dig selv. Sørg for, at du altid har sikkert fodfæste og balance.
Det gør det nemmere at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f. Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker.
Hold hår, tøj og handsker væk fra dele, der bevæger sig.
Bevægelige dele kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g. Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt.
Brug af dette udstyr nedsætter risikoen for personskader som følge af støv.
4. Brug og vedligeholdelse af el-værktøj
a. Undgå at overbelaste el-værktøjet. Brug altid det rette el-værktøj til opgaven.
Med det rigtige el-værktøj udføres arbejdet lettere og sikrere inden for det angivne effektområde.
b. Brug ikke el-værktøjet, hvis afbryderen er defekt.
El-værktøj, der ikke kan kontrolleres med afbryderen, er farligt og skal repareres.
c. Træk stikket ud af stikkontakten inden indstilling, tilbehørsudskiftning eller opbevaring af el-værktøjet.
Disse sikkerhedsforanstaltninger reducerer risikoen for utilsigtet start af værktøjet.
d. Opbevar ubenyttet el-værktøj uden for børns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøj, eller som ikke har gennemlæst disse instrukser, benytte maskinen.
El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e. El-værktøj bør vedligeholdes omhyggeligt. Kontroller, om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug.
Mange uheld skyldes dårligt vedligeholdt el-værktøj.
f. Sørg for, at skæreværktøjer er skarpe og rene.
Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g. Brug el-værktøj, tilbehør, indsatsværktøj osv. i overensstemmelse med disse instrukser, og sådan som det kræves for denne specielle værktøjstype.
Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres.
I tilfælde af anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.
- Brug og vedligeholdelse af batteriværktøj
a. Sørg for, at maskinen er slukket, før batteriet indsættes.
Indsættelse af batteriet i el-værktøj, hvis afbryder er på on, kan føre til ulykker.
b. Oplades kun ved hjælp af ladeaggregater, der er anbefalet af fabrikanten.
Et ladeaggregat, der er egnet til en bestemt type batterier, kan udgøre brandfare, hvis det bruges med andre batterityper.
c. Brug kun el-værktøjet med specifikt fremstillede batterier.
Brug af andre batterier kan øge risikoen for personskader og er forbundet med brandfare.
d. Batterier, der ikke er i brug, må ikke komme i berøring med andre metalgenstande som f.eks. kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, da disse kan kortslutte kontakterne.
En kortslutning mellem batteripolerne kan medføre forbrændinger eller brand.
e. Hvis batteriet anvendes forkert, kan der slippe væske ud af det. Undgå kontakt med denne væske. Hvis der alligevel skulle forekomme kontakt, skylles med vand. Søg læge, hvis væsken kommer i øjnene.
Væske fra batteriet kan give hudirritation eller forbrændinger.
- Service
a. Sørg for, at el-værktøjet kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele.
Dermed opretholdes el-værktøjets sikkerhed.
Yderligere sikkerhedsanvisninger til batterier og opladere
Batterier
◆ Man må aldrig forsøge at åbne et batteri.
◆ Udsæt det ikke for vand.
♦ Batteriet må ikke opbevares i et lokale, hvor temperaturen overstiger 40 °C.
◆ Oplad kun ved omgivelsestemperaturer mellem 4 °C og 40 °C.
◆ Oplad kun med den vedlagte oplader.
♦ Ved bortskaffelse af batterier skal man følge vejledningen i afsnittet "Beskyttelse af miljøet".
◆ Brænd ikke batteriet.
◆ Oplad ikke beskadigede batterier.
Opladere
- Din Black & Decker oplader må kun benyttes til opladning af de batterier, der fulgte med værktøjet. Andre batterier kan eksplodere og derved forårsage personskader og skader på ting.
◆ Man må aldrig forsøge at genoplade ikke-opladelige batterier.
◆ Defekte ledninger skal straks udskiftes.
◆ Udsæt ikke opladeren for vand.
◆ Opladeren må ikke åbnes.
◆ Opladeren må ikke manipuleres.
Opladeren er kun beregnet til indendørs brug.
gsanvisningen, før du tager værktøjet i brug.
er isolerende transformer. Strømforsyningen er elektrisk adskilt fra transformerens udgang.
en afbrydes automatisk, hvis den omgivende temperatur bliver for høj. Som følge heraf kan opladeren ikke længere fungere. Opladeren skal afbrydes fra strømforsyningen og bringes til reparation på autoriseret serviceværksted.
Elektrisk sikkerhed
Laderen er dobbelt isoleret; jordledning er derfor ikke påkrævet. Kontroller, om laderens spænding svarer til lysnettets spænding. Forsøg aldrig at udskifte laderenheden med et almindeligt netstik.
◆ Dette apparat er ikke beregnet til at blive betjent af unge eller uerfarne personer uden opsyn. Der skal være opsyn med børn for at sikre, at de ikke leger med maskinen.
- Hvis el-ledningen er skadet, skal den udskiftes af producenten eller et autoriseret Black & Decker servicecenter for at undgå ulykker.
Oversigt
- Strømafbryder
- Fremad/bagud omskifter
- Bitsholder
Fig. A
- Oplader
- Opladerstik
- Opladerkontakt
Samling
Isætning og fjernelse af en skruetrækkerbit (fig. B)
Dette værktøj bruger skruetrækkerbits med 6,35 mm (1/4") sekskantet skaft.
- Indsæt en bit ved at stikke skaftet i bitsholderen (3).
◆ Fjern en bit ved at trække bitsskaftet ud af bitsholderen (3).
Anvendelse
◆ Før første ibrugtagning skal batteriet oplades i mindst 16 timer.
Opladning af batteriet (fig. A)
◆ Oplad batteriet ved at indsætte opladerstikket (5) i kontakten (6).
◆ Sæt opladeren (4) i stikkontakten.
◆ Lad værktøjet sidde i opladeren i 8 - 10 timer.
Opladeren kan summe og blive varm under opladning. Dette er normalt og er ikke ensbetydende med, at der er problemer.
DANSK
Efter normal brug vil en opladning på 8 timer ofte give tilstrækkelig kraft til, at værktøjet kan arbejde effektivt til de fleste formål. Imidlertid kan en opladning i op til 10 timer øge anvendelsestiden betydeligt, afhængigt af batteriets tilstand og opladningsforholdene.
Før brug af værktøjet afbrydes opladeren, og værktøjet afmonteres.
Advarsel! Brug ikke værktøjet, mens det er koblet til opladeren.
Advarsel! Sæt ikke batteriet til opladning ved omgivende temperaturer under 4 °C eller over 40 °C.
Valg af drejeretning (fig. C)
Til stramning af skruer benyttes fremadrotation (med uret). Til løsning af skruer bruges bagudrotation (mod uret).
◆ For at vælge fremadrotation skal du skubbe fremad/bagud skyderen (2) til højre.
- For at vælge tilbagerotation skal du skubbe fremad/bagud skyderen (2) til venstre.
- For at låse værktøjet sættes fremad/bagud omskifteren i midten.
Skruning (fig. C)
◆ Man vælger højre- eller venstrerotation ved hjælp af fremad/bagud omskifteren (2).
◆ Tænd for værktøjet ved at trykke på afbryderen (1).
- Sluk for værktøjet ved at slippe afbryderkontakten (1).
Spindellås
Dette værktøj er forsynet med en automatisk spindellås, så det kan bruges som en normal struetrækker. Brug på denne måde værktøjet til at løsne meget stramme skruer eller til at stramme skruer meget fast.
Gode råd til optimalt brug
◆ Man skal altid benytte skruetrækkerbits af korrekt type og størrelse.
- Hvis skruerne er svære at stramme, kan man påsmøre en smule sæbe som smøremiddel.
- Brug spindellåsen til at løsne meget stramme skruer eller til at stramme skruer meget fast.
- Værktøjet og skruetrækkerbit'en skal altid holdes lige på skruen.
Når man skruer i træ, anbefales det, at man borer et forboringshul med en dybde, der svarer til skruens længde. Et forboringshul leder skruen og forhindrer, at træet splintrer eller deformerer.
Oplysning om, hvordan man opnår den optimale størrelse af et forboringshul, findes i tabellen herunder.
Når man skruer i hårdt træ, anbefales det desuden, at man borer et forboringshul med en dybde, der svarer til skruens halve længde. Oplysning om, hvordan man opnår den optimale størrelse af et forboringshul, findes i tabellen herunder.
Skruestørrelse Forboringshul ∅ Forboringshul ∅ Forboringshul (blødt træ) (hårdt træ)
Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm
Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm
Nr. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm
Tilbehør
Værktøjets ydeevne afhænger af, hvilket tilbehør der bruges. Black & Decker og Piranha tilbehør er konstrueret, så det opfylder høje kvalitetsstandarder, og det er beregnet til at forbedre værktøjets ydeevne. Bruger du dette tilbehør, vil du få det allerbedste ud af værktøjet.
Dette værktøj bruger skruetrækkerbits med 1/4" (6,35 mm) sekskantet skaft. Piranha Superlok-tilbehør er designet til brug sammen med dette værktøj.
Vedligeholdelse
Black & Decker værktøjet er blevet designet til at være i drift gennem en længere periode med en minimal vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.
Opladeren kræver ingen anden vedligeholdelse end regelmæssig rengøring.
Advarsel! Før udførelse af vedligeholdelsesopgaver på værktøjet, skal batteriet fjernes. Tag opladeren ud af stikkontakten, før den rengøres.
- Man skal regelmæssigt rengøre værktøjets ventilationshuller og oplader med en blød børste eller en tør klud.
- Man skal regelmæssigt gøre motorhuset rent med en fugtig klud. Man må ikke bruge slibemidler eller opløsningsmidler.
DANSK
Beskyttelse af miljøet
Separat indsamling. Dette produkt må ikke bortskaffes sammen med almindeligt husholdningsaffald.
Når Black & Decker-produktet skal udskiftes, eller hvis du ikke skal bruge det længere, må det ikke bortskaffes sammen med husholdningsaffaldet. Dette produkt skal være tilgængeligt for separat indsamling.
Separat indsamling af brugte produkter og emballage gør det muligt at genbruge materialerne. Genbrug af materialer forebygger miljøforurening og nedbringer behovet for råstoffer.
Lokale regler kan give mulighed for separat indsamling af elektriske husholdningsprodukter på kommunale lossepladser eller hos en forhandler, när du køber et nyt produkt.
Black & Decker har en facilitet til indsamling og genbrug af Black & Decker-produkter, når deres levetid er slut. Få fordelen ved denne service ved at returnere produktet til en autoriseret tekniker, der samler værktøj sammen på vores vegne.
Du kan få oplyst den nærmeste autoriserede teknikers adresse ved at kontakte det lokale Black & Decker-kontor på den adresse, der er angivet i denne brugsanvisning. Alternativt findes der en liste over autoriserede Black & Decker-teknikere samt oplysninger om vores eftersalgsservice og kontaktpersoner på Internettet på adressen: www.2helpU.com
Batterier
& Decker batterier kan oplades mange gange. Ved endt teknisk levetid skal man kassere dem med omtanke for miljøet:
◆ Aflad batteriet fuldstændigt, og fjern det derefter fra værktøjet.
◆ NiCd- og NiMH-batterier kan genbruges. Bring dem til en autoriseret tekniker eller en lokal genbrugscentral.
Tekniske data
| KC360NM | |
| Spænding V | DC 3,6 |
| Ubelastet hastighed min | -1 180 |
| Maksimalt vridmoment Nm 5,0 | |
| Bitsholder mm 6,35 (1/4") | |
| Batteriets kapacitet Ah 1,2 | |
| Vægt kg 0,4 | |
| Lader | |
| Spænding V | AC 230 |
| Opladningstid (ca.) t 8-10 | |
| Vægt kg 0,25 | |
L_pA (lydtryk) 63,5 dB(A), L_WA (lydintensitet) 74,5 dB(A), hånd/arm vægtet vibration 0,32 m/s ^2
K_pA (lydtrykusikkerhed): 3 dB(A), K_WA (lydintensitetusikkerhed) 3 dB(A)
Reservedele kan købes hos autoriserede Black & Decker serviceværksteder, som giver forslag til omkostninger og reparerer vore produkter. Oversigt over vore autoriserede værksteder findes på internettet på vor hjemmeside www.blackanddecker.dk samt www.2helpU.com
DANSK
Garanti
Black & Decker garanterer, at produktet er fri for materielle skader og/eller fabrikationsfejl ved levering til kunden. Garantien er et tillæg til konsumentens lovlige rettigheder og påvirker ikke disse. Garantien gælder indenfor medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.
Hvis et Black & Decker produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specifikationen, inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst muligt besvær for kunden.
Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med:
◆ normal slitage
◆ uheldige følger efter unormal anvendelse af værktøjet
◆ overbelastning, hærværk eller overdrevent intensivt brug af værktøjet
◆ ulykkeshændelse
Garantien gælder ikke hvis reparationer er udført af nogen anden end et autoriseret Black & Decker værksted.
For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted, senest 2 måneder efter at fejlen opdages. For information om nærmeste autoriserede værksted: kontakt det lokale Black & Decker kontor på den adresse som er opgivet i brugsanvisningen. Liste over alle autoriserede Black & Decker serviceværksteder samt servicevilkår er tilgængelig på internettet, på adressen
www.2helpU.com
Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der findes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen
www.blackanddecker.dk
Käyttötarkoitus
Sluseholmen 2-4, 2450 København SV Fax 70 22 49 10
Internet: www.blackanddecker.dk
Dansk Ventiligst klip denne del ud og send frankert till
till Black & Decker (Norge) A/S.
pakket ut dit product og legg det i en adresser konvoluit
Norsk Venintigst Klipp ut denne delen umddeibart etter du har
Kuverttill Black & Deckers adress ! Ditt land.
