| Produkttype | Akkuskrutrekker (kompakt skrutrekker) |
| Merke | Black & Decker |
| Modell | KC360NM |
| Spenning (batteri) | 3,6 V likestrøm |
| Batterikapasitet | 1,2 Ah |
| Tomgangsturtall | 180 min⁻¹ |
| Maks. dreiemoment | 5,0 Nm |
| Bit-opptak | 6,35 mm (1/4 tomme) sekskant |
| Lader inngangsspenning | 230 V vekselstrøm |
| Ladetid | Ca. 8–10 timer |
| Vekt (apparat) | 0,4 kg |
| Vekt (lader) | 0,25 kg |
| Beskyttelsesart | Dobbeltisolert (jording ikke nødvendig) |
| Garanti | 24 måneder fra kjøpsdato |
| Høyre-/venstregang | Ja, via bryter valgbar |
| Spindellås | Automatisk, muliggjør manuell skruing |
| Bruksområde | Skruing i tre, plast og metall (gjør det selv) |
| Tilbehør | Piranha Super-lok skrubits med 6,35 mm sekskantskaft |
| Vedlikehold | Regelmessig rengjøring av ventilasjonsspalter med myk børste |
| Miljøvern | Separat avfallshåndtering; batteri og apparat resirkulerbart |
| Sikkerhetsinstruksjoner | Generelle sikkerhetsregler for elektroverktøy følges |
Ofte stilte spørsmål - KC360NM BLACK & DECKER
Brukerspørsmål om KC360NM BLACK & DECKER
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Skrutrekker i PDF-format gratis! Finn veiledningen din KC360NM - BLACK & DECKER og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. KC360NM av merket BLACK & DECKER.
BRUKSANVISNING KC360NM BLACK & DECKER

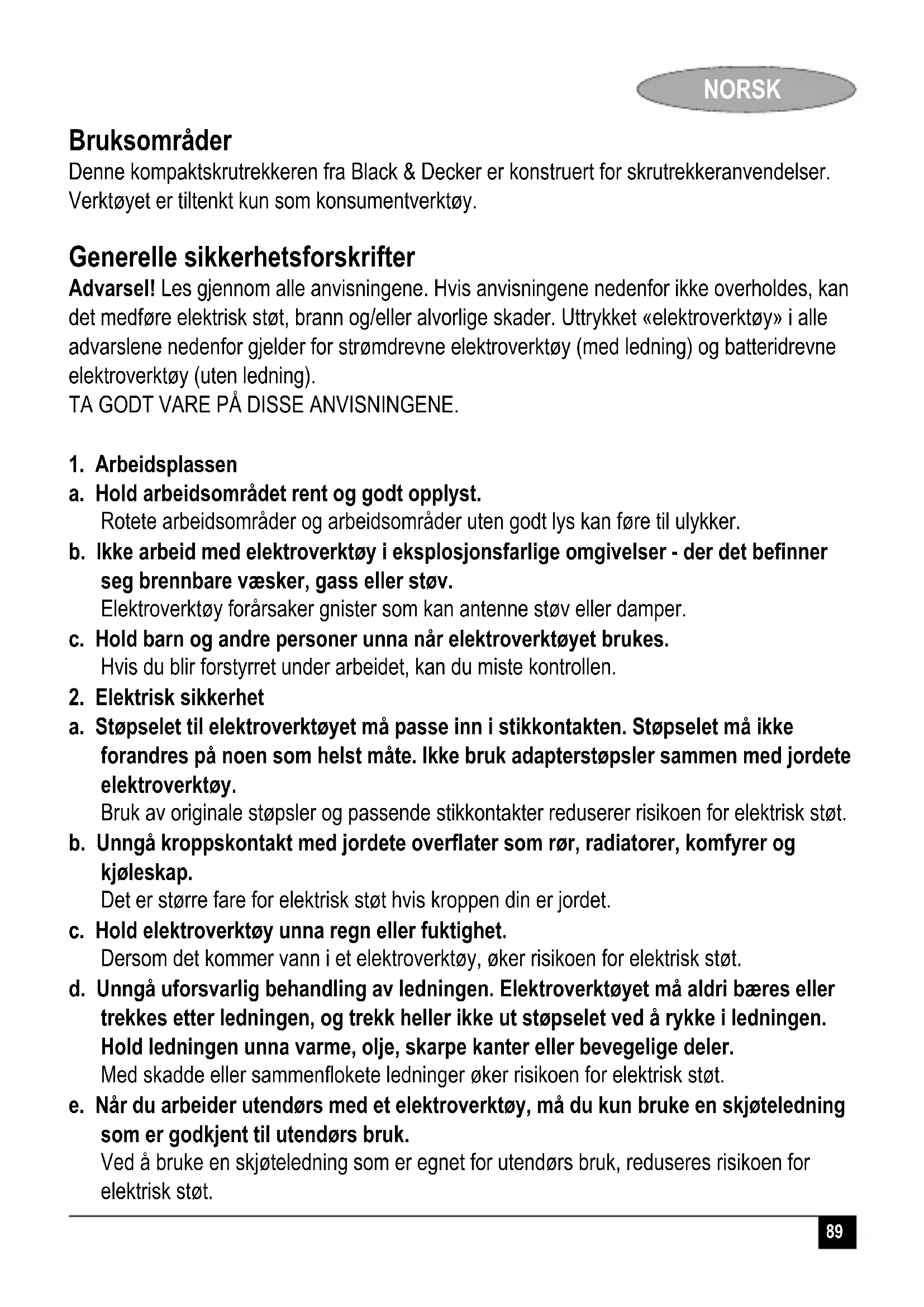

Generelle sikkerhetsforskrifter
Advarsel! Les gjennom alle anvisningene. Hvis anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Uttrykket «elektroverktøy» i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).
TA GODT VARE PÅ DISSE ANVISNINGENE.
- Arbeidsplassen
a. Hold arbeidsområdet rent og godt opplyst.
Rotete arbeidsområder og arbeidsområder uten godt lys kan føre til ulykker.
b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser - der det befinner seg brennbare væsker, gass eller støv.
Elektroverktøy forårsaker gnister som kan antenne støv eller damper.
c. Hold barn og andre personer unna når elektroverktøyet brukes.
Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.
- Elektrisk sikkerhet
a. Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordete elektroverktøy.
Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b. Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer og kjøleskap.
Det er større fare for elektrisk støt hvis kroppen din er jordet.
c. Hold elektroverktøy unna regn eller fuktighet.
Dersom det kommer vann i et elektroverktøy, øker risikoen for elektrisk støt.
d. Unngå uforsvarlig behandling av ledningen. Elektroverktøyet må aldri bæres eller trekkes etter ledningen, og trekk heller ikke ut støpselet ved å rykke i ledningen.
Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler.
Med skadde eller sammenfloikete ledninger øker risikoen for elektrisk støt.
e. Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er godkjent til utendørs bruk.
Ved å bruke en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
3. Personsikkerhet
a. Vær oppmerksom, pass på hva du gjør og gå fornuftig fram når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trett eller er påvirket av narkotika, alkohol eller medikamenter.
Et øyeblikks uoppmerksomhet under bruk av verktøyet kan føre til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller.
Bruk av personlig verneutstyr, for eksempel støvmaske, sklisikre vernesko, hjelm eller hørselsvern som passer til forholdene, reduserer risikoen for personskader.
c. Unngå utilsiktet start av elektroverktøyet. Påse at bryteren står i posisjon "AV" før verktøyet koples til.
Det kan føre til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller kopler til verktøyet når bryteren ikke står i posisjon "AV".
d. Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet.
Et verktøy eller en nøkkel som befinner seg i en roterende del, kan føre til personskade.
e. Ikke strekk deg for langt. Pass på at du alltid har sikkert fotfeste og god balanse.
Da kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f. Bruk alltid egnede klær. Ikke bruk løstsittende klær eller smykker.
Hold hår, klær og hansker unna bevegelige deler.
Løstsittende tøy, smykker eller langt hår kan komme inn i bevegelige deler.
g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte.
Bruk av disse innretningene reduserer farer i forbindelse med støv.
- Aktsom håndtering og bruk av elektroverktøy
a. Ikke bruk makt på elektroverktøyet. Bruk et elektroverktøy som er beregnet på den type arbeid du vil utføre.
b. Ikke bruk elektroverktøy med defekt strømbryter.
Et elektroverktøy som ikke lenger kan slås av eller på med bryteren, er farlig og må repareres.
c. Trekk støpselet ut av stikkontakten før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort.
Disse tiltakene reduserer risikoen for en utilsiktet start av elektroverktøyet.
d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet brukes av personer som ikke er fortrolig med dette, eller som ikke har lest disse bruksanvisningene.
Elektroverktøy er farlige når de brukes av uerfarne personer.
e. Vær nøye med vedlikehold av elektroverktøy. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmes fast, om deler er brukket eller skadet og andre forhold som kan innvirke på elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk.
f. Hold skjæreverktøy skarpe og rene.
Godt vedlikeholdte skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre.
g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse anvisningene og slik det er foreskrevet for denne spesielle verktøytypen. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres.
Bruk av elektroverktøy til andre formål enn det som er angitt, kan føre til farlige situasjoner.
- Aktsom håndtering og bruk av oppladbare elektroverktøy
a. Sørg for at verktøy er slått av før du setter i batteriet.
Hvis du setter batteriet i et elektroverktøy som er slått på, kan dette medføre uhell.
b. Lad batteriet kun opp i laderen som er anbefalt av produsenten.
Det oppstår brannfare hvis en lader som er egnet til en bestemt type batterier, brukes med andre batterier.
c. Bruk kun riktig type batterier for elektroverktøyene.
Bruk av andre batterier kan medføre skader og brannfare.
d. Hold batterier som ikke er i bruk, unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene.
En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
e. Ved feilaktig bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege.
Batterivæske som renner ut, kan føre til hudirritasjoner eller forbrenninger.
- Service
a. Elektroverktøyet ditt skal alltid repareres av kvalifisert personell og kun med originale reservedeler.
Dette forsikrer at elektroverktøyets sikkerhet opprettholdes.
Ekstra sikkerhetsforskrifter for batterier og ladere
Batterier
◆ Må aldri åpnes.
◆ Batteriet må ikke komme i kontakt med vann.
NORSK
◆ Må bare lades i lufttemperaturer mellom 4 °C og 40 °C.
- Må bare lades med laderen som følger med verktøyet.
◆ Når du kasserer batteriet, følger du instruksene som er gitt i avsnittet "Miljø".
♦ Bruk din Black & Decker lader kun sammen med det batteriet som blir levert med verktøyet. Andre typer batterier kan eksplodere og forårsake person- og materialskader.
◆ Forsøk aldri å lade ikke-oppladbare batterier.
◆ Bytt straks ut defekte ledninger.
◆ Laderen må ikke åpnes.
Ikke undersøk laderen på egenhånd.
Laderen er kun beregnet på innendørs bruk.
truksjonshåndboken før bruk.
kker skilletransformator. Nettstrømforsyningen er elektrisk adskilt fra: transformatorens utgang.
slås automatisk av hvis omgivelsestemperaturen blir for høy. Følgelig vil det ikke være mulig å bruke laderen. Laderen må kobles fra strømnettet og leveres inn til reparasjon i et autorisert servicesenter.
Elektrisk sikkerhet
Laderen er dobbeltisolert. Jordet ledning er derfor ikke nødvendig. Kontroller at spenningen til laderen tilsvarer nettspenningen. Du må aldri forsøke å bytte laderen ut med et vanlig støpsel.
◆ Dette apparatet er ikke beregnet for bruk av unge eller uerfarne personer uten tilsyn. Barn må ha tilsyn for å sikre at de ikke leker med apparatet.
- Hvis strømledningen skades, må den skiftes ut av fabrikanten eller et autorisert Black & Decker servicesenter for å unngå fare.
Oversikt
- Strømbryter
- Bryter for høyre-/venstregange
- Borkroneholder
Fig. A
- Lader
- Laderstøpsel
- Tilslutning for lader
Montering
Sette på og ta av bits (fig. B)
Dette verktøyet bruker bits med 6,35 mm (1/4") sekskantskaft.
◆ For å feste en bits settes bitsskaftet inn i bitsholderen (3).
- For å fjerne en bits trekkes bitsen ut av bitsholderen (3).
Bruk
◆ Før du bruker apparatet for første gang, må du lade batteriet i minst 16 timer.
Lading av batteriet (fig. A)
◆ Når batteriet skal lades, kopler du laderstøpslet (5) i tilslutningen (6).
◆ Koble laderen (4) til stikkontakten.
◆ La verktøyet stå i laderen i 8 - 10 timer.
Laderen kan begynne å summe og bli varm under lading. Dette er normalt og betyr ikke at noe er feil.
Stort sett vil 8 timers lading gi verktøyet nok kraft til de fleste oppgaver. Lengre ladetid, på opptil 10 timer, kan øke brukstiden betydelig, avhengig av batteriet og ladeforholdene.
◆ Før du bruker verktøyet, kopler du laderen fra både nettet og verktøyet.
Advarsel! Ikke bruk verktøyet mens det er koplet til laderen.
Advarsel! Ikke lad opp batteriet ved omgivelsestemperaturer under 4 °C eller over 40 °C.
Velge rotasjonsretning (fig. C)
For isetting av skruer skal verktøyet rotere mot høyre (med klokken). For å løsne skruer skal verktøyet rotere mot venstre (mot klokka).
◆ For å velge rotasjon forover trykker du forover/revers-bryteren (2) til forover-stillingen.
◆ For å velge rotasjon i bakover, må du trykke forover/revers-bryteren (2) til revers-stillingen.
- For å låse verktøyet stiller du bryteren i midtstilling.
Skrutrekking (fig. C)
♦ Velg rotasjon forover eller bakover med bryteren (2).
- Trykk på strømbryteren (1) for å slå verktøyet på.
◆ Slipp strømbryteren (1) for å slå verktøyet av.
Spindellås
Dette verktøyet er utstyrt med en automatisk spindellås, så det kan brukes som en vanlig skrutrekker. Bruk verktøyet på denne måten for å løsne svært stramme skruer eller for å stramme skruer godt.
Råd for optimalt resultat
♦ Bruk alltid riktig type og størrelse på skrutrekkerkronen.
Hvis det er vanskelig å stramme skruene, kan du forsøke å bruke litt flytende vaskemiddel eller såpe som smøremiddel.
Løsne svært stramme skruer eller stram skruer fast ved bruk av spindellåsen.
- Hold alltid verktøyet og skrutrekkerkronen i rett linje med skruen.
- Når du skrur i tre, bør du bore et forborhull med samme dybde som skruen er lang. Hullet leder inn skruen og forhindrer oppsplintring eller skjev innsetting. Du finner optimal størrelse på forborhullet i tabellen nedenfor.
Når du skrur i hardt tre, borer du også et forborhull med samme dybde som halve skruelengden. Du finner optimal størrelse på forborhull i tabellen nedenfor.
Skruestørrelse Forborhull ∅ (mykt tre) Forborhull ∅ (hardt tre) Forborhull ∅
Nr. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm
Nr. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm
Verktøyets bruksområde er avhengig av hvilket tilbehør du velger. Tilbehør fra
Black & Decker og Piranha er utformet i henhold til høye kvalitetsstandarder og er utformet for å gi optimal ytelse ved bruk sammen med ditt verktøy. Når du bruker dette tilbehøret, får du optimal ytelse fra ditt verktøy.
Dette verktøyet bruker bits med 1/4" (6,35 mm) sekskantskaft. Piranha Super-lok tilbehør er utformet for bruk med dette verktøyet.
Vedlikehold
Ditt Black & Decker verktøy har blitt utformet for å være i drift over en lang periode med et minimum av vedlikehold. Med riktig vedlikehold og regelmessig rengjøring beholder verktøyet ytelsen.
Laderen din behøver ikke annet vedlikehold enn at den rengjøres med jevne mellomrom.
Advarsel! Før det utføres noen form for vedlikehold av verktøyet, må batteriet tas ut.
Trekk ut kontakten när laderen skal gjøres ren.
◆ Rengjør ventilasjonsåpningene på verktøyet og laderen regelmessig med en myk børste eller en tørr klut.
◆ Rengjør käpen regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
Miljøvern
Hvis du finner ut at Black & Decker-produktet ditt må skiftes ut, eller hvis du ikke lenger har bruk for det, må du unnlate å kaste det sammen med det vanlige husholdningsavfallet. Sørg for at dette produktet gjøres tilgjengelig for kildesortering.
Kildesortering av brukte produkter og emballasje gjør det mulig å resirkulere materialer og bruke dem igjen. Gjenbruk av resirkulerte materialer bidrar til å forhindre forsøpling av miljøet og reduserer behovet for råmaterialer.
Lokale regelverk kan legge tilrette for kildesortering av elektriske produkter fra husholdningen, ved kommunale deponier eller gjennom forhandleren när du kjøper et nytt produkt.
NORSK
Black & Decker har tilrettelagt for innsamling og resirkulering av Black & Decker-produkter etter at de har utspilt sin rolle. ∅nsker du å benytte deg av denne tjenesten, returnerer du produktet ditt til et autorisert serviceverksted, som tar det imot og formidler det videre. Du kan få adressen til ditt nærmeste autoriserte serviceverksted ved å kontakte ditt lokale Black & Decker-kontor på adressen oppgitt i denne håndboken. Du kan også finne en komplett liste over autoriserte Black & Decker-serviceverksteder og utfyllende informasjon om vår ettersalgsservice og kontaktnumre på Internett på følgende adresse: www.2helpU.com
Batterier
& Decker-batterier kan lades mange ganger. Beskytt miljøet ved å levere kasserte batteriet til kildesortering:
- Kjør batteriet til det er helt flatt og ta det så ut av verktøyet.
◆ NiCd- og NiMH-batterier kan resirkuleres. Ta dem med til en hvilken som helst autorisert forhandler eller en lokal kildesorteringsstasjon.
Tekniske data
| KC360NM | |
| Spenning V | DC 3,6 |
| Hastighet ubelastet min | -1 180 |
| Maks. dreiemoment Nm 5,0 | |
| Borkroneholder mm 6,35 (1/4") | |
| Batterikapasitet Ah 1,2 | |
| Vekt kg 0,4 | |
Lader
| Spenning V | AC 230 |
| Ladetid, ca timer 8-10 | |
| Vekt kg 0,25 |
Samsvarserklæring for EU
KC360NM
Black & Decker erklærer at disse produktene overholder:
L_pA (lydtrykk) 63,5 dB(A), I_WA (akustisk effekt) 74,5 dB(A), hånd/arm-vektet vibrasjon 0,32 m/s
K_pA (lydtrykksusikkerhet): 3 dB(A), K_WA (usikkerhet i akustisk effekt) 3 dB(A)
Adm. dir. for forbrukerteknikk
Reservdeler / reparasjoner
Reservdeler kan kjøpes hos autoriserte Black & Decker serviceverksteder, som også gir kostnadsoverslag og reparerer våre produkter.
Oversikt over våre autoriserte serviceverksteder finnes på Internet, vår hjemmeside www.blackanddecker.no samt www.2helpU.com
Garanti
Black & Decker garanterer at produktet ikke har material- og/eller fabrikasjonsfeil ved levering til kunde. Garantien er i tillegg til kundens lovlige rettigheter og påvirker ikke disse. Garantien gjelder innen medlemsstatene i den Europeiske Unionen og i det Europeiske Frihandelsområdet.
Hvis et Black & Decker produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene, innen 24 måneder fra kjøpet, påtar Black & Decker seg å reparere eller bytte ut produktet med minst mulig vanskelighet for kunden. Garantien gjelder ikke for feil som kommer av:
◆ normal slittasje
◆ feilaktig bruk eller vedlikehold (mislighold)
◆ at produktet har blitt skadet av fremmede gjenstander, emner eller ved et uhell
NORSK
Det gjøres oppmerksom på at produktet ikke er beregnet på industriell/profesjonell/yrkesmessig bruk, men til hus- og hjemmebruk.
Garantien gjelder ikke om reparasjoner har blitt utført av noen andre enn et autorisert Black & Decker serviceverksted.
For å ta garantien i bruk skal produktet og kjøpekvittering leveres til forhandleren eller til et autorisert serviceverksted senest 2 måneder etter at feilen har blitt oppdaget.
For informasjon om nærmeste autoriserte serviceverksted; kontakt det lokale Black & Decker kontoret på den adressen som er angitt i bruksanvisningen. En oversikt over alle autoriserte serviceverksteder samt servicevilkår finnes også tilgjengelig på Internet, adresse:
www.2helpU.com
Vennligst stikk innom våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud.
Du finner mer informasjon om Black & Decker og produktutvalget vårt på
www.blackanddecker.no
Anvendelsesområde
EU overensstemmelseserklæring
KC360NM
Black & Decker erklærer, at disse produkter er i overensstemmelse med følgende: 98/37/EF, 89/336/E∅F, 73/23/E∅F, EN 61558, EN 60745,
Norge Black & Decker (Norge) A/S Tlf. 22 90 99 00
Postboks 4814, Nydalen, 0422 Oslo
Fax 22 90 99 01
Internet: www.blackanddecker.no
