MANUAL DE USUARIO KC360NM BLACK & DECKER

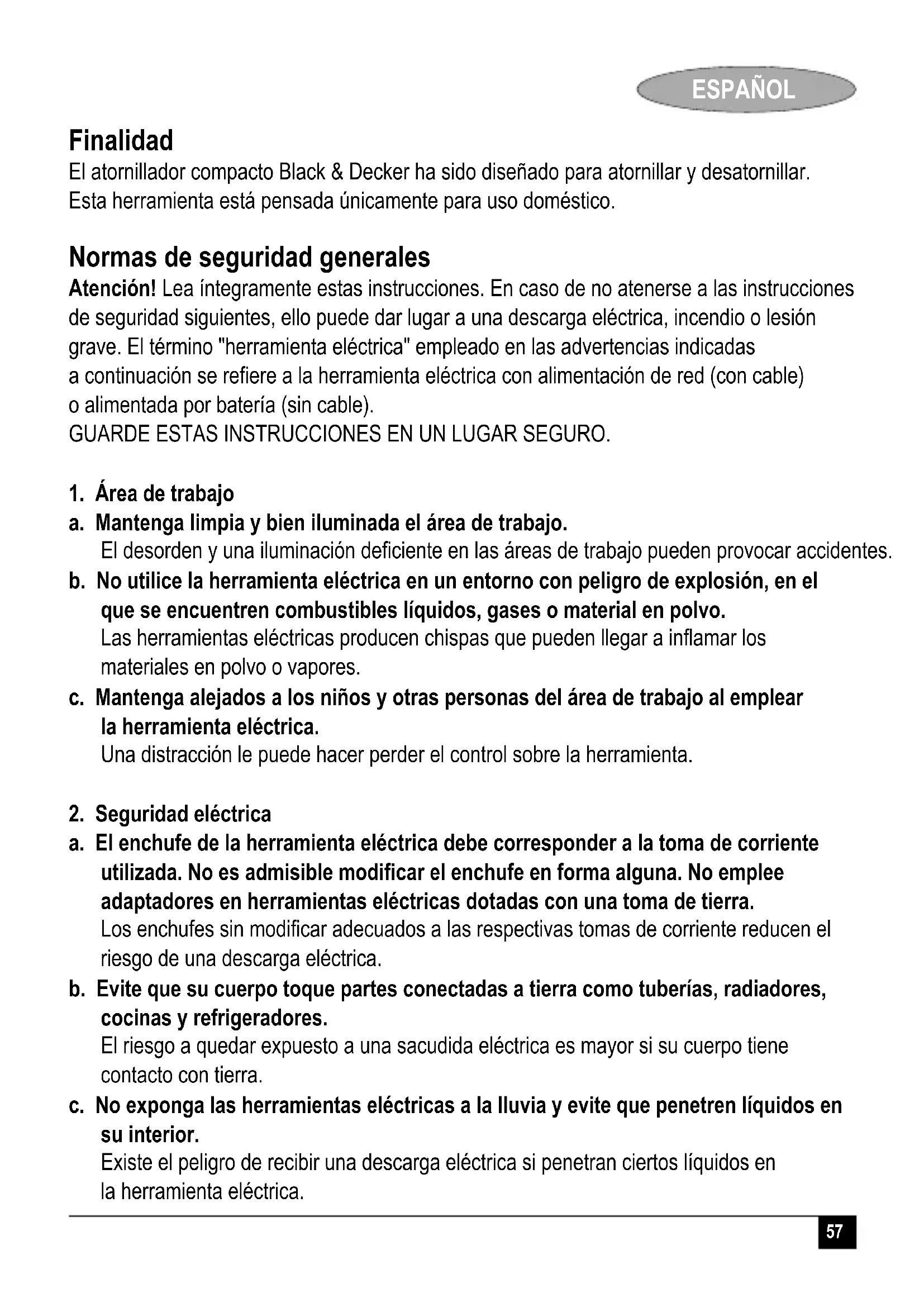

a. Mantenga limpia y bien iluminada el área de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b. No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c. Mantenga alejados a los niños y otras personas del área de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplee adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica. b. Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c. No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.58 ESPAÑOL d. Cuide el cable de alimentación. No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, bordes afilados o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e. Al trabajar con la herramienta eléctrica en la intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de una herramienta eléctrica puede provocarle serias lesiones. b. Utilice un equipo de protección y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos. c. Evite una puesta en marcha accidental de la herramienta. Compruebe que el interruptor esté en la posición de apagado antes de enchufar la herramienta. Transportar la herramienta eléctrica con el dedo sobre el interruptor o enchufarla con el interruptor encendido puede provocar accidentes. d. Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta o llave colocada en una pieza giratoria puede producir lesiones al ponerse a funcionar. e. Sea precavido. Mantenga un apoyo firme sobre el suelo y conserve el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f. Lleve puesta una vestimenta de trabajo adecuada. No lleve vestidos anchos ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas y el pelo largo se pueden enganchar con las piezas en movimiento.59 ESPAÑOL g. Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

4. Uso y cuidado de herramientas eléctricas

a. No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b. No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar. c. Saque el enchufe de la red antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta. Esta medida preventiva reduce el riesgo de conectar accidentalmente la herramienta eléctrica. d. Guarde las herramientas eléctricas fuera del alcance de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas e. Cuide sus herramientas eléctricas con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa haga que la reparen antes de volver a utilizarla. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f. Mantenga las herramientas de corte limpias y afiladas. Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor. g. Utilice herramientas eléctricas, accesorios, útiles de herramienta, etc. de acuerdo con estas instrucciones y en la manera indicada específicamente para esta herramienta eléctrica. Considere en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.60 ESPAÑOL

5. Uso y cuidado de herramientas con batería

a. Cerciórese de que el aparato esté desconectado antes introducir la batería. No introduzca la batería en la herramienta con el interruptor encendido ya que puede provocar accidentes. b. Recargue la batería únicamente con el cargador especificado por el fabricante. Un cargador adecuado para un tipo de batería puede provocar un incendio si se utiliza con otra batería. c. Use las herramientas únicamente con las baterías específicamente designadas. El uso de cualquier otra batería puede provocar lesiones o un incendio. d. Cuando no utilice la batería, manténgala alejada de objetos metálicos como clips, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pueda dar lugar a una conexión entre los bornes. El cortocircuito entre los bornes de la batería puede ocasionar quemaduras o un incendio. e. Un mal uso puede dar lugar a que la batería pierda líquido; evite cualquier contacto con el líquido. Si accidentalmente entra en contacto con el líquido, enjuáguese con agua. Si le entra líquido en los ojos, busque rápidamente asistencia médica. El líquido que pierde la batería puede ocasionar irritación o quemaduras.

a. Haga reparar su herramienta eléctrica sólo por personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Solamente así se garantiza la seguridad de la herramienta eléctrica. Instrucciones de seguridad adicionales para baterías y cargadores Baterías Nunca, por ningún motivo, trate de abrir la batería. No exponga la batería al agua. No las almacene en lugares donde la temperatura pueda superar los 40 °C. Cargue las baterías únicamente a temperaturas entre 4 y 40 °C. Recargue utilizando únicamente el cargador suministrado con la herramienta. Cuando deseche las baterías, siga las instrucciones indicadas en la sección "Protección del medio ambiente". No arroje la batería al fuego. No intente cargar baterías en mal estado.61 ESPAÑOL Cargadores Use el cargador Black & Decker únicamente para cargar baterías del tipo suministrado. Otras baterías podrían estallar, causando daños y lesiones personales. Nunca intente cargar baterías no recargables. Sustituya inmediatamente los cables defectuosos. No exponga el cargador al agua. No abra el cargador. No manipule el cargador. El cargador está pensado únicamente para su uso en interiores. Antes de la utilización, lea el manual de instrucciones. Transformador aislante a prueba de averías La alimentación de corriente está separada eléctricamente de la salida del transformador. El cargador se desconecta automáticamente si la temperatura ambiente es demasiado elevada. A consecuencia de esto el cargador quedará inoperativo. El cargador debe desconectarse del suministro de red y llevarse a un centro de servicio técnico autorizado para su reparación. Seguridad eléctrica Su cargador tiene doble aislamiento; por consiguiente, no se requiere conexión a tierra. El cargador ha sido diseñado para un solo voltaje. Compruebe siempre que el voltaje de la red corresponde al valor indicado en la placa de características. No intente nunca sustituir el cargador por un enchufe normal a la red. Este aparato no ha sido concebido para ser utilizado por jóvenes ni personas discapacitadas sin supervisión. Debe vigilarse a los niños para asegurarse de que no jueguen con el aparato. Si el cable eléctrico está estropeado, debe ser sustituido por el fabricante o un servicio técnico autorizado de Black & Decker con el fin de evitar accidentes.62 ESPAÑOL Vista general

1. Interruptor de encendido/apagado

2. Guía de deslizamiento de avance/retroceso

5. Enchufe del cargador

6. Conector del cargador

Montaje Montaje y desmontaje de una punta (fig. B) Esta herramienta usa puntas para atornillar con una espiga hexagonal de 6,35 mm (1/4"). Para acoplar una punta, inserte el eje de la punta en el portapuntas (3). Para retirar una punta, saque el eje de la punta del portapuntas (3). Uso Antes del primer uso, cargue la batería durante 16 horas como mínimo. Carga de la batería (fig. A) Para cargar la batería, inserte el enchufe del cargador (5) en el conector (6). Enchufe el cargador (4). Deje la herramienta conectada al cargador durante 8 - 10 horas. Durante la carga es posible que el cargador emita un zumbido y se caliente; esto es normal y no es indicio de ningún problema. Generalmente, un tiempo de carga de 8 horas permitirá que la herramienta funcione a un nivel eficaz de potencia en la mayoría de los trabajos. No obstante, una carga de hasta 10 horas podría incrementar, significativamente, el tiempo de uso, dependiendo de la batería y de las condiciones de carga. Antes de utilizar la herramienta, desenchufe el cargador y desconecte la herramienta del mismo. ¡Atención! No utilice la herramienta mientras esté conectada al cargador. ¡Atención! No cargue la batería a una temperatura ambiente inferior a 4 °C o superior a 40 °C.63 ESPAÑOL Selección de la dirección de rotación (fig. C) Para apretar tornillos, use la rotación directa (en el sentido de las agujas del reloj). Para aflojar tornillos, use la rotación inversa (en el sentido contrario a las agujas del reloj). Para seleccionar la rotación directa, empuje la guía de deslizamiento de avance/ retroceso (2) hacia la posición delantera. Para seleccionar la rotación inversa, empuje la guía de deslizamiento de avance/ retroceso (2) hacia la posición trasera. Para bloquear la herramienta, coloque la guía de deslizamiento de avance/retroceso en la posición central. Atornillado (fig. C) Seleccione la rotación directa o inversa usando la guía de deslizamiento de avance/retroceso (2). Para encender la herramienta, pulse el interruptor de encendido/apagado (1). Para apagar la herramienta, suelte el interruptor de encendido/apagado (1). Bloqueo del eje Esta herramienta está equipada con un bloqueo del husillo automático de forma que pueda utilizarse como un destornillador normal. Utilice la herramienta de esta forma para aflojar tornillos muy apretados o para apretarlos firmemente. Consejos para un uso óptimo Use siempre el tipo y el tamaño adecuado de punta. Si le resulta difícil apretar los tornillos, intente aplicar una pequeña cantidad de jabón o líquido jabonoso como lubricante. Utilice el bloqueo de husillo para aflojar tornillos muy apretados o para apretarlos firmemente. Sujete siempre la herramienta y la punta en línea recta con el tornillo. Al atornillar en madera, se recomienda hacer un taladro de guía con una profundidad igual a la longitud del tornillo. Este taladro sirve de guía al tornillo e impide que la madera se astille o deforme. Para conocer el tamaño óptimo del taladro de guía, consulte la tabla siguiente. Al atornillar sobre madera dura, realice también un taladro de paso con una profundidad igual a la mitad de la longitud del tornillo. Para conocer el tamaño óptimo del taladro de paso, consulte la tabla siguiente.64 ESPAÑOL Tamaño de tornillo Taladro de guía Taladro de guía Taladro de paso (madera blanda) (madera dura) No. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm No. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm No. 10 (5 mm) 3,0 mm 3,5 mm 5,0 mm Accesorios El rendimiento de la herramienta dependerá del accesorio utilizado. Los accesorios de Black & Decker y Piranha están fabricados según las más altas normas de calidad para ampliar el rendimiento de la herramienta. Utilizando estos accesorios, logrará aprovechar al máximo la herramienta. Esta herramienta usa puntas para atornillar con una espiga hexagonal de 6,35 mm (1/4"). Los accesorios Piranha Super-lok están diseñados para su uso con esta herramienta. Mantenimiento Su herramienta Black & Decker está diseñada para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta. Su cargador no requiere ningún mantenimiento aparte de una limpieza periódica. ¡Atención! Antes de efectuar cualquier mantenimiento en la herramienta, retire la batería de la herramienta. Desenchufe el cargador antes de limpiarlo. Limpie periódicamente las ranuras de ventilación de la herramienta y del cargador con un cepillo suave o un paño seco. Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice ninguna sustancia limpiadora abrasiva o que contenga disolventes. Protección del medio ambiente Separación de desechos. Este producto no debe desecharse con la basura doméstica normal. Si llega el momento de reemplazar su producto Black & Decker o éste ha dejado de tener utilidad para usted, no lo deseche con la basura doméstica normal. Asegúrese de que este producto se deseche por separado.65 ESPAÑOL La separación de desechos de productos usados y embalajes permite que los materiales puedan reciclarse y reutilizarse. La reutilización de materiales reciclados ayuda a evitar la contaminación medioambiental y reduce la demanda de materias primas. La normativa local puede prever la separación de desechos de productos eléctricos de uso doméstico en centros municipales de recogida de desechos o a través del distribuidor cuando adquiere un nuevo producto. Black & Decker proporciona facilidades para la recogida y el reciclado de los productos Black & Decker que hayan llegado al final de su vida útil. Para hacer uso de este servicio, devuelva su producto a cualquier servicio técnico autorizado, que lo recogerá en nuestro nombre. Puede consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, puede consultar en Internet la lista de servicios técnicos autorizados e información completa de nuestros servicios de posventa y contactos en la siguiente dirección: www.2helpU.com Baterías Las baterías Black & Decker pueden recargarse muchas veces. Cuando se agoten, deséchelas respetando las normas de protección del medio ambiente: Utilice la batería hasta que se agote por completo y luego retírela de la herramienta. Las baterías NiCd y NiMH son reciclables. Llévelas a cualquier servicio técnico autorizado o a un centro de reciclado. Características técnicas KC360NM Voltaje V

3,6 Velocidad sin carga min

Par de apriete máximo Nm 5,0 Portapuntas mm 6,35 (1/4") Capacidad de batería Ah 1,2 Peso kg 0,466 ESPAÑOL Cargador Tensión de la red V

Tiempo aproximado de carga h 8-10 Peso kg 0,25 Declaración de conformidad CE KC360NM Black & Decker declara que estos productos cumplen las normas siguientes:

(presión acústica) 63,5 dB(A), L

(potencia acústica) 74,5 dB(A), vibraciones soportadas en mano/brazo 0,32 m/s

(incertidumbre de presión acústica): 3 dB(A),

(incertidumbre de potencia acústica) 3 dB(A) Kevin Hewitt Director de Ingeniería del Consumidor Spennymoor, County Durham DL16 6JG, Reino Unido 1-12-2006 Garantía Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es una añadido, y en ningún caso un perjuicio para sus derechos estatutarios. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio. Si un producto Black & Decker resultará defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que: El producto haya sido utilizado con propósitos comerciales, profesionales o de alquiler; El producto haya sido sometido a un uso inadecuado o negligente; El producto haya sufrido daños causados por objetos o sustancias extrañas o accidentes;67 ESPAÑOL Se hayan realizado reparaciones por parte de personas que no sean los servicios de reparación autorizados o personal de servicios de Black & Decker; Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al servicio técnico de reparaciones autorizado. Pueden consultar la dirección de su servicio técnico más cercano poniéndose en contacto con la oficina local de Black & Decker en la dirección que se indica en este manual. Como alternativa, se puede consultar en Internet, en la dirección siguiente, la lista de servicios técnicos autorizados e información completa de nuestros servicios de postventa y contactos: www.2helpU.com Visite nuestro sitio web www.blackanddecker.eu para registrar su nuevo producto Black & Decker y mantenerse al día sobre nuestros productos y ofertas especiales. Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.eu68 PORTUGUÊS Utilização A sua aparafusadora compacta Black & Decker foi concebida para aparafusar. Esta ferramenta destina-se apenas ao doméstico. Regras gerais de segurança Advertência! Leia todas as instruções. O não cumprimento das instruções a seguir podem causar choque eléctrico, incêndio e/ou graves lesões. O termo "ferramenta eléctrica" utilizado a seguir refere-se a ferramentas eléctricas com ligação à corrente eléctrica (com cabo) ou operadas a bateria (sem fios). GUARDE BEM ESTAS INSTRUÇÕES.

2. Segurança eléctrica

5. Ficha do carregador

Dirección del detallista

¿Ha recibido usted esta herramienta como regalo?

◆ Is deze machine uw eerste aankoop? ◆ ¿Es esta herramienta la primera de este tipo?

Adres ◆ Dirección ◆ Morada
