Type de produit	Visseuse à batterie (tournevis compact)
Marque	Black & Decker
Modèle	KC360NM
Tension (batterie)	3,6 V courant continu
Capacité de la batterie	1,2 Ah
Vitesse à vide	180 tr/min
Couple max.	5,0 Nm
Embout de vissage	6,35 mm (1/4 pouce) hexagonal
Tension d'entrée du chargeur	230 V courant alternatif
Temps de charge	Environ 8–10 heures
Poids (appareil)	0,4 kg
Poids (chargeur)	0,25 kg
Indice de protection	Double isolation (aucune mise à la terre nécessaire)
Garantie	24 mois à compter de la date d'achat
Rotation droite/gauche	Oui, sélectionnable par commutateur
Blocage de broche	Automatique, permet le vissage manuel
Domaine d'application	Vissage dans le bois, le plastique et le métal (bricolage)
Accessoires	Lames de vissage Piranha Super-lok avec tige hexagonale de 6,35 mm
Entretien	Nettoyage régulier des fentes d'aération avec une brosse douce
Protection de l'environnement	Élimination séparée ; batterie et appareil recyclables
Consignes de sécurité	Respecter les règles de sécurité générales pour les outils électriques

FOIRE AUX QUESTIONS - KC360NM BLACK & DECKER

Comment charger la batterie du Black & Decker KC360NM ?

Branchez le chargeur à la prise de l'appareil et branchez le chargeur sur la prise secteur. Le temps de charge est de 8–10 heures. Chargez uniquement à des températures ambiantes comprises entre 4 °C et 40 °C.

La visseuse peut-elle également être utilisée comme tournevis normal ?

Oui, l'appareil dispose d'un blocage de broche automatique. Lorsque le moteur est éteint, vous pouvez travailler comme avec un tournevis normal.

Comment changer le sens de rotation ?

Le commutateur de rotation droite/gauche se trouve au-dessus de l'interrupteur marche/arrêt. Pour la rotation droite (vissage), poussez vers l'avant, pour la rotation gauche (dévissage), poussez vers l'arrière. La position centrale verrouille l'appareil.

Quels embouts conviennent au KC360NM ?

Le porte-embout est conçu pour les lames de vissage avec tige hexagonale de 6,35 mm (1/4 pouce). Utilisez des accessoires d'origine Black & Decker ou Piranha Super-lok.

Que faire si la batterie ne se charge plus ?

Vérifiez la température ambiante (4–40 °C). Si le chargeur surchauffe, il s'éteint automatiquement. Débranchez-le du secteur et faites-le réparer par un centre de service agréé. Ne chargez jamais une batterie endommagée.

La visseuse est-elle adaptée aux travaux lourds ?

Le couple maximal est de 5,0 Nm. Il est conçu pour des travaux de vissage légers à moyens dans le bois, le plastique et le métal. Pour les tâches lourdes, un appareil plus puissant est recommandé.

Comment éliminer la batterie dans le respect de l'environnement ?

Déchargez complètement la batterie et retirez-la de l'appareil. Apportez-la dans un atelier agréé ou un centre de recyclage. Les batteries NiCd et NiMH sont recyclables.

L'appareil nécessite-t-il un entretien ?

L'entretien se limite à un nettoyage régulier. Retirez la batterie et nettoyez les fentes d'aération avec une brosse douce ou un chiffon sec. Le boîtier du moteur peut être nettoyé avec un chiffon humide.

Quelle est la durée de la garantie ?

Black & Decker offre une garantie de 24 mois à compter de la date d'achat pour les défauts de matériel et de fabrication. La présentation de la preuve d'achat est requise. La garantie ne s'applique pas en cas d'utilisation commerciale ou de traitement inapproprié.

L'appareil peut-il être utilisé par des enfants ?

Cet appareil ne doit pas être utilisé par des personnes jeunes ou faibles sans surveillance. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

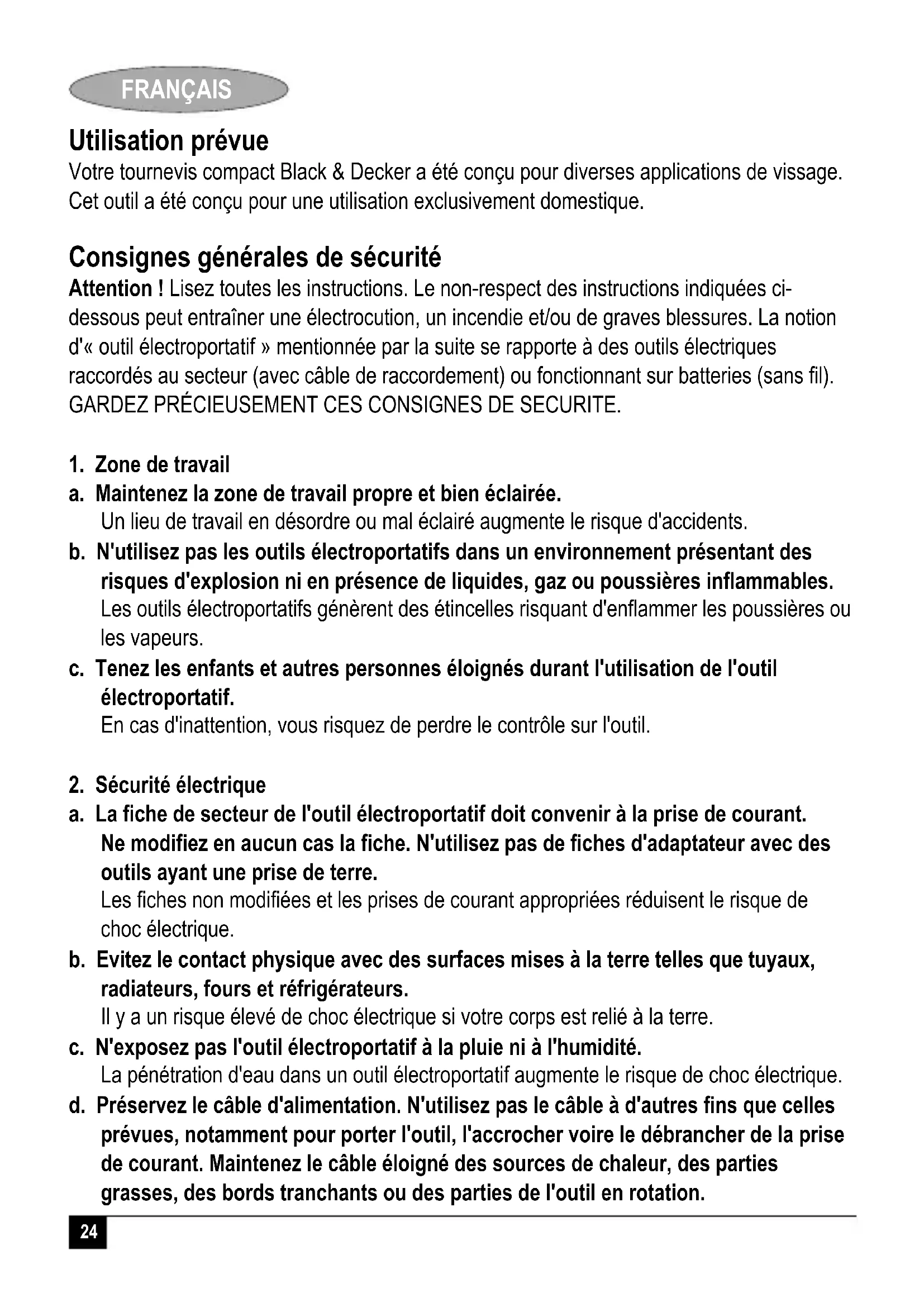

MODE D'EMPLOI KC360NM BLACK & DECKER

Votre tournevis compact Black & Decker a été conçu pour diverses applications de vissage. Cet outil a été conçu pour une utilisation exclusivement domestique.

Consignes générales de sécurité

Attention ! Lisez toutes les instructions. Le non-respect des instructions indiquées ci-dessous peut entraîner une électrocution, un incendie et/ou de graves blessures. La notion d'« outil électroportatif » mentionnée par la suite se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur batteries (sans fil). GARDEZ PRÉCIEUSEMENT CES CONSIGNES DE SECURITE.

1. Zone de travail

a. Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b. N'utilisez pas les outils électroportatifs dans un environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inflammables.

Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.

c. Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif.

En cas d'inattention, vous risquez de perdre le contrôle sur l'outil.

1. Sécurité électrique

a. La fiche de secteur de l'outil électroportatif doit convenir à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des outils ayant une prise de terre.

Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.

b. Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs.

Il y a un risque élevé de choc électrique si votre corps est relié à la terre.

c. N'exposez pas l'outil électroportatif à la pluie ni à l'humidité.

La pénétration d'eau dans un outil électroportatif augmente le risque de choc électrique.

d. Préservez le câble d'alimentation. N'utilisez pas le câble à d'autres fins que celles prévues, notamment pour porter l'outil, l'accrocher voire le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'outil en rotation.

Un câble endommagé ou enchevêtré augmente le risque de choc électrique.

e. Si vous utilisez l'outil électroportatif à l'extérieur, utilisez une rallonge homologuée pour utilisation à l'air libre.

L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque de choc électrique.

1. Sécurité personnelle

a. Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens quand vous utilisez l'outil électroportatif. N'utilisez pas l'outil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'outil peut entraîner de graves blessures.
b. Portez des équipements de protection. Portez toujours des lunettes de protection. Le port d'équipements de protection personnelle tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque ou protection auditive, selon le travail à effectuer, réduit le risque de blessures.
c. Evitez une mise en route accidentelle. Avant de brancher l'outil, vérifiez que l'interrupteur est sur la position arrêt.

Le transport ou le branchement d'outils électroportatifs avec l'interrupteur en position marche est une invite à l'accident.

d. Enlevez tout outil ou clé de réglage avant de mettre l'appareil en marche.

Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.

e. Ne surestimez pas vos capacités. Conservez en permanence votre équilibre et les deux pieds à terre.

Vous contrôlerez mieux l'outil dans des situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. N'approchez pas les cheveux, vêtements ou gants des parties de l'appareil en rotation. Les vêtements amples, les bijoux ou les cheveux longs peuvent être attrapés dans les pièces en mouvement.
g. Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez qu'ils sont correctement raccordés et utilisés.

L'utilisation de tels dispositifs réduit les dangers dus aux poussières.

1. Utilisation des outils électroportatifs et précautions
   a. Ne surchargez pas l'appareil. Utilisez l'outil électroportatif approprié pour le travail à effectuer.

Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il a été conçu.

FRANÇAIS

b. N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux.

Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.

c. Retirez la fiche de la prise de courant avant d'effectuer des réglages sur l'appareil, de changer les accessoires ou de ranger l'outil.

Cette mesure de précaution empêche une mise en marche par mégarde.

d. Rangez les outils électroportatifs hors de portée des enfants. Ne laissez pas les personnes n'étant pas familiarisées avec l'outil ou n'ayant pas lu ces instructions l'utiliser.

Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.

e. Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées ; vérifiez qu'il n'y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser.

De nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f. Maintenez les outils de coupe aiguisés et propres.

Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g. Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions et aux prescriptions en vigueur pour ce type d'outils. Tenez compte également des conditions de travail et du travail à effectuer.

L'utilisation des outils électroportatifs à d'autres fins que celles prévues peut entraîner des situations dangereuses.

1. Utilisation des outils à batterie et précautions

a. Assurez-vous que l'interrupteur est effectivement en position d'arrêt avant d'insérer la batterie.

L'introduction de la batterie dans l'outil alors que son interrupteur est sur la position marche est susceptible de provoquer un accident.

b. Ne rechargez la batterie qu'avec le chargeur spécifié par le fabricant.

Un chargeur prévu pour un type de batterie présente un risque d'incendie s'il est utilisé avec un autre type de batterie.

c. N'utilisez les outils électroportatifs qu'avec les batteries spécifiquement conçues pour eux.

L'utilisation d'autres batteries peut comporter un risque de blessures ou d'incendie.

d. Quand vous ne l'utilisez pas, rangez la batterie loin d'autres objets métalliques tels que trombones, pièces, clous, vis ou autres pouvant créer une connexion entre deux bornes.

Court-circuiter les bornes de la batterie peut provoquer des brûlures ou un incendie.

e. Dans des conditions inappropriées, la batterie peut rejeter du liquide. Évitez le contact. Si un contact accidentel se produit, rincez à l'eau. Si le liquide touche les yeux, consultez un médecin.

Le liquide rejeté par la batterie peut causer une irritation cutanée ou des brûlures.

1. Réparations

a. Faites réparer votre outil électroportatif uniquement par du personnel qualifié et seulement avec des pièces de rechange d'origine.

Cela garantira le maintien de la sécurité de votre outil.

Instructions de sécurité supplémentaires pour les batteries et chargeurs

Batteries

◆ Ne tentez jamais d'ouvrir pour quelque raison que ce soit.
◆ N'exposez pas la batterie à l'humidité.
- Ne stockez pas dans des endroits où la température peut dépasser 40 °C.
◆ Chargez uniquement à température ambiante, entre 4 °C et 40 °C.
◆ Chargez uniquement en utilisant le chargeur fourni avec l'outil.
Lorsque vous jetez des batteries, suivez les instructions données à la section « Protection de l'environnement ».
◆ N'incinérez pas la batterie.
◆ Ne chargez pas une batterie endommagée.

Chargeurs

◆ Utilisez uniquement votre chargeur Black & Decker pour charger les batteries fournies avec votre outil ou de même type et modèle. D'autres batteries pourraient exploser et causer des dommages ou blessures.
◆ Ne tentez jamais de charger des batteries non-rechargeables.
◆ Remplacez immédiatement les fils électriques défectueux.
◆ Ne mettez pas le chargeur en contact avec de l'eau.
◆ N'ouvrez pas le chargeur.
◆ Ne testez pas le chargeur.

FRANÇAIS

manuel d'instruction avant utilisation.

rmateur à sécurité intrinsèque. L'alimentation secteur est électriquement séparée de la sortie du transformateur.

geur s'arrête automatiquement si la température ambiante est trop élevée. Par conséquent, le chargeur devient inutilisable. Le chargeur doit être débranchée du secteur puis apportée à un centre d'entretien agréé pour réparation.

Sécurité électrique

Ce chargeur a une double isolation; un branchement à la terre n'est donc pas nécessaire. Vérifiez si la tension du chargeur correspond à la tension secteur. Ne tentez jamais de remplacer le chargeur par une prise au secteur normale.

• Cet appareil n'est pas destiné à être utilisé par des jeunes ou des personnes infirmes sans supervision. Les enfants ne doivent pas jouer avec l'appareil.
  Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un centre de réparation agréé Black & Decker afin d'éviter tout accident.

Généralités

1. Bouton marche/arrêt
2. Sélecteur de rotation droite / gauche
3. Porte-embout

Fig. A

1. Chargeur
2. Prise de chargeur
3. Connecteur pour chargeur

Montage

Mise en place et retrait d'un embout de tournevis (fig. B)

Cet outil utilise des embouts de tournevis avec une queue hexagonale de 6,35 mm (1/4").

Pour mettre en place un embout, insérez sa tige dans le support d'embout (3).
Pour retirer un embout, tirez sa tige hors du support d'embout (3).

Utilisation

◆ Chargez la batterie pendant au moins 16 heures avant la première utilisation.

Chargement de la batterie (fig. A)

◆ Pour recharger la batterie, insérez la prise de charge (5) dans le connecteur (6).
♦ Branchez le chargeur (4).
◆ Laissez l'outil branché sur le chargeur pendant 8 - 10 heures.

Le chargeur peut siffler et chauffer pendant le chargement ; c'est normal et n'indique pas de problème particulier.

Généralement une charge de l'outil pendant 8 heures lui permet de fonctionner à un niveau de puissance adapté à la plupart des travaux. Toutefois, un temps de charge de 10 heures peut accroître considérablement la durée d'utilisation, en fonction de la batterie et des conditions de charge.

◆ Avant d'utiliser l'outil, débranchez le chargeur et déconnectez l'outil du chargeur.

Attention ! Veillez à ne pas utiliser l'outil lorsqu'il est branché au chargeur.

Attention ! Ne chargez pas la batterie à une température ambiante inférieure à 4 °C ou supérieure à 40 °C.

Sélection du sens de rotation (fig. C)

Pour serrer les vis, utilisez la rotation vers l'avant (dans le sens des aiguilles d'une montre).

Pour desserrer les vis, utilisez la rotation en arrière (sens inverse).

◆ Pour sélectionner la rotation vers l'avant, poussez le sélecteur de rotation droite / gauche (2) vers la position avant.
Pour sélectionner la rotation vers l'arrière, poussez le sélecteur de rotation droite / gauche (2) vers la position arrière.
Pour verrouiller l'outil, réglez le sélecteur de rotation droite / gauche sur la position centrale.

FRANÇAIS

Vissage (fig. C)

♦ Sélectionnez la rotation vers la droite ou la gauche à l'aide du sélecteur de rotation droite / gauche (2).
Pour allumer l'outil, appuyez sur l'interrupteur marche/arrêt (1).
Pour éteindre l'outil, relâchez l'interrupteur marche/arrêt (1).

Verrouillage de l'arbre

Cet outil est doté d'un dispositif de blocage d'axe automatique afin de pouvoir être utilisé comme un tournevis normal. Utilisez l'outil réglé de cette façon pour dévisser des vis très serrées ou pour les visser à fond.

Conseils pour une utilisation optimale

◆ Utilisez toujours le bon type et la bonne taille d'embout de tournevis.
- Si les vis sont difficiles à serrer, essayez d'appliquer un petit peu de liquide vaisselle ou de savon comme lubrifiant.
◆ Utilisez le verrouillage de l'arbre pour dévisser des vis très serrées ou pour les visser à fond.
♦ Tenez toujours l'outil et l'embout de tournevis en ligne droite par rapport à la vis.
Lorsque vous vissez dans du bois, nous vous conseillons de percer un orifice de guidage d'une profondeur égale à la longueur de la vis. Un orifice de guidage permet de guider la vis et l'empêche de faire éclater ou de tordre le bois. Vous trouverez dans le tableau ci-dessous des conseils pour bien déterminer la taille idéale de l'orifice de guidage à percer.
Lorsque vous devez visser dans un bois dur, percez aussi un orifice de passage d'une profondeur égale à la moitié de la longueur de la vis. Vous trouverez dans le tableau ci-dessous des conseils pour bien déterminer la taille idéale de l'orifice de passage à percer.

Taille de la vis Orifice de guidage ∅ Orifice de guidage ∅ Orifice de passage (bois tendre) (bois dur)

No. 6 (3,5 mm) 2,0 mm 2,5 mm 3,6 mm

No. 8 (4 mm) 2,5 mm 3,0 mm 4,5 mm

Les performances de votre outil dépendent de l'accessoire que vous utilisez. Les accessoires Black & Decker et Piranha sont conçus selon les normes de haute qualité pour améliorer les performances de votre outil. En utilisant ces accessoires, vous obtiendrez les meilleurs résultats de votre outil.

Cet outil utilise des embouts de tournevis avec une queue hexagonale de 1/4" (6,35 mm). Les accessoires Piranha Super-lok sont conçus pour être utilisés avec cet outil.

Entretien

Votre outil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Votre chargeur ne nécessite aucun entretien autre qu'un nettoyage régulier.

Attention ! Avant de procéder à tout entretien de l'outil, retirez la batterie. Débranchez le chargeur avant de le nettoyer.

- Nettoyez régulièrement les orifices de ventilation de votre outil et le chargeur à l'aide d'une brosse douce ou d'un chiffon sec.

- Nettoyez régulièrement le carter du moteur à l'aide d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant.

Protection de l'environnement

Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.

Si vous décidez de remplacer ce produit Black & Decker, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques Rendez-le disponible pour une collecte séparée.

La collecte séparée des produits et emballages usés permet le recyclage des articles afin de les utiliser à nouveau. Le fait d'utiliser à nouveau des produits recyclés permet d'éviter la pollution environnementale et de réduire la demande de matières premières.

Les réglementations locales peuvent permettre la collecte séparée des produits électriques du foyer, dans des déchetteries municipales ou auprès du revendeur vous ayant vendu votre nouveau produit.

Black & Decker fournit un dispositif permettant de collecter et de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

FRANÇAIS

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Batteries

atteries Black & Decker peuvent être rechargées de nombreuses fois. A la fin de leur durée de vie technique, jetez les batteries en respectant l'environnement :

♦ Videz complètement la batterie, puis retirez-la de l'outil.
- Les batteries NiCd et NiMH sont recyclables. Apportez-les à votre réparateur agréé ou à un centre de recyclage local.

Caractéristiques techniques

KC360NM
Voltage V	DC 3,6
Vitesse à vide min	-1 180
Couple max. Nm 5,0
Porte-embout mm 6,35 (1/4")
Capacité de la batterie Ah 1,2
Poids kg 0,4
Chargeur
Tension secteur V	AC 230
Temps de chargement approx. h 8-10
Poids kg 0,25

Déclaration de conformité CE

KC360NM

Black & Decker déclare que ces produits sont conformes à :

L_pA (pression sonore) 63,5 dB(A), L_WA (puissance acoustique) 74,5 dB(A), poids de la vibration sur la main/bras 0,32 m/s²

K_pA (incertitude de la pression acoustique) 3 dB(A),

K_WA (incertitude de la pression acoustique) 3 dB(A)

K. Hewitt

Kevin Hewitt

Directeur Ingénierie Client

Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l'Union Européenne et de la Zone de Libre Echange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

• Le produit a été utilisé dans un but commercial, professionnel, ou a été loué.
• Le produit a été mal utilisé ou avec négligence.
• Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents.
  ◆ Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

FRANÇAIS

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel.

Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante :

www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales.

Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.fr

Uso previsto

timbre a l'adresse de Black & Decker dans votre pays

Français Découpez cette partie est envoyez-la sous enveiolope
