BRUKSANVISNING BDCS361 BLACK & DECKER

Kalibrering av Gyro-kontrollen

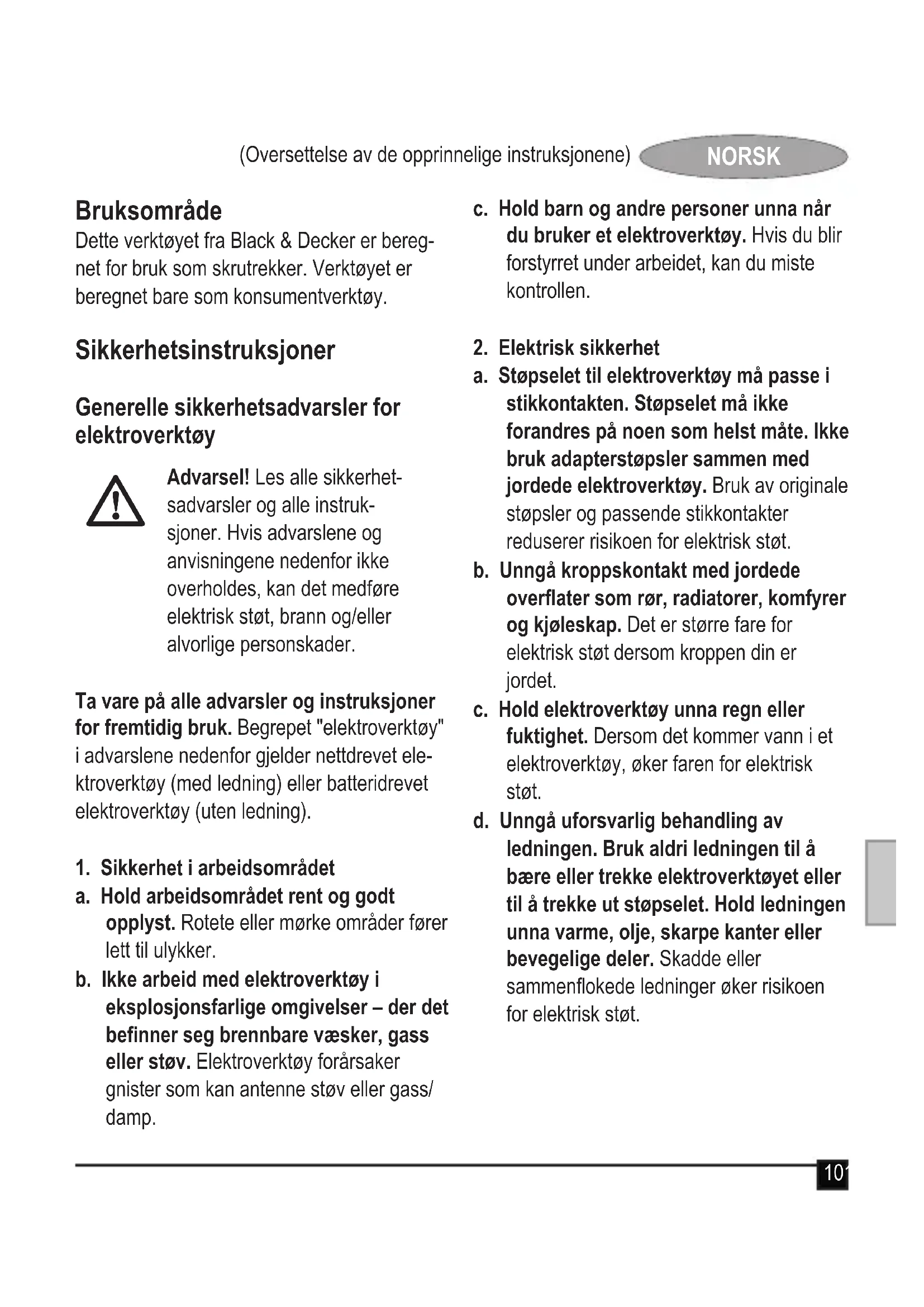

Dette verktøyet fra Black & Decker er beregnet for bruk som skrutrekker. Verktøyet er beregnet bare som konsumentverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler forelektroverktoy

Advarsel! Les alle sikkerhet-sadvarsler og alle instruk-sjoner. Hvis advarslene og anvisingene nedenfor ikke overholds, kan det medføre elektrisk støt, brann og/eller alvorlige persorskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene nedenfor gjelder nettdrevet elektronverktøy (med ledning) eller batteridrevet elektronverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet
   a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder førerlett til ulykker.
   b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser - der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan anteenne støv eller gass/ damp.

c. Hold barn og andre personer unna nár du bruker et elektroverktøy. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen.

1. Elektrisk sikkerhet

a. Stöpselet til elektroverktøy på passer i stikkontakten. Stöpselet pågressive forandes på noen som helst på. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende stikkontakter reduserer risikoen for elektrisk støt.
b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjoleskap. Det er større fare for elektrisk støt dersom kroppen din er jordet.
c. Hold elektroverktøy unna regn eller fuktighet. Dersom det kommt vann i et elektroverktøy, øker faren for elektrisk støt.
d. Unngå uforsvarlig behandling av ledningen. Bruk aldri ledningen til Å bare erller trekke elektroverktøyet ull a trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter ull bevegelige deler. Skadde ull sammenflokede ledninger øker risikoen for elektrisk støt.

NORSK

(Oversettelse av de opprinnelige instruksjonene)

e. Nå du bruker et elektroverktøy utendørs, ma du bruke en skjøteledning som er egnet for utendørs bruk. Nå du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
f. Hvis du ikke kan unngå Å bruke et elektroverktøy på et fuktig sted,Bruker du strømforsyning som er beskyttet med jordfeilbryter. Bruk av jordfeilbryter reduserer risikoen for elektrisk støt.

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis fornuft när du arbeider med et elektroverktøy. Ikke bruk elektroverktøn nr du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et oyebliks uoppmerksomhet under bruk av verktoyet kan fore til alvorlige personskader.
b. Bruk personlig verneutstyr. Bruk alltid vernebriller. Bruk av personlig verneutstyr, for eksempel stovmaske, sklisikre vernesko, hjelm eller horselvern som passer til forholdene, reduserer risikoen for persorskader.
c. Forhindre utilsiktet start. Kontroller at bryteren stared i posisjon "av" for du kobler til strømkilden og/eller batteripakken, og for du tar opp aller bærer verktøyet. Det kan fore til ulykker hvis du bærer elektroverktøyet med fingeren på bryteren, eller setter strøm på verktøyet nag bryteren stared på.

d. Fjern eventuelle innstillingsverktoy erler skruverktoy for du slar pa elektroverktoyet. Et skruverktoy erler en nokkel som fortsatt er festet til en roterende del av elektroverktoyet, kan fore til personskade.
e. Ikke strekk deg for langt.Pass pa at du alltid har sikkert fotfeste og god balanse.Da kan du kontrollere elektroverktyet bedre i uventede situasjoner.
f. Bruk egnede klær. IkkeBruk Iostsittende klær erler smykker.Hold här,klær og hansker unna bevegelige deler.Lostsittende toy,smykker ellert langt harekan bli sittende fast i bevegelidge leder.
g. Hvis det kan monteres stovavsug- og oppsmlingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa riktig mate. Bruk av stovoppsamling kan redusere farer i forbindelse med stov.
4. Bruk og behandling av elektroverktøy
a. IkkeBrukmaktpalelectroverktoyet. Bruk riktig elektroverktoy for bruksomradyet.Med et passende elektroverktoy arbeider du bedre og sikrere med den farten det er beregnet for.
b. Ikke bruk elektroverktøyet hvis du ikke kan SLA det pa og av med bryteren. Et elektroverktøy som ikke kan kontrolleres med bryteren, er farlig og ma repareres.

c. Trekk stopselet ut av stikkontakten og/ eller koble fra batteripakken pa elektroverktoyet f#r du utforer innstlinger, bytter tilbehør erler legger elektroverktoyet bort. Disse forebyggende sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktoyet.
d. Elektroverktøy som ikke er iBruk, ma oppbevares utilgjengelig for barn. Ikke la verktøyet bliBrukt av personer som ikke er fortrolig med det, eller som ikke har lest这部分 bruksanvisningen. Elektroverktøy er farlige nár de brukes av uerfarne personer.
e. Sorg for vedlikehold av elektroverktoy. Undersok om bevegelige deler er feiljustert aller blokkert, om deler er skadet, og om det er andre forhold som kan pavisere elektroverktoyets funksjon. Hvis elektroverktoyet er skadet, ma det repareres fbr suk. Darlig vedlikeholdt elektroverktoy er arsaken til mange ulykker.
f. Hold skjæverktøy skarpe og rene. Godt vedlikeholdte skjæverktøy med skarpe egger setter seg ikke sa ofte fast og er lettere Å fjre.
g. Bruk elektroverktøy, tilbehør, bits osv. i henhold tilppe instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utfores. Bruk av elektroverktøy til andre formal enn det som er angitt, kan fore til farlige situasjoner.

1. Bruk og stell av batteriverktøyet
   a. Gjenoppladningen skal bare skje med den laderen som produsenten har spesifisert. En lader som er egnet til en type batteripakke, kan fore til brannrisiko nar den brukes med en annihil batteripakke.
   b. Bruk elektroverktøy bare med spesifikt angitte batteripakker. Bruk av andre batteripakker kan fere til fare for personskader og brann.
   c. När batteripakken不解 er iBruk, ma du oppbevare den atskilt fra andre metallgjenstander som binders, mynter, nokler, spiker, skruer erler andre sma metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av batteriterminalene kan fore til forbrenning ell erbrann.
   d. Under uheldige forhold kan det lekke væske fra batteriet. Unngå Åkommen i kontakt med væsken. Dersom du ved et uhellkommen i kontakt med væsken, mA du skylle med vann. Fär du batterivæske i øynene, mA du i tillegg oppsoke lege. Væske som lekker fra batteriet, kan forårsake irritasjoner erler forbrenninger.

NORSK

(Oversettelse av de opprinnelige instruksjonene)

6. Service

a. Elektroverktøy skal alltid repareres av kvalifisert personell og kun med originale resedeler. Dette sikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhet-sadvarsler for skrutrekkere og skruverktøy med slag

Bruk hørselvern nár du bruker skru- verktoy med slag. Hvis du utsettes for stoy, kan horselen bli redusert.
Bruk hjelpehandtak hvis det folger ned verktoyet. Tap av kontroll kan.fore til personskade.
Hold elektroverktøyet i de isolerte grepene nár du utfører et arbeid hvor festeanordningen kankommen i kontakt med skjulte ledninger.. Hvis festeanordninger kommt ikontakt med en strømførende ledning, kan frittligende metalldeler pa verktøyet blistrømførende, ogBrukeren kan fælektrisk støt.
Bruk klemmer aller andre practiske metoder for a spenne fast og stotte arbeidsstykker pa en stabil plattform. Hvis arbeidsstykker holdes med handen aller inn mot kroppen, vil det vare ustabilit, og dette kanlett fore til at du mister kontrollen.

Det er ikke meningen at dette verktøyet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige aller mentale evner, uller som mangler erfaring og kunnskap, medindre de har fatt oppfølging uller instruksjon när det gjelderBruken av apparatet,fra en person som er ansvarlig for deres sikkerhet. Barn skal vare under oppsyn sa du er sikker pa at de ikke leker med verktøyet.

Andre personers sikkerhet

Det er ikke受到影响 at dette Produktet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige aller mentale evner, uller som mangler erfaring og kunnskap, med minre de har fatt oppfølging uller instruksjon när det gjelderBruken av Produktet, fra en person som er ansvarlig for deres sikkerhet.
Barn skal vare under oppsyn sa du er sikker pa at de ikke leker med produktet.

Andre risikoer

Ved bruk av produit kan det oppsta ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med.

Disse risikoene kan bl forarsaket av feil bruk, langvarig bruk osv.

Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomfør, kan visse gjenvaerende risikoer ikke unngås. Disse omfatter:

Personskader som forarsakes av beroring av en roterende/bevegelig del.
Personskader som forarsakes av at endel, et blad eller tilbehør endres.
Personskader som forarsakes av langvarig bruk av et verktoy. Nár du bruker et verktoy i Lange perioder, ma du sorge for à ta regelmessige pauser.
Svekket horsel.
Helsefarer som forarsakes av innanding av stov som dannes nar du braker verktoyet (eksempel: arbeid med tre, spesielt eik, bok og MDF).

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt mål't i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til a sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan och brakes til en forelpig vurdering av ekspondering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av maten verktøyet blir brukt på. Vibrasjonsnivæt kan øke over nivaet som er oppgitt.

När man vurderer vibrasjonsekponering for a bestemme sikkerhetstiltak som kreves i 2002/44/EF, for a beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man när man anslar vibrasjonsekponeringen, ta hensyn til de faktiskeBruksforholdene og maten verktoyet blir brukt pa, inklert hensyn til alle deler av Brukssyklusen - ogsa de gangene verktoyet slas av, og när det gar pa tomgang, i tillegg til tiden utlseren er innate.

Merking på verktøyet

Følgende symboler vises på verktøyet:

Advarsel! Brukeren ma leshehandboken for a redusere risikoen for personskade.

Ytterligere sikkerhetsinstruktjoner for batterier og ladere

Batterier

(Oversettelse av de opprinnelige instruksjonene)

Ikke forok a lade opp skadede batterier.

Ladere

Black & Decker-laderen skal bare brukes til a lade batteriet i apparatet som laderen kom sammen med. Andre batterier kan sprekke og fere til personskade og materiell skade.
Prov aldri a lade ikke-oppladbare batterier.
Skift ut defekte ledninger umiddelbart.
Ikke utsett laderen for vann.
Ikke apne laderen.
Ikke stikk gjenstander eller fingre ned i laderen.

Laderen er bare beregnet for bruk innendors.

Lesdennehandbokenforbruk.

Elektrisk sikkerhet

Denne laderen er dobbeltisolert. Jording er derfor ikkenodvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spennenign pa typeskiltet. Prov aldri a skifte ut laderen med et vanlig nettstopsel.

Hvis strømledningen blir skadet, ma den skiftes av produsenten eller et autorisert Black & Decker-servicesenter for Å unngå fare.

Funksjoner

Dette verktøyet har enkelte av eller alle funksjonene nedenfor.

1. Bevegelseskontrollaktivator
2. Bitholder
3. Laderkontakt
4. LED-arbeidslampe

Figur A

1. Lader

Montering

Advarsel! Fjern batteriet fra verktoyet før montering.

Sette på og ta av skrutrekkerbit eller pipe (figur B)

Advarsel! Pass på at verktøyet er LAST for Åhindre utilsiktet aktivering av bryteren før du setter på eller tar av tilbehør.

Du setter inn en skrutrekkerbit ved a trykke du den pa plass i bitholderen (2) til den sitter fast.
Nár du skal fjerne en bit, trekker du den rett ut av bitholderen.

Merknad: Gjenta trinnene ovenfor for a ta ut bit/pipe.

Bruk

Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke overbelast det.

Ladning av batteriet (figur C)

Batteriet må lades før对不起 bruk og hver gang det ikke longer gir nok strøm til jobber som tidligerelett ble utført. Batteriet kan blivarmt under ladning.Dette er normalt oginnebærer ikke feil.

Plugg laderpluggen (5) inn i laderkontakten (3) for a lade batteriet.
Sett laderen i stikkontakten.
La verktoyet vare tilkoblet laderen i 16 timer.

Laderen kan summe og blv varm under ladning. Dette er normalt og innebærer ici feil.

Advarsell! Ikke lad batteriet his temperaturen i omgivelsene er under 10^ aller over 40^ . Anbefalt ladetemperatur: ca. 24^ .

Indikator for svakt batteri

När batteriladningen blir lav, begyinner LEDarbeidslampen Å blinke raskt.

Lampen blinker i 5 sekunder när spennen er lav, med dette mønsteret - - - -

Advarsel! Ikke fortsett Å brukeproduktet när batteriene er svake. Lad opp utladete batterier straks.

Indikator for høy temperatur

När driftstemperaturen i kretsen blir for hoy, begyinner LED-arbeidslampen Å blinke med et lang-kort-mønster.

Lampen blinker i 5 sekunder när kretsen har hoy temperatur, sik: - - - - - . La enheten blkjolt ned til den optimale driftstemperaturen pa ca. 24^

Angi opprinnelig startpunkt (figur D)

Hold skrutrekkeren som vist i figur D.
Trykk pa og holdinne bevegelseskontrollaktivatoren (1) bak pa verktoyet med handflaten.
Nar LED-arbeidslampen (4) lyser, er verktyet klart til bruk.
Hvis du skal tilbakestille opprinnelig startpunkt, ma du først slippe bevegelseskontrollaktivatoren (1). Beveg verktøyet til den nye posisjonen, og trykk deretter på og holdinne bevegelseskontrollaktivatoren (1) bak på verktøyet med handflaten.

NORSK

(Oversettelse av de opprinnelige instruksjonene)

Gyrokontrollkalibrering.

Dette verktøyet rekalibrerer seg selv med jejne mellomrom for a sikre at de bevegelsenbaserte gyrokontrollene fungerer riktig. Hvis det virker som kontrollene ikke fungerer riktig, kan verktøyet kalibreres manuelt.

Trykk pa bevegelseskontrollaktivatoren (1).
Slipp på bevegelseskontrollaktivatoren (1).
Plasser verktøyet på et flatt underlag. LED-arbeidslampen (4) blinker to ganger i Iopet av 5 sekunder for a indikere at verktøyet er blitt rekalibrert.

Arbeide i retning fremover (figur E)

Angidetoprinnelige startpunktet.
Drei verktøyet med klokken, og skrutrekkeren aktiveres i retning fremover.

Merknad: Hastigheten til verktoyet bestemmes av hvor mye det dreies.. Litendreining = lavere hastighet. Stordreining = hoyere hastighet.

Arbeide i retning bakover (figur F)

Angi det opprinnelige startpunktet.
Drei verktøyet mot klokken, og skrutrekkeren aktiveres i retning bakover.

Merknad: Hastigheten til verktøyet bestemmes av hvor mye det dreies.

Liten dreining = lavere hastighet.
Stor dreining = hoyere hastighet.

LED-arbeidslampe

LED-arbeidslampen (4) aktiveres automatisk'nar bevegelseskontrollaktivatoren (1) trykkesinn.

Automatisk stopp

For a spare batteriet ved aktivering ved et uhell slar verktoyet seg av automatisk etter 45 sekunder med kontinuerlig bruk. LED- arbeidslampen (4) blinker raskt i 5 sekunder for verktoyet slar seg av.

Råd for optimal bruk

Bruk som skrutrekker

Bruk alltid riktig type og størrelse av skrutrekkerbit.
Hvis skruer er vanskelige a stramme, prover du a bruke litt flytende vaskemiddel eller sape som smoremiddel.
Hold alltid verktoyet og skrutrekkerbiten i rett linje med skruen.

Vedlikehold

Black & Decker-verktøyet ditt er konstrukt for a vare i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjaring for a fungere som det skal til enchver tid.

Laderen krever ikke annet vedlikehold enn regelmessig rengjøring.

Rengjørventilasjonsapningene i verktøyet og laderen jevnlig med en myk børste ellertorrklut.
Rengjør motorhuset jevnlig med en fuktig klut. Ikke bruk slipende eller lsesemiddel-baserte rengjøringsmidler.
- Apne chucken regelmessig, og bank på den for Å fjerne eventuelt stov fra innsiden.

Miljo

Separat avfallshandtering. Dette\ produkt megressive kastes sammen\ med husholdningsavfall.

Hvis brukteprodukter og embalasje leveres atskilt,kanmaterialer resirkuleres og brukes pa nytt. Gjenbruk av resirkulerte materialer bidrar til redusert miljfourrensing og reduserer behovet for ramaterialer.

Det kan vengeance lokale bestemmelse for seperat avfallshandtering for elektriskeprodukter fra husstander på kommunale avfallsplasser erler hos forhandleren, när du kjøper et nytt produit.

Black & Decker har en ordning for innsamling og resirkulering av Black & Decker-produkter som ikke skal brukes longer. Du kan benytte dette tjenesten ved Å levere produktet til et hvilket som helst autorisert serviceverksted.

Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved Å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i/DDne handboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er øgså tilgengelig på Internett: www.2helpU.com

Batterier

La batteriet gå helt tomt og fjern det sä fra verktøyet.

NiCd-, NiMH- og litiumionebatterier kan gjenvinnes. Ta dem med til et autorisert serviceverksted eller til en lokal spesialavfallsstasjon.

Tekniske data

		BDCS361 (H1)
Spenning V	DC	3.6
Hastighet ubelastet Min	-1	200
Maks. dreiemoment (PTI-normering)	Nm	4.3
Batterype		Li-Ion
Batterikapasitet Ah		1.5
Vekt kg		0.3

Lader		905450** type 1
Inngangsspenning	V AC	230
Utgangsspenning V	DC	9
Strøm A		100
Omtrentlig ladetid min		12–15

Lydtrykknivå i henhold til EN 60745:

Lydtrykk (LpA) 63 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (LWA) 74 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN 60745:

Bruk som skrutrekker uten slag (a,h,S) < 2.5 m/s2, usikkerhet (K) 1.5 m/s2

EF-samsvarserklæring

MASKINDIREKTIV

BDCS361

Black & Decker erklærer at disseproduktesom er beskrevet under "Tekniske data", er i

samsvar med:

baksiden av bruksanvisingen.
Undertegnede er ansvarlig for utarbeidelsen
av den tekniske dokumentasjonen og gir
denne erklæringen på vegne av Black &

Decker.

Kevin Hewitt

Vice-President Global Engineering Black & Decker Europe, 210 Bath Road, Slough Berkshire, SL1 3YD Storbritannia 28/05/2013

Garanti

Hvis et Black & Decker-produkt gär i stykker på grunn av material- og/eller fabrikasjonsceil erler har mangler i forhold til spesifikasjonene innen 24 maneder fra kjopet, patar Black & Decker seg Å skifte ut defekte deler, reparereprodukter som har vært utsatt for alminnelig slitasje, eller bytte ut slikeprodukter med minst mulig vanselighet for kunden, med mindre:

Produktet har vaert brukt i yrkes-/næringsvirksomhet ell er til utleie.
Produktet har vaert utsatt for feilaktig bruk eller darelig vedlikehold.
Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
Andre enn autoriserte serviceverksteder aller Black & Deckers serviceteknikere har forsok a reparereprodukte.

For à ta garantien i bruk mà du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan finne ut hvornærmeste autoriserte serviceverksted er, ved á kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i dette handboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er ochsā tilgjengelig på Internett: www.2helpU.com

Besk vart webomrade www.blackanddecker. no for a registre ditt nye Black & Deckerprodukt og for a holde deg oppdatert om nyeprodukter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vart pa www.blackanddecker.no.
