| Producttype | Snoerloze boorschroevendraaier |
| Merk | Black & Decker |
| Model | BL186K1B |
| Spanning | 18 V |
| Onbelast toerental | 0-420 / 0-1650 t/min |
| Maximaal koppel | 52 Nm |
| Boorhoudercapaciteit | 13 mm |
| Boordiameter staal | 13 mm |
| Boordiameter hout | 35 mm |
| Gewicht (zonder accu) | 1,08 kg |
| Accutype | Li-Ion (modellen BL1518, BL2018, BL4018) |
| Lader | 905902** of 906349** |
| Laadtijd | 1,5 tot 10 uur afhankelijk van accu en lader |
| Boorhouder | Snelspan |
| Verlichting | Werk-LED |
| Draairichting | Vooruit/achteruit met vergrendeling |
| Snelheidskiezer | Twee versnellingen (laag/hoog) |
| Koppelinstelling | Ja, 16 posities + boren |
| Garantie | 24 maanden |
Veelgestelde vragen - BL186K1B BLACK & DECKER
Gebruikersvragen over BL186K1B BLACK & DECKER
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schroevendraaier in PDF-formaat gratis! Vind uw handleiding BL186K1B - BLACK & DECKER en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BL186K1B van het merk BLACK & DECKER.

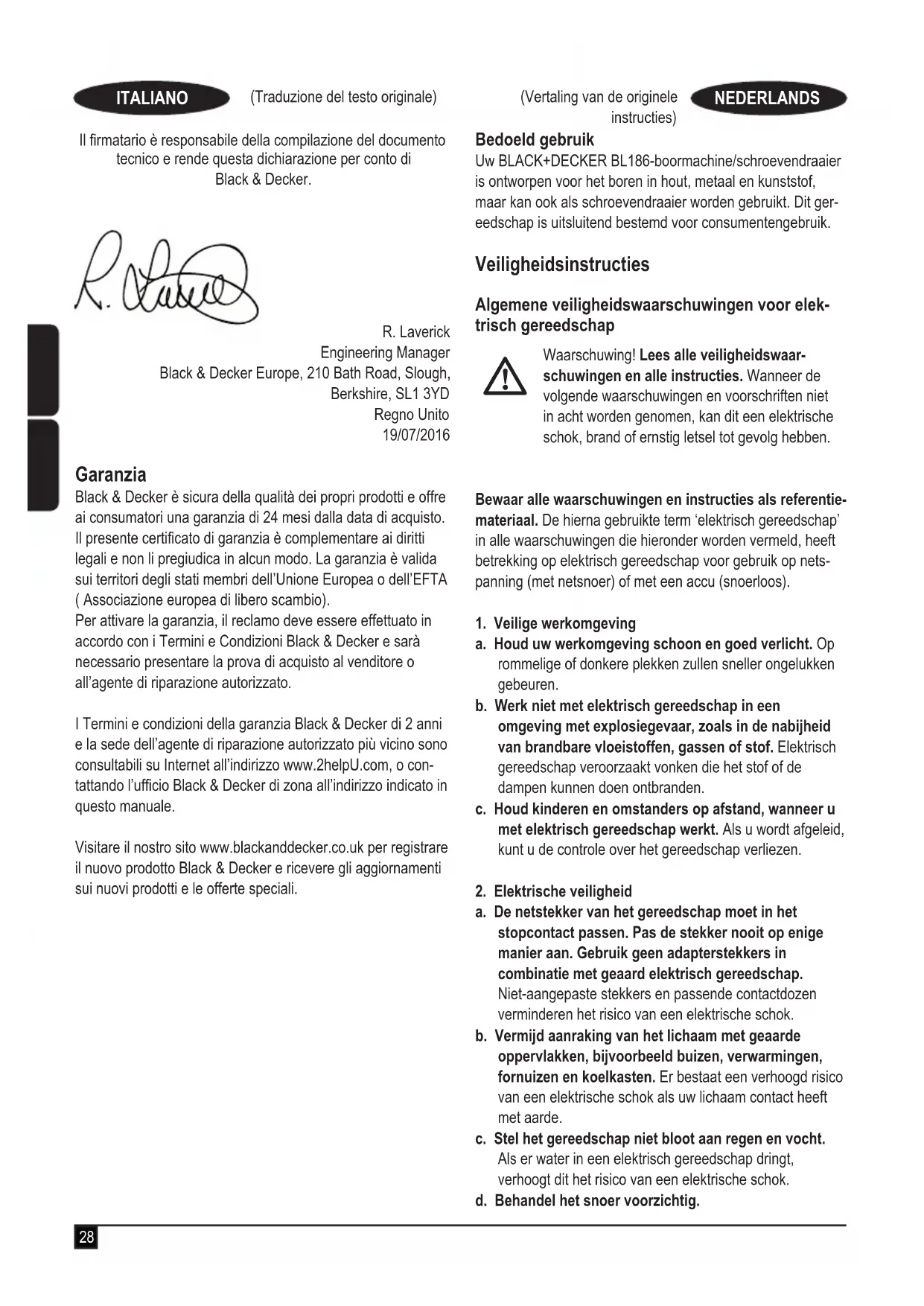

GEBRUIKSAANWIJZING BL186K1B BLACK & DECKER
(Vertaling van de originele instructies)
Bedoeld gebruik
Uw BLACK+DECKER BL186-boormachine/schroevendraaier is ontworpen voor het boren in hout, metaal en kunststof, maar kan ook als schroevendraaier worden gebruikt. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.
Veiligheidsinstructies
Algemene veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Lees alle veiligheidswaarschuwingen en alle instructies. Wanneer de volgende waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en instructies als referentiemateriaal. De hierna gebruikte term 'elektrisch gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).
- Veilige werkomgeving
a. Houd uw werkomgeving schoon en goed verlicht. Op rommelige of donkere plekken zullen sneller ongelukken gebeuren.
b. Werk niet met elektrisch gereedschap in een omgeving met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen doen ontbranden.
c. Houd kinderen en omstanders op afstand, wanneer u met elektrisch gereedschap werkt. Als u wordt afgeleid, kunt u de controle over het gereedschap verliezen.
- Elektrische veiligheid
a. De netstekker van het gereedschap moet in het stopcontact passen. Pas de stekker nooit op enige manier aan. Gebruik geen adapterstekkers in combinatie met geaard elektrisch gereedschap.
Niet-aangepaste stekkers en passende contactdozen verminderen het risico van een elektrische schok.
b. Vermijd aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico van een elektrische schok als uw lichaam contact heeft met aarde.
c. Stel het gereedschap niet bloot aan regen en vocht.
Als er water in een elektrisch gereedschap dringt,
verhoogt dit het risico van een elektrische schok.
d. Behandel het snoer voorzichtig.
Gebruik het snoer nooit om het elektrische gereedschap te dragen of naar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmte, olie, scherpe randen, of bewegende onderdelen. Beschadigde snoeren of snoeren die in de war zijn geraakt, verhogen het risico van een elektrische schok.
e. Gebruik, wanneer u buitenshuis met elektrisch gereedschap werkt, alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor buitenshuis, vermindert het risico van een elektrische schok.
f. Als u met elektrisch gereedschap werkt op een vochtige locatie, gebruik dan een aardlekschakelaar (RCD).
Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
- Persoonlijke veiligheid
a. Blijf alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van elektrische gereedschappen. Gebruik het gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens het werken met elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
b. Draag persoonlijke beschermende uitrusting. Draag altijd oogbescherming. Beschermende uitrusting, zoals een stofmasker, antislip veiligheidsschoenen, een helm, of gehoorbescherming, gebruikt in de juiste omstandigheden, zal het risico op persoonlijk letsel verminderen.
c. Voorkom per ongeluk inschakelen. Controleer dat de schakelaar in de uit-stand staat voordat u het gereedschap aansluit op het stopcontact en/of de accu plaatst en voordat u het gereedschap optilt of gaat dragen. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken.
d. Verwijder instelgereedschap of schroefsleutels voordat u het gereedschap inschakelt. Een steeksleutel of een inbussleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e. Reik niet buiten uw macht. Blijf altijd stevig en in balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situaties.
f. Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.
g. Als voorzieningen voor stofafzuiging of stofopvang kunnen worden gemonteerd, controleer dan dat deze zijn aangesloten en op de juiste wijze worden gebruikt. Het gebruik van stofafzuiging kan aan stof gerelateerde gevaren verminderen.
- Gebruik en onderhoud van elektrisch gereedschap
a. Overbelast het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Met het juiste elektrisch gereedschap kunt u de werkzaamheden waarvoor het gereedschap is ontworpen, beter en veiliger uitvoeren.
b. Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt. Ieder gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact en/of de accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
d. Bewaar elektrisch gereedschap dat niet wordt gebruikt, buiten bereik van kinderen. Laat niet personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen, met het gereedschap werken. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
e. Onderhoud het gereedschap goed. Controleer of bewegende delen van het gereedschap wel goed functioneren en niet klemmen, en of er niet onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat het gereedschap voor gebruik repareren als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f. Houd zaag- en snijdgereedschap scherp en schoon. Goed onderhouden zaaggereedschap met scherpe snijvlakken loopt minder snel vast en is gemakkelijker onder controle te houden.
g. Gebruik elektrisch gereedschap, toebehoren, zaagjes en boortjes, enz., volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Gebruik van het elektrisch gereedschap voor werkzaamheden die anders zijn dan bedoeld, kan leiden tot een gevaarlijke situatie.
- Gebruik en onderhoud van accugereedschap
a. Laad accu's alleen op met de door de fabrikant aanbevolen lader. Een lader die geschikt is voor het ene type accu, kan een risico van brand doen ontstaan bij gebruik met een andere accu.
b. Gebruik elektrisch gereedschap alleen in combinatie met specifiek vermelde accu's. Het gebruik van andere accu's kan gevaar voor letsel en brand opleveren.
c. Houd de accu, wanneer u deze niet gebruikt, weg bij andere metalen objecten zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tot stand kunnen brengen tussen de ene pool en de andere. Als kortsluiting tussen de polen van de accu wordt gemaakt, kan dit tot brandwonden of brand leiden.
d. Wanneer de accu slecht wordt behandeld, kan er vloeistof uit de accu spuiten, vermijd contact met deze vloeistof. Als er per ongeluk contact ontstaat, spoel dan met water. Als de vloeistof in de ogen komt, roep dan tevens medische hulp in. Vloeistof uit de accu kan irritatie en brandwonden veroorzaken.
6. Service
a. Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. De veiligheid van het gereedschap blijft dan gewaarborgd.
Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap
Waarschuwing! Aanvullende veiligheidswaarschuwingen voor boormachines/schroevendraaiers
- Gebruik de extra handgrepen die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
- Houd het gereedschap vast bij de geïsoleerde gree-poppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met onzichtbare draden in aanraking kan komen. Accessoires van gereedschap die in contact komen met bedrading waar spanning op staat, kunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.
Houd het gereedschap vast bij de geïsoleerde greepoppervlakken als u een handeling uitvoert waarbij het bevestigingsmateriaal met onzichtbare draden in aanraking kan komen. Bevestigingsmateriaal dat in contact komt met bedrading die onder stroom staat, kan metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven. -
Zet het werkstuk met klemmen of op een andere praktische manier vast en ondersteun het werkstuk op een stabiele ondergrond. Wanneer u het werkstuk vasthoudt met de hand of het tegen uw lichaam gedrukt houdt, is het instabiel en kunt u de controle verliezen.
-
Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.
- Raak de punt van een boor niet meteen na het boren aan. Deze kan heet zijn.
- Het bedoeld gebruik wordt beschreven in deze gebruiksaanwijzing. Het gebruik van andere accessoires of hulpstukken of uitvoering van andere handelingen met dit gereedschap dan die in deze instructiehandleiding worden aanbevolen, kan leiden tot persoonlijk letsel en/of materiële schade.
Veiligheid van anderen
- Dit gereedschap mag niet worden gebruikt door personen (waaronder kinderen) die lichamelijk of geestelijk mindervalide zijn of die geen ervaring met of kennis van dit gereedschap hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het gereedschap van een persoon die verantwoordelijk is voor hun veiligheid.
Houd toezicht op kinderen zodat zij niet met het apparaat kunnen spelen.
Overige risico's
Er kunnen zich bij het gebruik van dit gereedschap nog meer risico's voordoen, die mogelijk niet in de bijgesloten veiligheidswaarschuwingen worden beschreven. Deze risico's kunnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz.
Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, kunnen bepaalde risico's niet worden uitgesloten. Dit zijn onder meer:
- Verwondingen die worden veroorzaakt door het aanraken van draaiende of bewegende onderdelen.
- Verwondingen die worden veroorzaakt bij het vervangen van onderdelen, messen of accessoires.
- Verwondingen die worden veroorzaakt door langdurig gebruik van gereedschap. Wanneer u langere periodes met de machine werkt, kunt u het beste regelmatig een pauze nemen.
♦ Gehoorbeschadiging. - Gezondheidsrisico's door het inademen van stof dat vrijkomt tijdens het gebruik van uw gereedschap (bijvoorbeeld: het werken met hout, met name eiken, beuken en MDF.)
Trillingen
De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitverklaring, zijn gemeten conform een standaardtestmethode die door EN 60745 wordt verstrekt. Hiermee kan het ene gereedschap met het andere worden vergeleken.
De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.
Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan toenemen tot boven het aangegeven niveau.
Bij beoordeling van de blootstelling aan trillingen met het doel vast te stellen welke veiligheidsmaatregelen 2002/44/EG vereist ter bescherming van personen die tijdens hun werk regelmatig elektrisch gereedschap gebruiken, moet bij een inschatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke gebruiksomstandigheden en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle onderdelen van de bedrijfscyclus, zoals wanneer het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt en ook de aanlooptijd.
Etiketten op het gereedschap
Behalve van de datumcode is het gereedschap voorzien van de volgende symbolen:
Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt.
Aanvullende instructies voor de veiligheid voor accu's en laders (niet meegeleverd met het gereedschap)
Accu's
◆ Probeer nooit om welke reden dan ook de accu open te maken.
◆ Stel de accu niet bloot aan water.
- Bewaar de accu niet op locaties waar de temperatuur kan stijgen tot boven 40 °C.
- Laad de accu uitsluitend op bij een omgevingstemperatuur tussen 10 °C en 40 °C.
- Gebruik alleen de lader die bij het gereedschap is geleverd.
- Gooi lege accu's weg volgens de instructies in het gedeelte "Het milieu beschermen".
Probeer niet beschadigde accu's op te laden.
Laders
- Gebruik de lader van BLACK+DECKER alleen voor de accu's in het gereedschap waarbij de lader is bijgeleverd. Andere accu's kunnen barsten, met letsel en materiële schade tot gevolg.
◆ Probeer nooit niet-oplaadbare accu's op te laden.
◆ Laat een defect snoer direct vervangen.
◆ Stel de lader niet bloot aan water.
◆ Open de lader niet.
♦ Steek nooit een voorwerp in de lader.
De lader is uitsluitend bestemd voor gebruik binnenshuis.
Lees de instructiehandleiding voordat u de lader in gebruik neemt.
Elektrische veiligheid
De lader is dubbel geïsoleerd, en daarom is een aardedraad niet nodig. Controleer altijd dat de netspanning overeenkomt met de waarde op het typeplaatje. Probeer nooit de lader te voorzien van een normale netstekker.
Als het netsnoer is beschadigd, moet het worden vervangen door de fabrikant of een BLACK+DECKER-service-centrum zodat gevaarlijke situaties worden voorkomen.
Functions
Dit apparaat heeft enkele van de volgende functies of al-lemaal.
- Aan/uit-schakelaar
- Vooruit/Achteruit-knop
- Stelring voor aanpassing torsie
- Selectieknop twee snelheden
- Sleutelloze boorkop
- Accu
- Ontgrendelingsknop accu
- LED-werklicht
- Bithouder
Gebruik van het gereedschap
Waarschuwing! Laat het gereedschap op zijn eigen snelheid werken.
Overbelast het gereedschap niet.
De accu opladen - Afbeelding A
De accu moet vóór het eerste gebruik worden opgeladen, en ook zodra de accu niet meer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normaal en duidt niet op een probleem.
Waarschuwing! Laad de accu niet op bij een omgevingstemperatuur lager dan 10 °C of hoger dan 40 °C. De aanbevolen laadtemperatuur ligt op ongev. 24 °C.
Opmerking: De lader functioneert niet als de temperatuur van de accu lager is dan ongeveer 10 °C of hoger dan 40 °C.
Laat de accu in dat geval in de lader zitten. De lader wordt automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.
- Steek de stekker van de lader in een standaard stopcontact van 230 V / 50 Hz.
♦ Schuif de accu in de lader, zoals wordt getoond in afb. A. - Het groene oplaadlampje gaat knipperen ten teken dat de accu wordt opgeladen.
- Wanneer de accu geheel is opgeladen, blijft het groene lampje ononderbroken branden. De accu is volledig opgeladen en kan worden gebruikt of in de lader blijven zitten.
Waarschuwing! Brandgevaar. Wanneer u de lader loskoppelt van het gereedschap, let er dan vooral op dat u eerst de stekker uit het stopcontact trekt en vervolgens het snoer van de lader loskoppelt van het gereedschap.
De accu plaatsen - Afbeelding B
- Plaats de accu in het gereedschap tot u een klik hoort, zoals wordt getoond in Afbeelding B. Controleer dat de accu goed op zijn plaats zit en volledig is vergrendeld.
De accu uitnemen - Afbeelding B inzet
Druk op de accuvrijgaveknop (7) zoals wordt getoond in Afbeelding B1 en trek de accu uit het gereedschap.
Aan/Uit-schakelaar & Vooruit/Achteruit-knop - afbeelding C
- U schakelt de boormachine in (ON) en uit (OFF) door de aan/uit-schakelaar (1), die in afbeelding C wordt getoond, in te trekken en los te laten. Hoe verder de schakelaar wordt ingedrukt, des te hoger is de snelheid van de boormachine.
◆ Met de vooruit/achteruit-knop (2) bepaalt u de draairichting van het gereedschap. Deze knop dient ook als vergrendelingsknop voor de Uit-stand.
U selecteert de draairichting vooruit door de Aan-Uit/schakelaar los te laten en de vooruit/achteruit-regelknop aan de rechter zijkant van het gereedschap in te drukken.
U selecteert de draairichting achteruit door de vooruit/achteruit-regelknop aan de linkerzijde van het gereedschap in te drukken. - De middelste stand van de regelknop vergrendelt het gereedschap in de uit-stand. Wanneer u de stand van de regelknop wijzigt, is het belangrijk dat u de aan/uit-knop niet indrukt.
Torsieregeling aanpassen - afbeelding D
Dit gereedschap is voorzien van een stelring (3) voor de torsie waarmee u de gebruiksstand kunt selecteren en de torsie voor het indraaien van schroeven kunt instellen. Grote schroeven en harde werkmaterialen vragen een hogere torsie-instelling dan kleine schroeven en zachte werkmaterialen.
- Als u in hout, metaal of kunststof wilt boren, stelt u de stelring in op het symbool voor de boorstand.
- Stel, als u schroeven wilt draaien, de stelring in op de gewenste instelling. Ga als volgt te werk als u niet weet wat de juiste instelling is:
◆ Zet de stelring op de laagste torsie-instelling.
♦ Draai de eerste schroef aan. - Verhoog, als de koppeling ratelt voordat het gewenste resultaat is bereikt, de instelling van de stelring en ga door met het aandraaien van de schroef.
◆ Herhaal dit totdat u de juiste instelling bereikt. - Gebruik deze instelling voor de resterende schroeven.
Schakelaar twee snelheden - afbeelding E
Uw boormachine heeft een functie voor twee snelheden, u kunt dus voor iedere toepassing de juiste snelheid kiezen en dat biedt meer toepassingsmogelijkheden.
◆ De instelling voor lage snelheid, hoge torsie (stand 1) selecteren,
schakel het gereedschap uit en laat het tot stilstand komen. Schuif de knop voor snelheidswissel (4) naar achteren (weg van de boorkop).
♦ Schakel wanneer u de hoge snelheid, de instelling voor lage torsie (stand 2) wilt selecteren, het gereedschap uit en laat het tot stilstand komen. Schuif de knop voor snelheidswissel weer naar voren (naar de boorkop toe).
Opmerking: Wissel niet van snelheid wanneer het gereedschap draait. Als het wisselen van snelheid niet gemakkelijk verloopt, is het belangrijk dat u controleert dat de knop voor de snelheidswissel geheel naar voren of geheel naar achteren is geduwd.
Sleutelloze boorkop - afbeelding F
Waarschuwing! Controleer, voordat u accessoires plaatst of losneemt, dat de accu is uitgenomen, zodat het gereedschap niet per ongeluk kan worden ingeschakeld.
Een boortje of een ander accessoire plaatsen:
◆ Houd de boorkop (5) vast en draai deze linksom, vanaf het uiteinde van de boorknop gezien.
- Plaats het boortje of het andere accessoire geheel in de boorkop en zet het stevig vast door de boorknop rechts te draaien (gezien vanuit de boorknop).
Waarschuwing! Probeer niet boren (of andere accessoires) vast te zetten of los te maken door het voorste gedeelte van de boorkop vast te houden en het gereedschap in te schakelen. Wanneer u accessoires op deze manier vervangt, kan de boorknop beschadigd raken en kunt u zich bezeren.
Schroeven draaien
- Als u schroeven wilt indraaien, moet u de knop voor vooruit/achteruit naar links duwen.
- Gebruik de achterwaartse draairichting (knop naar rechts geduwd) als u schroeven wilt uitdraaien.
Opmerking: Wanneer u wisselt van vooruit naar achterruit, of vice versa, moet u altijd eerst de aan/uit-schakelaar loslaten.
Boren
◆ Gebruik alleen scherpe boortjes.
- Ondersteun het werkstuk en zet het goed vast, volgens de aanwijzingen in Instructies voor de veiligheid.
- Gebruik een geschikte en vereiste veiligheidsuitrusting, volgens de aanwijzingen in Instructies voor de veiligheid.
- Maak het werkgebied veilig en onderhoud het volgens de aanwijzingen in Instructies voor de veiligheid.
- Laat de boormachine langzaam werken, oefen lichte druk uit tot het gat voldoende diep is en het boortje niet meer kan weglopen.
- Oefen druk uit in een rechte lijn met het boortje. Duw hard genoeg om het boortje zijn werk te laten doen, maar niet zo hard dat de motor vastloopt of het boortje van zijn rechte lijn afwijkt.
- Houd de boor stevig met twee handen vast, een hand op de handgreep en de andere aan de onderzijde om de accu of om de extra handgreep, als deze is geleverd, geklemd.
♦ SCHAKEL EEN VASTGELOPEN BOORMACHINE NIET IN EN UIT IN EEN POGING DE MACHINE WEER OP GANG TE BRENGEN. HIERDOOR KAN DE BOORMA-CHINE BESCHADIGD RAKEN.
- Verklein de kans op vastlopen in het laatste gedeelte van het boren door dan de druk te verminderen en langzaam te boren.
- Laat de motor draaien terwijl u de boor uit het geboorde gat trekt. Zo verkleint u de kans van vastlopen.
- Controleer dat de Aan/Uit-schakelaar goed werkt.
In hout boren
Gaten in hout kunt u met dezelfde spiraalboren maken die u ook voor metaal gebruikt, of met speciale speed-boren. Deze boren moeten scherp zijn en moeten tijdens het boren regelmatig uit het gat worden getrokken zodat spaanders uit de groeven van de boor kunnen ontsnappen.
In metaal boren
Gebruik een snijvloeistof wanneer u in metaal boort. De uitzonderingen zijn gietijzer en messing, deze moeten droog worden geboord. De snijolie die het beste werkt, is gezwavelde snijolie.
LED-werklicht
Wanneer u de boormachine inschakelt door de aan/uit-schakelaar (1) in te trekken, verlicht het geïntegreerde LED-werklicht (8) automatisch het werkgebied.
Opmerking: Het werklicht is bedoeld voor het verlichten van het werkoppervlak in de onmiddellijke nabijheid en het is niet de bedoeling dat u het licht gebruikt als zaklantaarn.
Bitopbergvak
In de voet van het gereedschap bevindt zich een opbergsleuf (9) voor bits.
Problemen oplossen
| Probleem Mogelijke | dorzaak Mogelijke oplossing | |
| Toestel start niet. De accu is niet goed geplaatst.De accu is niet opgeladen. | Controleer dat de accu goed is geplaatst.Controleer de laadver-eisten voor de accu. | |
| Het gereedschap start zodra u de accu inzet. | De schakelaar is in de stand ‘ON’ blijven staan. | De schakelaar moet in de stand ‘off’ worden gezet, zodat het gereedschap niet onmiddellijk kan starten wanneer de accu wordt ingezet. |
| De accu laadt niet op. | De accu is niet goed in de oplader geplaatst.De stekker van de lader zit niet in het stopcontact.De omgevingstem- peratuur is te hoog of te laag. | Plaats de accu in de lader, zodat het indicatielampje voor het laden rood gaat branden.Steek de stekker van de lader in een stopcontact waar stroom op staat.Verplaats de lader en de accu naar een locatie waar de luchttemperatuur hoger is dan 45 °C en lager is dan +40,5 °C. |
| Apparaat werkt plotseling niet meer. | Accu heeft de maxi-male temperatuur bereikt.Accu is leeg. (De accu is zo ontworpen dat hij zichzelf plotseling uitschakelt wanneer hij bijna leeg is. Dit verlengt de levensduur van de accu.) | Laat de accu afkoelen.Plaats de accu op de lader en laad de accu op. |
Onderhoud
Uw BLACK+DECKER-gereedschap is ontworpen om gedurende langere periode te functioneren met een minimum aan onderhoud. Het continu naar tevredenheid functioneren hangt af van de juiste zorg voor het gereedschap en regelmatig schoonmaken.
Behalve regelmatige reiniging vraagt de lader geen onderhoud.
Waarschuwing! Neem, voordat u onderhoud aan het gereedschap uitvoert, de accu uit het gereedschap. Neem de lader uit het stopcontact voordat u deze schoonmaakt.
- Reinig regelmatig de ventilatieopeningen van het gereedschap en de lader met een zachte borstel of een droge doek.
◆ Reinig de behuizing van de motor regelmatig met een vochtige doek.
Gebruik niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.
- Open regelmatig de spanknop en verwijder eventueel stof uit het binnenste door erop te tikken.
Het milieu beschermen
Gescheiden afvalinzameling. Producten en accu's waarop dit symbool is aangebracht, mogen niet bij het normale huishoudafval worden weggegooid.
Producten en accu's bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen.
Recycle elektrische producten en accu's volgens de ter plaat-se geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com
Technische gegevens
| BL186 | ||
| Spanning V | DC | 18V. |
| Snelheid onbelast Min. | -1 | 0 - 420, 0 - 1650 |
| Max. torsie Nm 52 | ||
| Capaciteit boorkop mm 13 | ||
| Max. boorvermogen | ||
| Metaal/hout mm 13/35 | ||
| Gewicht kg 1,08 (1,46 met | accu) |
| Lader 905902** 906349** | |||
| Ingangsspanning V | AC | 100 - 240 220 - 240 | |
| Uitgangsspanning V | DC | 8 - 20 8-20 | |
| Laadstroom | mA | 400 | 1000 |
| Oplaadtijd ongev. uur | 4 - 10 1,5 - 4 |
| Accu BL1518 | BL20 | 18 | BL4018 | ||
| Spanning V | _AC | 18 | 18 | 18 | |
| Capaciteit | Ah | 1,5 | 2,0 | 4,0 | |
| Type | Li-Ion | Li-Ion | Li-Ion | ||
| Geluidsdrukniveau, volgens EN 60745: |
| Geluidsdruk ( L_pA ) 67 dB(A), meetonzekerheid (K) 3 dB(A) |
| Geluidsvermogen ( L_wA ) 78 dB(A), meetonzekerheid (K) 3 dB(A) |
| Totale trillingswaarden (som triaxvector) volgens EN 60745: |
| In metaal boren ( a_h,D ) 1,7 m/s ^2 , onzekerheid (K) 1,5 m/s ^2 |
| Schroeven indraaien zonder slagen ( a_h ) 0,9 m/s ^2 , onzekerheid (K) 1,5 m/s ^2 |
EG conformiteitsverklaring RICHTLIJN VOOR MACHINES
BL186-boormachine/schroevendraaier
Black & Decker verklaart dat deze producten, beschreven bij 'Technische gegevens', voldoen aan: 2006/42/EC, EN60745-1:2009+A11:2010 EN60745-2-1:2010, EN60745-2-2:2010
Deze producten voldoen tevens aan richtlijn 2014/30/EU en 2011/65/EU.
Neem voor meer informatie contact op met Black & Decker op het volgende adres of raadpleeg de achterzijde van de handleiding.
De ondergetekende is verantwoordelijk voor de samenstelling van het technische bestand en legt deze verklaring af namens Black & Decker.
Engineering Manager
Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.
Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zijn met de Voorwaarden en Condities van Black&Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautoriseerde reparatiemonteur.
Voorwaarden en condities van de 2-jarige garantie van Black&Decker en het adres van de vestiging van het geautoriseerde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld.
Bezoek onze website www.blackanddecker.nl, waar u uw nieuwe Black & Decker-product kunt registreren en informatie kunt verkrijgen over nieuwe producten en speciale aanbiedingen.
