DC022 - Torcia DEWALT - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo DC022 DEWALT in formato PDF.
| Tipo di prodotto | Torcia professionale con caricabatterie integrato per batterie |
| Marca | DeWalt |
| Modello | DC022 |
| Tensione di rete | 230 V CA (Regno Unito e Irlanda) / 115 V CA (DC022LX) |
| Corrente nominale massima | 16 A |
| Potenza della lampada | 38 W fluorescente |
| Peso (unità singola) | 5,1 kg |
| Tensione di carica | 7,2 a 18 V CC |
| Corrente di carica | 2,8 A |
| Tempo di carica tipico | 1 ora |
| Tipi di batterie compatibili | NiCd e NiMH da 7,2 a 18 V (modelli DE9057 a DE9503) |
| Funzioni principali | Lampada da lavoro orientabile, caricabatterie 1 ora, due prese di corrente 16 A (su DC022 230 V) |
| Materiale della custodia | Plastica rinforzata |
| Grado di protezione | Uso interno, non esporre alla pioggia |
| Lampadina di ricambio | DeWalt DC0213 (38 W fluorescente) |
| Manutenzione | Pulire con un panno umido, non acqua né solventi |
| Sicurezza | Doppio isolamento (DC021/DC022DK/LX) o messa a terra (DC022 QW/GB) |
| Garanzia | 30 giorni soddisfatti o rimborsati, 1 anno pezzi e manodopera |
| Contenuto della confezione | Lampada/caricabatterie, manuale, disegno esploso |
Domande frequenti - DC022 DEWALT
Domande degli utenti su DC022 DEWALT
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Torcia in formato PDF gratuitamente! Trova il tuo manuale DC022 - DEWALT e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DC022 del marchio DEWALT.
MANUALE UTENTE DC022 DEWALT
Batterihaete (figur 5)
Indica risso ge incendio.

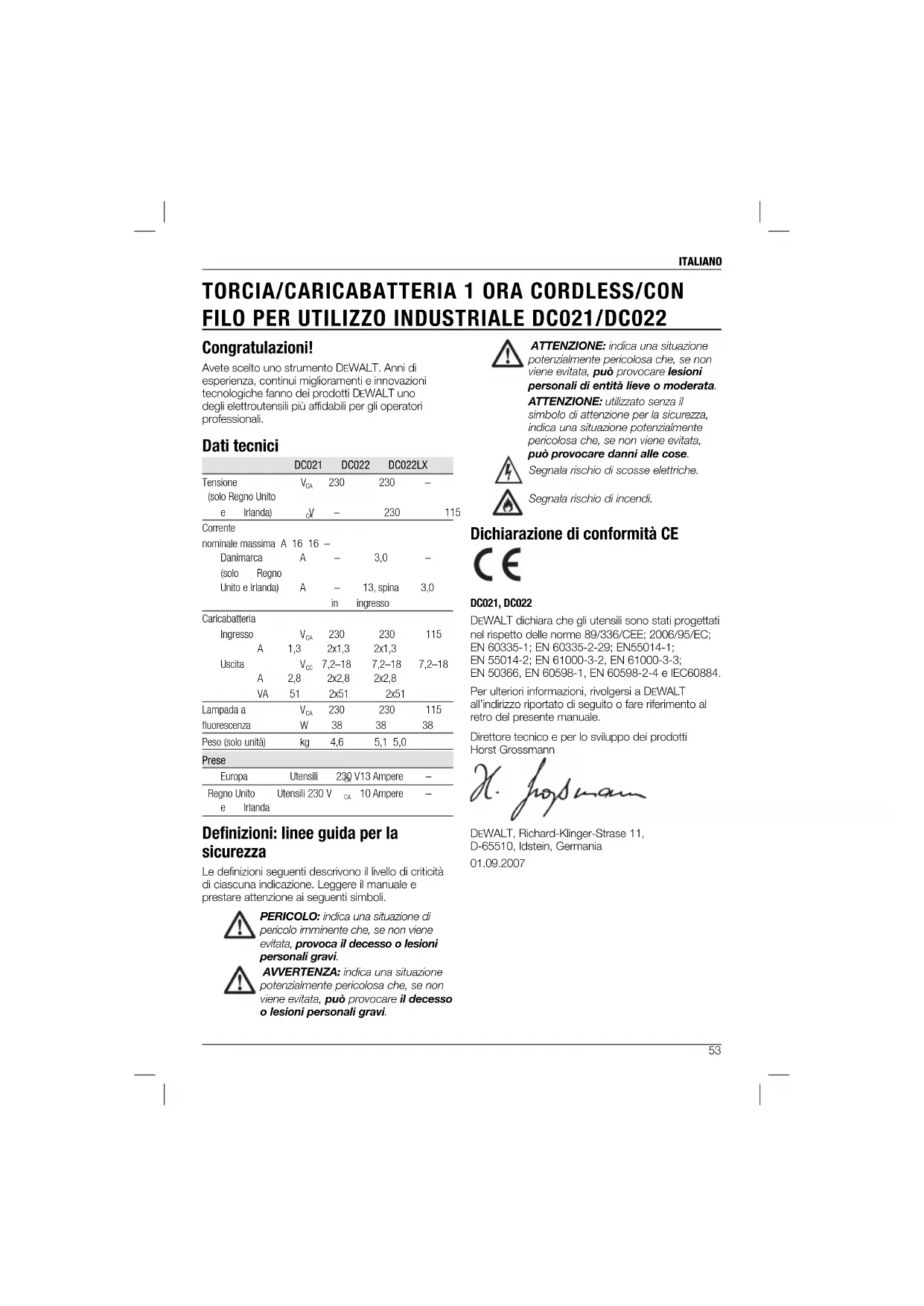

Avete scelto uno strumento DEWALT. Anni di esperienza, continui miglioramenti e innovazioni technologiche fanno dei prodotti DEWALT uno degli elettrotensili più affidavitili per gli operatori professionali.
Dati tecnici
| DC021 | DC022 | DC022LX | ||
| Tensione(solo Regno Unito e Irlanda) | VCA | 230 | 230 | |
| - | - | 230 | ||
| Corrente nominale massima | A 16 | - | 3,0 | |
| Danimarca | A | - | 13, spina ingresso | |
| (solo Regno Unito e Irlanda) | A | - | 3,0 | |
| in | ||||
| Caricabatteria | ||||
| Ingresso | VCA | 230 | 230 | |
| 1,3 | 2x1,3 | 2x1,3 | ||
| Uscita | VCC | 7,2-18 | 7,2-18 | |
| 2,8 | 2x2,8 | 2x2,8 | ||
| 51 | 2x51 | 2x51 | ||
| Lampada a fluorescenza | VCA | 230 | 230 | |
| W | 38 | 38 | ||
| Peso (solo unità) | kg | 4,6 | 5,1 5,0 | |
| Prese | ||||
| Europa | Utnessili | 23Q V13 Ampere | - | |
| Regno Unito e Irlanda | Utnessili 230 V CA | 10 Ampere | - | |
Definizioni: linee guida per la sicurezza
Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti symboli.
PERICOLO: indica una situazione di penicolo imminiente che, se noniene evitata, provoca il decreso o lesioni personali gravi
AVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare il decreso o lezioni personali gravi.
ATTENZIONE: indica una situazione potenzialmente pencolosa che, se non viene evitata, cui provocare lesioni personali di entità lieve o moderata.
ATTENZIONE:utilizzato sansa il simbolo di attenzione per la sicurezza, indica una situazione potenzialmente pericolosa che,se non viene evitata, cui provocare danni alle cose. Segnala rischio di scosso elettriche.
Segnala rischio di incendi.
Dichiarazione di conformità CE
DC021, DC022
DEWALT dichiara che gli utensili sono stati progettati nel rispetto delle norme 89/336/CEE; 2006/95/EC; EN 60335-1; EN 60335-2-29; EN55014-1; EN 55014-2; EN 61000-3-2, EN 61000-3-3; EN 50366, EN 60598-1, EN 60598-2-4 e IEC60884. Per ulteriori informazioni, rivolgersi a DEWALT all'indirizzo riportato di seguito o fare riferimento al retro del presente manuale.
Direttore tecnico e per lo sviluppo dei prodotti Horst Grossmann
DEWALT, Richard-Klinger-Strase 11, D-65510, Ildstein, Germania 01.09.2007
ITALIANO
Important regole sulla sicurezza
- AVVERTENZA! During l'utilizzo delle force/ caricabatteria DC021 e DC022, o opportuno rispetto sempre le precauzioni di base, tra cui:
a. Leggere tutte le istruzioni prima diutilizzare le torque/caricabatteria DC021 e DC022.
b. Per ridurre il rischio di infortuni, è necessaria una stretta supervisione quando la torcia/ caricabatteria è utilizzata in presenza di bambini.
c. Non toccare le parti in movimento.
d. Utilizzare solo gli accessori consigliati o venduti dal produttore.
e. Nonutilzzare all'estmo.
f. Per scollegare l'apparecchio alla presa, portare tutti i comandi nella posizione OFF ("O").
g. Non scollegare I'apparecchio tirando il cavo. Afferrare la spina, non il cavo.
h. Scollegare l'apprecchio da la presa quando non viene utilizzato e prima di occuparsi della manutenzione o della pulia.
i. Non utilizzato force/caricabatteria con cavo o spina danneggiati, in presenza di problemi di funzionamento o se l'apparecchio è caduto o è stato danneggiato in qualsvoglia modo. Consegnare la torcia/caricabatteria al centro assistenza autorizzato più vicino per l'ispezione, la riparazione o la regolazione elettrica o meccanica.
j. Per ridurre il rischio di scosse elettriche, non immmerge la torcia/caricabattenia in acqua o altri liquidi. Non collocare o conservare la torcia/caricabattenia in un luogo da cui puo cadere in una vasca o in un lavandino.
k. Utilizzare solo il caricabatteria forito dal produttore per la ricarica.
I. Scollegare sempre l'apparecchio prima di sostituire la lampadina. Sostituire con una lampadina dello stesso tipo (38 Watt).
m. Effettuare il collegamento a una presa correttamente collegata a terra. Consultare le Istruzioni di collegamento a terra.
Norme di sicurezza per torque/ caricabatteria
AVERTENZA: pericolodi ustioni. Non utilizzare la torcia o il caricabatteria in prossimità di liquidi inflammabili o in atmospere esplosive o sature di gas. Le scintille interme sono accendere i fumi, dando luogo a infortuni.
AWERTENZA: pericolo di scosse elettriche. Rimuovere il blacco batteria prima di sostituire la lampada a fluorescenza.
L'osservazione diretta della luce a fluorescenza, cui provocare danni alla vista.
Non esporre la torcia o il caricabatteria all'umidità. Non esporre la torcia o il caricabatteria a pioggia e neve.
Non lavare la torcia o il carcabattnia con acqua ed evitare la penetrazione di acqua nella torcia o nel carcabattnia. Non immergere la torcia in acqua.
Nonutilizzare sanza il gruppo coprilente.
- Prima di utilizzare la batteria e il caricabatteria, leggere tutte le istruzioni e le awvertenze sul caricabatteria, sul blocco batteria e sull'apparecchio in cui viene utilizzata la batteria.
- Questo apparecchio non è destinato all'uso da parte di persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte, prive di adeguata espenienza e conoscenza, salvo dietro supervisione nell'uso dell'apparechio da parte di una persona responsable per la loro sicurezza.
Assicurarsi che i bambini non giocino con l'apparecchio.
PERICOLO: pericolo di folgorazione. Nei terminali di carica e nelle prese del DC022 la tensione è di 230 volt. Nei terminali di carica del DC022LX la tensione è di 115 volt. Non testare con oggetti conduttori. Pericolo di scosse elettriche o folgorazioni.
ENZA: pericolodi scosse
eletriche. Non permiettere la
penetrazione di liquidi nella torcia/
caricabatteria. Diversamente è possibile
subire scosse elettriche.
ATTENZIONE: pericolo di ustioni. Per ricurre il rischio di infortuni, ricancare solo batterie ricancabili DEWALT. Altriti tipi di batterie potrebbero esplodere, provocando infortuni e danni.
IONE: in determinate condizioni, con la torcia/caricabatteria collegata all'alimentazione elettrica, i contatti di ricarica esposti all'interno del caricabatteria possono essere cortocircuitoi da oggetti esterni. Gli oggetti estemi di natura condittiva, tra cui pagliete di ferro,orta in alluminio o accumuli di particelle metalliche,
ITALIANO
devono essere tenuti lontani dal vano del caricabatteria. Scollegare sempre il caricabatteria dall'alimentazione quando il blocco batteria non è inserito nel vano. Scollegare la torcia/carcabatteria prima di effettuarne la pulizia.
- NON tentare di caricare il blocco batteria con caricabatteria diversi da quelli descritti nel presente manuale. La torcia/canicabatteria e il blocco batteria sono progettati in modo specifico per l'uso conciunto.
- In caso di danni, il cavo di alimentazione deve essere sostituito immediatamente dal produttore, dal responsabile dell'assistenza o da una persona qualificata onde evitare pericoli.
- Questa torcia/caricabatteria non è destinata ad usi diversi nella ricarica delle batterie ricaricabili DEWALT. Qualsiasi alla turo utilizzo più provocare il pericolò di incendi, scosse elettriche o folgorazioni.
Non esporre la torcia/caricabatteria a pioggia e neve. La torcia/caricabatteria e destinata all'uso domestico e commerciale.
Per scollegare la torcia/caricabatteria, tirare la spina, anziche il cavo. In quello modo si riduce il rischio di danni alla spina elettrica e al cavo.
Assicurarsi che il cavo si trovi in una posizione in cui non possa essere calpestato o altrimenti soggetti a danni o sollecitazioni.
Nonutilizzareuna prolunga, salvo ove assolutamente necessario.L'utilizzo improprio di una prolunga cui dare luogo al pericolo di incendi, scosse elettriche o folgorazioni.
Non posizionare alcun oggettopara la torcia/caricabatteria ne posizionare la torcia/caricabatteria su una superficie morbida, che puo ostruire le aperture di ventilazione e provocare un surriscaldamento interno. Posizionare la torcia/caricabatteria lontano da qualsiasi fonte di calore.
Nonutilizzare torcia/carcabatteria se la spina o il caveto danneggiato; procedere immediatamente alla sostituzione.
Nonutilizzare la torcia/caricabatteria seha subito colpi,écaduta o e stata danneggiata inalto modo.Consegnarla a uncentro assistenza autorizzato.
Non smontare la torcia/caricabatteria. Consegnarla a un centro assistenza autorizzato per la manutenzione o la riparazione. Un erre nel rimontaggio cui provocare il pericololo di scosse elettriche, folgorazioni o incendi.
- Scollegare la torcia/caricabatteria alla presa prima di effettuare la pulizia. In questo è possible ridurre il pericolodi scosse elettriche. La rimozione del blocco batteria non riduce tale rischio.
Le torque/i caricabatteria DC021 e DC022 (230 V) sono progettati per funzionare in c.a. a 230 V, 50 Hz (franne le prese). La DC022 (115 V) è progettata per funzionare in c.a. a 115 V, 50 Hz. Puo inoltre essere utilizzata con corrente continua (c.c.) mediante una batteria completeness carica. Non utilizzato tensioni differenti.
Rischi residui
I seguenti rischi sono inerenti all'uso di questo apparecchio:
- Problemi alla vista a seguito dell'osservazione diretta della lampada a fluorescenza
- Ustioni dovute al contatto con una lampadina calda
Istruzioni di collegamento a terra
La torcia/caricabatteria DC022 (230 V) delve essere collegata a terra. In caso di problemi di funzionamento, il collegamento a terra garantisce un percorso a resistenza inferiore per la corrente elettrica, che consente di ridurre il rischio di scosse elettriche. Le torque/caricabatteria sono dotate di un cavo con un conduttore e una spina per il collegamento a terra. Inserire la spina in una presa de rete appropriata, installata e collegata a terra nel rispetto di tutte le norme e le ordinanze di zona.
corretto del filo di massa cui costituire pericolodi scossa elettrica. Il filo di massa è quello con l'isolante con la superficie esterna verde a strisce gialle. In caso di necessità di riparazione o sostituzione del cavo o della spina, non collegare il filo di massa a un terminale in tensione. Le riparazioni devono essere eseguite solo da un addetto all'assistenza DEWALT. Non modificare la spina formita con la torcia/il caricabattena; se non è adatta alla presa, richiedere l'installazione di una presa corretta a un addetto all'assistenza DEWALT.
ITALIANO
PER FORCE/CARICABATTERIA COLLEGATE A TERRA CON CORRENTE NOMINALE D 16A E INFERiore, DESTINATE ALL'USO SU UN CIRCUITO CON ALIMENTAZIONE NOMINALE D 230 V
La torcia/curcabatteria è destinata all'uso su un circuito nominale 230 V è dispon di una spina di collegamento a terra simile a quella restrata nella figura.
Ulteriori istruzioni di sicurezza per i blocchi batteria
Quando si utilizes il caricabatteria, rispettoare sempre le normative per la sicurezza vigenti nel proprio paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le seguniti istruzioni sulla sicurezza prima di utilizzare il prodotto. Conservare le istruzioni in un luogo sicuro.
Questo caricabatteria è conforme alle normative vigenti in materia di sicurezza. Per evitare pericoli, gli appearecchi elettrici devono essere riparati solamente da tecnici qualificati.
AVVERTENZA: pericolo di incendio! Evitare il cortocircuito tramite metallo dei contatti di un blcco batteria non inserto. Non conservare o trasportare il blcco batteriaenza applicare sui contatti l'apposita calotta.
- Il fluido della batteria, una soluzione al 25-30% di idrossid di potassio, cui è sennoso. Nel caso il liquido elettroluta venisse in contatto con la pelle, lavare immediatamente con acqua e sapone per diversi minuti. In caso di contatto con gli occhi, sciacquare con abbondante acqua pulita per almeno 10 minuti. Consultare un medico.
Non tentare mai di aprire un blocco batteria, per nessun dato.
Ulteriori istruzioni di sicurezza per i caricabatteria
Assicurarsi che il blocco batteria sua asciutto e pulito prima di inserirlo nel caricabatteria.
Per il caricamento dei blocchi batteria NiMH DEWALT, utilizzato solamente caricatori con l'indicazione "NiMH" o "NiMH + NiCd".
Non trasportare mai il caricabatteria tenendolo per il cavo. Tenere il cavo lontano da fonti di calore,olio e bordi taglienti.
Non tentare di caricare blocchi batteria umidi.
- Per lo smaltimento del blocco batteria, seguire sempre le istruzioni in fondo a quello manuale.
- Quando non vengono utilizzati, caricatori e blocchi batteria devono essere conservati in un luogo asciutto, lontano alla portata dei bambini.
ETICHTE SU CARICABATTERIA E BLOCCO BATTERIA
Oltre alleindicazioni graficheutilizzate nel manuale, le etichette sul caricabatteria e sul blocco batteria riportano le seguenti indicazioni:
Batteria in canca
Batteria carica
Balteria difeltosa
Ritardo dovuto a riscaldamento/raffreddamento
Non testare con oggetti conduttori.
Non caricare blocchi batteria danneggiati.
Leggere il manuale di istruzioni prima dell'uso.
Utilizzare solo con blocchi batteria DEWALT;alti blocchi batteria possono esplodere,provocando infortuni e danni.
Non esporre all'acqua.
Sostituire immediatamente i cavi difettosi.
Caricare a temperature comprese tra 4 ^ C e 40^
Smaltire il blocco batteria con la dovuta attenuazione all'ambiente.
Non gettare nelle fiamme il blocco batteria NiMH/NiCd+.
ITALIANO
NIMH
NiCd
Ricarica blocchi batteria NiMH e NiCd.
Per il tempo di caricamento, vedere i dati tecnici.
Posizione della lampada.
Per uso intermo.
2D3
Verificare che sia utilizzata la lampadina corretta.
Non insenire il cavo.
Posizione corretta della batteria.
Morsetto della batteria abbassato.
Contenuto della confezione
La confezione contiene:
1 torcia/caricabatteria
1 manuale di istruzioni
1 disegno esploso
- Accertarsi che la torcia/caricabatteria, le parto gli accessori non presento anni subiti durante il trasporto.
- Prima di utilizzare l'eletroutensile, leggere con attenzione il presente manuale.
Descrizione (Fig. 1-4)
mai l'eeltroutensile o le sue parti. Si pottrebbero provocare danni o lesioni personali.
UTILIZZO PREVISTO
Le torque/caricabatteria DC021 e DC022 sono progette per l'uso come sorgente luminosa e per la ricarcia dei blocchi battera di utensili professionali.
Le force/caricabatteria DC021 e DC022 sono apparente professionali. NON lasciare che i bambini entrino in contatto con l'utensile. E necessaria la supervisione quando this is utilized da personale inesperto.
a. Intermutore ON/OFF
b. Telaio
c. Porta del caricabatteria
d. Prese 16 Amp (DC022, solo 230 V)
e. Cavo di alimentazione
f. Avolgicavo integrato
g. Fermo della batteria
h. Lampadina a fluorescenza
- Copridente
j. Alloggiamento torcia
k. Indicatore di carica (LED rosso)
I. Indicatore di alimentazione CA (LED verde)
m. Supporto ad H
n. Guarnizione in gomma
o. Coprilampadina
Sicurezza elettrica
Il motore elettrico è predisistosto per operare con un'unica tensione. Assicurarsi che la tensione disponibile corrisponda a quella indicato sulla targhetta.
DC022DK/LX; DC021
Lo strumento dispone di un doppio isolamento in conformità allo standard EN 60335.
DC022 QW e GB hanno collegamenti a massa di classe I in conformità allo standard EN 60335.
Uso della prolunga
ENZA: mantenere in buone condizioni i cavi elettrici. Non utilizzare cavi usurati, nudi o sfilacciati oncevitare il pericolo di scosse elettriche.
dell'apparecchio a bassa tensione puocausare il surscaldamento. L'utilizzo diuna prolonga eccessivamente lunga puocausare il surscaldamento del cavo.
Utilizzare solo prolunghe collegate a terra mediente un terzo filo, adatte per uso esterno.
Nel caso in cui venga utilizzata una prolonga, esta dovra essere di tipo ornologato a tre fili e adatta alla tensione di ingresso dello strumento (vedere le caratteristiche tecniche).
La dimensione minima del condutore è di 1,5 mm².
Quando si utilizza un molinello per cavi, svolgere sempre completeness il cavo.
ITALIANO
Blocco batteria
BATTERIE TIP0 DC021 E DC022
Gli utensili DC021 e DC022 consentono la ricarica di blocchi batteria DEWALT da 7,2-18 Volt e fornisco l'illuminazione grazie a blocchi batteria DEWALT 12-18 Volt. Il tempo di funzionamento di una batteria 18 V è almono un'ora o superiore.
La batteria più auche essere caricata con i caricabatteria DEWALT 1 ora, 15 minuti o 12 volt per auto. Leggere tutte le struzioni per la sicurezza prima di utilizzare il caricabatteria.
La torcia a fluorescenza da 38 W utilizza batterie o alimentatori a 230 V e 115 V c.a. DEWALT. Il caricabatteria da 1 ora e le due prese di alimentazione funzionano SOLO quando la torcia/ il caricabatteria è collegato all'alimentazione in c.a. e NON POSSONO essere alimentati da batterie DEWALT.
Caricamento del blocco batteria
Quando si carica il blocco batteria per la prima volta, o dopo un lungo periodo di inutilizzo, la carica massima accettata è parl all'80%. Dopoe diversi cici di caricamento e scaricamento, il blocco batteria raggiunge la massima capacità. Venificare sempre l'alimentazione prima di carcare il blocco batteria. Se l'alimentazione è attiva, ma il blocco batteria non viene caricato, conseignerie il caricabatteria ad un agente per le riparazioni autorizzato DEWALT. Durante la ricarica, il caricabatteria e il blocco batteria possono riscaldarsi. E una situazione normale, che non indica la presenza di un problema.
ATTENZIONE: non caricare il blocco batteria a temperature ambiente inferiori a 4^ o superiore a 40^ . Temperatura di caricamento consigliata: circa 24^ .
Procedura di ricarica (Fig. 1, 4)
PERICOLO: pericolo di folgorazione. Nei terminali di carica e nelle prese del DC022/DC021 la tensione è di 230 volt. Nei terminali di carica di DC022LX la tensione è di 115 volt. Non testare con oggetti conduttori. Pericolo discassa elettrica o folgorazione.
AVVERTENZA: pericolodi infortuni. Non rilasciare rapidamente il termo della batteria. In caso contrario possono verificarsi lesioni personali.
-
Collegare il cavo di alimentazione della torcia/ caricabatteria (e) ad una presa di rete CA o ad un generatore.
-
Sollevare il fermo della batteria (g) con una mano e insere il blocco batteria nel vano di caricamento. Abbassare lentamente il fermo sul blocco batteria in modo da bloccarlo fermamente.
- La spia rossa nella parte superiore e posteriori della base lampeggia in modo continuo, ad indicare che il processo di caricamento è iniziato.
- Il completeness della ricarica è indicato da una spia rossa accesa in modo fisso.
- Il tempo di ricarica dei blocchi batteria DEWALT 7,2-18 V è pari a un'ora circa.
Calotta della batteria (fi g. 5)
La dotazione comprende una calotta protettiva per la batteria, da utilizzato per copire i contatti di un blocco batteria non in uso. Se non si applica la calotta protettiva, gli oggetti in metallo sono provocare un cortocircuito dei contatti, creando pericolò di incendi e danneggiando il blocco batteria.
- Rimuovere la calotta protettiva per la batteria prima di inserire il blocco batteria nel caricabateria o nell'utensile (Fig. 5A).
- Posizione rla calotta protettiva sui contatti subito dopo aver rimioso il blocco batteria dal caricabatteria (Fig. 5B).
ENZA: verificare di aver applicato la calotta della batteria prima di conservare o trasportare un blocco batteria non in uso.
Rinnovamento automatico
La modalità di rinnovamento automatico permette di equalizzare o bilanciare le single celle del blocco batteria per ripristinarne la massima capacité. E opportuno rinnovare i blocchi batteria per l'intera notte agli 10 cici di caricamento/scaricamento oppure quando il blocco non garantisce più le stesses prestazioni.
Per rinnovare il blocco batteria, inserrio nel caricabatteria come di consueto. La spi rossa lampeggia in modo continu per indicare che è iniziato il ciclo di caricamento.
Al terminel del ciclo di caricamento di 1 ora (a seconda del carcabatteria), la spi rime accaea e non lampeggia più. Il blocco batteria è completenesscario e più essere utilizzato.
Se il blocco batteria viene lasciato nel caricabatteria\ dopo il periodo iniziale di un'ora, il caricabatteria\ awvia automaticamente la modalità di rinnovamento.\ Questa modalità prosegue per otto ore, ma il blocco\ batteria più essere rimioso in qualsiasi momento.
ITALIANO
Ritardo dovuto a riscaldamento/raffreddamento
Quando il caricabatteria rileva che un blocco batteria è troppo caldo o troppo freddo, viene provocato automaticamente un ritardo per sospendere il caricamento fino al raggiungimento di una temperatura adeguata della batteria. Il caricabatteria passa quando automaticamente alla modalità di caricamento del blocco. Questa funzionalità garantisce la massima vita utile della batteria. Se è attiva la modalità di ritardo dovusto a riscaldamento/raffreddamento, la spia rossa lampeggia a lungo, quindi brevamente.
USO
NOTA: se si utilizes la torcia/carcabatteria con alimentazione CA, l'indicatore LED verde (l) devesse essere illuminato. NON utilizezare la torcia/ carcabatteria se l'indicatore LED non è illuminato.
- Posizione r'appareccchio DC021/DC022 ripiegato su una superficie piana e stabile, in modo che i vani del caricabatteria siano visibili.
- Tenere la maniglia con una mano (b) eutilizzare I'altra mano per sollevare l'alloggamenti della torcia/caricabatteria (j). L'alloggamenti della torciacouldessere dispostoiniudirezioni nella parte superiore del supporto ad H (m). Il supporto ad H ruota in 4 positioni rispetto alla base dell'alloggamenti del caricabatteria.
- Posizione la torcia nel modo preferito. Portare l'interruttore di accensione (a) nella posizione ON.
Una volta terminato l'utilizzo della torcia/ caricabatteria, portare l'interruttore di accensione nella posizione OFF e ripiegare l'alloggiamento della torcia/caricabatteria in posizione piatta per ripore l'appareccchio (Fig. 1).
Sostituzione della lampadina a fl uorescenza (Fig. 6, 7)
AVVERTENZA: pericolo di scosse elettriche. Scollegare il blocco batteria e l'utensile prima di sostituire la lampadina a fluorescenza. Tali misure di sicurezza preventive riducono il rischio di infortuni.
ATTENZIONE: l'osservazione diretta della luce a fluorescenza più provocare danni alla vista.
ATTENZIONE: pericolodi tagli. Durante la sostituzione di una lampadina rottata, proteggere le mani prima di tentare
la rimozione della lampadina. Non rimuovere i frammenti di vetro della lampadina dal portalampada a mani nude,onde evitare infortuni.
ATTENZIONE: non toccare la lampadina subito dopo l'uso.
Attendere che la lampadina si raffreddi prima di rimuovera. Il contatto con una lampadina calda cui provocare infortuni.
Perambiare la lampadina a fluorescenza, l'alloggiamento della torcia delve essere in posizione verticale, come migliorato nella Fig. 2.
NOTA: per la sostiluzione si consiglia una lampadina a fluorescenza DEWALT DC0213 38 W.
- Tenere con una mano l'angolo inferiore dell'alloggiamento della torcia (j) e il coprilente (i), quindi utilizzare l'altra mano per portare la guarnizione in gomma (n) alla posizione di partenza dell'alloggiamento torcia ad uno degli angoli superiori.
- Tenendo fermo l'alloggiamento della torcia, arrotolare la guamizione in gomma da tutti i lati dell'alloggiamento (Fig. 5).
- Rimuovere la guamizione in gomma e il coprilente, quindi metterli da parte.
- Tenere con una mano la parte inferiore dell'alloggiamento torcia e utilizzato l'altra mano per rimuovere il coprilampadina (o). Schiacciare leggermente i lati del coprilampadina con pollice e indice per rimuoverlo dai morsetti. Mettere da parte il coprilampadina.
- Tenere fermo l'angolo inferiore della luce di lavoro con una mano. Utilizzare l'altra mano per afferrare la lampadina a fluorescenza (h) al centro e contro l'alloggiamento in plastica bianca sostit il coprilampadina. Semme tenendo fermo l'angolo inferiore, rimuovere la lampadina nella torcia, come lostrato nella Fig. 6. Controllare che sul portalampada e nell'area circostante il portalampada non vi siano polvere, sporcizia o altri agenti contaminanti.
- Allineare la nuova lampadina a fluorescenza con lo stesso orientamento della precedente. Tenere l'angolo inferiore dell'alloggiamento torcia con una mano. Utilizzato l'altra mano, premere leggermente al centro dell'alloggiamento in plastica della lampadina per fissarla.
- Una volta applicata la lampadina sositutiva, premere delicatamente al centro dell'alloggamento in plastica della lampadina per vericare che sa collegata correttamente. Rimontare il coprilampadina all'alloggamento torcia.
ITALIANO
- Rimontare il coprilente. Applicare la guarmizione in gomma in un angolo e srotolarla lungo i quattro lati dell'alloggiamento torcia. Controllare che la guarmizione in gomma sa ben fissata nell'alloggiamento torcia.
MANUTENZIONE
Questo apparecchio DEWALT è stato progettato per funzionare a lungo con una minima manutenzione. L'uso prolongato in buone condizioni dipende alla corretta manutenzione dell'utensile e nella sua pulizia periodica.
AVERTENZA: per ridurre il rischio di lesioni personali, spegnere lo strumento e scollegare la spina nella presa di corrente prima di installare e rimuovere qualunque accessorio, prima di regolare le impostazioni o durante le riparazioni. Assicurarsi che l'interruttore sa in posizione OFF. Un avvio accidentale cui cause lesioni personali.
Note sull'assistenza
Questo prodotto non è riparabile dall'utente. Oltre alla lampadina, non vi sono parti sostitibili dall'utente all'interno della torcia/caricabatteria. Per evitare danni ai componenti interni sensibili all'eletricità stalica, l'assistenza deve essere effettuata da un centro assistenza autorizzato.
Pulizia
AVVERTENZA:utilizzare solamente un panno inumidito per la pulizia delle parti in plastica.Molti detergenti domestici contengono sostenze chimiche che possono danneggiare gravamente le parti in plastica.Inoltre,nonutilizzare benzina,trementina,solventi per vermico o ptture,né liquidi per la pulizia a secco o prodotti analoghi che potrebbero danneggiare gravamente le parti in plastica.Non lasciare mai che un liquido penetr all'intemo dello strumento e nonimmergere mai alcuna parte dello strumento in un liquido.
ISTRUZIONI PER LA PULIZIA DELLA TORSIA/ CARICABATTERIA
AVERTENZA: scollegare la torcia/
caricabatteria alla presa di rete
CA prima di effettuire la pulizia. Per
rimuovere sporcizia e grasso alla parte esterna della forcia/caricabatteria, utilizeszare un panno o una spazzola morbida (non in metallo). Non utilizeszare acqua o soluzioni detergenti.
Accessorior opzionali
AVERTENZA: poiché non sono
stati testati con il prodotto, l'uso di accessori diversi da quelli offerti da DEWALT con l'elettroutensile potrebbe essere pericoloso. Per ridurre il rischio di lesionsi personali, si consiglia di utilizzare solitanto accessori raccomandi da DEWALT.
Rivolgersi al rivenditore per ulteriori informazioni sugli accessori disponibili.
Protezione dell'ambiente
Raccolta differenziata. Questo prodotto non delve essere smaltito con i normali rifiuti domestici.
Se il prodotto DEWALT delve essere sostituito o non e più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Consegnare il prodotto per la raccolta differenzialian.
La raccoita differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l'inquinamento ambientale e riduce la richiesta di materiali grezzi.
Secondo le normative locali, la raccolta differenziata di prodotti elettrici cui avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore all'acquisto di un nuovo prodotto.
DEWALT offre un servizio di ritiro e riciclaggio dei loro prodotti alla fine della loro vita utile. Per usfuriere di questo servizio, restituire il prodotto a un technician autorizzato per le riparazioni, che lo raccoglie periconto del cliente.
É possible individuare il tecnico per le riparazioni autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicate nel presente manuale. In alternatively, un elenco dei tecnici per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita e i contatti, è disponibile su Internet all'indirizzo www.2helpU.com.
Blocco batteria ricaricabile
Questo Blocco batteria di lunga durata deve essere ricanatico quando non è in grado di produrre energia sufficiente per svolgere lavori in precedenza eseguita nella problema. Alla fine della sua durata tecnica, deve essere smaltito con la dovuta attenzione per l'ambiente:
- Scaricare completeness il blocco batteria, quindi estrarlo dall'utensile.
Le celle NiCd, NiMH e Li Ion sono riciclabii. Consegnarle al rivenditore o a un servizio di riciclaggio di zona. I blocchi batteria raccoli vengono riciclati o smaltiti in modo corretto.
LE SEGUENTI BATTERIE SONO COMPATIBILI CON QESTO CARICABATTERIA:
DE9057 7,2V NiCd 1,3Ah
DE9062 9.6V NiCd 1,3Ah
DE9074 12,0V NiCd 1,3Ah
DE9094 14,4V NiCd 1,3Ah
DE9098 18,0V NiCd 1,3Ah
GARANZIA DI SODDISFAZIONE 30 GIORNI SENZA RISCHI
Se non si è del tutto soddisfatti delle prestazioni dello strumento DeWALT, è possible restituirlo al luogo di acquisto entro 30 giorni, completing come all'acquisto, per attenere un rimborso completo o una sottomuzione. è necessario restrare una prova di acquisto.
- CONTRATTO DI ASSISTENZA GratisITA PER UN ANNO
Nei 12 mesi successivi all'acquisto, la manutenzione e la riparazione dello strumento DEWALT vengono eseguite gratuiteamente da agenti per le riparazioni autorizzati DEWALT. E necessarioismostraurena prova di acquisto. Sono comprese la manodopera e le parti di ricambio degli elettroutensili. Accessori esclusi.
GARANZIA COMPLETA DI UN ANNO
Se il prodotto DEWALT risulta difettoso a causa dei materiali o della manodopera, è garantità la sostuzione gratuite di tutte le parti difettose o, a discrezione dell'azienda, la sostuzione gratuite dell'unità per un periodo di 12 mesi nella data di acquisto, alle segunti condizioni:
- Il prodotto non è stato utilizzato in modo scorretto.
Non sono state tentate riparazioni da parte di persona non autorizzate. - E stata forita una prova d'acquiretio.
Questa garanzia è offerta in aggiunta ai diritti garantiti ai consumatori.
Per conoscere l'ubicazione dell'agente per le riparazioni DEWALT autorizzato di zona, Telefonare al numero indico sulla copertina posteriore del manuale. In alternatively, un elenco degli agenti per le riparazioni autorizzati DEWALT, con i dettagli completi del servizio post-vendita, è disponibile su Internet all'indirizzo www.2helpU.com.
