Tipo di prodotto	Torcia senza fili
Marca	DEWALT
Modello	DCL060
Alimentazione	Batteria Li-Ion 18 V
Batterie compatibili	DCB180, DCB181, DCB182, DCB183, DCB184, DCB185
Caricabatterie compatibili	DCB105, DCB107, DCB112 (230 V)
Peso (solo apparecchio)	1,5 kg
Testa girevole	0° a 90°
Comando	Pulsante rotativo Accensione/Spegnimento
Indicatore di carica batteria	Sì (pulsante e)
Protezione batteria	Sistema elettronico contro sovraccarico, surriscaldamento e scarica completa
Utilizzo	Interno asciutto, uso professionale
Classe di protezione	Doppio isolamento (caricabatterie)
Temperatura di carica	4 °C a 40 °C
Manutenzione	Pulire con panno umido e sapone delicato; non immergere
Riciclaggio	Raccolta differenziata; non gettare nei rifiuti domestici

Domande frequenti - DCL060 DEWALT

Che tipo di batteria utilizza il DCL060?

Il DCL060 utilizza una batteria Li-Ion 18 V. I pacchi compatibili sono DCB180, DCB181, DCB182, DCB183, DCB184 e DCB185.

Posso usare un caricabatterie non DEWALT?

No, utilizza solo i caricabatterie DEWALT raccomandati (DCB105, DCB107, DCB112). L'uso di un altro caricabatterie può danneggiare la batteria o provocare un incendio.

La torcia può essere utilizzata sotto la pioggia?

No, la torcia non è progettata per uso esterno o in ambienti umidi. Proteggila dalla pioggia e dalla neve.

Come sapere se la batteria è carica?

Premere il pulsante dell'indicatore di carica (e) per vedere il livello di carica indicato da tre spie verdi. Se nessuna spia si accende, la batteria è scarica.

Cosa fare se la torcia non si accende?

Verificare che la batteria sia completamente inserita e carica. Se la batteria è scarica, ricaricarla. Assicurarsi che il pulsante Accensione/Spegnimento sia in posizione di funzionamento.

Posso guardare direttamente la sorgente luminosa?

No, non guardare mai direttamente la luce. Ciò può causare visione offuscata e danni agli occhi.

Come pulire la torcia?

Rimuovere la batteria prima della pulizia. Utilizzare un panno umido con acqua e sapone delicato. Non immergere mai la torcia in un liquido.

La torcia si surriscalda durante l'uso?

Sì, la testa girevole diventa molto calda. Non toccarla durante o subito dopo l'uso. Rischio di ustioni.

Come sapere se la batteria è difettosa?

Se il caricabatterie indica un problema (ad esempio, spia rossa lampeggiante anomala), la batteria potrebbe essere difettosa. Portare il caricabatterie e la batteria in un centro di riparazione autorizzato.

Posso riparare la torcia da solo?

No, la torcia non contiene parti riparabili dall'utente. Per qualsiasi riparazione, portare l'apparecchio in un centro di assistenza autorizzato DEWALT.

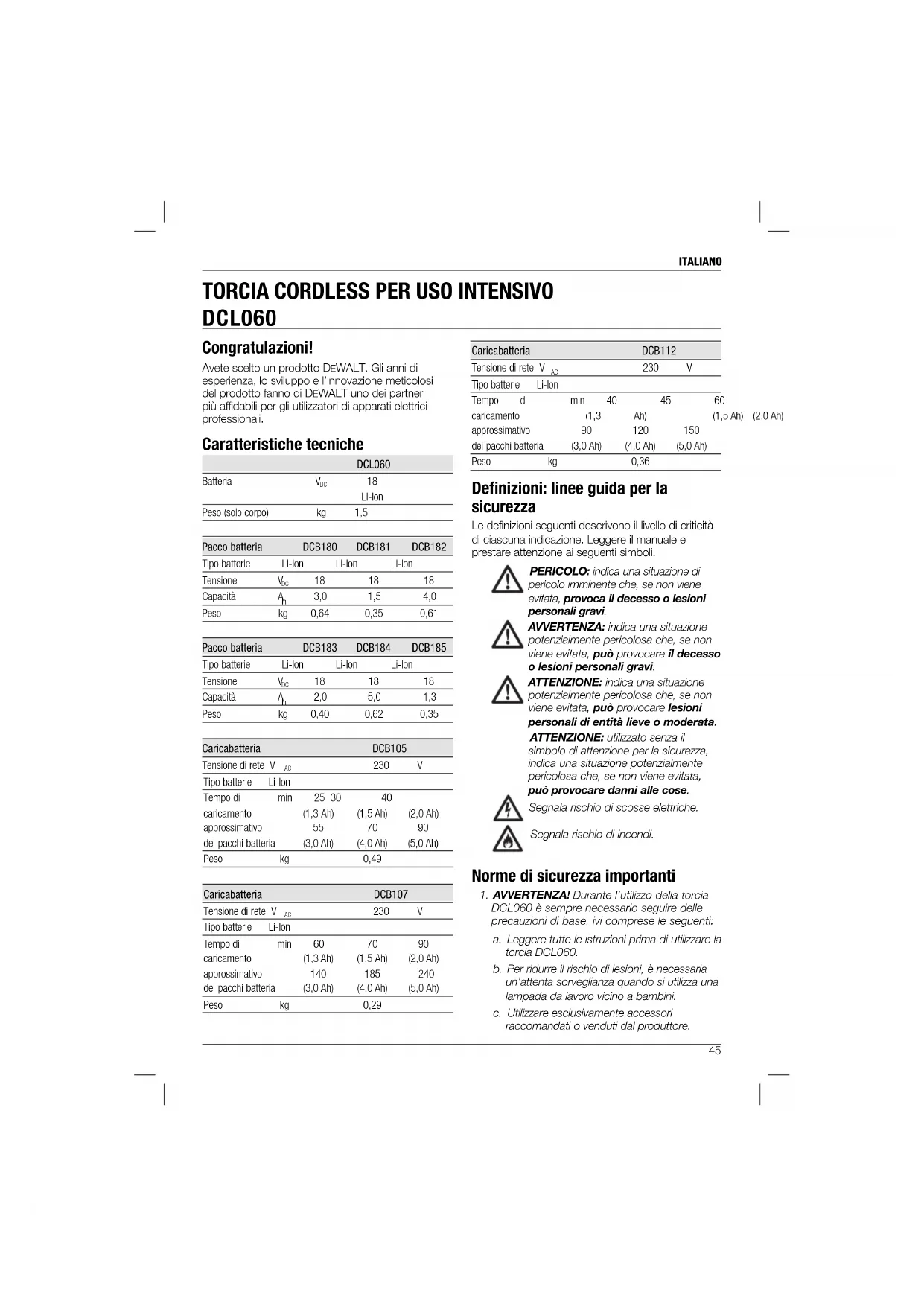

MANUALE UTENTE DCL060 DEWALT

Avete scelto un prodotto DEWALT. Gli anni di esperienza, lo sviluppo e l'innovazione meticolosi del prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparecchi elettrici professionali.

Caratteristiche tecniche

	DCLO60
Batteria	Vdc	18
		Li-olon
Peso (solo corpo)	kg	1,5

Pacco batteria	DCB180		DCB181	DCB182
Tippo batterie	Li-Ion	Li-Ion	Li-Ion
Tensione	Vsc	18	18	18
Capacità	Ah	3,0	1,5	4,0
Peso	kg	0,64	0,35	0,61

Pacco Batterie	DCB183		DCB184	DCB185
Tlpo Batterie	Li-Ion	Li-Ion	Li-Ion
Tensione	Vcc	18	18	18
Capacità	Ah	2,0	5,0	1,3
Peso	kg	0,40	0,62	0,35

Caricabatteria		DCB105
Tensione di rete V AC		230 V
Tipo batterie LI-Ion
Tempo di min caricamento approssimativo del pacchi batteria	25 30 (1,3 Ah)	40 (1,5 Ah)	(2,0 Ah)
	55	70	90
	(3,0 Ah)	(4,0 Ah)	(5,0 Ah)
Peso kg		0,49

Caricabatteria		DCB107
Tensione di rete V AC		230 V
Tippo Batterie	LHon
Tempo di min caricamento		60 (1,3 Ah)	70 (1,5 Ah)
approsimativo		140	185
del pacchi batteria		(3,0 Ah)	(4,0 Ah)
Peso kg		0,29

Caricabatteria			DCB112
Tensione di rete V AC			230 V
Tippo Batterie	Li-Ion
Tempo di	min	40	45		60
caricamento		(1,3) Ah)			(1,
approssimativo	90		120	150
dei pacchi batteria	(3,0 Ah)	(4,0 Ah)	(5,0 Ah)
Peso	kg	0,36

(2,0 Ah)

Definizioni: linee guida per la sicurezza

Le definizioni seguenti descrivono il livello di criticità di ciascuna indicazione. Leggere il manuale e prestare attenzione ai seguenti simboli.

PERICOLO: indica una situazione di pericolo imminente che, se non viene evitata, provoca la morte o lesioni personali gravi.

AVVERTENZA: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare la morte o lesioni personali gravi.

ATTENZIONE: indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare lesioni personali di entità lieve o moderata.

ATTENZIONE: utilizzato senza il simbolo di allerta di sicurezza, indica una situazione potenzialmente pericolosa che, se non viene evitata, può provocare danni alle cose.

può provocare danni alle cose.

Segnala rischio di scosse elettriche.

Segnala rischio di incendi.

Norme di sicurezza importanti

1. AVVERTENZA! Durante l'utilizzo della torcia DCL060 è sempre necessario seguire delle precauzioni di base, incluse le seguenti:

a. Leggere tutte le istruzioni prima di utilizzare la torcia DCL060. b. Per ridurre il rischio di lesioni, è necessaria un'attenta sorveglianza quando si utilizza una lampada da lavoro vicino a bambini. c. Utilizzare esclusivamente accessori raccomandati o venduti dal produttore.

ITALIANO

d. Non utilizzare in esterni.

e. Per ridurre il rischio di scossa elettrica, non immergere la lampada da lavoro in acqua o altro liquido. Non appoggiare o depositare la lampada da lavoro in posti da cui possa cadere o essere spinta in una vasca o un lavandino.

f. Utilizzare esclusivamente il caricabatteria fornito dal produttore.

Istruzioni di sicurezza per lampade da lavoro

AVVERTENZA: pericolo di incendio. Non utilizzare la torcia in prossimità di liquidi infiammabili o in atmosfere esplosive o sature di gas. Le scintille interne possono accendere i fumi, dando luogo a infortuni.

• La vista può essere danneggiata quando si guarda direttamente la luce. Non usare la lampada in ambienti bagnati o umidi. Utilizzare solo in posti asciutti. Non far penetrare alcun liquido dentro alla lampada da lavoro. Non immergere la lampada da lavoro in alcun liquido.
• La lampada da lavoro è stata progettata per utilizzo domestico e commerciale.
• Prima di utilizzare la batteria, leggere tutte le istruzioni e le scritte di avvertimento sul pacco batterie e sui prodotti che utilizzano il pacco batterie. L'apparecchio non è stato progettato per essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte, con mancanza di esperienza e conoscenza, a meno di una sorveglianza o di un insegnamento concernente il suo uso da parte di una persona responsabile della loro sicurezza.
• Occorre sorvegliare i bambini per evitare che giochino con l'apparecchio.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro alla lampada da lavoro. Pericolo di scossa elettrica.

Non esporre il caricabatteria a pioggia o neve. Utilizzare esclusivamente un cavo di prolunga corretto necessario per far funzionare il caricabatteria. L'utilizzo di cavi di prolunga non idonei conduce a rischio di incendio, scossa elettrica o folgorazione. - Disporre la lampada da lavoro in posti lontani da qualsiasi fonte di calore.

Non mettere alcun oggetto sopra la lampada da lavoro e non appoggiare la lampada da lavoro su superfici morbide che potrebbero bloccare le fessure di ventilazione e causare calore interno eccessivo. Disporre la lampada da lavoro in posti lontani da qualsiasi fonte di calore. Non azionare la lampada da lavoro se ha preso un forte colpo, è caduta o è stata danneggiata in qualsiasi altro modo. Portarla in un centro di assistenza autorizzato. - Non smontare la lampada da lavoro. Portarla presso un centro di assistenza autorizzato quando occorre assistenza o riparazione. Un montaggio sbagliato conduce a rischio di scossa elettrica, folgorazione o incendio. Rimuovere la batteria prima di tentare di pulire la torcia. - Il DCL060 funziona a corrente continua (CC) tramite un pacco batteria da 18V completamente carico. Non utilizzare a tensioni differenti.

Rischi residui

• I rischi seguenti sono intrinseci all'utilizzo di queste macchine:
• danneggiamento della vista quando si guarda direttamente la luce
• ustioni dal contatto con una superficie incandescente

Etichette sulla lampada da lavoro

Sulla lampada da lavoro sono presenti i seguenti pittogrammi:

Leggere il manuale di istruzioni prima dell'uso.

Superficie calda. Rischio di ustioni. Si eviti pertanto di toccarla.

Non fissare la sorgente luminosa.

Non utilizzare in presenza di una fiamma.

POSIZIONE DEI CODICI DATI

Il codice data, che comprende anche l'anno di fabbricazione, è stampato sulla superficie dell'alloggiamento.

Esempio:

2014 XX XX

Anno di fabbricazione

ITALIANO

Istruzioni di sicurezza importanti per tutti i caricabatteria

CONSERVARE LE PRESENTI ISTRUZIONI:

Il presente manuale contiene importanti istruzioni di sicurezza e d'uso per i caricabatteria DCB105, DCB107 e DCB112.

• Prima di utilizzare il caricatore, leggere tutte le istruzioni e gli avvertimenti contrassegnati sul caricatore, la batteria e il prodotto che funziona con la batteria.

AVVERTENZA: rischio di scossa elettrica. Non far penetrare alcun liquido dentro al caricabatterie. Pericolo di scossa elettrica.

ATTENZIONE: rischio di ustioni. Per ridurre il rischio di lesioni, caricare solamente batterie ricaricabili DEWALT. Tipi diversi di batterie potrebbero surriscaldarsi e scoppiare provocando lesioni personali e danni materiali. Non ricaricare batterie non ricaricabili.

ATTENZIONE: i bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

AVVISO: in certe condizioni, con il caricabatterie inserito nella presa elettrica, il caricabatterie può essere cortocircuitato da corpi estranei. Materiali estranei di natura conduttiva come, a titolo esemplificativo ma non esaustivo, polvere di smerigliatura, schegge metalliche, lana di acciaio, lamine di alluminio o qualsiasi accumulo di particelle metalliche, dovrebbero essere eliminati dalle cavità del caricabatterie. Staccare sempre il caricabatterie dalla presa quando il pacco batteria non è in sede. Staccare il caricabatterie dalla presa prima di cominciare a pulirlo.

• NON provare a caricare il pacco batterie con qualsiasi altro caricabatteria diverso da quelli di questo manuale. Il caricabatterie e il pacco batteria sono progettati specificamente per lavorare insieme.
• Questi caricabatteria non sono previsti per alcun altro utilizzo diverso dal caricare le batterie ricaricabili DEWALT. Ogni utilizzo diverso comporta rischio di incendio, scossa elettrica o folgorazione. Non esporre il caricabatteria a pioggia o neve.
• Per staccare dalla presa il caricabatterie, tirare la spina e non il cavo. Ciò riduce il rischio che si danneggino entrambi. Assicurarsi che il cavo sia posto in modo da non essere calpestato, non faccia inciampare o altri che lo possa danneggiare o sollecitare. Non utilizzare un cavo di prolunga se non è strettamente necessario. L'utilizzo di cavi di prolunga non idonei può dar luogo a rischio di incendio, scossa elettrica o folgorazione.
• Quando si adopera un caricabatteria all'aria aperta, collocarlo sempre in un luogo asciutto e usare una prolunga adatta a uso esterno. L'uso di un cavo adatto ad uso esterno riduce il rischio di scosse elettriche. Non ostruire i fori di ventilazione sul caricabatteria. I fori di ventilazione sono situati in alto e ai lati del caricabatteria. Tenere il caricabatteria lontano da qualsiasi fonte di calore. Non lavorare con un caricabatteria che abbia il cavo o la spina danneggiati. Nel caso in cui il cavo di alimentazione fosse danneggiato, è necessario farlo sostituire immediatamente dal produttore, o dal suo agente o da persona qualificata per evitare pericoli. Non azionare il caricabatteria se ha preso un forte colpo, è caduto o è stato danneggiato in qualsiasi altro modo. Portarlo in un centro di assistenza autorizzato. Non smontare il caricabatteria; quando è necessaria assistenza o riparazione, portarlo in un centro di assistenza autorizzato. Un montaggio sbagliato comporta il rischio di scossa elettrica, folgorazione o incendio.
• Staccare il caricabatterie dalla presa prima di qualsiasi tipo di pulizia. Ciò riduce il rischio di scossa elettrica. La rimozione del pacco batteria non riduce tale rischio. Non tentare MAI di collegare fra loro 2 caricabatteria.
• Il caricabatteria è progettato per funzionare con la corrente elettrica da 230 V standard di rete. Non tentare di utilizzarlo con una tensione diversa. Ciò non vale per i caricabatterie da veicolo.

CONSERVARE QUESTE ISTRUZIONI

ITALIANO

Caricabatterie

I caricabatteria DCB105, DCB107 e DCB112 sono compatibili con pacchi batteria agli ioni di litio da 10.8V, 14.4V e 18V XR (DCB123, DCB125, DCB127, DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB184 e DCB185).

Questo caricabatteria non richiede alcuna regolazione ed è progettato per funzionare nel modo più semplice possibile.

Procedura di caricamento (fig. 2)

1. Collegare il caricatore ad una presa adatta prima di inserire il gruppo batterie.
2. Inserire il pacco batteria nel caricabatteria, assicurandosi che sia completamente posizionato nel caricabatteria. La luce rossa (in carica) lampeggia continuamente, indicando che è iniziato il processo di carica.
3. Il completamento della carica sarà indicato dalla luce rossa che rimane continuamente accesa. Il pacco è completamente carico e può essere utilizzato in quel momento o lasciato nel caricabatterie.

NOTA: per garantire la massima prestazione e durata delle batterie Li-Ion, caricare completamente la batteria prima di utilizzarla per la prima volta.

Procedura di ricarica

Consultare la tabella sottostante per lo stato di carica del pacco batteria.

Indicatori di carica: DCB105
in carica	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
carica completa	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
ritardo per pacco caldo/freddo	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - 0
sostituire il pacco Batteria	- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Indicatori di carica: DCB107, DCB112
in carica — — — — —	carica completa — — — — —
ritardo per pacco caldo/freddo*	— — — — —

• DCB107, DCB112: la spia rossa continuerà a lampeggiare, ma una spia dell'indicatore gialla sarà illuminata durante questa operazione. Una volta che la batteria avrà raggiunto una temperatura adeguata, la spia gialla si spegnerà

e il caricabatteria riprenderà la procedura di caricamento.

I caricabatteria compatibili non caricheranno un pacco batteria difettoso. Il caricabatteria indicherà una batteria difettosa non illuminandosi o visualizzando un motivo lampeggiante con la dicitura. pacco batteria o caricabatteria difettoso.

NOTA: Qualsiasi cosa potrebbe anche indicare un problema del caricabatteria.

Se il caricabatteria indica un problema, portare il caricatore e il pacco batteria presso un centro di assistenza autorizzato per essere testati.

RITARDO PACCO CALDO/FREDDO

Quando il caricabatteria rileva una batteria troppo calda o troppo fredda avvia automaticamente un ritardo pacco caldo/freddo, sospendendo il caricamento finché la batteria non ha raggiunto la temperatura appropriata. Il caricabatteria quindi passa automaticamente alla modalità di caricamento del pacco. Questa funzione garantisce la massima durata della batteria.

Un pacco batteria freddo si caricherà a una velocità circa dimezzata rispetto a un pacco batteria caldo. Il pacco batteria si caricherà a una velocità rallentata per tutto il ciclo di caricamento e non tornerà alla velocità di caricamento massima anche se la batteria scalda.

SOLO PACCHI BATTERIA LI-ION

Gli apparati XR Li-Ion (agli ioni di litio) sono progettati con una struttura di protezione elettronica che salvaguarda la batteria da sovraccarico, surriscaldamento o scaricamento completo.

L'apparato si spegnerà automaticamente se dovesse scattare il Sistema di Protezione Elettronico. In tal caso, riporre la batteria Li-Ion sul caricatore finché non è completamente carica.

Istruzioni di sicurezza importanti per tutti i pacchi batteria

Con l'ordine dei pacchi batteria di ricambio, assicurarsi di includere il loro numero di catalogo e la tensione.

Al momento dell'acquisto, il gruppo batteria non è completamente carico. Prima di utilizzare il pacco batteria e il caricatore, leggere le istruzioni di sicurezza di seguito e quindi seguire le procedure di caricamento delineate.

LEGGERE TUTTE LE ISTRUZIONI

Non caricare o utilizzare il pacco batteria in ambienti con atmosfera esplosiva, come quelli in presenza di liquidi, gas o polveri

infiammabili. L'inserimento o la rimozione del pacco batteria dal caricabatterie può incendiare le polveri o i fumi.

Non forzare il pacco batteria nel caricabatteria. Non modificare il pacco batteria in modo da farlo entrare in un caricabatteria non compatibile, poiché il pacco batteria potrebbe rompersi e provocare gravi lesioni personali. Caricare i pacchi batteria solo negli appositi caricabatteria DEWALT. NON spruzzare o immergere in acqua o in altri liquidi. Non immagazzinare o utilizzare l'apparato e il pacco batteria in luoghi dove la temperatura raggiunge o supera i 40°C (105°F) (come nei capannoni o nelle costruzioni metalliche in estate). Per risultati ottimali, assicurarsi che il pacco batteria sia completamente carico prima dell'uso.

AVVERTENZA: non cercare mai di aprire il pacco batteria per alcun motivo. Se l'involucro del pacco batteria è lesionato o danneggiato, non inserirlo nel caricabatterie. Non schiacciare, far cadere o danneggiare il pacco batteria. Non utilizzare un pacco batteria o un caricabatterie che abbia subito un forte colpo, sia caduto, sia stato travolto o danneggiato in qualsiasi modo (per esempio forato con un chiodo, battuto con un martello, calpestato). Pericolo di scossa elettrica o folgorazione. I pacchi batteria danneggiati dovrebbero essere inviati al centro assistenza per il riciclaggio.

ATTENZIONE: quando non è in uso, appoggiare l'apparato di lato su una superficie stabile, dove non ci sia rischio di inciampare o di cadere. Alcuni apparati con pacchi batteria grandi possono rimanere in piedi poggiando sul pacco batteria, ma potrebbero cadere durante il lavoro.

ISTRUZIONI DI SICUREZZA SPECIFICHE PER IONI DI LITIO (Li-Ion)

Non bruciare il pacco batteria anche se è seriamente danneggiato o è completamente esaurito. Il pacco batteria può esplodere se gettato nel fuoco. Se vengono bruciati dei pacchi batteria agli ioni di litio, si creano fumi e materiali tossici.

• Se il contenuto della batteria viene a contatto con la pelle, lavare immediatamente con sapone delicato e acqua. Se il liquido della batteria raggiunge gli occhi, sciacquare con acqua gli occhi aperti per 15 minuti o fino a quando cessa l'irritazione. Se sono necessarie cure mediche, l'elettrolito della batteria è composto da una miscela di carbonati organici liquidi e di sali di litio.
• Il contenuto delle celle della batteria aperta può causare irritazione delle vie respiratorie; far circolare aria fresca. Se il sintomo persiste, rivolgersi a cure mediche.

AVVERTENZA: rischio di incendio. Il liquido della batteria si può incendiare se esposto a scintilla o a fiamma.

Trasporto

Le batterie DEWALT sono conformi a tutte le norme di trasporto in vigore come prescritto dalle normative del settore e legali, che includono la Raccomandazione NU sul trasporto di merci pericolose; le normative sulle merci pericolose dell'Associazione di trasporto aereo internazionale (IATA), le normative internazionali marittime sulle merci (IMDG) e l'Accordo europeo concernente il trasporto stradale internazionale di merci pericolose (ADR). Le celle e le batterie agli ioni di litio sono state testate conformemente alla sezione 38.3 delle Raccomandazioni NU sul Manuale di Test e Criteri per il Trasporto di merci pericolose.

Nella maggior parte dei casi, il trasporto di un pacco batteria DEWALT sarà esente dalla classificazione nella categoria pienamente regolamentata di Materiale pericoloso di classe 9. In generale, le due casistiche che richiedono il trasporto di Classe 9 sono:

1. Trasporto aereo di più di due pacchi batteria agli ioni di litio DEWALT quando la confezione contiene soltanto pacchi batteria (senza utensili), e
2. Qualsiasi spedizione contenente una batteria agli ioni di litio con una classificazione energetica superiore a 100 Watt ore (Wh). Tutte le batterie agli ioni di litio hanno la classificazione Watt ore contrassegnata sul pacco.

A prescindere che una spedizione sia considerata esente o pienamente regolata, è di responsabilità dei trasportatori consultare le ultime normative concernenti i requisiti di imballaggio/etichettatura/contrassegno e documentazione.

Il trasporto delle batterie può causare incendi se i terminali della batteria entrano inavvertitamente a contatto con materiali conduttivi. Durante il trasporto

delle batterie, assicurarsi che i terminali della batteria siano protetti e ben isolati da materiali che potrebbero entrare in contatto con essi e causare un corto circuito.

Le informazioni contenute nella presente sezione sono fornite in buona fede e si ritengono accurate al momento della creazione del documento. Tuttavia, non viene fornita alcuna garanzia implicita o esplicita. È di responsabilità dell'acquirente assicurarsi che le proprie attività siano conformi alle normative in vigore.

Pacco batteria

TIPO BATTERIE

Il DCL060 funziona con un pacco batteria agli ioni di litio XR da 18V.

È possibile utilizzare i pacchi batteria DCB180, DCB181, DCB182, DCB183, DCB184 e DCB185. Fare riferimento a Dati Tecnici per ulteriori informazioni.

Istruzioni per la conservazione

1. Il luogo migliore per la conservazione è un luogo fresco e asciutto, non illuminato direttamente dal sole e protetto da eccessive temperature calde o fredde. Per ottenere il massimo di prestazioni e di durata della batteria, conservare i pacchi batteria a temperatura ambiente quando non utilizzati.
2. Per la conservazione nel lungo periodo, si raccomanda di riporre un pacco batteria completamente carico in un luogo fresco e asciutto, fuori dal caricabatteria, per risultati ottimali.

NOTA: i pacchi batteria non devono essere conservati completamente privi di carica. Il pacco batteria dovrà essere ricaricato prima dell'uso.

Targhette sul caricabatterie e sul pacco batteria

In aggiunta ai pittogrammi utilizzati in questo manuale, le targhette sul caricabatteria e sul pacco batteria mostrano i pittogrammi seguenti:

Leggere il manuale d'istruzioni prima dell'uso.

Vedere i Dati Tecnici per il tempo di ricarica.

Batteria in carica.

Batteria carica.

Batteria difettosa.

Ritardo per pacco caldo/freddo.

Non toccare con oggetti conduttivi.

Non caricare pacchi batteria danneggiati.

Non esporre all'acqua.

Far sostituire immediatamente i cavi difettosi.

Caricare esclusivamente a temperature tra 4°C e 40°C

Solo per uso interno.

Smaltire il pacco batteria con la dovuta attenzione per l'ambiente.

Caricare i pacchi batteria DEWALT esclusivamente con i caricabatteria designati da DEWALT. Il caricamento di pacchi batteria diversi da quelli designati da DEWALT con un caricabatteria

DEWALT potrebbe causare un'esplosione o comportare altre situazioni di pericolo.

Non bruciare il pacco batteria.

Contenuto della confezione

La confezione contiene:

1 lampada da lavoro, 1 manuale di istruzioni

• Verificare eventuali danni ai componenti della lampada da lavoro o agli accessori che possano essere avvenuti durante il trasporto.
• Attenzione: il tempo per leggere interamente e comprendere questo manuale, prima di utilizzare il prodotto.

Descrizione (fig. 1)

AVVERTENZA: non modificare mai l'apparato elettrico o alcuna parte di esso. Potrebbe dar luogo a danni o lesioni personali.

ITALIANO

a. Manopola di accensione/spegnimento b. Impugnatura c. Portello della batteria d. Testa girevole e. Pulsante dell'indicatore di carburante

DESTINAZIONE D'USO

La torcia DCL060 è progettata per funzionare come sorgente luminosa.

La torcia DCL060 è un apparecchio professionale. NON consentire ai bambini di entrare in contatto con l'apparecchio. L'uso di questo apparecchio da parte di persone inesperte deve avvenire sotto sorveglianza.

• Questo prodotto non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenza, a meno che non abbiano ricevuto sorveglianza o istruzioni riguardo all'uso dell'apparecchio da parte di una persona responsabile della loro sicurezza. I bambini non devono mai essere lasciati da soli con questo prodotto.

Sicurezza elettrica

La torcia è stata progettata per essere alimentata con un solo livello di tensione. Verificare sempre che la tensione del pacco batteria corrisponda alla tensione della targhetta. Assicurarsi anche che la tensione del caricabatterie corrisponda a quella di rete.

L'apparecchio DEWALT possiede doppio isolamento secondo la normativa EN 60335, perciò non è necessario il collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo appositamente realizzato, disponibile tramite la rete di assistenza DEWALT.

Per la sostituzione del cavo di alimentazione, utilizzare sempre la spina di tipo prescritto.

Tipo II (doppio isolamento) - utensili elettrici

Tipo I (messa a terra) - utensili elettrici

Gli apparecchi portatili, utilizzati in ambiente esterno, devono essere collegati ad un interruttore differenziale.

Utilizzo di un cavo di prolunga

Non si dovrebbe mai utilizzare un cavo di prolunga se non assolutamente necessario. Utilizzare un cavo di prolunga omologato, adatto alla presa di ingresso del caricabatterie (vedere i Dati tecnici). La sezione

minima del conduttore è 1,5 mm² e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo completamente.

AVVERTENZA: azionare l'attrezzatura a tensione inferiore a quella nominale può causare un eccessivo riscaldamento. L'uso di cavi di prolunga eccessivamente lunghi può causare un eccessivo riscaldamento del cavo.

FUNZIONAMENTO

Inserimento e rimozione del pacco batteria

ATTENZIONE: assicurarsi che la testa della lampada sia in posizione OFF prima di inserire la batteria per evitare lesioni agli occhi.

NOTA: per risultati ottimali, assicurarsi che il pacco batteria sia completamente carico prima dell'uso.

Per installare il pacco batteria nella torcia, inserirlo nel vano batteria (c). Accertarsi che il pacco batteria sia completamente inserito.

Per rimuovere il pacco batteria dalla torcia, premere e tenere premuto il pulsante di sblocco della batteria sul pacco batteria e rimuoverlo. Per caricare il pacco, inserirlo nel caricabatteria DEWALT. I caricabatteria DEWALT sono progettati per batterie specifiche. Per un elenco di pacchi batteria e caricabatteria compatibili, consultare i Dati tecnici.

PACCHI BATTERIA CON INDICATORE DEL LIVELLO DI CARICA (FIG. 1)

Alcuni pacchi batteria DeWALT comprendono un indicatore del livello di carica costituito da tre spie LED verdi che indicano il livello di carica residua nel pacco batteria.

Per azionare l'indicatore del livello di carica, premere e tenere premuto il pulsante dell'indicatore del livello di carica (e). Una combinazione di tre spie LED verdi si illumina per designare il livello di carica residua. Quando il livello di carica nella batteria scende al di sotto del limite utilizzabile, l'indicatore del livello di carica non si illumina e sarà necessario ricaricare la batteria.

NOTA: l'indicatore del livello di carica è solo un'indicazione del livello di carica residua sul pacco batteria. Non indica la funzionalità dell'apparato ed è soggetto a variazioni in base ai componenti del prodotto, alla temperatura e all'applicazione dell'utente finale.

ITALIANO

Utilizzo (Fig. 1)

1. Posizionare la torcia su una superficie piana e stabile in appoggio sui piedini in gomma e posizionarla come desiderato.
2. Tenendo saldamente l'impugnatura (b) con una mano, utilizzare l'altra mano per ruotare la manopola di accensione/spegnimento (a) in senso antiorario per accendere la torcia. Ruotare la manopola per angolare la luce nella posizione desiderata. La testa girevole (d) ruota tra 0° e 90°.
3. Al termine dell'utilizzo della torcia, allineare le tacche della manopola di accensione/spegnimento per spegnere la torcia.

AVVERTENZA: pericolo di ustioni. La testa girevole si scalda durante l'uso. Non toccare la testa girevole quando la torcia è accesa o subito dopo l'uso.

AVVERTENZA: quando il pacco batteria si è scaricato completamente, l'unità si spegnerà subito. La torcia NON si spegne quando il pacco batteria sta per scaricarsi completamente. Per ridurre il rischio di lesioni, tenere sempre a disposizione una batteria di riserva o una sorgente di illuminazione secondaria se la situazione lo rende necessario.

Trasporto della torcia

Quando si trasporta la torcia con una batteria installata, utilizzare una mano sull'impugnatura e l'altra sul retro dell'unità, con i piedini in gomma rivolti in basso verso il pavimento.

MANUTENZIONE

Questo apparato DEWALT è stato progettato per funzionare a lungo con una manutenzione minima. Per avere prestazioni sempre soddisfacenti occorre avere cura dell'apparato e sottoporlo a pulizia periodica.

AVVERTENZA: per ridurre il rischio di lesioni personali gravi, portare il pulsante avanti/indietro alla posizione di blocco o spegnere l'apparato e scollegare il pacco batteria prima di eseguire qualsiasi regolazione o rimozione/installazione di dotazioni o accessori. Un avvio accidentale può causare lesioni.

Il caricabatteria e il pacco batteria non sono parti riparabili. Non vi sono parti riparabili all'interno.

Lubrificazione

L'apparato non richiede alcuna ulteriore lubrificazione.

Pulizia

AVVERTENZA: soffiare via la polvere dall'alloggiamento con aria compressa, non appena vi sia sporco visibile all'interno e intorno alle prese d'aria di ventilazione. Quando si esegue questa procedura indossare occhiali di protezione e mascherine antipolvere omologati.

AVVERTENZA: non utilizzare solventi o altri prodotti chimici aggressivi per pulire le parti non metalliche dell'apparato. Questi prodotti chimici indeboliscono i materiali utilizzati per questi componenti. Utilizzare un panno inumidito solo con acqua e sapone delicato. Non far penetrare del liquido all'interno dell'apparato, e non immergere alcuni dei loro componenti direttamente in un liquido.

ISTRUZIONI PER LA PULIZIA DEL CARICABATTERIA

AVVERTENZA: rischio di scossa elettrica. Staccare il caricabatteria dalla presa di corrente prima della pulizia. Sporco e grasso vengono rimossi dall'estremità del caricabatteria con un panno o uno spazzolino non metallico. Non utilizzare acqua né detergenti di alcun tipo.

Accessori su richiesta

AVVERTENZA: su questo prodotto sono stati collaudati solo gli accessori offerti da DEWALT, quindi l'utilizzo di accessori diversi potrebbe essere rischioso. Per ridurre il rischio di lesioni, su questo prodotto vanno utilizzati solo gli accessori raccomandati da DEWALT.

Rivolgersi al proprio rivenditore per ulteriori informazioni sugli accessori più adatti.

Rispetto ambientale

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o non è più utilizzato, non effettuare lo smaltimento con i rifiuti domestici. Smaltirlo tramite la raccolta differenziata.

La raccolta differenziata di prodotti usati e imballaggi permette il riciclo e il riutilizzo dei materiali. Il riutilizzo di materiali riciclati aiuta a impedire l'inquinamento ambientale e riduce la richiesta di materiali grezzi.

Secondo le normative locali, la raccolta differenziata di prodotti elettrici può avvenire a domicilio, presso le sedi di raccolta comunali oppure presso il rivenditore al momento dell'acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei suoi prodotti alla fine della loro vita utile. Per usufruire di questo servizio, restituire il prodotto presso un riparatore autorizzato che lo raccoglie per conto di DEWALT.

È possibile individuare il riparatore autorizzato più vicino rivolgendosi all'ufficio DEWALT di zona all'indirizzo indicato nel presente manuale. Altrimenti, è possibile consultare un elenco dei riparatori autorizzati DEWALT e tutti i dettagli relativi alla sua assistenza post-vendita, nel sito Internet:

www.2helpU.com.

Pacco batteria ricaricabile

Questo pacco batteria a lunga durata deve essere ricaricato quando non fornisce più energia sufficiente per eseguire compiti che prima erano eseguiti agevolmente. Al termine della sua vita operativa, il pacco batteria va smaltito con la dovuta cura per l'ambiente.

• Far scaricare completamente il pacco batterie, poi rimuoverlo dall'apparato.
• Le celle Li-Ion sono riciclabili. Consegnarle al rivenditore o ad un servizio di riciclaggio di zona. I pacchi batteria raccolti verranno riciclati o smaltiti in modo corretto.
