BEDIENUNGSANLEITUNG DCL060 DEWALT

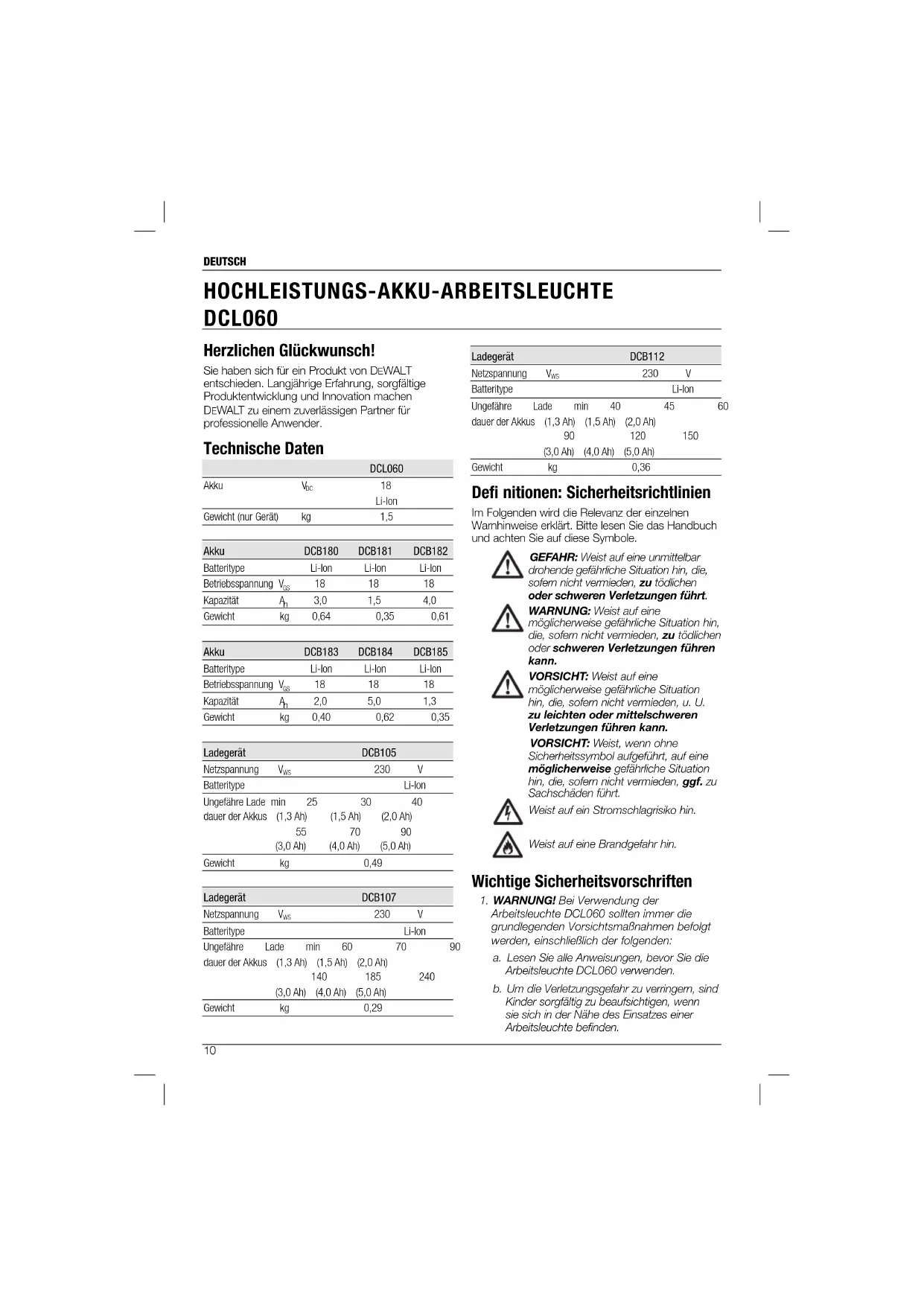

HOCHLEISTUNGS-AKKU-ARBEITSLEUCHTE DCL060 Ladegerät DCB112 Netzspannung V

230 V Batteritype Li-Ion Ungefähre Lade min 40 45 60 dauer der Akkus (1,3 Ah) (1,5 Ah) (2,0 Ah)

(3,0 Ah) (4,0 Ah) (5,0 Ah) Gewicht kg 0,36 Defi nitionen: Sicherheitsrichtlinien Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole. GEFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt. WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führen kann. VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, u. U. zu leichten oder mittelschweren Verletzungen führen kann. VORSICHT: Weist, wenn ohne Sicherheitssymbol aufgeführt, auf eine möglicherweise gefährliche Situation hin, die, sofern nicht vermieden, ggf. zu Sachschäden führt. Weist auf ein Stromschlagrisiko hin. Weist auf eine Brandgefahr hin. Wichtige Sicherheitsvorschriften

1. WARNUNG! Bei Verwendung der

Arbeitsleuchte DCL060 sollten immer die grundlegenden Vorsichtsmaßnahmen befolgt werden, einschließlich der folgenden: a. Lesen Sie alle Anweisungen, bevor Sie die Arbeitsleuchte DCL060 verwenden. b. Um die Verletzungsgefahr zu verringern, sind Kinder sorgfältig zu beaufsichtigen, wenn sie sich in der Nähe des Einsatzes einer Arbeitsleuchte befinden. Herzlichen Glückwunsch! Sie haben sich für ein Produkt von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender. Technische Daten DCL060 Akku V

Li-Ion Gewicht (nur Gerät) kg 1,5 Akku DCB180 DCB181 DCB182 Batteritype Li-Ion Li-Ion Li-Ion Betriebsspannung V

3,0 1,5 4,0 Gewicht kg 0,64 0,35 0,61 Akku DCB183 DCB184 DCB185 Batteritype Li-Ion Li-Ion Li-Ion Betriebsspannung V

2,0 5,0 1,3 Gewicht kg 0,40 0,62 0,35 Ladegerät DCB105 Netzspannung V

230 V Batteritype Li-Ion Ungefähre Lade min 25 30 40 dauer der Akkus (1,3 Ah) (1,5 Ah) (2,0 Ah)

(3,0 Ah) (4,0 Ah) (5,0 Ah) Gewicht kg 0,49 Ladegerät DCB107 Netzspannung V

230 V Batteritype Li-Ion Ungefähre Lade min 60 70 90 dauer der Akkus (1,3 Ah) (1,5 Ah) (2,0 Ah)

c. Verwenden Sie nur Anbauteile, die vom Hersteller empfohlen oder vertrieben werden. d. Nicht im Freien verwenden. e. Um die Gefahr eines Stromunfalls zu verringern, tauchen Sie die Arbeitsleuchte nicht in Wasser oder eine andere Flüssigkeit. Stellen oder lagern Sie die Arbeitsleuchte nicht an Stellen, an denen sie herunterfallen oder in eine Wanne fallen kann. f. Verwenden Sie nur das vom Hersteller gelieferte Ladegerät. Sicherheitsanweisungen für Arbeitsleuchten WARNUNG: Feuergefahr. Betreiben Sie die Arbeitsleuchte nicht in der Nähe von entflammbaren Flüssigkeiten oder Gasen oder in explosionsgefährdeten Umgebungen. Funken im Inneren können Gase entzünden und zu Verletzungen führen.

• Das Sehvermögen kann beeinträchtigt werden, wenn Sie direkt in die Leuchte blicken.

• Setzen Sie die Lampe nicht feuchten Bereichen oder Dampf aus. Nur an trockenen Orten zu verwenden. Keine Flüssigkeiten in die Arbeitsleuchte gelangen lassen. Tauchen Sie die Arbeitsleuchte nicht in Flüssigkeiten.

• Die Arbeitsleuchte ist für den Einsatz im Haushalt und Gewerbe bestimmt.

• Bevor Sie Akkus verwenden, lesen Sie alle Anweisungen und Warnhinweise am Akku und am akkubetriebenen Produkt.

• Dieses Gerät ist nicht für den Gebrauch durch Personen (einschließlich Kinder) bestimmt, bei denen die körperlichen, sensorischen oder mentalen Fähigkeiten eingeschränkt sind oder die über lückenhafte Erfahrung oder Kenntnis verfügen, es sei denn, sie werden beaufsichtigt oder haben Anweisungen zum Gebrauch des Gerätes durch eine Person erhalten, die für ihre Sicherheit verantwortlich ist.

• Kinder sollten beaufsichtigt werden, damit sichergestellt ist, dass sie das Gerät nicht zum Spielen verwenden. WARNUNG: Gefahr eines Stromunfalls. Keine Flüssigkeiten in die Arbeitsleuchte gelangen lassen. Dadurch kann ein Stromunfall entstehen.

• Setzen Sie die Arbeitsleuchte weder Regen noch Schnee aus.

• Verwenden Sie nur ein geeignetes Verlängerungskabel, das für den Betrieb des Ladegeräts geeignet ist. Die Verwendung ungeeigneter Verlängerungskabel kann zu Brandgefahr, Stromunfall oder tödlichem Stromschlag führen.

• Stellen Sie die Arbeitsleuchte nicht in die Nähe von Wärmequellen.

• Stellen Sie keine Gegenstände auf die Arbeitsleuchte und stellen Sie die Arbeitsleuchte nicht auf eine weiche Fläche. Dadurch können die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie die Arbeitsleuchte nicht in die Nähe von Wärmequellen.

• Benutzen Sie die Arbeitsleuchte nicht, wenn sie einen harten Schlag erlitten hat, heruntergefallen ist oder auf andere Weise beschädigt wurde. Bringen Sie sie zu einer autorisierten Kundendienststelle.

• Nehmen Sie die Arbeitsleuchte nicht auseinander. Bringen Sie sie zu einer autorisierten Kundendienststelle, wenn sie gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann zur Gefahr eines Stromunfalls, eines tödlichen Stromschlags oder zu Brandgefahr führen.

• Entfernen Sie den Akku, bevor Sie versuchen, die Arbeitsleuchte zu reinigen.

• Die DCL060 wird mit Gleichstrom (DC) über einen vollständig aufgeladenen 18V-Akku betrieben. Verwenden Sie keine andere Spannung. Restgefahren

• Folgende Risiken sind mit der Verwendung dieses Gerätes untrennbar verbunden: – Verbrennungen durch Berühren einer heißen Oberfläche – beeinträchtigtes Sehvermögen, wenn Sie direkt in die Leuchte blicken Schilder an der Arbeitsleuchte Die folgenden Bildzeichen sind an der Arbeitsleuchte angebracht: Vor der Verwendung die Betriebsanleitung lesen. Heiße Oberfläche. Verbrennungsgefahr. Fassen Sie es nicht an. Blicken Sie nicht in die Lichtquelle. Nicht in der Nähe von Feuer einsetzen.DEUTSCH

Der Datumscode, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt. Beispiel: 2014 XX XX Herstelljahr Wichtige Sicherheitshinweise für alle Akku-Ladegeräte BEWAHREN SIE DIESE ANWEISUNGEN AUF: Diese Anleitung enthält wichtige Sicherheits- und Betriebsanweisungen für die Ladegeräte DCB105, DCB107 und DCB112.

• Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku. WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben. VORSICHT: Verbrennungsgefahr. Zur Reduzierung der Verletzungsgefahr sollten nur Akkus von DEWALT verwendet werden. Andere Akkutypen können sich überhitzen und bersten, was zu Verletzungen und Sachschäden führen kann. Nicht aufl adbare Batterien dürfen nicht wieder aufgeladen werden. VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Werkzeug spielen. HINWEIS: Unter bestimmten Umständen können bei an die Stromquelle angeschlossenem Ladegerät die Kontakte im Ladegerät durch Fremdmaterial kurzgeschlossen werden. Leitende Fremdmaterialien, wie z. B. Schleifstaub, Metallspäne, Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln von den Hohlräumen des Ladegerätes fernhalten. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Der Akku darf NIEMALS in einem anderen Ladegerät, außer dem in diesem Handbuch beschriebenen, aufgeladen werden. Das Ladegerät und der Akku wurden speziell zur gemeinsamen Verwendung konzipiert.

• Diese Ladegeräte sind ausschließlich für das Laden von D EWALT Akkus bestimmt. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

• Setzen Sie das Ladegerät weder Regen noch Schnee aus.

• Ziehen Sie immer am Stecker und nicht am Kabel, um das Ladegerät von der Stromquelle zu trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.

• Verlegen Sie das Netzkabel so, dass niemand darauf treten oder darüber stolpern kann und dass es keinen sonstigen schädlichen Einflüssen oder Belastungen ausgesetzt wird.

• Ein Verlängerungskabel sollte nur dann verwendet werden wenn es absolut notwendig ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

• Wenn Sie ein Ladegerät im Freien betreiben, tun Sie dies an einem trockenen Ort und verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

• Blockieren Sie nicht die Lüftungsschlitze am Ladegerät. Die Lüftungsschlitze befinden sich oben und an den Seiten des Ladegeräts. Stellen Sie das Ladegerät von Hitzequellen entfernt auf.

• Betreiben Sie das Ladegerät nicht mit einem beschädigten Netzkabel oder Netzstecker. Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.

• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Elektroschock verursachen oder zu Brand führen.DEUTSCH

• Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.

• Versuchen Sie NIEMALS 2 Ladegeräte miteinander zu verbinden.

• Das Ladegerät wurde für den Betrieb mit standardmäßigem 230 V Netzstrom konzipiert. Es darf mit keiner anderen Spannung verwendet werden. Dies gilt nicht für das Fahrzeugladegerät.

BEWAHREN SIE DIESE ANWEISUNGEN AUF

Ladegeräte Die Ladegeräte DCB105, DCB107 und DCB112 können folgende Akkus laden: 10,8V, 14,4 V und 18V XR Li-Ion (DCB123, DCB125, DCB127, DCB140, DCB141, DCB142, DCB143, DCB144, DCB145, DCB180, DCB181, DCB182, DCB183, DCB184 und DCB185). An diesem Ladegerät müssen keine Einstellungen vorgenommen werden, und es wurde für eine möglichst einfache Bedienung konzipiert. Aufl aden (Abb. 2)

1. Setzen Sie das Ladegerät in eine geeignete

Steckdose ein, bevor Sie das Akku einsetzen.

2. Legen Sie den Akku vollständig in das

Ladegerät ein. Die rote Leuchte (Aufladen) blinkt dauerhaft und zeigt dadurch an, dass der Ladevorgang begonnen wurde.

3. Der Abschluss des Ladevorgangs wird dadurch

angezeigt, dass das rote Licht dauerhaft leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden. HINWEIS: Um die maximale Lebensdauer der Li-Ion-Akkus zu gewähren, laden Sie den Akkusatz vor der ersten Verwendung vollständig auf. Aufl aden Siehe Tabelle unten zum Ladezustand der Akkus. Anzeigen am Ladegerät: DCB105 wird geladen

Temperaturverzögerung ––– • ––– • ––– • ––– Akku ersetzen

• • • • • • • • • • • • • • Anzeigen am Ladegerät: DCB107, DCB112 wird geladen – – – – – vollständig geladen

Temperaturverzögerung*

• DCB107, DCB112: Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf. Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht leuchtet oder indem das Blinkmuster für Probleme mit dem Akku oder dem Ladegerät angezeigt werden. HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen. Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

VERZÖGERUNG HEISSER/KALTER AKKU

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine „Verzögerung heißer/kalter Akku“, bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Ein kalter Akku wird mit etwa der halben Geschwindigkeit eines warmen Akkus geladen. Der Akku wird während des gesamten Ladevorgangs mit der geringeren Geschwindigkeit geladen, die sich auch nicht erhöht, wenn der Akku wärmer wird. NUR LITHIUM-IONEN-AKKUS XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt. Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie das Li-Ion-Akku in das Ladegerät, bis es vollständig aufgeladen ist. Wichtige Sicherheitsanweisungen für alle Akkus Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.DEUTSCH

Der Akku ist bei der Lieferung nicht vollständig aufgeladen. Lesen Sie vor der Verwendung von Akku und Ladegerät die folgenden Sicherheitsanweisungen und befolgen Sie dann die genannten Schritte zum Aufladen.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Laden oder benutzen Sie den Akku nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.

• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.

• Laden Sie die Akkus nur in ausgewiesenen Ladegeräten von DEWALT auf.

• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.

• Das Werkzeug und den Akku niemals in Bereichen lagern oder verwenden, in denen die Temperatur 40 ºC überschreiten könnte (z. B. Scheunen oder Metallgebäude im Sommer).

• Um beste Ergebnisse zu erzielen, sollte der Akku vor der Verwendung vollständig aufgeladen werden. WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden. VORSICHT: Wenn das Werkzeug nicht gebraucht wird, muss es seitlich auf eine stabile Fläche gelegt werden, wo es kein Stolperrisiko darstellt und nicht herunterfallen kann. Manche Werkzeuge mit großen Akkus können aufrecht auf dem Akku stehen, aber leicht umgestoßen werden.

BESONDERE SICHERHEITSANWEISUNGEN FÜR

LITHIUMIONEN (Li-Ion) - AKKUS

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen. Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung. WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Funken oder einer Flamme ausgesetzt ist. Transport DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38.3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet. In den meisten Fällen wird der Transport eines DEWALT-Akkupacks von der Klassifizierung als vollständig regulierter Gefahrstoff der Klasse 9 ausgenommen. Im Allgemeinen sind die beiden Fälle, wo ein Transport gemäß Klasse 9 erforderlich ist, folgende:DEUTSCH

1. Lufttransport von mehr als zwei DEWALT

Lithium-Ion-Akkupacks, wenn das Paket nur Akkupacks (und keine Werkzeuge) enthält, und

2. Jeder Transport, in dem ein Lithium-Ionen-Akku

mit einer Energiebewertung von mehr als 100 Wattstunden (Wh) enthalten ist. Für alle Lithium- Ionen-Akkus ist die Wattstundenbewertung auf dem Paket angegeben. Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/ Kennzeichnung und Dokumentation zu informieren. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann. Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen. Akku AKKUTYP Für das Modell DCL060 wird ein 18V XR Li-Ionen- Akku eingesetzt. Es können die Akkus DCB180, DCB181, DCB182, DCB183, DCB184 und DCB185 verwendet werden. Weitere Angaben sind den Technischen Daten zu entnehmen.Weitere Informationen fi nden Sie unter Technische Daten. Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und

nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.

2. Bei längerer Aufbewahrung sollte ein vollständig

aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten. HINWEIS: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden. Schilder am Ladegerät und Akku Zusätzlich zu den in dieser Betriebsanleitung verwendeten Bildzeichen befinden sich die folgenden Bildzeichen auf dem Ladegerät und dem Akku: Vor der Verwendung die Betriebsanleitung lesen. Die Ladezeit ist den Technischen Daten zu entnehmen. Akku wird geladen. Akku ist geladen. Akku ist defekt. Temperaturverzögerung. Nicht mit elektrisch leitenden Gegenständen berühren. Beschädigte Akkus nicht aufladen. Das Gerät keiner Nässe aussetzen. Beschädigte Kabel sofort austauschen. Nur zwischen 4˚C und 40˚C aufladen. Nur in Innenräumen verwenden. Akku umweltgerecht entsorgen. Laden Sie DEWALT-Akkus nur mit den dazu bestimmten DEWALT-Ladegeräten auf. Werden andere Akkus als die dazu bestimmten DEWALT-Akkus mit einem DEWALT-Ladegerät aufgeladen, können diese platzen oder andere gefährliche Situationen verursachen. Den Akku nicht verbrennen.DEUTSCH

Packungsinhalt Die Packung enthält: 1 Arbeitsleuchte 1 Betriebsanleitung

• Prüfen Sie die Arbeitsleuchte, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.

• Nehmen Sie sich Zeit, diese Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen und zu verstehen. Beschreibung (Abb. 1) WARNUNG: Nehmen Sie niemals Änderungen am Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen. a. Ein-/Aus-Knopf b. Griff c. Akkuanschluss d. Drehbarer Kopf e. Ladezustandsanzeige

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die Arbeitsleuchte DCL060 ist dazu ausgelegt, als Lichtquelle verwendet zu werden. Die Arbeitsleuchte DCL060 ist ein Gerät für den professionellen Einsatz. LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden. Elektrische Sicherheit Die Arbeitsleuchte wurde für eine einzige Spannung konstruiert. Überprüfen Sie immer, ob die Spannung des Akkus der Spannung auf dem Typenschild entspricht. Stellen Sie auch sicher, dass die Spannung Ihres Ladegeräts der Netzspannung entspricht. Ihr DEWALT Ladegerät ist gemäß EN 60335 doppelt isoliert. Es muss deshalb nicht geerdet werden. Wenn das Stromversorgungskabel beschädigt ist, muss es durch ein speziell ausgestattetes Kabel ersetzt werden, dass bei der DEWALT Kundendienstorganisation erhältlich ist.

Bei Ersatz des Netzkabels achten Sie auf Verwendung des Schweizer Netzsteckers. Typ 11 für Klasse II (Doppelisolierung) – Geräte Typ 12 für Klasse I (Schutzleiter) – Geräte

Ortsveränderliche Geräte, die im Freien verwendet werden, müssen über einen Fehlerstromschutzschalter angeschlossen werden. Verwendung eines Verlängerungskabels Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegerätes geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1,5 mm² und die Höchstlänge beträgt 30 m. Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab. WARNUNG: Wenn Sie das Gerät mit niedriger Spannung betreiben, kann es zur Überhitzung kommen. Bei Verwendung eines zu langen Verlängerungskabels kann es zur Überhitzung des Kabels kommen. BETRIEB Anbringen und Entfernen des Akkus VORSICHT: Stellen Sie sicher, dass der Lampenkopf in der Position OFF (Aus), bevor Sie den Akku einsetzen, damit keine Augenverletzungen entstehen können. HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladen werden. Zum Installieren des Akkus in die Arbeitsleuchte setzen Sie den Akku in den Akkuanschluss (c) ein. Vergewissern Sie sich, dass der Akku richtig sitzt. Zum Entfernen des Akkus aus der Arbeitsleuchte halten Sie den bzw. die Akkulöseknöpfe am Akku gedrückt und nehmen Sie ihn ab. Zum Aufladen des Akkus setzen Sie ihn in Ihr DEWALT-Ladegerät. DEWALT-Ladegeräte sind für spezifische Akkus konstruiert. Eine Liste mit kompatiblen Akkus und Ladegeräten finden Sie im Abschnitt Technische Daten.DEUTSCH

AKKU-LADESTANDSANZEIGE (ABB. 1) Einige D EWALT-Akkus besitzen eine Ladestandsanzeige mit drei grünen LEDs, die den verbleibenden Ladestand des Akkus anzeigen. Zum Betätigen der Ladestandsanzeige halten Sie die Taste für die Ladestandsanzeige (e) gedrückt. Eine Kombination der drei grünen LEDs leuchtet auf und zeigt den verbleibenden Ladestand an. Wenn der verbleibende Ladestand im Akku nicht mehr ausreicht, um das Werkzeug zu verwenden, leuchtet die Ladestandsanzeige nicht auf und der Akku muss aufgeladen werden. HINWEIS: Die Ladestandsanzeige ist nur eine Schätzung des verbleibenden Akku-Ladestands. Sie zeigt nicht die Funktionsfähigkeit des Werkzeugs an und unterliegt Unterschieden, die auf Bauteilen, Temperatur und Anwendungsart des Endbenutzers basieren. Verwendung (Abb. 1)

1. Stellen Sie die Arbeitsleuchte mit den

Gummifüßen auf eine stabile, ebene Fläche und positionieren Sie sie wie gewünscht.

2. Halten Sie mit einer Hand den Griff (b) gut fest

und drehen Sie mit der anderen Hand den Ein/ Aus-Knopf (a) gegen den Uhrzeigersinn, um die Arbeitsleuchte einzuschalten. Drehen Sie den Knopf, um den Winkel der Leuchte auf die gewünschte Position einzustellen. Der drehbare Kopf (d) lässt sich auf einen Winkel zwischen 0° und 90° einstellen.

3. Wenn Sie die Arbeitsleuchte nicht mehr

benötigen, stellen Sie den Ein/Aus-Knopf auf die Kerben, um die Arbeitsleuchte auszuschalten. WARNUNG: Verbrennungsgefahr. Der drehbare Kopf wird bei der Benutzung heiß. Berühren Sie den drehbaren Kopf nicht, wenn die Arbeitsleuchte eingeschaltet ist oder unmittelbar nach dem Gebrauch. WARNUNG: Wenn der Akku vollständig entladen ist, schaltet sich das Gerät sofort aus. Die Arbeitsleuchte WIRD NICHT allmählich schwächer, wenn der Akku fast entladen ist. Um die Gefahr von Verletzungen zu reduzieren, halten Sie immer einen Ersatzakku oder eine zweite Lichtquelle bereit, wenn die Situation es erfordern könnte. Tragen der Arbeitsleuchte Beim Tragen der Arbeitsleuchte mit eingesetztem Akku halten Sie mit einer Hand den Griff der Leuchte und mit einer Hand die Rückseite des Geräts fest, während die Gummifüße nach unten in Richtung Boden zeigen. WARTUNG Ihr DEWALT Elektrowerkzeug wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der geeigneten Pflege des Elektrowerkzeugs und seiner regelmäßiger Reinigung ab. WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, stellen Sie den Rechts-/Links-Schalter in die Verriegelungsposition oder schalten Sie das Gerät aus und entfernen Sie den Akku, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ein unbeabsichtigtes Starten kann zu Verletzungen führen. Das Ladegerät und der Akku können nicht gewartet werden. Es gibt im Inneren keine vom Benutzer zu wartenden Teile. Schmierung Ihr Elektrogerät benötigt keine zusätzliche Schmierung. Reinigung WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske. WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für die Reinigung der nicht- metallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.loading-circle-1ENGLISH
