MANUALE UTENTE WG163E.9 WORX

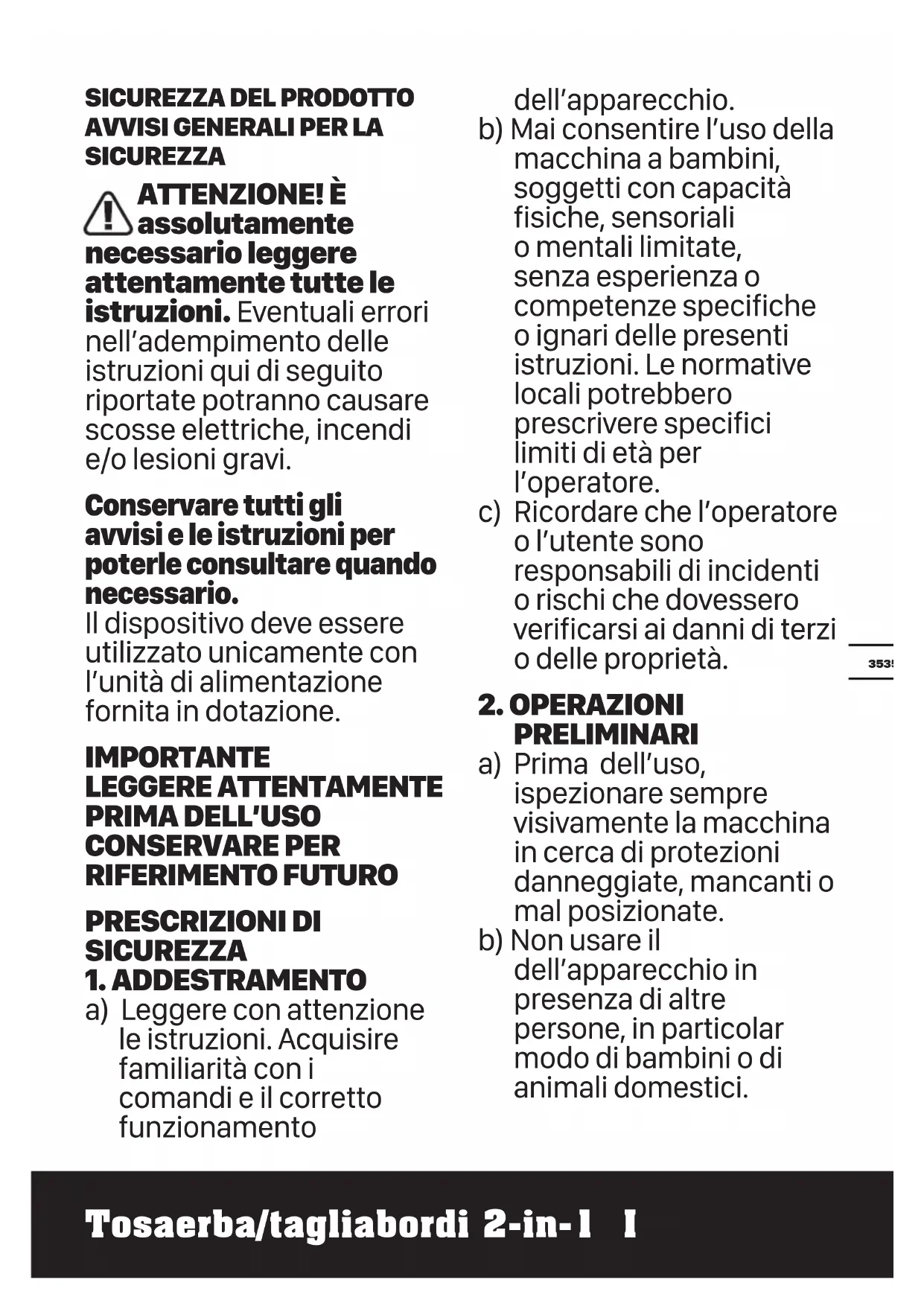

SICUREZZA ATTENZIONE! È assolutamente necessario leggere attentamente tutte le istruzioni. Eventuali errori nell’adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario. Il dispositivo deve essere utilizzato unicamente con l’unità di alimentazione fornita in dotazione. IMPORTANTE LEGGERE ATTENTAMENTE

a) Leggere con attenzione le istruzioni. Acquisire familiarità con i comandi e il corretto funzionamento dell’apparecchio. b) Mai consentire l’uso della macchina a bambini, soggetti con capacità fisiche, sensoriali o mentali limitate, senza esperienza o competenze specifiche o ignari delle presenti istruzioni. Le normative locali potrebbero prescrivere specifici limiti di età per l’operatore. c) Ricordare che l’operatore o l’utente sono responsabili di incidenti o rischi che dovessero verificarsi ai danni di terzi o delle proprietà.

PRELIMINARI a) Prima dell’uso, ispezionare sempre visivamente la macchina in cerca di protezioni danneggiate, mancanti o mal posizionate. b) Non usare il dell’apparecchio in presenza di altre persone, in particolar modo di bambini o di animali domestici.36 Tosaerba/tagliabordi 2-in-1 I

a) Indossare sempre occhiali protettivi, pantaloni lunghi e scarpe antinfortunistiche quando si utilizza la macchina. b) Evitare di utilizzare la macchina in caso di condizioni meteorologiche avverse, specialmente se sussiste il rischio di fulmini. c) Usare il dell’apparecchio solo nelle ore diurne o in buone condizioni di luce artificiale. d) Mai utilizzare la macchina in presenza di protezioni danneggiate o mal posizionate. e) Accendere il motore solo quando mani e piedi sono a debita distanza dagli strumenti di taglio. f) Scollegare sempre la macchina dall’alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina)

1) quando la macchina

viene lasciata incustodita;

2) prima di rimuovere

un’eventuale ostruzione;

3) prima di controllare,

pulire o effettuare lavori sulla apparecchiatura;

4) dopo aver individuato

5) quando la macchina

inizia a vibrare in modo anomalo. g) Prestare la massima attenzione al fine di evitare infortuni a mani e piedi a causa degli strumenti di taglio. h) Assicurarsi sempre che le prese d’aria non siano ostruite.

i) Non utilizzare mai

elementi di taglio metallici. j) Sui terreni in pendenza, è necessario mantenere sempre la stabilità. k) Camminare, non correre mai. l) Mai sbilanciarsi e mantenere sempre il corretto equilibrio. m)Mai toccare parti pericolose in movimento prima che la macchina sia scollegata dall’alimentazione e le parti mobili si siano arrestate del tutto.37 Tosaerba/tagliabordi 2-in-1 I

CONSERVAZIONE a) Scollegare la macchina dall’alimentazione elettrica (es. rimuovere il pacco batteria dalla macchina) prima di svolgere interventi di manutenzione o pulizia. b) Utilizzare solo i ricambi e gli accessori raccomandati dal produttore. c) Sottoporre regolarmente la macchina a ispezioni e manutenzione. Fare riparare la macchina solo a personale autorizzato. d) Quando non viene usato, riporre il dispositivo fuori dalla portata dei bambini.

BATTERIA a)Non smontare, aprire o strappare le cellule secondarie o il pacco batteria. b)Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni. c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole. d)Non sottoporre il pacco batteria a scosse meccaniche. e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l’area interessata con abbondante acqua e consultare un medico. f) Tenere le cellule e il pacco batteria puliti e asciutti. g)Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino. h)Il pacco batteria deve38 Tosaerba/tagliabordi 2-in-1 I

essere caricato prima dell’uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.

i) Non lasciare un pacco

batteria in carica se non in uso. j) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni. k)Ricaricare solo con il caricatore specificato da Worx. Non utilizzare caricatori diversi da quelli forniti per l’uso specifico con l’apparecchiatura. l) Non utilizzare un pacco batteria non progettato per l’uso con l’apparecchiatura. m)Tenere il pacco batteria fuori dalla portata dei bambini. n)Conservare i documenti originali del prodotto per riferimenti futuri. o)Rimuovere la batteria dall’apparecchiatura, se non in uso. p)Smaltire adeguatamente. q)Non mischiare batterie di diverse marche, capacità, dimensioni o tipologia nello stesso dispositivo. r) Tenere la batteria lontano da microonde e alta pressione. SIMBOLI Leggere le istruzioni Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell’acqua, con conseguenti rischi per l’ambiente. Non smaltire le batterie esaurite nei rifiuti generici. Non bruciare Indossare protezioni per occhi e orecchie Indossare guanti protettivi Tenere gli astanti a distanza di sicurezza Non esporre alla pioggia39 Tosaerba/tagliabordi 2-in-1 I

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino. Bordare Tagliare Assicurarsi che la batteria venga rimossa prima di sostituire gli accessori. Blocco Sblocca Li-I on Batteria agli ioni di litio (Li- Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose.

LEVA DI REGOLAZIONE IMPUGNATURA SECONDARIA

• Accessori illustrati o descritti non fanno necessariamente parte del volume di consegna. DATI TECNICI Codice WG163E WG163E.1 WG163E.2 WG163E.3 WG163E.5 WG163E.9 (1- Designazione del macchinario, rappresentativo del Decespugliatore) WG163E WG163E.1 WG163E.5 WG163E.2 WG163E.3 WG163E.9 Tensione di rete 20V MAX** Velocità a vuoto 7600/min Diametro di taglio 30cm Diametro del filo 1.65mm Tempo di carica 5 ora circa 1 ora circa / Peso dell’apparecchio

**Tensione a vuoto. La tensione iniziale massima della batteria è di 20 volt. La pressione nominale è di 18 volt.

INFORMAZIONI SUL RUMORE

= 90dB(A) Indossare protezione per le orec- chie40 Tosaerba/tagliabordi 2-in-1 I

INFORMAZIONI SULLA VIBRAZIONE La vibrazione ponderata tipica è di a

<1.8m/s Incertezza K = 1.5m/s Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all’altro e anche come verifica preliminare dell’espoziione. AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili: Come viene usato l’apparecchio e i materiali tagliati o forati. Le condizioni e la buona manutenzione dello strumento L’uso dell’accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni. La stretta sull’impugnatura e l’eventuale utilizzo di accessori antivibrazione. L’adeguatezza dell’utilizzo dell’utensile rispetto a quanto previsto. Questo strumento potrebbe causare la sindrome della vibrazione dell’avambraccio se il suo utilizzo non viene gestito correttamente. AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale. Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni. USARE sempre scalpelli, trapani e lame affilati. Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato). Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione. Evitare l’utilizzo dello strumento a temperature di 10

C o inferiori Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell’arco di più giorni. ACCESSORI WG163E WG163E.1 WG163E.2 WG163E.3 WG163E.5 WG163E.9 Guida di FIORE

Ruote di supporto a bordatura

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l’attrezzo. Fare riferimento ai suggerimenti operativi di questo manuale oppure alla confezione degli accessori per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi. MONTAGGIO E FUNZIONAMENTO NOTA Leggere scrupolosamente il manuale delle istruzioni prima di usare l’attrezzo.

USO CONFORME ALLE NORME

L’utensile è idoneo per tagliare erba ed erbacce sotto cespugli nonché su scarpate e bordi non accessibili al tosaerba. ATTENZIONE! Il caricabatteria e il gruppo batteria sono progettati specificamente per funzionare insieme; non tentare di utilizzare altri dispositivi. Non inserire o far entrare oggetti metallici nelle connessioni del caricabatteria o del gruppo batteria; può verificarsi un guasto elettrico pericoloso. ATTENZIONE! Indossare sempre occhiali protettivi. Non inclinarsi verso il corpo motore. Sassi e detriti potrebbero essere lanciati dall’apparecchio sugli occhi e la faccia causando cecità o altri gravi danni, quindi: Indossare sempre occhiali protettivi e abbigliamento adeguato. Impugnare l’apparecchio con una mano sull’impugnatura principale e una su quella secondaria. Tenere sempre l’apparecchio al di sotto della cintura. Utilizzare l’apparecchio solamente a destra o a sinistra in modo che i detriti siano gettati lontano dall’utilizzatore. Senza piegarsi, tenere la linea vicina e parallela al suolo (perpendicolare quando rifilate) e non immersa nel materiale da tagliare. ATTENZIONE! Assicurarsi che entrambe le parti del filo siano fuoriuscite prima di utilizzare l’apparecchio. Assicurarsi che il motore abbia raggiunto piena velocità prima si utilizzare l’apparecchio. ATTENZIONE! Utilizzare solamente linee di taglio di diametro pari a 1,65 mm. Altre41 Tosaerba/tagliabordi 2-in-1 I

dimensioni non si adattano all’apparecchio e possono causare seri danni alle persone e all’apparecchio stesso. Non utilizzare materiale non adatto come filo metallico, spago corda eccetera.Il filo metallico potrebbe spezzarsi durante l’utilizzo e diventare un pericoloso proiettile.

MONTAGGIO E FUNZIONAMENTO

AZIONE FIGURA Montaggio Montaggio della protezione Vedere Fig A1, A2 Montaggio della ruota della molatrice ATTENZIONE: Assicurarsi che il INTERRUTTORE

D’ACCENSIONE / SPEGNIMENTO

sia in posizione Off per prevenire qualsiasi avvio accidentale. Vedere Fig B Rimozione e installazione dell’unità batteria Vedere Fig C Caricamento dell’unità batteria è possibile trovare maggiori dettagli nel manuale del caricatore Vedere Fig D1, D2 Controllo dello stato di carica della batteria(solo per WG163E.1, WG163E.2, WG163E.3,WG163E.5) Vedere Fig D3 Funzionamento Interruttore d’accensione / spegnimento ATTENZIONE: La testina di taglio continua a girare dopo che il decespugliatore è stato spento; attendere finché si è fermata e poi appoggiare l’attrezzo. Vedere Fig E Tagliare - Regolazione dell’asta telescopica ATTENZIONE: Assicurarsi che il INTERRUTTORE D’ACCENSIONE / SPEGNIMENTO sia in posizione Off per prevenire qualsiasi avvio accidentale. Vedere Fig F - Adjusting the Trimmer Head Vedere Fig G1, G2 - Regolazione dell'impugnatura ausiliaria Vedere Fig H - Tagliare Vedere Fig I1 - Utilizzo della protezione fiori Vedere Fig I2 Bordare - Commutazione dell’utensile in modalità Bordatura Vedere Fig J1, J2 - Bordare Vedere Fig K Alimentazione a comando del filo - Nota: premere secondo necessità. Vedere Fig L Fuoriuscita manuale del filo Vedere Fig M Sostituzione del rocchetto della taglierina Vedere Fig N1, N2, N3 Per avvolgere manualmente il filo Vedere Fig O1, O2, O3, O4

Ogni volta che la macchina è spenta, mentre il motore sta rallentando, il filo fuoriesce automaticamente . Si sente il rumore del filo che tocca la lametta di taglio. NON ALLARMATEVI per questo rumore. Non allarmatevi. Dopo 5 secondi il filo sarà tagliato alla lunghezza corretta e il rumore si ridurrà quando iil motore avrà raggiunto piena velocità. Se non si avverte il rumore del taglio del filo, occorre fare uscire più filo. Per far fuoriuscire il filo è necessario quindi fermare completamente l’apparecchio, per poi azionarlo nuovamente e permettere al motore di raggiungere la piena velocità. Nel caso di una bobina nuova con fili molto corti occorrerà ripetere l’operazione finché si udirà il taglio.

(Vedere Fig L) Il tagliaerba è dotato di un sistema di comando alimentazione. Per un’alimentazione efficace del filo basta premere il pulsante Alimentazione a comando mentre la macchina è in funzione fino a sentire il rumore del filo che viene tagliato. Premendo il pulsante Alimentazione a comando il motore si spegnerà e si riavvierà quando il pulsante sarà rilasciato. Durante il processo fuoriuscirà automaticamente il filo aggiuntivo necessario per il taglio.

3. FUORIUSCITA MANUALE DEL FILO (VEDI FIG. M)

Premere e rilasciare il pulsante di rilascio filo (14) mentre si tira delicatamente su uno dei fili fino a raggiungere la linea di taglio. Se il filo si estende oltre la linea di taglio, è stata rilasciata una quantità eccessiva di filo. Se si rilascia una quantità eccessiva di filo, rimuovere la bobina e fare clic sulla bobina in senso antiorario finché il filo non è della lunghezza desiderata.42 Tosaerba/tagliabordi 2-in-1 I

MANUTENZIONE Rimuovere la spina dalla presa di corrente prima di usare. Prima dell’uso controllare sempre che il prodotto non sia danneggiato. L’attrezzo non richiede di lubrificazione o manutenzione aggiuntiva. All’interno dell’attrezzo non ci sono parti riparabili da parte dell’utente. Non usare mai acqua o detergenti chimici per pulire l’attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi. TUTELA AMBIENTALE I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L’apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

RISOLUZIONE DEI PROBLEMI

La tabella seguente elenca possibili problemi e azioni che potete intraprendere nel caso in cui la macchina non funzioni correttamente. ATTENZIONE: Spegnere la macchina e rimuovere la batteria prima di procedere alla risoluzione dei problemi. Problema Possibile Causa Soluzione Il tagliaerba non funziona. La batteria è scarica. La batteria è troppo calda o fredda. Il motore è rotto. Il sistema elettrico della macchina è danneggiato. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Permettere alla batteria di riscaldarsi / raffreddarsi. Contattare il Servizio Clienti. Contattare il Servizio Clienti. Il tosaerba funziona in modo intermettente Il motore è rotto. La batteria non è completamente carica. Il pulsante On/Off è difettoso. Contattare il Servizio Clienti. Ricaricare la batteria. Contattare il Servizio Clienti. Rumore/vibrazioni eccessivi. La macchina è difettosa. Il filo della testina non è avvolto correttamente. Contattare il Servizio Clienti. Riavvolgere il filo. Vedere “PER AVVOLGERE MANUALMENTE IL FILO.’’(Vedere Fig O1, O2, O3, O4). Tempo di taglio per ogni carica della batteria troppo corto. La batteria non è stata utilizzata per un lungo periodo oppure è stata caricata per un breve periodo. L’erba è troppo alta. La batteria è difettosa. Ricaricare la batteria;È possibile trovare maggiori dettagli nel manuale del caricatore. Tagliare l’erba poco per volta. Sostituire la batteria. La macchina non taglia. Il filo è rotto. La batteria non è completamente carica. Il motore è rotto (la velocità è troppo bassa). Erba impigliata attorno alla testina di taglio. Sostituire il filo. Ricaricare la batteria; È possibile trovare maggiori dettagli nel manuale del caricatore. Contattare il Servizio Clienti. Rimuovere l’erba. L’indicatore di carica della batteria lampeggia continuamente. Non è possibile caricare la batteria. La batteria non è inserita (correttamente). I contatti della batteria sono sporchi. La batteria è difettosa. Inserire correttamente la batteria nel caricabatteria. Pulire i contatti della batteria o sostituire la batteria. Sostituire la batteria. L’indicatore di carica della batteria non si illumina. La presa del caricabatteria non è inserita (correttamente). Presa, spina o caricabatteria difettosi. Inserire (completamente) la spina nella presa di rete. Controllare la tensione di rete; far controllare il caricabatteria dal servizio clienti.43 Tosaerba/tagliabordi 2-in-1 I

L’Alimentazione automatica/a comando non funziona Il filo di taglio non è avvolto correttamente. Il filo è ingarbugliato. Il filo è esaurito. Caricare manualmente il filo, se anche in questo modo non è possibile caricarlo, rimuovere il rocchetto e avvolgere il filo. Sostituirlo con un nuovo rocchetto DICHIARAZIONE DI CONFORMITÀ Noi POSITEC Germany GmbH Grüner Weg 10, 50825 Cologne, Germany A nome di Positec si dichiara che il prodotto Descrizione Vezeték nélküli szegélyvágó Codice WG163E WG163E.1 WG163E.2 WG163E.3 WG163E.5 WG163E.9 (1- Designazione del macchinario, rappresentativo del Decespugliatore) Funzione Taglio dell’erba e vegetazione morbida simile e per la potatura di bordi erbosi È conforme alle seguenti direttive, 2006/42/EC, 2014/30/EU, 2011/65/EU&(EU)2015/863, 2000/14/EC modificata dalla 2005/88/EC 2000/14/EC modificata dalla 2005/88/EC Procedura di conformità come da Annex VI - Potenza acustica pesata 86dB(A) - Massima potenza di rumore garantita 90dB(A) L’organismo competente: Denominazione: ISET S.r.l. Unipersonale Indirizzo:Via Donatori di sangue, 9-46024 Moglia (MN) Conforme a, EN 60335-1 EN 50636-2-91 EN 62233 EN ISO 3744 EN 55014-1 EN 55014-2 Il responsabile autorizzato alla compilazione della documentazione tecnica, Nome Marcel Filz Indirizzo Positec Germany GmbH, Grüner Weg 10, 50825 Cologne, Germany 2021/04/07 Allen Ding Vice capo ingegnere, testing e certificazione Positec Technology (China) Co., Ltd. 18, Dongwang Road, Suzhou Industrial Park, Jiangsu 215123, P. R. ChinaCortacésped/recortadora de bordes 2 en 1

Nyit Li-I on Batteria agli ioni di litio (Li- Ion). Questo prodotto è stato contrassegnato con un simbolo riguardante la raccolta differenziata per tutti i pacchi batteria. La batteria sarà poi riciclata o demolita allo scopo di ridurre l’impatto ambientale. I pacchi batteria possono costituire un pericolo per l’ambiente e per la salute umana in quanto contengono sostanze pericolose.
