NAVODILA ZA UPORABO WG163E.9 WORX

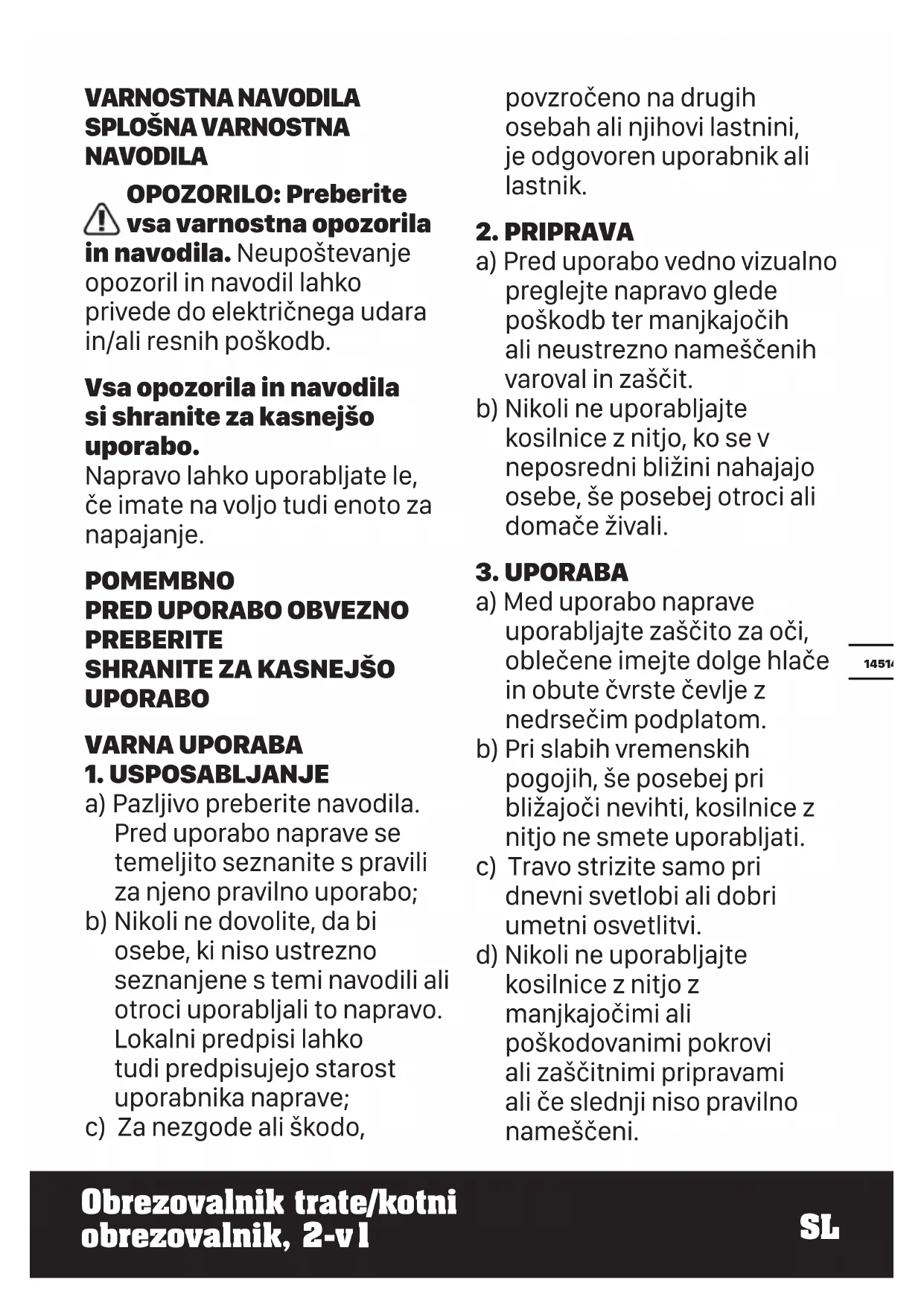

NAVODILA OPOZORILO: Preberite vsa varnostna opozorila in navodila. Neupoštevanje opozoril in navodil lahko privede do električnega udara in/ali resnih poškodb. Vsa opozorila in navodila si shranite za kasnejšo uporabo. Napravo lahko uporabljate le, če imate na voljo tudi enoto za napajanje. POMEMBNO

a) Pazljivo preberite navodila. Pred uporabo naprave se temeljito seznanite s pravili za njeno pravilno uporabo; b) Nikoli ne dovolite, da bi osebe, ki niso ustrezno seznanjene s temi navodili ali otroci uporabljali to napravo. Lokalni predpisi lahko tudi predpisujejo starost uporabnika naprave; c) Za nezgode ali škodo, povzročeno na drugih osebah ali njihovi lastnini, je odgovoren uporabnik ali lastnik.

a) Pred uporabo vedno vizualno preglejte napravo glede poškodb ter manjkajočih ali neustrezno nameščenih varoval in zaščit. b) Nikoli ne uporabljajte kosilnice z nitjo, ko se v neposredni bližini nahajajo osebe, še posebej otroci ali domače živali.

a) Med uporabo naprave uporabljajte zaščito za oči, oblečene imejte dolge hlače in obute čvrste čevlje z nedrsečim podplatom. b) Pri slabih vremenskih pogojih, še posebej pri bližajoči nevihti, kosilnice z nitjo ne smete uporabljati. c) Travo strizite samo pri dnevni svetlobi ali dobri umetni osvetlitvi. d) Nikoli ne uporabljajte kosilnice z nitjo z manjkajočimi ali poškodovanimi pokrovi ali zaščitnimi pripravami ali če slednji niso pravilno nameščeni.Obrezovalnik trate/kotni obrezovalnik, 2-v1

e) Vrtno orodje vklopite samo, če se vaše roke in noge nahajajo v zadostni razdalji k rezilnim nožem. f) Napravo odklopite z vira napajanja (odstranite akumulator iz ležišča)

1) vedno, ko pustite vrtno

orodje nekaj časa brez nadzora

2) pred odstranjevanjem

čiščenjem ali delom na napravi;

4) če ste z njo trčili ob oviro;

i) Nikoli ne uporabljajte

kovinskih rezilnih elementov z nitjo. j) Poskrbite, da boste vedno obuti tako, da boste med delom imeli stabilen položaj tudi na klančinah. k) Med uporabo naprave hodite, nikoli ne tecite; l) Stojite trdno na tleh in vselej bodite v ravnotežju. Ne preobremenjujte se. m)Pred odstranitvijo akumulatorja iz ležišča ter preden se premikajoči se deli naprave popolnoma zaustavijo, se slednjih ne dotikajte.

SHRANJEVANJE a) Pred vsakim vzdrževanjem ali čiščenjem, napravo odklopite z vira napajanja (akumulator odstranite iz ležišča). b) Nikoli ne uporabljajte nadomestnih delov ali dodatkov, ki jih ni priporočil proizvajalec. c) Napravo redno vzdržujte in pregledujte. Pustite, da se kosilnica z nitjo popravlja izključno v pooblaščenih servisnih delavnicah. d) Kadar ni v uporabi, jo hranite izven dosega otrok.

výrobku na budúce odkazy. o)Ak sa zariadenie nepoužíva, vyberte z neho batériu. p)Vykonávajte riadnu likvidáciu batérie. q)V zariadení nekombinujte batériové články rôzneho dátumu výroby, kapacity, veľkosti alebo typu. r) Batériu uchovávajte ďalej od mikrovlnných rúr a zariadení pod vysokým tlakom. SIMBOLI Preberite uporabniški priročnik. Če se baterije nepravilno odlaga, lahko vstopijo v vodni cikel, kar pa je lahko nevarno za ekosistem. Odpadnih baterij ne odlagajte v nesortirane komulane odpadke. Prepovedano sežiganje. Uporabljajte zaščito za oči in ušesa Nosite zaščitne rokavice. Prisotni naj bodo varno oddaljeni. Ne izpostavljajte dežju Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki. Robljenje Rezanje Poskrbite, da boste pred menjavanjem dodatkov odstranili akumulator. Zaklenjeno Odklenjeno Li-I on Baterije Li-Ion Ta izdelek je označen s simbolom, ki se nanaša na ‘ločeno zbiranje’ za vse baterijske napajalnike in baterijski napajalnik. Nato bodo reciklirane ali razstavljene, da se zmanjša škodljiv vpliv na okolje. Baterijski napajalniki vsebujejo nevarne snovi in so zato lahko nevarni za okolje in za zdravje ljudi.Obrezovalnik trate/kotni obrezovalnik, 2-v1

3.0dB(A) Vrednotena raven zvočne moči L

= 90dB(A) Uporabljajte zaščito za ušesa.

PODATKI O VIBRACIJAH

Tipična vrednotena raven vibracij a

<1.8m/s Negotovost K =1.5m/s Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti. OPOZORILO: Dejanska vrednost emisij vibracij med uporabo naprave, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe naprave, predvsem naslednje okoliščine: Način uporabe strojčka in materiali v katere režete ali vrtate. Ali je naprava v dobrem stanju in ustrezno vzdrževana. Ali uporabljate ustrezni dodatek in njegova brezhibnost. Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij. Uporaba naprave za predviden namen, skladen s temi navodili. Če naprave ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok. OPOZORILO: Če želite resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, morate upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov naprave ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa. Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam. VEDNO uporabljajte le ostre pripomočke. Napravo vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazana (kjer je potrebno). Če boste napravo uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij. Naprave ne uporabljajte pri temperaturah pod 10

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.Obrezovalnik trate/kotni obrezovalnik, 2-v1

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili napravo. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

SESTAVLJANJE IN NAČIN

UPORABE OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila. Namen uporabe Naprava je namenjena za rezanje trave in plevela pod grmičevjem, na pobočjih in robovih, ki jih ni mogoče doseči s kosilnico. OPOZORILO! Polnilec in akumulator sta posebej zasnovana za skupno delovanje, zato ne poskušajte uporabljati nobenih drugih polnilcev niti akumulatorjev. V polnilec ali akumulator nikoli ne vstavljajte kovinskih predmetov, ker bi slednji lahko povzročili kratki stik ali druge okvare. OPOZORILO! Vedno nosite zaščito za oči. Nikoli se ne sklanjajte preko rezalne glave. Pri delovanju naprave lahko vrteči se deli z veliko hitrostjo izvržejo delce skal ali druge okruške v vaše oči ter obraz, zaradi česar lahko oslepite oziroma utrpite trajne poškodbe. Preden začnete z delom, poskrbite za naslednje: Uporabite zaščito za oči in oblecite čvrsta oblačila. Z eno roko držite za sprednji ročaj, z drugo pa za pomožnega. Napravo držite malce odmaknjeno od tal. Režite le od desne proti levi in tako poskrbite, da bodo odrezani delci leteli proč od vas. Brez, da bi se nagibali, naj bo rezalna glava ves čas vzporedna s tlemi in od njih čimbolj enako oddaljena (pri robnem rezanju pravokotna), tako, da se rezalna nitka ne bo zapletala v material. OPOZORILO! Pred začetkom dela preverite, če je na vretenu zadosti nitke. Preden začnete z rezanjem ali robnim rezanjem, naj se rezalna glava vrti s polno hitrostjo. OPOZORILO! Uporabljajte le nitko, debeline 1,65mm. Nitke drugih dimenzij se ne bodo pravilno dodajale, rezalna glava zato ne bo ustrezno delovala, hkrati pa to lahko povzroči resne poškodbe. Namesto rezalne nitke nikoli ne uporabljajte žic, vrvic ali podobnih materialov. Slednji bi se med delovanjem lahko zlomili, leteči delci pa bi vas resno poškodovali.

SESTAVLJANJE IN NAČIN UPORABE

DEJANJE SLIKA SESTAVLJANJE Sestavljanje varovala Glejte Sliko A1, A2 Montaža robnega kolesca OPOZORILO: Stikalo za vklop/ izklop naj bo zaklenjeno, kajti tako preprečuje nehoten zagon. Glejte Sliko B Odstranjevanje ali nameščanje akumulatorja Glejte Sliko C Polnjenje akumulatorja Več podrobnosti si lahko ogledate v priročniku za polnilnik glejte sliko D1, D2 Preverjanje stanja napolnjenosti akumulatorja (le pri WG163E.1, WG163E.2, WG163E.3,WG163E.5) glejte sliko D3

Varnostno stikalo za vklop/izklop OPOZORILO! Rezalna glava se tudi po sprostitvi stikala za vklop/izklop nekaj časa vrti; napravo zato odložite šele, ko se rezalna glava popolnoma zaustavi. Glejte Sliko E REZANJE - Prilagajanje teleskopskega ročaja OPOZORILO: Stikalo za vklop/ izklop naj bo zaklenjeno, kajti tako preprečuje nehoten zagon. Glejte Sliko F - Nastavljanje rezalne glave Glejte Sliko G1, G2Obrezovalnik trate/kotni obrezovalnik, 2-v1

- Prilagajanje pomožnega ročaja Glejte Sliko H - Rezanje Glejte Sliko I1 - Uporaba varovala za rože Glejte Sliko I2 ROBNO REZANJE - Preklop naprave v način za robljenje Glejte Sliko J1, J2 - Robno rezanje Glejte Sliko k Ukaz za podajanje nitke – Opomba: pritisnite po potrebi. Glejte Sliko L Ročno podajanje nitke Glejte Sliko M Menjava vretena rezalnika Glejte Sliko N1, N2, N3 Ročno navijanje nitke Glejte Sliko O1, O2, O3, O4

Ob vklopu rezalnika se iz vretena pomakne nekaj nitke. Potem boste zaslišali opletajoč zvok, ker se bo nitka zadela ob rezilo nitke. NE SKRBITE. To je običajno. Po približno 5 sekundah delovanja, se bo vzpostavila ustrezna dolžina nitke in tega zvoka ne boste več slišali, motor pa bo dosegel končno število vrtljajev. Če ob zagonu naprave ne slišite opletajočega zvoka, to pomeni, da iz vretena ne sega zadosti nitke. Napravo izklopite, počakajte, da se rezalna glava zaustavi; po popolni zaustavitvi napravo ponovno zaženite in pustite, da motor začne delovati s polnimi vrtljaji. Zgornji postopek ponavljajte tako dolgo, da boste slušali udarjanje nitke ob rezalnik.

Vaša kosilnica ima vgrajen sistem za podajanje. Za učinkovito podajanje nitke, medtem, ko kosilnica deluje zgolj pritisnite ukazni gumb za podajanje in počakajte, da boste zaslišali ‘opletajoč’ zvok, ki ga povzroča rezanje nitke. Ob pritisku ukaznega gumba za podajanje, se bo motor izklopil, po sprostitvi gumba pa se bo motor ponovno zagnal. Medtem bo sistem za podajanje samodejno odvil določeno dolžino nitke.

3. ROČNO PODAJANJE NITKE (GLEJTE SLIKO M)

Pritisnite in sprostite gumb za ročno podajanje nitke (14), medtem pa pazljivo izvlecite toliko nitke, da bo slednja segala do rezila nitke. Če bo nitka segala preko rezila, to pomeni, da ste je izvlekli preveč. Odvečni del lahko navijete nazaj tako, da odstranite pokrov rezalne glave ter vreteno obrnete proti levi ter navijete ustrezen del nitke nazaj. VZDRŽEVANJE Po vsaki uporabi odstranite akumulator iz ležišča in preverite napravo glede morebitnih poškodb. Vaša naprava ne zahteva dodatnega mazanja. Naprava tudi nima nobenih delov, ki bi jih morali servisirati. Za čiščenje naprave nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite jo le s suho krpo. Napravo vedno shranjujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu. VAROVANJE OKOLJA Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki.Obrezovalnik trate/kotni obrezovalnik, 2-v1

ODPRAVLJANJE NAPAK V naslednji tabeli so odpisane napake in dejanja s katerimi jih lahko odpravite. OPOZORILO: Pred odpravljanjem napak vedno najprej odstranite akumulator iz ležišča. Napake Morebitni vzroki Dejanje za odpravo Rezalnik ne deluje. Akumulator je izpraznjen. Akumulator je prevroč/premrzel. Motor je v okvari. Napeljava naprave je poškodovana. Napolnite akumulator; preverite vsebino navodil za polnilnik Pustite, da se akumulator ohladi/ogreje. Posvetujte se s serviserjem. Posvetujte se s serviserjem. Rezalnik se med delovanjem sunkovito zaganja. Motor je v okvari. Akumulator ni zadosti napolnjen. Stikalo za vklop/izklop je v okvari. Posvetujte se s serviserjem. Napolnite akumulator. Posvetujte se s serviserjem. Naprava oddaja prekomerne vibracije/ hrup. Naprava je v okvari. Vreteno nitke ni pravilno navito. Posvetujte se s serviserjem. Ponovno navijte nitko na vreteno. Glejte “Ročno navijanje nitke” (glejte sliko O1, O2, O3, O4) Čas rezanja z napolnjenim akumulatorjem je prekratek. Akumulatorja verjetno niste uporabljali dlje časa, oziroma ste ga polnili premalo časa. Trava je previsoka. Akumulator je v okvari. Do konca napolnite akumulator; preverite vsebino navodil za polnilnik Režite v več nivojih. Zamenjajte akumulator. Naprava ne reže. Nitka je pretrgana. Akumulator ni zadosti napolnjen. Motor je v okvari (vrti se počasi). Trava se navija na rezalno glavo. Zamenjajte nitko. Napolnite akumulator; preverite vsebino navodil za polnilnik Posvetujte se s serviserjem. Odstranite travo. Zaporedno utripanje indikatorja za polnjenje akumulatorja. Polnjenje ni možno. Akumulator ni (pravilno) vstavljen. Akumulator zaradi nečistoč nima ustreznega stika. Akumulator je v okvari. Akumulator pravilno vstavite v ležišče. Očistite nečistoče ali (npr. z nekajkratno vstavitvijo ali odstranitvijo akumulatorja) zamenjajte akumulator. Zamenjajte akumulator. Indikator polnjenja akumulatorja se ne vklopi. Če polnilec ni (pravilno) priklopljen, ga priklopite. Okvara na vtičnici, napajalnem kablu ali polnilcu akumulatorja. Napajalni kabel vstavite (do konca) v vtičnico. Preverite napetost napajanja; polnilec naj pregleda pooblaščeni serviser. Ukaz za samodejno podajanje ne deluje. Nitka ni pravilno navita. Nitka je zapletena. Nitke ni zadosti. Ročno poskusite izvleči nitko in v kolikor slednje ne morete izvleči, odstranite vreteno iz ohišja ter ponovno navijte nitko. Namestite novo vreteno z nitko.Obrezovalnik trate/kotni obrezovalnik, 2-v1
