Tekniske spesifikasjoner	Trådløs gressklipper, elektrisk motor, klippebredde på 30 cm, 20V batteri, ladetid 5 timer.
Bruk	Ideell for vedlikehold av hager, klipping av gress og ugress på vanskelig tilgjengelige steder.
Vedlikehold og reparasjon	Sjekk batteriet regelmessig, rengjør klippehodet etter bruk, bytt klippetråd om nødvendig.
Sikkerhet	Bruk vernebriller, unngå våte områder, ikke bruk i regnvær.
Generell informasjon	Lett vekt, ergonomisk design, 2 års produsentgaranti.

Ofte stilte spørsmål - WG163E.9 WORX

Hvordan monterer jeg gressklipperen WORX WG163E.9?

For å montere gressklipperen, start med å feste røret til motoren, fest deretter klippehodet og sørg for at alle deler sitter godt på plass. Se bruksanvisningen for detaljerte instruksjoner.

Hvordan lader jeg batteriet til WORX WG163E.9?

For å lade batteriet, ta det ut av apparatet og plasser det i den medfølgende laderen. Koble laderen til en stikkontakt. LED-lyset vil indikere når batteriet er fulladet.

Hva er batteriets driftstid for WORX WG163E.9?

Batteriets driftstid avhenger av bruken, men vanligvis varer det omtrent 30 til 40 minutter ved normal bruk før det må lades på nytt.

Hvordan bytter jeg klippetråden på WORX WG163E.9?

For å bytte klippetråden, fjern klippehodet fra apparatet, skru av dekselet og fjern den gamle tråden. Rull den nye tråden på i henhold til instruksjonene i manualen og sett klippehodet tilbake.

Gressklipperen lager unormalt lyd, hva bør jeg gjøre?

Hvis gressklipperen lager unormalt lyd, sjekk om det sitter rusk fast i klippehodet eller om tråden er slitt. Hvis problemet vedvarer, kontakt kundeservice for teknisk assistanse.

Kan jeg bruke WORX WG163E.9 i regnet?

Det anbefales ikke å bruke gressklipperen i regnet, da fuktighet kan skade apparatet og utgjøre sikkerhetsrisiko.

Hvordan rengjør jeg gressklipperen WORX WG163E.9 etter bruk?

For å rengjøre gressklipperen, koble fra batteriet, og bruk en børste eller tørr klut for å fjerne rusk fra klippehodet og huset. Unngå å bruke vann direkte på apparatet.

Gressklipperen starter ikke, hva bør jeg sjekke?

Hvis gressklipperen ikke starter, sjekk at batteriet er fulladet og riktig installert. Sørg også for at sikkerhetsknappen er trykket inn under oppstartsforsøket.

BRUKSANVISNING WG163E.9 WORX

Gem alle advarsler og instruktioner for fremtidig reference.

4. Vedligeholdelse og opbevaring

Beregnet anvendelsesomrade

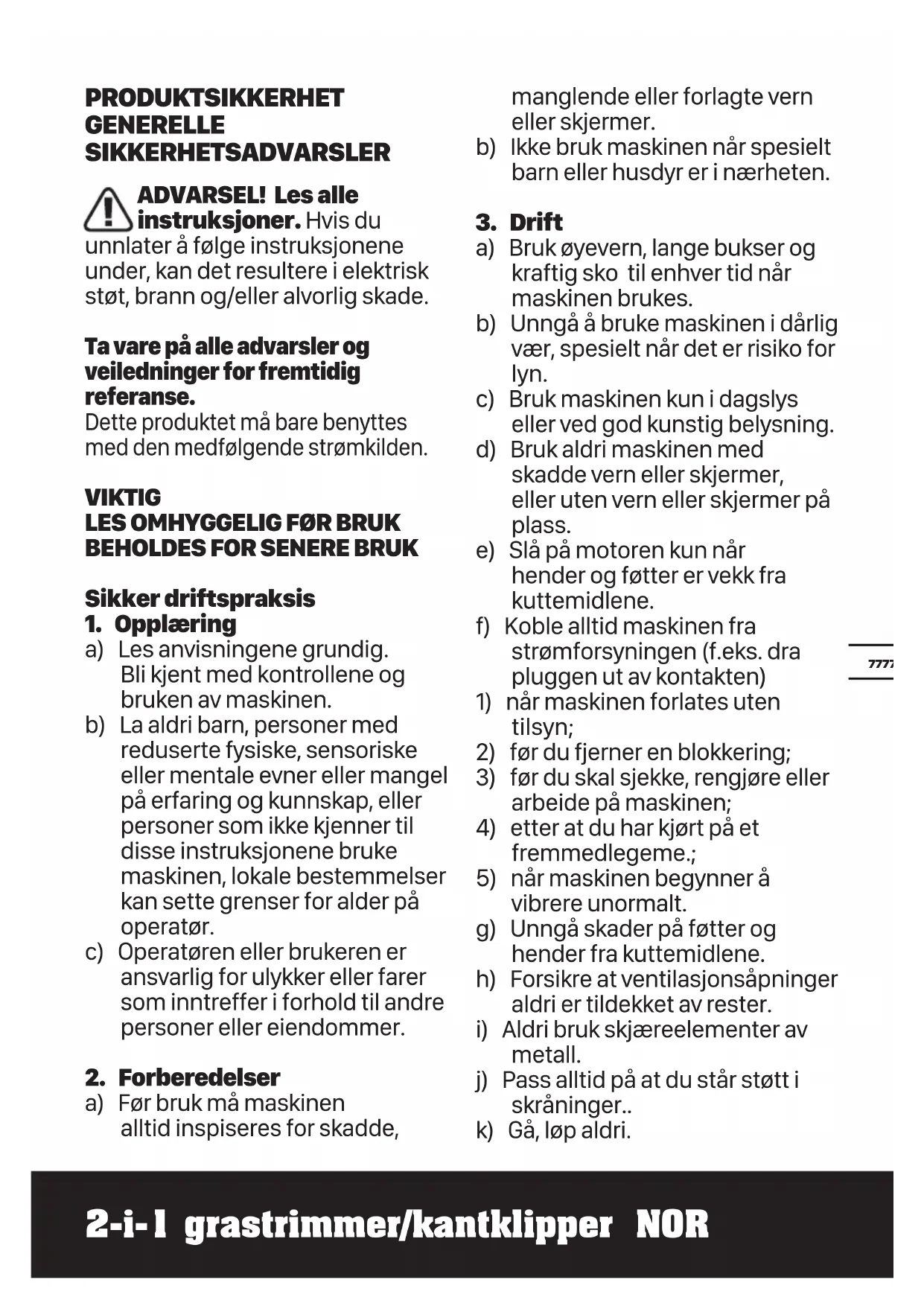

ADVARSEL! Les alle instruksjoner. Hvis du

unlater Å følge instruksjonene under, kan det resultere i elektrisk støt, brann og/eller alvorlig skade.

Ta vare på alle advarsler og veiledninger for fremtidig reference.

a) Les anvisingene grundig.
Bli kjent med kontrollene ogbruken av maskinen.
b) La aldri barn, personer med reduserte fysiske, sensoriske ell ermentale evner uller mangel pa erfaring og kunnskap, ell personer som icke kjenner til disse instruksjonene bruke maskinen, lokale bestemmelsek kan sette grenser for alder pa operatør.
c) Operatoren ellerBrukeren er ansvarlig for ulykker erler farersom inntreffer i forhold til andrepersonerller eiendommer.

2. Forberedelser

a) Før bruk mA maskinen alltid inspiseres for skadde,

manglende aller forlagte vern eller skjermer.

a) Bruk øyevern, lange bukser og kraftig sko til enhver tid narr maskinen brukes.
b) Unngå Å bruke maskinen i)darlig vær, spesielt när det er risiko for lyn.
c) Bruk maskinen kun i dagslys ell er ved god kunstig belysning.
d) Bruk aldri maskinen med skadde vern eller skjermer, eller uten vern eller skjermer pÅ plass.
e) Slå på motoren kunningar hender og føtter er vekk fra kuttemidlene.
f) Koble alltid maskinen fra strømforsyningen (f.eks. dra pluggen ut av kontakten)
1) när maskinen forlates utent tilsyn;
2) for du fjerner en blokkering;
3) För du skal sjekke, rengjøre eller arbeide på maskinen;
4) etter at du har kjørt på et fremmedlegeme.;
5) när maskinen begyinner Å vibrere unnormalt.
g) Unngå skader på føtter og hender fra kuttemidlene.
h) Forsikre at ventilasjonsåpninger aldri er tildekket av rester.
i) Aldri bruk skjæreelementer av metall.
j) Pass alltid på at du stared støtt i skråninger..
k) Ga, Iop aldri.

2-i-1 gastrrimmer/kantklipper NOR

I) I kke forstrekk deg, og hold balansen hele tiden.
m) Ikke berør bevegelige farlige deler for maskinen er koblet fra strømforsyningen, og bevegelige farlige deler har stoppet welt opp.

4. Vedlikehold og lagring

a) Koble maskinen fra strømforsyningen (f.eks. fjern pluggen fra kontakten) før utføring av vedlikehold eller rengjøringsarbeide.
b) Bruk kun produsentens anbefalte reservedeler og tilbehør.
c) Undersk og vedlikehold maskinen jevlig. Maskinen mag kun repareres av en autorisert reparatør.
d) När den/DD er i Bruk, bR den oppbevares utilgjengelig for barn.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a)Ikke demonter, Åpne ellerriv opp sekundaere cellereller batteripakker.
b)Ikke kortslutt en celle.
eller en batteripakke.
Ikke oppbevar celer erer
batteripakke Iost i en boks
eller skuff hvor de kan
kortslutte hverandre eller
bli kortsluttet av andre
metallgjenstander.Nar

batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstandersom binders, mynter, nøkler, spiker, skruer eller andre sma metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.

c)Ikke utsett celler eller batteripakke for varme eller ild. Unnga oppbevaring i direkte sollys.
d)Ikke utsett celerller batteripakke for mekanisk stot.
e)Hvis du opplever cellelekkasje, ikke la væskenkommenikontakt med huden eller øynene. Dersomkontakt har oppstätt,vask området med rikelige mengder vann og oppsk medisinsk hjelp.
f) Hold batteripakken ren og tørr.
g)Tørk batteripakkekontaktene med en ren, tørr klut hvis de blir skitne.
h) Batteripakken på lades førBruk. Bruk denen instruksjonen og korrekt ladeprosedyre.
i) Ikke ha batteripakken til

j) Etter en lang lagringsperiode kan detverige ndvendig Å lade og utlade batteripakken flere ganger for Å oppnå maksimal ytelse.
k) Bruk kun batterilader spesifisert av Worx. Bruk ikke andre ladere enn desom er levert for bruk med utstyret.
I) Tikke bruk batteripakker som/DD er beregnet for bruk sammen med utstyret.
m)Hold batteripakken utenfor barnsrekkevidde.
n)Ta vare på den originaleBruksanvisingen forfremtidig bruk
o)Ta ut batteriene frautstyret när det ikke er ibruk
p)Kvitt deg med produitet på forsvarlig mæte.
q)Ikke bland batterier av forskjellig produitsjon, kapasitet, storrelse ellertype ienheten.
r) Hold batteriet unna mikrobølger og høyt trykk.

SYMBOLER

!	Les manualen
	Batterier kan Ende opp i vann hvis de/DDkke kastes på riktig mæte, som kan/vare farlig for økosystemet. Ikke kast brukte batterier som usortert husholdningsavfall.
	Ikke brenn
	Brukøye- og horselsvern
	Hold tilskuere på avstand
	Må ikke utsettes for regn
	Bruk vernehansker
	Avfall erter elektriskeprodukter på不同程度 med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Kanting
	Klipping
	Fjern batteriet fra strømtilkoblingen før du utfærer=noen justeringer, service eller vedlikehold.
	Lås
	Lås opp
Li-lon	Lithiumionbatteri Som er merket med symbolene knyttet til "separat samling" av alle batteripakker og batteripakker. Det blir deretter resirkulert uller fjernet for Å redusere miljøbelastningen. Batteripakken kan+vare skadelig for miljøet og menskers helse fordi det ineholder skadelige stoffer.

APPARATELEMENTER

1. AVLASNINGSKNAPP
2. BAKRE HändTAK
3. PÁ/AV-KNAPP
4. BATTERIPAKKE*
5. LASEKNAPP FOR HändTAK
6. ØVRE SKAFT
7. LASEKRAGE
8. NEDRE AKSEL
9. SIKKERHETSVERN
10. BLOMSTERVERN
11. HJELPEHÄNDTAK
12. MATEKNAPP
13. KANTHJUL
14. TRÄDMATINGSKNAPP

15. LINJEKLIPPER

16. Ikke alt illustrtert aller beskrevet tilbehör inngår i leveransen.

TEKNISKE DATA

Type WG163E WG163E.1WG163E.2 WG163E.3 WG163E.5 WG163E.9 (1-betegner maskin,representerTradlos gastrimmer)

	WG163E WG163E.1 WG163E.5	WG163E.2 WG163E.3	WG163E.9
Spenning	20V--- MAX**
Tomgangshas-tighet	7600/min
Skjærediam-eter	30cm
Snordiam-eter	1.65mm
Ladetid	5hr 1 hr /
Maskinens vekt	2.4kg 2kg

** Spenning malt uten belastning. Batterispenningen er 20 V til a begynne med. Nominell speening er 18 V.

STØYINFORMASJON

Belastning lydtrykk L	pA = 74dB(A)
KpA&KwA	3.0dB(A)
Belastning lydefeffekt	LwA = 90dB(A)
Bruk hørselsvern.

VIBRASJONSINFORMASJON

Vanlig belastningsvibrasjon	\( a_n < 1.8m/s^2 \)
Usikkerhet	K = 1.5m/s2

Den oppgitte verdien for samlet vibrasjon kan brukes til Å sammenligne verktøy og til Å foreta en forelpig vurdering av eksponering.

ADVARSEL! Vibrasjonsutslippsverdien under faktisk bruk av verktoyet kan awike fra oppgitt verdi, avhengig av maten verktoyet brukes pa og folgende eksempler og andre variasjoner i hvordan verktoyet brukes:

Hvordan verktøyet brukes og hvilke materialene som blir kuttet eller drillet.

Bruk av riktig tilbehør for verktøyet, og sorge for at det er skarpt og i god stand.

Hvor stramt grepet på handtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hand-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL! For a vare noyaktig, bør ogsa et overslag over eksponderingsnivá under faktiske bruksforhold

Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sorg for at det er godt smurt (der det er hensiktsmessig).

Hvis verktoyet skal brukes regelmessig, inveteri antivibrasjonstilbehør.

Unngå Å bruke verktøy i temperaturer på 100C eller lavere.

Planlegg arbeidstimeplanen din sik at du spreer bruk av hoyvibrasjonsverktøy utover flere dager.

TILLEGSUTSTYR

	WG163EW163E.1WG163E.2WG163E.3WG163E.5WG163E.9
Blomstervern	111111
Lader	1(WA3760)	1(WA3760)	1(WA3880)	1(WA3880)	1(WA3760)	/
Batteripakke	2(WA3551.1)	1(WA3551)	1(WA3551)	2(WA3551)	2(WA3551.1)	/
Spole (WA0004)	1	1	1	1	2
Sikkerhets-vern	1	1	1	1	1
Kanthjul	1	1	1	1	1
Spool Cap	/	/	/	/	2(WA0217)	/

Vi anbefaler at du kjøper alt ekstrautstyr fra butikken der du kjopte dette verktøyet. Velg kvalitet i henhold til det arbeidet du akter a gå i gang med. Les pa tilbehørspakningen for videre detailjer. Butikkpersonalet kan ogsa gi hjelp og rãd.

MONTERING OG DRIFT

MERK: Les n°ye gjennom instruksjonsboka f#r du bruker verktøyet.

FORMALMESSAGEBRUK

ADVARSEL! Laderen og batteripakken er spesifikt laget for a brukes sammen.ikke bruk andre

batteripakker aller ladere. La aldri metallgjenstander kommt inn i laderen aller batteripakken. Dette kan före til en elektrisk feil som kan[vare farlig.

ADVARSE! Bruk alltid oyevern. Len deg aldri over trimmerhodet. Småstein og rusk kan sprette tilbake

Ha pa deg oyevern og skikkelig arbeidstoy. Hold det fremre handtaket med en hand og hjelpehandtaket med den andere handen. Hold maskinen under midjenivaret. Arbeid bare fra din venstreside til din hoyreside for a sikre at skrot slenges bort fra deg. Hold traden nær og parallelt med bakken, uten a boye deg, (og loddrett nar du kantklipper) og press den ikke ned i det du holder pa a klippe.

ADVARSEL! Bruk bare 1.65mm diameter skjaertrad. Andre tykkelser trekkes ikke ordentlig

frem og gir uriktig skjarefunksjon eller kan forarsake skader. Ikke bruk andre materialer slick som metalltrad, strikk, hyssing osv. Metalltrad kan slites av mens du trimmer og bli til en farlig prosjektil som kan forarsake alvorlige skader.

MONTERING OG DRIFT

Handling	Figur
MONTERING
Tilpassing av beskytteskappe Se Fig. A1, A2
Montering av kantklipperhjul ADVARSEL: Kontroller at sikkerhetbryteren er avlåst for åhindre utilskivet start.	Se Fig. B
Fjerning eller installering av batteripakke	Se Fig. C
Lading av batteripakken Flere detaljer finnes i lademanualen	Se Fig. D1
Kontrolerer batteriets tilstand (Kun for WG163E.1)	Se Fig. D2
BRUKSVEILEDNING
Sikkerhets på/av-bryterADVARSEL! Skjærehodetfortsetterå gå rundt etter atrimmeren er slätt av. Vent til det harstanset før du legger ned redskapet.	Se Fig. E

KLIPPING
- Justering av det teleskopiske skaatet ADVARSEL! Kontroller at sikkerhetbryteren er avlåst for åhindre utilsiktet start.	Se Fig. F
- Justere trimmerhodet Se Fig. G1, G2
- Justering av hjelpehändtaket Se Fig. H
- KLIPPING Se Fig. I1
- Bruk av blomstervern Se Fig. I2

KANTING
- Skifte til kantklippemodus Se Fig. J1,	J2
- Kanting Se Fig. K
Mate klippetråden -MERK:Trykk etter behov	Se Fig. L
Å fylle på tråd manuelt Se Fig. M
Erstatte trimmerspolen Se Fig. N1, N2,	N3
Snurre opp/TRDEN manuelt	Se Fig. 01, 02, 03, 04

TIPS FOR ARBEID

1.AUTOMATISK TRADFORSYNINGSSYSTEM

Første gang man slår på klipperen, blir en liten tradlengde fort ut.

Man kan hore en 'klaprende' lyd nar tradene treffer tradkutteren. IKKE BLI SKREMT; dette er normalt. Etter omtrent 5 sekunder vil traden kuttes i riktig lenghte og lyden reduseres i taknt med at motoren nar sin fulle hastighet.

Hvis lyden fra traden ikke kan hores, vil mer trad fores ut. For a fã tilfør mer trad, la klipperen stanse opp; sett sa i gang en omstart, og la klipperenkommen opp i full hastighet.

Gjenta den ovenstaende inntil du hörer tradene som slar mot tradkutteren.

Gresstrimmeren din er utstyrt med et matesystem. Bare trykk pa knappen mens maskinen gär sa mates det ny trad, den vil stoppe när du hörer den 'klaprende' lyden när den nye traden kuttes. Motoren stopper kort när mateknappen trykkes og starter igjen när den slippes. Denne prosessen lar maskinen fere ut den nye traden automatisk.

3. Å FYLLE PÅ TRÄD MANUELT (SE FIG. M)

Trykk og slipp tradmatingsknappen (14), mens du forskichtig trekker ut et av tradene til den nar tradskjaereren. Hvis tradenkommen forbi tradskjaereren, har for mye av traden blitt matet ut.

Hvis for mye trad mates ut, fjern spolelokket og klikk spolen mot klokken til traden er i onsket lengde.

VEDLIKEHOLD

Etter bruk, koble fra batteriet pa verktoyet og sjekk for skade.

Det elektriske verktøyet trenger ikke ytterligere smøring ell er vedlikehold. Det er ingen brukernytttige deler i det elektriske verktøyet. Bruk aldri vann eller kjemiske rensemidler for a rense verktøyet. Tørk av med en tør klut. Du ma alltid lagre verktøyet pa en tørplass. Hold alltid motorens ventilasjonskanaler rene. Hold alle betjeningskontrollene fri for stov.

MILJOVERNTILTAK

Avfall perpet elektriskeprodukter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersök hos de lokale myndighetene eller en detaljist for resirkuleringsrad.

FEILSØKING

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

Problemer Mulige Årsaker	Feilrettende tiltak
Trimmeren virker不解. Batteriet er utladet.Batteriet er for varmt/kaldt.Motoren er ødelagt.Interne ledninger i maskinen er skadet.		Lad batteriet; Se øgså innholdet i oppladerinstruktjonen.La batteriet blk kaldere/vermere.Kontakt servicerepresentant.Kontakt servicerepresentant.
Trimmeren går ujevnt. Motoer er ødelagt.Batteriet er不解oppladet.På/av-bryteren er defekt.		Kontakt servicerepresentant.Lad batteriet.Kontakt servicerepresentant.
Overdreven vibrasjon/støy.	Maskinen er defekt.Trådspolen er dãrlig surret.	Kontakt servicerepresentant.Surr tråden på nytt. Se "SNURRE OPP TRÄDEN MANUEL'T" (Fig. 01, 02, 03, 04).
Klippetid per batteriladningfor kort.	Batteriet er不解brukt på lenge eller er不解ladet opp lenge nok.Gresset er for høyt.Batteriet er defekt.	Lad batteriet; Se øgså innholdet i oppladerinstruktjonen.Klipp trinnvis.Bytt batteriet.
Maskinen klipper不解. Tråden er ødelagt.Batteriet er不解oppladet.Motoren er ødelagt (hastigheten er for lav).Gresset har samlet seg rundt klippehodet.		Bytt tråden.Lad batteriet; Se øgså innholdet i oppladerinstruktjonen.Kontakt servicerepresentant.Fjern gress.
Indikatoren for batteriladning lyser heletiden.Det er不解 mulig Å lade batteriet.	Batteriet er不解(ordentlig) satt inn.Batterikontaktene er skitne.Batteriet er defekt.	Sett batteri ordentlig inn i batteriladeren.Rengjør batterikontaktene eller bytt batteriet.Bytt batteriet.
Indikatoren for batteriladning lyser不解.	Batteriladeren er不解(ordentlig) tilkoblet stikkontakten.Stikkontakten, strømledningen eller batteriladeren er defekt.	Sett støpslet (helt inn) i stikkontakten.Kontroller spennen i stikkontakten.Fa batteriladeren kontrollert av en autorisert servicerepresentant.
Automatisch tilføring avtråd virker不解	Klippetråden er dãrlig surret.Tråden er vaset.Tråden erBrukt opp.	Mat tråden manuelt ut. Hvis tråden ikke kan mates ut, på spolen fjernes og/TRåden surres på nytt.

SAMSVARSERKLÄERING

VI,

POSITEC Germany GmbH

Gruner Weg 10, 50825 Cologne, Germany

Funksjoner Kutting av gress og lignende myk vegetasjon, og for trimming av kanter

Den notifiserte gruppen involvert

Navn: ISET S.r.l. Unipersonale

Personen som er autorisert til Å utarbeide den tekniske filen,

Navn: Marcel Filz
