Caratteristiche tecniche	Sega circolare 190 mm, potenza 1200 W, velocità a vuoto 5000 giri/min
Profondità di taglio massima	65 mm a 90°
Inclinazione della lama	0-45°
Peso	3,5 kg
Utilizzo	Ideale per il taglio di legno, pannelli truciolari e materiali simili
Manutenzione	Controllare regolarmente lo stato della lama, pulire la ventola e lubrificare le parti mobili
Sicurezza	Indossare occhiali protettivi, guanti e maschera antipolvere; verificare il corretto funzionamento del freno lama
Informazioni generali	Garanzia di 2 anni, compatibile con lame da 190 mm

Domande frequenti - 4190 AA SKIL

Come assemblare la sega SKIL 4190 AA?

Per assemblare la sega SKIL 4190 AA, segui le istruzioni nel manuale d27uso. Assicurati che tutte le parti siano presenti e fissa la lama secondo le indicazioni fornite.

Che tipo di lama devo usare con la sega SKIL 4190 AA?

La sega SKIL 4190 AA compatibile con lame da 190 mm di diametro. Usa lame adatte al materiale che desideri tagliare.

Come cambiare la lama della sega SKIL 4190 AA?

Per cambiare la lama, scollega la sega, quindi usa la chiave fornita per allentare il bullone della lama. Rimuovi la lama vecchia e installa quella nuova seguendo le istruzioni del manuale.

Cosa fare se la sega non si avvia?

Verifica che la sega sia correttamente collegata e che il cavo di alimentazione non sia danneggiato. Assicurati inoltre che l27interruttore sia in posizione "on".

Come regolare la profonditE0 di taglio della sega SKIL 4190 AA?

Per regolare la profonditE0 di taglio, sblocca la leva della profonditE0, regola la base della sega alla profonditE0 desiderata, quindi stringi nuovamente la leva.

Quali sono le precauzioni di sicurezza da seguire durante l27uso della sega?

Indossa sempre occhiali di sicurezza e protezioni acustiche. Assicurati che l27area di lavoro sia sgombra e non mettere mai le mani vicino alla lama in movimento.

Come pulire e mantenere la sega SKIL 4190 AA?

Dopo ogni uso, pulisci la sega con un panno asciutto. Controlla regolarmente lo stato della lama e lubrifica le parti mobili se necessario.

Dove posso trovare pezzi di ricambio per la sega SKIL 4190 AA?

I pezzi di ricambio possono essere ordinati presso il servizio clienti SKIL o tramite rivenditori autorizzati. Consulta il sito Web di SKIL per ulteriori informazioni.

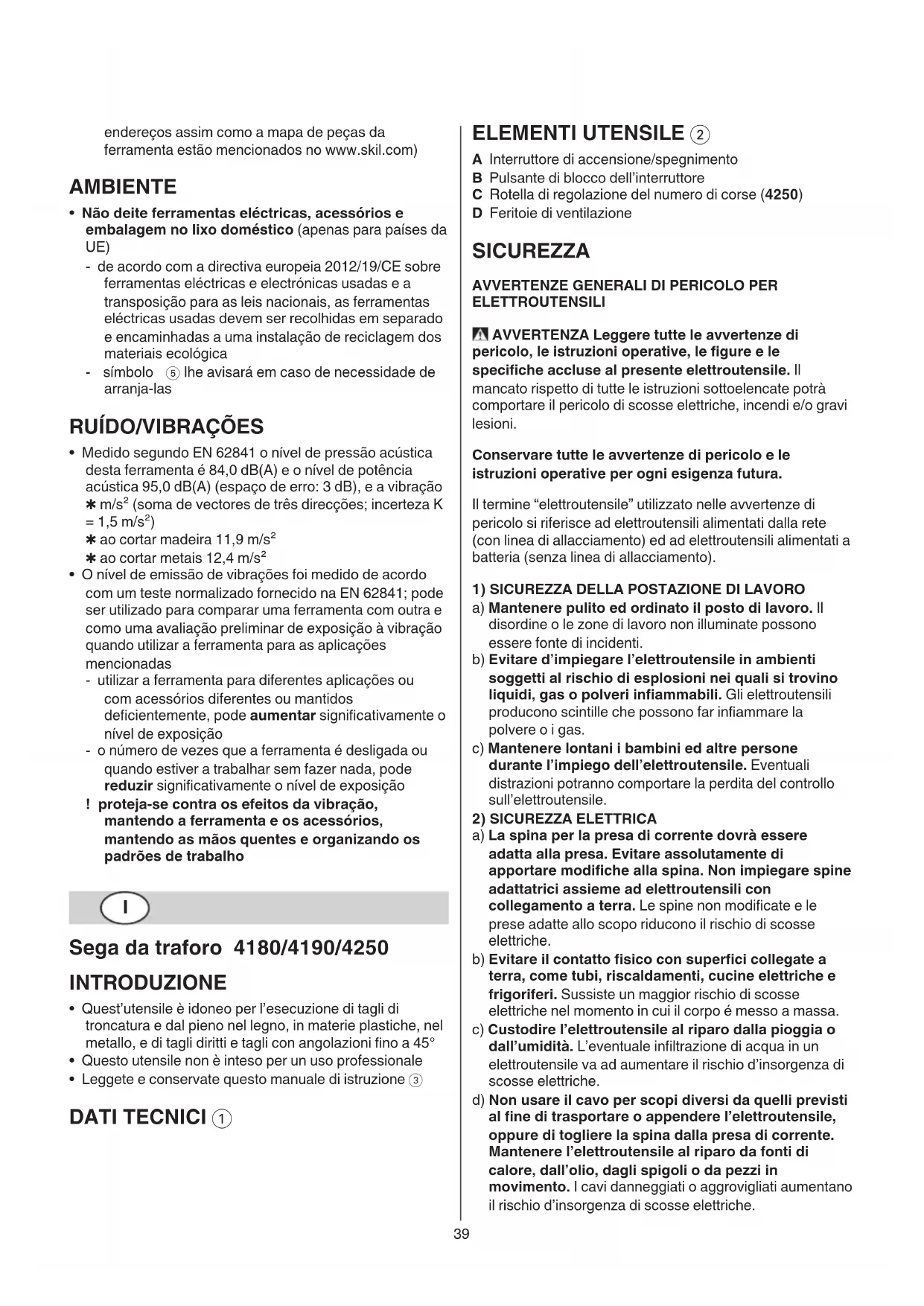

MANUALE UTENTE 4190 AA SKIL

• Quest'utensile è idoneo per l'esecuzione di tagli di troncatura e dal piano nel legno, in materie plastiche, nel metallo, e di tagli diritti e tagli con angolazioni fino a 45^
• Questo utensile non è inteso per un uso professionale
  Leggete e conservate quello manuale di istruzione 3

DATI TECHNICI ①

ELEMENTI UTENSILE ②

A Interruttore di accensione/spegnimento
B Pulsante di blocco dell'interruttore
C Rotella di regolazione del numero di corse (4250)
D Feritoe di ventilazione

SICUREZZA

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le avventenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettROUTensile. Il mancato rispetto di tutte le istruzioni sostoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avventenze di pericolo e le istruzioni operative per agli esigenza futura.

Il termine "elettroutensile" utilizzato nelle avventenze di pericolò si riferisce ad elettroutensili alimentati alla rete (con linea di allacciamento) ed ad elettroutensili alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO

a) Mantenere pulito ed ordinato ilippo di lavoro. Il disordine o le zone di lavoro non illuminate sono essere fonte di incidenti.
b) Evitare d'impiegare l'eletttradoutsile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli eletttradoutsili producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'elettROUTensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettROUTensile.

2) SICUREZZA ELETTRICA

a) La spina per la presa di corrente dovrè essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èizzato a massa.
c) Custodire I'elettroutensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettroutensile va ad augmentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'elettROUTENSILE, oppure di togliere la spina alla presa di corrente. Mantenere l'elettROUTENSILE al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati augmentano il rischio d'insorgenza di scosse elettriche.

e) Qualora si voglia usare I'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzato l'elettroutensile in ambiente umido, utilizzato un interrottore di messa a terra. L'uso di un interrottore di messa a terra riduce il rischio di una scossa elettrica.
3) SICUREZZA DELLE PERSONE
a) É importante concentrarsi su cui che si sta facendo e a maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato l'eletttroutensile in caso di stanchezza o sotto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di restrazione durante l'uso dell'eletttroutensile pourrait causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se siavrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto per l'elettrotensile, si potrā ridurre il rischio di ferite.
c) Evitare l'accensione involontaria dell'elettROUTENSILE. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettROUTENSILE sia spento. Tenendo il dito sopra l'interruttore nelle si trasporta l'elettROUTENSILE oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
d) Togliere gli attrezzi di regolazione o la chiave ingese prima di accendere l'elettROUTensile. Un elettROUTensile o una chiave ingese che si trovino in una parte dell'elettROUTensile in rotazione potranno causare lesioni.
e) É importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sare possibile controllare meglio l'eletttroutensile in situazioni inaspettate.
f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliari si in pezzi in movimento.
g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati alla errori. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.
h) Una volta presa confidenza con gli utensili, evitare di trascurare le norme di sicurezza. Una mancanza di attenzione cui cause gravi lesioni in una frazione di secondo.
4) MANEGGIO ED IMPIEGO ACCURATO DI ELETTROUTENSILI
a) Non sovraccaricare I'eeltroutensile. Impiegare I'eeltroutensile adatto per sbrigare il lavoro. Utilizzando I'eeltroutensile adatto si potra lavorare

meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.
b) Non utilizzato eletttroutensili con interruttori difettosi. Un eletttroutensile che non si più accendere o spegnere è pericoloso e dovrà essere riparato.
c) Prima di procedere ad operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina alla presa della corrente e/o estrarre la batteria ricaricabile, se rimovibile. Tale precauzione eviterà che l'elettroutensile possa essereMESSO in funzione inavvertamente.
d) Custodire gli eletttroutensili non utilizzati al di fuori della portata dei bambini. Non fare usare l'eeltroutensile a persone che non sono abituate ad uso o che non abbiano letto le presenti istruzioni. Gli eletttroutensili sono pericolosi se utilizzati da persona inesperte.
e) Eseguire la manutenzione degli eletttroutensili e degli accessori. Verificare che le parti mobili dell'elettrottensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'elettrottensile stesso. Far riparare le parti danneggiate prima d'impiegare l'elettrottensile. Numerosi incidenti vengono causati da elettrottensili la cui manutenzione è stata effettuata molto accuramente.
f) Mantenere affiliati e puliti gli eletttroutensili da taglio.
Gli eletttroutensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare eletttroutensili, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguiri si durante l'impiego. L'impiego di eletttroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.
h) Mantenere impugnature e superfici di presa asciutte, pulite e prive di olio e grasso. Impugnature e superfici di presa scivolose non consentono di manipolare e controllare l'utensile in caso di situazioni inaspettate.
5) ASSISTENZA
a) Fare riparare l'elettROUTensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettROUTensile.

ISTRUZIONI DI SICUREZZA PER SEGHETTI ALTERNATIVI

SICUREZZA ELETTRICA

• Controllare che la tensione dell'alimentazione sia la stessa di quella indicata sulla targhetta dell'utensile
• Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina alla presa

SICUREZZA DELLE PERSONE

• Usare cavi di prolunga Completely srotolati e sicure con una capacité di 16 Amp
  Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cuffie di protezione
• Nella lavorazione di materiali a produzione di trucoli, indossare occhiali protettivi
• Le polveri di materiali come vernici contenti piombo, alcune specie di legno, minerali e metallo sono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operaatore o ad altre persone presenti sulippo); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere e utilizzato un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Rispettore le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni oambiare gli accessori

PRIMA DELL'USO

• Controllare il funzionamento dell'utensile prima di anni volta che si deve usare, in caso di un difetto, farlo riparare immediatamente da una persona qualificata; non aprire mai l'utensile da se stessi
• Rimuovete tutti gli ostacoli sopra e sotto la linea di taglio prima di iniziare il lavoro
• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Utilizzare morsetti o altre attrezzature per fissare e sostenere il pezzo di lavorazione a una piattaforma stabile (tenere il pezzo in lavorazione in mano o stretto al corso è instabile e può perdere il controllo dell'utensile)

DURANTE L'uso

• Tenere l'eeltroutensile per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebboVenire a contatto con cavi elettrici nascosti oppure con il proprio cavo di rete (il contatto con un cavo sotto tensione cui mettere molto tensione anche parti metalliche dell'eeltroutensile, causando una scossa elettrica)
• Mantenere sempre il cavo distante delle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
• Tenete lontane le mani alla lama quando l'utensile è in moto

ACCESSORI

• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
  Non usate la lama in caso sia crepata, deformata o non tagliente

USO ALL'ESTERNO

• Quando usato l'esterno, collegare l'utensile ad un interruptore automatico di rete (FI) con una corrente di scatto di 30mA massimo, ed usare solamente il cavo di prolunga inteso per uso esterno e munito di una presa antispruzzo

DOPO L'USO

• Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sua spento

SPIEGAZIONE DEI SIMBOLI

③ Leggere il manuale di istruzioni prima dell'uso
Doppio isolamento (non è necessario alcun cavo di terra)
⑤ Non gettare l'utensile tra i rifiuti domestici

USO

• Usare le lame appropriate 6

! usare solamente le lame con gambo a T ⑦

• Cambio della lama ⑧

! inserire la lama sino in fondo con i denti posizionati in avanti ⑨

• Acceso/spento 10
• Blocco dell'interruttore per il funzionamento continuo ⑪
• Taglio a 15^ / 30^ / 45^ (12)

! possibile solo quando il piede è FISSATO in una delle tre posizioni angolari

• Regolazione del numero di corse in base al materiale utilizzato (4250)

• mediante la rotella C ② la velocità di taglio più essere regolata da Bassa ad elevata

• per determinare la giusta velocità la tabella ⑬ cui èsere usata come riferimento

• Aspirazione della polvere ^( 1) a

! non usare l'aspirapolvere quando si tagliano metalli

• Soffiatore della polvere ① 4 b

• Uso dell'utensile

• prima di azionare l'utensile, assicurarsi che l'estremita frontale del piede sia in posizione piana sul pezzo da lavorare

• tenere l'utensile con entrambe la mani, in modo da avee in qualsiasi momento il controlo dell'utensile

! durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) grigia(e) 15
- il piede deve poggiare completamente su tutte la superficie

! prima di rimuovere l'utensile del pezzo da lavorare assicuratevi che la lama sia ferma
- tenere scoperte le feritoie di ventilazione D ②

CONSIGLIO PRATICO

• Quando si tagliano metalli, lubricare la lama regolarmente con olio
  Per un accurato taglio diritto, guidare l'utensile con il suo lato piano lungo il bordo di un pezzo di legno rettilineo 16

• Prepare un foro prima di eseguire di tagli dal piano ⑦

• Taglioswana schegge

• coprige la linea di taglio con più strati di nastro largo prima di taglio
• posizionare sempre la parte più rifinita del pezzo in lavorazione verso il basso
  Per altric consiglio consultare il site www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale.
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione D ②)

! prima di pulire estrarre la spina alla presa

• Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL
• inviare l'utensile non smontato assieme alle prove di acquireo al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

Non gettare l'utensile elettrico, gli accessori e I'imballaggio tra i rifiuti domestici (solo per paesi UE)

• secondo la Direttiva Europea 2012/19/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici ESAusti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatible
• il simbolo ⑤ vi ricorderà quello fatto quando dovrete eliminarle

RUMOROSITA/VIBRAZIONE

• Misurato in conformità al EN 62841 il livello di pressione acustica di quello utensile è 84,0 dB(A) ed il livello di potenza acustica 95,0 dB(A) (deviazione standard: 3 dB), e la vibrazione * m / s^2 (somma dei vettori in tre direzioni; incertezza K = 1,5 ~m / s^2 )

• quando si tagliano legno 11,9 m/s²

• quando si tagliano metalli 12,4 m/s²

• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 62841; quello valore più essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazionimentionate

• se si utilizes l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumento notevolmente

• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

! proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro
