4190 AA - Zaag SKIL - Gratis gebruiksaanwijzing en handleiding

Technische kenmerken	Cirkelzaag 190 mm, vermogen 1200 W, onbelast toerental 5000 t/min
Maximale zaagdiepte	65 mm bij 90°
Zaagbladhelling	0-45°
Gewicht	3,5 kg
Gebruik	Ideaal voor het zagen van hout, spaanplaten en vergelijkbare materialen
Onderhoud	Controleer regelmatig de staat van het zaagblad, reinig de ventilator en smeer de bewegende delen
Veiligheid	Draag een veiligheidsbril, handschoenen en een stofmasker; controleer de goede werking van de zaagbladrem
Algemene informatie	2 jaar garantie, compatibel met zaagbladen van 190 mm

Veelgestelde vragen - 4190 AA SKIL

Hoe monteer ik de SKIL 4190 AA zaag?

Volg de instructies in de gebruiksaanwijzing om de SKIL 4190 AA zaag te monteren. Zorg ervoor dat alle onderdelen aanwezig zijn en bevestig het zaagblad volgens de gegeven aanwijzingen.

Welk type zaagblad moet ik gebruiken met de SKIL 4190 AA zaag?

De SKIL 4190 AA zaag is compatibel met zaagbladen van 190 mm diameter. Gebruik zaagbladen die geschikt zijn voor het materiaal dat u wilt zagen.

Hoe vervang ik het zaagblad van de SKIL 4190 AA zaag?

Koppel de zaag los, gebruik de meegeleverde sleutel om de zaagbladbout los te draaien. Verwijder het oude zaagblad en installeer het nieuwe volgens de instructies in de handleiding.

Wat moet ik doen als de zaag niet start?

Controleer of de zaag correct is aangesloten en of de voedingskabel niet beschadigd is. Zorg er ook voor dat de schakelaar in de "aan"-stand staat.

Hoe stel ik de zaagdiepte van de SKIL 4190 AA zaag in?

Ontgrendel de dieptelver, stel de zaagbasis in op de gewenste diepte en draai de vergrendeling weer vast.

Welke veiligheidsmaatregelen moet ik volgen bij het gebruik van de zaag?

Draag altijd een veiligheidsbril en gehoorbescherming. Zorg dat de werkruimte vrij is en houd uw handen nooit dicht bij het draaiende zaagblad.

Hoe maak en onderhoud ik de SKIL 4190 AA zaag?

Maak de zaag na elk gebruik schoon met een droge doek. Controleer regelmatig de staat van het zaagblad en smeer de bewegende delen indien nodig.

Waar kan ik reserveonderdelen voor de SKIL 4190 AA zaag vinden?

Reserveonderdelen kunnen besteld worden bij de SKIL klantenservice of via erkende dealers. Raadpleeg de SKIL website voor meer informatie.

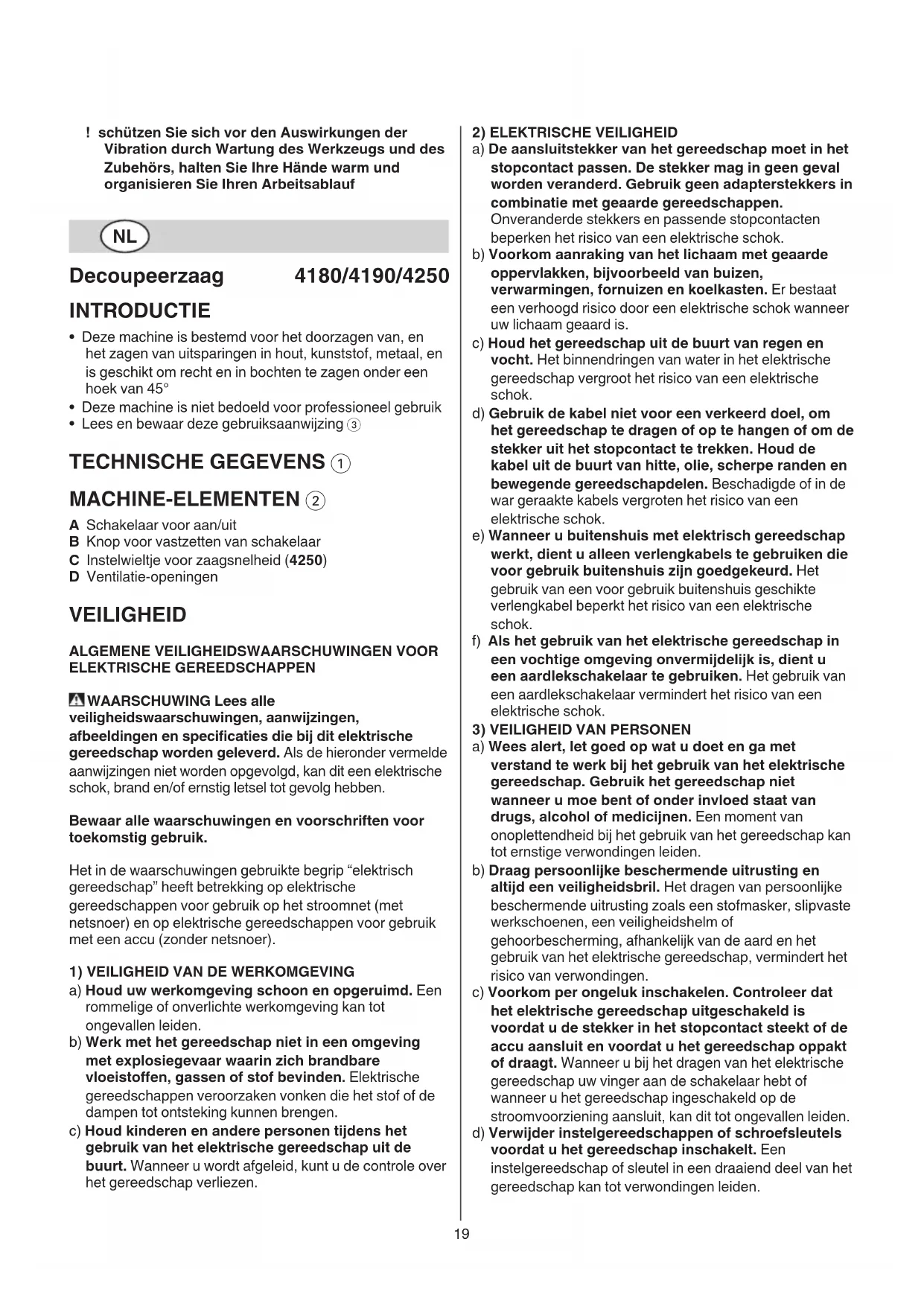

GEBRUIKSAANWIJZING 4190 AA SKIL

• Deze machine is bestemd voor het doorzagen van, en het zagen van uitsparingen in hout, kunststof, metaal, en is geschikt omrecht en in bochten te zagen onder een hoek van 45^
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaanwijizing ③

A Schakelaar voor aan/uit
B Knop voor vastzetten van schakelaar
CInstelwieljtje voor zaagsnelheid (4250)
D Ventilatie-openingen

VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOORELEKTRISCHE GEREEDSCHAPPEN

veiligheidswaarschuwingen, aanwijzingen, afbeeldingen en specificaties die bij dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen Niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen geleukte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking hunnen brengen.
c) Houd kinderen en andere Personenijdens het gebruik van het elektrische gereedschapuit de buurt. Wanneer u wordt afgeleid, kurz u de controle over het gereedschap verliezen.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met gearde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.

d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.

e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschiktte verlangkabel beperkt het risico van een elektrische schok.

f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) VEILIGHEID VAN PERSONEN

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap Niet wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot oncevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondenen leiden.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

e) Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het gereedschap in onverwachtete situatuies beter onder controle honden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
g) Wonneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.
h) Ondanks het feit dat u eventuele heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u nicht nonchalant worden en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.
e) Verzorg het gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werkking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevalten hebben hunoorzaak in slecht onderhonden elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhonden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatives leiden.

h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachtete situatuies veilig kan worden gezendeerd en bediend.

5) SERVICE

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERZAGEN

• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning
• Gebruik de machine Niet, wanner het snoer beschadigd is; waar dit door een erkendevakman verrangen
• Raak het snoer Niet aan, als ditijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekker uit het stopcontact
• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capacititeit van 16 Ampère

PERSOONLIJKVEVILIGHEID

• Bewerk gegen asbesthoudend materiaal (asbest geldt als kankerverweckend)
• Deze machine mag nicht worden gebruikt door Personen ander de 16JAAR
  Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemmers
• Draag een veiligheidsbril bij het bewerken van splinterend materiaal
• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders verooorzaken); draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificiererd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzoring; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materiaalen de nationale voorschriften aangaande stofopvang in ache
• Trek.altijd de stekker uit het stopcontact voordat u eeninstelling verandert of een accessoire verwisselt

VOOR GEBRUIK

• Controller vóor elk gebruik de werkking van de machine, en LAST deze in geval van een defect onmiddelijk repareren door een erkendevakman;open zelf nooit demachine

• Verwijder, voordat u begint te zagen, alle obstakels zowel boven als onder het zaagvlak

• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint

• Gebruik klemmen of pas een andere handige manier toe om het werkstuk vast te zetten en te ondersteunen op een stabel platform (bij het in de hand of gegen het lichaam houden van het werkstuk, kan de machine Niet goed onder controle worden gezogen)

TIJDENS GEBRUIK

• Houd het elektrische gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigens troomkabel kan raken (contact met een onder spanning staande leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden)
• Houd het snoer algtd verwijderd van de bewegende delen van uw machine; richt het snoer maarachten, van de machine weg
• In geval van electrische of mechanische storing, de machine onmiddelijk uitschakelen en de stekker UIT het stopcontact trekken
• Blijf met uw handen uit de buurt van het zaagbladijdens het gebruik van de machine

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gebruikt.
• Gebruik geen beschadigd, verrormd of bot zaagblad
  GEBRUIK BUITENSHUIS
• Sluit uw machine, bij gebruik buitenshuis, aan via een aardlekschakelaar (FI) met maximaal 30mA uitschakelstroom, en gebruik alleen voor buitenshuis gebruik goedgekeurde verlengsnoeren, voorzien van een spatwaterdichte contactstop

NA GEBRUIK

• Als u de machine wegzet moet de motoruitgeschakeld zichen en de bewegende delen tot stilstand zichen gekommen UITLEG VAN SYMBOLEN
  ③ Lees de gebruiksaanwijzing voor gebruik
  ④ Dubbele isolatie (geen aarddraad nodig)
  ⑤ Geef de machine nicht met het huisvuil mee

GEBRUIK

• Gebruik de juiste zaagbladen ⑥

! gebruik alleen zaagbladen met een T-schacht ⑦

• Verwisselen van zaagbladen ⑧

! steek zaagblad in zaagbladhouder tot deze nicht verder kan (met de tanden maar voren gericht) 9

Aan/uit 10
Vastzetten van schakelaar voor continu gebruik ⑪
Zagen bij 15^ / 30^ / 45^ ⑫

! alleen möglichk wanner de voetplaat VAST zit in een van de drie hoekstanden

• Instellen van zaagsnelheid afhankelijk van het te gebruiken materiaal (4250)

• met wieltje C ② kan de zaagsnelheid van hoog tot laag worden ingesteld

• voor het bepalen van de optimale snelheid kan[tabel 13] als referentie gebruikt worden

Stofafzuiging 14a

! gebruik de stofzuiger nicht bij het zagen van metaal

Stof-blower 14b
- Werken met de machine

• zorg ervoor dat, voordat u de machine aanzet, de voor-kant van de voetplaat goed vlak op het werkstuk rust
• houd uw machine stevig met beiden handen vast, zodate u deze.altijd volledig onder controle hebt

! houd de machineijdens het werk.altijd vast bij het(de) grijs-gekleurde greepvlak(ken) 15
- zorg ervoor, dat de voetplaat over het hele oppervlak goed aansluit
! zorg ervoor, dat het zaagblad tot stilstand gekomen is, voordat u de machine van het werkstuk haalt
- houd ventilatie-openingen D ② onbedekt

TOEPASSINGSADVIES

• Bij het zagen in metalen, het zaagblad regelmatig met olie invetten
  Voor een nauwkeurige rechte zaagsnede, de machine met de voetplaat langus eenrecht stuk hout geleiden 16
  Vór het zagen van een uitsparing een gat Voorboren ⑦
  Splintervrijzagen

• bedek de zaaglijk met verscheidene lagen breed plankband, voordat u begint te zagen

• leg de goede kant van het werkstuk alsijd maar beneden

Vooreer tips zie www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en snoer alkijd schoon (met name de ventilatie-openingen D ②)

! trek de stekker uit het stopcontact voor het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen

• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

• volgens de Europese richtig 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing waarvan binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

• symbol ⑤ zal u in het afdankstadium hieraan herinneren

GELUID/VIBRATIE

Gemeten volgens EN 62841 bedraagt het geluidsdrukniveau van deze machine 84,0 dB(A) en het geluidsvermogen-niveau 95,0 dB(A) (standaard devatie: 3 dB), en de vibratie (vectorsom van drie richtingen; onzekerheid K = 1,5m / s^2)
bij het zagen van hout 11,9 m/s²
bij het zagen van metaal 12,4 m/s²
- Het trillingsemmissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gezrukt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de blootstelling aan trilling bij gezruik van de machine voor de vermelde toepasseningen
- gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen
- wanner de machine isuitgeschakeld of wannerdeze loopt maar geen werk verricht, kan dit hetblootstellingsniveau aanzienlijk reduceren
! bescherm uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren

s
