4190 AA - Píla SKIL - Bezplatný návod na obsluhu

Technické vlastnosti	Okružná píla 190 mm, výkon 1200 W, voľnobežné otáčky 5000 ot/min
Maximálna hĺbka rezu	65 mm pri 90°
Uhol sklonu čepele	0-45°
Hmotnosť	3,5 kg
Použitie	Ideálne na rezanie dreva, drevotrieskových dosiek a podobných materiálov
Údržba	Pravidelne kontrolujte stav čepele, čistite ventilátor a mažte pohyblivé časti
Bezpečnosť	Používajte ochranné okuliare, rukavice a prachovú masku; skontrolujte správnu funkciu brzdového mechanizmu čepele
Všeobecné informácie	Záruka 2 roky, kompatibilné s čepeľami o veľkosti 190 mm

Často kladené otázky - 4190 AA SKIL

Ako zložiť pílu SKIL 4190 AA?

Na zloženie píly SKIL 4190 AA postupujte podľa pokynov v používateľskej príručke. Uistite sa, že všetky diely sú prítomné a upevnite čepeľ podľa poskytnutých inštrukcií.

Aký typ čepele mám použiť s pílou SKIL 4190 AA?

Píla SKIL 4190 AA je kompatibilná s čepeľami s priemerom 190 mm. Používajte čepele vhodné pre materiál, ktorý chcete rezať.

Ako vymeniť čepeľ píly SKIL 4190 AA?

Na výmenu čepele odpojte pílu od elektrickej siete, potom použite dodaný kľúč na uvoľnenie skrutky čepele. Odstráňte starú čepeľ a nainštalujte novú podľa pokynov v príručke.

Čo robiť, ak píla nenabehne?

Skontrolujte, či je píla správne zapojená a či napájací kábel nie je poškodený. Tiež sa uistite, že vypínač je v polohe "on".

Ako nastaviť hĺbku rezu píly SKIL 4190 AA?

Na nastavenie hĺbky rezu odblokujte páku hĺbky, nastavte základňu píly na požadovanú hĺbku a potom páku utiahnite.

Aké bezpečnostné opatrenia treba dodržiavať pri používaní píly?

Vždy noste ochranné okuliare a sluchové chrániče. Uistite sa, že pracovná plocha je čistá a nikdy nedávajte ruky blízko rotujúcej čepele.

Ako čistiť a udržiavať pílu SKIL 4190 AA?

Po každom použití pílu očistite suchou handrou. Pravidelne kontrolujte stav čepele a podľa potreby mažte pohyblivé časti.

Kde môžem nájsť náhradné diely pre pílu SKIL 4190 AA?

Náhradné diely je možné objednať u zákazníckeho servisu SKIL alebo cez autorizovaných predajcov. Viac informácií nájdete na webovej stránke SKIL.

NÁVOD NA OBSLUHU 4190 AA SKIL

• Použijte vchodné pilové listy (6)

• Toto náradie sa má používat na pilenie a vyrezávanie dreva, plastickych materialov, kovu; je vchodné n rovné a zaoblené rezy so spojmi na pokos uhla do 45^
• Tento nastroj nie je vchodny pre professionnelle pouzitie
• Precitajte a uschovajte tento návod na použitie ③

TECHNICKE UDAJE ①

CASTI NASTROJA ②

A Vypnutie a zapnutie
B Gombík na uzamknutie vypínača
C Koliesko na nestavovanie rychlosti pilenia (4250)
D Vetracie strbiny

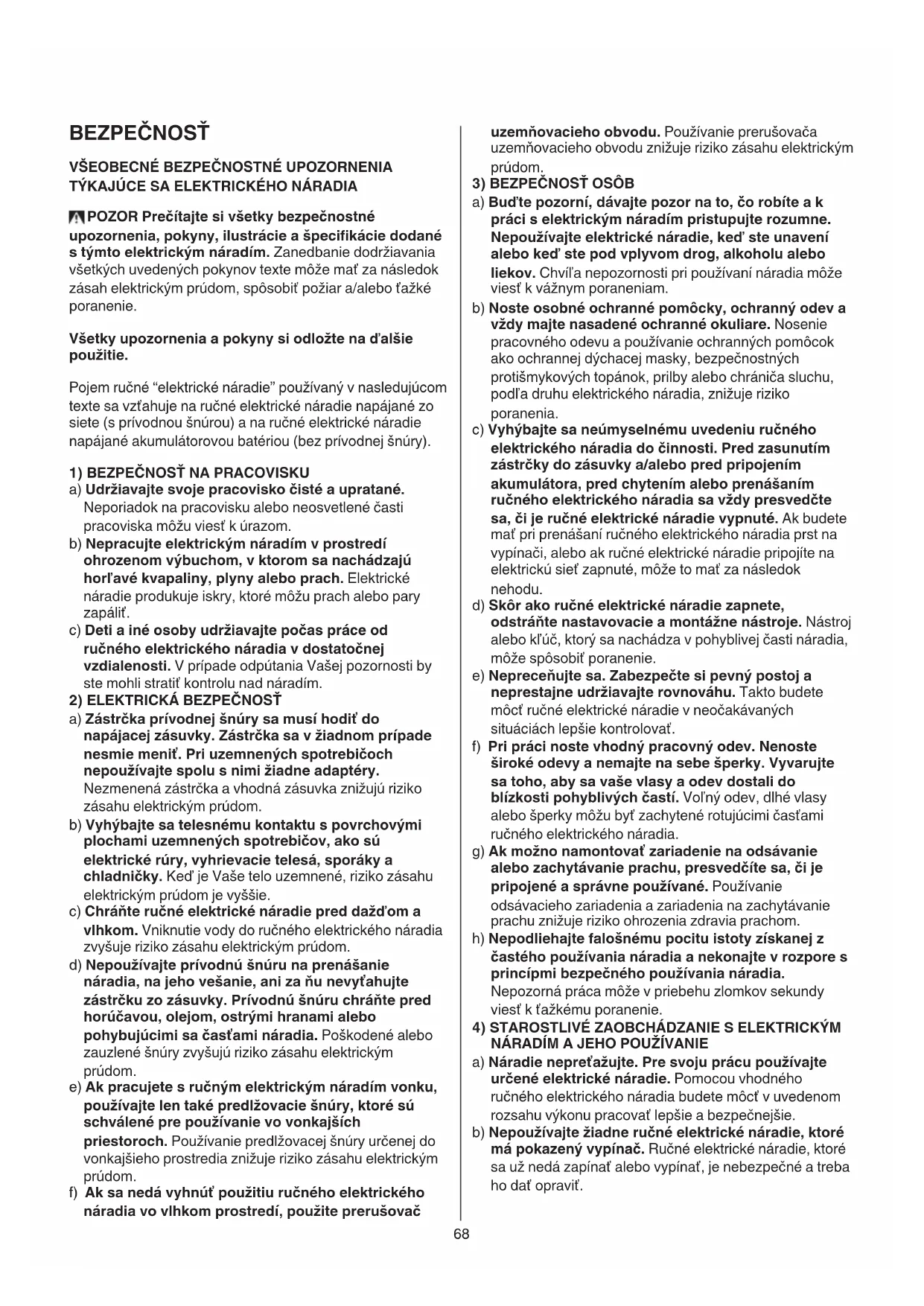

BEZPECNOST

VŠEOBECNÉ BEZPECNOSTNÉ UPOZORNENIA TÍKAJUCE SA ELEKTRICKÉHO NÁRADIA

POZOR Precitajte si vsetky bezpečnostné upozornenia, pokyny, ilustracie a špecifikácie dodané s tymto elektrickým náradím. Zanedbanie dodržiavania vsetkých uvedených poknov texte moze ma°F za nasledok zásah elektrickým prudom, spôsobít požiar a/alebo fázke poranenie.

Vsetky upozornenia a pokyny si odlożte na d'alsie použitie.

Pojem ručné "elektrické náradie" použivaný v nasledujúcom texte sa vztahuje na ručné elektrické náradie napájané zo siete (s privodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez privodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU

2) ELEKTRICKÁ BEZPECNOST

a) Udrziavaje svoje pracovisko Čišć a upratané. Neporiadok na pracovisku alebo neosvetlené Časti pracoviska možu viest k urazom.
b) Nepracujte elektrickym náradim v prostredi ohrozenom vybuchom, v ktorom sa nachadzaju hor'ave kvapaliny, plyny alebo prach. Elektrické náradie produktu je iskry, ktoré mozu prach alebo pary zapaliit.
c) Deti a ine osoby udrziavajte pochas prace od ručného elektrického náradia v dostatočnej vzdialenosti. V pripadé opudania Vasej pozornosti by ste mohli stratit kontrlu nad náradím.
a) Zástrčka privodnej snúry sa musí hodit do napájacej zásuvky. Zástrčka sa vžiadnom pripaden nesmie menit. Pri uzemnenych spotrebicoch nepoužívajte spolu s nimižiadne adaptéry. Nezmelená zástrčka a vchodná zásuvka znižujú riziko zásahu elektrickým prudom.
b) Vyhybajte sa telesnému kontaktu s povrchovymi plochami uzemnenych spotrebicov, ako su elektrické rury, vyhrievacie telesá, sporáky a chladnick. Ked' je Vase telo uzemnené, riziko zasahu elektrickým prudom je vyssie.
c) Chrante ručné elektrické náradie pred džd'm a vlhkom. Vnikutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prudom.
d) Nepoužívajte privodnu snuru na prenašanie náradia, na jeho vešanie, ani za nu nevyťahujte zástrčku zo zásuvky. Privodnu snuru chrante pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sačtami náradia. Poškodené alebo zauzlené snúry zvyšuju riziko zásahu elektrický prudom.
e) Ak pracujete s rucnym elektrickym naradim vonku, pouzivajte len také predlžovacie snúry, ktoré su schvalené pre pouzivanie vo vonkajšich priestoroch. Použivanie predlžovacej snúry urcenej do vonkajsieho prostredia znižuje riziko zásahu elektrickým prudom.
f) Ak sa nedá vyhnú' použitiu ručného elektrického náradia vo vlhkom prostredi, použite prerusovac

uzemnovacieho obvodu. Použivanie prerušováča uzemnovacieho obvodu znižuje riziko zásahu elektrickým prudom.

3) BEZPECNOSTOSOB

4) STAROSTLIVE ZAOBCHADZANIE S ELEKTRICKYM NARADIM A JEHO POUZIVANIE

a) Bud'te pozorní, dávajte pozor na to, co robite a k práci s elektrickým náradím pristupujte Rozumne. Nepoužívajte elektrické náradie, kad' ste unavení alebo kad' ste pod vplyvom drog, alkoholu alebo liekov. Chvil'a nepozornosti pri použivani náradia moze viest' k važnym poraneniam.
b) Noste osobné ochranné pomôcky, ochranny odev a vždy majte nasadené ochrannes okuliare. Nosenie pracovného odevu a použivanie ochrnnych pomôcok ao ochrannesj dýchacej masky, bezpečnostnéch protišmykových topánok, prilby alebo chraniča sluchu, podl'a druhu elektrického náradia, znižuje riziko poranenia.
c) Vyhybajte sa neumyselnému uvedeniu ručného elektrického náradia do Činnosti. Predzasunutím zăstrécky do zásuvky a/alebo pred pripojením akumuláhora, pred chytením alebo prenašaním ručného elektrického náradia sa vždy presveděte sa, ā je ručné elektrické náradie vypnute. Ak budete mat pri prenašani ručného elektrického náradia prst na vypinači, alebo ak ručné elektrické náradie pripojítne na elektrickú sief zapnute, moze to mat za nasledok nahodu.
d) Skor aka ručné elektrické náradie zapnete, odstrante nastavovacie a montážne nastroje. Nastroj alebo kluc, ktorý sa nachadza v pohyblivej Časti náradia, moze spósobit' poranenie.
e) Neprecenujte sa. Zabezpeche si pevny postoj a neprestajne udrziavaje rovnovahu. Takto budete mogt rucne elektricke naradie v neocakavanych situaciach lepsie kontrolovat.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby sa vaše vlasy a odev dostali do blízkosti pohyblívych Častí. Volné odev, dlhé vlasy alebo šperky možu byt zachytené rotujúcimi Častami ručného elektrického náradia.
g) Ak możno namontovat zariadenie na odsávanie alebo zachytátavanie prachu, presvedcǐte sa, Či je pripojene a správné používané. Používanie odsávacieho zariadenia a zariadenia na zachytátavanie prachu znižuje riziko ohrozenia zdravia prachom.
h) Nepodliehajte falosnému pocitu istoty ziskanej z castého použivania náradia a nekonajte v Rozpore s principi mbezpečného použivania náradia. Nepozorná práca moze v priebehu zlomkov sekundy viest k tazkému poranenie.
a) Náradie nepretážujte. Pre svoju pracu použivajte urcené elektrické náradie. Pomocou vchodného ručného elektrického náradia budete moct' v uvedenom rozsahu vykonu pracovat lepsie a bezpečnejsie.
b) Nepoužívajte ziadne ručné elektrické náradie, ktoré máPokazený vypínač. Ručné elektrické náradie, ktoré sa uz nedá zapínať alebo vypínať, je nebezpečné a treba ho dat opravit.

c) Skor ako zachnete náradie nastavovat' alebo prestavovat, vymienat' prisluşenstvo alebo ako odlozite náradie, vždy vytiahnite koncovku siet'ovej snúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá vybrat. Totopreventivne opatrenie zabrañuje neumyselnému spusteniu ručného elektrického náradia.
d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopust'te, aby ručné elektrické náradie používali osoby, ktoré s nim nie su dokladne oboznámene, alebo ktoré si neprecītali tento Navod na použivanie. Ak ručné elektrické náradie používajú neskúsené osoby, stavá sa nebezpečným nastrojom.
e) Rucne elektrické náradie a prisluşenstvo starostlivo osetrujte. Skontrolujte, ci pohyblíve suciastky nárdia bezchybne funguju a neblokuju a ci nie su zlomené alebo poskodené niedtoré suciastky, ktoré by mohli negativne ovplyvni' fungovanie rucného elektrického nárdia. Pred použitím rucného elektrického nárdia dajte poskodené suciastky opravit. Nejeden uraz bol spôsobeny zle udržiavanym náradím.
f) Použivané nastroje udržiavajte ostre a cîsté.

Starostlivo osetrované nastroje s ostrymi reznymi hranami sa menej chasto zablokuju a ich vedenie je podstatne l'ahsie.

g) Používajte ručné elektrické náradie, prisluěs nestvo, pracovné nastroje a pod. podl'a tychtoPokynov. Zohl'adnite pritom konkretne pracovné podmienky a Činnost', ktoru mate vykonat'. Používanie ručného elektrického náradia na iné ako urcene učely moze viest k nebezpečným situáciám.
h) Rukovati a uchopové povrchy udržujte suché, Čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukovati a uchopové povrchy neumozhnu bezpečné manipuláciu a ovladanie náradia v neocakávanych situáciách.

5) SERVIS

a) Rucne elektrické náradie zverte do opravy len kvalifikovanému personalu a používajte len originálne náhradné suciastky. Tym sa zabezpeci zachovanie bezpečnosti ručného elektrického náradia.

BEZPEČNOSTné POKNY PRE PRIAMOÇIÁRÉ PÍLY

ELEKTRICKÁ BEZPECNOST

Vždy skontrolujte Č je napájacie napătie rovnaké akonapătie uvedené na štɪtku nástroja
- Nikdy nepoužívajte nastroj ak je šnúra poskodená; šnúru musí vymenit' kvalifikovanova osoba
- Ak je sieťová šnúra poskodená alebo ak sa prereže počas prevadzky, nedotýkajte sa jej ale jiuhné odpojte z hlavnej elektrickej siete
Používajte uplne odmotanú a bezpečné predlžovaciu snúru s kapacitou 16 A

BEZPECNOSTOSOB

• Neobrábajte material, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorny material)
  Tento nastroj by nemali používat osoby mladšie ako 16 rokov
  Hlasitost zapnutého pristroja moze byt viac aké 85 dB(A);chrante si uši ochrannymi krycimi prostriedkami

• Noste ochranné okuliare pri rezani materialu, z ktorého prskaju triesy

• Prach z materialu, akým je nater obsahujúci olovo, niedtoré druhy dreva, minerály a kovy moze byt škodlivý (styk alebo nadychanie prachu moze spősobit alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osöb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie mozné pripjit

• Urcité druhy prachu su klasifikované aka karcinogène (akym dubovy a bukovy prach), a to hlavne v spojeni s prisadami pre upravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie moźne prijoyit
• Dodržujte stanovené nariadenia pre prácu v prašnom prostredi
• Pri nastavovani alebo vymene prislušenstva vždy vytiahnite privodný kabel zo zásuvky PRED POUZITÍM
• Skontrolujte Či je nástroj v poriadku pred kazdym použitím; ak má nástroj poruchu, nikdy ho neotvorte sám, ale ho dajte ihned' opravit kvalifikovanej osobe
• Predtym než začnete rezat, odstránty vsetky prekážky na vrchnej a spodnej strane reznej drahy
  Zabrante poskodeniu náradia skrutkami, klincami a inymi kovovymi predmetmi v obrobku; zoberte ich dole pv než začnete pracovat
• Obrabaný predmet upevnite svorkami alebo iným praktickým spôsobom k stabilnému podstavcu (obrábaný predmet nedržte iba v rukách ani oproti telu, pretože tak nemožete zabezpečit jeho stabilitu a moze sa vám vymknú't spod kontroly)

POCAS PRACE

• Drzte elektrické náradie len za izolované plochy rukovāti, ak vykonávate takú prácu, pri ktorej by mohli použitý pracovné nastroj natrafí' na skryte elektrické vedenia alebo zasiahnut vlastné privodné snūru náradia (kontakt s elektrickým vedením, ktoré je pod napatím, moze dostá' pod napatie aj kovové suciastky náradia a spósobí' zásah elektrickým prúdom)
• Elektrickú snuru udržujte vždy mimo pohybujucich sa castí nastroja; elektrickú snuru vždy smerujte dozadu, mimo nastroja
  V pripe de elektrickej alebo mechanickej poruchy zastavte okamzite nastroj a vytiahnite zastrku z nastennej zasuvky
• Dávajte pozor aby sa ruky nedostali do blízkosti piloveho listu ked' je nástroj v použiti

PRISLUSENSTVO

• SKIL zabezpeci hladký chod nastroja len ak sa použiva povodné prisluşenstvo
• Nepouživajte prasknuty, deformovaný alebo otupeny pilový list

POUZITIE VONKU

• Pri použití von zapojte nastroj gezypinač poruchového prudu (Fl), ktorý sa zapne ak intenzita prudu prevyši 30 mA; použite len predlžovaciu snúru, ktorá je zvlást navrhnutá na vonkašie použitie a ktorá mávodotesnú spojovaciu zastčku

PO PRÁCI

• Skör než nastroj položíte, presveděte sa ze je motor vypnutý a ze su věstky pohyblíve súciastky zastavené

VYSVETLENIE SYMBOLOV

• Pouzite vchodné pilové listy 6

! pouzite len pilove listy typu T ⑦

Vymena piloveho listu 8

! vlozte pilovy list do uplnej hlbky tak, ze zuby smeruju doprodu ⑨

Zapinanie/vypinanie 10
- Aretácia vypínača pri nepretržitom používani ⑪
Pilenie pod 15^ / 30^ / 45^ uhlom ⑫

! moźne len vtedy, ked' je základná platna UPEVNENÁ v jedernej z troch uhlovych poloh

• Nastavenie rychlosti pilenia podla typu materialu (13) (4250)
• pomocou kolieska C ② je mozné nastavit' rychlost rezania od najnizsej po njvyssiu
• na dosiahnutie optimalnu rychlost mozno orientačne použit tabul'ku ⑬
  Odsavanie prachu 14a
  ! pri rezani kovu nepouzivaje vysávac
• Odfukovanie prachu 14b

• Prevádzka nastroja

• pred zapnutím nastroja dajte pozor aby predný koniec ochodze ležal plocho na opracovávanom materiáli
  drzte nastroj pavne oboma rukami tak, aby ste vzdy bol schopny uplne nastroj ovladat

! pred Čistením odpojte z elektricnej siete

• Ak by nastroj napiek starostlivej vyrobe a kontrole predsa len prestal niededy fungova', treba dat opravu vykonat autorizovanej servisnej opravovni elektrického naradia SKIL
• poslite nastroj bez rozmontovania spolu s dokazom o kupe; văsmu dilerovi alebo do najblizsieho servisného strediska SKIL (zoznam adries servisnych stredisiek a servisné diagram nastroja su uvedené na www.skil.com)

ZIVOTNÉ PROSTREDIE

• Elektrické náradie, prislušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štát Eú)

• podla europsesj smernice 2012/19/EG o nakladani s použitými elektrickými a elektronickými zariadeniama a zodpovedajúcich ustanovení právnych predpisov jegnotlivych krajín sa použité elektrické náradie musí zbierat' oddelene od ostatného oppadu a podrobit ekologicky šetrnej recykláci

• pripomenie vam to symbol ⑤, ked'ju bude treba likvidovat

HLUKU/VIBRÁCIÁCH

• Merané podla EN 62841 je uroven akustického tlaku tohto nastroja 84,0 dB(A) a uroven akustického vykonu je 95,0 dB(A) (standardna odchylka: 3 dB), a vibracie su ^* m / s^2 (sucet vektorov troch smerov; nepresnost K = 1,5 m / s^2

• prirezani drevia 11,9 m/s2

• pri rezani kovu 12,4 m/s²

• Hladina emisi od vibraci bola nameraná v sulade s normalizovanym testom uvedenym v norme EN 62841; moze sa použivat na vázajomné porovnávanie náradi a na predbezné posúdenie vystavenia ucinkom vibraci pri použivani náradia pre uvedené aplikácie

• použivanie náradia na rozne aplikácie, alebo v spojení s roznymi alebo nedostatočne udržiavanými doplnkami moze značne zvysit' uroven vystavenia

• casové doby poças ktorych je je náradie vypnuté alebo poças ktorych náradie beží ale v skutočnosti nevykonáva prácu možu značneznifizit' uroven vystavenia
