WX175.2 - Trapano WORX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano a batteria
Marca	WORX
Modello	WX175.2
Alimentazione	Batteria agli ioni di litio 20 V max (18 V nominali)
Tensione di ingresso del caricabatterie	100-240 V ~50/60 Hz
Velocità a vuoto	0-600 / 0-2000 giri/min (2 velocità meccaniche)
Capacità del mandrino	13 mm (senza chiave)
Coppia massima	60 Nm
Posizioni di frizione	18 posizioni di coppia + 1 posizione di foratura
Capacità di foratura nell'acciaio	13 mm
Capacità di foratura nel legno	40 mm
Peso (senza batteria)	Circa 1,55 kg
Livello di pressione acustica (LpA)	72 dB(A)
Livello di potenza acustica (LwA)	83 dB(A)
Vibrazioni (foratura metallo)	8,43 m/s² (K=1,5 m/s²)
Funzioni	Foratura, avvitamento/svitamento, marcia avanti/indietro, regolatore di velocità, illuminazione LED, blocco mandrino
Manutenzione	Pulire con un panno asciutto, non usare acqua né prodotti chimici; lubrificazione non necessaria
Sicurezza	Indossare protezioni acustiche, usare l'impugnatura ausiliaria, tenere per le superfici isolate
Accessori forniti	Batteria e caricabatterie inclusi a seconda della versione; gancio da cintura e porta-bit eventualmente

Domande frequenti - WX175.2 WORX

Perché il trapano non funziona quando premo il grilletto?

L'invertitore situato sopra il grilletto è probabilmente in posizione centrale (bloccata). Posizionarlo a sinistra o a destra, quindi premere il grilletto. (Vedere Fig. B)

Perché il trapano si ferma prima che la vite sia completamente serrata?

Verificare la posizione dell'anello di coppia (tra il mandrino e il corpo). La posizione 1 corrisponde alla coppia più bassa, la posizione 18/22 alla più alta. Il simbolo di foratura offre la coppia massima. Regolare l'anello su un valore più alto.

Perché non riesco a inserire la batteria nel caricabatterie?

La batteria si inserisce solo in un verso. Giralo finché non si inserisce liberamente; la spia rossa deve accendersi per indicare la carica.

Quali sono le cause della differenza di autonomia delle batterie?

Cicli di carica/scarica incompleti o una conservazione prolungata possono ridurre l'autonomia. Dopo diversi cicli completi, l'autonomia può essere ripristinata. Condizioni di lavoro severe (viti grandi in legno duro) scaricano la batteria più velocemente. Non caricare al di sotto di 0°C né al di sopra di 45°C.

Come cambiare il senso di rotazione?

Utilizzare l'invertitore situato sopra il grilletto. Spingerlo a sinistra per rotazione avanti (serraggio), a destra per rotazione indietro (allentamento). Non cambiare mai senso quando il mandrino gira.

Come selezionare la velocità?

Il trapano è dotato di un comando a due velocità. Far scorrere il selettore: posizione bassa (1) per coppia elevata e velocità lenta (0-600 giri/min), posizione alta (2) per velocità rapida (0-2000 giri/min). Adattare la velocità al materiale e al diametro di foratura.

A cosa serve l'anello di regolazione della coppia?

Serve a regolare la coppia di avvitamento per evitare di danneggiare le viti o il materiale. Ruotare l'anello su un numero (da 1 a 18) per una coppia crescente, o sul simbolo di foratura per la coppia massima (foratura).

Cosa significa il lampeggio rapido della spia LED?

Il sistema di protezione interrompe l'alimentazione in caso di sovraccarico, surriscaldamento o batteria scarica. Rilasciare il grilletto e lasciare raffreddare l'utensile. Se la batteria è scarica, rimuoverla e ricaricarla. La spia lampeggia per 60 secondi poi si spegne.

Come effettuare la manutenzione del trapano?

Rimuovere la batteria prima di qualsiasi manutenzione. Pulire l'utensile con un panno asciutto; non usare mai acqua né detergenti chimici. Le fessure di ventilazione devono rimanere pulite. Non ci sono parti riparabili dall'utente. Conservare in un luogo asciutto.

Quali accessori sono inclusi con il modello WX175.2?

Gli accessori forniti possono variare a seconda della versione. In generale, il modello standard include una batteria e un caricabatterie. Alcune confezioni possono contenere un gancio da cintura e un porta-bit. Consultare l'elenco sulla confezione o sul manuale per verificare il contenuto esatto.

MANUALE UTENTE WX175.2 WORX

I Istruzioni originali

ES Manual original

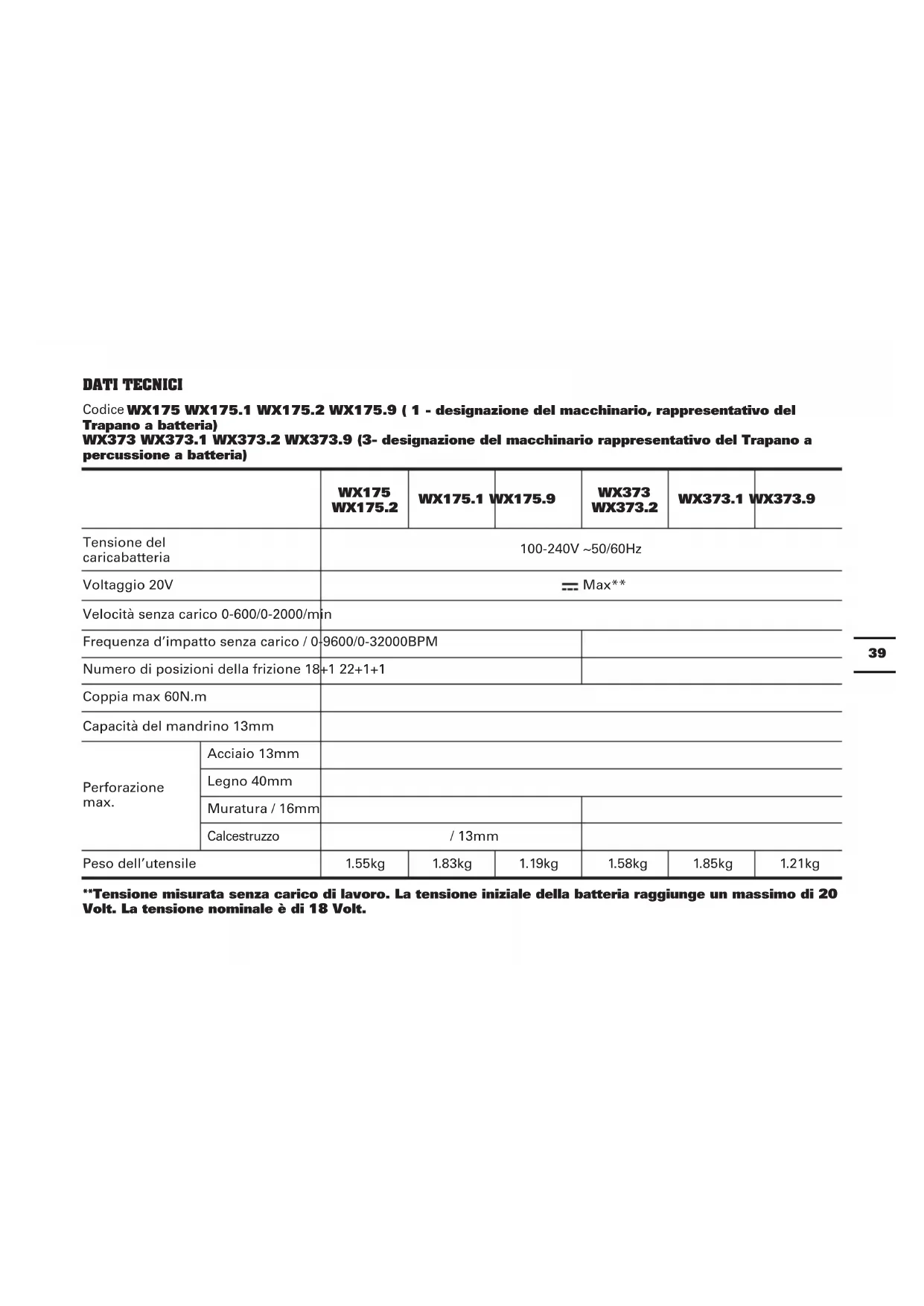

Codice WX175 WX175.1 WX175.2 WX175.9 (1 - designazione del macchinario, rappresentativo del Trapano a batteria) WX373 WX373.1 WX373.2 WX373.9 (3- designazione del macchinario rappresentativo del Trapano a percussione a batteria)

		WX175WX175.2	WX175.1	WX175.9	WX373WX373.2	WX373.1	WX373.9
Tensione del caricabatteria		100-240V ~50/60Hz
Voltaggio 20V		== Max**
Velocità senza carico 0-600/0-2000/min
Frequenza d'impatto senza carico / 0-9600/0-32000BPM
Numero di posizioni della frizione 18+1 22+1+1
Coppia max 60N.m
Capacità del mandrino 13mm
Perforazione max.	Acciaio 13mm
	Legno 40mm
	Muratura / 16mm
	Calcestruzzo	/ 13mm
Peso dell'utensile		1.55kg	1.83kg	1.19kg	1.58kg	1.85kg	1.21kg

**Tensione misurata senza carico di lavoro. La tensione iniziale della batteria raggiunge un massimo di 20 Volt. La tensione nominale è di 18 Volt.

INFORMAZIONI SUL RUMORE

Pressione acustica ponderata A L	_pA : 72dB(A)
Potenza acustica ponderata A L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Indossare protezione per le orecchie quando la pressione acustica è superiore a	80dB(A)

INFORMAZIONI SULLA VIBRAZIONE

I valori totali di vibrazione sono determinati secondo lo standard EN 60745:
Foratura su metallo	Valore emissione vibrazioni a_h = 8.43m/s^2
	Incertezza K = 1.5m/ s^2

Si può usare il valore totale della vibrazione dichiarata per rapportare un attrezzo all'altro e anche come verifica preliminare dell'espozione.

AVVERTENZA: Il valore delle vibrazioni emesse durante il reale utilizzo dello strumento possono differire dal valore dichiarato in base ai modi con cui viene usato lo strumento, ai seguenti esempi e ad altre variabili:

Come viene usato l'apparecchio e i materiali tagliati o forati.

Le condizioni e la buona manutenzione dello strumento.

L'uso dell'accessorio corretto per il taglio e la sua affilatura, nonché le sue buone condizioni.

La stretta sull'impugnatura e l'eventuale utilizzo di accessori antivibrazione.

L'adeguatezza dell'utilizzo dell'utensile rispetto a quanto previsto.

Questo strumento potrebbe causare la sindrome della vibrazione dell'avambraccio se il suo utilizzo non viene gestito correttamente.

AVVERTENZA: Per essere precisi, una stima del livello di esposizione nelle attuali condizioni di utilizzo dovrebbe anche tenere conto di tutte le parti del ciclo operativo, come le volte in cui lo strumento viene spento e il tempo in

cui viene lasciato girare a vuoto senza realmente fare il suo lavoro. Questo potrebbe ridurre significativamente il livello di esposizione sul periodo di lavoro totale.

Un aiuto a minimizzare il proprio rischio di esposizione alle vibrazioni.

Usare sempre scalpelli, trapani e lame affilati.

Conservare questo strumento sempre in conformità a queste istruzioni e mantenerlo ben lubrificato (dove appropriato).

Se lo strumento deve essere usato regolarmente, investire in accessori antivibrazione.

Evitare l'utilizzo dello strumento a temperature di 10°C o inferiori.

Pianificare il programma di lavoro in modo da suddividere i lavori che implicano le maggiori vibrazioni nell'arco di più giorni.

ACCESSORI

	WX175	WX175.1	WX175.2	WX175.9	WX373	WX373.1	WX373.2	WX373.9
Caricabatteria 1 1 1 / 1 1	1 /
Pacco batteria 2 1 2 / 2 1	2 /
Inserti a Doppia Punta 1	1 1 1 1 1 1
Gancio 1 1 1 1 1 1 1
Fermapunta 1 1 1 1 1 1 1	1

Si raccomanda di acquistare tutti gli accessori nello stesso negozio in cui è stato acquistato l'attrezzo. Usare accessori di buona qualità e di marca sconosciuta. Fare riferimento alla confezione dell'accessorio per altri dettagli. Il personale del negozio può aiutarvi e consigliarvi.

NORME DI SICUREZZA SUPPLEMENTRI PER IL TRAPANO A PERCUSSIONE A BATTERIA

1. Indossare protezioni per le orecchie con tutti i trapani a percussione. L'esposizione al rumore può provocare la perdita dell'udito.
2. Usare le impugnature ausiliarie fornite in dotazione all'attrezzo. La perdita di controllo può provocare lesioni personali.
3. Qualora si eseguano attività che prevedano il contatto dell'attrezzo con fili elettrici nascosti o con lo stesso cavo di alimentazione, tenere l'utensile da taglio servendosi delle apposite impugnature isolate. In questo modo, si eviterà il contatto con i fili sotto tensione, impedendo il trasferimento della stessa alle parti metalliche dell'attrezzo ed il conseguente rischio di scossa elettrica per l'operatore.

ISTRUZIONI PER LA SICUREZZA DEL PACCO BATTERIA

a) Non smontare, aprire o strappare le cellule secondarie o il pacco batteria.
b) Non cortocircuitare un pacco batteria. Non conservare un pacco batteria disordinatamente in una scatola o un cassetto in cui potrebbero cortocircuitarsi tra essi o essere cortocircuitati da altri oggetti metallici. Quando il pacco batteria non è in uso, tenerlo lontano da altri oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, potrebbe avverarsi un collegamento tra i due terminali. Collegare i terminali della batteria potrebbe causare incendi o ustioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarli alla luce diretta del sole.

d) Non sottoporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultare un medico.
f) Se si ingerisce una cellula o un pacco batteria, consultare immediatamente un medico.
g) Tenere le cellule e il pacco batteria puliti e asciutti.
h) Pulire i terminali delle cellule e del pacco batteria con un panno pulito e asciutto nel caso in cui si sporchino.
i) Il pacco batteria deve essere caricato prima dell'uso. Utilizzare sempre il caricatore corretto e consultare le istruzioni.
j) Non lasciare un pacco batteria in carica se non in uso.
k) Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare le cellule o il pacco batteria diverse volte per ottenere le massime prestazioni.
I) Il pacco batteria offre prestazioni ottimali se utilizzate ad una temperatura ambiente normale (20°C ± 5°C).
m) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli uni dagli altri.
n) Ricaricare solo con il caricatore specificato da WORX. Non utilizzare caricatori diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricatore adatto ad un tipo di pacco batteria potrebbe provocare rischi d'incendi quando è usato con un altro pacco batteria.
o) Non utilizzare un pacco batteria non progettato per l'uso con l'apparecchiatura.
p) Tenere il pacco batteria fuori dalla portata dei bambini.

q) Conservare i documenti originali del prodotto per riferimenti futuri.
r) Rimuovere la batteria dall'apparecchiatura, se non in uso.
s) Smaltire adeguatamente.

SIMBOLI

	Per ridurre il rischio di lesioni, l’utente deve leggere il manuale di istruzioni.
	Attenzione
	Indossare una protezione per l’udito
	Indossare una protezione per gli occhi
	Indossare maschera antipolvere
	Indossare guanti di protezione
	Non esporre alla pioggia o all’acqua
	Non bruciare

Li-lon	Non smaltire le batterie. Portare le batterie scariche punto locale di riciclaggio o di raccolta.
	Percussione
	Avvitatura
	Trapanatura
	Legno
	Metallo
	Mattone
	Alta velocità
	Bassa velocità
	I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
	xINR18/65-y: Batterie cilindriche agli ioni di litio con diametro di 18 mm e altezza max di 65 mm; “x” rappresenta un numero di batterie collegate in serie, vuoto se 1; “-y” rappresenta un numero di batterie collegate in parallelo, vuoto se 1.

ISTRUZIONI DI FUNZIONAMENTO

NOTA: Leggere scrupolosamente il manuale delle istruzioni prima di usare l'attrezzo.

La macchina è idonea per avvitare e svitare viti così pure per eseguire forature nel legno, nel metallo e in materiali sintetici.

La macchina è idonea per l'esecuzione di forature battenti in mattoni, nel calcestruzzo e nel materiale minerale; essa è adatta anche per forare ed avvitare nel legname, nel metallo, nella ceramica e nelle materie plastiche.

AZIONE FIGURA
PRIMA DEL FUNZIONAMENTO
Controllo dello stato di carica della batteria	Vedere Fig. A1
Rimozione del pacco batteria Vedere Fig. A2
Caricamento della batteria Vedere Fig. A3
Inserimento del pacco batteria Vedere Fig. A4
MONTAGGIO

REGOLAZIONE DEL MANDRINO

AVVERTENZA: Bloccare sempre l'interruttore di azionamento e scollegare l'utensile dalla sorgente di alimentazione quando vengono sostituiti gli accessori. Assicurarsi sempre che la punta sia ben fissata prima di avviare l'utensile. Un mandrino danneggiato o una puntata allentata possono causare lesioni personali.

Rimozione delle punte Vedere Fig. B1
Inserimento delle punte Vedere Fig. B2
Montaggio del gancio per cintura e del fermapunta	Vedere Fig.C1, C2, C3, C4
FUNZIONAMENTO
CONTROLLO ROTAZIONE AVANTI/INDIETROATTENZIONE: Non invertire mai la direzione di rotazione mentre il mandrino è in movimento. Attenderne l'arresto!	Vedere Fig. D1,D2,D3
CONTROLLO DELLE MARCE A DUE VELOCITÀ	Vedere Fig. E
REGOLAZIONE DELLA COPPIA E CONTROLLO DELLA TRAPANATURA, AVVITATURA O PERCUSSIONE	Vedere Fig. F1, F2, F3
FUNZIONAMENTODELL'INTERRUTTORE DI ACCENSIONE/SPEGNIMENTOAttenzione: Non usare per periodi prolungarti a bassa velocità perché internamente si crea un calore eccessivo.	Vedere Fig. G

INDICATORE SPIA LED (Vedere Fig.G)

Prima del funzionamento, il LED si accende quando si preme lievemente l'interruttore On/Off e si spegne automaticamente 20 secondi dopo aver rilasciato l'interruttore On/Off.

ATTENZIONE: Per accendere la luce, premere l'interruttore On/Off e assicurarsi il comando di rotazione avanti/indietro sia a destra/sinistra. L'utensile e la batteria sono muniti di un sistema di protezione. Quando la spia LED lampeggia rapidamente per 60 secondi e poi si spegne, il sistema interromperà automaticamente l'alimentazione all'utensile per estendere la durata della batteria. L'utensile si arresta automaticamente durante il funzionamento se l'utensile e/o la batteria si trovano in una delle seguenti condizioni:

- Sovraccarico: l'utensile viene fatto funzionare in modo tale da generare una corrente eccessivamente elevata. In tal caso, rilasciare l'interruttore di attivazione sull'utensile e interrompere l'applicazione che ha causato il sovraccarico dell'utensile. Quindi tirare nuovamente l'interruttore di attivazione per riavviarlo.

- Surriscaldamento: nella condizione di cui sopra, se l'utensile non viene avviato, l'utensile e la batteria sono sovraccarichi. In tal caso, lasciare che l'utensile e la batteria si raffreddino prima di tirare nuovamente l'interruttore di attivazione.

- Bassa tensione della batteria: la capacità rimanente della batteria è troppo bassa e l'utensile non può funzionare. In tal caso, rimuovere e ricaricare la batteria.

SOLUZIONE DI PROBLEMI

1. PERCHÉ IL TRAPANO NON FUNZIONA QUANDO LO ACCENDO?

Il regolatore di rotazione normale e inversa, situato sopra l'apposito tasto a scatto è posizionato nella funzione di blocco. Attivare la funzione di rotazione richiesta, spostando la levetta nella relativa direzione. Premere nuovamente il tasto e il trapano inizierà a ruotare (Vedere Fig.B).

2. IL TRAPANO SI ARRESTA PRIMA CHE LA VITE SIA COMPLETAMENTE AVVITATA. PERCHÉ?

Controllare la posizione della coppia (forza di avvitamento) sull'anello di regolazione, situato tra il mandrino e il corpo del trapano. La posizione 1 indica la coppia più bassa, mentre la posizione 18/22 indica quella più alta. La posizione è solamente per le trapanatura. La posizione è solamente per le percussione. Regolare l'anello della coppia impostandolo su una posizione più alta rispetto a quella attuale, per ottenere il risultato voluto. (Vedere Fig.E)

3. NON RIESCO AD INSERIRE LA BATTERIA NEL CARICABATTERIA. PERCHÉ?

La batteria deve essere inserita nel caricabatteria in un'unica direzione. Girare la batteria e inserirla nel suo alloggiamento. Il corretto posizionamento e l'inizio del caricamento della batteria dovrebbe essere indicato dal LED rosso acceso.

4. RAGIONI DI UNA DIVERSA DURATA DI ESERCIZIO DELL'UNITÀ BATTERIA

I problemi relativi ai tempi di caricamento elencati sopra e un prolungato non utilizzo di un'unità batteria provocano la riduzione della durata d'esercizio dell'unità batteria stessa. Questo inconveniente può essere risolto

solamente grazie ad un utilizzo più continuo e a diverse operazioni di caricamento e scaricamento con l'uso del trapano. Condizioni di lavoro più pesanti, come ad esempio l'inserimento di viti di grandi dimensioni nel legno duro, provocano un consumo più rapido della batteria rispetto a condizioni di lavoro leggere. Non ricaricare l'unità batteria con temperature al di sotto di 0°C e al di sopra di 45°C poiché quest'operazione incide sul rendimento della batteria stessa.

MANUTENZIONE

Togliere l'unità batteria dal trapano a percussione prima di procedere con eventuali interventi.

L'attrezzo non richiede di lubrificazione o manutenzione aggiuntiva.

All'interno dell'attrezzo non ci sono parti riparabili da parte dell'utente. Non usare mai acqua o detergenti chimici per pulire l'attrezzo. Pulire con un panno asciutto. Immagazzinare sempre gli attrezzi elettrici in luoghi asciutti. Tenere pulite le aperture di ventilazione del motore. Tenere puliti dalla polvere tutti i controlli operativi.

TUTELA AMBIENTALE

I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare deve essere portato al centro di riciclaggio per un

corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.

DICHIARAZIONE DI CONFORMITÀ

Noi,

POSITEC Germany GmbH

Dichiariamo che l'apparecchio,

Descrizione Trapano a batteria

Codice WX175 WX175.1 WX175.2 WX175.9 (1 - designazione del macchinario, rappresentativo del Trapano a batteria)

WX373 WX373.1 WX373.2 WX373.9 (3-designazione del macchinario rappresentativo del Trapano a percussione a batteria)

Funzione Perforazione

È conforme alle seguenti direttive,

2006/42/EC

2011/65/EU

2014/30/EU

conforme a,

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Il responsabile autorizzato alla compilazione della documentazione tecnica,

Nome: Russell Nicholson

Indirizzo: Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK

Suzhou 2015/04/05

Allen Ding

Vice capo ingegnere, testing e certificazione

BATTERIA AGLI IONI DI LITIO

Maneggiare con cautela.

Non caricare o trasportare il pacco batteria se danneggiato.

Sussiste il pericolo di incendio.

Per ulteriori informazioni, chiamare il numero :[phone]
