WX175.2 - Furadeira WORX - Manual de utilização gratuito

Tipo de produto	Furadeira sem fio
Marca	WORX
Modelo	WX175.2
Alimentação	Bateria de íon de lítio 20 V máx. (18 V nominal)
Tensão de entrada do carregador	100-240 V ~50/60 Hz
Velocidade em vazio	0-600 / 0-2000 rpm (2 velocidades mecânicas)
Capacidade do mandril	13 mm (sem chave)
Torque máximo	60 Nm
Posições de embreagem	18 posições de torque + 1 posição de perfuração
Capacidade de perfuração em aço	13 mm
Capacidade de perfuração em madeira	40 mm
Peso (sem bateria)	Aproximadamente 1,55 kg
Nível de pressão sonora (LpA)	72 dB(A)
Nível de potência sonora (LwA)	83 dB(A)
Vibrações (perfuração em metal)	8,43 m/s² (K=1,5 m/s²)
Funções	Perfuração, aperto/desaperto, avanço/recuo, controle de velocidade, iluminação LED, trava de eixo
Manutenção	Limpar com um pano seco, não usar água nem produtos químicos; lubrificação não necessária
Segurança	Usar proteção auditiva, usar a alça auxiliar, segurar pelas superfícies isoladas
Acessórios fornecidos	Bateria e carregador incluídos conforme a versão; gancho de cinto e suporte de broca eventualmente

Perguntas frequentes - WX175.2 WORX

Por que a furadeira não funciona quando aperto o gatilho?

O inversor localizado acima do gatilho provavelmente está na posição central (travada). Coloque-o à esquerda ou à direita e aperte o gatilho. (Ver Fig. B)

Por que a furadeira para antes de o parafuso estar completamente apertado?

Verifique a posição do anel de torque (entre o mandril e o corpo). A posição 1 corresponde ao torque mais baixo, a posição 18/22 ao mais alto. O símbolo de perfuração oferece o torque máximo. Ajuste o anel para um valor mais alto.

Por que não consigo inserir a bateria no carregador?

A bateria só insere em um único sentido. Gire-a até que ela se insira livremente; a luz vermelha deve acender para indicar a carga.

Quais são as causas da diferença de autonomia das baterias?

Ciclos de carga/descarga incompletos ou armazenamento prolongado podem reduzir a autonomia. Após vários ciclos completos, a autonomia pode ser restaurada. Condições de trabalho severas (parafusos grandes em madeira dura) descarregam a bateria mais rapidamente. Não recarregue abaixo de 0°C nem acima de 45°C.

Como mudar o sentido de rotação?

Use o inversor localizado acima do gatilho. Empurre-o para a esquerda para rotação para frente (aperto), para a direita para rotação para trás (desaperto). Nunca mude o sentido quando o mandril estiver girando.

Como selecionar a velocidade?

A furadeira é equipada com um seletor de duas velocidades. Deslize o seletor: posição baixa (1) para torque alto e velocidade lenta (0-600 rpm), posição alta (2) para velocidade rápida (0-2000 rpm). Adapte a velocidade ao material e ao diâmetro de perfuração.

Para que serve o anel de ajuste de torque?

Ele permite ajustar o torque de aperto para evitar danificar os parafusos ou o material. Gire o anel para um número (1 a 18) para torque crescente, ou para o símbolo de perfuração para torque máximo (perfuração).

O que significa o piscar rápido da luz LED?

O sistema de proteção corta a alimentação em caso de sobrecarga, superaquecimento ou bateria fraca. Solte o gatilho e deixe a ferramenta esfriar. Se a bateria estiver fraca, remova-a e recarregue-a. A luz pisca por 60 segundos e depois apaga.

Como fazer a manutenção da furadeira?

Remova a bateria antes de qualquer manutenção. Limpe a ferramenta com um pano seco; nunca use água ou produtos de limpeza químicos. As aberturas de ventilação devem permanecer limpas. Não há peças reparáveis pelo usuário. Armazene em local seco.

Quais acessórios estão incluídos com o modelo WX175.2?

Os acessórios fornecidos podem variar conforme a versão. Em geral, o modelo padrão inclui uma bateria e um carregador. Algumas embalagens podem conter um gancho de cinto e um suporte de broca. Consulte a lista na embalagem ou no manual para verificar o conteúdo exato.

MANUAL DE UTILIZADOR WX175.2 WORX

PT Tradução das instruções originais

MONTAGGIO E FUNZIONAMENTO

INSTRUCCIONES DE FUNCIONAMIENTO

MONTAJE Y FUNCIONAMIENTO

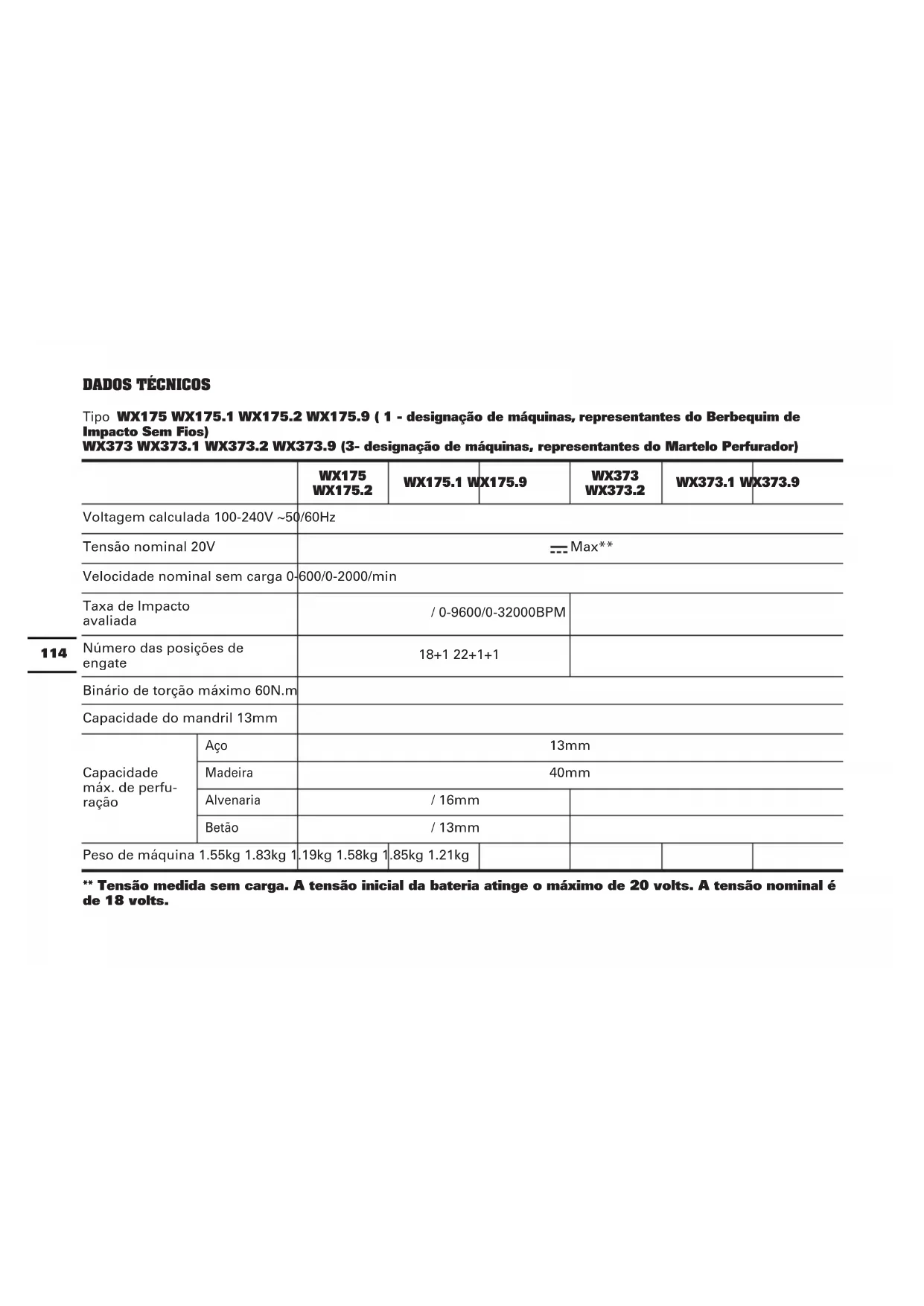

Tipo WX175 WX175.1 WX175.2 WX175.9 (1 - designação de máquinas, representantes do Berbequim de Impacto Sem Fios)

WX373 WX373.1 WX373.2 WX373.9 (3- designação de máquinas, representantes do Martelo Perfurador)

		WX175WX175.2	WX175.1	WX175.9	WX373WX373.2	WX373.1	WX373.9
Voltagem calculada 100-240V ~50/60Hz
Tensão nominal 20V		--- Max**
Velocidade nominal sem carga 0-600/0-2000/min
Taxa de Impacto avaliada		/ 0-9600/0-32000BPM
Número das posições de engate		18+1 22+1+1
Binário de torção máximo 60N.m
Capacidade do mandril 13mm
Capacidade máx. de perfuração	Aço	13mm
	Madeira	40mm
	Alvenaria	/ 16mm
	Betão	/ 13mm
Peso de máquina 1.55kg 1.83kg 1.19kg 1.58kg 1.85kg 1.21kg

** Tensão medida sem carga. A tensão inicial da bateria atinge o máximo de 20 volts. A tensão nominal é de 18 volts.

INFORMAÇÃO DE RUÍDO

Pressão sonora ponderada L	_pA : 72dB(A)
Potência sonora ponderada L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Use protecção de ouvidos quando a pressão sonora for superior a	80dB(A) [IMAGE]

VIBRATION INFORMATION

Os valores totais de vibração (soma de vectores triaxíferos) são determinados de acordo com a normativa EN 60745:
Perfurar metal	Valor da emissão da vibração a_h = 8.43m/s^2
	Instabilidade K = 1.5m/ s^2

O valor total declarado da vibração poderá ser utilizado para comparar uma ferramenta com outra e poderá também ser utilizado numa avaliação preliminar de exposição.

AVISO: Os valores de emissão de vibração durante a utilização da ferramenta podem divergir dos valores declarados, dependendo da forma como a ferramenta é utilizada, conforme os exemplos seguintes e outros

modos de utilização:

O modo como a ferramenta é utilizada, os materiais a cortar ou perfurar.

A ferramenta estar em boas condições e bem conservada.

A utilização do acessório correcto para a ferramenta e a garantia de que está afiado e em boas condições.

A firmeza com que se segura nas pegas e se quaisquer acessórios vibratórios são utilizados.

Se a ferramenta é utilizada para o objectivo para a qual foi concebida e segundo as instruções.

Esta ferramenta pode causar síndrome de vibração mão-braço, se não for adequadamente utilizada.

AVISO: Para ser preciso, uma estimativa do nível de exposição nas condições actuais de utilização deve ter em conta todas as partes do ciclo de operação, como os tempos em que a ferramenta está desligada e quando está em funcionamento, mas inactiva, ou seja, não realizando o seu trabalho. Isto poderá reduzir significativamente o nível de exposição durante o período total de trabalho.

Como minimizar o seu risco de exposição à vibração.

Utilize SEMPRE formões, brocas e lâminas afiadas.

Mantenha esta ferramenta de acordo com as instruções e bem lubrificada (quando aplicável)

Se a ferramenta for utilizada regularmente, invista em acessórios anti-vibração.

Evite utilizar ferramentas a temperaturas ambiente de 10°C ou inferior.

Planeie o seu horário de trabalho de forma a distribuir a utilização de ferramentas de alta vibração ao longo de vários dias.

ACESSÓRIOS

	WX175	WX175.1	WX175.2	WX175.9	WX373	WX37	73.1	WX37	73.2	WX37	73.9
116	Carregador 111/ 111/
	Conjunto de Baterias 212/	212/
	Cabeças com extremidade dupla	11111	111
	Gancho 11111111
	Clip para broca 11111111

Recomendamos-lhe que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais pormenores, consulte a respectiva embalagem. Os representantes comerciais também pode ajudar e aconselhar.

PONTOS DE SEGURANÇA ADICIONAL PARA O SEU BERBEQUIM

1. Use os protectores de ouvidos quando usa berbequins de impacto. A exposição ao barulho pode causar perda de audição.
2. Use as pegas auxiliares fornecidas com a ferramenta. A perda de controlo pode causar danos pessoais.
3. Ao executar trabalhos durante os quais podem ser atingidos cabos eléctricos ou o próprio cabo de rede só deverá segurar a ferramenta eléctrica pelas superfícies de punho isoladas. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

AVISOS DE SEGURANÇA PARA A BATERIA

a) Não desmonte, abra ou corte as células da bateria.
b) Não submeta a bateria a curto-circuitos. Não armazena as baterias ao acaso numa caixa ou gaveta onde possam provocar um curto-circuito ou submetidas a curto-circuitos por materiais condutores. Quando não estiver a utilizar a bateria, mantenha-a afastada de outros objectos metálicos, como clipes, moedas, chaves, pregos, parafusos ou outros pequenos objectos de metal, que possam realizar uma ligação de um terminal a outro. Um curto-circuito dos terminais da bateria pode provocar queimaduras ou um incêndio.
c) Não exponha a bateria ao calor ou a incêndios. Evite o armazenamento à exposição de luz solar directa.
d) Não exponha a bateria ao choque eléctrico.

e) Em casos de fugas na bateria, não permita que o líquido entre em contacto com a pele ou olhos. Caso entre em contacto, lave a área afectada com quantidades abundantes de água e procure aconselhamento médico.
f) Procure imediatamente aconselhamento médico se ingerir uma célula ou bateria.
g) Mantenha a bateria limpa e seca.
h) Limpe os terminais da bateria com um pano limpo e seco em caso de sujidade.
i) A bateria necessita de ser carregada antes de ser utilizada. Consulte sempre estas instruções e utilize o procedimento de carga correcto.
j) Não mantenha a bateria a carregar quando não for utilizada.
k) Após longos períodos de tempos de armazenamento, pode ser necessário carregar e descarregar a bateria diversas vezes para obter o desempenho máximo.
I) A bateria regista o seu melhor desempenho quando é utilizada a uma temperatura ambiente normal (20°C ± 5°C).
m) Ao eliminar as baterias, mantenha as baterias com diferentes sistemas electroquímicos separadas umas das outras.
n) Recarregue apenas com o carregador especificado pela WORX. Não utilize um carregador que não se encontra especificado para a utilização com o equipamento. Um carregador adequado para um determinado tipo de bateria pode provocar risco de incêndio quando é utilizado com outra bateria.
o) Não utilize uma bateria que não se encontra concebida para a utilização com o equipamento.
p) Mantenha a bateria fora do alcance das crianças.

q) Preserve as informações originais do produto para futura referência.
r) Retire a bateria do equipamento quando não estiver em utilização.
s) Elimine-a de forma adequada.

SÍMBOLOS

	Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções
	Atenção
	Usar protecção para os ouvidos
	Usar protecção para os olhos
	Usar máscara contra o pó
	Usar luvas de proteção
	Não expor à chuva ou água
	Não queimar

Li-Ion	Não eliminar as baterias. As baterias usadas devem ser entregues num ponto de reciclagem
—	Perfuração com martelo.
	Aparafusamento
	Perfuração
	Madeira
	Metal
	Tijolo
	Alta velocidade
	Baixa velocidade
	Os equipamentos eléctricos não devem ser depositados com o lixo doméstico. Se existirem instalações adequadas deve reciclá-los. Consulte a sua autoridade local para tratamento de lixos ou fornecedor para obter aconselhamento sobre reciclagem.
	xINR18/65-y: pilhas de lítio-ião cilíndricas com diâmetro máx. de 18mm e altura máx. de 65mm; “x” representa um número de série das pilhas ligadas, em branco se 1; “-y” representa um número de células paralelas ligadas, em branco se 1.

INSTRUÇÕES DE FUNCIONAMENTO

NOTA: Antes de usar a ferramenta, leia o livro de instruções cuidadosamente.

A ferramenta eléctrica destina-se a apertar e desapertar parafusos, assim como para furar em madeira, metal e plástico.

O aparelho é destinado para furar com percussão em tijolos, betão e pedra, assim como furar em madeira, metal, cerâmica e plástico.

MONTAGEM E FUNCIONAMENTO

AÇÃO FIGURA
ANTES DO FUNCIONAMENTO
Verificar o estado de carga da bateria Ver Fig. A1
Remover o conjunto de pilhas Ver Fig. A2
Carregamento da bateria Ver Fig. A3
Instalar o conjunto de pilhas Ver Fig. A4
MONTAGEM

AJUSTAMENTO DO MANDRIL

ATENÇÃO: Bloquear sempre o interruptor de disparo e desligar a ferramenta da fonte de alimentação quando trocar os acessórios. Certifique-se sempre que a broca está segura antes de efetuar o arranque da ferramenta. Os danos no mandril ou uma broca solta poderão causar eventuais lesões físicas.

-- Remover as brocas Ver Fig. B1
---Inserir as brocas Ver Fig. B2
Montar o gancho do cinto e o clipe para broca	Ver Fig. C1, C2, C3, C4
FUNCIONAMENTO
CONTROLO DE ROTAÇÃO DE AVANÇO/RECÚOATENÇÃO: Nunca inverta o sentido de rotação quando o mandril estiver em movimento. Aguarde até que tenha parado!	Ver Fig. D1, D2, D3
TREM DE ENGRENAGENS DE DUAS VELOCIDADES	Ver Fig. E
AJUSTAMENTO DO BINÁRIO PERFURAÇÃO, APARAFUSAMENTO, PERFURAÇÃO COM MARTELO	Ver Fig. F
OPERAR O INTERRUPTOR LIGAR/DESLIGARATENÇÃO: Não utilize esta ferramenta a baixa velocidade por longos períodos de tempo uma vez que tal pode provocar o sobreaquecimento interno da mesma.	Ver Fig. G

INDICADOR DE LUZ LED (Ver Fig. G)

Antes do funcionamento, a luz LED será ativada quando o interruptor Ligar/Desligar tiver sido ligeiramente solto.

ATENÇÃO: Para ligar a luz, prima o interruptor Ligar/Desligar e certifique-se de que o Controlo de Rotação de Avanço/Recúo está na posição à direita/esquerda.

A ferramenta e a bateria estão equipadas com um sistema de proteção. Quando a Luz LED piscar rapidamente durante 60 segundos e desligar, o sistema cortará imediatamente a alimentação elétrica para a ferramenta de modo a prolonger a vida útil da bateria. A ferramenta pára automaticamente durante o funcionamento se a ferramenta e/ou a bacteria forem colocadas sob uma das seguintes:

- Sobrecarregada: a ferramenta é operada de forma a extrair uma corrente anormalmente elevada. Nesta situação, solte o Interruptor de Disparo na ferramenta e pare a aplicação que causou a sobrecarga da ferramenta. De seguida, prima novamente o Interruptor de Disparo para reiniciar. - Sobreaquecida: sob a condição anteriormente referida, se a ferramenta não efetuar o arranque, a Ferramenta e a Bateria estão sobreaquecidas. Nesta situação, deixe a Ferramenta e a Bateria arrefecerem antes de premir novamente o Interruptor de Disparo.

- Tensão baixa da bateria: A restante capacidade da bacteria é demasiado baixa e a ferramenta não irá funcionar. Nesta situação, remova e recarregue a Bateria.

SOLUÇÃO DE PROBLEMAS

1. POR QUE O NÃO RODA O BERBEQUIM QUANDO PRESSIONA O INTERRUPTOR?

O selector de inversão de movimento, na parte superior do interruptor de gatilho está posicionado na função de bloqueio. Desbloqueie o selector colocando-o na posição de rotação pretendida. Pressione o interruptor de gatilho e o berbequim começará a rodar (Ver Fig. B).

2. O BERBEQUIM PÁRA ANTES DE O PARAFUSO ESTAR TÓTALMENTE APERTADO. PORQUÊ?

Verifique a posição do binário do anel de ajuste de binário que está localizado entre o mandril e o corpo do berbequim. A Posição 1 é para o binário mais baixo e a Posição 18 / 22 é para o binário mais alto. A Posição é para operação de perfuração. A posição destina-se à operação de perfuração por martelo. Regule o anel de ajuste de binário para uma posição mais alta para conseguir melhor resultado (Ver Fig. E).

3. NÃO CONSIGO INSTALAR A BATERIA NO CARREGADOR DE BATERIA. PORQUÊ?

A bateria pode ser inserida no carregador apenas num sentido. Rode a bateria até conseguir inseri-la na ranhura, a luz LED vermelha deverá ligar quando a bateria estiver a carregar.

4. RAZÕES PARA TEMPOS DE SERVIÇO DIFERENTES DO CONJUNTO DE BATERIAS

Pelos tempos de recarga acima referidos, e se o conjunto de baterias não tiver sido utilizado durante um período prolongado, o tempo de funcionamento do conjunto de baterias será reduzido. Isto pode ser corrigido por várias operações de carga e descarga, ao carregar e trabalhar com o berbequim. Condições de serviço mais pesadas tais como a aplicação de

parafusos de grandes dimensões em madeira rígida, consumirão mais depressa a energia do conjunto de baterias do que condições de serviço mais leves. Não recarregue o conjunto de baterias com temperaturas inferiores a 0°C e superiores e 45°C porque isso afectará o seu rendimento.

MANUTENÇÃO

Remova o conjunto de pilhas da ferramenta antes de realizar qualquer ajuste, reparação ou manutenção.

A sua ferramenta não requer qualquer lubrificação ou manutenção adicional.

Na sua ferramenta eléctrica, não existem componentes susceptíveis de serem substituídos pelo utilizador. Nunca utilize água ou produtos químicos para limpar a sua ferramenta. Limpe-a com um pano macio e seco. Guarde sempre a sua ferramenta num local seco. Mantenha as ranhuras de ventilação do motor devidamente limpas.

PROTECCÃO AMBIENTAL

Os equipamentos eléctricos não devem ser eliminados juntamente com o lixo doméstico. Se existirem instalações adequadas, deve reciclá-los.

Consulte as autoridades locais ou o fornecedor para obter aconselhamento sobre reciclagem.

DECLARAÇÃO DE CONFORMIDADE

Nós,

POSITEC Germany GmbH

Declaramos que o produto,

Descrição Perfuração alimentada por bateria

1 - designação de máquinas, representantes do Berbequim de Impacto Sem Fios)

WX373 WX373.1 WX373.2 WX373.9 (3-designação de máquinas, representantes do Martelo Perfurador)

Função Perfuração

Cumpre as seguintes Directivas,

2006/42/EC

2011/65/EU

2014/30/EU

Em conformidade com as seguintes Normas

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Pessoa autorizada a compilar o ficheiro técnico,

Nome Russell Nicholson

Endereço Positec Power Tools (Europe) Ltd, PO

Engenheiro-chefe adjunto, Teste e Certificação

1. CHUCK
2. VARIABEL KOPPLING
3. VÄXELVÄLJARE
4. ROTERING FRAM OCH TILLBAKA
5. HANDTAG MED MJUKT GREPP
6. BATTERIPAKET*
7. BÄLTESHAKE
8. BATTERIPAKETETS LÅSNING
9. ARBETSLAMPA
10. TILL/ FRÅN -STRÖMBRYTAREN
11. BITKLÄMMA
12. BATTERIKAPACITETSINDIKATOR* (BARA FÖR WX373 WX373.1 WX175 WX175.1)

TEKNISKA DATA

Manusear com cuidado.

Não carregar ou transportar a embalagem se danificada.

Pode existir risco de incêndio.
