WX175.2 - Vrtalnik WORX - Brezplačna navodila za uporabo

Vrsta izdelka	Akumulatorski vrtalnik
Znamka	WORX
Model	WX175.2
Napajanje	Litij-ionska baterija 20 V maks. (18 V nazivno)
Vhodna napetost polnilnika	100-240 V ~50/60 Hz
Hitrost prostega teka	0-600 / 0-2000 vrt/min (2 mehanski hitrosti)
Kapaciteta vpenjalne glave	13 mm (brez ključa)
Največji navor	60 Nm
Položaji sklopke	18 položajev navora + 1 položaj vrtanja
Zmogljivost vrtanja v jeklo	13 mm
Zmogljivost vrtanja v les	40 mm
Teža (brez baterije)	Približno 1,55 kg
Raven zvočnega tlaka (LpA)	72 dB(A)
Raven zvočne moči (LwA)	83 dB(A)
Vibracije (vrtanje kovin)	8,43 m/s² (K=1,5 m/s²)
Funkcije	Vrtanje, privijanje/odvijanje, naprej/nazaj, regulator hitrosti, LED osvetlitev, zaklepanje vretena
Vzdrževanje	Očistite s suho krpo, ne uporabljajte vode ali kemikalij; mazanje ni potrebno
Varnost	Nosite zaščito za sluh, uporabljajte pomožni ročaj, držite za izolirane površine
Priložena oprema	Baterija in polnilnik vključeni glede na različico; morebiti pasni kavelj in držalo za nastavke

Pogosto zastavljena vprašanja - WX175.2 WORX

Zakaj vrtalnik ne deluje, ko pritisnem sprožilec?

Preklopnik nad sprožilcem je verjetno v srednjem položaju (zaklenjen). Pomaknite ga na levo ali desno, nato pritisnite sprožilec. (Glej sliko B)

Zakaj se vrtalnik ustavi, preden je vijak popolnoma privit?

Preverite položaj obroča za nastavitev navora (med vpenjalno glavo in ohišjem). Položaj 1 ustreza najnižjemu navoru, položaj 18/22 najvišjemu. Simbol za vrtanje ponuja največji navor. Nastavite obroč na višjo vrednost.

Zakaj ne morem vstaviti baterije v polnilnik?

Baterija se vstavi samo v eno smer. Obračajte jo, dokler se prosto ne vstavi; zasvetiti mora rdeča lučka za prikaz polnjenja.

Kakšni so vzroki za različno avtonomijo baterij?

Nepopolni cikli polnjenja/praznjenja ali dolgotrajno skladiščenje lahko zmanjšajo avtonomijo. Po več popolnih ciklih se avtonomija lahko obnovi. Težki delovni pogoji (veliki vijaki v trdem lesu) hitreje izpraznijo baterijo. Ne polnite pod 0 °C ali nad 45 °C.

Kako spremeniti smer vrtenja?

Uporabite preklopnik nad sprožilcem. Potisnite ga na levo za vrtenje naprej (privijanje), na desno za vrtenje nazaj (odvijanje). Nikoli ne spreminjajte smeri, ko se vpenjalna glava vrti.

Kako izbrati hitrost?

Vrtalnik je opremljen z dvostopenjskim krmiljem. Pomaknite izbirnik: spodnji položaj (1) za visok navor in počasno hitrost (0-600 vrt/min), zgornji položaj (2) za visoko hitrost (0-2000 vrt/min). Hitrost prilagodite materialu in premeru vrtanja.

Čemu služi obroč za nastavitev navora?

Omogoča nastavitev navora privijanja, da preprečite poškodbe vijakov ali materiala. Zavrtite obroč na številko (1 do 18) za naraščajoč navor ali na simbol vrtanja za največji navor (vrtanje).

Kaj pomeni hitro utripanje LED lučke?

Zaščitni sistem prekine napajanje v primeru preobremenitve, pregrevanja ali prazne baterije. Spustite sprožilec in pustite, da se orodje ohladi. Če je baterija prazna, jo odstranite in napolnite. Lučka utripa 60 sekund, nato ugasne.

Kako vzdrževati vrtalnik?

Pred vzdrževanjem odstranite baterijo. Orodje očistite s suho krpo; nikoli ne uporabljajte vode ali kemičnih čistil. Prezračevalne reže morajo ostati čiste. Ni delov, ki bi jih uporabnik lahko popravljal. Shranjujte na suhem mestu.

Katera dodatna oprema je priložena modelu WX175.2?

Priložena oprema se lahko razlikuje glede na različico. Standardni model običajno vključuje baterijo in polnilnik. Nekateri paketi lahko vsebujejo pasni kavelj in držalo za nastavke. Preverite seznam na embalaži ali v navodilih za natančno vsebino.

NAVODILA ZA UPORABO WX175.2 WORX

**Napetost je bila izmerjena brez obremenitve. Začetna napetost akumulatorja doseže maksimum 20 V. Običajna napetost je 18 V.

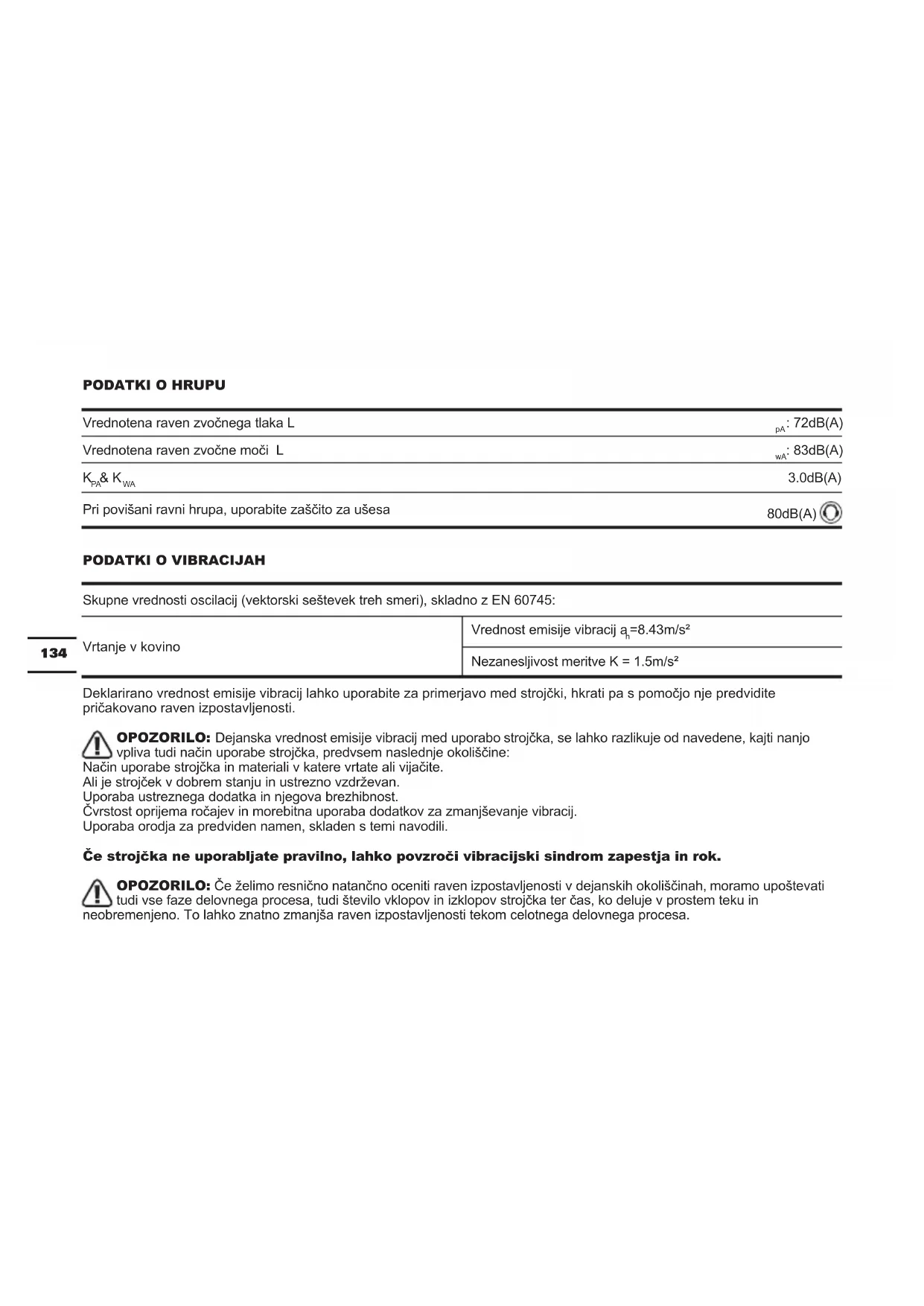

PODATKI O HRUPU

Vrednotena raven zvočnega tlaka L	_pA : 72dB(A)
Vrednotena raven zvočne moči L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Pri povišani ravni hrupa, uporabite zaščito za ušesa	80dB(A) [IMAGE]

PODATKI O VIBRACIJAH

Skupne vrednosti oscilacij (vektorski seštevek treh smeri), skladno z EN 60745:
Vrtanje v kovino	Vrednost emisije vibracij a_h=8.43m/s^2
	Nezanesljivost meritve K = 1.5m/s^2

Deklarirano vrednost emisije vibracij lahko uporabite za primerjavo med strojčki, hkrati pa s pomočjo nje predvidite pričakovano raven izpostavljenosti.

OPOZORILO: Dejanska vrednost emisije vibracij med uporabo strojčka, se lahko razlikuje od navedene, kajti nanjo vpliva tudi način uporabe strojčka, predvsem naslednje okoliščine:

Način uporabe strojčka in materiali v katere vrtate ali vijačite.

Ali je strojček v dobrem stanju in ustrezno vzdrževan.

Uporaba ustreznega dodatka in njegova brezhibnost.

Čvrstost oprijema ročajev in morebitna uporaba dodatkov za zmanjševanje vibracij.

Uporaba orodja za predviden namen, skladen s temi navodili.

Če strojčka ne uporabljate pravilno, lahko povzroči vibracijski sindrom zapestja in rok.

OPOZORILO: Če želimo resnično natančno oceniti raven izpostavljenosti v dejanskih okoliščinah, moramo upoštevati tudi vse faze delovnega procesa, tudi število vklopov in izklopov strojčka ter čas, ko deluje v prostem teku in neobremenjeno. To lahko znatno zmanjša raven izpostavljenosti tekom celotnega delovnega procesa.

Pomoč pri zmanjševanju tveganja pri izpostavljenosti vibracijam.

VEDNO uporabljajte le ostra dleta, svedre in rezila.

Strojček vzdržujte skladno s temi navodili in poskrbite, da bo dobro namazan (kjer je potrebno).

Če boste strojček uporabljali redno, potem investirajte v dodatke za zmanjševanje vibracij.

Strojčka ne uporabljajte pri temperaturah pod 10°C.

Delo si organizirajte tako, da boste opravila z visoko ravnjo vibracij izvajali v več fazah, tekom nekaj dni.

DODATKI

	WX175	WX175.1	WX175.2	WX175.9	WX373	WX37	73.1	WX37	73.2	WX37	3.9
Polnilec 111/ 111/
Akumulator 212/ 212/
Dvostranski nastavki 1111	1111
Kljuka 11111111
Zaskočnik nastavkov 1111	1111

Priporočamo vam, da dodatke vedno kupujete v isti trgovini, kot ste kupili strojček. Uporabljajte le kakovostne dodatke priznane blagovne znamke. Vedno uporabite takšen dodatek, ki ustreza vašemu delu. Za podrobnosti si oglejte razlage na embalaži kompleta dodatkov. Pri odločanju o ustreznem dodatku, vam lahko pomaga tudi osebje v trgovini.

VARNOSTNA OPOZORILA PRI VRTANJU

1. Med udarnim vrtanjem, nosite zaščito za ušesa. Izpostavljenost hrupu lahko povzroči okvaro sluha.
2. Če je strojčku priložen stranski ročaj, ga namestite. Izguba nadzora lahko povzroči telesne poškodbe.
3. Kadar bi med uporabo električnega strojčka lahko z rezalnim orodjem prišli v stik z električno napeljavo, morate slednjega vedno držati za izolirane ročaje. Če z rezalnim orodjem pridete v stil z električno napeljavo pod "napetostjo", to povzroči, da postanejo "električni" tudi kovinski deli strojčka, zaradi česar uporabnik lahko doživi električni udar.

VARNOSTNA OPOZORILA ZA AKUMULATOR

a) Ne razstavljajte, odpirajte ali odstranjujte celic akumulatorja.
b) Pazite, da ne povzročite kratkega stika med kontaktoma akumulatorja. Akumulatorjev nikoli ne shranjujte v škatli ali predalu, kjer bi lahko prišlo do kratkega stika zaradi stika kontaktov s prevodnimi predmeti. Kadar akumulator ni nameščen v orodju, ga hranite proč od drugih kovinskih predmetov, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi drobni kovinski predmeti, ki bi lahko omogočili stik med kontaktoma. Če pride do stika med kontaktoma akumulatorja, to lahko povzroči požar.
c) Akumulatorja ne izpostavljajte vročini ali ognju. Poskrbite, da ne bo izpostavljen neposredni sončni svetlobi.
d) Akumulatorja ne izpostavljajte mehanskim udarcem.

e) Če opazite, da akumulator pušča, pazite, da tekočina ne bo prišla v stik z očmi. Če akumulatorska tekočina vseeno pride v stik z očmi, izperite prizadeto območje z obilo vode in poiščite zdravniško pomoč.
f) Predvsem pa takoj poiščite medicinsko pomoč, če ste celico ali del akumulatorja zaužili.
g) Akumulator shranjujte na čistem in suhem mestu.
h) Če se akumulator zamaže, ga takoj očistite s čisto in suho krpo.
i) Akumulator morate pred uporabo napolniti. Pri polnjenju akumulatorja vedno upoštevajte predpisana navodila in postopke.
j) Če akumulatorja ne polnite, ga odstranite iz polnilca.
k) Po daljšem obdobju skladiščenja, boste za dosego maksimalne zmogljivosti akumulatorja verjetno morali slednjega nekajkrat napolniti in izprazniti.
I) Akumulator deluje najbolj učinkovito, če ga uporabljate pri običajni sobni temperaturi (20°C ± 5°C).
m) Pri odlaganju akumulatorja pazite, da boste akumulatorje, ki imajo različne elektrokemične sisteme zavrgli ločeno.
n) Za polnjenje uporabljajte le polnilce, ki jih je predpisal WORX. Nikoli ne uporabljajte polnilcev, ki niso posebej namenjeni za polnjenje vašega akumulatorja. Polnilec, ki je lahko primeren za polnjenje ene vrste akumulatorjev, lahko pri drugi povzroči nevarnost požara.
o) Nikoli ne uporabljajte polnilcev, ki niso posebej zasnovani za polnjenje vašega akumulatorja.

p) Akumulatorje shranjujte izven dosega otrok.
q) Za podrobnosti, si oglejte gradivo, ki je bilo priloženo akumulatorju.
r) Če orodja ne uporabljate, iz njega odstranite akumulator.
s) Akumulatorje odlagajte skladno s predpisi.

SYMBOLS

	Zaradi zmanjševanja nevarnosti poškodb, se temeljito seznanite z navodili za uporabo
	Opozorilo
	Uporabljajte zaščito za ušesa
	Uporabljajte zaščito za oči
	Nosite zaščitno masko za prah
	Nosite zaščitne rokavice
	Ne izpostavljajte dežju ali vodi
	Prepovedano sežiganje

Li-lon	Akumulatorjev ne zavrzite skupaj z ostalimi odpadki, temveč jih dostavite na mesto za ločeno zbiranje odpadkov
	Udarno vrtanje
	Vijačenje
	Vrtanje
	Les
	Kovina
	Opeka
	Hitro
	Počasi
	Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se posvetujte z lokalno službo za ravnanje z odpadki
	xINR18/65-y: Cilindrične litijeve akumulatorske celice največjega premera 18 mm in dolžine 65 mm; “x” predstavlja število zaporedno vezanih celic, će je 1, potem je to mesto prazno; “-y” predstavlja število vzporedno vezanih celic, će je 1 je mesto prazno.

NAVODILA ZA UPORABO

OPOMBA: Preden začnete uporabljati strojček, si pozorno preberite navodila.

Strojček je namenjen za udarno vrtanje v opeko, beton in kamne, z njim pa lahko vrtate tudi v les, kovino in plastiko.

SESTAVLJANJE IN NAČIN UPORABE

DEJANJE SLIKA
PRED ZAČETKOM UPORABE
Preverjanje stanja napolnjenosti akumulatorja	Glejte Sliko A1
Odstranjevanje akumulatorja Glejte Sliko A2
Polnjenje akumulatorja Glejte Sliko A3
Nameščanje akumulatorja Glejte Sliko A4
SESTAVLJANJE

PRILAGAJANJE ČELJUSTI

OPOZORILO: Pri menjavi dodatkov vedno sprostite stikalo za vklop in strojček odklopite z vira napajanja.

Pred vklopom strojčka poskrbite, da bo nastavek dobro pritrjen. Če je čeljust poškodovana ali nastavek ni dobro pritrjen, to lahko povzroči telesne poškodbe.

– Odstranjevanje nastavkov Glejte Sliko B1
– Vstavljanje nastavkov Glejte Sliko B2
Sestavljanje kljuke pasu ter zaskočnika nastavkov	Glejte Sliko C1, C2, C3, C4
NAČIN UPORABE
PREKLOP VRTENJA PROTI LEVI/ DESNIOPOZORILO: Nikoli ne spreminjajte smeri vrtenja,če se čeljustše ni zaustavila!	Glejte Sliko D1, D2, D3
GUMB ZA PREKLOP HITROSTI	Glejte Sliko E
PRILAGODITEV NAVORA VRTANJE, VIJAČENJE, UDARNO VRTANJE	Glejte Sliko F
UPORABA STIKALA ZA VKLOP/ IZKLOPOPOZORILO: Strojčka ne uporabljajte dlje časa pri nizkem številu vrtljajev, saj se bo začel pregrevati.	Glejte Sliko G

Strojček in akumulator imata vgrajen zaščitni sistem. Ko LED lučka na hitro utripa 60 sekunde in se nato ugasne, bo sistem samodejno prekinil napajanje strojčka in zaščitil kapaciteto akumulatorja. Če bosta strojček in/ali akumulator izpostavljena enemu od naslednjih pogojev, se bo strojček samodejno izklopil:

- Preobremenitev: Strojček je pri preobremenitvi izpostavljen prekomerni porabi električnega toka. V tem primeru sprostite stikalo za vklop/izklop in odpravite vzrok preobremenitve. Nato znova aktivirajte stikalo za vklop/izklop in nadaljujte z delom.

- Pregrevanje: Strojček se zaradi zgoraj navedenih razlogov noče zagnati, ker se je slednji ali akumulator pregrel. V tem primeru počakajte, da se strojček in akumulator ohladita in šele nato nadaljujte z delom.

- Nizka napetost akumulatorja: Preostala kapaciteta akumulatorja je prenizka in strojček ne deluje. V tem primeru odstranite akumulator in ga napolnite.

REŠEVANJE TEŽAV

1. ZAKAJ SE ČELJUST NE VRTI, ČEPRAV SEM AKTIVRAL STIKALO?

Preklop za vrtenje proti levi/desni, ki je nad stikalom za vklop/izklop, je v zaklenjenem položaju. Odklenite preklop za vrtenje proti levi/desni tako, da ga prestavite v želeni položaj smeri vrtenja. Stisnite stikalo za vklop/izklop in čeljust se bo začela vrteti (Glejte sliko B).

2. VRTENJE ČELJUSTI SE PREKINE ŠE PREDEN JE VIJAK DO KONCA PRIVIT. ZAKAJ?

Preverite položaj obroča za prilagajanje navora, ki je med čeljustjo in ohišjem strojčka. Če je v položaju 1, to predstavlja najnižji navor (silo vijačenja), v položaju 18/22 pa je navor (sila vijačenja) najvišji. Položaj je namenjen za vrtanje. Položaj je namenjen udarnemu vrtanju. Prestavite obroč za prilagajanje navora na višjo stopnjo in nadaljujte z vijačenjem (Glejte sliko E).

3. AKUMULATORJA NE MOREM VSTAVITI V POLNILNIK, ZAKAJ?

Akumulator lahko vstavite v polnilnik lev eni smeri. Če ne gre, ga poskusite obrniti okoli ter vstaviti v režo, pri čemer se mora vklopiti rdeča LED lučka, ki prikazuje, d ase je polnjenje začelo.

4. RAZLOGI ZA RAZLIČEN ČAS DELOVANJA AKUMULATORJA

Težave pri polnjenju, kot so opisane zgoraj in vstavitev akumulatorja v strojčku tudi, ko ga ne uporabljate, skrajša kapaciteto delovanja akumulatorja. To težavo lahko odpravite, če akumulator nekajkrat do konca izpraznite in ponovno napolnite. Če s strojčkom izvajate močno obremenjujoča opravila, kot je vijačenje večjih vijakov v trd les, se bo akumulator zaradi tega hitreje izpraznil, kot, če bi izvajali lažja opravila. Akumulatorja ne polnite, če je temperatura okolice nižja od 0°C ali višja od 45°C, saj bo to zmanjšalo njegovo kapaciteto.

VZDRŽEVANJE

Pred vsakim prilagajanjem, servisiranjem ali vzdrževanjem, odstranite akumulator iz orodja.

Vašega strojčka ne rabite dodatno mazati. Strojček tudi nima nobenih delov, ki bi jih morali servisirati.

Za čiščenje strojčka nikoli ne uporabljajte vode ali kemičnih sredstev. Obrišite ga le s suho krpo. Strojček vedno shranjujte na suhem mestu. Poskrbite, da bodo prezračevalne odprtine čiste. Vsi elementi krmiljenja morajo biti čisti, brez prahu.

VAROVANJE OKOLJA

Odpadnih električnih naprav ne smete zavreči skupaj z ostalimi gospodinjskimi odpadki. Dostavite jih na mesto za ločeno zbiranje odpadkov. Glede podrobnosti, se letujte z lokalno službo za ravnanje z odpadki.

IZJAVA O SKLADNOSTI

Mi,

POSITEC Germany GmbH

Namen uporabe Vrtanje

Skladen z naslednjimi direktivami,

2006/42/EC

2011/65/EU

2014/30/EU

In izpolnjuje naslednje standarde

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Oseba, ki je pooblaščena za skladnost tehnične dokumentacije,

Namestnik glavnega inženirja, testiranje in certifikacija

LITHIUM ION BATTERY

Handle with care.

Za več informacij, pokličite :[phone]
