BEDIENUNGSANLEITUNG WX175.2 WORX

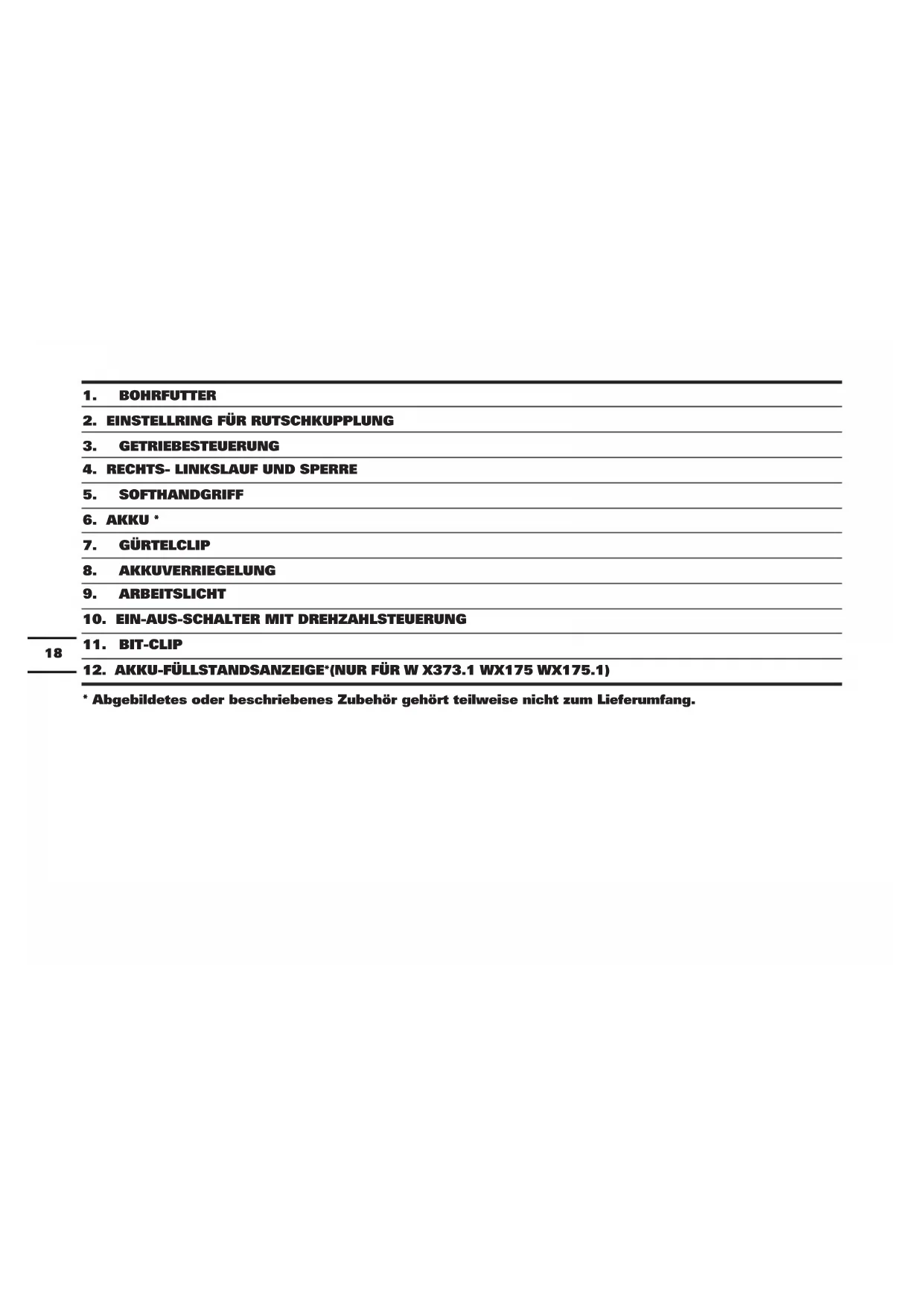

3. GETRIEBESTEUERUNG

4. RECHTS- LINKSLAUF UND SPERRE

10. EIN-AUS-SCHALTER MIT DREHZAHLSTEUERUNG

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.19 TECHNISCHE DATEN Type WX175 WX175.1 WX175.2 WX175.9 ( 1 - Bezeichnung der Maschine, Repräsentant des Akku- Bohrschrauber) WX373 WX373.1 WX373.2 WX373.9 (3- Bezeichnung der Maschine, Repräsentant des Akku- Schlagbohrschrauber) WX175 WX175.2 WX175.1 WX175.9 WX373 WX373.2 WX373.1 WX373.9 Spannung Ladegerät 100-240V ~50/60Hz Akku Gleich-Spannung 20V Max** Leerlaufdrehzahl 0-600/0-2000/min Nennschlagzahl / 0-9600/0-32000BPM Drehmomentstufen 18+1 22+1+1 Max. Drehmoment 60N.m Bohrfutter Spannweite 13mm Maximaler Bohrdurchmesser in Stahl 13mm Holz 40mm Mauerwerk / 16mm Stein / 13mm Gewicht 1.55kg 1.83kg 1.19kg 1.58kg 1.85kg 1.21kg ** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 20 Volt. Nennspannung ist 18 Volt.20

INFORMATIONEN ÜBER LÄRM

Gewichteter Schalldruck L

: 72dB(A) Gewichtete Schallleistung L

3.0dB(A) Tragen Sie bei einem Schalldruck über einen Gehörschutz 80dB(A)

INFORMATIONEN ÜBER VIBRATIONEN

Vibrationsgesamtmesswertermittlung gemäß EN 60745: Bohren in Metall Vibrationsemissionswert a

= 8.43m/s² Unsicherheit K = 1.5m/s² Der angegebene Gesamtvibrationswert kann zum Vergleich eines Werkzeugs mit einem anderen und auch zur vorläufigen Expositionsbewertung verwendet werden. WARNUNG: Der Vibrationsemissionswert während des tatsächlichen Gebrauchs des Elektrowerkzeugs kann vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug gemäß folgender Beispiele und anderweitiger Verwendungsmöglichkeiten eingesetzt wird: Das Werkzeug ist in gutem Zustand und gut gepflegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit der Handgriffe und ob Antivibrationszubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm-Vibrationssyndrom erzeugen. WARNUNG:Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf befindet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der21 gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen ausgesetzt sind. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pflegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Bei regelmäßiger Verwendung dieses Werkzeugs sollten Sie in Antivibrationszubehör investieren. Vermeiden Sie den Einsatz von Werkzeugen bei Temperaturen von 10ºC oder darunter. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. ZUBEHÖRTEILE WX175 WX175.1 WX175.2 WX175.9 WX373 WX373.1 WX373.2 WX373.9 Ladegerät 1 1 1 / 1 1 1 / Akkupack 2 1 2 / 2 1 2 / Doppelbits 1 1 1 1 1 1 1 1 Haken/Clip 1 1 1 1 1 1 1 1 Bit-Clip 1 1 1 1 1 1 1 1 Wir empfehlen Ihnen, sämtliche Zubehörteile beim selben Fachhändler zu beziehen, bei dem Sie auch Ihr Elektrowerkzeug gekauft haben. Verwenden Sie nur hochwertige Zubehörteile von namhaften Herstellern. Weitere Informationen finden Sie auf der Verpackung der Zubehörteile. Auch Ihr Fachhändler berät Sie gerne.22

ZUSÄTZLICHE SICHERHEITSHINWEISE FÜR

1. Tragen Sie Gehörschutz bei der Benutzung

von Schlagbohrmaschinen. Die Einwirkung von Lärm kann Gehörverlust bewirken.

2. Benutzen Sie die mit dem Elektrowerkzeug

mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.

3. Halten Sie das Werkzeug an den isolierten

Griffen, wenn die Gefahr besteht, dass Sie beim Arbeiten in Wänden, Decken usw. verborgene Leitungen oder das Netzkabel berühren könnten. Metallteile am Werkzeug, die mit stromführenden Drähten in Berührung kommen, werden selbst stromführend und können der Bedienperson einen elektrischen Schlag versetzen.

SICHERHEIT HINWEISE FÜR AKKUPACK

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Beim Verschlucken einer Zelle oder eines Akkupacks muss sofort ein Arzt herangezogen werden. g) Akkupack sauber und trocken halten. h) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einem sauberen, trockenen Tuch abwischen.

i) Akkupackmuss vor Gebrauch aufgeladen

werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen. j) Akkupack bei Nichtverwendung nicht längere Zeit aufladen lassen. k) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. l) Akkupacks funktionieren bei normaler Zimmertemperatur (20°C ± 5°C) am besten. m) Beim Entsorgen von Akkupacks sollten Akkupacks mit verschiedenen elektrochemischen Systemen voneinander getrennt gehalten werden. n) Nur mit dem von WORX bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. Ein Ladegerät, das für eine bestimmte Art von Akkupackgeeignet ist, kann bei23 Verwendung mit einem anderen Akkupack eine Brandgefahr darstellen. o) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. p) Akkupacks von Kindern fernhalten. q) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. r) Den Akku bei Nichtverwendung aus dem Gerät nehmen. s) Ordnungsgemäß entsorgen. SYMBOLE Lesen Sie unbedingt die Anleitung, damit es nicht zu Verletzungen kommt. Warnung Tragen Sie Gehörschutz Tragen Sie eine Schutzbrille Tragen Sie eine Staubmaske Tragen Sie Schutzhandschuhe Vor Regen und Feuchtigkeit schützen Nicht durch Verbrennen entsorgen Li-I on Akku nicht in den Haushaltsmüll geben. Bringen Sie den leeren Akku zu Ihrer lokalen Sammel- oder Recyclingstelle. Schlagbohren Schrauben Bohren Holz Metall Beton Hohe Drehzahl24 Niedrige Drehzahl Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft. xINR18/65-y: Zylindrische Lithium- Ionen-Akkuzellen mit einem max. Durchmesser von 18 mm und einer Höhe von 65 mm, “x” ist die Zahl der in Reihe geschalteten Zellen, wenn leer = 1 ; “-y” ist die die Zahl der parallel geschalteten Zellen, wenn leer = 1

HINWEISE ZUM BETRIEB

HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch.

BESTIMMUNGSGEMÄSSER GEBRAUCH (FÜR

WX175 WX175.1 WX175.2 WX175.9) Das Gerät ist bestimmt zum Eindrehen und Lösen von Schrauben sowie zum Bohren in Holz, Metall und Kunststoff.

BESTIMMUNGSGEMÄSSER GEBRAUCH(FÜR

WX373 WX373.1 WX373.2 WX373.9) Das Gerät ist bestimmt zum Schlagbohren in Ziegel, Beton und Gestein, sowie zum Bohren in Holz, Metall, Keramik und Kunststoff.

MONTAGE UND BEDIENUNG

MASSNAHME ABBILDUNG VOR INBETRIEBNAHME Ladezustand des Akkus prüfen Siehe A1 Entnehmen des Akkupacks Siehe A2 Aufladen des Akkus Siehe A3 Einsetzen des Akkupacks Siehe A4 MONTAGE25 BOHRFUTTEREINSTELLUNG WARNUNG: Verriegeln Sie stets den Auslöseschalter und trennen Sie das Werkzeug von der Stromversorgung, wenn Sie Zubehör wechseln. Stellen Sie immer sicher, dass der Bit fest ist, bevor Sie das Werkzeug in Betrieb nehmen. Schäden am Bohrfutter oder ein loser Bit können zu Verletzungen führen. Entfernen von Bits Siehe B1 Einsetzen von Bits Siehe B2 Montieren des Gürtelclips und Bit-Clips Siehe C1, C2, C3,C4 BETRIEB

VORWÄRTS-/RÜCKWÄRTS-

ROTATIONSSTEUERUNG WARNUNG: Ändern Sie die Arbeitsrichtung niemals bei laufendem Bohrer. Warten Sie, bis der Bohrer steht! Siehe D1,D2,D3 ZWEISTUFIGE GANGSCHALTUNG Siehe E DREHMOMENTEINSTELLUNG

SCHLAGBOHREN Siehe F1, F2, F3

BEDIENEN DES EIN-/AUS-

SCHALTERS WARNUNG: Nicht über längere Zeiträume bei niedriger Geschwindigkeit betreiben, dabei kann es zu großer Hitzeentwicklung im Geräteinneren kommen. Siehe G LED-KONTROLLLEUCHTE (Siehe G) wenn der Ein-/Ausschalter leicht gedrückt wird; es erlöscht 20 Sekunden nach Loslassen des Ein-/Ausschalters automatisch. WARNUNG: Zum Einschalten der Lampe Ein-/ Ausschalter drücken und sicherstellen, dass sich Vorlauf/Rücklauf-Drehregler in rechter/linker Position befindet. Das Werkzeug und der Akku sind mit einem Schutzsystem ausgestattet. Wenn die LED-Anzeige 60 Sekunden schnell blinkt und dann erlischt, schaltet das Werkzeug die Stromversorgung zum Werkzeug automatisch ab, um die Batteriedauer zu verlängern. Das Werkzeug wird beim Betrieb automatisch stoppen, wenn das Werkzeug und/ oder der Akku wie folgt beansprucht werden:

• Überlastet: Das Werkzeug wird so betrieben, dass es ungewöhnlich viel Strom verbraucht. Lassen Sie in diesem Fall den Auslöseschalter los, der zum Überlasten des Werkzeugs geführt hat. Anschließend können Sie den Auslöseschalter drücken, um erneut zu starten.

• Überhitzt: Wenn das Werkzeug unter dem zuvor genannten Zustand nicht startet, sind das Werkzeug und der Akku überhitzt. Lassen Sie in diesem Fall das Werkzeug und den Akku abkühlen, bevor Sie den Auslöserschalter erneut drücken.

• Niedrige Batteriespannung: Die verbleibende Batteriespannung ist zu niedrig und das Werkzeug funktioniert nicht. In diesem Fall müssen Sie den Akku entnehmen und aufladen.26 PROBLEMBEHEBUNG

1. DIE SCHLAGBOHRMASCHINE LÄSST SICH

NICHT EINSCHALTEN? Der Drehrichtungsschalter oben an der Schlagbohrmaschine ist verriegelt. Entsperren Sie den Schalter, indem die gewünschte Drehrichtung einstellen. Starten Sie den Schlagbohrer, indem Sie den Schalter drücken (Siehe B).

Überprüfen Sie die Drehmomenteinstellung am Drehmomenteinstellring (zwischen dem Spannfutter und Gehäuse). Position 1 ist die Einstellung für das niedrigste Drehmoment (zum Schrauben eindrehen); Position 18/22 die für das höchste Drehmoment (zum Schrauben eindrehen). Position wird zum Bohren verwendet. Position wird zum Schlagbohren verwendet. Stellen Sie das Drehmoment höher ein, um ein optimales Ergebnis zu erzielen (Siehe E).

3. DER AKKU LÄSST SICH NICHT IN DAS

Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Drehen Sie den Akku, bis er in die Aussparung im Ladegerät hineinpasst; die rote LED leuchtet auf, wenn der Akku lädt).

4. GRÜNDE FÜR UNTERSCHIEDLICHE

EINSATZZEITEN Probleme beim Laden oder längere Zeiten des Nichtgebrauchs können die Einsatzzeit des Akkus beträchtlich herabsetzen. Nach mehreren Lade- und Entladevorgängen wird der Akku seine volle Leistung wieder erreichen. Harte Einsatzbedingungen wie z. B. das Eindrehen großer Schrauben in hartes Holz verbrauchen mehr Energie als weniger schwere Arbeiten. Laden Sie den Akku nicht bei Temperaturen unter 0°C bzw. über 45°C; andernfalls wird die Leistung beeinträchtigt. WARTUNG Entfernen Sie den Akku aus der Maschine, ehe Sie irgendwelche Einstell-, Reparatur- oder Wartungsarbeiten vornehmen. Ihr Werkzeug benötigt keine zusätzliche Schmierung oder Wartung. Es enthält keine Teile, die Sie warten müssen. Reinigen Sie Ihr Werkzeug niemals mit Wasser oder chemischen Loesungsmitteln. Wischen Sie es mit einem trockenen Tuch sauber. Lagern Sie Ihr Werkzeug immer an einem trockenen Platz. Sorgen Sie dafür, dass bei staubigen Arbeiten die Lüftungsöffnungen frei sind. Falls es erforderlich sein sollte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz. Verwenden Sie nichtmetallische Objekte zum Entfernen von Staub und vermeiden Sie das Beschädigen innerer Teile. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.27

KONFORMITÄTSERKLÄ-RUNG

Wir, POSITEC Germany GmbH Konrad-Adenauer-Ufer 37 50668 Köln Erklären hiermit, dass unser Produkt, Beschreibung Akku-Bohrschrauber Typ WX175 WX175.1 WX175.2 WX175.9 ( 1 - Bezeichnung der Maschine, Repräsentant des Akku-Bohrschraubers) WX373 WX373.1 WX373.2 WX373.9 (3- Bezeichnung der Maschine, Repräsentant des Akku-Schlagbohrschraubers) Funktion Bohren Den Bestimmungen der folgenden Richtlinien entspricht: 2006/42/EC 2011/65/EU 2014/30/EU Werte nach: EN 55014-1 EN 55014-2 EN 60745-1 EN 60745-2-1 EN 60745-2-2 Zur Kompilierung der technischen Datei ermächtigte Person Name: Russell Nicholson Adresse: Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK Suzhou 2015/04/05 Allen Ding Stellvertretender Chefingenieur, Prüfung und Zertifizierung28
