Druh výrobku	Akumulátorová vrtačka
Značka	WORX
Model	WX175.2
Napájení	Lithium-iontová baterie 20 V max (18 V jmenovité)
Vstupní napětí nabíječky	100-240 V ~50/60 Hz
Otáčky naprázdno	0-600 / 0-2000 ot./min (2 mechanické rychlosti)
Kapacita sklíčidla	13 mm (bezklíčové)
Maximální krouticí moment	60 Nm
Polohy spojky	18 poloh krouticího momentu + 1 poloha vrtání
Kapacita vrtání do oceli	13 mm
Kapacita vrtání do dřeva	40 mm
Hmotnost (bez baterie)	Přibližně 1,55 kg
Hladina akustického tlaku (LpA)	72 dB(A)
Hladina akustického výkonu (LwA)	83 dB(A)
Vibrace (vrtání do kovu)	8,43 m/s² (K=1,5 m/s²)
Funkce	Vrtání, šroubování/odšroubování, chod vpřed/vzad, regulace otáček, LED osvětlení, blokování vřetena
Údržba	Čistěte suchým hadříkem, nepoužívejte vodu ani chemické prostředky; mazání není nutné
Bezpečnost	Používejte ochranu sluchu, používejte přídavnou rukojeť, držte za izolované plochy
Dodávané příslušenství	Baterie a nabíječka součástí balení podle verze; případně háček na opasek a držák nástavců

Často kladené otázky - WX175.2 WORX

Proč vrtačka nefunguje, když stisknu spoušť?

Přepínač směru otáčení nad spouští je pravděpodobně ve střední poloze (zajištěno). Přepněte jej doleva nebo doprava a stiskněte spoušť. (Viz obr. B)

Proč se vrtačka zastaví dříve, než je šroub zcela utažen?

Zkontrolujte polohu momentového kroužku (mezi sklíčidlem a tělem). Poloha 1 odpovídá nejnižšímu momentu, poloha 18/22 nejvyššímu. Symbol vrtání poskytuje maximální moment. Nastavte kroužek na vyšší hodnotu.

Proč nemohu vložit baterii do nabíječky?

Baterii lze vložit pouze jedním směrem. Otáčejte jí, dokud nezapadne volně; kontrolka by měla svítit červeně, což indikuje nabíjení.

Jaké jsou příčiny rozdílu výdrže baterií?

Neúplné cykly nabíjení/vybíjení nebo dlouhodobé skladování mohou snížit výdrž. Po několika úplných cyklech může být výdrž obnovena. Těžké pracovní podmínky (velké šrouby do tvrdého dřeva) vybíjejí baterii rychleji. Nenabíjejte při teplotách pod 0°C ani nad 45°C.

Jak změnit směr otáčení?

Použijte přepínač směru otáčení nad spouští. Přepněte jej doleva pro otáčení vpřed (utažení), doprava pro otáčení vzad (povolení). Nikdy neměňte směr, když sklíčidlo rotuje.

Jak zvolit rychlost?

Vrtačka je vybavena dvourychlostním ovládáním. Posuňte přepínač: spodní poloha (1) pro vysoký moment a pomalé otáčky (0-600 ot./min), horní poloha (2) pro rychlé otáčky (0-2000 ot./min). Přizpůsobte rychlost materiálu a průměru vrtání.

K čemu slouží momentový kroužek?

Umožňuje nastavit utahovací moment, aby nedošlo k poškození šroubů nebo materiálu. Otáčejte kroužkem na číslo (1 až 18) pro rostoucí moment, nebo na symbol vrtání pro maximální moment (vrtání).

Co znamená rychlé blikání LED kontrolky?

Ochranný systém vypne napájení v případě přetížení, přehřátí nebo vybité baterie. Uvolněte spoušť a nechte nástroj vychladnout. Pokud je baterie vybitá, vyjměte ji a nabijte. Kontrolka bliká 60 sekund a poté zhasne.

Jak udržovat vrtačku?

Před údržbou vyjměte baterii. Čistěte nástroj suchým hadříkem; nikdy nepoužívejte vodu ani chemické čisticí prostředky. Větrací štěrbiny musí zůstat čisté. Neobsahuje žádné uživatelem opravitelné díly. Skladujte na suchém místě.

Jaké příslušenství je součástí modelu WX175.2?

Dodávané příslušenství se může lišit podle verze. Standardní model obvykle obsahuje baterii a nabíječku. Některá balení mohou obsahovat háček na opasek a držák nástavců. Přesný obsah zkontrolujte na seznamu na obalu nebo v návodu.

NÁVOD K OBSLUZE WX175.2 WORX

CZ Původní návod k používání

Typ WX175 WX175.1 WX175.2 WX175.9 (1 - označení stroje, zástupce Vrtačka napájená baterii) WX373 WX373.1 WX373.2 WX373.9 (3- označení stroje, zástupce Příklepová vrtačka)

		WX175WX175.2	WX175.1	WX175.9	WX373WX373.2	WX373.1	WX373.9
Napětí nabíječky 100-240V ~50/60Hz
Jmenovité napájecí napětí: 20V		--- Max**
Jmenovité otáčky naprázno 0-600/0-2000/min
Počet příklepu / 0-9600/0-32000BPM
Počet poloh spojky 18+122+1+1
Max. krout. moment 60N.m
Kapacita sklíčidla 13mm
Max. průměrvrtání	Ocel 13mm
	Dřevo 40mm
	Cihly /	16mm
	betonu	/			13mm
Hmotnost přístroje		1.55kg	1.83kg	1.19kg	1.58kg	1.85kg	1.21kg

** Napětí měřené bez zátěže. Počáteční napětí baterie dosáhne maximálně 20voltů. Jmenovité napětí je 18voltů.

ÚDAJE O HLUKU A VIBRACÍCH

Naměřená hladina akustického tlaku	L_pA : 72dB(A)
Naměřený akustický výkon	L_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Použijte ochranu sluchu, přesáhne-li akustický tlak	80dB(A) [IMAGE]

INFORMACE O VIBRACÍCH

Celkové hodnoty vibrací (trojosé nebo vektorové součtové měření) stanovené v souladu s EN 60745:
Vrtání do kovu	Hodnota vibračních emisí a_h = 8.43 m/s^2
	Kolísání K = 1.5m/s ^2

Deklarovaná celková hodnota vibrací může být použita pro vzájemné srovnání jednotlivých nářadí a rovněž může být použita k.

VÝSTRAHA: Hodnota vibračních emisí během praktického používání tohoto elektrického nástroje se může lišit od

deklarované hodnoty v závislosti na způsobech, jakými je nástroj používán v závislosti na následujících podmínkách a možnostech použití nástroje:

Způsob, jakým je nástroj používán, a povaha narušovaných nebo vrtaných materiálů.

Dobrý stav nástroje a řádné provádění jeho údržby

Používání správného příslušenství s nástrojem, ostrost a dobrý stav příslušenství.

Utažení úchopu na rukojetích a použití antivibračního příslušenství.

Používání nástroje k účelům určeným konstrukcí a v souladu s těmito pokyny.

Při nesprávném používání může tento nástroj způsobit syndrom vibrací rukou a paží.

VÝSTRAHA: Je třeba upřesnit, že při odhadu výše rizika vibrací v praxi je nutno rovněž zohlednit všechny fáze

pracovního cyklu, například dobu, kdy je nástroj vypnutý a kdy běží naprázdno, ale nevykonává práci. To může

podstatně snížit působení vibrací v rámci celkového pracovního času.

Zásady pro omezení rizika působení vibrací:

Provádějte údržbu tohoto nástroje v souladu s těmito pokyny a nástroj (příslušným způsobem) dobře promazávejte.

Má-li být tento nástroj používán pravidelně, zakupte antivibrační příslušenství.

Nepoužívejte nástroje při teplotě 10°C nebo nižší.

Naplánujte práci tak, aby bylo provádění úkolů, které vyžadují silné vibrace nástroje, rozloženo do několika dní.

PŘÍSLUŠENSTVÍ

	WX175	WX175.1	WX175.2	WX175.9	WX373	WX37	73.1	WX37	73.2	WX37	73.9
Nabiječka 111/ 111/
Baterie 212/ 212/
Oboustranný šroubovací nástavec	11111	111
Háček 11111111
Přichytka nástrojů 11111111

Doporučujeme, abyste si příslušenství zakoupili od stejného prodejce, u kterého jste koupili nářadí. Používejte příslušenství dobré kvality opatřené všeobecně známou značkou. Vyberte si typ podle toho, jakou práci hodláte vykonávat. Pro další detaily prostudujte obal příslušenství. V případě potřeby požádejte personál prodejny o pomoc a radu.

BEZPEČNOSTNÍ UPOZORNĚNÍ PRO VRTAČKY

1. Používejte pomůcky na ochranu sluchu. Hluk může způsobit ztrátu sluchu.
2. Použivejte přídavné rukojeti dodávané s elektrickým nářadím. Ztráta kontroly může vést ke zraněním.
3. Pokud provádíte práce, při kterých může používaný nástroj zasáhnout skrytá elektrická vedení nebo vlastní síťový kabel, pak držte toto nářadí za izolované plochy rukojeti. Kontakt s vedením pod napětím může přivést napětí i na kovové díly elektrického nářadí a způsobit úraz elektrickým proudem.

BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BATERIÍ

a) Nepokoušejte se demontovat, rozebírat nebo rozřezávat baterie nebo její články.
b) Neprovádějte zkratování baterie. Neukládejte baterie nahodile v krabicích nebo v zásuvkách, kde by mohlo dojít k jejich vzájemnému zkratování nebo k zkratování způsobenému jinými předměty. Není-li baterie používána, udržujte ji v bezpečné vzdálenosti od sponek na papíry, mincí, klíčů, hřebíků, šroubů nebo jiných malých kovových předmětů, které mohou způsobit propojení kontaktů baterie. Zkratování kontaktů baterie může způsobit popáleniny nebo požár.
c) Nevystavujte baterii působení horka nebo ohně. Vyvarujte se skladování baterii na otevřeném slunci.
d) Nevystavujte baterii mechanickým rázům.
e) Dojde-li k úniku kapaliny z baterie, zabraňte tomu, aby se tato kapalina dostala do kontaktu s pokožkou nebo aby zasáhla oči.

Dojde-li k takovému kontaktu, zasažené místo omyjte značným množstvím vody a vyhledejte lékařské ošetření.

f) Dojde-li k požití kapaliny z baterie, vyhledejte okamžitě lékařské ošetření.
g) Udržujte baterie čisté a suché.
h) Jsou-li svorky baterie znečištěny, otřete je čistým a suchým hadříkem.
i) Baterie musí být před použitím nabita. Vždy postupujte podle uvedených pokynů a používejte správný postup nabíjení.
j) Nenechávejte baterii nabíjet, nebude-li baterie použita.
k) Po dlouhodobém uložení budete možná muset provést několik cyklů nabíjení a vybíjení, aby baterie dosáhla svého maximálního výkonu.
I) Baterie poskytuje nejvyšší výkon, je-li používána při běžné pokojové teplotě (20°C ± 5°C).
m) Při likvidaci baterií oddělte od sebe baterie s odlišnými elektrochemickými systémy.
n) Provádějte nabíjení pouze v nabíječce, která je specifikovaná společností WORX. Nepoužívejte jinou nabíječku, než je nabíječka speciálně dodaná pro použití s tímto zařizením. Nabíječka, která je vhodná pro jeden typ baterie, může při použití jiného typu baterie vytvářet riziko způsobení požáru.
o) Nepoužívejte žádnou baterii, která není určena pro použití s tímto zařízením.
p) Ukládejte baterie mimo dosah dětí.
q) Uschovejte originální dokumentaci k tomuto výrobku pro budoucí odkazy.
r) Není-li zařízení používáno, vyjměte z něj baterii.
s) Provádějte řádnou likvidaci baterie.

SYMBOLY

	Pro omezení rizika zranění si pečlivě přečtěte návod k obsluze.
	Výstraha
	Používejte pomůcky pro ochranu sluchu
	Používejte pomůcky pro ochranu oči
	Používejte respirátor
	Používejte ochranné rukavice
	Nevystavujte dešti nebo vodě
	Nevystavujte ohni
	Baterie neodhazujte do komunálního odpadu. Odevzdejte je do sběren pro likvidaci (recyklaci) speciálního odpadu.
	Příklepové vrtání

	Šroubování
	Vrtání
	Dřevo
	Kov
	Cihla
	Vysoké otáčky
	Nízké otáčky
	Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se informujte na místních úřadech nebo u prodejce.
	xINR18/65-y: Válcové baterie Li-lon s maximálním průměrem 18 mm a s maximální výškou 65 mm. „x“ znamená počet článků zapojených do série, prázdný údaj, je-li 1, „-y“ znamená počet článků zapojených paralelně, prázdný údaj, je-li 1.

NÁVOD K POUŽITÍ

POZNÁMKA: Před tím než začnete nářadí používat, přečtěte si pečlivě manuál.

Elektronřadí je určeno k zašroubování auvolňování šroubů a tž k vrtání do dřeva, kovu, a plastu.

ÚČEL POUŽITÍ(PRO WX373 WX373.1 WX373.2 WX373.9)

Toto nářadí je určeno pro příklepové vrtání do cihel, betonu a kamene a také pro vrtání do dřeva, kovu a plastů.

SESTAVENÍ A POUŽÍVÁNÍ

PROVÁDĚNÝ ÚKON	OBR.
PŘED ZAHÁJENÍM PRÁCE
Kontrola stavu nabití baterie Viz Obr. A1
Vyjmutí baterie Viz Obr. A2
Nabíjení baterie Viz Obr. A3
Nasazení baterie Viz Obr. A4
SESTAVENÍ

NASTAVENÍ RYCHLOUPÍNACÍHO SKLÍČIDLA

VAROVÁNÍ: Při provádění výměny příslušenství vždy zajistěte spouštěcí spínač a odpojte nářadí od napájecího zdroje. Před spuštěním nářadí se vždy ujistěte, zda je řádně upnutý pracovní nástroj. Poškození sklíčidla nebo uvolnění pracovního nástroje může vést k způsobení zranění.

Vyjímání nástrojů Viz Obr. B1
Upínání nástrojů Viz Obr. B2
Upevnění háčku nařemen a příchytky nástrojů	Viz Obr. C1, C2, C3, C4
POUŽITÍ
OVLÁDÁNÍ OTÁČENÍ VPŘED/ VZAD⚠️VAROVÁNÍ: Změnu směru otáčení vřetena provádějte jen, když se vřeteno neotáčí!	Viz Obr. D1,D2,D3
DVOURYCHLOSTNÍ PŘEVODOVKA	Viz Obr. E
NASTAVENÍ MOMENTU A OVLÁDÁNÍ VRTÁNÍ ŠROUBOVÁNÍ NEBO PŘÍKLEPOVÉHO VRTÁNÍ	Viz Obr. F1, F2, F3
POUŽITÍ SPÍNAČE ZAPNUTO/ VYPNUTO⚠️VAROVÁNÍ: Nepracujte dlouhou dobu s nízkými otáčkami, jinak se nářadí přehřeje.	Viz Obr. G

LED INDIKÁTOR (Viz Obr. G)

Je-li před zahájením práce lehce stisknut spínač zapnuto/vypnuto, LED svítilna bude aktivována a po uvolnění spínače zapnuto/vypnuto bude LED svítilna automaticky vypnuta po uplynutí 20 sekund.

VAROVANÍ: Chcete-li zapnout světlo, stiskněte spínač zapnuto/vypnuto a ujistěte se, zda je přepínač směru otáčení vpřed/vzad nastaven v pravé/levé poloze. Toto nářadí a baterie jsou vybaveny ochranným systémem. Bude-li LED kontrolka rychle blikat 60 sekundy a zhasne-li, systém automaticky odpojí napájení nářadí, aby byla prodloužena provozní životnost baterie. Nářadí se během práce automaticky zastaví, dostane-li se toto nářadí nebo baterie do jednoho z následujících stavů:

• Přetížení: Nářadí je ovládáno způsobem, při kterém je odebírán abnormálně vysoký proud. V takové situaci uvolněte spouštěcí spínač na nářadí a ukončete práci, která způsobila přetížení nářadí. Potom znovu stiskněte spouštěcí spínač, aby došlo znovu k spuštění nářadí.
• Přehřátí: Nedojde-li při výše uvedeném stavu k spuštění nářadí, došlo k přehřátí nářadí a baterie. V takové situaci nechejte nářadí a baterii před opětovným stisknutím spouštěcího spínače dostatečně vychladnout.
• Nízké napájecí baterie: Zbývající kapacita baterie je příliš nízká a nářadí nebude pracovat. V takovém případě vyjměte baterii a provedťe její nabití.

MOŽNÉ ZÁVADY A JEJICH ODSTRANĚNÍ

1. PROČ SE VRTAČKA NEZAPNE, KDYZ STISKNU VYPÍNAČ?

Přepínač směru otáčenína vrchní části tlačítka vypínače je ve střední poloze - blokování. Odblokujte přesunutím voliče do požadovaného směru otáčení. Stiskněte tlačítko vypínače a vřeteno vrtačky se začne otáčet. (Viz Obr.B)

2. VRTAČKA ZASTAVÍ předtím, NEŽ JE ŠROUB KOMPLETNĚ UTAŽENÝ. PROČ?

Ověřte nastavení na kroužku voliče kroutícího momentu, který se nalézá mezi sklíčidlem a tělem vrtačky. Poloha 1 označuje nejmenší moment síly (síla otáčející šroub), poloha 18/22 největší moment (síla otáčející šroub). Poloha je určena pro vrtání. Poloha je určena pro příklepové vrtání. Chcete-li utahovat šroub vyšší silou, nastavte velikost použitého kroutícího momentu na vyšší hodnotu. (Viz Obr.E)

3. AKUMULÁTOR NELZE VLOŽIT DO NABÍJEČKY. PROČ?

Akumulátor lze vložit do nabíječky pouze jedním směrem. Otočte akumulátor tak, aby jej bylo možné zasunout do pozice; když se akumulátor nabíjí, indikátor svítí červeně.

4. ŽIVOTNOST AKUMULÁTORU

Problémy s délkou nabíjení nebo dlouhé prodlevy mezi používáním baterie snižují kapacitu baterií. Náprava spočívá v provedení několika nabíjecích a vybíjecích cyklů při práci s nářadím. Utahování velkých šroubů přitom spotřebovává energii baterie rychleji než nenáročné typy operací. Baterii nedobíjejte, klesne-li teplota v jejím okolí pod 0° nebo stoupne nad 45°, jinak se to projeví na jejím výkonu.

ÚDRŽBA

Před prováděním nastavení, servisních prací nebo údržbě vyjměte z nářadí baterii.

Před prováděním nastavení, servisních prací nebo údržbě baterii z nářadí vyjměte.

Vaše nářadí nevyžaduje žádné dodatečné promazání nebo údržbu. Vaše nářadí neobsahuje žádné části vyžadující údržbu. Na čištění vašeho nářadí nikdy nepoužívejte vodu, chemické čistící prostředky. Vytřete jej suchým hadrem. Nářadí skladujte na suchém místě. Větrací otvory motoru

udržujte čisté. Všechny ovládací prvky pravidelně čistěte od prachu.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Vysloužilé elektrické přístroje nevyhazujte společně s domovním odpadem. Nářadí recyklujte ve sběrnách k tomu účelu zřízených. O možnostech recyklace se

informujte na místních úřadech nebo u prodejce.

PROHLÁŠENÍ O SHODĚ

My,

PÖSITEC Germany GmbH

Prohlašujeme, že tento výrobek

Popis: Vrtačka napájená baterií

Typ: WX175 WX175.1 WX175.2 WX175.9 (1 - označení stroje, zástupce Vrtačka napájená baterii)

WX373 WX373.1 WX373.2 WX373.9 (3- označení stroje, zástupce Příklepová vrtačka)

Funkce: Vrtání

splňuje následující směrnice

2006/42/EC

2011/65/EU

2014/30/EU

Splňované normy

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

Osoba oprávněná uspořádat technický soubor,

Název: Russell Nicholson

Adresa: Positec Power Tools (Europe) Ltd, PO

Zástupce vrchní konstrukční kanceláře, Testování &

Certifikace

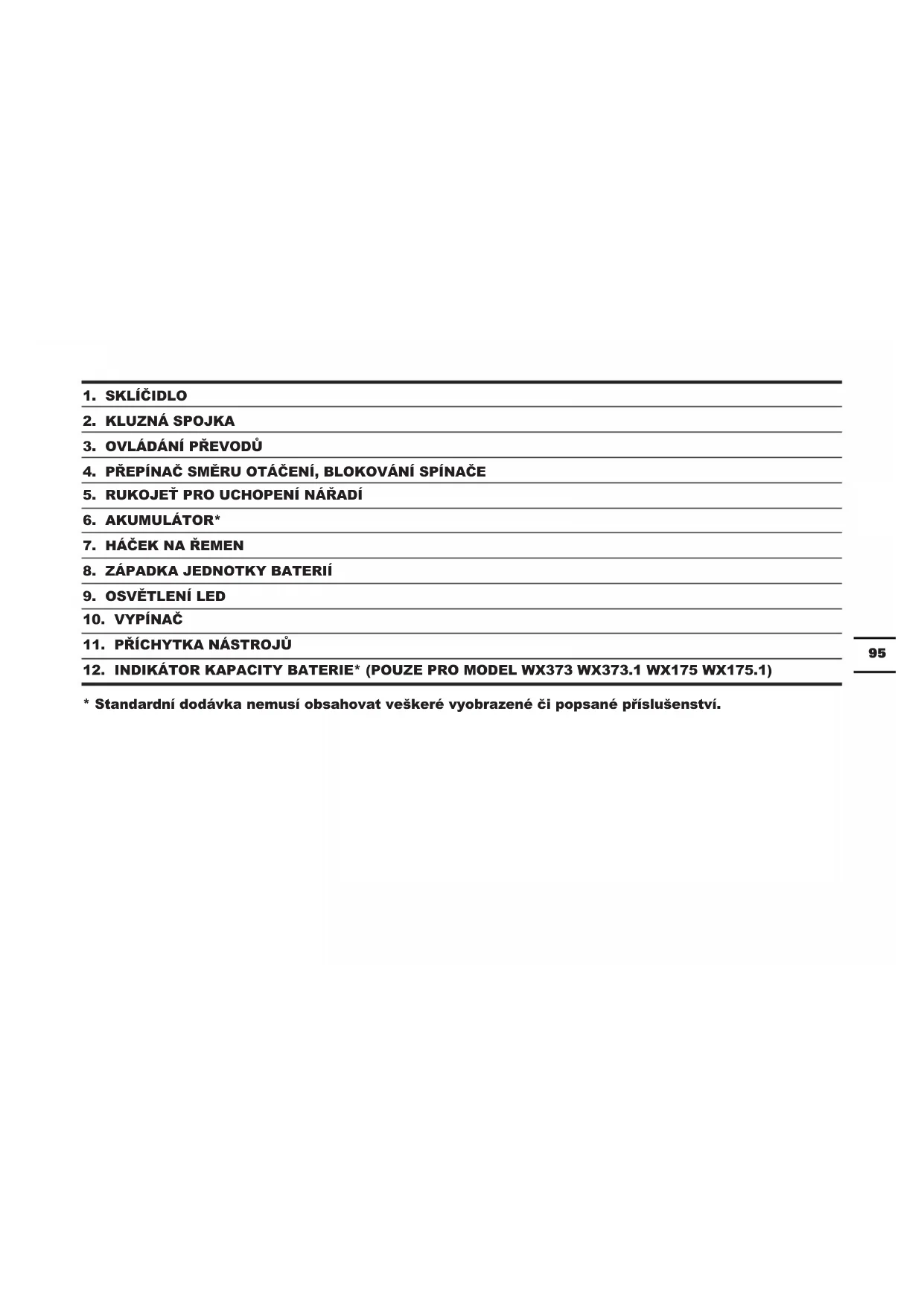

1. SKL'UČOVADLO
2. KLZNÁ SPOJKA
3. PREVODOVKA
4. BLOKOVANIE A OVLÁDANIE SMERU OTÁČANIA
5. MIESTA PRE UCHOPENIE NÁRADIA
6. JEDNOTKA BATÉRI *
7. HÁČIK NA REMEŇ
8. ZÁPADKA JEDNOTKY BATÉRIÍ
9. LED OSVETLENIE
10. SIEŤOVÝ VYPÍNAČ ON/OFF
11. PRÍCHYTKA NÁSTROJOV
12. INDIKÁTOR KAPACITY BATÉRIE *(IBA PRE MODEL WX373 WX373.1 WX175 WX175.1)

TECHNICKÉ ÚDAJE

Typ WX175 WX175.1 WX175.2 WX175.9 (1 - označenie stroja, zástupca Vrtačka napájaná batériou) WX373 WX373.1 WX373.2 WX373.9 (3- označenie zariadenia, zástupca Vrtanie s príklepom)

		WX175WX175.2	WX175.1	WX175.9	WX373WX373.2	WX373.1	WX373.9
Napätie nabíjačky 100-240V ~50/60Hz
Menovité napätie 20V		== Max**
Otáčky na vol'nobeh 0-600/0-2000/min
Menovitá nárazová energia		/ 0-9600/0-32000BPM
Polohy spojky 18+122+1+1
Max. krút. moment 60N.m
Priemer skľučovadla 13mm
Max. vřtací výkon	Ocel' 13mm
	Drevo 40mm
	Tehlové murivo	/ 16mm
	Betónu / 13 mm
Hmotnosť stroja		1.55 kg	1.83kg	1.19kg	1.58kg	1.85kg	1.21kg

Nameraný akustický tlak L	_pA : 72dB(A)
Nameraný akustický výkon L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Použite chrániče sluchu, ak akustický tlak presiahne	80dB(A) [IMAGE]

INFORMÁCIE O VIBRÁCIÁCH

VŽDY používajte ostré sekáče a čepele.

Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné).

Pred vykonaním akéhokol'vek nastavovania, opráv a údržby odpojte vrtačku od siete.

Manipulujte s opatrností.

V případě poškození přepravního obalu nezatěžujte ani nepřevážejte.

Výskyt nebezpečí požáru.

Podrobnější informace získáte na telefonním čísle :[phone]

LITHIUM-IONTOVÝ AKUMULÁTOR
