Producttype	Draadloze boormachine
Merk	WORX
Model	WX175.2
Voeding	Lithium-ion accu 20 V max (18 V nominaal)
Laadspanning ingang	100-240 V ~50/60 Hz
Onbelaste toeren	0-600 / 0-2000 tpm (2 mechanische snelheden)
Boorhoudercapaciteit	13 mm (sleutelloos)
Maximaal koppel	60 Nm
Koppelstanden	18 koppelstanden + 1 boorstand
Boorcapaciteit staal	13 mm
Boorcapaciteit hout	40 mm
Gewicht (zonder accu)	Ongeveer 1,55 kg
Geluidsdrukniveau (LpA)	72 dB(A)
Geluidsvermogensniveau (LwA)	83 dB(A)
Trillingen (boren metaal)	8,43 m/s² (K=1,5 m/s²)
Functies	Boren, schroeven/ losschroeven, voorwaarts/achterwaarts, snelheidsregelaar, LED-verlichting, spindelvergrendeling
Onderhoud	Reinigen met een droge doek, geen water of chemicaliën gebruiken; smering niet nodig
Veiligheid	Draag gehoorbescherming, gebruik de hulphandgreep, houd vast aan geïsoleerde oppervlakken
Meegeleverde accessoires	Accu en oplader inbegrepen afhankelijk van versie; eventueel riemhaak en bit-holder

Veelgestelde vragen - WX175.2 WORX

Waarom werkt de boormachine niet als ik de trekker indruk?

De schakelaar boven de trekker staat waarschijnlijk in de middelste stand (vergrendeld). Zet hem naar links of rechts en druk dan op de trekker. (Zie Fig. B)

Waarom stopt de boormachine voordat de schroef volledig is aangedraaid?

Controleer de stand van de koppelring (tussen boorhouder en behuizing). Stand 1 is het laagste koppel, stand 18/22 het hoogste. Het boorsymbool geeft het maximale koppel. Stel de ring in op een hogere waarde.

Waarom kan ik de accu niet in de oplader plaatsen?

De accu past maar in één richting. Draai hem tot hij vrij past; het rode lampje moet gaan branden om het laden aan te geven.

Wat zijn de oorzaken van verschil in accuduur?

Onvolledige laad-/ontlaadcycli of langdurige opslag kunnen de accuduur verkorten. Na meerdere volledige cycli kan de accuduur herstellen. Zware werkomstandigheden (grote schroeven in hard hout) ontladen de accu sneller. Laad niet onder 0°C of boven 45°C.

Hoe verander ik de draairichting?

Gebruik de schakelaar boven de trekker. Schuif hem naar links voor voorwaartse rotatie (vastdraaien), naar rechts voor achterwaartse rotatie (losdraaien). Verander nooit van richting terwijl de boorhouder draait.

Hoe selecteer ik de snelheid?

De boormachine heeft een tweesnelheidsbediening. Schuif de schakelaar: lage stand (1) voor hoog koppel en lage snelheid (0-600 tpm), hoge stand (2) voor hoge snelheid (0-2000 tpm). Pas de snelheid aan het materiaal en de boordiameter aan.

Waar dient de koppelinstelring voor?

Hiermee stelt u het schroefkoppel in om beschadiging van schroeven of materiaal te voorkomen. Draai de ring naar een cijfer (1 tot 18) voor toenemend koppel, of naar het boorsymbool voor maximaal koppel (boren).

Wat betekent het snel knipperen van het LED-lampje?

Het beveiligingssysteem schakelt de stroom uit bij overbelasting, oververhitting of een lege accu. Laat de trekker los en laat het gereedschap afkoelen. Als de accu leeg is, verwijder hem dan en laad hem op. Het lampje knippert 60 seconden en gaat dan uit.

Hoe onderhoud ik de boormachine?

Verwijder de accu voor onderhoud. Reinig het gereedschap met een droge doek; gebruik nooit water of chemische reinigingsmiddelen. De ventilatiesleuven moeten schoon blijven. Er zijn geen door de gebruiker te repareren onderdelen. Bewaar op een droge plaats.

Welke accessoires worden meegeleverd met model WX175.2?

De meegeleverde accessoires kunnen variëren per versie. Over het algemeen bevat het standaardmodel een accu en een oplader. Sommige verpakkingen kunnen een riemhaak en een bithouder bevatten. Raadpleeg de lijst op de verpakking of de handleiding voor de exacte inhoud.

GEBRUIKSAANWIJZING WX175.2 WORX

NL Oorspronkelijke gebruiksaanwijzing

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten

waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Los que reciben,

POSITEC Germany GmbH

Type WX175 WX175.1 WX175.2 WX175.9 (1 - aanduiding van de machinerie, code voor Accuboormachine) WX373 WX373.1 WX373.2 WX373.9 (3- aanduiding van machinerie, kenmerkend voor Accu Klopboor)

		WX175WX175.1	WX175.1	WX175.9	WX373WX373.2	WX373.1	WX373.9
Spanning voor de oplader		100-240V ~50/60Hz
Spanning		20V Max**
Toerental onbelast		0-600/0-2000/min
Aantal slagen onbelast / 0-9600/0-32000BPM
Aantal koppelstanden 18+1 22+1+1
Max. Koppel 60N.m
Spanwijdte boorhouder		13mm
Max.boorcapaciteit in	Staal 13mm
	Hout 40mm
	Metselwerk	/ 16mm
	Steen / 13mm
Gewicht		1.55kg	1.83kg	1.19kg	1.58kg	1.85kg	1.21kg

**Spanning gemeten zonder belasting. Beginspanning batterij bereikt maximum 20 volt. Nominale spanning is 18 volt.

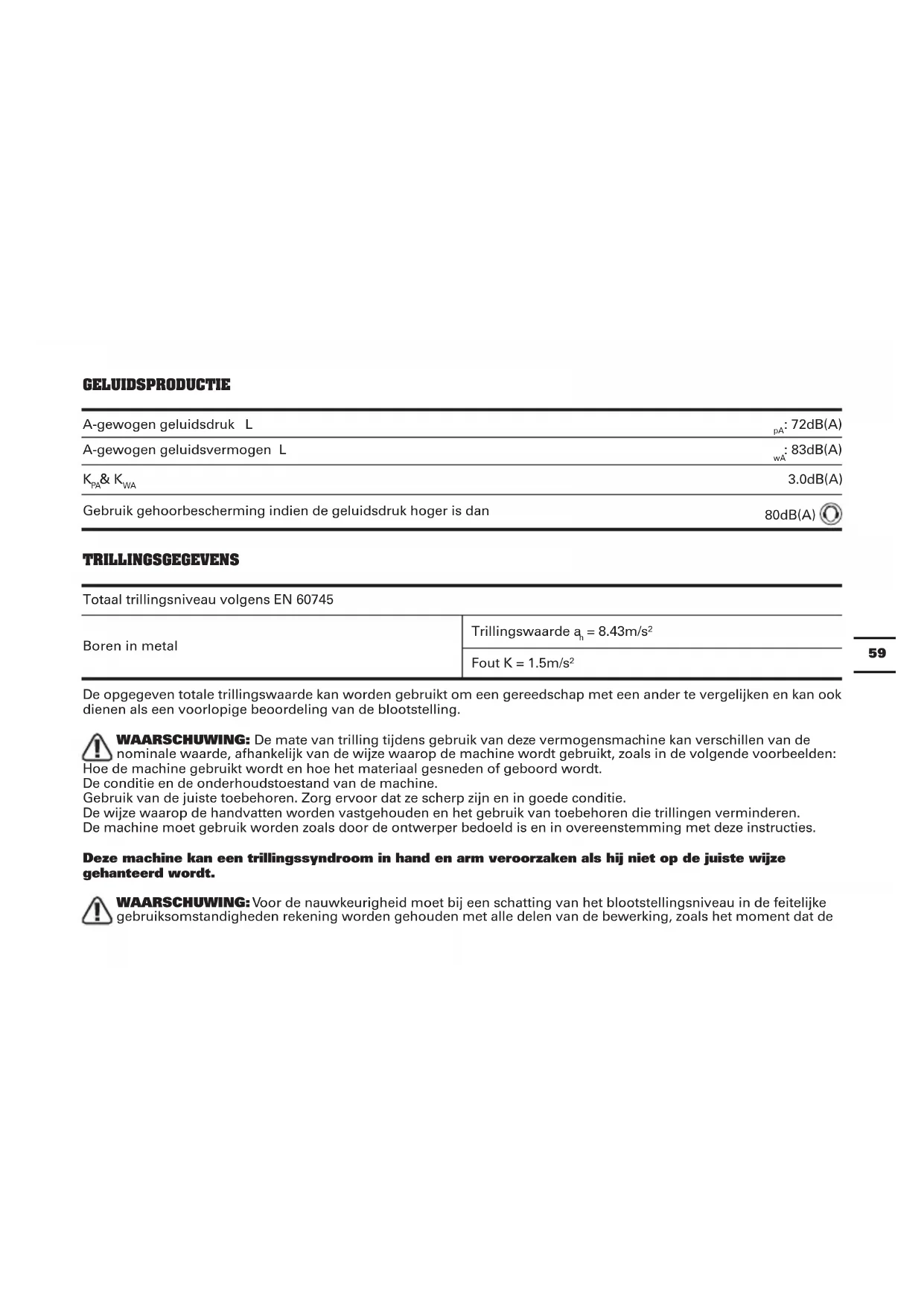

GELUIDSPRODUCTIE

A-gewogen geluidsdruk L	_pA : 72dB(A)
A-gewogen geluidsvermogen L	_wA : 83dB(A)
K_PA & K_WA	3.0dB(A)
Gebruik gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A) [IMAGE]

TRILLINGSGEGEVENS

Totaal trillingsniveau volgens EN 60745
Boren in metal	Trillingswaarde a_h = 8.43m/s^2
	Fout K = 1.5m/ s^2

De opgegeven totale trillingswaarde kan worden gebruikt om een gereedschap met een ander te vergelijken en kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De mate van trilling tijdens gebruik van deze vermogensmachine kan verschillen van de nominale waarde, afhankelijk van de wijze waarop de machine wordt gebruikt, zoals in de volgende voorbeelden:

Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt.

De conditie en de onderhoudstoestand van de machine.

Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie.

De wijze waarop de handvatten worden vastgehouden en het gebruik van toebehoren die trillingen verminderen.

De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies.

Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt.

WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de

machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen.

De blootstelling aan trillingen verminderen.

Gebruik ALTIJD scherpe beitels, boren en zaagbladen.

Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing).

Wordt de machine geregeld gebruikt, schaf dan toebehoren tegen trillingen aan.

Vermijd het gebruik bij temperaturen van 10°C of minder.

Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

TOEBEHOREN

	WX175	WX175.1	WX175.2	WX175.9	WX373	WX373.1	WX373.2	WX373.9
laadapparaat 1 1 1 / 1 1 1	/
Accu 2 1 2 / 2 1 2 /
Tweezijdige Koppen 1 1 1 1 1 1
Haak 1 1 1 1 1 1 1
Bitmagazijn 1 1 1 1 1 1 1	1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft gekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kijk op de verpakking van het accessoire voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

1. Draag oorbescherming bij het gebruik van de boormachine. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
2. Gebruik de meegeleverde hulphandvatten. Als u de controle verliest kan dat letsel veroorzaken.
3. Houd het gereedschap vast bij de geïsoleerde handgrepen wanneer de zaag in contact zou kunnen komen met verborgen leidingen of de eigen stroomdraad. Contact met een draad die onder stroom staat, zorgt ervoor dat de metalen delen van de machine ook onder stroom komen te staan, waardoor u een elektrische schok kunt krijgen.

VEILIGHEIDSINSTRUCTIES VOOR HET ACCUPACK

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden.
b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken.
c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht.
d) Stel accupacks niet bloot aan mechanische schokken.
e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt

met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts.
f) Raadpleeg meteen een arts wanneer een batterij of accupack is ingeslikt. g) Houd batterijcellen en accupacks schoon en droog.
h) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden.
i) Accupacks moeten voor gebruik worden opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.
j) Laat accupacks niet langdurig opladen als ze niet worden gebruikt.
k) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie.
I) Accupacks presteren het best bij normale kamertemperatuur (20°C ± 5°C).
m) Wanneer u accupacks wegwerpt, dient u accupacks van verschillende elektrochemische systemen van elkaar afgezonderd te houden.
n) Laad alleen op met een lader met de technische gegevens van WORX. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. Een lader voor één type accupack geschikt is kan een brandgevaar inhouden wanneer gebruikt met een ander type.
o) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur.
p) Houd accupacks buiten het bereik van kinderen.
q) Bewaar de oorspronkelijke instructies van het product voor latere gebruik.
r) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is.
s) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat.

SYMBOLLEN

	Om het risico op letsels te beperken, moet u de gebruikershandleiding lezen.
	Waarschuwing
	Draag gehoorbescherming
	Draag een veiligheidsbril
	Draag een stofmasker
	Draag beschermende handschoenen
	Niet blootstellen aan regen of water
	Niet in brand steken
	Batterijen niet weggooien. Breng lege accu’s naar een recyclecentrum of inzamelpunt voor chemisch afval bij u in de buurt.
	Klopboren

	Schroeven
	Boren
	Hout
	Metaal
	Brik
	Hoge snelheid
	Lage snelheid
	Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.
	xINR18/65-y: Cilindrische lithiumionbatterijcellen met maximale diameter van 18mm en maximale hoogte van 65mm; “x” staat voor een aantal cellen dat in serie is aangesloten, blanco indien 1; “-y” staat voor een aantal cellen dat parallel is aangesloten, leeg indien 1.

BEDIENINGSINSTRUCTIES

OPMERKING: Lees voor het gebruik van het gereedschap aandachtig het instructieboekje.

De machine is bestemd voor het indraaien en losdraaien van schroeven en voor het boren in hout, metal en kunststof.

GEBRUIK VOLGENS BESTEMMING(VOORWX373 WX373.1 WX373.2 WX373.9)

Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof.

ASSEMBLAGE EN BEDIENING

ACTIE FIGUUR
VOOR GEBRUIK
Controle van de staat van de accu Zie Fig. A1
De accu verwijderen Zie Fig. A2
De batterij opladen Zie Fig. A3
De accu installeren Zie Fig. A4
ASSEMBLAGE

AANPASSEN VAN DE BOORHOUDER

WAARSCHUWING: Zet bij het vervangen van

af van de stroomtoevoer. Controleer voor ingebruikname altijd of de bit goed vast zit. Beschadigde boorhouders of bits kunnen verwondingen veroorzaken.

Het uitnemen van bits Zie Fig. B1
Het aanbrengen van bits Zie Fig. B2
Montage van de riemhaak en het bitmagazijn	Zie Fig. C1, C2, C3, C4
BEDIENING
VOOR/ACHTERWAARTSE ROTATIE INSTELLEN⚠️ WAARSCHUWING: Verander nooit de draairichting terwijl de boormachine draait, wacht tot deze is gestopt!	Zie Fig. D1, D2, D3
2-TRAPS TANDWIELOVERBRENGING	Zie Fig. E
INSTELLING VAN HET KOPPEL EN HET BOREN, SCHROEVEN OF KLOPBOREN	Zie Fig. F1, F2, F3
DE AAN/UITKNOP BEDIENEN⚠️ WAARSCHUWING: Niet langdurig gebruiken met een lage snelheid vanwege de warmte die daardoor wordt gegenereerd.	Zie Fig. G

LED-CONTROLELAMPJE (Zie Fig. G)

Vóór het gebruik wordt het LED-lampje geactiveerd wanneer de Aan-/uit-schakelaar licht wordt ingedrukt. 20 seconden nadat de Aan-/uit-schakelaar is losgelaten, dooft dit lampje automatisch.

WAARSCHUWING: Om de lamp in te schakelen, drukt u op de aan/uit-schakelaar en controleert u of de rotatiebesturing vooruit/achteruit in de positie rechts/links staat.

Het gereedschap en de accu zijn voorzien van een beschermingssysteem. Als de LED-diode 60 seconden snel knippert en vervolgens uitgaat, sluit dit systeem de stroomtoevoer vanuit accu naar het gereedschap automatisch af, om zo de levensduur van de accu te verlengen. Het gereedschap komt tijdens het gebruik automatisch tot stilstand als het wordt blootgesteld aan een van de volgende omstandigheden:

- Overbelasting: Het gereedschap wordt gebruikt op een manier die afname van een abnormaal grote hoeveelheid stroom veroorzaakt. Laat in dit geval de trekker los en stop het gebruik van het gereedschap, dat de overbelasting veroorzaakte. Druk de trekker vervolgens in om het gereedschap weer op te starten.

- Oververhitting: In dit geval, d.w.z. als het gereedschap niet meer opstart, zijn het gereedschap en de accu oververhit. Laat het gereedschap en de accu afkoelen voordat u de trekker opnieuw indrukt.

- Lage accuspanning: De restcapaciteit van de accu is te laag en het gereedschap zal met deze accu niet meer functioneren. Neem de accu in dit geval uit het gereedschap en laad hem opnieuw op.

PROBLEEMOPLOSSINGEN

1. WAAROM SCHAKELT DE BOORMACHINE NIET IN ALS IK OP DE SCHAKELAAR DUW?

De knop voor het kiezen van de draairichting, bovenop de schakelaar, is vergrendeld. Zet de knop in de gewenste stand, druk de trekker in en de boor begint te draaien. (Zie Fig.B)

2. WAAROM STOPT DE BOORMACHINE VOORDAT DE SCHROEF HELEMAAL VASTZIT?

Controleer de koppelstand van de koppelstelring. De koppelstelring bevindt zich tussen de boorhouder en de behuizing van de boor. Stand 1 is het laagste koppel (voor schroeven draaien) en stand 18/22 is het hoogste koppel (voor schroeven draaien). Stand is om te boren. Stand is om te klopboren. Stel de koppelstelring in op een hogere stand om het beste resultaat te verkrijgen. (Zie Fig.E)

3. WAAROM KAN IK HET ACCUPACK NIET IN DE OPLADER DUWEN?

De accu kan maar op één manier in de lader geschoven worden. Draai de accu om totdat deze in de sleuf geschoven kan worden. Als de accu oplaadt, moet het rode lampje branden.

Problemen met de oplaadtijden, zoals hierboven, en als u het accupack lange tijd niet gebruikt hebt, verkorten de werkduur van het accupack. Dit kan worden gecorrigeerd door het accupack een paar keer op te laden en weer leeg te laten lopen doordat u de zaag heeft gebruikt. Laad het accupack niet op bij temperaturen onder de 0°C en boven de 45°C aangezien dit een slecht effect heeft op de prestaties.

ONDERHOUD

Verwijder het accupack uit de boormachine voordat u instellingen verandert, onderhoud pleegt of een onderdeel repareert.

Dit elektrische gereedschap hoeft niet extra gesmeerd of onderhouden te worden.

Dit gereedschap bevat geen onderdelen waaraan de gebruiker onderhoud kan of moet uitvoeren. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap.

Veeg het schoon met een droge doek. Bewaar uw elektrische gereedschap altijd op een droge plek. Houd de ventilatiegleuven van de motor schoon. Houd alle bedieningselementen vrij van stof.

BESCHERMING VAN HET MILIEU

Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten

waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product,

Beschrijving Accuboormachine

Type WX175 WX175.1 WX175.2 WX175.9 (1 - aanduiding van de machinerie, code voor Accuboormachine)

WX373 WX373.1 WX373.2 WX373.9 (3-aanduiding van machinerie, kenmerkend voor Accu Klopboor)

Functie Boren

Overeenkomt met de volgende richtlijnen

2006/42/EC

2011/65/EU

2014/30/EU

Standaards in overeenstemming met

EN 55014-1

EN 55014-2

EN 60745-1

EN 60745-2-1

EN 60745-2-2

De persoon die bevoegd is om het technische bestand te compileren,

Naam: Russell Nicholson

Adres: Positec Power Tools (Europe) Ltd, PO Box 6242, Newbury, RG14 9LT, UK

Suzhou 2015/04/05

Allen Ding

Plaatsvervangend Chief Ingenieur, Testen en

1. UCHWYT
2. REGULOWANE SPRZĘGŁO
3. STEROWANIE BIEGAMI
4. PRZEŁĄCZNIK STEROWANIA KIERUNKIEM OBROTÓW ORAZ BLOKADA
5. MIEJSCA UCHWYTÓW
6. POJEMNIK BATERYJNY *
7. HACZYK NA PASEK
8. ZATRZASK POJEMNIKA BATERYJNEGO
9. ŚWIATŁO LED
10. WŁĄCZNIK/WYŁĄCZNIK
11. UCHWYT NARZĘDZI
12. WSKAŻNIK POJEMNOŚCI AKUMULATORA*(TYLKO W WX373 WX373.1 WX175 WX175.1)

DANE TECHNICZNE

Voorzichtig behandelen.

Beschadigde accu niet opladen of transporteren.

Brandgevaar.
