| Tipo di prodotto | Avvitatore a impulsi senza fili |
| Marca | Metabo |
| Modello | SSD 12 |
| Alimentazione | Batteria Li-Ion (tensione max. 12 V, nominale 10,8 V) |
| Tipo di batteria | Li-Power, LiHD (compatibile CAS) |
| Peso | Circa 1 kg (con batteria piccola) |
| Alloggiamento utensile | Esagono cavo per inserti esagonali |
| Senso di rotazione | Reversibile (destra/sinistra) con sicurezza di trasporto |
| Variazione di velocità | Tramite pressione sul grilletto (progressiva) e preselezione elettronica (secondo versione) |
| Coppia di serraggio | Regolabile tramite preselezione o pressione sul grilletto |
| Illuminazione | Spia LED (non guardare direttamente) |
| Indicatore di carica | Indicatore di capacità e segnalazione sulla batteria |
| Protezione | Arresto automatico in caso di sovraccarico, scarica totale o surriscaldamento |
| Sicurezza | Leggere il manuale, indossare protezioni per l'udito, utilizzare batterie e accessori originali Metabo |
| Manutenzione | Rimuovere la batteria prima della pulizia; pulire con un panno asciutto; non aprire la batteria |
| Temperatura di funzionamento | Da -20 °C a 50 °C (prestazioni ridotte sotto 0 °C) |
| Temperatura di stoccaggio | Da 0 °C a 30 °C |
| Pezzi di ricambio | Disponibili su www.metabo.com |
| Riparabilità | Riparazioni da un elettricista autorizzato Metabo |
| Norme | Conforme alle direttive CE, EN 62841 |
Domande frequenti - SSD 12 METABO
Domande degli utenti su SSD 12 METABO
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Avvitatore in formato PDF gratuitamente! Trova il tuo manuale SSD 12 - METABO e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. SSD 12 del marchio METABO.
MANUALE UTENTE SSD 12 METABO
it Istruzioni originali 21
es Manual original 25
pt Manual original 29
sv Bruksanvisning i original 33

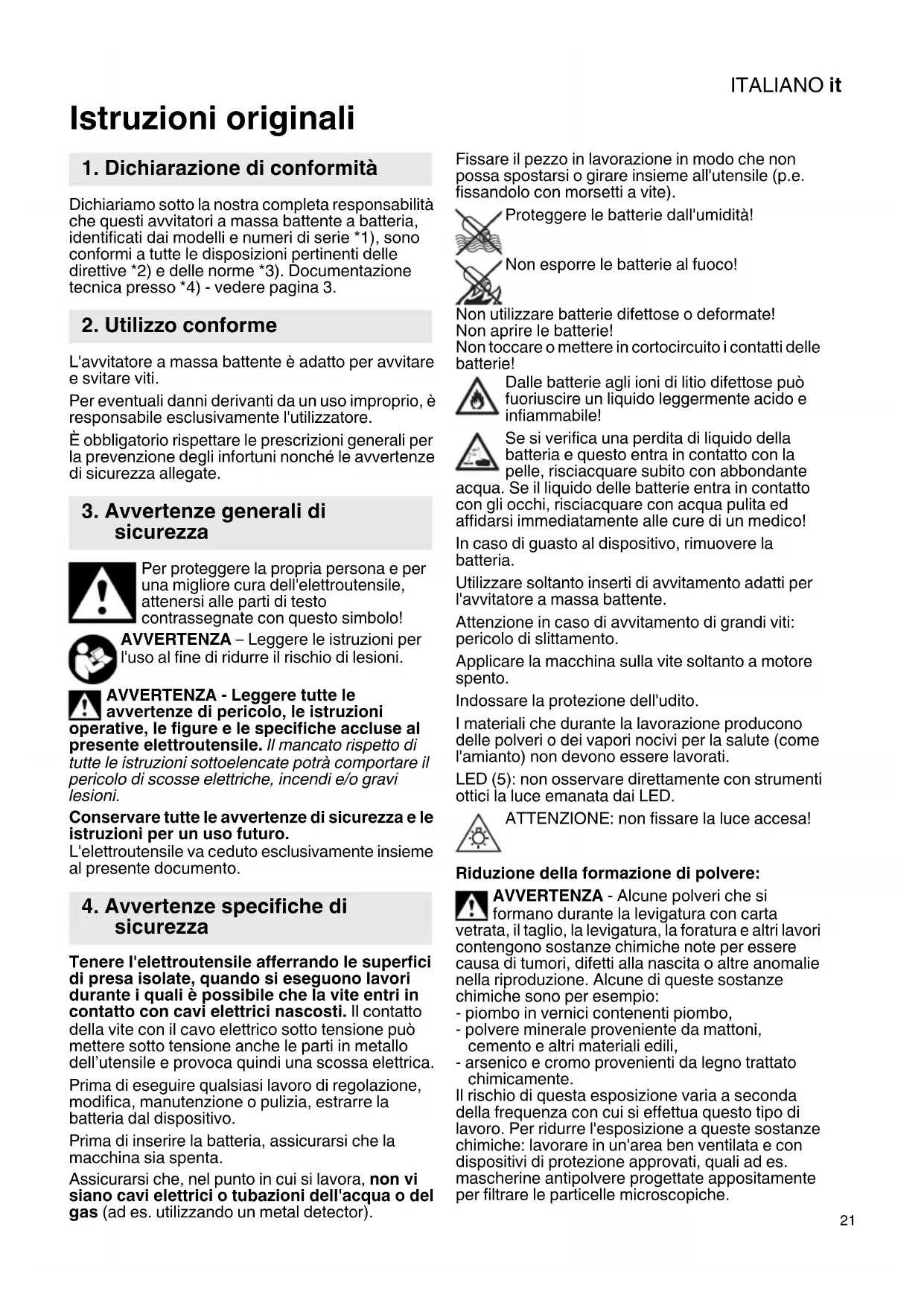

Istruzioni originali
1. Dichiarazione di conformità
Dichiariamo sotto la nostra completa responsabilità che questi avvitatori a massa battente a batteria, identificati dai modelli e numero di serie 1), sono conformi a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4)- vedere pagina 3.
2. Utilizzo conforme
L'avvitatore a massa battente è adatto per avvitare e svitare viti.
Per eventuali danni derivanti da un uso improprio, è responsabile esclusivamente l'utilizzatore.
E obblatorio rispetto le prescrizioni generali per la prevenzione degli infortuni nonché le avventenze di sicurezza allegate.
3. Avvertenze generali di sicurezza
Per proteggere la propria persona e per una migliorie cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo!
VERTENZA - Leggere le istruzioni per so al fine di ridurre il rischio di lesioni.
AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni
operative, le figure e le specifiche accluse al presente elettROUTENSILE. Il mancato rispetto di tutte le istruzioni sottoelencate potra comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni.
Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.
L'electroutensile va ceduto esclusivamente insiemal presente documento.
4. Avvertenze specifiche di sicurezza
Tenere l'electroutensile afferrando le superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che la vite entri in contatto con cavi elettrici nascosti. Il contatto della vite con il cavo elettrico sotto tensione cuiMETTERETOTTE TENSIONE ANCHELE partI IN METTLO dell'utensile e provoca quindi una scossa elettrica.
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo.
Prima di insere la batteria, assicurarsi che la macchina sia spenta.
Assicurarsi che, nel punto in cui si lavora, non visiano cavi elettrici o tubazioni dell'acqua o del gas (ad es. utilizzato un metal detector).
Fissare il pezzo in lavorazione in modo che non possa spostarsi o girare insieme all'utensile (p.e. fissandolo con morsetti a vite).
Proteggere le batterie dall'umidità!
Non esporre le batterie al fuoco!
Nonutilizzarebatteriedifettoseodeformate! Nonaprerelebattery!
Non toccare o mettere in cortocircuito i contatti delle batterie!
Dalle batterieagliioni dlitio difettosepuo fuoriuscire un liquido leggermente acido e infiammabile!
Se si verifies una perdita di liquido della batteria e quello entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita ed affidavitri immediatamente alle cure di un medico!
In caso di guasto al disposativo, rimuovere la batteria.
Utilizzare sostanto inserti di avvitamento adatti per l'avvitatore a massa battente.
Attenzione in caso di avvitamento di granidi viti: pericolo di slittamento.
Applicare la macchina sulla vite sostanto a motore spento.
Indossare la protezione dell'udito.
I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come l'ammando) non devono essere lavorati.
LED (5): non osservare direttamente con strumenti ottici la luce emanata dai LED.
ATTENZIONE: non fissare la luce accesa!
Riduzione della formazione di polvere:
AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio:
- piombo in vernici contenti piombo,
- polvere minerale proveniente da mattoni, cemento e altri materiali edili.
- arsenico e cromo provenienti da legno trattato chimicamente.
Il rischio di但这a esposizione varia a seconda della frequenza con cui si effettua quello tipo di lavoro. Per ridurre l'esposizione a queste sostanze chimiche: lavorare in un'area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvero progettate appositamente per filtrare le particelle microscopiche.
ITALIANOit
Cio valeanche per la polvere proveniente da altrimateriali,come ad es.alcuni tipi di legno (come la polvere di quercia o di faggio),metalli,amianto.
Altre malattie note sono ad es.le reazioni allergiche e le malattie alle vie respiratoria.Impedire alla polvere di raggiungere il corpo.
Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento).
Raccogliere le particelle formatesi, evitando che si depositino nell'ambiente circostante.
Per lavori speciali, utilizzare accessori adeguati. In quello modo, nell'ambiente si diffonde in maniera incontrlata una minore quantità di particelle.
Utilizzato unsystemadiaspirazioneadatto.
Ridurre la formazione di polvere procedendo come segue:
- Non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di se o sulle persona che si trovano nelle vicinanze, né sulla polvere depositata.
- Utilizzare un impianto di aspirazione e/o un depuratore d'aria.
- Ventilare bene il luogo di lavoro e tenerlo pulitotramite aspirazione.Passando la scopa o soffiando si provoca un movimento vorticoso della polvere.
- Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare.
Trasporto delle batterieagli ioni di litio:
La spedizione delle batterieagli ioni di litio e soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481).Per la spedizione di batterieagli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventually informazioni alla ditta di trasporti incaricata. L'imballaggio certificato è disponibile presso Metabo.
Inviate le batterie solo se l'alloggiamento è intatto e non presente perdite. Rimuoverve la batteria dal disposativo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
5. Sintesi
Vedere pagina 2. (figura a titolo di esempio)
1 Alloggiamo ad esagono cavo per inserti di avvitamento esagonali
2 Manicotto di bloccaggio
3 Commutatore del senso di rotazione / sicurezza per il trasporto
4 Pulsante interrupttre
5 LED
6 Tasto per la preselezione del numero di giri e del livello della coppi di serraggio
7 B a t t e r i a *
8 Tasto dell'indicatore di energia *
9 Indicatore di energia e del livello di carica *
10 Impugnatura (superficie di presa)
11 Tasto di sbloccaggio della batteria
12 Gancio da cintura (applicare come rappresentato in figura)
13 Alloggiamento inserti (applicare come rappresentato in figura) *
- in funzione della dotazione / in funzione del modello
6. Messa in funzione/regolazione
Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo. Prima di insereire la batteria, assicurarsi che la macchina sia spenta.
6.1 Sistema di monitoraggio multifunzionale del disposativo
Il dispositivo si spegne automaticamente, quando l'electronica attiva la modalità Protezione automatica. Viene emesso un segnale di avvertimento (segnale continuo). Questo ha una durata max. di 30 secondi o si spegne in seguito al rilascio del pulsante interrottore (4).
Nonostante questa funzione di sicurezza, in particolari situazioni cui verificarsi un sovraccarico, con seguente danneggiamento del dispositivo.
Cause esoluzioni:
- Batteria quasi scarica (I'electronica protege la batteria da eventuali danni dovuti al completo scaricamento).
Se la batteria è quasi scarica, delve essere ricaricata!
- Un sovraccarico continuo del dispositivo provoca una disattivazione per surriscaldamento.
Lasciar raffreddare la macchina o la batteria.
Note: la macchina si raffredda più velocemente, se la si fa girare a vuoto.
6.2 Batteria
Prima dell'utilizzo, ricaricare la batteria
(7).Ricaricare la batteria in caso di efficienza ridotta.
Le istruzioni di ricarica della batteria sono contente nelle istruzioni per l'uso del caricabatteria Metabo.
Le batterieagliioni di litio "Li-Power, LiHD"
sono dotate di un indicatore di energia e di segnalazione (9):
- Premere il tasto (8) e il livello di carica viene visualizzato delle spi LED.
- Se un LED lampeggia, significica che la batteria è quasi scarica e dev'essere ricaricata.
Rimozione:
Premere il tasto di sbloccaggio (11) ed estrarre la batteria (7) tirandola in avanti.
Inserimento:
Spingere la batteria (7) sino a farla scattare in posizione.
6.3 Regolazione del senso di rotazione e della sicurezza per il trasporto (blocco d'avviamento)
Azionare il commutatore del senso di rotazione / sicurezza per il trasporto (3) solo a motore fermo!
Azionare il commutatore del senso di rotazione / sicurezza per il trasporto (3).
R = funzionamento destorroso impostato (avvitamento viti)
L = funzionamento sinistrorso impostato (svitamento viti)
0 = posizione centrale: sicurezza per il trasporto (blocco avviamento) impostata
6.4 Accensione e spegnimento
Accensione: premere il pulsante interruttre (4).
Spegnimento: rilasciare il pulsante interrottore (4).
6.5Numero di giri / coppia di serraggio
Il numero di giri e la coppià di serraggio sono in correlazione diretta. Minore è il numero di giri, più Bassa è la coppià di serraggio.
È possibile influire nei seguenti modi sulla coppià di serraggio:
1) Preselezionando la copbia di serraggio massima (SOLO per PowerMax SSD 12 BL)
Azionando il tasto (6) è possibile scegliere tra 2 livelli di velocità / coppi di serraggio. Le coppie di serraggio massime sono riportate nella tabella a pagina 3 (M_max) .
L'accensione del tasto (6) indica il livello impostato: nessuna accensione = numero di giri max. / coppi di serraggio max.
accensione fissa = numero di giri basso / coppia di serraggio Bassa
2) Modificando in modo continuo la copbia di serraggio
(perPowerMaxSSD12ePowerMaxSSD12BL)
Il numero di giri e la coppià di serraggio si possono modificare in modo continuo premendo con più o meno forza il pulsante interrottore (4), per adattare l'utensile alle condizioni di lavoro.
Consiglio: effettuare un avvitamento di prova per rilevare l'impostazione corretta.
6.6 Sostituzione dell'inserto di avvitamento Inserimento dell'inserto di avvitamento:
spingere in avanti il manicotto di bloccaggio (2) e inserire l'inserto di avvitamento fino alla battuta. Rilasciare il manicotto di bloccaggio (2).
Verificare se l'inserto di avvitamento è positizzato correttamente nella sua sede, dolo.
Rimozione dell'inserto di avvitamento: spingere in avanti il manicotto di bloccaggio (2) e rimuovere l'inserto.

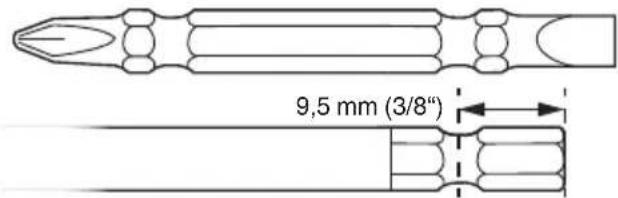

Utilizzare sostanto inserti che abbiano i seguenti codoli:
L'inserto di avvitamento utilizzato deve essere adatto alla vite.
Nonutilizzare inserti danneggiati.
7. Utilizzo
Sostenere il dispositivo dritto e orientato verso la vite.

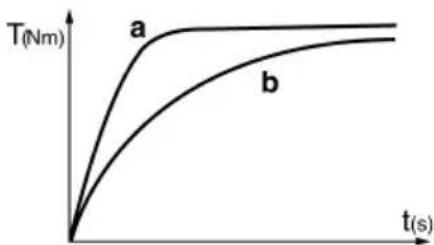

Il processo di avvitamento si suddivide in 2 parti: avvitamento della vite e serraggio della vitetramite il meccanismo di percussione.
La copbia di serraggio dipende alla durata del colpo.
Dopo circa 5 secondi di funzionamento ad impulsi, si raggiunge la coppia di serraggio massima. Il numero di giri dipende dall'applicazione:
In caso di avvitamento duro (in materiali duri, come metallo), la coppia di serraggio massima si raggiunge gli后再o una breve durata dei colpi (a). In caso di avvitamento morbido (in materiali teneri, come il legno), è necessaria una durata dei colpi maggiore (b).
Consiglio: effettuare un avvitamento di prova per verificare l'esatta durata necessaria del funzionamento a impulsi.
Attenzione! In caso di viti piccole, la copbia di serraggio massima cui si raggia in mezzo di 0,5 secondi di percussione.
-
Pertanto, osservare attendamente la durata dell'avvitamento.
-
Per PowerMax SSD 12 BL: impostare sul tasto (6) un livello adequato (vedi capitolo 6.5).
-
Regolare la coppià di serraggio con cautela esercitando una pressione più o meno elevata sul pulsante interrottore (4), al fine di non danneggiare la vite o di non spanare la testa della vite.
8. Accessori
Utilizzare sostanto batterie e accessori originali Metabo o CAS (Cordless Alliance System).
ITALIANOit
Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso.
Vedere pagina 4.
A Caricabatterie
B Batterie di diverse capacità Utilizzare solo batterie con la tensione adatta al proprio elettroutensile.
C Inserti di avvitamento
La gamma completa degli accessori è disponibile all'indirizzo www.metabo.com oppure nel catalogo.
9. Riparazione
Le eventuali riparazioni degli eletttroutensili devono essere eseguite esclusivamente da elettriciisti specializzati.
Nel caso di eletttroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il site www.metabo.com.
Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.
10. Rispetto dell'ambiente
Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di macchine fuori servizio, imballaggi e accessori.
Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo!
Non gettare le batterie in acqua.
Solo per i Paesi UE: non smaltire gli eletttroutensili tra i rifiuti domestici! Secondo la Direttiva europea 2012/19/UE sugli utensili elet
trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di ricericlaggio eco-compatible.
Prima di effettuare lo smaltimento, scaricare la batteria all'interno dell'elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con nastro adesivo).
11. Dati tecnici
Spiegazioni relative ai dati riportati a pagina 3.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.
U = tensione
(tensione max. = 12 V,
tensione nominale = 10,8V
n_0 = numero di giri a vuoto
S = p
H = portautensili del dispositosivo m = peso (con la batteria piu pica
M_max = coppi di serraggio max.
Valori misurati a norma EN 62841.
Temperatura ambiente consentita durante il funzionamento: da -20^ a 50^ (con temperature inferiori a 0^ le prestazioni sono limitate).
Temperatura ambiente consentita durante lo stoccaggio: da 0^ a 30^
-
- corrente continua
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).
Valori di emissione Questi valori consent
Questi valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini da una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzato.
Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolo secondo la norma EN 62841:
a_h =valore di emissione vibratione (ancoranti a vite)
K_h = incertezza (vibrazioni)
Livello sonoro classe A tipico:
LpA = livello di pressione acustica
LWA^ = livello di potenza acustica
KpA K_WA = incertezza (livello sonoro)
Indossare la protezione dell'udito!
