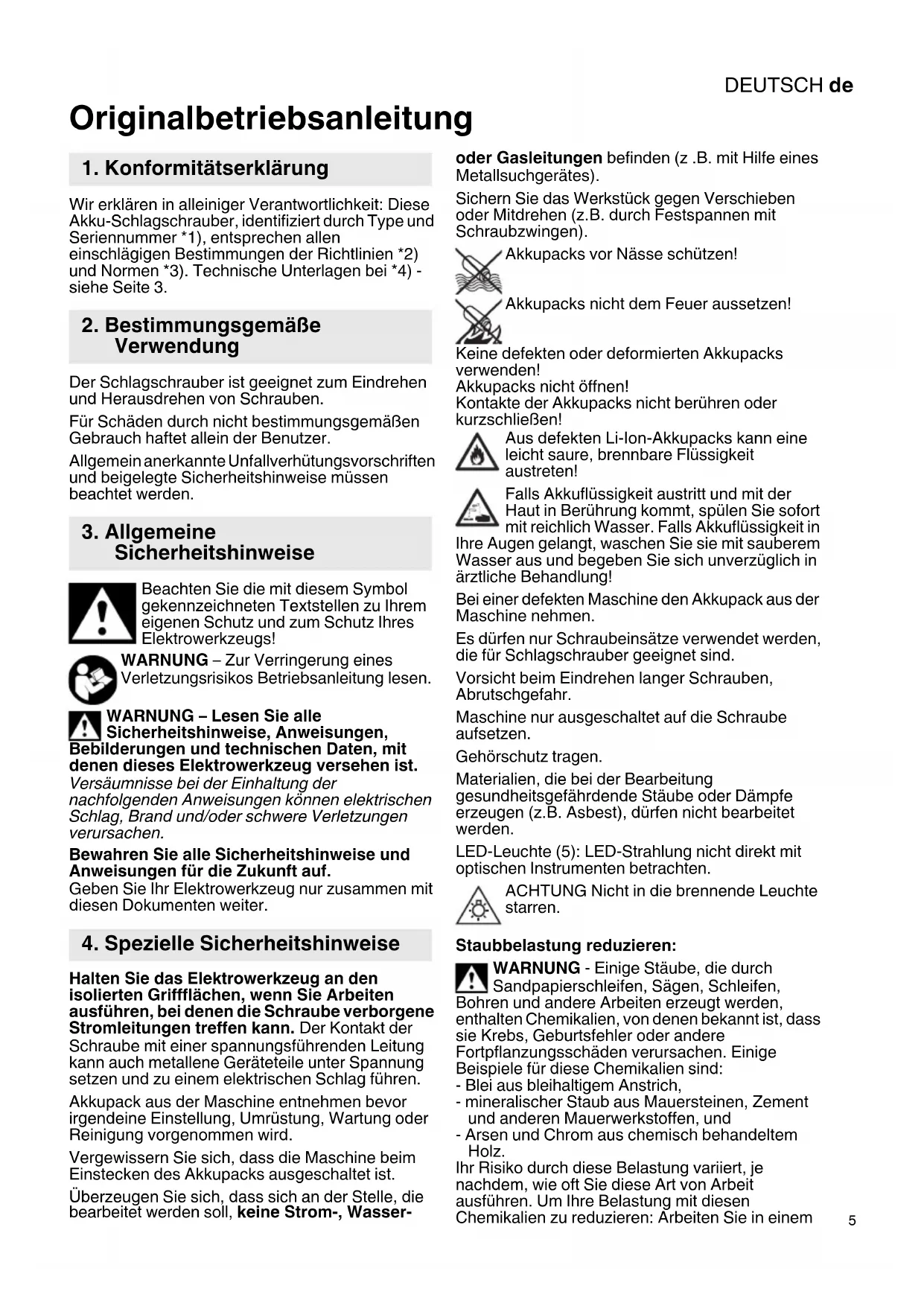

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Akku-Schlagschrauber, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlädigen Bestimmungen der Richtlinien *2) und Normen *3).Technische Unterlagen bei *4)- siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Der Schlagschrauber ist geeignet zum Eindreten und Herausdrehen von Schrauben.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING - Lesen Sie alle Sicherheitshinweise, Anweisungen, Forderungen und technischen Daten, mit den diesen Elektrowerkzeug verstehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen die Schraube verborgene Stromleitungen treffen kann. Der Kontakt der Schraube mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Akkupack aus der Maschine entnehmer bevor irgendene Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird.

Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-

oder Gasleitungen befinden (z .B. mit Hilfe eines Metalsuchgerätes).

Sichern Sie das Werkstück gegen Verschieben oder Mitdrehen (z.B. durch Festspannen mit Schraubzwingen).

Akkupacks vor Nasse schützen! Akkupacks nicht dem Feuer aus

Keine defekten oder deformierten Akkupacks verwenden!

Akkupacks nicht offen!

Kontakte der Akkupacks nicht berühren oder kurzschreiben!

Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, sollen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in arztliche Behandlung!

Bei einer defekten Maschine den Akkupack aus der Maschine halten.

Es dürfen nur Schraubeinsätze verwendet werden, die für Schlagschrauber geeignet sind.

Vorsicht beim Eindrehen langer Schrauben, Abrutschgefahr.

Maschine nur ausgeschaltet auf die Schraube aufsetzen.

Gehorschutz tragen.

Materialien, die bei der Bearbeitung gesundheitsgeführende Stäube oder Dämpfe erzeugen (z.B. Asbest),)dürfen nicht bearbeitet werden.

LED-Leuche (5): LED-Strahlung nicht direkt mit optischen Instrumenten betrachten.

ACHTUNG Nicht in die brennende Leuchte starren.

Staubbelastung reduzieren:

WARNING - Einige Stäube, die durch Sandpapierschleifen, Sagen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bereits natisdassie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele fur diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,

• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und

• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführten. Um ihre Belastung mit diesen

Chemikalien zu reduzieren: Arbeitsen Sie in einem

DEUTSCHde

gut belufteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies giltEbenso fur Staube von weiteren Werkstoffen, wie z. B. eine Holzarten (wie Eichenoder Buchenstaub), Metalle, Asbest. Weitere betranne Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehor. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub halten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

Transport von Li-Ion-Akkupacks:

Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrungsrecht (UN 3480 und UN 3481). Klaren Sie beim Versand von Li-Ion Akkupacks die aktuell gultigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich.

Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine führen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

5. Überblick

Siehe Seite 2. (Abbildung beiselhaft)

1 Innensechskant-Aufnahme fur Sechskant-Schraubeinsätze
2 Verriegelungshülse
3 Drehrrichtungsumschalter / Transportsicherung
4 Schalterdrücker

5 L E D - L e u c h t e

6 Taste zur Vorwahl der Drehzahl- und Anziehdrehmomentstufe

7 Akkupack*
8 Taste der Kapazitätsanzeige *
9 Kapazitäts- und Signalanzeige *

10 Handgriff (Griffläche)

11 Taste zur Akkupack-Entriebelung
12 Gurtelhaken (wie gezeigt anbringen) *
13 Bit-Depot (wie gezeigt anbringen) *
* ausstattungsabhängig / modellabhängig

6. Inbetriebnahme/Einstellung

Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung,

Wartung oder Reinigung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist.

6.1 Multifunktionales Überwachungssystem der Maschine

Schaltet sich die Maschine selbstständig aus, dann hat die Elektronik den Selfschnitts

Modus aktiviert. Es ertont ein Warnsignal (Dauerpiepsen). Dieses goes nach max. 30 Sekunden oder nach Loslassen des Schalterdrückers (4) aus.

Trotz dieser Schutzfunktion kann bei bestimmen Anwendungen eine Überlastung

und als Folge dessen eine Beschädigung der Maschine auftreten.

Ursachen und Abhilfe:

1. Akkupack fast leer (Die Elektronik schützt den Akkupack vor Schaden durch Tiefstentladung). Ist der Akkupack fast leer, muss er wieder aufgeladen werden!
2. Länger andauernde Überlastung der Maschine führt zur Temperaturabschaltung.
   Lassen sie Maschine oder Akkupack abkühlen.
   Hinweis: Die Maschine kuhlst Schneller ab, wenn man sie im Leerlauf laufen lasst.

6.2 Akkupack

Vor der Benutzung den Akkupack (7) aufladen.Laden Sie den Akkupack bei Leistungsabfall wieder auf.

Anweisungen zum Laden des Akkupacks finden Sie in der Betriebsanleitung des Metabo-Ladegerates.

Li-Ion-Akkupacks „Li-Power, LiHD“ haben eine Kapazitäts- und Signalanzeige (9):

• Taste (8) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt.
• Blinke eine LED-Leuche, ist der Akkupack fast leer und muss wieder aufgeladen werden.

Entnehmen:

Taste zur Akkupack-Entriegelung (11) drücken und Akkupack (7) nach vorne Herausziehen.

Einsetzen:

Akkupack (7) bis zum Einrasten aufschieben.

6.3 Drehrichtung, Transportsicherung (Einschalsperre) einstellen

Drehrichtungsumschafter / Transport-sicherung (3) nur bei Stillstand des Motors betätigten!

Drehrichtungsumschalter / Transportsicherung (3) betätigten.

R = Rechtslauf eingestellt (Schrauben eindreten)

L = Linklaufeingestellt (Schrauben ausdrehen)

0 = Mittelstellung: Transportsicherung (Einschaltspierre) eingestellt

6.4 Ein-, Ausschalten

Einschalten: Schalterdrücker (4) drücken.

Ausschalten: Schalterdrücker (4) loslassen.

6.5 Drehzahl / Anziehdrehnoment

Drehzahl und Anziehdrehmoment haben einen direkten Zusammenhang. Jekleiner die Drehzahl,除去 niedriger das Anziehdrehmoment.

Das Anziehdrehmoment wird auf folgende Arten beeinflusst:

1) Maximales Anziehdrehnoment vorwahlen (NUR bei PowerMax SSD 12 BL)

Durch Drucken der Taste (6) konnen Sie zwischen 2 Drehzahl-/Anziehdehrmoment-Stufen wahlen. Die maximalen Anziehdehrmamente stehen in der Tabelle auf Seite 3 (M_max) .

Durch Leuchten der Taste (6) wird angezeigt, welche Stufe eingestellt ist:

kein Leuchten = max. Drehzahl / max. Anziehdrehnoment

Dauerleuchten = niedrige Drehzahl / niedriges Anziehdrehmoment

2) Anziehdehrmoment stufenlos verändern (bei PowerMax SSD 12 und PowerMax SSD 12 BL)

Drehzahl und Anziehdehrmoment setzen sich durch mehr oder weniger starkes Eindrücken des Schalterdrückers (4) stufenlos verändern und so den Arbeitsbedingungen anpassen.

Empfehlung: Ermitteln Sie die richtige Einstellung durch eine Probeschraubung.

6.6 Schraubeinsatz wechseln

Schraubeinsatz einsetzen: Verriegelungshülse (2) nach vorne schiben und Schraubeinsatz bis zum Anschlag einsetzen. Verriegelungshülse (2) loslassen.

Durch Ziehen am Schraubeinsatz dessen korrekten Sitz prufen.

Schraubeinsatz entnehmer: Verriegelungshülse (2) nach vorne schieben und Schraubeinsatz entnehmer.

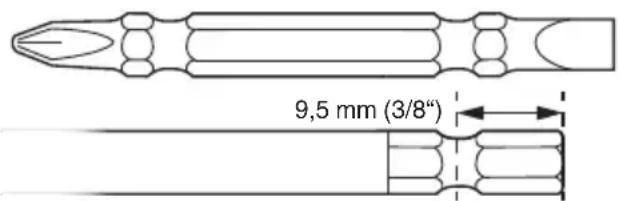

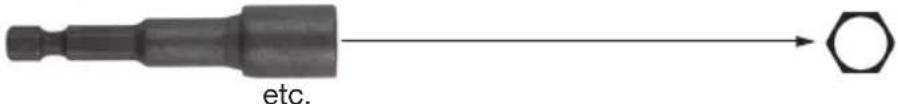

Nur Schraubeinsätze verwenden, die solche Einsteckenden haben:

Der verwendete Schraubeinsatz muss zur Schraube passen.

Ein beschädigter Schraubeinsatzarf nicht verwendet werden.

7. Benutzung

Die Maschine gerade auf die Schraube gerichtet halten.

Der Schraubvorgang besteht aus 2 Teilen:
Schraube eindrehen und
Schraube festziehen durch das Schlagwerk.

Das Anziehrehmoment ist abhängig von der Schlagdauer.

Nach ca. 5 Sekunden Schlagdauer ist das große Anziehdrehnoment erreicht.

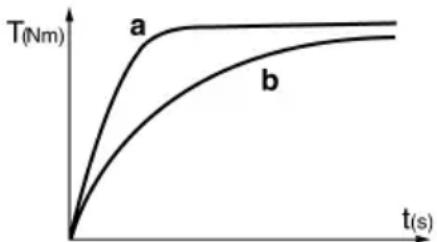

Der Drehmomentverlauf ist vom Anwendungsfall abhängig:

Beim harten Schraubfall (Verschraubungen in hartem Material wie z.B. Metall) ist das maximale Anziehdrehmoment bereits nach kurzer Schlagdauer erreicht (a).

Bei weichem Schraubfall (Verschraubungen in weichem Material wie z.B. Holz) ist eine langere Schlagdauer erforderlich (b).

Empfehlung: Ermitteln Sie die richtige Schlagdauer durch eine Probeschraubung.

Achtung! Bei kleinen Schrauben kann das maximale Drehmoment schon nach weniger als 0,5 Sekunden Schlagdauer erreicht sein.

• Deshalb die Dauer des Einschraubvorgangs genau überwachen.

• Bei PowerMax SSD 12 BL: An Taste (6) eine geeignete Stufe einstellen (siehe Kapitel 6.5).

• Stellen Sie das Anziehrehmoment durch Ausübeneine mehr oder weniger starken Druckes auf den Schalterdrücker (4) sorgfältig ein, damit die Schraube nicht beschädigt wird oder der Schraubenkopf abreiBt.

8. Zubehör

Verwenden Sie nur original Metabo- oder CAS-Cordless Alliance System) Akkupacks und Zubehor.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

SieheSeite4.

A Ladegerate

DEUTSCHde

B Akkupacks verschiedener Kapazitäten
Verwenden Sie nur Akkupacks mit der zu ihrem Elektrowerkzeug passenden Spannung.
C Schraubeinsätze

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

9. Reparatur

Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführten!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Akkupacks呂rden nicht mit dem Hausmull entsorgt werden! Geben Sie defekte oder verbrauchte Akkupacks an den Metabo-Handler zurück!

Akkupacks nicht ins Wasser werfen.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro-Elektronik-Altgeräte und Umsetzung in natio-Recht[M]Mnssen verbrauchte Elektrowerk getrennt gesammelt und einer umweltgen Wiederverwertung zugeführrt werden.

Vor dem Entsorgen den Akkupack im Elektrowerkzeug entlagen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren).

11. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

U = S p a n n u n g (max. Spannung = 12 V, nominale Spannung = 10,8 V)

n0 =Leerlaufdrehzahl
S = S c h l a
H = Werkzeugaufnahme der Maschine
m = Gewicht (mit kleinstem Akkupack)
Mmax = max. Anziehrehmoment
Messwerte ermittelt gemaß EN 62841.

Erlaubte Umgebungstemperatur beim Betrieb: - 20^ bis 50^ (eingeschränkte Leistung bei Temperaturen unter 0^ ). Erlaubte Umgebungstemperatur bei Lagerung: 0^ bis 30^

Gleichstrom

Die angegebenen technischen Daten sind toleranzbehafet (entsprechend den jeweils gultigen Standards).

Emissionswerte

These Werte erfolgen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung hoher oder geringer ausfallen. Berücksichtigten Sie zur Abschätzung Arbeitspausen und Phasengeringer Belastung. Legen Sie aufgrund entsprechend angepasster Schatzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen.

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841: a_h = Schwingungsemissionswert (Schlag-schrauben)

K_h =Unsicherheit(Schwingung)

Typische A-bewertete Schallpegel:

LpA = Schalldruckpegel

L_WA^ = Schallleistungspegel

K_pA , K_WA = Unsicherheit (Schallpegel)

Gehorschutzlagen!

z a h 1

Accupacks gegen vocht beschemen!
