MANUALE UTENTE NT 611 Eco Kärcher

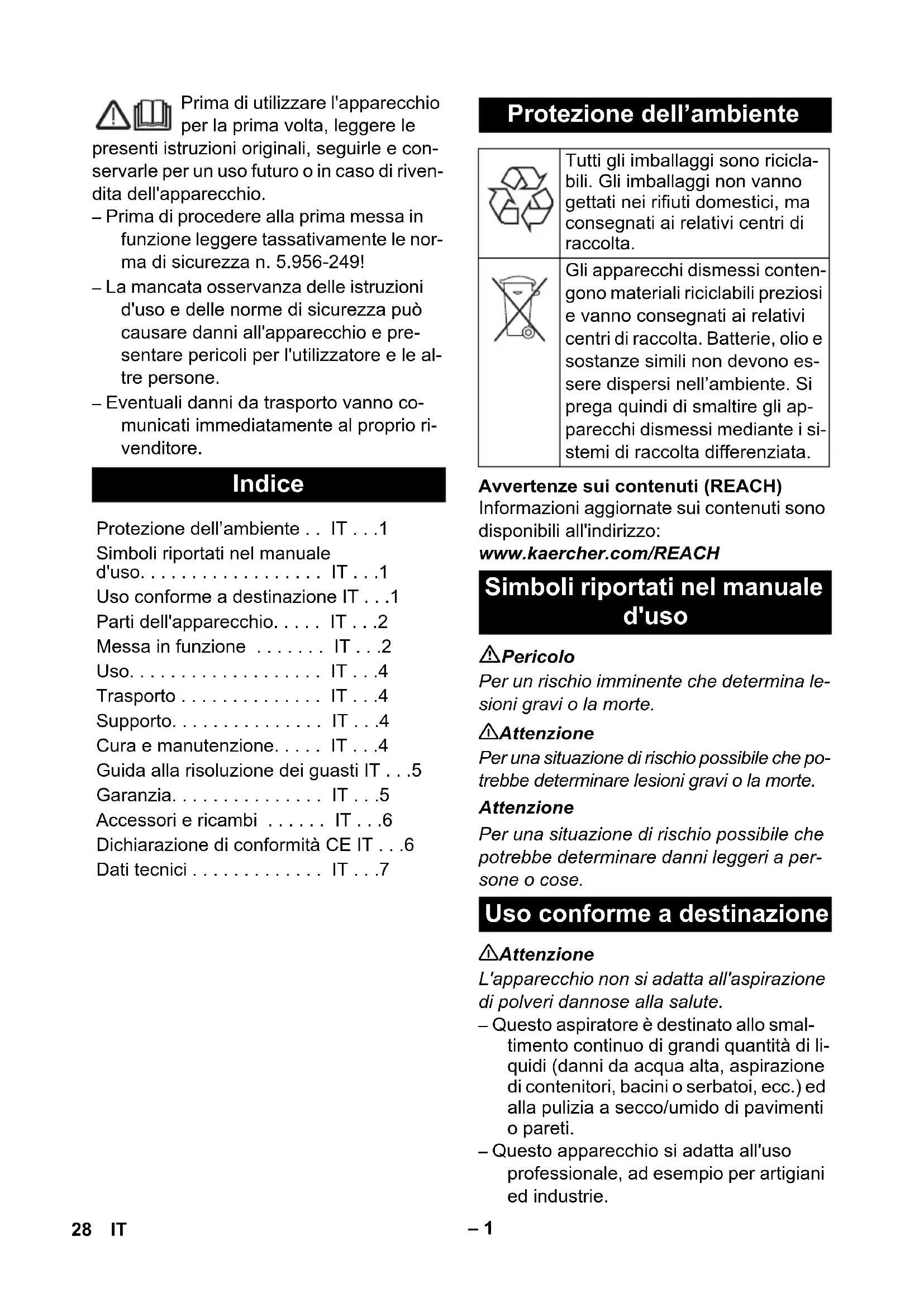

• Référence Longueur de câble EU 6.649-413.0 10 m CH 6.649-254.0 10 m 27FR– 1 Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni originali, seguirle e con- servarle per un uso futuro o in caso di riven- dita dell'apparecchio. – Prima di procedere alla prima messa in funzione leggere tassativamente le nor- ma di sicurezza n. 5.956-249! – La mancata osservanza delle istruzioni d'uso e delle norme di sicurezza può causare danni all'apparecchio e pre- sentare pericoli per l'utilizzatore e le al- tre persone. – Eventuali danni da trasporto vanno co- municati immediatamente al proprio ri- venditore. Avvertenze sui contenuti (REACH) Informazioni aggiornate sui contenuti sono disponibili all'indirizzo: www.kaercher.com/REACH Pericolo Per un rischio imminente che determina le- sioni gravi o la morte. 몇 Attenzione Per una situazione di rischio possibile che po- trebbe determinare lesioni gravi o la morte. Attenzione Per una situazione di rischio possibile che potrebbe determinare danni leggeri a per- sone o cose. 몇 Attenzione L'apparecchio non si adatta all'aspirazione di polveri dannose alla salute. – Questo aspiratore è destinato allo smal- timento continuo di grandi quantità di li- quidi (danni da acqua alta, aspirazione di contenitori, bacini o serbatoi, ecc.) ed alla pulizia a secco/umido di pavimenti o pareti. – Questo apparecchio si adatta all'uso professionale, ad esempio per artigiani ed industrie. Indice Protezione dell’ambiente
• IT Simboli riportati nel manuale d'uso p. 1
• IT p. 1
• Uso conforme a destinazione IT Parti dell'apparecchio p. 1
• IT Messa in funzione p. 2
• IT Uso p. 2
• IT Trasporto p. 4
• IT Supporto p. 4
• IT Cura e manutenzione p. 4
• IT p. 4
• Guida alla risoluzione dei guasti IT Garanzia p. 5
• IT Accessori e ricambi p. 5
• IT p. 6
• Dichiarazione di conformità CE IT Dati tecnici p. 6
• IT Protezione dell’ambiente Tutti gli imballaggi sono ricicla- bili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta. Gli apparecchi dismessi conten- gono materiali riciclabili preziosi e vanno consegnati ai relativi centri di raccolta. Batterie, olio e sostanze simili non devono es- sere dispersi nell’ambiente. Si prega quindi di smaltire gli ap- parecchi dismessi mediante i si- stemi di raccolta differenziata. Simboli riportati nel manuale d'uso Uso conforme a destinazione 28 IT– 2 1 Galleggiante 2 Cavo di alimentazione 3 Tubo flessibile di aspirazione 4 Dispositivo di blocco della testa di aspi- razione 5 Contenitore sporcizia 6 Portacavo della pompa di smaltimento 7 Piastra di chiusura 8 Ruota 9 Staffa per ruote pivottanti 10 Ruota pivottante 11 Bocchetta pavimenti 12 Tubo rigido di aspirazione 13 Raccordo di aspirazione 14 Testa aspirante 15 Pompa di smaltimento 16 Dado a risvolto della pompa di smalti- mento 17 Interruttore a galleggiante della pompa di smaltimento 18 Maniglia trasporto 19 Coperchio del filtro 20 Maniglia per la pulizia del filtro 21 Archetto di spinta 22 Gomito 23 Spina di rete della pompa di smaltimento 24 Tasto „Pompa di smaltimento OFF“ 25 Presa elettrica 26 Tasto „Pompa di smaltimento ON“ 27 Interruttore principale 28 Filtro aria di scarico 29 Filtro per sporco grossolano/Filtro plis- settato piatto 30 Tubo di scarico 31 Sostegno per bocchetta per pavimenti 32 Tappo (Giunto GEKA-C) 33 Sostegno per tubi di aspirazione 34 Gancio per cavo 35 Sostegno per bocchetta per fughe 36 Targhetta – Si consiglia di collegare questo appa- recchio solo ad una presa dotata di in- terruttore differenziale da 30 mA. L'apparecchio consente di ricorrere a 3 modi operativi: 1 Aspirazione di liquidi con pompa di smaltimento 2 Aspirazione di liquidi senza pompa di smaltimento 3 Aspirazione a secco Avviso: La modalità di aspirazione di liqui- di è possibile anche con la pompa di smal- timento disattivata o smontata. Smontare la pompa di smaltimento, vedi Aspirazione a secco. Figura Smontare il nastro con setole. Montare i labbri di gomma. Avviso: Il lato dei labbri in gomma con la trama deve essere rivolto verso l'esterno. Figura Sbloccare e staccare la testa aspirante. Rimuovere il sacchetto filtro di carta/ sacchetto filtro plissettato all'indietro. Rimettere la testa aspirante e bloccarla. – Per l'aspirazione di liquidi occorre ri- muovere sempre il sacchetto filtro di carta o il sacchetto filtro plissettato. Figura Sbloccare e staccare la testa aspirante. Rimuovere il filtro a membrana. Rimettere la testa aspirante e bloccarla. – Per l'aspirazione di liquidi occorre ri- muovere sempre il filtro a membrana. Parti dell'apparecchio Messa in funzione Aspirazione ad umido Montaggio dei labbri di gomma Rimuovere il sacchetto filtro di carta/ sacchetto filtro plissettato Rimuovere il filtro a membrana 29IT– 3 Aprire il coperchio del filtro. Rimozione del filtro plissettato piatto. Montare il filtro per sporco grossolano. Chiudere il coperchio del filtro; bisogna sentire lo scatto. Figura Rimuovere il tappo (Giunto GEKA-C). Collegare il tubo flessibile di smaltimento (Diametro nominale 3/4“ o superiore). Figura Scaricare l'acqua sporca dal tubo di scarico. Attenzione Non rimuovere mai il filtro per sporco gros- solano durante l'aspirazione. – Aspirazione di liquidi senza pompa di smaltimento: Si consiglia di utilizzare un sacchetto filtro speciale (per liquidi) (ve- di sistemi di filtraggio). – Appena raggiunto il livello massimo di liquido, l'apparecchio si disinserisce au- tomaticamente. – l termine dell'aspirazione di liquidi: Puli- re ed asciugare il galleggiante, il conte- nitore ed eventualmente la pompa di smaltimento con un panno umido. Attenzione Prima dell'aspirazione a secco: Smontare la pompa di smaltimento e montare il filtro plissettato piatto. Avviso: Inserire generalmente un filtro plissettato piatto durante la pulizia a secco. Attenzione Non rimuovere mai il filtro plissettato piatto durante l'aspirazione. – Per l'aspirazione di polveri fini è possi- bile impiegare anche un sacchetto filtro di carta, un sacchetto filtro plissettato o un filtro a membrana. Staccare il connettore elettrico della pompa di smaltimento. Sbloccare e staccare la testa aspirante. Figura Svitare il dado a risvolto della pompa di smaltimento. Estrarre il portacavo della pompa di smaltimento e sostituirlo con una pia- stra di chiusura. Estrarre dal contenitore la pompa di smaltimento e l'inserto di plastica. Figura Applicare il tappo di chiusura al posto del tubo flessibile di smaltimento. Rimettere la testa aspirante e bloccarla. Avviso: Un filtro plissettato piatto non è in dotazione. Aprire il coperchio del filtro. Estrarre il filtro per lo sporco grossolano. Montare il filtro plissettato piatto. Chiudere il coperchio del filtro; bisogna sentire lo scatto. Figura Smontare le labbra di gomma. Montare il nastro con setole. Avviso: Un sacchetto filtro di carta e/o un sacchetto filtro plissettato non è in dotazio- ne. Figura Sbloccare e staccare la testa aspirante. Inserire il sacchetto filtro di carta o il sacchetto filtro plissettato. Rimettere la testa aspirante e bloccarla. Avviso: Un filtro a membrane non è in do- tazione. Avviso: Per il funzionamento senza sac- chetto filtro di carta e/o sacchetto filtro plis- settato è necessario usare un filtro a membrana per proteggere la testa di aspi- razione. Montare il filtro per sporco grossolano Collegare il tubo flessibile di smaltimento Svuotare l'acqua sporca Norme generali Aspirazione a secco Norme generali Smontare la pompa di smaltimento Montare il filtro plissettato piatto Montare il nastro con setole Montare il sacchetto filtro di carta/sac- chetto filtro plissettato Montare il filtro a membrane 30 IT– 4 Figura Sbloccare e staccare la testa aspirante. Stendere il filtro a membrana sul bordo del contenitore. Rimettere la testa aspirante e bloccarla. Figura Il canale di aspirazione è dotato di un siste- ma a clip. Tutti gli accessori C-40/C-DN-40 possono essere collegati. Pericolo Pericolo di lesioni e di danneggiamento! La presa è indicata per il collegamento diretto della pompa di smaltimento all'aspiratore. Qualsiasi altro utilizzo non è consentito. Inserire il connettore elettrico dell'appa- recchio. Attivare l'apparecchio dall'interruttore principale. Smaltire continuamente grandi quantità di liquidi: Attivare la pompa di smalti- mento. Smaltire continuamente i liquidi o effet- tuare la procedura di pulizia. Pulire il filtro plissettato piatto ad intervalli regolari durante l'aspirazione. Estrarre più volte in avanti ed indietro la maniglia per la pulizia del filtro. Eventualmente spegnere la pompa di smaltimento. Disattivare l'apparecchio dall'interrutto- re principale. Estrarre il connettore dell'apparecchio. Pulizia del filtro: Estrarre più volte in avanti ed indietro la maniglia. Svuotare il serbatoio. Pulire l’apparecchio all’interno e all’esterno aspirando e passando la su- perficie con un panno umido. Avvolgere il cavo di alimentazione attor- no al gancio dell'archetto di spinta. Avvolgere il tubo flessibile di aspirazio- ne attorno all'archetto di spinta. Depositare l’apparecchio in un luogo asciutto e proteggerlo contro l’uso non autorizzato. Attenzione Pericolo di lesioni e di danneggiamento! Ri- spettare il peso dell'apparecchio durante il trasporto. Rimuovere dal supporto il tubo di aspi- razione con la bocchetta per pavimenti. Per trasportare l’apparecchio tenere l'apposito manico ed il tubo di aspirazio- ne. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vi- gore affinché non possa scivolare e ri- baltarsi. Attenzione Pericolo di lesioni e di danneggiamento! Ri- spettare il peso dell'apparecchio durante la conservazione. Questo apparecchio può essere conserva- to solo in ambienti interni. Pericolo Disattivare l'apparecchio ed estrarre la spi- na di alimentazione prima di effettuare in- terventi sull'apparecchio. Collegamento a clip Uso Accendere l’apparecchio Modalità smaltimento o pulizia Pulizia del filtro Spegnere l’apparecchio A lavoro ultimato Deposito dell’apparecchio Trasporto Supporto Cura e manutenzione 31IT– 5 Aprire il coperchio del filtro. Sostituire il filtro per lo sporco grossola- no/plissettato piatto oppure il filtro dell'aria di scarico. Chiudere il coperchio del filtro; bisogna sentire lo scatto. Sbloccare e staccare la testa aspirante. Pulire il galleggiante con un panno umido. Rimettere la testa aspirante e bloccarla. Pericolo Disattivare l'apparecchio ed estrarre la spi- na di alimentazione prima di effettuare in- terventi sull'apparecchio. Controllare la presa e il fusibile dell'ali- mentazione di corrente. Controllare il cavo e la spina di rete dell'apparecchio. Accendere l’apparecchio. Controllare il galleggiante. Attivare la pompa di smaltimento. Rimuovere eventuali otturazioni dalla bocchetta di aspirazione, dal tubo di aspirazione o dal filtro per lo sporco grossolano/filtro plissettato piatto. Pulizia del filtro: Estrarre più volte in avanti ed indietro la maniglia. Sostituire il sacchetto filtro di carta o il sacchetto filtro plissettato. Far innestare correttamente il coper- chio del filtro. Pulire ed eventualmente sostituire il fil- tro a membrana sotto acqua corrente. Sostituire il filtro plissettato piatto. Verificare la tenuta stagna del tubo di scarico. Controllare che il filtro plissettato piatto sia montato nella posizione corretta. Controllare che il filtro per lo sporco grossolano sia montato nella posizione corretta. Montare il filtro plissettato piatto. Controllare che il filtro plissettato piatto sia montato nella posizione corretta. Sostituire il filtro plissettato piatto. Controllare la presa elettrica dell'appa- recchio. Liberare l'interruttore a galleggiante bloccato nel contenitore. Liberare la girante della pompa blocca- ta nella pompa. Disporre il tubo flessibile di smaltimento senza pieghe. Verificare che il tubo flessibile di smalti- mento non sia otturato. Le condizioni di garanzia valgono nel ri- spettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gra- tuitamente eventuali guasti all’apparecchio, se causati da difetto di materiale o di produ- zione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, op- pure al più vicino centro di assistenza auto- rizzato, esibendo lo scontrino di acquisto. Sostituire il filtro per lo sporco grossolano/plissettato piatto oppure il filtro dell'aria di scarico Pulire il galleggiante Guida alla risoluzione dei guasti La turbina di aspirazione non funziona La turbina di aspirazione si spegne La forza aspirante diminuisce Fuoriuscita di polvere durante l'aspirazione a secco La pompa di smaltimento non funziona La pompa alimenta poco Garanzia 32 IT– 6 – Impiegare esclusivamente accessori e ricambi autorizzati dal produttore. Ac- cessori e ricambi originali garantiscono che l’apparecchio possa essere impie- gato in modo sicuro e senza disfunzioni. – La lista dei pezzi di ricambio più comuni è riportata alla fine del presente manua- le d'uso. – Maggiori informazioni sulle parti di ri- cambio sono reperibili al sito www.kaer- cher.com alla voce “Service”. Con la presente si dichiara che la macchina qui di seguito indicata, in base alla sua con- cezione, al tipo di costruzione e nella ver- sione da noi introdotta sul mercato, è conforme ai requisiti fondamentali di sicu- rezza e di sanità delle direttive CE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazio- ne perde ogni validità. 5.957-602 I firmatari agiscono su incarico e con la pro- cura dell’amministrazione. Responsabile della documentazione: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2010/07/14 Accessori e ricambi Dichiarazione di conformità p. 7

CEO Head of Approbation 33IT– 7 Dati tecnici NT 611 Eco K Tensione di rete V 230 Frequenza Hz 1~ 50 Potenza max. W EU: 2350 W CH: 2300 Potenza (tot.) W 2000 Potenza nominale W 1200 Potenza della pompa di smaltimento W 800 Capacità serbatoio l 55 Quantità di riempimento di liquido l 42 Quantità d'aria (max.) l/s 56 Sotto pressione (max.) kPa (mbar) 23,5 (235) Protezione -- IPX4 Grado di protezione -- I Attacco per tubo di aspirazione (C-DN/C-ID) mm 40 Lunghezza x larghezza x Altezza mm 570 x 430 x 860 Peso d'esercizio tipico kg 23,0 Temperatura ambiente (max.) °C +40 Valori rilevati secondo EN 60335-2-69 Pressione acustica L

dB(A) 1 Valore di vibrazione mano-braccio m/s

0,2 Cavo di ali- mentazione H07RN-F 3x1,5 mm
