Caratteristiche tecniche	Pulitore per pavimenti Ke4rcher BD 7075 W Classic Bp, tipo: pulitore a vapore, potenza: 1200 W, capacite0 del serbatoio: 15 L, pressione massima: 5 bar.
Utilizzo	Progettato per la pulizia di pavimenti duri, ideale per superfici interne ed esterne, facile da usare grazie alla leggerezza e maneggevolezza.
Manutenzione e riparazione	Controllare regolarmente il filtro e il serbatoio, pulire gli ugelli dopo ogni utilizzo, consultare il manuale per riparazioni specifiche.
Sicurezza	Utilizzare solo su superfici appropriate, non immergere l'apparecchio in acqua, rispettare le istruzioni di sicurezza fornite nel manuale.
Informazioni generali	Peso: 6 kg, dimensioni: 40 x 30 x 30 cm, garanzia: 2 anni, accessori inclusi: spazzola, serbatoio dell'acqua.

Domande frequenti - BD 7075 W Classic Bp Kärcher

Come si utilizza il Ke4rcher BD 7075 W Classic Bp per la pulizia dei pavimenti?

Riempire il serbatoio con acqua e detergente secondo le istruzioni. Accendere l'apparecchio e passarlo sul pavimento effettuando movimenti lenti e regolari.

Che tipo di pavimenti si possono pulire con il Ke4rcher BD 7075 W Classic Bp?

Questo pulitore e8 adatto per pavimenti duri come piastrelle, linoleum e parquet, ma verificare sempre le raccomandazioni del produttore del pavimento prima dell'uso.

Cosa fare se il Ke4rcher BD 7075 W Classic Bp non si avvia?

Verificare che l'apparecchio sia correttamente collegato e che il serbatoio dell'acqua sia pieno. Assicurarsi inoltre che l'interruttore sia in posizione "ON".

Come pulire e mantenere il Ke4rcher BD 7075 W Classic Bp?

Dopo l'uso, svuotare il serbatoio, sciacquarlo e lasciarlo asciugare. Pulire regolarmente la spazzola e il filtro per garantire un funzionamento ottimale.

Qual e8 la capacite0 del serbatoio dell'acqua del Ke4rcher BD 7075 W Classic Bp?

Il serbatoio ha una capacite0 di 7,5 litri.

Posso usare detergenti diversi da quelli raccomandati da Ke4rcher?

Si consiglia di utilizzare solo detergenti compatibili con il Ke4rcher BD 7075 W Classic Bp per evitare danni all'apparecchio.

Come risolvere un problema di perdita d'acqua con il Ke4rcher BD 7075 W Classic Bp?

Controllare le guarnizioni del serbatoio e le connessioni dei tubi. Assicurarsi che siano ben posizionate e che non ci siano danni visibili.

Qual e8 la durata della garanzia del Ke4rcher BD 7075 W Classic Bp?

La durata standard della garanzia e8 di 2 anni dalla data di acquisto, a condizione di rispettare le condizioni d'uso.

MANUALE UTENTE BD 7075 W Classic Bp Kärcher

Nettoyage non conforme

Risque d'endommagement.

Avvertenze generali 31

Funzione 31

Impiego conforme alla destinazione .. 31

Tutela dell'ambiente 31

Accessori ericambi. 31

Volume di fornitura 31

Avverenze di sicurezza 31

Descrizione dell'apparecchio 32

Montaggio 33

Messa in funzione. 34

Esercizio 34

Trasporto. 36

Stoccaggio 36

Cura e manutenzione 36

Guida alla risoluzione dei guasti 37

Garanzia 39

Accessoriviante BD. 39

Dati tecnici 39

Dichiarazione di conformità UE. 39

Avvertenze generali

Prima diutilizzare l'apparecchio per la prima volta,legger

le presenti istruzioni per l'uso originali e le allegate avventenze di sicurezza. Agire secondo quando indicate nelle istruzioni. conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Funzione

La lavasciugapavimenti èutilizzata per la pulizia a umido di pavimenti piani.

Regolando la quantità d'acqua e la quantità di detergente è possible adattare fácilmente l'apparecchio alle rispettive attività di pulizia. Il dosaggio del detergente è adattabile tramite aggiunta nel serbatoio.

La larghezza di lavoro e la capacité dei serbatoi di acqua fresca e sporca (vedere il capitolo Dati tecnici) consentono una pulizia efficace con una lunga durata d'impiego.

L'apparecchio è dotato di un motore di trazione.

Nota

A seconda del tipo di pulizia da eseguire, I'apparecchio cui assere equipaggiato con diversi accessori. Richiedete il loro catalogo o visitate il loro sito internet alla pagina www.kaercher.com.

Impiego conforme alla destinazione

Questo apparecchio è adatto all'utilizzo professionale e industriiale, ad es. in hotel, scuole, ospedali, fabbriche, negoti,UFFici e nel settore della location. Utilizzare questo apparecchio esclusivamente in conformità alleindicazioni fornite nel presente manuale d'uso.

• L'apparecchio deve essere utilizzato solo per la pulizia di pavimenti lisci resistenti all'umidità e alla lucidatura.
  L'apparecchio non è indicato per la pulizia di pavimenti gelati (ad es. in magazini frigoriferi).

• L'apparecchio non è indicato per l'impiego in ambienti soggetti al rischio di espllosioni.

• L'apparecchio è omologato per il funzionamento su superfici con una pendenza massima (vedi capitolo Dati tecnici).

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possocono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparechio. Gli apparecchi contrassegnati con quello simbolo non devono essere smaltiti con i rifuiati domestici.

Avvertenze sulle componenti contente (REACH)

Informazioni aggiornate sulle componenti contenate sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori ericambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaer-cher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contento sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Ayvertenze di sicurezza

Prima di utilizzare l'apparecchio per la prima volta leggere e rispectare sua le presenti istruzioni per l'uso che l'allegato opuscolo "Norme di sicurezza per pulitori a spazzola ed erogatori a spruzzo", n. 5.956-251.0.

L'apparecchio é omologato per il funzionamento su superfici con una pendenza limitata (vedi capitolo Dati tecnici).

AVERTIMENO

Pericolo di lesioni!

L'apparecchio può ribaltarsi su superfici in-clinate.

Nonutilizzare l'apparecchio su superfici in-clinate.

Prima di mettere in funzione l'apparecchio, assicurarsi che il cofano e tutti i coperchi si-ano chiusi.

Dispositivi di sicurezza

△PRUDENZA

Dispositivi di sicurezza mancanti o modificati!

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non bypassare, rimuovere o rendere inefficaci i dispositivi di sicurezza.

Interruttore di sicurezza

Quando si rilascia l'interruttore di sicurezza, l'apparecchio si spagne.

Interruttore a chiave

Quando si estra l'interrutto a chiave, I'apparecchio è protetto contro l'utilizzo non autorizzato.

Simboli degli indicatori di avvertimento

Durante la manipolazione di batterie osservare le seguenti indicazioni di pericolo:

Rispettare leindicazioni riportate sullabatteria,nelle istruzioni per l'uso e inquesto manuale d'uso.	Indossare una protezione per gli occhi.
Tenere gli acidi e la batteria fuori daletta deli bambini.	Pericolo di esplosione
Divietodi accendere fuoco, scintille, fiamma libera e di fu-mare.	Pericolo di corrosione
Pronto socorro.	Indicazione di averporto
Smaltimento	Non gettarile Batteria nei rifiuti domestici.

Descrizione dell'apparecchio

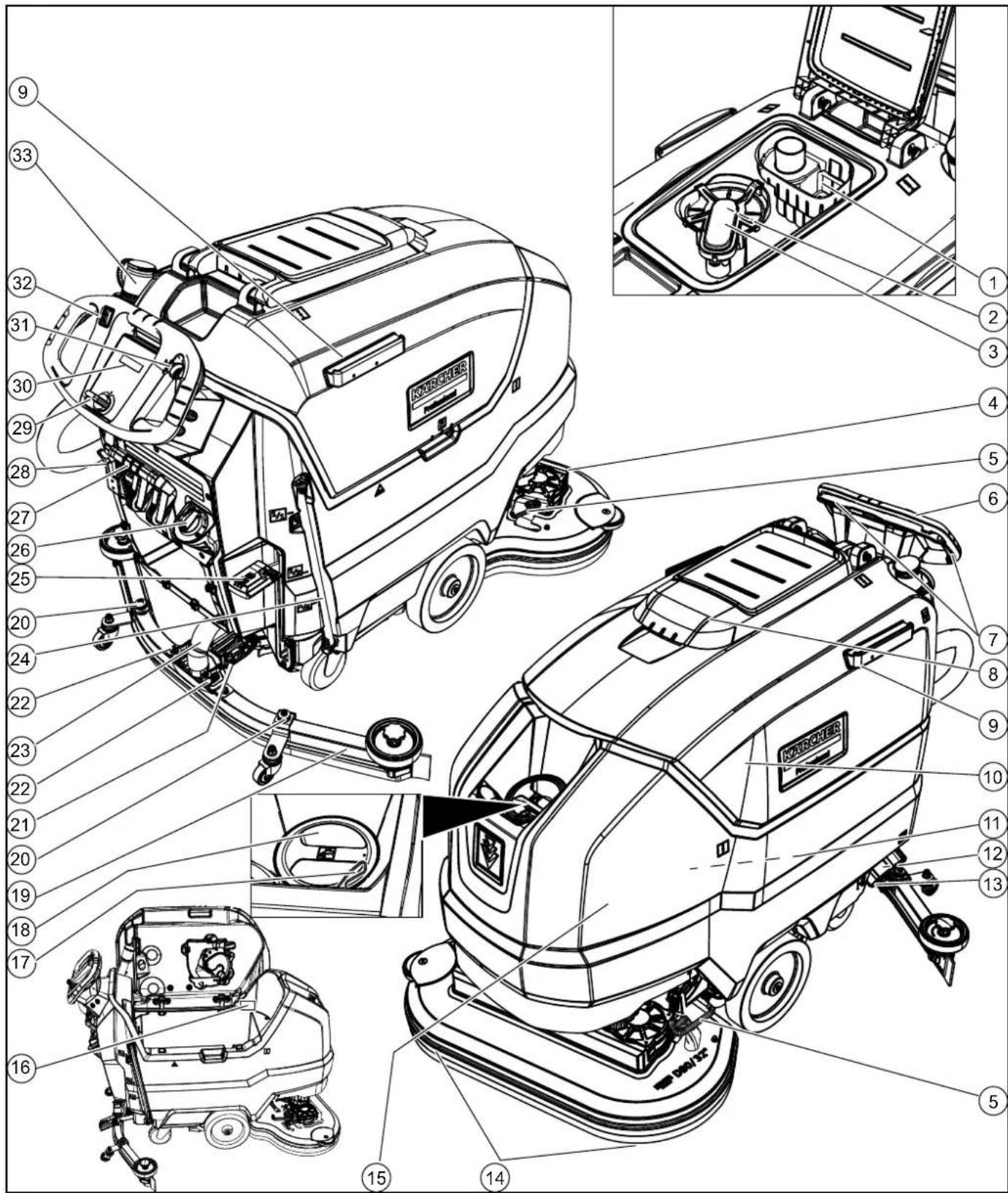

panorama dell'apparecchio

(1) Filtroper sporco grossolano
(2)Filtro pelucchi
(3)Galleggiante
(4) Testa di pulizia
(5) Pedale cambio spazzole
(6) Archetto di spinta
Interruttore di sicurezza
Coperchio serbatoio acqua sporca
Barra di supporto per Homebase

Serbatoio acqua sporca
Batteria
12Filtro acqua pulita
(13) Chiusura del serbatoio acqua pulita
④ Spazzola a disco
15 Serbatoio acqua pulita
Targhetta
Supporto per tubo flessible

18 Apertura di riempimento serbatoio ac-qua pulita
19 Barra di aspirazione
Regolazione altezza barra di aspirazione
Regolazione inclinazione barra di aspi-razione
Dado ad alette per il fissaggio della barra di aspirazione
Tubo flessibile di aspirazione

24 Indicatore di livello acqua pulita Tubo flessibile di scarico acqua pulita
25Leva della testa di pulizia
26Pulsante di regolazione della quantità d'acqua
7Leva della barra di aspirazione
Spina della batteria
29Interruttore a chiave
Display
61)Manopola per la velocità di lavoro
32Selettore di direzione
33Tubeflessibile di scarico acqua sporca con dispositivo di dosaggio

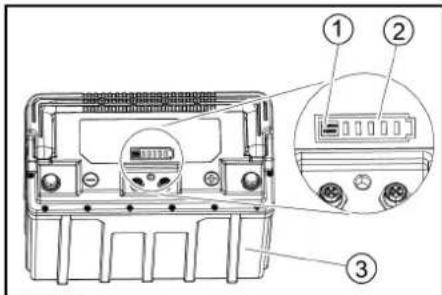

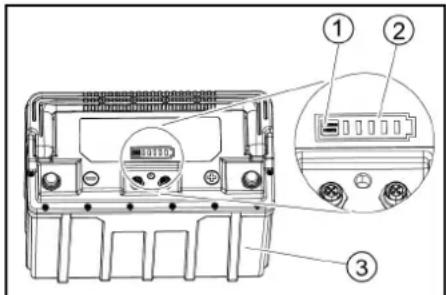

Batteria

①Tasto

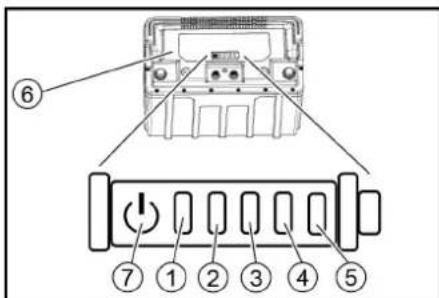

Indicatore di carica batteria
(3) Batteria

Contrassegno colore

Gli elementi di lavoro per il processo di pulizia sono giali.
Gli elementi di lavoro per la manutenzione ed il service sono grigio chiaro.

Simboli riportati sull'apparecchio

Apertura di scarico serbatoio ac-qua pulita

Apertura di scarico serbatoio ac-qua sporca

Aumento pressione di contatto della testa di pulizia

Accesso alla batteria

Livello di riempimento serbatoio acqua pulita (50%)

Inserire qui la spina del caricabat-terie

Punta di reggiatura

*Portamocio

ATTENZIONE

Presa errata

Pericolo di danneggiamento NON insereire qui la spina del caricabatterie

Pressione di contatto normale della testa di pulizia

Testa di pulizia sollevata

Pedale di sollevamento/abbassamento testa di pulizia

Pedale cambio spazzole

• opzionale

Montaggio

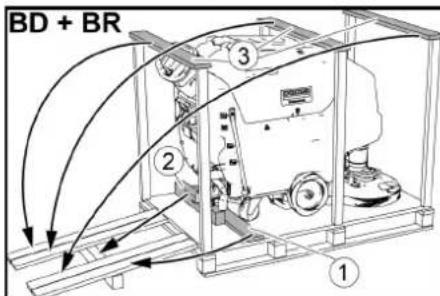

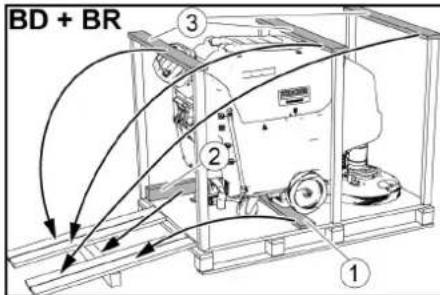

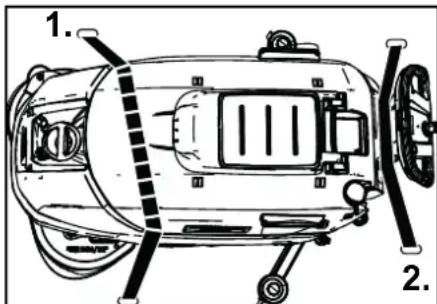

Scarico dell'apparecchio

1. Rimuovere il cartone
2. Rimuovere le cinghie di serraggio.
3. Svitare i ceppi di legno fissati con viti sul pallet.
4. Con 3 asi di rinforzo superiore dell'imballaggio in cartone e la tavola di fissaggio avvitata trasversalmente sul pallet posizionare una rampa davanti al pallete fissarla con viti per pannelli truciolari.

(1)Tavola di fissaggio
②Listello squadrato
③Tavola di irregularimento
5. Spingere除去 la rampa il legno squadrato svitato dal pallet per fare da supporto e avvitare.
6. Premere verso il basso la leva della testa di pulizia e innestarla a destra.

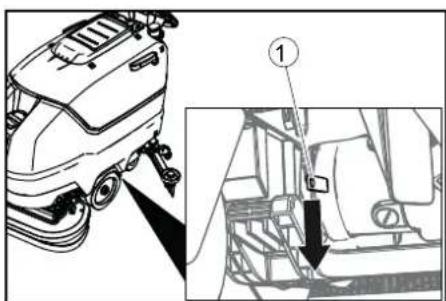

7. Solo per BD 80/100 e BR 85/100: Premere verso il basso la leva del freno.

(1)Leva del freno

Nota

Nel BD 70/75 e BR 75/75 non é presente il freno. Il rilascio del freno non é necessario in quello apparecchio.
8. Estrarre l'apparecchio dal pallet tirando-lo all'indietro.

1. Solo per BD 80/100 e BR 85/100: Premere verso l'alto la leva del freno.

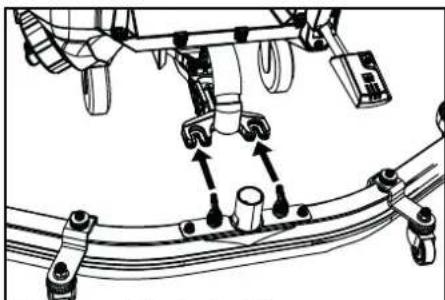

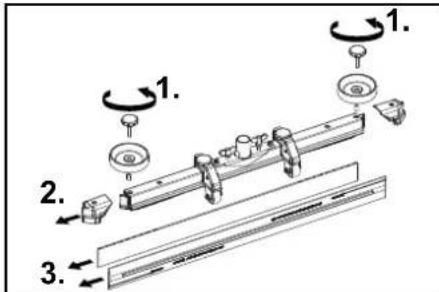

Montaggio della barra di aspirazione

1. Inserire la barra di aspirazione nell'ap- posito aggancio.

1. Stringere i dadi ad alette.
2. Inserire il tubo flessibile di aspirazione.

Batterie

Batterie consigilate

Apparecchio Batteria
BD 70/75 W Classic Bp Pack 80 Ah Li	1 x 6.654-454.0
BD 70/75 W Classic Bp Pack 160 Ah Li	2 x 6.654-454.0
BD 80/100 W Classic Bp Pack 160 Ah Li	2 x 6.654-454.0

ATTENZIONE

Pericolo di danneggiamento

L'impiego di altre batterie più danneggiare l'apparecchio.

Utilizzare solo le batterie consigliate.

Inserimento e collegamento delle batterie

△PRUDENZA

Smontaggio e montaggio delle batterie

Posizione instabile della macchina

Prima di smontare e montare le batterie assicurarsi che la macchina sia in posizione stabile.

ATTENZIONE

Scambio della polarità

Danneggiamento dell'elettronica di comando

Prestare attenuatione alla corretta polarita.
durante il collegamento della batteria.

ATTENZIONE

Scarica profunda

Pericolo di danneggiamento

Caricare le batterie prima di mettere in funzione l'apparecchio.

1. Scaricare l'acqua sporca.
2. Inclinare il serbatoio acqua sporca verso l'alto.
3. Staccare la spina della batteria.
4. Inserire le batterie nell'apparecchio come illustrato.

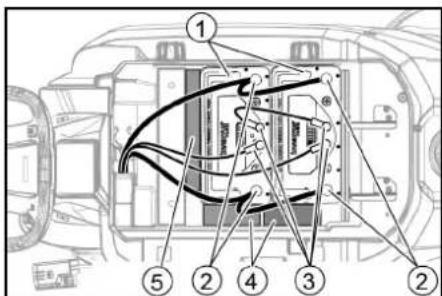

BD 80/100:

(Batteria
②Polo della batteria
3Distanziatori 150x150x65
4 Connettore circolare
⑤ Distanziatore 90x185x335 (2 pezzi uno sulla l'altro)

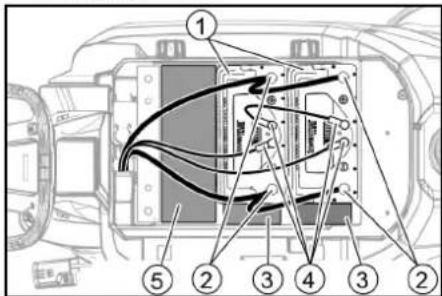

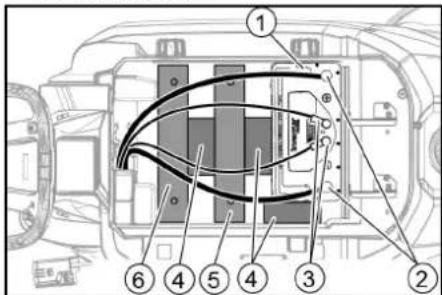

BD 70/75 80 Ah:

1 Batteria
(2)Polo della batteria
3Connettore circolare
4Distanziatori 150x150x65
(5)Peso supplementare, 6 piastre
⑥ Peso supplementare, 14 piastre

BD 70/75 160 Ah:

Batteria
(2)Polo della batteria
(3)Connettore circolare
4Distanziatori 150x150x65
(5)Distanziatori 155x300x60

1. Inserire i distanziatori e i pesi supplementari come indicato.

ATTENZIONE

Pericolo di danneggiamento

Se la polarità (polo positivo e negativo) è invertita, l'electronica di lavoro sarea danneggiata.
Collegare il cavo rosso al polo positivo e il cavo nero al polo negativo.
Per il collegamento dei cavi, osservare le figure di cui sopra.
6. Collegare il cavo di collegamento ai poli (+) e (-) della batteria.
7. Per gli apparecchi con 2 batterie, colleague il cavo di collegamento tra le due batterie.

1. Collegare i connettori circolari alle batterie.
2. Collegare la spina batteria dell'apparecchio alla spina della batteria.
3. Inclinare il serbatoio acqua sporca verso il basso.

Nota

Prima di mettere in funzione l'apparecchio, caricare le batterie (vedere la sezione "Carica delle batterie").

Smontaggio della batteria

△PRUDENZA

Smontaggio e montaggio delle batterie

Posizione instabile della macchina Prima di smontare e montare le batterie assicurarsi che la macchina sia in posizione stabile.

1. Portare l'interruttore a chiave su "0" ed estrarre la chiave.
2. Staccare la spina della batteria.
3. Scaricare l'acqua sporca.
4. Inclinare il serbatoio acqua sporca verso l'alto.
5. Scollegare tutti i connettori circolari.
6. Scollegare il cavo al lato dell'apparecchio dal polo negativo della batteria.
7. Scollegare i restanti cavi delle batterie.
8. Se necessario, rimuovere i distanziatori.
9. Estrarre le batterie.
   10.Smaltire le batterie esauste secondo le disposizioni vigenti.

Messa in funzione

Carica della batteria

PERICOLO

Impiego non corretto del caricabatterie Scossa elettrica

Osservare la tensione di rete e la protezione sulla targhetta tipo dell'apparecchio. Usare il caricabatterie solo in ambienti asciutti e sufficientemente ventilati.

ATTENZIONE

Impiego di un caricabatterie non adatto

Pericolo di danneggiamento

Non collegare il caricabatterie alla spina della batteria lato appearecchio.

Utilizzare solo un caricabatterie adatto al ti- po di batterie installate.

Leggere le istruzioni per l'uso del produttore del caricabatterie e osservare in particolare modo le avventenze di sicurezza.

L'apparecchio non deve essere utilizzato durante il processo di ricarica.

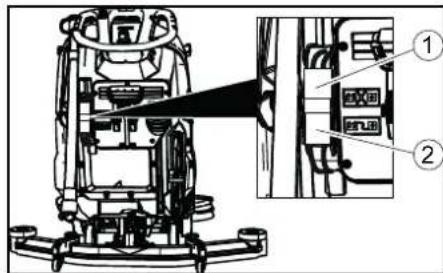

Nota

L'apparecchio è dotato di una protezione contro il completo scaricamento: al raggiungimento del livello minimo di capacité ammesso, il motore della spazzola e la turbina vengono spenti.

1. Guidare l'apparecchio direttamente verso il caricabatterie, evitando eventuali pendenze.
2. Estrarre la spina della batteria, lato batteria.

Spina batteria, lato apparecchio

2Spina batteria, lato batteria

ATTENZIONE

Pericolo di danneggiamento

Non collegare il caricabatterie alla spina della batteria lato appearecchio.

Nota

Leggere le istruzioni per l'uso del produttore del caricabatterie e prestare particolare attenzione alle avventenze di sicurezza!
3. Collegare la spina batteria, lato batteria, al caricabatterie.
4. Inserire la spina del caricabatterie nella presa.
5. Eseguire il caricamento secondo le indi- cazioni riportate nel manuale d'uso del caricabatterie.

Il tempo di ricarica dipende delle condizioni della batteria e dal caricabatterie.
Quando la batteria è scarica, il tempo di ricarica è di circa:

Caricabatte-rie	Capacità della battenia	Tempo di ri-carica ca.
6654-483,0 80	Ah 7 ore
6654-484,0 80	Ah 2 ore
	160 Ah 4 ore

1. Dopo che il processo di ricarica è stato completato:

a Scollegare il caricabatterie alla pre-sa.
b Scollegare la spina della batteria dal caricabatterie.
c Collegare la spina batteria del lato apparecchio alla spina batteria del lato batteria.

Esercizio

ATTENZIONE

Situazione di pericololo durante l'esercizio

Pericolo di lesioni

In caso di pericolo, rilasciare l'interruttore di sicurezza.

Aggiunta di materiali di esercizio

Aggiunta di acqua pulita

1. Apriere la chiusura del serbatoio acqua pulita.
2. Aggiungere acqua pulita (massimo 50^ ) fino al bordo inferiore del bocchettone di riempimento.

Nota: durante il riempimento è possibile bloccare il tubo flessibile dell'acqua pulita con il portatubo.

1. Chiudere la chiusura del serbatoio ac-qua pulita.

Indicazioni sui detergenti

△AVERTIMENO

Pericolo di danneggiamento dell'apparecchio!

Se siutilizzano detergenti non idonei, l'apparecchiopuo subire danni.

Utilizzare solo i detergenti consigliati. In caso di utilizzo di altri detergenti, l'operatore è responsable del rischio maggiore in relazione alla sicurezza di funzionamento e al rischio di incidenti.

Utilizzare esclusivamente detergenti privi di solventi e di acido cloridrico e fluoridrico.

Osservare le avventenze di sicurezza riportate sui detergenti.

Nota

Nonutilizzare detergenti fortemente schiumogeni.

Detergenti consigliati

Impiego Detergenti
Detergente per la manuten-zione dei pavimenti extra a bassa schiumosità con mar-chio Ecolabel UE	CA 50 C
Detergente universale alla-mente umettante	RM 756
Detergente alcolico intensi-vo per pavimenti e superfici. Ideale per le pietre dure co-me ad es. il granito	RM 755
Detergente per gres, senza tensioattivi	RM 753
Decoater universale, adatto al linoleum	RM 754
Detergente acido di base per distributori automatici. Adatto per le zone sanitarie e la pulizia finale degli edifici	RM 751
Detergente per la manuten-zione industriiale	RM 69
Detergente industriiale di base e decoater alcalino	RM 752
Detergente disinfettante per superfici	RM 732

Detergente

1. Aggiungere il detergente nel serbatoio acqua pulita.

Nota: il coperchio dell'apertura di riem-pimento del serbatoio acqua pulita cui assere utilizzato per misurare il deter-gente. Sul lato interno è dotato di una scala.

Regolazione della quantità d'acqua

1. Impostare la quantità d'acqua in base allo sporco del pavimento da pulire tramite il pulsante di regolazione.

Nota

Eseguire le prime prove di lavaggio con una piccola quantità d'acqua. Aumentare gradualmente la quantità d'acqua fino a ottener il risultato di pulizia desiderato.

Nota

Quando il serbatoio acqua pulita è vuoto, la testa di pulizia continua a funzionare alla aggiunta di liquido.

Regolazione della barra di aspirazione

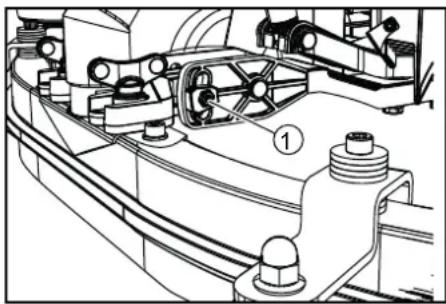

Regolazione dell'inclinazione

L'inclinazione deve essere regolata in modulo che i labbri di aspirazione della barra vengano premuti sul pavimento in modulo uniforme e per l'intera lunghezza.

1. Allentare la vite.

①Vite

1. Regolare l'inclinazione della barra di aspirazione.
2. Serrare la vita.

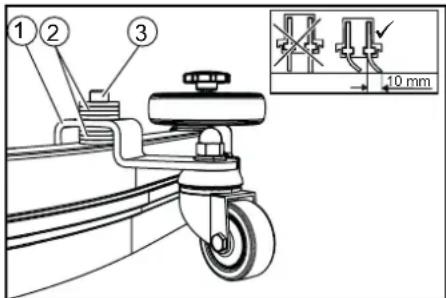

Regolazione dell'altezza

Con la regolazione dell'altezza viene modificata la flessione dei labbri di aspirazione al contatto con il pavimento.

1. Spingere leggermente in avanti l'apparecchio.
2. Confrontare la flessione dei labbri di aspirazione con quella riportata nella figura seguente.

①Rullo distanziatore con supporto

(2)Rondella

Vite

1. Svitare la vite.
2. Applicare delle rondelle tra la barra di aspirazione e il rullo distanziatore sono a ottenere la corretta flessione dei labbri di aspirazione.
3. Inserire le rondelle rimanenti al di sopra del rullo distanziatore.
4. Inserire e serrare la vite.
5. Ripetere la procedura sul secondo rullo distanziatore.
6. Spingere leggermente in avanti l'apparecchio.
7. Controllare di nuovo la flessione dei labbridi aspirazione sull'intera lunghezza.
8. Se necessario, ripetere il processo di regolazione.

Pulizia

Accensione dell'apparecchio

1. Portare l'interruttore a chiave su "1". Il display在哪在 successione:

2. Intervallo di tempo fino al prossimo intervento di assistenza

3. Versione software, dispositivo di comando
4. Stato di carica della batteria e numero di ore d'esercizio

Guida

Nota

La direzione di marcia può essere modificata durante la pulizia. In questo modo è possibile pulire in modoapprofondito undeterminato punto passandovi sopra più volte in avanti e indietro.

1. Posizione are il selettore di direzione su "avanti".

Pulizia

Nota

Per migliorare il risultato di aspirazione è possibile regolare l'inclinazione e l'altezza della barra di aspirazione (vedi capitolo Regolazione della barra di aspirazione).

Nota

Quando il serbatoio acqua sporca è pieno, il galleggiante chiude l'apertura di aspirazione e la turbina di aspirazione funziona a regime elevato. In quello caso sollevare la barra di aspirazione e recarsi a svuotare il serbatoio acqua sporca.

1. Ruotare la manopola per la velocità di lavoro sul valore desiderato.
   Durante la regolazione, la velocità viene visualizzata sul display. L'indicazione avviene in percentuale della velocità massima.
2. Regolare la quantità di acqua con la val-vola di regolazione.
3. Premere verso il basso la leva della barra di aspirazione.

La barra di aspirazioneiene abbassata.
Ha inizio l'aspirazione.

1. Premere la leva della testa di pulizia verso il basso, disinnestarla e lasciarla sollevare.
2. Tirare l'interruttore di sicurezza verso l'archetto di spinta.

La testa di pulizia si avvia e l'apparecchio proceeds alla velocità impostata.

Aumento della pressione di contatto delle spazzole

1. Rilasciare l'interruttore di sicurezza.
2. Sollevare la leva della testa di pulizia con la mano e innestarla a destra.

Termine del funzionamento

Termine della pulizia

1. Rilasciare l'interruttore di sicurezza.
2. Premere verso il basso la leva della testa di pulizia e innestarla a destra.
3. Procedere ancora per un breve fatto. L'acqua residua viene aspirata.
4. Sollevare la barra di aspirazione. L'aspirazione rimane attiva per altri 10 secondi.
5. Portare l'interruttore a chiave su "0".
6. Se necessario caricare la batteria.

Scarico dell'acqua sporca

△AVERTIMENO

Inquinamento ambientale!

Inquinamento ambientale dovuto allo smal-timento improprio nelle acque di scarico. Attenersi alle prescrizioni locali sul trattamento delle acque di scarico.

1. Rimuovere il tubo flessibile di scarico dal supporto e dirigerlo sopra un dispositivo di raccolta idoneo.

1. Comprimere o piegare il dispositivo di dosaggio.
2. Aprire il coperchio del dispositivo di dosaggio.
3. Scaricare l'acqua sporca. Regolare la quantità d'acqua premendo oiegando il dispositorio.
4. Lavare il serbatoio acqua sporca con acqua pulita.

Scarico dell'acqua pulita

1. Staccare il tubo flessibile dell'indicatore di livello e orientarlo verso il basso.

Scarico veloce dell'acqua pulita

1. Svitare la chiusura del serbatoio acqua pulita.
2. Far defluire l'acqua pulita.
3. Applicare la chiusura del serbatoio ac-qua pulita e riavvitarla.

Nota:ippoI serraggio assicurarsi che I'attacco del tubo flessibile si trovi nel punto più basso nella chiusura del serbatoio acqua pulita.

Trasporto

PERICOLO

Marcia in salita/discesa

Pericolo di lesions

Utilizzare l'apparecchio per il carico e lo scarico solo su pendenze non superiori al valore massimo (vedi capitolo "Dati techniciani".

Pericolo di lesions e di danneggiamento Nel trasporto osservare il peso dell'apparecchio.

Caricare il dispositivo solo con l'assistenza di un'altra persona o utilizzando la trazione.

1. Premere verso il basso la leva della testa di pulizia e innestarla a destra.
2. Sollevare la barra di aspirazione.
3. Portare l'interruttora a chiave su "1".
4. Selezionare la direzione di marcia con il selettore di direzione.

5. Tirare l'interruttore di sicurezza verso l'archetto di spinta.

6. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

1. Prima aplicare la cinghia di tensione molto il serbatoio acqua sporca.

Stoccaggio

△PRUDENZA

Pericolo di lesions e di danneggiamento! L'apparecchio può ribaltarsi su superfici in pendenza.

Nello stoccaggio, osservare il peso dell'apparecchio.

ATTENZIONE

Gelo

Rottura dell'apparecchio causata dall'acqua congelata

Svuotare completamente l'acqua dall'apparecchio.

Conservare l'apparecchio in un luogo protetto dal gelo.

• Questo apparecchio può essere conservato solo in ambienti interni.
• Prima dello stoccaggio prolongato:
• Portare la/e batteria/e a uno stato di carica tra il 30% e il 50% .
• Scollegare il caricabatterie alla spina della batteria.
• Premere il tasto sulla batteria per 20 secondi per mettere la batteria in modalità di riposo.

Tast0
2Indicatore di carica batteria
(3) Batteria

I LED dell'indicatore di carica si accendono tutti e si spengono uno più l'alto. Quindi l'indicatore di carica non reagisce più quando si preme brevamente il tasto.

Nota

Per gli apparecchi con più batterie, esta procedura deve essere eseguita solo su una batteria. Le autre batterie passano automaticamente alla modalità di riposo.

Cura e manutenzione

PERICOLO

Pericolo di lesioni!

L'apparecchio potrebbe iniziare a muoversi inaspettatamente e causare lesioni.

Prima di eseguire qualsiasi lavoro sull'apparecchio, portare l'interruttore a chiave su "0" ed estrarre la chiave.

Staccare la spina del caricabatterie.

• Scaricare e smaltire l'acqua sporca e l'acqua pulita.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Intervalli di manutenzione

Dopo agli utilizzato

ATTENZIONE

Pulizia inappropriata

Pericolo di danneggiamento.

Non spruzzare l'apparecchio con acqua.

Nonutilizzare detergenti aggressivi.

Per una descrizione dettagliata dei singoli lavori di manutenzione vedi capitolo Lavori di manutenzione.

Scaricare l'accua sporca.
Risciacquare il serbatoio acqua sporca con acqua pulita.
- Pulire l'apparecchio esternamente con un panno umido imbevuto di liscivia.
- Controllare il filtrlo pelucchi, eventualmente pulirlo.
Pulire il filtro per sporco grossolano.
- Pulire i labbri di aspirazione, verificarne l'usura e, se necessario, regolare l'altezza o sostituurli.
- Controllare lo stato di usura delle spaz-zole a disco, sostituirle se necessario.
- Caricare la batteria.

• Se lo stato di carica è inferiore al 50%, ricaricare la batteria completeness e alla interruzioni.
• Se lo stato di carica è superiore al 50%, ricaricare la batteria solo se al prossimo utilizzo sare necessaria la completeness durata d'esercizio.

Ognimese

Per una descrizione dettagliata dei singoli lavori di manutenzione vedere il capitolo "Lavori di manutenzione".

1. Svuotare il serbatoio acqua pulita e ri- muovere eventuali incrostazioni.
2. Pulire ilhetto acqua pulita.
3. Pulire il galleggiante e il filtrlo pelucchi.
4. Controllare lo stato di ossidazione dei poli della batteria, spazzolarli se necessario. Controllare che il cavo di collegamento sua saldamente posizionato.
5. Pulire le guarnizioni tra il serbatoio ac-qua sporca e il coperchio e verificare la tenuta, se necessario sostituirle.
6. In caso di inattività prolongata dell'apprecchio, riporlo solo a batteria completeness carica. Ricaricare completeness la batteria almeno una volta al mese.

Annualmente

• Fare eseguire l'ispezione prevista dal servizio di assistenza.

Lavori di manutenzione

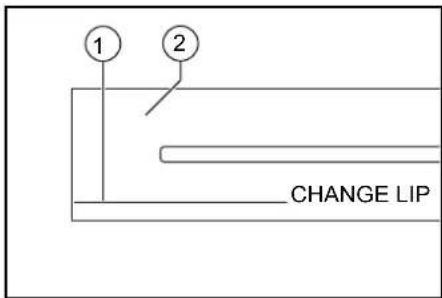

Girare o sostituire i labbri di aspirazione.
Quando i labbri di aspirazione sono usurati fino alla marcatura di usura, è necessario girarli o sostituirli.

(1) Marcatura di usura

(2) Labbro di aspirazione

1. Rimuovere la barra di aspirazione.
2. Svitare le manopole a crociera.

1. Togliere le parti in plastica.
2. Sfilare i labbri di aspirazione.
3. Inserire i labbri di aspirazione girati o nuovi.
4. Applicare le parti in plastica.
5. Avvitare e serrare le manopole a crocierra.

Pulizia del filtro per sporco grossolano

1. Apriere il coperchio del serbatoio acqua sporca.

① Filtropersporco grossolano

1. Estrarre il filtro per sporco grossolano versusl'alto.
2. Sciacquare il filtro per sporco grossolan- no sost aqua corrente.
3. Inserire ilhetto per sporco grossolano nel serbatoio acqua sporca.

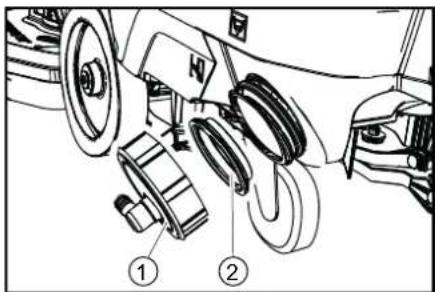

Pulizia delhetto acqua pulita

1. Scaricare l'acqua pulita (vedi capitolo Scarico dell'acqua pulita).
2. Svitare la chiusura del serbatoio acqua pulita.

(1)Chiusura del serbatoio acqua pulita
(2)Filtro acqua pulita
3. Estrarre il fatto acqua pulita e sciacquario con acqua corrente.
4. Inserire ilhetto acqua pulita.
5. Applicare la chiusura del serbatoio ac-qua pulita.

Nota:ippoI serraggio assicurarsi che I'attacco del tubo flessibile si trovi nel punto più basso nella chiusura del serbatoio acqua pulita.

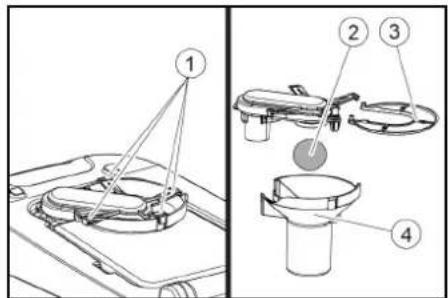

Pulizia del galleggiante e del filtropelucchi

1. Aprire il coperchio del serbatoio acqua sporca.

Ganci di arresto
② Galleggiante
③ Filtrupelucchi
Scatola del galleggiante

1. Allentare i ganci di arresto.

2. Estrarre la scatola del galleggiante verso il basso.

3. Rimuovere il galleggiante alla scatola e pulirlo.
4. Rimuovere il filtrlo pelucchi e pulirlo.
5. Rimontare tutti i pezzi nella sequenza inversa.

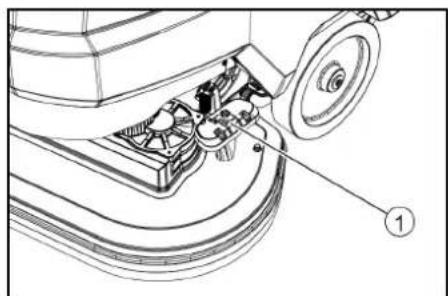

Sostituzione delle spazzole a disco

1. Sollevare la testa di pulizia.
2. Premere verso il basso il pedale cambio spazzole olettripunto di resistenza.

①Pedale cambio spazzole
3. Estrarre la 1^a spazzola a disco lateralmente除去la testada pulizia.
4. Posizione are la nuova spazzola a disco fatto la testa di pulizia, premerla verso l'alto e innestarla.
5. Ripetere la procedura per la 2^a spazzola a disco.

Guida alla risoluzione dei guasti

PERICOLO

Pericolo di lesioni!

L'apparecchio potrebbe iniziare a muoversi inaspettatamente e causare lesioni.

Prima di eseguire qualsiasi lavoro sull'apparecchio, portare l'interruttore a chiave su

"0" ed estrarre la chiave.

Staccare la spina del caricabatterie.

• Scaricare e smaltire l'acqua sporca e l'acqua pulita.
• In caso di guasti che non possono essere risolti mediante但这a tabella, rivolgersi al servizio di assistenza.

Indicatore dello stato della batteria

LED di stato
(2)Indicazione LED 1
(3)Indicazione LED 2
4Indicazione LED 3
(5)Indicazione LED 4
(6) Batteria
Tast0

1. Premere il pulsante per 5 secondi.
2. Nessun LED accesso: Ricaricare la batteria.

Il LED di stato si accende in verde: Tutti e 5 i LED insieme indicano lo stato di carica della batteria.
- Il LED di stato si accende in rosso: I LED di indicazione segnalano un mal-funzionamento. I guasti descritti nella seguente tabella possono essere risolti dall'utente. Per tutte leindicazioni di guasto non descritte sopra, rivolgersi al servizio clienti KARCHER.

(1) (2)	(3) (4)	(5)	Causa Correzione
Rosso	- - - - La Batteria è troppo calda.	Lasciare raffreddare la batteria.
Rosso	- - - - de l'sistema di gestione	de la Batteria è troppo caldo.	Lasciare raffreddare la batteria.
Rosso	- - - - de - La Batteria	frodda per la ri-carica.	Spostare l'apparecchio in un luogo più caldo e aspettare che la batteria si sa riscaldata.
Rosso	- - - - de - Verbe	Il consumo di corrente durante la ca-rica è troppo alto.	Scollegare il caricabatterie alla presa. Attendere 10 secon-di. Ricollegare la spina di rete. Se il guasto viene visualizzato di nuovo, sostituire il caricabatterie.
		Il consumo di energia dell'apparec-chio è troppo alto.	Spagnere l'apparecchio. Se il guasto si ripete dopo l'accen-sione, cercare il guasto nell'apparecchio.
Rosso	- verde	- verde Cortocircuito	Controllare tutti i collegamenti della batteria.
Rosso	- verde	verde - Tensione del- cella troppo bassa durante lo scarticamento.	Ricaricare la batteria.
Rosso	- verde	verde verde Tensione de la cella troppo alta du-rante la carica.	Scaricare la batteria al 20% della capacità residua. Poli, rica-ricare la batteria.
Rosso	verde	- verde La tensione della batteria è troppo Bassa.	Ricaricare la batteria.
Rosso	verde	- verde - Malfunzionanento nel processo di carica.	Scollegare il caricabatterie alla presa. Attendere 10 secon-di. Ricollegare la spina di rete. Se il guasto viene visualizzato di nuovo, sostituire il caricabatterie.
Rosso	verde	- Verde - La batteria è troppo fredda per l'ero-gazione della potenza.	Spostare l'unità in un luogo più caldo e aspettare che la bat-teria si via riscaldata.
Rosso	verde	verde - Malfunz-onamento dell'erogazione di potenza.	Spagnere l'apparecchio. Se il guasto permane, contattare il servizio clienti.

Guastiienza indicatori

Guasto Correzione
L'apparecchio non si accende	1. Portare l'interruttore a chiave su "1".2. Sbloccare il tasto di arresto d'emergenza sul campo di lavoro ruotandolo. (Note: non tutte leversioni di apparecchio sono dotate di un tasto di arresto d'emergenza)3. Azionare l'interruttore di sicurezza.4. Inserire la spina della batteria.5. Controllare le batterie, caricarle se necessario.6. Verificare se i poli della batteria sono collegati.
Quantità d'accua insufficiente	1. Controllare il livello di riempimento dell'accua pulita, riempire il serbatoio se necessario.2. Aumentare la quantità d'accua con il rispettivo pulsante di regolazione.3. Pulire il filtrlo acqua pulita.4. Controllare che i tubi flessibili non siano otturati, eventualmente pulirli.
Potenza di aspirazione insufficiente	1. Spagnere l'apparecchio e scaricare l'accua sporca.2. Pulire le guarnizioni tra il serbatoio acqua sporca e il coperchio e verificare la tenuta, eventualmente sostenirile.3. Controllare se il tubo flessibile di aspirazione è collegato correttamente al serbatoio acqua sporca.4. Controllare che il filtrlo pelucchi non sia sporco, eventualmente pulirlo.5. Pulire i labbri di aspirazione sulla barra di aspirazione, eventualmente girarli o sostiturli.6. Controllare che il coperchio del tubo flessibile di scarico dell'accua sporca via chiuso.7. Verificare la regolazione della barra di aspirazione.8. Controllare che il tubo flessibile di aspirazione non via otturato, eventualmente pulirlo. Quando si reinserisce il tubo flessibile di aspirazione, la marcatura bianca del tubo deve trovarsi in corrispondenza del fermaglio.9. Verificare la tenuta del tubo flessibile di aspirazione, eventualmente sostiturlo.
Risultato di pulizia insufficiente te	1. Ridurre la velocità.2. Controllare lo stato di usura delle spazzole, eventualmente sostiturlie.3. Verificare l'idoneità del tipo di spazzole e del detergente.
La turbina di aspirazione funziona a regime elevato	1. Scariare l'accua sporca.2. Pulire il galleggiante.3. Controllare il filtrlo pelucchi, eventualmente pulirlo.4. Controllare che il tubo flessibile di aspirazione non via otturato, eventualmente pulirlo.5. Controllare che la barra di aspirazione non via otturata, eventualmente eliminare l'intasamento
La spazzola non gira	1. Controllare che la spazzola non sua bloccata da corpi estranei, eventualmente rimuoverli.
L'apparecchio vibra durante la pulizia	1. Utilizzare una spazzola più morbida.
I LED "Batteria scollegata", 80% e 100% sul caricabatterie si accen-dono più volte in successione	1. Il caricabatterie è in fase di ricarica. Lo stato di ricarica delle singole nelle della batteria viene equa-lizzato. è presente un guasto solo se il LED "Batteria scollegata" si accende in modo permanente.
La batteria non può essere ca-ricata	La batteria è completamente scarica e non può essere riattivata dal caricabatterie.1. Collegare il caricabatterie al collegamento di rete e alla batteria.2. Premere il tasto sulla batteria per più di 5 secondi. La batteria viene riattivata e inizia il processo di ricarica.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente.

Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti della garanzia si prega di rivolgersi al proprio rivenditore, op

pure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Accessori variante BD

Denominazione BD 70/75 n.	componente	BD 80/100 n. componente	Descrizione
Spazzola a disco, bianca (versione molto morbida)	4.905-011.0	4.905-030,0 Per	la pulizia di pavimenti poco sporchi o delicati
Spazzola a disco, naturale (versione morbida)	4905-012,0	4905-031,0 In fibre naturali, per la pulizia e la lucidatura
Spazzola a disco, rossa (versione media, standard)	4905-010,0	4.905-000.0 Per	l'impiego in tutte le normali operazioni di pulizia
Spazzola a disco, nera (versione dura)	4905-013,0	4905-032,0	Per lo sporco tenace e la pulizia di fondo, solo per rivestimenti non sensibili
Piatto di azionamento del pad	4762-590,0	4762-447,0	Per la pulizia con pad, con attacco a chiusura rapida e centerlock
Pad, bianco - 6.371-331.0 Per la lucidatura di pavimenti
Pad, rosso (medio-morbido)	6.369-003.0	6371-147,0	Per la pulizia e la lucidatura di tutti i pavimenti
Pad, verde (medio-duro)	6.369-002.0	6371-148,0	Per la pulizia di pavimenti molto sporchi e per la pulizia di fondo
Pad, nero (duro)	6.369-001.0	6371-169,0	Per sporco molto resistente e per la pulizia di fondo
Pad, marrone (SPP)	2.639-290.0	2639-288,0	Per lucidatura e rinfresco di superfici dure ed elastiche

Dati tecnici

		BD 70/75 W Clas- sic Bp	BD 80/ 100 W Clas- sic Bp
Dati sulle prestazioni dell'apparecchio
Tensione nominale	V	24	24
Capacità della bat- teria	Ah (5 h)	80 / 160	160
Assorbimento di potenza medio	W 1270	1320
Potenza motore di trazione	W 250	300
Potenza turbina di aspirazione	W 500	500
Potenza motore delle spazzole	W	2 x 500	2 x 500
Resa superficiele teorica	m2/h	3500	4000
Volume serbatoio acqua pulita	I	75	100
Volume serbatoio acqua sporca	I	75	100
Temperatura dell'acqua max.	°C	50	50
Pressione dell'ac- qua max.	bar	0,06	0,06
Larghezza pulizia mm area di lavoro	mm	1550	1650
Pendenza max. %	%	2	2
Aspirazione
Potenza di aspira- zione, portata d'aria	I/s	24	24
Potenza di aspira- zione, depressione (mbar)	kPa (mbar)	16 (160)	16 (160)
Spazzole di pulizia
Larghezza di lavoro mm	mm	700	800
Diametro spazzole mm	mm	356	410

	BD	BD
	70/75	80/
	W	100 W
	Clas-	Clas-
	sic	sic
	Bp	Bp

Numero di giri delle spazzole	1/min	140	140
Pressione di con-utto delle spazzole	N	300 /500	400 /680
Dimensioni e pesi
Peso totale con sentito	kg	325	435
Peso a vuoto (peso di trasporto)	kg	251	325
Dimensioni vano Batteria	mm	575 x 380	622 x 384

Valori rilevati secondo EN 60335-2-72
Valore di vibratione totale	m/s2	<2,5	<2,5
Incertezza K	dB(A)	0,2	0,2
Livello di pressione acustica LpA	dB(A)	65	65
Incertezza KpA	dB(A)	2	2
Livello di potenza acustica LWA + incertezza KWA	dB(A)	81	81

Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in consequence della sua progettazione e costruzione nonché nelle stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchinaswana il nostro consenso, la presente dichiarazione perde agli validità. Prodotto: Apparecchio per la pulizia di pavimenti

Direttive UE pertinenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2014/53/EU (TCU)

Norme armonizzate applicate

EN 60335-1

EN 60335-2-72

EN 55012: 2007 + A1: 2009

EN 61000-6-2: 2005

EN 62233: 2008

TCU

EN 301 511 V12.5.1

EN 300 440 V2.1.1

EN 300 328 V2.2.2

EN 300 330 V2.1.1

Norme nazionali applicate

I firmatari agiscono per incarico e con delega della direzione.

H.Jenner

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Karcher-Str.28-40

(2) Batteristik, batteriside

BEMAERK

Risiko for beskadigelse

Forbind ikke ladeaggregatet med batteristikket pa maskinsiden.

Obs

② Batterioplugg, batteriside

OBS

Fare for materielle skader

Batteriladeren skal icke kobles til batteripluggen pa apparatsiden.

Merknad

Indicati generale. 169

Functionarea. 169

Urcare / coborare pedalacap decuratare
