Tipo di prodotto	Deumidificatore (categoria Umidificatore)
Marca	Qlima
Modello	D612
Dimensioni (L x P x A)	290 x 194 x 478 mm
Peso netto	9,7 kg
Alimentazione	220-240 V ~ 50 Hz, 0,79 A
Potenza assorbita	0,20 kW
Capacità di deumidificazione (30°C, 80% UR)	12 L/24 h
Capacità di deumidificazione (27°C, 60% UR)	6,88 L/24 h
Capacità del serbatoio dell'acqua	1,8 L
Superficie consigliata della stanza	Fino a 90 m² (nominale)
Volume trattato	50 - 75 m³
Intervallo di temperatura di funzionamento	5 °C a 35 °C
Umidità relativa di funzionamento	40 % a 90 % UR
Refrigerante	R290 (60 g)
Livello sonoro	34 dB(A)
Classe di protezione	IP24
Funzioni principali	Deumidificazione, asciugatura dei vestiti, timer (1/2/4/9 h), igrostato regolabile (30/40/50/60% UR, continuo CO), sbrinamento automatico
Filtri	Filtro schermo, filtro HAF HEPA™, filtro a carboni attivi (3 strati)
Manutenzione e pulizia	Pulire regolarmente il filtro schermo; sostituire i filtri HEPA e carbone secondo usura; pulire la griglia e la piastra con un panno morbido; svuotare regolarmente il serbatoio
Sicurezza	Arresto automatico serbatoio pieno; sbrinamento automatico; protezione compressore (riavvio ritardato 5 min); messa a terra obbligatoria
Ricambi e riparabilità	Filtri di ricambio disponibili presso il distributore o www.qlima.com; riparazioni da un professionista qualificato (gas infiammabile R290)
Garanzia	2 anni dalla data di acquisto (a condizioni)

Domande frequenti - D612 QLIMA

Cosa fare se l'apparecchio non si accende?

Verificare che la spina sia inserita correttamente nella presa a muro e che l'alimentazione sia presente. L'apparecchio deve essere collegato a una presa con messa a terra.

Perché l'umidità non diminuisce?

Ciò può essere dovuto a un serbatoio dell'acqua pieno, un filtro dell'aria intasato, una temperatura o umidità troppo bassa nella stanza, o una stanza troppo grande. Verificare questi punti e pulire il filtro se necessario.

Come svuotare il serbatoio dell'acqua?

Estrarre il serbatoio verso l'esterno usando la maniglia situata sul fondo, svuotare l'acqua, quindi rimetterlo in posizione seguendo la freccia. Non rimuovere il serbatoio durante il funzionamento.

Posso utilizzare un tubo di scarico continuo?

Sì, è possibile utilizzare il tubo fornito per uno scarico a gravità. Rimuovere il serbatoio, avvitare il tubo sull'ugello, quindi riposizionare il serbatoio facendo passare il tubo attraverso il foro di scarico. Assicurarsi che il tubo non sia piegato.

Come regolare l'umidità desiderata?

Premere il pulsante 'Umidità' per scegliere tra i valori 30%, 40%, 50%, 60% o CO (continuo). L'apparecchio si ferma quando l'umidità raggiunge il valore impostato -2% e riparte a +2%.

Cosa significa la spia di sbrinamento?

La spia di sbrinamento si accende quando l'apparecchio è in ciclo di sbrinamento automatico. Ciò accade se la temperatura ambiente è troppo bassa e l'evaporatore gela. Il compressore si ferma temporaneamente per consentire lo sbrinamento.

Come pulire i filtri?

Rimuovere il serbatoio, quindi il filtro schermo piegando leggermente la parte superiore. Pulirlo con l'aspirapolvere. I filtri HEPA e carbone si rimuovono successivamente. Il filtro schermo si pulisce regolarmente; i filtri HEPA e carbone devono essere sostituiti periodicamente.

Come reimpostare l'indicatore di pulizia del filtro?

Quando l'apparecchio è in funzione, premere il pulsante 'Timer' per 5 secondi. La spia lampeggerà 5 volte e si spegnerà, indicando che il tempo di servizio è stato reimpostato.

L'apparecchio fa rumore, è normale?

Un livello sonoro di 34 dB(A) è normale per questo modello. Assicurarsi che l'apparecchio sia su una superficie piana e stabile. Se il rumore è anomalo, verificare che nessun oggetto ostruisca le griglie.

Quali sono le precauzioni di sicurezza importanti?

L'apparecchio contiene gas refrigerante R290 infiammabile. Non forare il circuito frigorifero. Utilizzare solo in una stanza di oltre 4 m². Scollegare prima della pulizia. Non usare mai con una prolunga. Affidare le riparazioni a un professionista qualificato.

MANUALE UTENTE D612 QLIMA

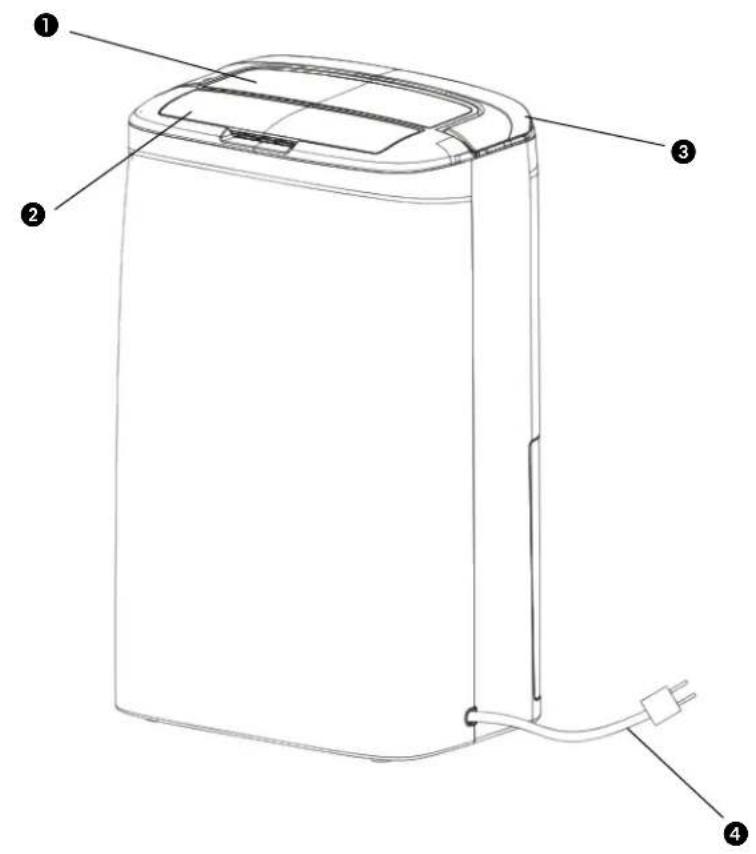

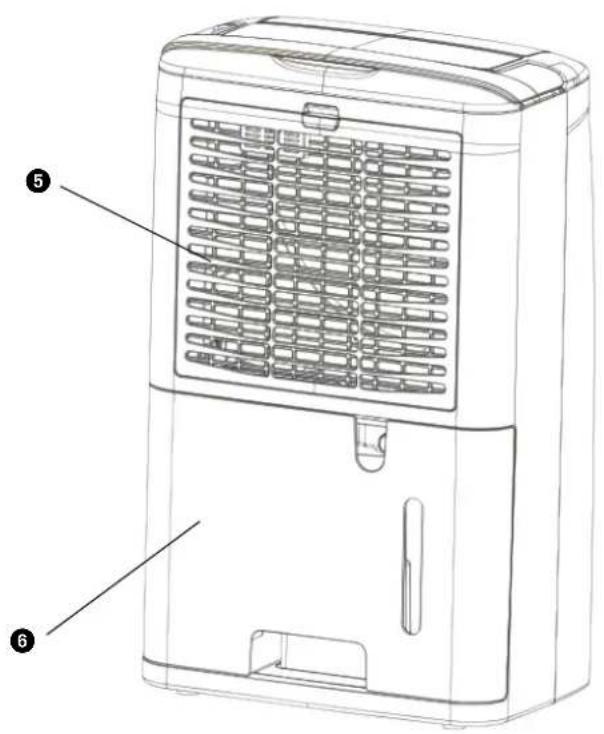

Pannello di controllo, Piastra di aerazione, Maniglia, Cavo di alimentazione, Filtro, Serbatoio

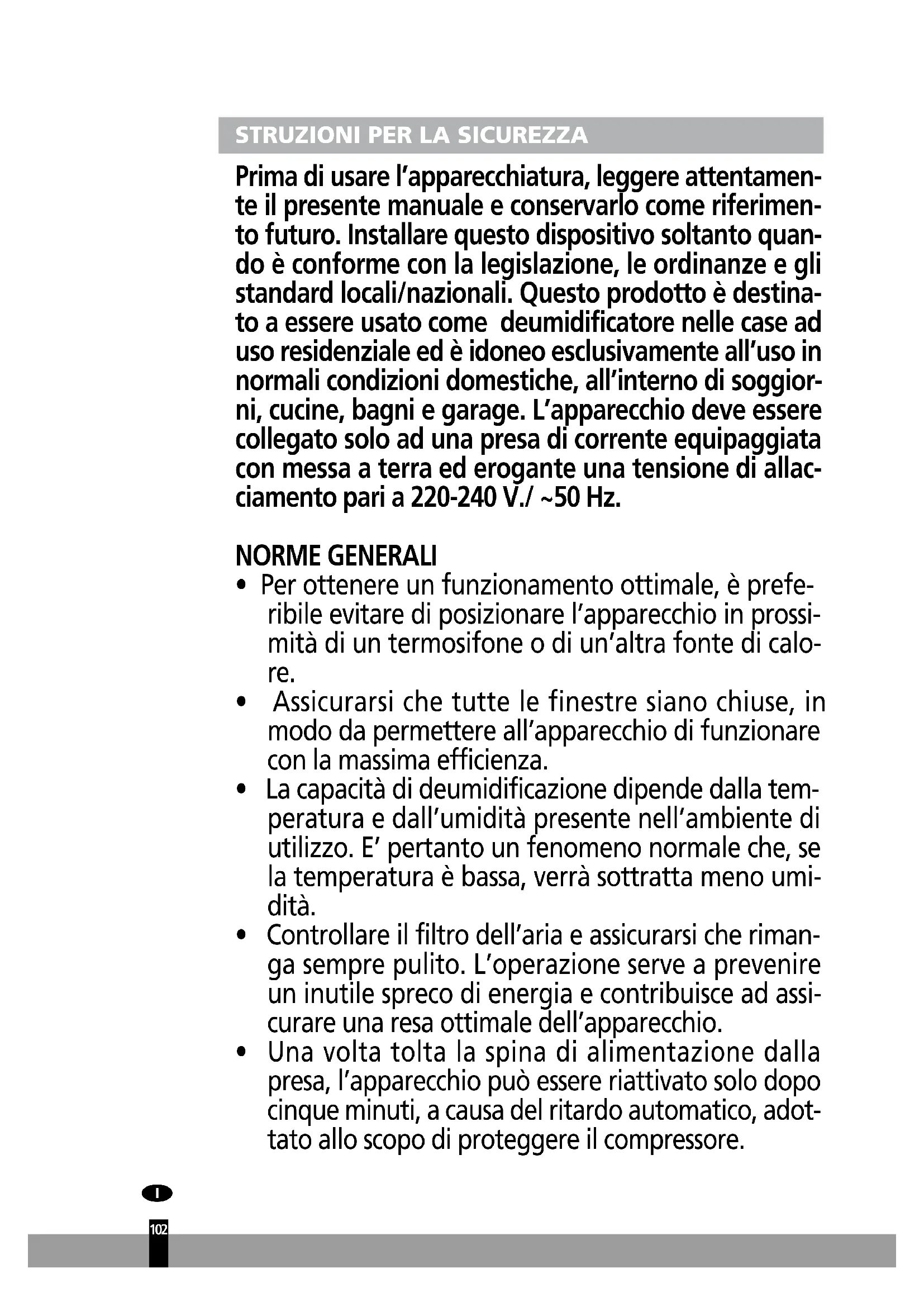

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come deumidificatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in normali condizioni domestiche, all'interno di soggiorni, cucine, bagni e garage. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V / ~50 Hz.

NORME GENERALI

• Per ottenere un funzionamento ottimale, è preferibile evitare di posizionare l'apparecchio in prossimità di un termosifone o di un'altra fonte di calore.
• Assicurarsi che tutte le finestre siano chiuse, in modo da permettere all'apparecchio di funzionare con la massima efficienza.
• La capacità di deumidificazione dipende dalla temperatura e dall'umidità presente nell'ambiente di utilizzo. È pertanto un fenomeno normale che, se la temperatura è bassa, verrà sottratta meno umidità.
• Controllare il filtro dell'aria e assicurarsi che rimanga sempre pulito. L'operazione serve a prevenire un inutile spreco di energia e contribuisce ad assicurare una resa ottimale dell'apparecchio.
• Una volta inserita la spina di alimentazione alla presa, l'apparecchio può essere riattivato solo dopo cinque minuti, a causa del ritardo automatico, adottato allo scopo di proteggere il compressore.

IMPORTANTE

L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione. È inoltre opportuno assicurare un agevole accesso alla spina elettrica. Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite.

Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:

• La tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetta dell'apparecchio;
• La presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
• La spina del cordone elettrico è adatta alla presa di corrente;
• L'apparecchio è collocato su una superficie piana e stabile.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.

• L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di

persone responsabili della sicurezza degli utenti.

• Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.
• Le griglie di ingresso e/o uscita dell'aria non vanno mai coperte.
• Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio.
• Evitare il contatto fra l'apparecchio e le sostanze chimiche.
• Mai immergere l'apparecchio in acqua.
• Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.
• Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica alla presa di corrente.
• L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un impiantista qualificato.
• Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.
• Eventuali interventi di riparazione vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio. Rispettare le istruzioni di manutenzione.
• Quando l'apparecchio è posto fuori servizio o si tiene inutilizzato, staccare sempre la spina dalla presa di corrente.
• Qualora il cavo di alimentazione fosse danneggiato è necessario farlo sostituire dal fabbricante, dal servizio clienti o da personale con qualifiche adeguate in modo da non correre alcun rischio.

Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze, a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo, accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso. - I bambini non dovrebbero giocare col dispositivo. - Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite da bambini senza supervisione.

ATTENZIONE!

• Non usare mai l'apparecchio se il cordone elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato e si deve evitare che entri a contatto con oggetti taglienti o acuminati.

ATTENZIONE!

• La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio.

Informazioni specifiche relative ad apparecchiature con gas refrigerante R290 / R32.

• Leggere attentamente tutte le avvertenze.
• Quando si sbrina e si pulisce l'apparecchiatura, non utilizzare strumenti diversi da quelli consigliati dall'azienda produttrice.
• L'apparecchiatura deve essere collocata in una zona priva di sorgenti di accensione continue (ad esempio fiamme aperte, apparecchi a gas o elettrici in funzione). Non forare e non bruciare.
• Questa apparecchiatura contiene Y g (vedere la targhetta sul retro del dispositivo) di gas refrigerante R290 / R32.
• R290 / R32 è un gas refrigerante conforme con le direttive Europee in materia di ambiente. Non perforare alcuna parte dell'impianto del refrigerante. Essere consapevoli che i refrigeranti potrebbero non contenere odore.
• Se l'apparecchiatura è installata, azionata o riposta in una zona non aerata, la stanza deve essere progettata in modo da prevenire l'accumulo di perdite di refrigerante che potrebbe causare incendio o esplosione dovuti alla combustione del refrigerante provocata da stufe elettriche, fornelli o altre sorgenti di accensione.
• L'apparecchiatura deve essere conservata in modo tale da prevenire guasti meccanici.
• Le persone che azionano o lavorano sull'impianto del refrigerante devono avere la certificazione appropriata rilasciata da un'organizzazione accreditata che garantisce la competenza nel maneggiare i refrigeranti in conformità con la valutazione specifica riconosciuta dalle associazioni del settore.
• Le riparazioni devono essere effettuate sulla base della raccomandazione dell'azienda produttrice.

Interventi di manutenzione e riparazione che richiedono l'assistenza di altro personale qualificato devono essere effettuati sotto la supervisione di una persona specializzata nella gestione dei refrigeranti infiammabili.

L'apparecchio dovrebbe essere installato, azionato e conservato in una stanza con una superficie maggiore di 4m². L'apparecchio deve essere conservato in un'area ben ventilata dove la dimensione della stanza corrisponda all'area della stanza specificata per il funzionamento.

ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENENTI R290 / R32

1 ISTRUZIONI GENERALI

Questo manuale di istruzioni è destinato all'uso da parte di persone in possesso di un adeguato background di conoscenza nei settori di elettricità, elettronica, refrigerazione e meccanica.

1.1 Controlli dell'area

Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, è necessario effettuare controlli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione dell'impianto di refrigerazione, è necessario rispettare le seguenti precauzioni prima di effettuare il lavoro sull'impianto.

1.2 Procedura di lavoro

Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente mentre il lavoro viene eseguito.

1.3 Area di lavoro generale

Tutto il personale addetto alla manutenzione e le altre persone che lavorano nell'area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza mediante il controllo del materiale infiammabile.

1.4 Controllo per la presenza di refrigerante

L'area deve essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro, al fine di garantire che il tecnico sia consapevole di atmosfere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sia adatta per l'uso con refrigeranti infiammabili, cioè priva di scintille, adeguatamente sigillata o intrinsecamente sicura.

1.5 Presenza dell'estintore

Se devono essere eseguite delle lavorazioni a caldo nelle apparecchiature di refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estintore a polvere secca o a CO2 adiacente alla zona di caricamento.

1.6 Nessuna fonte di ignizione

Nessuna persona che esegue lavoro in relazione a un sistema di refrigerazione che implica l'esposizione di una tubazione che contiene o ha contenuto refrigerante infiammabile deve utilizzare eventuali fonti di accensione in modo tale che possa comportare il rischio di incendio o di esplosione. Tutte le possibili fonti di innesco, tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal sito di installazione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciato nello spazio circostante. Prima di effettuare il lavoro, l'area attorno all'apparecchiatura deve essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Segnali "Non Fumare" devono essere visualizzati.

1.7 Area ventilata

Garantire che l'area sia all'aperto o che sia adeguatamente ventilata prima di irrompere nel sistema o effettuare qualsiasi lavorazione a caldo. Un grado di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve disperdere in modo sicuro qualsiasi refrigerante rilasciato e preferibilmente espellerlo nell'atmosfera.

1.8 Controlli all'apparecchiatura per la refrigerazione

Nel caso in cui vengano sostituiti componenti elettrici, questi devono essere adatti allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore. I controlli seguenti devono essere applicati agli impianti che utilizzano refrigeranti infiammabili:

• La dimensione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contenenti refrigerante.
• Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite.
• Se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per la presenza di refrigerante.
• La marcatura dell'apparecchiatura deve continuare ad essere visibile e leggibile. Marcature e segni illeggibili devono essere corretti.
• Il tubo o i componenti di refrigerazione devono essere installati in una posizione in cui è improbabile che siano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti siano costruiti con materiali intrinsecamente resistenti alla corrosione o siano opportunamente protetti contro la corrosione.

1.9 Controlli per dispositivi elettrici

Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe compromettere la sicurezza, nessuna alimentazione elettrica può essere collegata al circuito fino a quando non sia stato adeguatamente riparato. Se il problema non può essere risolto immediatamente, ma è necessario continuare il funzionamento, deve essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate. I controlli di sicurezza preliminari devono includere:

• che i condensatori siano scarichi: ciò deve essere fatto in modo sicuro per evitare il rischio di scintille;
• che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo dell'impianto;
• che ci sia continuità della messa a terra.

2 RIPARAZIONI DI COMPONENTI A TENUTA

2.1 Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc. Qualora sia assolutamente necessario mantenere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente deve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa. 2.2 Particolare attenzione deve essere prestata a quanto segue per assicurare che lavorando sui componenti elettrici, l'involucro non sia alterato in modo tale da compromettere il livello di protezione. Ciò deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato di capicorda, ecc.

Assicurarsi che il dispositivo sia montato saldamente.

Assicurarsi che le guarnizioni o i materiali sigillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore.

NOTA L'utilizzo di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.

3 RIPARAZIONE DI COMPONENTI INTRINSECAMENTE SICURI

Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito, garantendo che questo non superi la tensione ammissibile e la corrente permessa per l'apparecchiatura in uso.

I componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve essere alla valutazione corretta.

Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita.

4 CABLAGGIO

Controllare che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazione anche gli effetti dell'invecchiamento o della vibrazione continua da fonti quali compressori o ventilatori.

5 RILEVAMENTO DI REFRIGERANTI INFIAMMABILI

In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere utilizzata una torcia ad alogenuro (o qualsiasi altro rilevatore che utilizzi una fiamma).

6 METODI DI RILEVAMENTO DELLE PERDITE

I seguenti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contenenti refrigeranti infiammabili. Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitare di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante).

Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sia adatto per il refrigerante utilizzato. L'apparecchiatura di rilevamento perdite deve essere impostata a una percentuale di LFL del refrigerante e deve essere calibrata per il refrigerante impiegato e la percentuale appropriata di gas (25% massimo) deve essere CONFERMATA.

I fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti ma deve essere evitato l'uso di detergenti contenenti cloro in quanto il cloro può reagire con il refrigerante e corrodere la tubazione in rame.

Se si sospetta una perdita, tutte le fiamme libere devono essere rimosse/spente.

Se viene riscontrata una perdita di fluido refrigerante che richiede brasatura, tutto il fluido refrigerante deve essere recuperato dal sistema, oppure isolato (per mezzo di valvole di intercettazione) in una parte del sistema lontano dalla perdita. Azoto privo di ossigeno (N) deve essere spurgato attraverso il sistema prima e durante il processo di brasatura.

7 RIMOZIONE E SCARICO

Quando si irrompe nel circuito del refrigerante per effettuare riparazioni - o per qualsiasi altro scopo - devono essere utilizzate procedure convenzionali. È tuttavia importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La seguente procedura deve essere rispettata: rimuovere il refrigerante; effettuare lo spurgo del circuito con gas inerte; scaricare; spurgare nuovamente con gas inerte; aprire il circuito mediante taglio o brasatura.

Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrette. Il sistema deve essere sciacquato con azoto privo di ossigeno per rendere l'unità sicura. Questo processo può richiedere di essere ripetuto più volte. Aria compressa o ossigeno non devono essere utilizzati per questa attività. Il lavaggio deve essere effettuato rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione di esercizio, poi sfiatare in atmosfera e infine tirare fino al vuoto. Questo processo deve essere ripetuto fino a quando non c'è più refrigerante all'interno del sistema.

Quando viene utilizzato il carico finale di azoto privo di ossigeno, il sistema deve essere sfiatato verso la pressione atmosferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e che sia disponibile ventilazione.

In aggiunta alle procedure di caricamento tradizionali, i seguenti requisiti devono essere seguiti. Garantire che non si verifichi contaminazione di diversi fluidi refrigeranti quando si utilizzano apparecchiature di caricamento. Tubi flessibili o rigidi devono essere quanto più corti possibile per ridurre al minimo la quantità di fluido refrigerante contenuta in essi. Le bombole devono essere mantenute in posizione verticale. Assicurarsi che l'impianto di refrigerazione venga messo a terra prima di caricare il sistema con il refrigerante. Etichettare l'impianto quando il caricamento è completo (se non lo è già). Prestare estrema attenzione a non riempire eccessivamente l'impianto di refrigerazione. Prima di ricaricare l'impianto, deve essere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto deve essere testata a completamento del caricamento, ma prima della messa in servizio. Una prova di tenuta successiva deve essere effettuata prima di lasciare il sito.

9 DISMISSIONE

Prima di eseguire questa procedura, è essenziale che il tecnico abbia acquisito completa dimestichezza con l'apparecchiatura e tutti i suoi dettagli.

Si consiglia per buona prassi che tutti i refrigeranti siano recuperati in modo sicuro. Prima di effettuare questa attività, un campione di olio e di refrigerante deve essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato.

È essenziale che l'alimentazione elettrica sia disponibile prima che l'attività venga iniziata.

a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento. b) Isolare l'impianto elettricamente.

c) Prima di tentare la procedura, assicurarsi che: l'attrezzatura di movimentazione meccanica sia disponibile, se necessario, per la movimentazione delle bombole di refrigerante. d) Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente. e) Le attrezzature di recupero e le bombole siano conformi alle norme appropriate. f) L'impianto del refrigerante sia vuotato tramite pompa, se possibile. g) Se lo svuotamento non è possibile, realizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parti dell'impianto. h) Assicurarsi che la bombola sia collocata sulla bilancia prima che avvenga il recupero. i) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del produttore. j) Non riempire eccessivamente le bombole. (Non più dell'80% in volume di liquido caricato.) k) Non superare la pressione massima di esercizio della bombola, anche temporaneamente. l) Quando le bombole sono state riempite correttamente e il processo completato, assicurarsi che le bombole e le attrezzature vengano rimosse dal sito prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse. m) Il refrigerante recuperato non può essere caricato in un altro impianto di refrigerazione a meno che non sia stato pulito e controllato.

10 ETICHETTATURA

L'apparecchiatura dev'essere etichettata dichiarando che essa è stata dismessa e svuotata del refrigerante. L'etichetta deve recare data e firma. Accertarsi che non vi siano etichette sull'apparecchiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile.

11 RECUPERO

Quando si rimuove il refrigerante da un impianto, sia per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro. Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengano impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero di bombole corretto per contenere il carico totale dell'impianto. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettate per il refrigerante (sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni di esercizio. I cilindri di recupero vuoti devono essere scaricati, se possibile, raffreddati prima di effettuare un recupero.

L'apparecchiatura di recupero deve essere in buone condizioni di funzionamento, con un set di istruzioni relative all'apparecchiatura a portata di mano, e deve essere adatta per il recupero di refrigeranti infiammabili. Inoltre, un insieme di bilance di pesatura tarato deve essere disponibile e in buono stato d'esercizio. I tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni. Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, che sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio.

Il refrigerante recuperato deve essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole.

Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per assicurarsi che non rimanga refrigerante infiammabile all'interno del lubrificante. Il processo di scarico deve essere effettuato prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo del compressore deve essere impiegato per accelerare quel processo. Quando l'olio viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro.

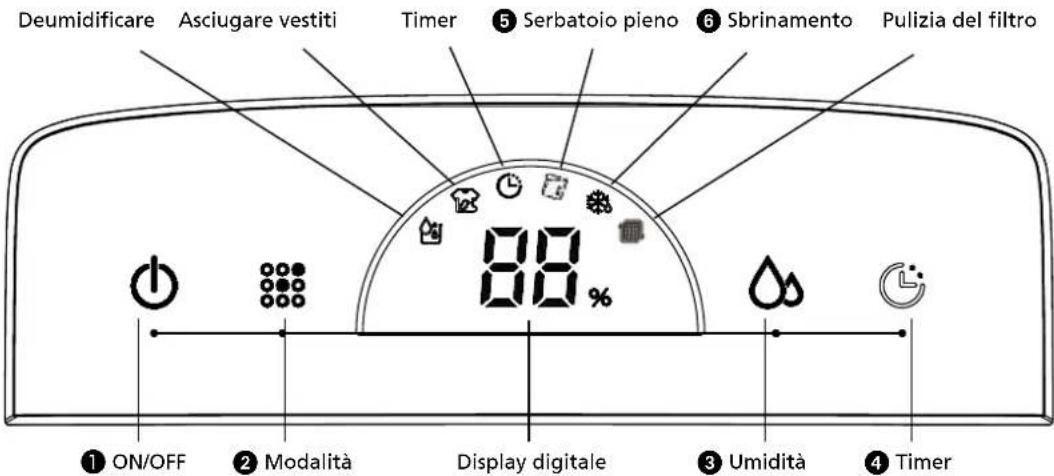

IL PANNELLO DI CONTROLLO

• Soglia inferiore delle condizioni operative: 5°C / 40% di umidità relativa.
• Soglia massima delle condizioni operative: 35°C / 90% di umidità relativa.

NOTA!

• Il secchio per l'acqua deve essere installato correttamente perché il deumidificatore funzioni. Non rimuovere il secchio quando l'unità è in funzione.
• Se si desidera utilizzare il tubo di drenaggio per drenare l'acqua, installare il tubo secondo il capitolo "Metodo di drenaggio".
• Ogni volta che si preme il pulsante effettivo sul pannello di controllo verrà emesso un "bip" sonoro.
• Durante l'ottimizzazione dell'unità, l'indicatore di funzionamento è ON. L'indicatore di funzionamento è OFF in stato di standby.

FUNZIONAMENTO

ACCENSIONE/SPEGNIMENTO: Premere il pulsante on/off per accendere e spegnere l'unità. Quando si accende l'unità per la prima volta, deumidifica in continuo. Il compressore viene acceso e il motore della ventola funziona a bassa velocità. Contemporaneamente, il segnale di deumidificazione si accende e sul display digitale viene mostrata l'umidità ambiente. (Quando il valore di umidità dell'ambiente è inferiore al 30%, indica LO, quando il valore di umidità è superiore al 90%, indica HI). Modalità: Premere il pulsante modalità per impostare l'unità in modalità deumidificazione o in modalità asciugatura vestiti. Il segnale selezionato si illumina. 3 Umidità: L'umidità ambientale richiesta può essere impostata toccando il pulsante umidità. (I valori possono essere impostati a CO ~ 40% ~ 50% ~ 60%). In modalità deumidificazione, quando si preme il pulsante umidità per la prima volta, sul display digitale viene visualizzato il valore di umidità selezionato. Quando lo si preme per la seconda volta, cambia l'impostazione del valore di umidità.

Quando l'umidità ambiente richiesta è impostata, per esempio, al 50% e l'unità rileva che l'umidità attuale dell'ambiente è superiore al 52% RH, l'unità si avvia; Quando l'unità rileva che l'umidità attuale dell'ambiente è inferiore al 48% RH, l'unità si arresta. Per continuare a deumidificare usare l'impostazione CO.

Quando si preme il pulsante umidità per cinque secondi, sul display digitale viene visualizzata la temperatura ambiente. Dopo cinque secondi il display digitale torna a visualizzare l'umidità ambiente.

Timer: Premendo il pulsante timer l'apparecchio è impostato per funzionare per ~1h~2h~4h~or 9h. Quando la funzione timer è in uso il segnale timer si accende. Serbatoio pieno: Quando il serbatoio dell'acqua è pieno il segnale serbatoio pieno si accende; suona 10 volte un allarme e l'unità si spegne. Dopo aver vuotato il serbatoio dell'acqua e averlo rimesso nella posizione corretta, l'unità continuerà la deumidificazione quando il compressore si avvia automaticamente, dopo tre minuti. Sbrinamento: Quando l'apparecchio è collocato in una stanza con una bassa temperatura ambiente durante il funzionamento, la superficie dell'evaporatore può gelare, al fine di garantirne il normale funzionamento, l'unità viene fornita con una funzione di sbrinamento automatico. Quando l'unità è in sbrinamento il segnale sbrinamento si accende.

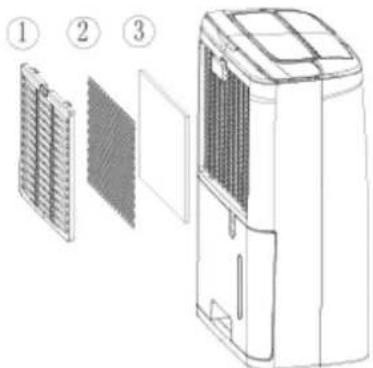

FILTRO DELL'ARIA

I deumidificatori sono dotati di un'unità di filtraggio multistrato (a 3 strati) per la pulizia dell'aria in circolazione.

L'unità di filtraggio multistrato è costituita da un filtro a crivello e da un filtro HEPATM HAF e uno ai carboni attivi (imballati separatamente). Questi filtri devono essere inseriti nell'apparecchio, seguendo le istruzioni di montaggio, prima di usare il deumidificatore.

1 Filtro a crivello: abbatte le particelle di polvere più grandi. 2 Filtro ai carboni attivi: elimina gli odori. 3 Filtro HEPA HAF: cattura le particelle d'aria nocive, come polline, batteri, forfora di animali domestici e polvere.

PER PULIRE, CONTROLLARE O SOSTITUIRE I FILTRI:

COME ESTRARRE I FILTRI:

• Togliere il contenitore dell'acqua (vedi il capitolo DRENAGGIO ACQUA & CONTENITORE PIENO)
• Estrarre il filtro premendo con decisione lungo la parte superiore del filtro a crivello con 2 o 3 dita. Il filtro a crivello si piegherà e i due ganci di fissaggio sul lato superiore

del filtro a crivello potranno essere staccati dagli appositi fori. A quel punto il filtro a crivello è svincolato e può essere facilmente rimosso.

• Estrarre successivamente anche il filtro HEPA HAF e il filtro ai carboni attivi che adesso sono visibili e meglio accessibili.

Il filtro a crivello deve essere pulito regolarmente con un aspiratore per evitare che l'intasamento ostacoli il flusso d'aria. Non occorre sostituirlo periodicamente.

Nuovo filtro

Sostituzione del filtro consigliata

Quando il filtro a carboni attivi è polveroso, lo si può pulire con un'aspirapolvere. In caso di sostituzione del filtro a carboni attivi, si consiglia di sostituire anche il filtro HEPA HAF.

AVVERTENZA

Non utilizzare mai l'apparecchio senza il filtro di garza! - Far funzionare il deumidificatore perché l'apparecchio è munito del filtro a carboni attivi e/o il filtro HEPA HAF, non comporta danni all'unità stessa: in tal caso le polveri nocive non vengono semplicemente rimosse. - I kit di filtri da sostituire sono disponibili presso il rivenditore / www.qlima.com

• Riposizionare sia il nuovo filtro HEPA HAF sia il nuovo filtro ai carboni attivi. Il filtro ai carboni attivi occupa il lato più interno dell'apparecchio, il filtro HEPA HAF si trova sul lato esterno dell'apparecchio.
• Posizionare i 2 ganci della parte inferiore negli appositi fori, collocare i ganci della parte superiore nei due appositi fori. Sarà necessario piegare leggermente il filtro a crivello per inserirlo, l'operazione si effettua premendo con 2 o 3 dita sulla parte superiore del filtro a crivello.

Se la spia verde del filtro rimane accesa nonostante la pulizia, resettare il tempo di manutenzione di 168 ore di utilizzo indicando l'avvenuta pulizia del filtro. Premere semplicemente il pulsante "timer" per 5 secondi mentre l'unità è in funzione. La spia lampeggerà 5 volte ripristinando in questo modo il tempo di manutenzione del filtro. La spia verde si spegne.

OPZIONE DI DRENAGGIO

OPZIONE 1: SVUOTARE MANUALMENTE

Note:

• Non rimuovere il secchio quando l'unità è in funzione o si è appena fermata. Altrimenti si potrebbe causare gocciolamento dell'acqua sul pavimento.
• Non utilizzare il tubo se si utilizza il secchio per l'acqua per raccogliere l'acqua. Quando si collega il tubo, l'acqua sarà svuotata attraverso di esso anziché nel secchio.

Foto 3

1 Tenere la maniglia sulla parte inferiore del secchio dell'acqua ed estrarlo seguendo la direzione della freccia. 2 Vuotare il secchio afferrando la maniglia sulla parte inferiore del secchio con una mano e afferrando la parte inferiore del secchio con l'altra mano. 3 Riposizionare il secchio nel deumidificatore secondo la direzione della freccia.

OPZIONE 2: TUBO DI SCARICO PER GRAVITÀ

1 Utilizzare il tubo incluso nella confezione. 2 Rimuovere il secchio dall'unità come indicato. 3 Avvitare il tubo di scarico all'ugello e assicurarsi che sia saldamente bloccato.

Foto 4

Foto 5

Foto 6

tubo di scarico 2 all'ugello

4 Rimettere in posizione il secchio. Assicurarsi che il tubo di scarico passi attraverso il foro di scarico ed è diretto verso il basso. Far correre il tubo a terra e coprire il foro con un coperchio. Notare che il tubo di drenaggio non deve essere schiacciato, altrimenti l'acqua non può defluire.

Foto 7

NOTA!

Quando si desidera togliere il tubo di scarico, preparare un recipiente per raccogliere l'acqua dall'ugello.

PULIZIA E MANUTENZIONE

ATTENZIONE:

• Prima della pulizia, spegnere il deumidificatore e scollegare l'alimentazione. In caso contrario si possono causare scosse elettriche. Non lavare il deumidificatore con acqua, o potrebbe causare scosse elettriche. Non utilizzare liquidi volatili (come diluente o benzina) per pulire il deumidificatore.

In caso contrario si rovinerebbe l'aspetto dell'unità.

Foto 9

1 Griglia e involucro

Pulire l'involucro:

Quando c'è polvere sull'involucro, utilizzare un panno morbido per spolverarlo; quando l'involucro è molto sporco (grasso), usare un detergente delicato per pulirlo. Pulire la griglia: Utilizzare un aspirapolvere o una spazzola.

CURA DOPO L'USO - STAGIONE

• Scollegare l'alimentazione.
• Pulire filtro dell'aria e involucro.
• Pulire la polvere e gli ostacoli dal deumidificatore.
• Vuotare il secchio per l'acqua.

RISOLUZIONE DEI PROBLEMI

• Controllare quanto segue prima di contattare l'assistenza tecnica.

Problema Causa Soluzione
L'unità non funzione il cavo dell'alimentazione non è collegato.		Inserire la spina nella presa di corrente.
Il dispositivo non deumidifica.	Il serbatoio dell'acqua è piano. Rimuovere l'acqua dal serbatoio.
	Il serbatoio dell'acqua non è stato rimesso a quello correttamente.	Porre il serbatoio dell'acqua nella posizione corretta.
	Il filtrlo in linea è intasato. Pulire	il filtrlo dell'aria.
	La temperature o l'umidità relativa nellaStanza dove l'apparecchio è in funzione sono troppo basse.	È normale che il dispositivo non deumidificchi in queste condizioni
Il deumidificatore funziona, ma riduce l'umidità relativa in modo insufficiente.	LaStanza è troppo grande. Si consiglia di utilizzare un deumidificatore con una maggiore capacità.
	Ci sono trophe fonti di umidità. Si consiglia di utilizzare un deumidificatore con una maggiore capacità.
	C'è troppa ventilazione. Ridurre	la ventilazione (ad es. chiudere le finestre e le porte).
La spia di manutenzione è accesa.	Quando il tempo di servizio raggiunge 168 ore, la spia luminosa della pulizia del filtrò si accende.	Pulire il filtrò e azzerare il timer di manutenzione.
	Il filtrò è stato pulito, ma il timer di manutenzione non è stato azzerato	Con l'apparecchio in funzione, premere il pulsante del timer per 5 secondi. Il cicalino di allarme suona una volta e l'indicatore di filtrò pulito lampeggia 5 volte.

CONDIZIONI DI GARANZIA

Il deumidificatore ha una garanzia di due anni a decorrere dalla data di acquisto. Entro tale termine saranno effettuati gratuitamente tutti gli interventi di riparazione in caso di difetti di fabbricazione o vizi del materiale.

Nella fattispecie si applicano le seguenti disposizioni:

• Saranno respinti tutti gli altri reclami o richieste di risarcimento, compresi quelli per danni derivanti.
• La riparazione o la sostituzione di componenti, entro il periodo di garanzia, non comporta un prolungamento della garanzia.
• La garanzia è nulla nel caso in cui siano state apportate modifiche al deumidificatore, siano state montate componenti non originali, o l'apparecchio sia stato riparato da terzi.
• Le componenti soggette a normale usura non sono comprese nella garanzia.
• Per esigere l'applicazione della garanzia si dovrà presentare lo scontrino d'acquisto originale, datato, e non dovranno essere state apportate modifiche di alcun tipo all'apparecchio.
• La garanzia è nulla in caso di danni sorti in seguito ad azioni che differiscono da quanto indicato nelle istruzioni o in seguito a negligenza.
• Le spese ed i rischi del trasporto del deumidificatore sono sempre a carico dell'acquirente.

Per prevenire costi inutili, si consiglia di leggere sempre attentamente le istruzioni prima dell'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, portare il deumidificatore al rivenditore per la riparazione.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

Informazioni sulla tutela ambientale: In questo apparecchio sono contenuti gas fluorurati ad effetto serra in base al Protocollo di Kyoto. L'apparecchio deve essere manutenuto o smantellato solo da personale esperto.

L'apparecchio contiene refrigerante R290 nella quantità indicata nella precedente tabella. Non scaricare il gas R290 nell'atmosfera: R290 è un gas fluorurato ad effetto serra con potenziale di riscaldamento globale GWP pari a 3.

SPECIFICHE TECNICHE

Modello D 610 D 612
Potenza assorbita (nom / max)	kW	0,21	0,20
Tensione di rete V / Hz / Ph 220-240 / ~ 50 / 1 220-240 / ~ 50 / 1
Amperaggio A 0,8 0,79
Fusibile corrente per circuito stampato		2010 Serie(s),AC250V,T,3,15A or 5A or 6,3A,L
Fusibile corrente per 1 circuito stampato		2010 Serie(s),AC250V,T,2,0A,L
Riduzione dell'umidità (tasso di humidità relativa pari al 80% ad una temperatura di 30°C)	L / 24h 10 12
Riduzione dell'umidità (tasso di humidità relativa pari al 60% ad una temperatura di 27°C)	L / 24h	6,3	6,88
Capacità del serbatoio	L 1,8	1,8
Flusso aria (nom.) *	m³/h	80	90
Ideale par ambienti forn a *	m³	40 - 65	50 - 75
Temperatura di esercizio	°C	5 - 35	5 - 35
Scongelamento automatico		si	si
Igrostato		si	si
Tipo di compressore		rotante	rotante
Refrigerante tipo / peso	r / gr	R290 / 55 gr	R290 / 60 gr
Pressione di aspirazione / scarico (max.)	MPa	0,75 / 2,16 (2,6)	7,5 / 20,4 (25,8)
Dimensioni unità (p x l x h)	mm	290 x 194 x 478	290 x 194 x 478
Netto peso unità	kg	10	9,7
Lordo peso unità	kg	11	10,6
Livello di pressione acustica *	dB(A)	34	34
Protezione unità	IP	IP24	IP24

• Da utilizzare a scopo indicativo

Il costruttore si riserva il diritto di apportare modifiche senza l'obbligo di dover notificare in anticipo le variazioni effettuate.

Diagrammi dei componenti

Pannello di controllo Piastra dell'aria Maniglia 4 Cavo di alimentazione 5 Filtro Serbatoio
