MANUALE UTENTE D 225 QLIMA

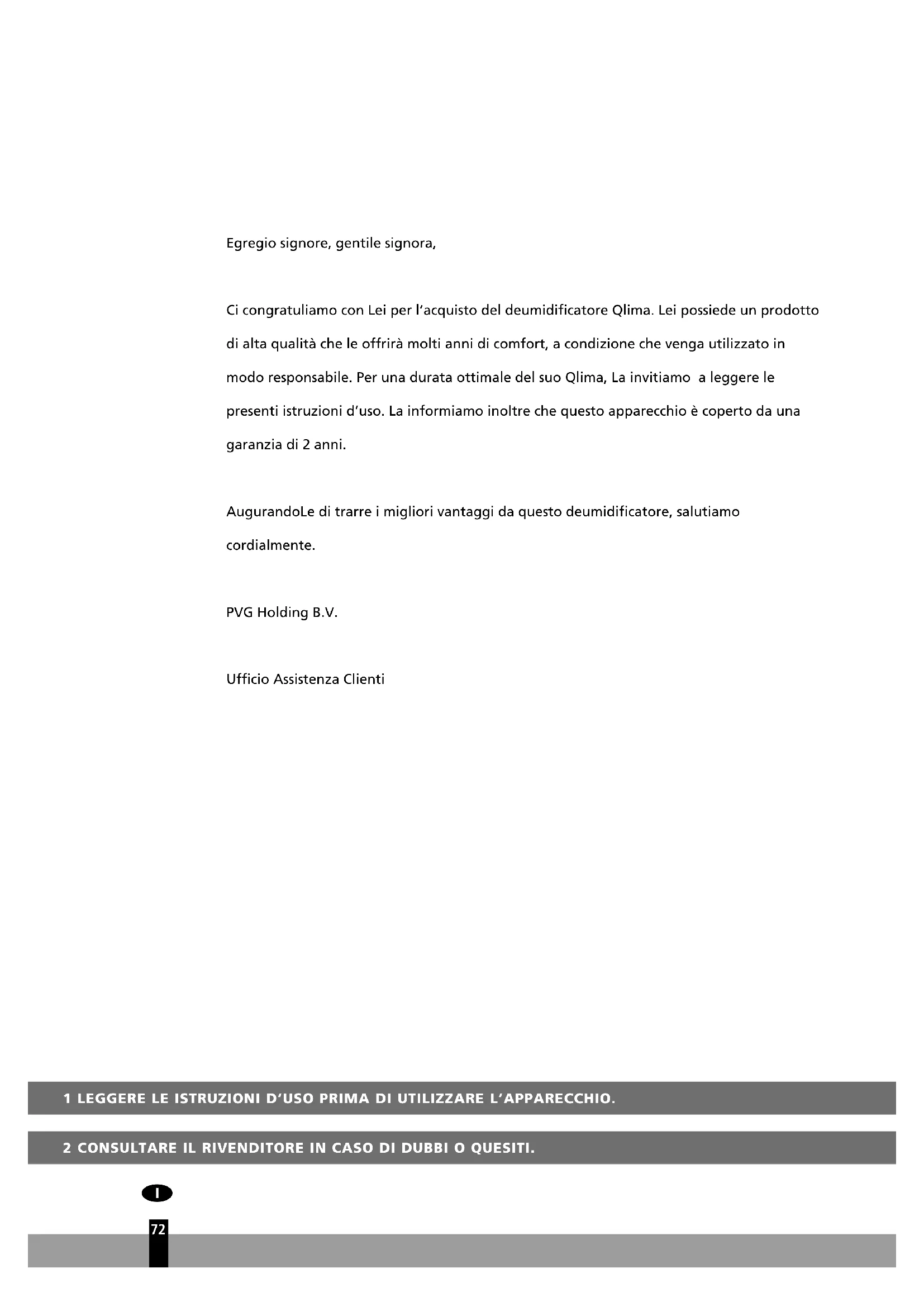

Ci congratuliamo con Lei per l'acquisto del deumidificatore Qlima. Lei possiede un prodotto di alta qualità che le offrirà molti anni di comfort, a condizione che venga utilizzato in modo responsabile. Per una durata ottimale del suo Qlima, La invitiamo a leggere le presenti istruzioni d'uso. La informiamo inoltre che questo apparecchio è coperto da una garanzia di 2 anni.
AugurandoLe di trarre i migliori vantaggi da questo deumidificatore, salutiamo cordialmente.
PVG Holding B.V.
Ufficio Assistenza Clienti
1 LEGGERE LE ISTRUZIONI D'USO PRIMA DI UTILIZZARE L'APPARECCHIO.
2 CONSULTARE IL RIVENDITORE IN CASO DI DUBBI O QUESITI.

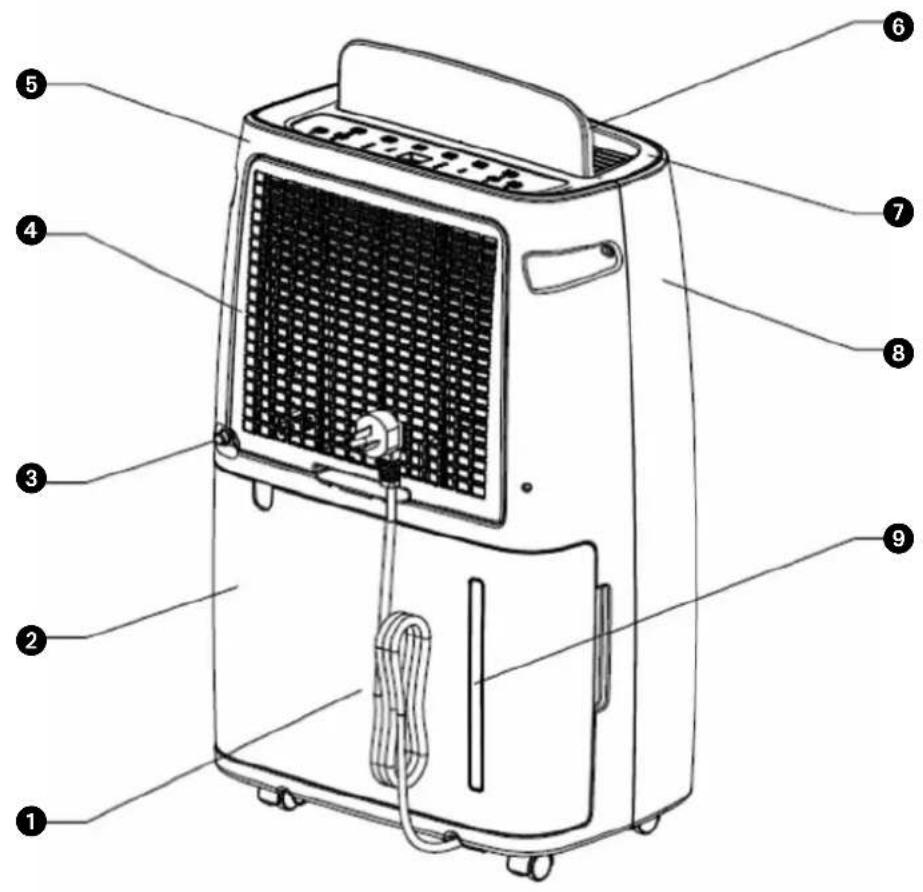

COMPONENTI PRINCIPALI
Cavo di alimentazione 2 Serbatoio Drenaggio continuo 4 Filtro a rete Copertura posteriore 6 Uscita aria Carter superiore 8 Copertura anteriore 9 Indicatore dell'acqua
Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato a essere usato come deumidificatore nelle case ad uso residenziale ed è idoneo esclusivamente all'uso in luoghi asciutti, in normali condizioni domestiche, all'interno di soggiorni, cucine e garage. L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 220-240 V./ ~50 Hz.
NORME GENERALI
- Per ottenere un funzionamento ottimale, è preferibile evitare di posizionare l'apparecchio in prossimità di un termosifone o di un'altra fonte di calore.
- Assicurarsi che tutte le finestre siano chiuse, in modo da permettere all'apparecchio di funzionare con la massima efficienza.
- La capacità di deumidificazione dipende dalla temperatura e dall'umidità presente nell'ambiente di utilizzo. È pertanto un fenomeno normale che, se la temperatura è bassa, verrà sottratta meno umidità.
- Controllare il filtro dell'aria e assicurarsi che rimanga sempre pulito. L'operazione serve a prevenire un inutile spreco di energia e contribuisce ad assicurare una resa ottimale dell'apparecchio.
- Una volta tolta la spina di alimentazione dalla presa, l'apparecchio può essere riattivato solo dopo minuti, a causa del ritardo automatico, adottato allo scopo di proteggere il compressore.
IMPORTANTE
L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione. È inoltre opportuno assicurare un agevole accesso alla spina elettrica. Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite;
Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:
- la tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetta dell'apparecchio;
- la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
- la spina del cordone elettrico è adatta alla presa di corrente;
- L'apparecchio è collocato su una superficie piana e stabile.
Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.
- L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di
persone responsabili della sicurezza degli utenti.
- Questo apparecchio è stato prodotto in conformità alla normativa CE sulla sicurezza. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.
- Le griglie di ingresso e uscita dell'aria non vanno mai coperte.
- Svuotare il serbatoio dell'acqua prima di spostare l'apparecchio.
- Evitare il contatto fra l'apparecchio e le sostanze chimiche.
- L'apparecchio va tenuto al riparo dall'acqua, evitare gli spruzzi e non immergerlo in acqua.
- Non introdurre nessun oggetto nelle aperture o nelle fessure dell'apparecchio.
- Prima di interventi di pulizia o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica dalla presa di corrente.
- L'allacciamento dell'apparecchio all'impianto elettrico NON deve essere effettuato in nessun caso mediante cavi di prolunga. Se non è disponibile una presa di corrente dotata di messa a terra, fare installare una presa a norma da un impiantista qualificato.
- Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.
- Eventuali interventi di riparazione vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio. Rispettare le istruzioni di manutenzione.
- Quando l'apparecchio è posto fuori servizio o si tiene inutilizzato, staccare sempre la spina dalla presa di corrente.
- La sostituzione di un cordone elettrico danneggiato è un intervento riservato a personale qualificato o al centro di assistenza.
- Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.
- I bambini non dovrebbero giocare col dispositivo.
- Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.
- Nel caso in cui il cavo elettrico risulti danneggiato e onde evitare qualsiasi rischio, provvedere alla sua sostituzione rivolgendosi ad un centro di assistenza autorizzato Qlima o ad un riparatore qualificato.
ATTENZIONE!
- Non usare mai l'apparecchio se il cordone elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato e si deve evitare che entri in contatto con oggetti taglienti o acuminati.
- La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio. Non collocare il deumidificatore in bagno o in altri luoghi in cui vi sia la possibilità che spruzzi d'acqua possano raggiungere l'apparecchio.
Informazioni specifiche relative ad apparecchiature con gas refrigerante R 290.
- Leggere attentamente tutte le avvertenze.
- Quando si sbrina e si pulisce l'apparecchiatura, non utilizzare strumenti diversi da quelli consigliati dall'azienda produttrice.
- L'apparecchiatura deve essere collocata in una zona priva di sorgenti di accensione continue (ad esempio fiamme aperte, apparecchi a gas o elettrici in funzione). Non forare e non bruciare.
- Questa apparecchiatura contiene Y g (vedere la targhetta sul retro del dispositivo) di gas refrigerante R290.
- R290 è un gas refrigerante conforme con le direttive Europee in materia di ambiente. Non perforare alcuna parte dell'impianto del refrigerante. Essere consapevoli che i refrigeranti potrebbero non contenere odore.
- Se l'apparecchiatura è installata, azionata o riposta in una zona non aerata, la stanza deve essere progettata in modo da prevenire l'accumulo di perdite di refrigerante che potrebbe causare incendio o esplosione dovuti alla combustione del refrigerante provocata da stufe elettriche, fornelli o altre sorgenti di accensione.
- L'apparecchiatura deve essere conservata in modo tale da prevenire danni meccanici.
- Le persone che azionano o lavorano sull'impianto del refrigerante devono avere la certificazione appropriata rilasciata da una organizzazione accreditata che garantisce la competenza nel maneggiare i refrigeranti in conformità con la valutazione specifica riconosciuta dalle associazioni del settore.
- Le riparazioni devono essere effettuate sulla base della raccomandazione dell'azienda produttrice.
Interventi di manutenzione e riparazione che richiedono l'assistenza di altro personale qualificato devono essere effettuati sotto la supervisione di una persona specializzata nella gestione dei refrigeranti infiammabili.
L'apparecchio dovrebbe essere installato, azionato e conservato in una stanza con una superficie maggiore di 4 m². L'apparecchio deve essere conservato in un'area ben ventilata dove la dimensione della stanza corrisponda all'area della stanza specificata per il funzionamento.
ISTRUZIONI PER LA RIPARAZIONE DI APPARECCHI CONTENENTI R290
1 ISTRUZIONI GENERALI
Questo manuale di istruzioni è destinato all'uso da parte di persone in possesso di un adeguato background di conoscenze nei settori di elettricità, elettronica, refrigerazione e meccanica.
1.1 Controlli dell'area
Prima di iniziare a lavorare su sistemi contenenti refrigeranti infiammabili, è necessario effettuare controlli di sicurezza per garantire che il rischio di incendio sia ridotto al minimo. Per la riparazione dell'impianto di refrigerazione, è necessario rispettare le seguenti precauzioni prima di effettuare il lavoro sull'impianto.
1.2 Procedure di lavoro
Il lavoro deve essere intrapreso nell'ambito di una procedura controllata in modo da ridurre al minimo il rischio che gas o vapore infiammabile sia presente mentre il lavoro viene eseguito.
1.3 Area di lavoro generale
Tutto il personale addetto alla manutenzione e le altre persone che lavorano nell'area devono essere istruite sulla natura del lavoro da effettuare. Evitare di lavorare in spazi ristretti. La zona intorno all'area di lavoro deve essere circoscritta. Assicurarsi che le condizioni all'interno della zona siano state messe in sicurezza mediante il controllo del materiale infiammabile.
1.4 Controllo per la presenza di refrigerante
L'area dev'essere controllata con un opportuno rilevatore di refrigerante prima e durante il lavoro al fine di garantire che il tecnico sia consapevole di atmosfere potenzialmente infiammabili. Assicurarsi che l'apparecchiatura di rilevamento perdite utilizzata sia adatta per l'uso con refrigeranti infiammabili, cioè priva di scintille, adeguatamente sigillata o intrinsecamente sicura.
1.5 Presenza dell'estintore
Se devono essere eseguite delle lavorazioni a caldo nelle apparecchiature di refrigerazione o in eventuali parti associate, appropriate attrezzature antincendio devono essere disponibili a portata di mano. Tenere un estintore a polvere secca o a CO2 adiacente alla zona di caricamento.
1.6 Nessuna fonte di ignizione
Nessuna persona che esegue lavoro in relazione a un sistema di refrigerazione che implica l'esposizione di una tubazione che contiene o ha contenuto refrigerante infiammabile deve utilizzare eventuali fonti di accensione in modo tale che possa comportare il rischio di incendio o di esplosione. Tutte le possibili fonti di innesco, tra cui fumo di sigaretta, dovrebbero essere mantenute sufficientemente lontano dal sito di installazione, riparazione, rimozione e smaltimento, quando il refrigerante infiammabile potrebbe essere rilasciato nello spazio circostante. Prima di effettuare il lavoro, l'area attorno all'apparecchiatura dev'essere oggetto di indagine per accertarsi che non vi siano pericoli infiammabili o rischi di accensione. Segnali "Non Fumare" devono essere visualizzati.
1.7 Area ventilata
Garantire che l'area sia all'aperto o che sia adeguatamente ventilata prima di irrompere nel sistema o effettuare qualsiasi lavorazione a caldo. Un grado di ventilazione deve continuare per tutto il periodo in cui viene svolto il lavoro. La ventilazione deve disperdere in modo sicuro qualsiasi refrigerante rilasciato e preferibilmente espellerlo nell'atmosfera.
1.8 Controlli all'apparecchiatura per la refrigerazione
Nel caso in cui vengano sostituiti componenti elettrici, questi devono essere adatti
allo scopo e alla specifica corretta. In qualsiasi momento devono essere seguite le linee guida di manutenzione e assistenza del costruttore. In caso di dubbio consultare il dipartimento di assistenza tecnica del costruttore. I controlli seguenti devono essere applicati agli impianti che utilizzano refrigeranti infiammabili:
- La dimensione della carica è in conformità con le dimensioni della stanza entro la quale sono installati i componenti contenenti refrigerante.
- Il macchinario di ventilazione e le uscite sono operanti in modo adeguato e non sono ostruite.
- Se viene utilizzato un circuito di refrigerazione indiretta, il circuito secondario deve essere controllato per la presenza di refrigerante.
- La marcatura dell'apparecchiatura continua ad essere visibile e leggibile. Marcature e segni illeggibili devono essere corretti.
- Tubo o componenti di refrigerazione devono essere installati in una posizione in cui è improbabile che siano esposti a sostanze che possano corrodere i componenti contenenti refrigerante, a meno che i componenti siano costruiti con materiali che sono intrinsecamente resistenti alla corrosione o siano opportunamente protetti contro la corrosione.
1.9 Controlli per dispositivi elettrici
Gli interventi di riparazione e manutenzione dei componenti elettrici devono comprendere controlli di sicurezza iniziali e procedure di ispezione dei componenti. Se è presente un guasto che potrebbe compromettere la sicurezza, nessuna alimentazione elettrica può essere collegata al circuito fino a quando non sia stato adeguatamente riparato. Se il problema non può essere risolto immediatamente, ma è necessario continuare il funzionamento, dev'essere utilizzata una soluzione temporanea adeguata. Questo deve essere riferito al proprietario dell'apparecchiatura in modo che tutte le parti siano avvisate. I controlli di sicurezza preliminari devono includere:
- che i condensatori siano scarichi: quello deve essere fatto in modo sicuro per evitare il rischio di scintille;
- che non ci siano componenti elettrici e di cablaggio esposti durante la ricarica, il ripristino o lo spurgo dell'impianto;
- che ci sia continuità della messa a terra.
2 RIPARAZIONI DI COMPONENTI A TENUTA
2.1 Durante le riparazioni di componenti a tenuta, tutte le alimentazioni elettriche devono essere scollegate dall'apparecchiatura in lavorazione prima di qualsiasi operazione di distacco dei carter di tenuta, ecc. Qualora sia assolutamente necessario mantenere un'alimentazione elettrica all'apparecchiatura durante gli interventi di manutenzione, un modulo operativo di rilevazione di perdite in modo permanente deve essere collocato nel punto più critico per segnalare la presenza di una situazione potenzialmente pericolosa. 2.2 Particolare attenzione deve essere prestata a quanto segue per assicurare che, lavorando sui componenti elettrici, l'involucro non sia alterato in modo tale da comprometterne il livello di protezione. Ciò deve includere danni ai cavi, numero di connessioni eccessivo, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato di capicorda, ecc.
Assicurarsi che il dispositivo sia montato saldamente.
Assicurarsi che le guarnizioni o i materiali sigillanti non siano degradati in modo tale da non servire più allo scopo di impedire l'ingresso di atmosfere infiammabili. Le parti di ricambio devono essere in conformità con le specifiche del produttore.
NOTA: L'utilizzo di sigillante al silicone può inibire l'efficacia di alcuni tipi di apparecchiature di rilevamento perdite. Componenti intrinsecamente sicuri non devono essere isolati prima di lavorare su di essi.
3 RIPARAZIONE DI COMPONENTI INTRINSECAMENTE SICURI
Non applicare alcun tipo di carico induttivo o di capacità permanente al circuito, assicurandosi che questo non superi la tensione ammissibile e la corrente permessa per l'apparecchiatura in uso.
I componenti intrinsecamente sicuri sono i soli tipi che possono essere lavorati collegati elettricamente in presenza di un'atmosfera infiammabile. L'apparecchiatura di prova deve essere della valutazione corretta.
Sostituire i componenti solo con parti specificate dal costruttore. Altre parti possono comportare l'incendio del refrigerante nell'atmosfera da una perdita.
4 CABLAGGIO
Controllare che il cablaggio non sia soggetto a usura, corrosione, pressione eccessiva, vibrazione, bordi taglienti o altri effetti ambientali negativi. Il controllo deve prendere in considerazione anche gli effetti dell'invecchiamento o della vibrazione continua da fonti quali compressori o ventilatori.
5 RILEVAMENTO DI REFRIGERANTI INFIAMMABILI
In nessun caso potenziali fonti di innesco possono essere utilizzate nella ricerca o nel rilevamento di perdite di refrigerante. Non può essere utilizzata una torcia ad alogenuri (o qualsiasi altro rilevatore che utilizzi una fiamma).
6 METODI DI RILEVAMENTO DELLE PERDITE
I seguiti metodi di rilevamento perdite sono ritenuti accettabili per gli impianti contenenti refrigeranti infiammabili. Rilevatori di perdite elettronici devono essere utilizzati per rilevare i refrigeranti infiammabili, ma la sensibilità potrebbe non essere adeguata o potrebbe necessitare di ritaratura. (L'apparecchiatura di rilevamento deve essere tarata in una zona priva di refrigerante).
Accertarsi che il rilevatore non sia una potenziale fonte di accensione e sia adatto per il refrigerante utilizzato. L'apparecchiatura di rilevamento perdite deve essere impostata a una percentuale di LFL del refrigerante e deve essere calibrata per il refrigerante impiegato e la percentuale appropriata di gas (25% massimo) deve essere confermata.
I fluidi di rilevamento perdite sono adatti per essere utilizzati con la maggior parte dei fluidi refrigeranti, ma deve essere evitato l'uso di detergenti contenenti cloro in quanto il cloro può reagire con il refrigerante e corrodere la tubazione in rame.
Se si sospetta una perdita, tutte le fiamme libere devono essere rimosse/spente.
Se viene riscontrata una perdita di fluido refrigerante che richiede brasatura, tutto il fluido refrigerante deve essere recuperato dal sistema, oppure isolato (per mezzo di valvole di intercettazione) in una parte del sistema lontano dalla perdita. Azoto privo di ossigeno (N) deve essere spurgato attraverso il sistema sia prima che durante il processo di brasatura.
7 RIMOZIONE E SCARICO
Quando si irrompe nel circuito del refrigerante per effettuare riparazioni - o per qualsiasi altro scopo - devono essere utilizzate procedure convenzionali. È molto importante che siano seguite le migliori prassi tenendo in considerazione l'infiammabilità. La seguente procedura deve essere rispettata: rimuovere il refrigerante; effettuare lo spurgo del circuito con gas inerte; scaricare; spurgare nuovamente con gas inerte; aprire il circuito mediante taglio o brasatura.
Il carico di refrigerante deve essere recuperato nelle bombole di recupero corrette. Il sistema deve essere sciacquato con azoto privo di ossigeno per rendere l'unità sicura. Questo processo può richiedere di essere ripetuto più volte. Aria compressa o ossigeno non devono essere utilizzati per questa attività. Il lavaggio deve essere effettuato rompendo il vuoto nel sistema con azoto privo di ossigeno e continuando a riempire fino a quando viene raggiunta la pressione d'esercizio, poi sfiatare in atmosfera e infine tirare fino al vuoto. Questo processo deve essere ripetuto fino a quando non c'è più refrigerante all'interno del sistema.
Quando viene utilizzato il carico finale di azoto privo di ossigeno, il sistema deve essere sfiatato verso la pressione atmosferica per consentire al lavoro di poter essere eseguito. Questa operazione è assolutamente vitale se devono essere eseguite operazioni di brasatura su tutte le tubazioni. Assicurarsi che l'uscita per la pompa del vuoto non sia in prossimità di fonti di ignizione e che sia disponibile una ventilazione adeguata.
In aggiunta alle procedure di caricamento tradizionali, i seguenti requisiti devono essere seguiti. Garantire che non si verifichi contaminazione di diversi fluidi refrigeranti quando si utilizzano apparecchiature di caricamento. Tubi flessibili o rigidi devono essere quanto più corti possibile per ridurre al minimo la quantità di fluido refrigerante contenuta in essi. Le bombole devono essere mantenute in posizione verticale. Assicurarsi che l'impianto di refrigerazione venga messo a terra prima di caricare il sistema con il refrigerante. Etichettare l'impianto quando il caricamento è completo (se non lo è già). Prestare estrema attenzione a non riempire eccessivamente l'impianto di refrigerazione. Prima di ricaricare l'impianto, deve essere testata la pressione con azoto privo di ossigeno. La tenuta dell'impianto deve essere testata al completamento del caricamento, ma prima della messa in servizio. Una prova di tenuta successiva deve essere effettuata prima di lasciare il sito.
9 DISMISSIONE
Prima di eseguire questa procedura, è essenziale che il tecnico abbia acquisito completa dimestichezza con l'apparecchiatura e tutti i loro dettagli.
Si consiglia per buona prassi che tutti i refrigeranti siano recuperati in modo sicuro. Prima di effettuare questa attività, un campione di olio e di refrigerante deve essere prelevato nel caso in cui siano necessarie analisi prima del riutilizzo del refrigerante rigenerato.
È essenziale che l'alimentazione elettrica sia disponibile prima che l'attività venga iniziata.
a) Acquisire familiarità con l'apparecchiatura e il suo funzionamento. b) Isolare l'impianto elettricamente. c) Prima di tentare la procedura, assicurarsi che: l'attrezzatura di movimentazione meccanica sia disponibile, se necessario, per la movimentazione delle bombole di refrigerante. d) Tutti i dispositivi di protezione individuale siano disponibili e vengano utilizzati correttamente e la procedura di ripristino venga sorvegliata continuamente da una persona competente. e) Le attrezzature di recupero e le bombole siano conformi alle norme appropriate. f) L'impianto del refrigerante sia vuotato tramite pompa, se possibile. g) Se lo svuotamento non è possibile, realizzare un collettore in modo che il refrigerante possa essere rimosso dalle varie parti dell'impianto. h) Assicurarsi che la bombola sia collocata sulla bilancia prima che avvenga il recupero. i) Avviare la macchina per il recupero e azionarla in conformità con le istruzioni del produttore. j) Non riempire eccessivamente le bombole. (Non più dell'80% in volume di liquido caricato.) k) Non superare la pressione massima d'esercizio della bombola, anche temporaneamente. l) Quando le bombole sono state riempite correttamente e il processo completato, assicurarsi che le bombole e le attrezzature vengano rimosse dal sito prontamente e che tutte le valvole di isolamento delle apparecchiature siano chiuse. m) Il refrigerante recuperato non può essere caricato in un altro impianto di refrigerazione a meno che non sia stato pulito e controllato.
10 ETICHETTATURA
L'apparecchiatura dev'essere etichettata dichiarando che essa è stata dismessa e svuotata del refrigerante. L'etichetta deve recare data e firma. Accertarsi che non vi siano etichette sull'apparecchiatura attestanti che l'apparecchiatura contiene refrigerante infiammabile.
11 RECUPERO
Quando si rimuove il refrigerante da un impianto, sia per interventi di manutenzione che per dismissione, si consiglia per buona prassi che tutti i refrigeranti vengano rimossi in modo sicuro. Quando si trasferisce il refrigerante nelle bombole, assicurarsi che vengano impiegate solo bombole adeguate per il recupero del refrigerante. Assicurarsi che sia disponibile il numero di bombole corretto per contenere il carico totale dell'impianto. Tutte le bombole che devono essere utilizzate sono designate per il refrigerante recuperato ed etichettate per il refrigerante (sono bombole speciali per il recupero del refrigerante). Le bombole devono essere complete di valvola limitatrice di pressione e associate a valvole di intercettazione in buone condizioni d'esercizio. I cilindri di recupero vuoti devono essere scaricati e, se possibile, raffreddati prima di effettuare un recupero.
L'apparecchiatura di recupero dev'essere in buone condizioni di funzionamento con un set di istruzioni relative all'apparecchiatura a portata di mano e deve essere adatta per il recupero di refrigeranti infiammabili. Inoltre, un insieme di bilance di pesatura tarato dev'essere disponibile e in buono stato d'esercizio. I tubi flessibili devono essere completi con giunti a prova di perdita e in buone condizioni. Prima di utilizzare la macchina per il recupero, verificare che sia in stato di funzionamento soddisfacente, sia stata mantenuta correttamente e che gli eventuali componenti elettrici associati siano sigillati per impedire il contatto in caso di rilascio di fluido refrigerante. Consultare il produttore in caso di dubbio.
Il refrigerante recuperato dev'essere riportato al fornitore del refrigerante nella bombola di recupero corretta e con la relativa Nota di trasferimento dei rifiuti compilata. Non mescolare i refrigeranti nelle unità di recupero e soprattutto nelle bombole.
Se compressori o oli per compressore devono essere rimossi, accertarsi che siano stati scaricati a un livello accettabile per accertarsi che non rimanga refrigerante infiammabile all'interno del lubrificante. Il processo di scarico dev'essere effettuato prima di restituire il compressore ai fornitori. Solo il risanamento elettrico del corpo del compressore può essere impiegato per accelerare quel processo. Quando l'olio viene scaricato da un impianto, l'operazione deve essere effettuata in modo sicuro.
DISTANZA RICHIESTA
Rispettare la distanza richiesta dell'apparecchio da muri e altri oggetti.

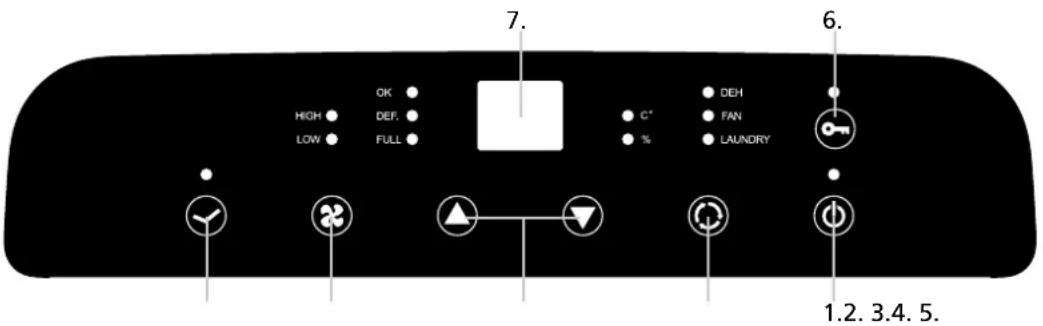

PANNELLO DI CONTROLLO
- POWER (Accensione/Spegnimento): L'unità può essere accesa o spenta. Dopo l'avvio, l'umidità corrente verrà visualizzata con le impostazioni predefinite della modalità continua "CO" e il compressore verrà avviato immediatamente per la deumidificazione con spia di alimentazione accesa (quando il compressore si arresta, lampeggia).
- SPEED (VELOCITÀ): La velocità della ventola può essere commutata tra alta e bassa.
Nota: In modalità confortevole ("AU") quando la temperatura ambiente è superiore a 27 gradi, la velocità del getto d'aria è fissa.
- UP-DOWN (SU-GIÙ) HUM+ HUM- : Impostare l'umidità desiderata tra le seguenti: "CO" (continua), "30%", "35%", "40%", "45%", "50%", "55%", "60%", "65%", "70%", "75%", "80%", "85%", "90%", "AU" (comfort), "CO" (continuo). La modalità predefinita è "CO".
Nota: Premere i pulsanti UP (SU) e DOWN (GIÙ) contemporaneamente per convertire la visualizzazione della temperatura o dell'umidità, l'indicatore "°C" sta per temperatura e "%" per l'umidità.
- TIMER: Impostazione del timer.
A. In stato di accensione, premere il tasto TIMER per impostare il timer per lo spegnimento programmato. In stato di spegnimento, premere il tasto TIMER per impostare il timer e quando avviare il deumidificatore. B. Intervallo di tempo regolare: 01~24 ore, impostazione dei tempi: 00 → 01 → 02 ... → 23 → 24 → 00 ciclo. C. Quando la temporizzazione è impostata per l'accensione, l'impostazione dei tempi è completata e la temporizzazione è visualizzata. Quando la temporizzazione è impostata per lo spegnimento, l'impostazione dei tempi è completata e l'umidità è visualizzata durante 5 secondi. 5. Tasto MODE (MODALITÀ): conversione di modalità: asciugatura di biancheria, ventilatore, deumidificazione. 6. Blocco di sicurezza per protezione bambini: Premendo quel tasto a lungo per 5 secondi si seleziona il blocco di sicurezza protezione bambini.
Dopo che il blocco di sicurezza protezione bambini è attivato, tutte le operazioni dei pulsanti, ad eccezione dei pulsanti di bloccaggio bambini, non possono essere azionate.
- Doppio display da 8 pollici sul pannello del display funzionamento principale sincrono. Dopo che l'operazione è completata, tutte le luci (incluso il doppio display) sono inattive.
ISTRUZIONI DI FUNZIONAMENTO
- Funzione di controllo automatico dell'umidità:
A. Quando il funzionamento (continuo) "CO" è impostato per deumidificare, il deumidificatore continuerà a funzionare indipendentemente dal livello di umidità.
B. Se l'umidità interna è superiore o uguale al 3% o più dell'umidità impostata, il compressore e la ventola entrano in funzione. La spia del compressore si accende.
C. Dopo che l'umidità nella stanza viene deumidificata, quando il tasso di umidità scende al di sotto del 2% dell'umidità impostata, il compressore viene spento e la deumidificazione è interrotta. La spia (spia OK) di tasso di umidità raggiunto è accesa.
D. Se il deumidificatore interrompe la deumidificazione e l'umidità nella stanza supera o è uguale al 3% o più dell'umidità impostata, se il compressore ha superato lo stato di protezione di tre minuti, avvia la deumidificazione.
E. A seconda del ciclo di funzionamento di cui sopra, l'umidità interna può essere mantenuta all'umidità impostata.
- Funzione comfort (è visualizzato "AU"):
A. Al di sotto di 5°C a temperatura ambiente, il deumidificatore si arresta. B. 5°C ≤ temperatura ambiente ≤ 20°C, selezione automatica impostata a 60% di umidità. C. 20°C < temperatura ambiente ≤ 27°C, selezione automatica impostata a 55% di umidità. D. Temperatura ambiente > 27°C, selezione automatica impostata a 50% di umidità.
- Funzione di asciugatura: (Spia CLOTH (BIANCHERIA)):
A. Quando questa funzione è attivata, il deumidificatore continuerà a funzionare (compressore, funzionamento del ventilatore) indipendentemente dal livello di umidità quando il funzionamento "CO" (continuo) deumidifica. B. La velocità del getto d'aria è bloccata a velocità alta e non può essere regolata.
- Ventola:
A. L'unità non funziona. B. La ventola può scegliere tra due modalità di funzionamento: getto d'aria alto e basso. C. Il pulsante di regolazione dell'umidità non può essere premuto in modalità ventilatore.
- Protezione pieno d'acqua:
A. Quando il piano d'acqua dura per 3 secondi, il controller smette di funzionare e tutte le emissioni vengono disattivate. La spia pieno d'acqua è accesa (FULL (PIENO)), il cicalino emette 15 segnali acustici. Premendo un tasto qualsiasi, l'allarme si interrompe immediatamente. B. Quando il problema pieno d'acqua è rimosso, lo stato operativo originale della macchina viene ripristinato (il compressore deve essere protetto dai 3 minuti).
- Funzione sbrinamento:
A. Quando è in sbrinamento, il compressore è spento, il ventilatore viene sbrinato da getti d'aria forti e la spia di sbrinamento si accende (DEF (SBRINAMENTO)). B. Quando la temperatura ambiente è inferiore o uguale a 16°C , la temperatura della bobina non è rilevata. In base all'azione della temperatura ambiente, è come segue: Temperatura ambiente < 5°C , il controller si arresta. Quando 5°C ≤ temperatura ambiente ≤ 12°C , il compressore è in funzione per 30 minuti e lo sbrinamento è arrestato per 10 minuti. Quando 12°C < temperatura ambiente ≤ 16°C , il compressore è in funzione per 45 minuti e lo sbrinamento è arrestato per 10 minuti. C. Quando la temperatura ambiente è superiore a 16° C , la temperatura della bobina viene rilevata e l'operazione viene eseguita secondo la temperatura della bobina, come segue: Quando il compressore è in funzione per 30 minuti, la temperatura della bobina viene rilevata. Se la temperatura della bobina è ≤ 1° C , lo sbrinamento è arrestato per 10 minuti.
- Protezione del ritardo del compressore: A. Ogni volta l'avvio del compressore è consentito per l'avvio immediato. B. Dopo che il compressore è spento, avviarlo nuovamente, con almeno un intervallo di 3 minuti.
SCARICO DELL'ACQUA
Quando il serbatoio di drenaggio è pieno, l'indicatore di serbatoio pieno si accende, l'operazione si ferma automaticamente e il cicalino suona per 15 volte per avvisare l'utente che deve essere vuotata l'acqua dal serbatoio di drenaggio.

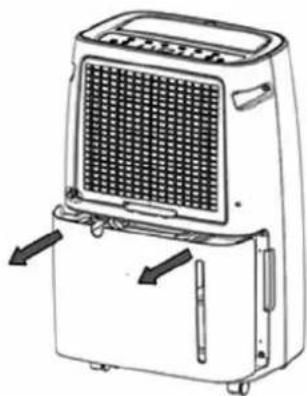

SERBATOIO VUOTO
- Premere delicatamente sui lati del serbatoio ed estrarre il serbatoio con entrambe le mani.
- Vuotare l'acqua nel serbatoio.
CAUTELA
- Non rimuovere il galleggiante del serbatoio dell'acqua, altrimenti il sensore di presenza di acqua non sarà in grado di rilevare il livello dell'acqua e non potrà funzionare normalmente.
- Se il serbatoio è sporco, utilizzare acqua fredda o acqua calda per pulirlo. Non utilizzare detergenti, spugne abrasive, panni per la polvere trattati chimicamente, benzina, benzene, diluenti o altri solventi in quanto questi potrebbero danneggiare il serbatoio causando perdite d'acqua.

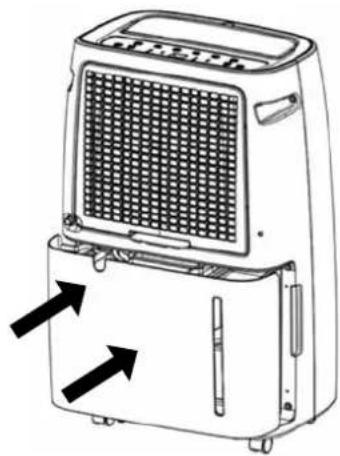

- Quando si reinserisce il serbatoio, premerlo saldamente con entrambe le mani. Se il serbatoio dell'acqua non è posizionato correttamente, il sensore di livello dell'acqua sarà ancora attenuato e il deumidificatore non funzionerà.

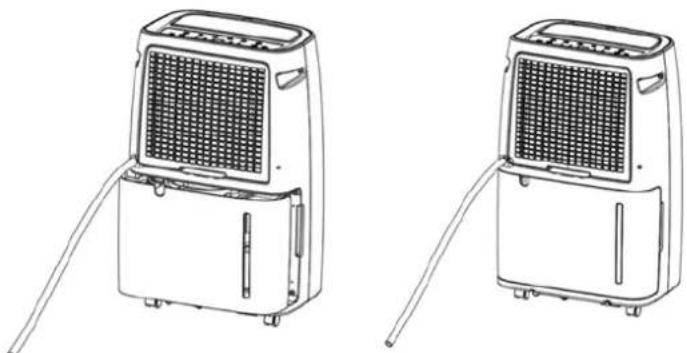

DRENAGGIO CONTINUO
Il deumidificatore presenta un foro di drenaggio continuo. Utilizzare un tubo di plastica (diametro 10 mm) inserito nella partizione del foro di drenaggio, facendolo uscire dal lato del serbatoio. Quando il serbatoio dell'acqua è installato in posizione e il tubo di drenaggio è raddrizzato, l'acqua viene scaricata dalla macchina attraverso il foro di drenaggio.
MANUTENZIONE
Pulire il deumidificatore
A. Pulire il corpo
Pulirlo con un panno morbido umido.
B. PULIRE IL FILTRO DELL'ARIA

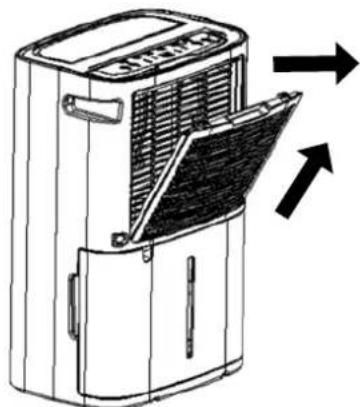

- Tirare verso l'alto il filtro.

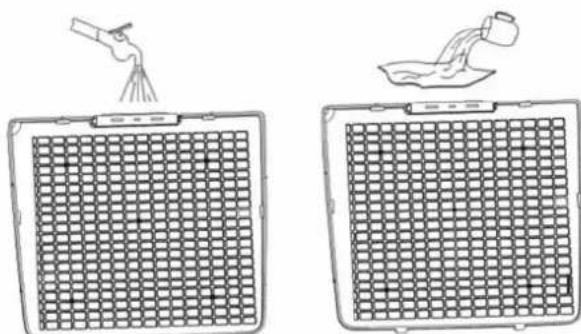

- Pulizia del filtro: Utilizzare un aspirapolvere per rimuovere delicatamente la polvere dalla superficie del filtro. Se è molto sporco, utilizzare acqua calda e detergente delicato. Tenere asciutto.

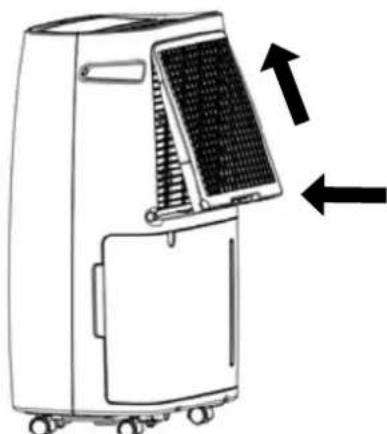

- Installazione del filtro: Inserire il filtro nella macchina e spingere i due ganci del filtro in posizione.
COME RIPORRE L'APPARECCHIO
Se l'apparecchio deve rimanere inutilizzato per un lungo periodo di tempo, seguire i seguenti accorgimenti:
- Togliere la spina alla presa e svuotare la vaschetta dell'acqua. Far asciugare la vaschetta e l'apparecchio.
- Pulire il filtro dell'aria.
- Riporre l'apparecchio in un locale protetto dalla polvere; preferibilmente coprire l'apparecchio con un telo di plastica.
RISOLUZIONE DEI PROBLEMI
Prima di richiedere assistenza tecnica, si consiglia di verificare i punti di seguito elencati:
| Anomalia Potenziali cause | di guasto Soluzione | |
| La macchina non funziona. | La linea di alimentazione è collegata correttamente? | Collegare la spina e la presa. |
| La spia di serbatoio dell'acqua piano è accesa? (serbatoio dell'acqua piano o non in posizione) | Scaricare l'acqua del serbatoio e metterlo in posizione. |
| La temperature ambiente è supe-riore a 35 gradi o inferiore a 5 gradi? | Il dispositivo di protezione è arrivato e la macchina non può funzionare. |
| La funzione di deumidi-ficazione non più essere avviata. | Il filtrò è bloccato? | Pulire il filtrro secondo le istruzi-oni per la pulizia del deumidifi-catore. |
| L'ingresso o l'uscita dell'aria sono ostruiti? | Rimuovere eventuali ostruzioni da ingressso o uscita dell'aria. |
| Non c'è getto d'aria Il filtrò è ostruito? | Pulire il filtrro secondo le istruzi-oni per la pulizia del deumidifi-catore. |
| È rumoroso nel funzion-amento? | La macchina è inclinata? | Spostare la macchina su una superficie piana e robusta. |
| Il filtrò è bloccato? | Pulire il filtrro secondo le istruzi-oni per la pulizia del deumidifi-catore. |
| Codice E1 | Corto circuito del sensore della bobina di o circuito aperto | Controllare se la linea è allen-tata o sostituire il sensore della bobina. |
CONDIZIONI DI GARANZIA
Il deumidificatore ha una garanzia di due anni a decorrere dalla data di acquisto. Entro tale termine saranno effettuati gratuitamente tutti gli interventi di riparazione in caso di difetti di fabbricazione o vizi del materiale.
Nella fattispecie si applicano le seguenti disposizioni:
- Saranno respinti tutti gli altri reclami o richieste di risarcimento, compresi quelli per danni derivanti.
- La riparazione o la sostituzione di componenti, entro il periodo di garanzia, non comporta un prolungamento della garanzia.
- La garanzia è nulla nel caso in cui siano state apportate modifiche al deumidificatore, siano state montate componenti non originali, o l'apparecchio sia stato riparato da terzi.
- Le componenti soggette a normale usura non sono comprese nella garanzia.
- Per esigere l'applicazione della garanzia si dovrà presentare lo scontrino d'acquisto originale, datato, e non dovranno essere state apportate modifiche di alcun tipo all'apparecchio.
- La garanzia è nulla in caso di danni sorti in seguito ad azioni che differiscono da quanto indicato nelle istruzioni o in seguito a negligenza.
- Le spese ed i rischi del trasporto del deumidificatore sono sempre a carico dell'acquirente.
Per prevenire inutili problemi, si consiglia di leggere sempre attentamente le istruzioni prima dell'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, portare il deumidificatore al rivenditore per la riparazione.
| Modello D 225 | | |
| Potenza assorbita kW 0,42 | | |
| Tensione di rete V / Hz / Ph 220-240/50/1 | | |
| Riduzione dell'umidità (tasso di humidità relativa pari al 80% ad una temperature di 30°C) | L / 24h 25 | |
| Riduzione dell'umidità (tasso di humidità relativa pari al 60% ad una temperature di 27°C) | L / 24h 12.5 | |
| Capacità del serbatoio L 6,0 | | |
| Flusso aria (nom.) * m | 3 | 120 |
| Ideale par ambienti fino a * m | 3/h 140 | - 160 |
| Temperatura di esercizio °C 5 - 35 | | |
| Tipodi compressore rotante | | |
| Refrigerante tipo / peso r / gr | | R290/90 |
| Pressione di aspirazione / scarico | bar | 10/26 |
| Dimensioni unità (p x l x h) | mm 371 | x 251 x 595 |
| Netto peso unità kg | 16,0 | |
| Lordo peso unità | kg | 17,3 |
| Livello di rumore unità | dB(A) | 39 |
| Protezione unità | IP | X0 |
- Da utilizzare a scopo indicativo.
Il costruttore si riserva il diritto di apportare modifiche senza avere l'obbligo di dover notificare in anticipo le variazioni effettuate.
Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere.
L'apparecchio contiene refrigerante R290 nella quantità indicata nella precedente tabella. Non scaricare il gas R290 nell'atmosfera: R290 è un gas fluorinato ad effetto serra con potenziale di riscaldamento globale GWP pari a 3.
