MANUAL DE UTILIZADOR D 225 QLIMA
Mande verificar a instalação elétrica por um profissional autorizado se não tiver certeza de que tudo está em ordem.
(TEMPORIZADOR) para fazer um acendimento programado.
INSTRUÇÕES DE FUNCIONAMENTO
8 PROCEDIMENTO DE CARREGAMENTO

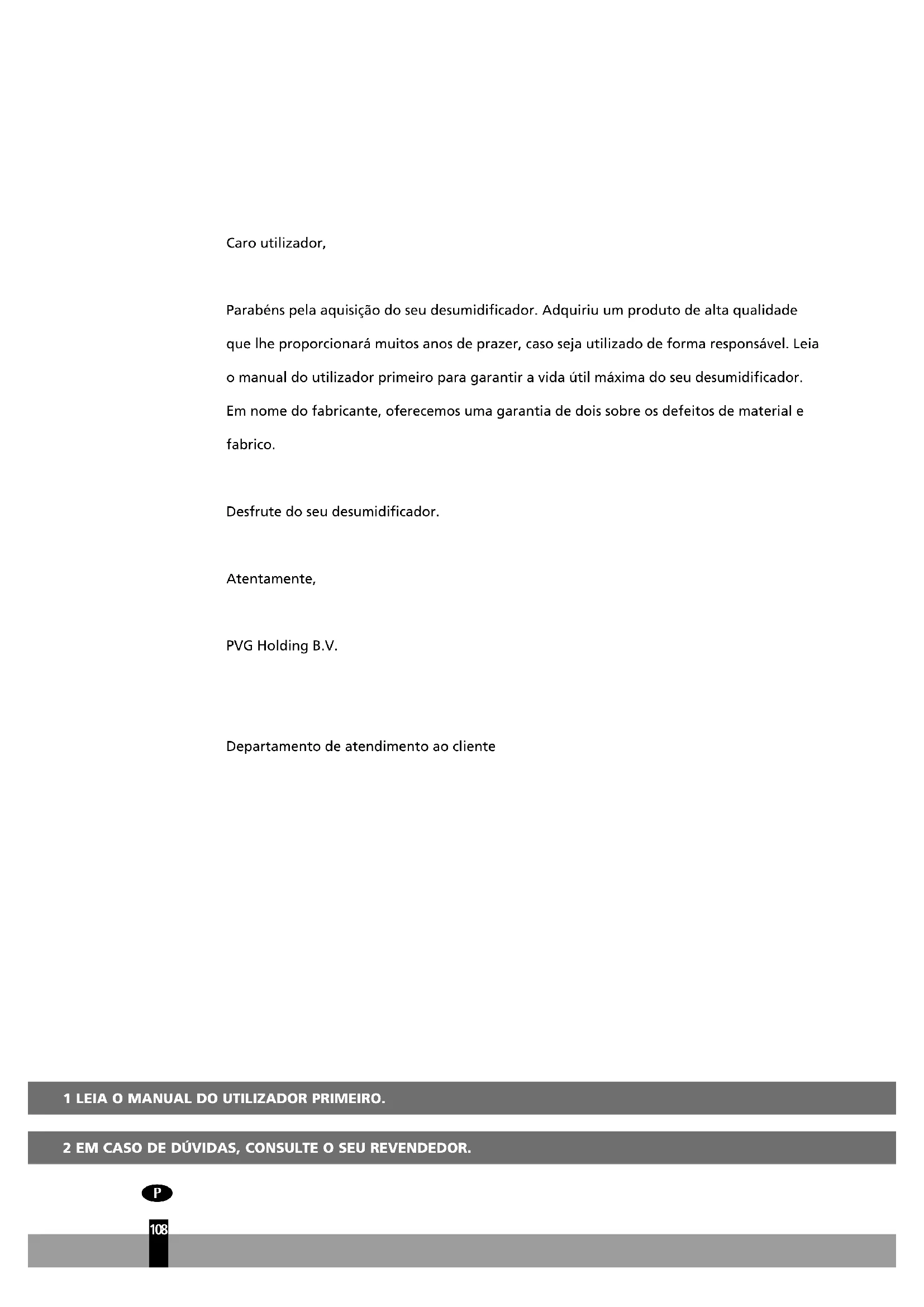

Parabéns pela escolha do seu desumidificador. Adquiriu um produto de alta qualidade que lhe proporcionará muitos anos de prazer, caso seja utilizado de forma responsável. Leia o manual do utilizador primeiro para garantir a vida útil máxima do seu desumidificador. Em nome do fabricante, oferecemos uma garantia de dois anos sobre os defeitos de material e fabrico.
Desfrute do seu desumidificador.
Atenciosamente,
PVG Holding B.V.
Departamento de atendimento ao cliente
1 LEIA O MANUAL DO UTILIZADOR PRIMEIRO.
2 EM CASO DE DÚVIDAS, CONSULTE O SEU REVENDEDOR.
P
108

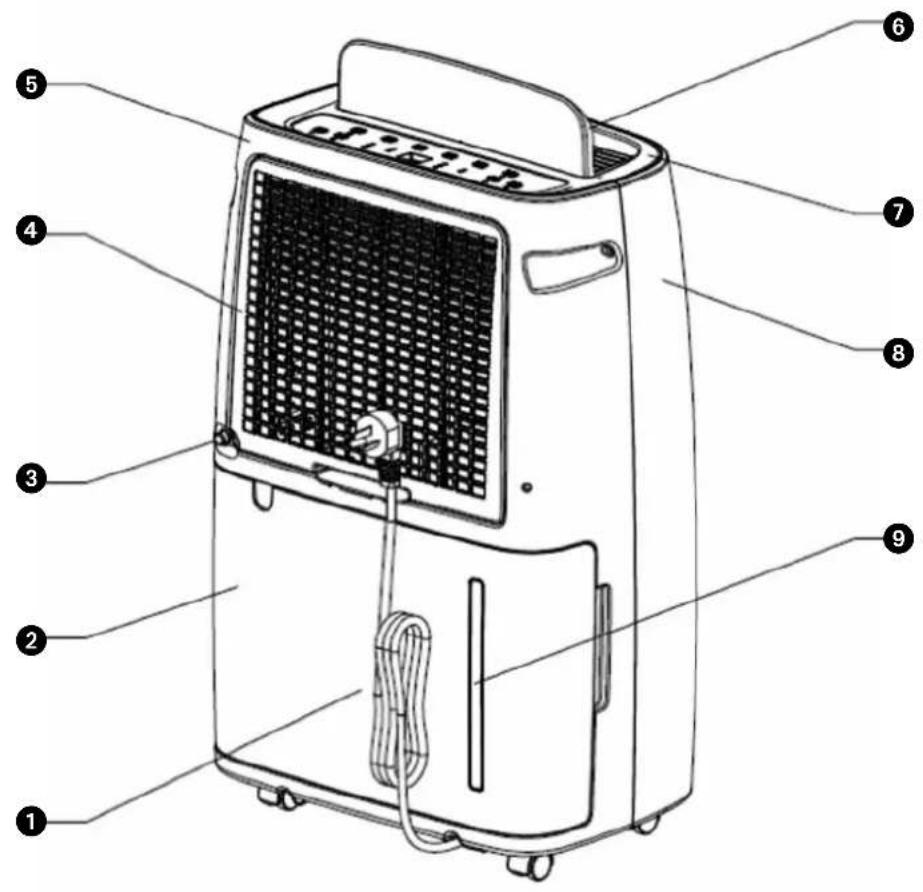

Cabo de alimentação, Depósito, Drenagem contínua, Filtro de rede, Invólucro traseiro, Saída do ar, Cobertura superior, Capa dianteira, Indicador de água
Leia atentamente este manual do utilizador antes de utilizar o aparelho e guarde-o para referência futura. Instale este dispositivo apenas quando estiver em conformidade com a legislação, normas e regulamentos locais/nacionais. Este produto destina-se a ser utilizado como um desumidificador em casas residenciais e é adequado apenas para ser utilizado em locais secos, em condições domésticas normais, no interior, na sala de estar, cozinha e garagem. Este dispositivo adequa-se exclusivamente a tomadas com ligação à terra, tensão de ligação de 220-240 V~/50 Hz.
GERAL
- Para obter o melhor desempenho do desumidificador, não o coloque perto de um radiador ou outras fontes de calor.
- Certifique-se de que todas as janelas estão fechadas para obter a eficiência máxima.
- A capacidade do desumidificador depende da temperatura e da humidade. Uma temperatura de 30 graus Celsius é considerada boa para a utilização do desumidificador.
- Certifique-se de que o filtro de ar é mantido limpo. Evita um consumo energético desnecessário e garante a maior eficiência.
- Se a fonte de alimentação for interrompida, o desumidificador reinicia após alguns minutos. O atraso automático protege o compressor.
IMPORTANTE
O dispositivo TEM de ter sempre uma ligação à terra. Não pode ligar o dispositivo se a fonte de alimentação não estiver ligada à terra. A ficha tem de ser sempre de fácil acesso quando o dispositivo está ligado. Leia estas instruções atentamente e siga as indicações.
Antes de ligar a unidade, verifique o seguinte:
- A alimentação de tensão deve corresponder com a tensão de alimentação referida na placa de classificação.
- A tomada e a fonte de alimentação devem ser adequadas para a corrente indicada na placa de classificação.
- A ficha no cabo do dispositivo deve encaixar na tomada de parede.
- O dispositivo deve ser colocado numa superfície plana e estável.
O fornecimento de eletricidade ao dispositivo deve ser verificado por um profissional reconhecido se possuir quaisquer dúvidas quanto à compatibilidade.
- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que sejam supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
- Este dispositivo é fabricado de acordo com os padrões de segurança CE. No entanto, deve ter
- Não cubra a grelha de entrada e saída de ar.
- Esvazie o reservatório de água antes de mover o equipamento.
- Nunca deixe o dispositivo entrar em contacto com produtos químicos.
- Nunca pulverize ou submerja a unidade com água.
- Não coloque objetos nas aberturas do dispositivo.
- Retire sempre a ficha da fonte de alimentação elétrica antes de limpar ou substituir o equipamento ou os componentes do equipamento.
- Nunca utilize uma extensão para ligar o dispositivo à fonte de alimentação elétrica. Se não estiver disponível uma tomada de parede adequada com ligação à terra, peça que um eletricista reconhecido instale uma.
- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.
- Quaisquer reparações devem apenas ser realizadas por um engenheiro de serviço reconhecido ou pelo seu fornecedor. Siga as instruções de utilização e manutenção, conforme indicado no manual do utilizador deste dispositivo.
- Retire sempre a ficha da unidade da tomada de parede quando não estiver em uso.
- Uma ficha ou cabo de alimentação danificado deve ser sempre substituído por um eletricista reconhecido ou o seu fornecedor.
- Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruções sobre a utilização do aparelho de forma segura
e compreendendo os perigos envolvidos.
- As crianças não devem brincar com o aparelho.
- A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.
- Se o cabo de alimentação estiver danificado, deve ser substituído por um centro de assistência autorizado pela Qlima ou por uma equipa igualmente qualificada, para evitar situações de perigo.
ATENÇÃO!
- Nunca utilize o dispositivo com um cabo de alimentação, ficha, quadro ou painel de controlo danificado. Nunca prenda o cabo de alimentação ou deixe que entre em contacto com extremidades afiadas.
- O incumprimento das instruções pode afetar a anulação da garantia deste dispositivo.
- Não coloque o desumidificador em casas de banho ou outros locais onde exista a possibilidade de pulverização de água no desumidificador.
Informações específicas sobre aparelhos com gás de refrigeração R 290.
- Leia atentamente todos os avisos.
- Durante o descongelamento e durante a limpeza do aparelho, não utilize ferramentas diferentes das recomendadas pelo fabricante.
- O aparelho deve ser colocado numa área sem fontes de ignição contínuas (por exemplo: chamas abertas, gás ou aparelhos elétricos em funcionamento).
- Não perfurar nem queimar.
- Este aparelho contém Y g (consulte a placa de classificação da unidade) de gás de refrigeração R290.
- O R290 é um gás de refrigeração que cumpre as diretivas ambientais europeias. Não perfure qualquer parte do circuito de fluido refrigerante. Tenha em atenção que os fluidos refrigerantes podem ser inodoros.
- Se o aparelho for instalado, utilizado ou armazenado numa área não ventilada, a divisão deve ser adequada e deve ter sido concebida para evitar a acumulação de fugas de fluido refrigerante que possam resultar em risco de incêndio ou explosão devido à ignição causada por aquecedores elétricos, fogões ou outras fontes de ignição.
- O aparelho deve ser armazenado de modo a evitar falhas mecânicas.
- As pessoas que operam ou trabalham no circuito de fluido refrigerante devem ter a certificação apropriada, emitida por uma organização acreditada, que garanta a competência no manuseamento de fluidos refrigerantes de acordo com uma avaliação específica reconhecida pelas associações do setor.
- As reparações devem ser realizadas com base nas recomendações do fabricante.
A manutenção e as reparações que exigem a assistência de outras pessoas qualificadas têm de ser realizadas sob a supervisão de uma pessoa especializada na utilização de fluidos refrigerantes inflamáveis.
O aparelho deve ser instalado, utilizado e armazenado numa sala com uma área de piso maior do que 4 m². O aparelho deve ser armazenado numa área bem ventilada, onde o tamanho da divisão corresponde à área de espaço especificada para operação.
1 INSTRUÇÕES GERAIS
Este manual de instruções destina-se a ser utilizado por pessoas com conhecimentos adequados de elétrica, eletrónica, líquidos de refrigeração e experiência mecânica.
1.1 Verificações na área
Antes de iniciar o trabalho nos sistemas com fluidos refrigerantes inflamáveis, é necessário realizar verificações de segurança para garantir que o risco de ignição é minimizado. Para reparação do sistema frigorífico, devem ser respeitados os seguintes cuidados antes de realizar o trabalho no sistema.
1.2 Procedimento de trabalho
O trabalho deve ser realizado num procedimento controlado para minimizar o risco de um gás ou vapor inflamável estar presente enquanto o trabalho é realizado.
Toda a equipa de manutenção e outros que trabalham na área devem ser instruídos sobre a natureza do trabalho a ser realizado. O trabalho em espaços confinados deve ser evitado. A área à volta do espaço de trabalho deve ser isolada. Certifique-se de que as condições na área são seguras através do controlo do material inflamável.
1.4 Verificação da presença de fluido refrigerante
A área deve ser verificada com um detetor de fluido refrigerante apropriado antes e durante o trabalho para garantir que o técnico tenha conhecimento de atmosferas potencialmente inflamáveis. Certifique-se de que o equipamento de detecção de fugas utilizado é adequado para utilização com fluidos refrigerantes inflamáveis, ou seja, não produz faíscas, está devidamente vedado ou é intrinsecamente seguro.
1.5 Presença de extintor
Se for realizado qualquer trabalho a quente no equipamento de refrigeração ou em quaisquer peças associadas, deve estar disponível equipamento de extinção de incêndios apropriado. Tenha um extintor de CO2 ou pó seco próximo à área de carga.
1.6 Sem fontes de ignição
Nenhuma pessoa que efetue trabalho relacionado com um sistema de refrigeração que envolva expor qualquer tubo que contenha ou tenha contido fluido refrigerante inflamável deve utilizar fontes de ignição de modo que possa causar um risco de incêndio ou explosão. Todas as fontes de ignição possíveis, incluindo cigarros, devem ser mantidas suficientemente afastadas do local de instalação, reparação, remoção e eliminação, durante a qual o fluido refrigerante inflamável pode ser libertado para o espaço circundante. Antes do trabalho, a área à volta do equipamento deve ser inspecionada para garantir que não há perigos inflamáveis ou riscos de ignição. Devem ser apresentados sinais "Proibido fumar".
1.7 Área ventilada
Certifique-se de que a área está ao ar livre e que é devidamente ventilada antes de entrar no sistema ou realizar qualquer trabalho a quente. Deve haver um nível de ventilação contínuo durante o período de realização do trabalho. A ventilação deve dispersar qualquer fluido refrigerante em segurança e, de preferência, expulsá-lo externamente para a atmosfera.
1.8 Verificação ao equipamento de refrigeração
Onde houver mudança de componentes elétricos, devem ser adequados para a finalidade e estar em conformidade com a especificação. As diretrizes de manutenção e assistência do fabricante têm de ser sempre cumpridas. Em caso de dúvida, consulte o departamento técnico do fabricante para obter assistência. As seguintes verificações devem ser aplicadas às instalações que utilizam fluidos refrigerantes inflamáveis:
- O volume da carga corresponde ao tamanho da divisão em que as peças com fluido refrigerante são instaladas.
- A abertura de ventilação e saídas estão a funcionar corretamente e não estão obstruídas.
- Se estiver a ser utilizado um circuito de refrigeração indireto, o circuito secundário deve ser verificado quanto à presença de fluido refrigerante.
- A marca do equipamento continua visível e legível. As marcações e sinais que são ilegíveis devem ser corrigidos.
- O tubo de refrigeração ou componentes estão instalados numa posição em que é improvável que sejam expostos a qualquer substância que possa corroer os componentes que contenham fluido refrigerante, salvo se os componentes forem feitos de materiais que são inerentemente resistentes à corrosão ou estejam devidamente protegidos contra a corrosão.
1.9 Verificações dos dispositivos elétricos
A reparação e a manutenção dos componentes elétricos devem incluir verificações iniciais de segurança e procedimentos de inspeção de componentes. Se houver uma falha que comprometa a segurança, não deve ser ligada qualquer alimentação elétrica ao circuito, salvo se for tratada de modo satisfatório. Se não for possível corrigir a falha de imediato, mas for necessário continuar a operação, deve ser aplicada uma solução temporária adequada. Esta deve ser comunicada ao proprietário do equipamento para que todas as partes sejam informadas. As verificações iniciais de segurança devem incluir:
- se os condensadores estão descarregados: isto deve ser feito de maneira segura para evitar a possibilidade de formação de faíscas;
- se os componentes elétricos ativos e cablagem não são expostos aquando do carregamento, recuperação ou purga do sistema; se há continuidade de massa.
2.1 Durante reparações de componentes vedados, todas as alimentações elétricas devem estar desligadas do equipamento em que o trabalho vai ser realizado antes da remoção de tampas vedadas, etc. Se for absolutamente necessário ter uma alimentação elétrica para o equipamento durante a assistência, então deve estar instalada uma forma de detecção de fugas em operação permanente para alertar de uma situação potencialmente perigosa. 2.2 Deve ser dada particular atenção ao seguinte para garantir que ao trabalhar nos componentes elétricos, o invólucro não é alterado de modo que o nível de proteção seja afetado. Deve incluir danos a cabos, número excessivo de ligações, terminais não de acordo com a especificação original, danos a vedantes, instalação incorreta de empanques, etc.
Certifique-se de que o aparelho é montado de forma segura.
Certifique-se de que os vedantes ou os materiais de vedação não degradaram de modo que não servem para efeitos de prevenção da entrada de atmosferas inflamáveis. As peças sobressalentes devem estar em conformidade com as especificações do fabricante.
NOTA: A utilização de vedante de silicone pode inibir a eficácia de alguns tipos de equipamento de detecção de fugas. Os componentes intrinsecamente seguros não têm de ser isolados antes de trabalhar neles.
3 REPARAÇÃO DE COMPONENTES INTRINSECAMENTE SEGUROS
Não aplique qualquer energia ou capacidade permanente ao circuito sem garantir que não exceda a tensão admissível e a corrente admissível para o equipamento em utilização.
Os componentes intrinsecamente seguros são os únicos tipos que podem ser tratados enquanto estão ativos na presença de uma atmosfera inflamável. O aparelho de teste deve estar na classificação correta.
Substitua os componentes apenas por peças especificadas pelo fabricante. Outras peças podem resultar na ignição do fluido refrigerante na atmosfera de uma fuga.
4 CABLAGEM
Verifique se a cablagem não está sujeita a desgaste, corrosão, pressão excessiva, vibração, extremidades afiadas ou outros efeitos ambientais adversos. A verificação também deve considerar os efeitos de envelhecimento ou vibração contínua de fontes como compressores ou ventiladores.
5 DETEÇÃO DE FLUIDOS REFRIGERANTES INFLAMÁVEIS
Em nenhuma circunstância devem ser realizadas possíveis fontes de ignição na procura ou deteção de fugas de fluidos refrigerantes. Não deve ser utilizada uma tocha de halogéneo (ou qualquer outro detetor que utilize uma chama livre).
6 MÉTODOS DE DETEÇÃO DE FUGAS
Os seguintes métodos de deteção de fugas são considerados aceitáveis para sistemas com fluidos refrigerantes inflamáveis. Os detetores eletrónicos de fugas devem ser utilizados para detetar fluidos refrigerantes inflamáveis, mas a sensibilidade pode não ser adequada ou pode necessitar de recalibração (o equipamento de deteção deve ser calibrado numa área sem fluido refrigerante).
Certifique-se de que o detetor não é uma possível fonte de ignição e é adequado para o fluido refrigerante utilizado. O equipamento de deteção de fugas deve ser ajustado a uma percentagem de LFL do fluido refrigerante e deve ser calibrado de acordo com o fluido refrigerante utilizado e a percentagem apropriada de gás (25% no máximo) é confirmada.
Os fluidos de deteção de fugas são adequados para utilização com a maioria dos fluidos refrigerantes, mas deve ser evitada a utilização de detergentes com cloro, pois o cloro pode reagir com o fluido refrigerante e corroer a tubagem de cobre.
Se suspeitar de uma fuga, todas as chamas abertas devem ser removidas/extintas. Se for detetada uma fuga de fluido refrigerante que exija brasagem, todo o fluido refrigerante deve ser recuperado do sistema ou isolado (por válvulas de corte) numa parte do sistema afastada da fuga. O azoto isento de oxigénio (OFN) deve ser purgado através do sistema antes e durante o processo de brasagem.
Ao entrar no circuito de fluido refrigerante para efetuar reparações (ou para qualquer outro fim), devem ser utilizados procedimentos convencionais. No entanto, é importante que a melhor prática seja seguida, pois a inflamabilidade é uma consideração. É necessário cumprir o seguinte procedimento: remova o fluido refrigerante; purgue o circuito com gás inerte; evacue; volte a purgar com gás inerte; abra o circuito por corte ou brasagem.
A ação de fluido refrigerante deve ser recuperada para os cilindros de recuperação corretos. O sistema deve ser "lavado" com OFN para tornar a unidade segura. Pode ser necessário repetir este processo várias vezes. Não deve ser utilizado ar comprimido ou oxigénio para esta tarefa. A lavagem deve ser realizada ao introduzir vácuo no sistema com OFN e continuar a encher até a pressão de trabalho ser alcançada, ventilar para a atmosfera e, por último, eliminar para uma bomba de vácuo. Este processo deve ser repetido até não haver fluido refrigerante no sistema.
Quando a última carga de OFN for realizada, o sistema deve ser ventilado até à pressão atmosférica para permitir a realização de trabalho. Esta operação é absolutamente fundamental se forem necessárias operações de brasagem na tubagem. Certifique-se de que a saída da bomba de vácuo não está fechada para quaisquer fontes de ignição e que há ventilação.
8 PROCEDIMENTOS DE CARREGAMENTO
Além dos procedimentos de carregamento convencionais, os seguintes requisitos devem ser seguidos. Certifique-se de que a contaminação de fluidos refrigerantes não ocorre ao utilizar equipamento de carregamento. Os tubos flexíveis ou linhas devem ser o mais curto possível para minimizar a quantidade de fluido refrigerante contido. Os cilindros devem ser mantidos na vertical. Certifique-se de que o sistema de refrigeração está ligado à terra antes de carregar o sistema com fluido refrigerante. Etiquete o sistema quando o carregamento estiver concluído (se não estiver). Deve ser tido um cuidado extremo para não encher demasiado o sistema de refrigeração. Antes de recarregar o sistema, deve ser testado a nível de pressão com OFN. O sistema deve ser testado quanto a fugas após a conclusão do carregamento, mas antes do comissionamento. Deve ser realizado um teste de fugas de seguimento antes de sair do local.
9 DESMANTELAMENTO
Antes de realizar este procedimento, é fundamental que o técnico esteja completamente familiarizado com o equipamento e todos os seus detalhes. A recuperação em segurança de todos os fluidos refrigerantes é uma boa prática recomendada. Antes da realização da tarefa, deve ser recolhida uma amostra de óleo e fluido refrigerante caso seja necessária análise antes da reutilização do fluido refrigerante recuperado. É fundamental que a alimentação elétrica esteja disponível antes do início da tarefa. a) Familiarize-se com o equipamento e a respetiva operação. b) Isole o sistema ao nível elétrico. c) Antes de tentar o procedimento, certifique-se de que há equipamento de manuseamento mecânico disponível, se necessário, para manuseamento dos cilindros de fluido refrigerante. d) Todo o equipamento de proteção individual está disponível e a ser utilizado corretamente, o processo de recuperação é sempre supervisionado por uma pessoa competente. e) O equipamento de recuperação e cilindros está em conformidade com os padrões apropriados. f) Bombeie o sistema de fluido refrigerante, se possível. g) Se não for possível uma aspiração, prepare um coletor para que o fluido refrigerante possa ser removido de várias peças do sistema. h) Certifique-se de que o cilindro se encontra na balança antes de a recuperação ser realizada. i) Inicie a máquina de recuperação e opere-a de acordo com as instruções do fabricante.
j) Não encha demasiado os cilindros (não mais do que 80% do volume de energia líquida). k) Não exceda a pressão de trabalho máxima do cilindro, mesmo temporariamente. l) Quando os cilindros tiverem sido cheios corretamente e o processo concluído, certifique-se de que os cilindros e o equipamento foram removidos do local imediatamente e todas as válvulas de isolamento no equipamento estão fechadas. m) O fluido refrigerante recuperado não deve ser carregado em outros sistemas de refrigeração, salvo se tiver sido limpo e verificado.
10 ETIQUETAGEM
O equipamento deve ser etiquetado indicando que foi desmantelado e esvaziado de fluido refrigerante. A etiqueta deve ser datada e assinada. Certifique-se de que há etiquetas no equipamento indicando que o equipamento contém fluido refrigerante inflamável.
11 RECUPERAÇÃO
Ao remover fluido refrigerante de um sistema, para manutenção ou desmantelamento, a remoção de todos os fluidos refrigerantes em segurança é uma boa prática recomendada. Ao transferir fluido refrigerante para os cilindros, certifique-se de que apenas são utilizados cilindros de recuperação de fluido refrigerante apropriados. Certifique-se de que o número correto de cilindros para fazer a carga total do sistema está disponível. Todos os cilindros a serem utilizados foram concebidos para o fluido refrigerante recuperado e etiquetados para esse fluido refrigerante (ou seja, cilindros especiais para a recuperação de fluido refrigerante). Os cilindros devem ser completos com uma válvula de descompressão e válvulas de corte associadas em bom estado. Os cilindros de recuperação vazios são evacuados e, se possível, refrigerados antes da recuperação.
O equipamento de recuperação deve estar em bom estado com instruções sobre o equipamento que está a usar e deve ser adequado para a recuperação de fluidos refrigerantes. Além disso, deve estar disponível um conjunto de balanças calibradas e em bom estado. Os tubos flexíveis devem ser completos com acoplamentos de desconexão isentos de fugas e em bom estado. Antes de utilizar a máquina de recuperação, verifique que está num estado de funcionamento satisfatório, que foi devidamente mantida e que quaisquer componentes elétricos associados estão vedados para evitar ignição no caso de fuga de fluido refrigerante. Em caso de dúvida, consulte o fabricante.
O fluido refrigerante recuperado deve ser devolvido ao fornecedor do fluido refrigerante no cilindro de recuperação correto e com a nota de transferência de resíduos relevante. Não misture fluidos refrigerantes nas unidades de recuperação, especialmente não nos cilindros.
Se os compressores ou óleos do compressor tiverem de ser removidos, certifique-se de que foram evacuados para um nível aceitável para garantir que o fluido refrigerante inflamável não permanece no lubrificante. O processo de evacuação deve ser realizado antes de devolver o compressor aos fornecedores. Só pode ser aplicada regeneração elétrica ao corpo do compressor para acelerar este processo. Quando o óleo é drenado de um sistema, a drenagem deve ser realizada em segurança.
DISTÂNCIA NECESSÁRIA
Respeite a distância necessária entre o dispositivo e as paredes e outros objetos.

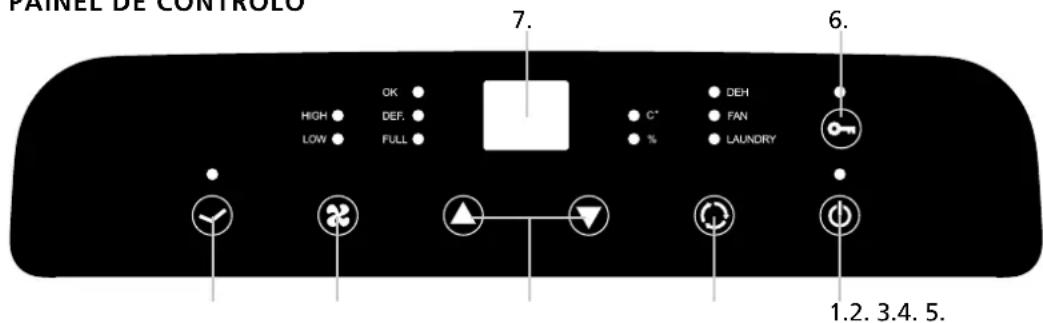

PAINEL DE CONTROLO
- POWER (ALIMENTAÇÃO) (ligar/desligar): a unidade pode ser ligada ou desligada. Depois do arranque, a humidade atual é apresentada com as predefinições do modo contínuo “CO” e o compressor inicia imediatamente para desumidificação com a lâmpada indicadora POWER acesa (quando o compressor para, pisca).
- SPEED (VELOCIDADE): a velocidade da ventoinha pode ser alternada entre alta ou baixa.
Nota: no modo conforto (“AU”), quando a temperatura ambiente é superior a 27 graus, a velocidade do vento é fixa.
- UP-DOWN (CIMA-BAIXO) (HUM +, HUM -): define a humidade necessária entre o seguinte: “CO” (contínuo), “30%”, “50%”, “35%”, “40%”, “45%”, “50%” ... “85%”, “90%”, “AU” (conforto), “CO” (contínuo). O modo predefinido é “CO”.
Nota: prima UP (CIMA) e DOWN (BAIXO) ao mesmo tempo para converter o visor em temperatura ou humidade. O indicador “°C” representa temperatura e “%” humidade.
A. Com o equipamento ligado, prima a tecla TIMER para ajustar o temporizador para o desligamento agendado. Com o equipamento desligado, prima a tecla TIMER para ajustar o temporizador e quando inicia o desumidificador. B. Intervalo de tempo regular: 01~24 horas, definição de tempo: ciclo 00 → 01 → 02 → 23 → 24 → 00 . C. Quando o tempo está ajustado para ligar, a definição de tempo é concluída e o tempo é apresentado. Quando o tempo está ajustado para desligar, a definição de tempo é concluída e a humidade é apresentada (antes de 5 segundos). 5. Tecla MODE (MODO): modo de conversão: secar roupa, ventoinha, desumidificação. 6. Bloqueio para crianças: mantenha esta tecla premida durante 5 segundos para a seleção do bloqueio para crianças. Depois do bloqueio para crianças ser ativado, as operações de todos os botões exceto os botões de bloqueio para crianças não podem ser realizadas. 7. Visor de 8 duplo no painel de aparecimento de operação principal sincrono.
Nota: depois de a operação revelar 10S, todas as luzes (incluindo duplo 8) são escuras.
OPERAÇÃO
- Função de operação de controlo automático da humidade:
A. Quando a operação contínua ("CO") está definida para desumidificar, o desumidificador continua em funcionamento independente do nível de humidade. B. Se a humidade interior for superior ou igual a 3% ou mais de humidade definida, o compressor e a ventoinha funcionam. A luz indicadora do compressor estará ligada. C. Depois de a humidade na sala ser desumidificada, quando a humidade é inferior a 2% da humidade definida, o compressor é desligado e a desumidificação é parada. A lâmpada indicadora (lâmpada OK) que atinge a humidade está ligada. D. Se o desumidificador parar de desumidificar e a humidade na sala for superior ou igual a 3% ou mais da humidade definida, se o compressor tiver ultrapassado o estado de proteção de três minutos, o compressor começa a desumidificar. E. De acordo com a operação do ciclo acima, a humidade interior pode ser mantida à humidade definida.
- Função Conforto (mostra "AU"):
A. Abaixo dos 5°C à temperatura ambiente, o desumidificador para.
B. 5° C ≤ temperatura ambiente ≤ 20° C , seleção automática definida a 60 % de humidade.
C. 20° C ≤ temperatura ambiente ≤ 27° C , seleção automática definida a 55 % de humidade. D. Temperatura ambiente >27°C , seleção automática definida a 50% de humidade.
- Função Secagem: (luz CLOTH [ROUPA]):
A. Quando esta função está ativada, o desumidificador continua a operar (compressor, operação da ventoinha) independente do nível de humidade quando a operação **CO** (contínua) desumidifica. B. A velocidade do vento está bloqueada a alta velocidade e não pode ser ajustada.
- Ventoinha:
A. O compressor não funciona. B. A ventoinha pode escolher dois modos de funcionamento: vento alto e vento baixo. C. O botão de definição da humidade não pode ser premido no modo de ventoinha.
- Proteção de depósito de água cheio:
A. Quando o sensor de depósito de água cheio está ligado durante 3 segundos, o controlador para de funcionar e todas as saídas são desligadas. O indicador de depósito de água cheio está ligado (FULL, o sinal sonoro soa 15 vezes). Prima qualquer tecla e o alarme para imediatamente. B. Quando a falha de depósito de água cheio é removida, o estado operacional original da máquina é restaurado (o compressor deve ser protegido por 3 minutos).
- Função Descongelar:
A. Quando está no modo de descongelamento, o compressor é desligado, a ventoinha é descongelada por ciclos altos e o indicador de descongelamento acende (DEF). B. Quando a temperatura ambiente é inferior ou igual a 16°C, a temperatura da bobina não é detetada. De acordo com a temperatura ambiente, a ação é a seguinte: Temperatura ambiente < 5°C, o controlador para. Quando 5°C ≤ temperatura ambiente ≤ 12°C, o compressor está em funcionamento durante 30 minutos e o descongelamento é parado por 10 minutos. Quando 12°C ≤ temperatura ambiente ≤ 16°C, o compressor está em funcionamento durante 45 minutos e o descongelamento é parado por 10 minutos. C. Quando a temperatura ambiente é superior a 16°C, a temperatura da bobina é detetada e a operação é feita de acordo com a temperatura da bobina como se segue: quando o compressor está em funcionamento durante 30 minutos, a temperatura da bobina é detetada. Se a temperatura da bobina for ≤ 1°C, o descongelamento é parado por 10 minutos.
- Proteção de atraso do compressor:
A. Sempre que o compressor arranca pode iniciar imediatamente. B. Depois do compressor ser desligado, volte a ligá-lo com pelo menos 3 minutos de intervalo.
DRENAGEM DE ÁGUA
Quando o depósito de drenagem está cheio, a luz indicadora de depósito cheio acende, a operação para automaticamente e o sinal sonoro soa 15 vezes para alertar o utilizador que a água do depósito de drenagem tem de ser esvaziada.

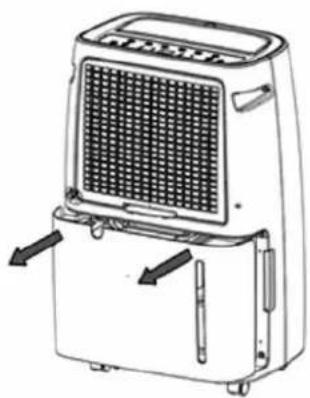

DEPÓSITO VAZIO
- Pressione cuidadosamente as laterais do depósito e retire o depósito com ambas as mãos.
- Esvazie a água no depósito.
CUIDADO
- Não retire o flutuador no depósito de água. Caso contrário, o sensor de água não conseguirá detetar o nível de água, logo não funciona normalmente.
- Se o depósito estiver sujo, utilize a limpeza com água fria ou quente. Não é possível utilizar detergentes, pano tratado com químicos, gasolina, benzeno, diluente ou outros solventes pois podem danificar o depósito de água e causar fugas de água.

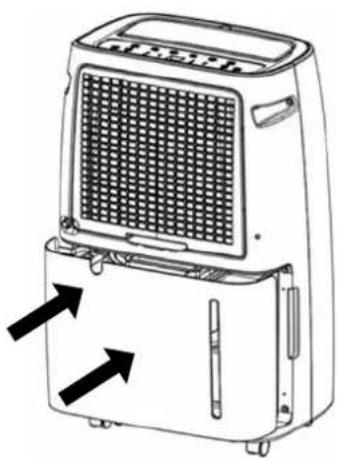

- Ao colocar o depósito, pressione o depósito com ambas as mãos. Se o depósito de água não for colocado, o sensor de depósito de água cheio continua ativado e o desumidificador não funciona.

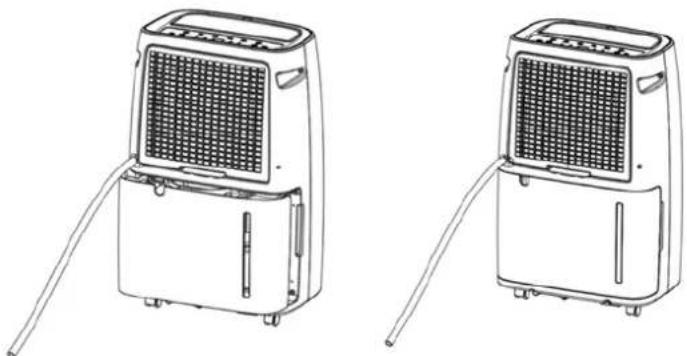

DRENAGEM CONTÍNUA
O desumidificador tem um orifício de drenagem contínua, utilizando um tubo de plástico (diâmetro 10 mm) inserido no orifício de drenagem da partição e saindo do lado do depósito. Quando for necessário instalar o depósito de água e endireitar o tubo de drenagem, a água pode ser drenada da máquina através do orifício de drenagem.
MANUTENÇÃO
LIMPAR O DESUMIDIFICADOR
A. LIMPAR O CORPO
Limpe-o com um pano macio úmido.

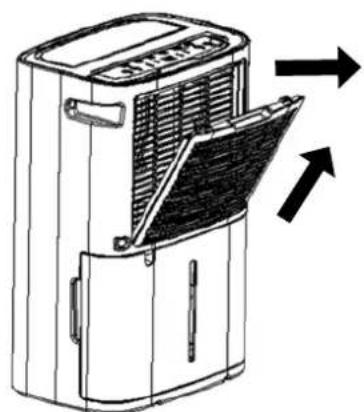

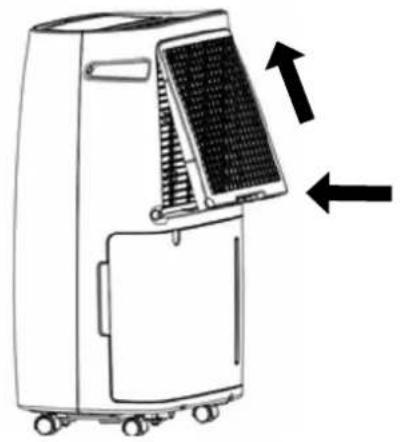

B. LIMPAR O FILTRO DE AR
- Levante o filtro.

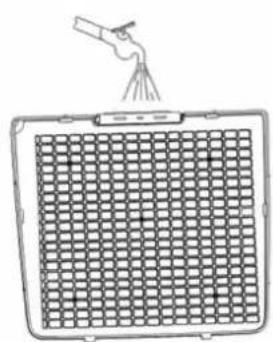

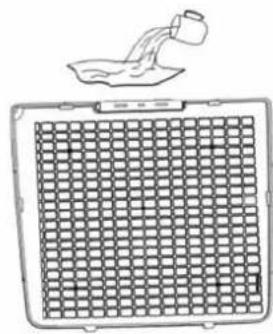

- Limpeza do filtro: Utilize um aspirador para absorver o pó na superfície do filtro de rede. Se estiver muito sujo, utilize água morna e um detergente neutro. Deixe secar.
- Instalação do FILTRO: Insira o FILTRO na boa e encaixe os quatro ganchos do filtro.
ARMAZENAMENTO
Se o aparelho não for utilizado durante um longo período de tempo, siga os seguintes passos:
- Retire a ficha da tomada e esvazie o recipiente. Deixe o recipiente e o desumidificador secarem completamente.
- Limpe o filtro de ar.
- Guarde o dispositivo num local sem pó, de preferência, coberto com um plástico.
RESOLUÇÃO DE PROBLEMAS
Verifique o seguinte antes de entrar em contacto com a assistência técnica:
| Falha Possível causa da falha Solução | |
| A boaquina não funciona. | A LINHA DE ALIMENTação está bem ligada? | Ligue a fichte e o tomada corre- tamente. |
| O indicator de depósito deágua cheio está acesso? (deposito de agua cheio ou não colocado) | Drene a água do depósito e colo- que o depósito. |
| A temperatura ambiente está acima dos 35 graus ou abaixo dos 5 graus? | O dispositivo de proteção está ativado e a boaquina não fun- ciona. |
| Não é POSSível,inicair aestrutura de desumidifica-ções. | O FILTER está Bloqueado? | Limpe o FILTER de rede de acordo com as instruções de limpeza do desumidificado. |
| A entrada ou saía de ar está obstruía? | Retire a obstrução da entrada ou saía de ar. |
| Sem vento O FILTER está obstruído? | Limpe o FILTER de rede de acordo com as instruções de limpeza do desumidificado. |
| É ruidoso em functiona-mentedo? | A boaquina está inclinada? | Mova a boaquina para uma posição plana e solida. |
| O FILTER está Bloqueado? | Limpe o FILTER de rede de acordo com as instruções de limpeza do desumidificado. |
| Código E1 | Curto-circuito do sensor da bobi- na ou circuito aberto | Verifique se a LINHA está solta ou substitua o sensor da bobina. |
CONDIÇÕES DE GARANTIA
O seu desumidificador possui uma garantia de dois anos a partir da data da compra. Todos os defeitos de materiais e fabrico serão reparados gratuitamente.
Aplica-se o seguinte:
- Todas as exigências de indemnização, incluindo os danos consequentes, não serão recebidas.
- As reparações ou substituições dos componentes durante o período de garantia não irão resultar numa extensão da garantia.
- A garantia irá expirar se forem realizadas alterações, se forem encaixados componentes não genuínos ou se o desumidificador for reparado por terceiros.
- Os componentes sujeitos a desgaste normal, como o filtro de ar, não são abrangidos pela garantia.
- A garantia é válida apenas mediante a apresentação do comprovativo de compra original, inalterado e com data.
- A garantia não abrange os danos causados pelas ações que se desviam das descritas no manual do utilizador ou por negligência.
- Os custos de transporte e os riscos envolvidos durante o transporte do desumidificador ou componentes devem ser sempre por conta do comprador.
Para fazer despesas desnecessárias, recomendamos que primeiro leia atentamente o manual do uso. Se este não fornecer uma solução, leve o desumidificador ao distribuidor para reparação.
ESPECIFICAÇÕES TÉCNICAS
| Modelo D 225 | | |
| Consumo enerétrico kW 0,42 | | |
| Fonte de alimentação V/Hz/Ph 220-240/50/1 | | |
| Capacidade de desumidificação (remoção de humididade a 30 °C, 80% HR (humidade relativa)) | I/24 h 25 | |
| Capacidade de desumidificação (remoção de humididade a 27 °C, 60% HR (humidade relativa)) | I/24 h 12,5 | |
| Capacidade do recipienté de água | 6,0 | | |
| Débito de ar (nom.) * m | 3 | 120 |
| Para divisões"Até* m | 3/h 140 | - 160 |
| Gama operacional °C 5 - 35 | | |
| Tipo de compressor rotativa | | |
| Tipo/carga de fluido refrigerante r/g | | R290/90 |
| Sucção/descarga de pressão | bar | 10/26 |
| Dimensoes (I x p x a) | mm | 371 x 251 x 595 |
| Peso líquido | kg | 16,0 |
| Peso bruto | kg | 17,3 |
| Nível de pressão sonora | dB(A) 39 | |
| Proteção da unidade | IP | X0 |
- para serem realizados como indicação
Sujeito a alterações sem aviso prévio.
Não elimine aparelhos elétricos como resíduos municipais não triados, utilize instalações de recolha separada. Entre em contacto com o governo local para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos elétricos forem eliminados em aterros ou lixeiras, pode haver fuga de substâncias perigosas para as águas subterrâneas e a entrada destas na cadeia alimentar, prejudicando a sua saúde e bem-estar. Ao substituir aparelhos antigos por novos, o distribuidor é legalmente obrigado a devolver o aparelho antigo para eliminação gratuita.
Este equipamento contém fluido refrigerante R290 na quantidade indicada na tabela acima. Não ventile R290 para a atmosfera: R290 é um gás fluorado com efeito de estufa com um potencial de aquecimento global (GWP) = 3.
