NAVODILA ZA UPORABO D 225 QLIMA
Čestitamo vam ob nakupu tega razvlaževalnika. Kupili ste visokokakovosten izdelek, ki vam bo dolga leta zagotavljal udobje, če ga boste uporabljali odgovorno. Prosimo, da si najprej preberete navodila za uporabo, da zagotovite optimalno življenjsko dobo svojega razvlaževalnika. V imenu proizvajalca vam zagotavljamo dvoletno garancijo za vse napake v materialih in izdelavi.
Naj vam vaš razvlaževalnik zagotovi veliko užitka.
S spoštovanjem,
PVG Holding B.V.
Oddelek za pomoč strankam
1 NAJPREJ PREBERITE PRIROČNIK ZA UPORABNIKE.
2 ČE IMATE KAKRŠNE KOLI DVOME, SE POSVETUJTE S SVOJIM TRGOVCEM.

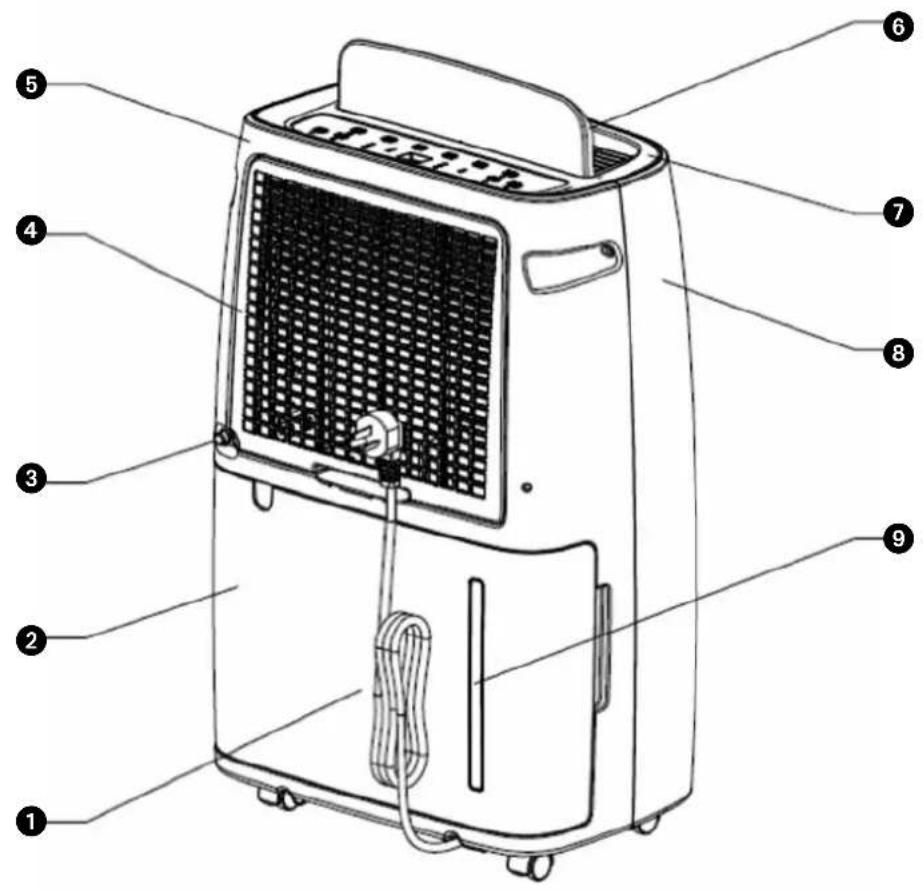

POMEMBNE KOMPONENTE
• Napajalni kabel 2 Rezervoar 3 Neprestano odvajanje vode 4 Filtrirna mreža 5 Zadnja maska 6 Odvod zraka Vrhnji pokrov 8 Sprednji del ohišja 9 Kazalnik vode
VARNOSTNA NAVODILA
Ta priročnik za namestitev pozorno preberite, preden namestite izdelek. To napravo namestite samo, če je skladna s krajevnimi/državnimi zakoni, uredbami in standardi. Ta izdelek je namenjen za uporabo kot razvlaževalnik v stanovanjskih hišah in je primeren samo za uporabo na suhih mestih, v vsakdanjih pogojih, v notranjih prostorih v dnevni sobi, kuhinji in garaži. Ta naprava je primerna izključno za ozemljene vtičnice - priključna napetost 220-240 V~ / 50 Hz.
SPLOŠNO
- Da bi razvlaževalnik deloval najbolje, ga ne postavite v bližino radiatorja ali drugega vira toplote.
- Poskrbite, da bodo zaprta vsa okna, da dosežete največjo učinkovitost.
- Kapaciteta razvlaževalnika je odvisna od temperature in vlažnosti prostora. Pri nižjih temperaturah se bo odstranila manjša količina vlage.
- Poskrbite, da bo filtrirni vložek v čistem stanju. S tem preprečite nepotrebno porabo energije in zagotovite optimalno učinkovitost.
- Če pride do prekinitve električnega napajanja, se razvlaževalnik po treh minutah zažene ponovno. Samodejni zamik ščiti kompresor.
POMEMBNO
Naprava MORA vedno imeti ozemljeno povezavo. Če električno napajanje ni ozemljeno, naprave ne smete priključiti. Ta vtič mora biti vedno enostavno dostopen, kadar je naprava priključena. Ta navodila preberite pozorno in upoštevajte navodila.
Preden enoto priključite, preverite naslednje:
- Napetost električnega napajanja mora ustrezati omrežni napetosti, navedeni na oznaki nazivnih vrednosti. Vtičnica in električno napajanje morata biti primerna za tok, ki je naveden na oznaki nazivnih vrednosti. Vtič na kablu naprave se mora prilegati v stensko vtičnico.
- Napravo je treba položiti na ploščato in stabilno površino.
Če imate kakršne koli dvome glede električnega napajanja naprave, ga mora preveriti priznani strokovnjak.
- Ta naprava ni namenjena, da bi jo uporabljale osebe (vključno z otroci) z zmanjšanimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, razen če se jih nadzira ali so prejele navodila glede uporabe naprave od osebe, ki je odgovorna za njihovo varnost.
- To napravo je izdelano v skladu z varnostnimi standardi CE. Kljub temu morate biti pazljivi, kar velja tudi za druge električne naprave.
- Ne prekrijte rešetke zračnega vhoda in izhoda.
- Preden enoto premaknete, izpraznite vodni rezervoar.
- Nikoli ne pustite, da bi naprava prišla v stik s kemikalijami.
- Po enoti nikoli ne razpršujte vode oziroma enote ne potapljajte v vodo. V odprtine naprave ne vstavljajte predmetov.
- Pred čiščenjem ali zamenjavo enote oziroma komponent enote vedno izvlecite vtič iz
električnega napajanja.
- Za priključitev naprave na električno napajanje nikoli ne uporabljajte podaljška. Če primerne ozemljene stenske vtičnice ni na voljo, vam jo mora namestiti usposobljen električar.
- Otroke je treba nadzorovati, da se ne bodo igrali z napravo.
- Popravila dajte izvesti samo pooblaščenemu serviserju ali svojemu dobavitelju. Upoštevajte navodila za uporabo in vzdrževanje, kot je opisano v uporabniškem priročniku te naprave.
- Kadar enota ni v uporabi, vedno izvlecite vtikač iz stenske vtičnice.
- Poškodovani električni kabel ali vtič mora vedno zamenjati usposobljeni električar ali vaš dobavitelj.
- To napravo lahko uporabljajo otroci, ki so stari 8 let ali več, in osebe z omejenimi fizičnimi, čutnimi ali duševnimi sposobnostmi ali pomanjkanjem izkušenj in znanja, če so pod nadzorom ali so prejeli navodila za uporabo naprave na varen način ter razumejo tveganja, ki so prisotna.
- S to napravo se otroci ne smejo igrati.
- Čiščenje in uporabniško vzdrževanje lahko izvajajo samo otroci, ki se jih nadzoruje.
- Če je omrežni električni kabel poškodovan, ga mora popraviti servisni center, ki ga pooblasti družba Qlima, ali podobno usposobljene osebe, da se prepreči tveganje.
POZOR!
- Naprave nikoli ne uporabljajte s poškodovanim električnim kablom, vtičem, omarico ali upravljalno ploščo. Električnega kabla nikoli ne postavite pod druge predmete ali pustite, da bi prišel v stik z ostrimi robovi.
- Če navodil ne upoštevate, lahko pride do izničenja garancije na to napravo.
- Razvlaževalnika ne namestite v kopalnice ali na druga mesta, kjer obstaja velika verjetnost, da bo poškropljen z vodo.
Specifične informacije glede aparatov s hladilnim plinom R 290.
- Temeljito preberite vsa opozorila. Pri odmrzovanju in čiščenju aparata ne uporabljajte kakršnih koli orodij razen tistih, ki jih priporoča družba proizvajalca.
- Aparat je treba namestiti v območje brez kakršnega koli neprestanega vira vžiga (na primer: odprti plameni, plin ali delujoči električni aparati).
- Ne prebadajte in ne sežigajte.
- Ta aparat vsebuje Y g (glejte nazivno oznako na zadnji strani enote) hladilnega plina R290. R290 je hladilni plin, ki je skladen z evropskimi direktivami o okolju. Ne prebodite nobenega dela kroga hladilnika. Upoštevajte, da hladilni plini morda nimajo vonja.
- Če aparat namestite, uporabljate ali skladiščite v območju, ki ni prezračevano, je treba sobo oblikovati tako, da se prepreči zbiranje izpuščenega hladilnega sredstva, kar povzroči tveganje požara ali eksplozije zaradi vžiga hladilnega sredstva, ki ga sprožijo električni grelci ali drugi viri vžiga.
- Aparat je treba shranjevati na tak način, da se preprečijo mehanične odpovedi.
- Posamezniki, ki delajo ali upravljajo s hladilnim sredstvom, morajo imeti ustrezne certifikate, ki jih izda priznana organizacija, ki zagotavlja usposobljenost pri delu s hladilnimi sredstvi v skladu s točno določenim postopkom ocenjevanja, ki ga priznavajo poklicna združenja industrije.
- Popravila je treba izvajati na temelju priporočil družbe proizvajalca.
Vzdrževanja in popravila, ki zahtevajo pomoč drugega usposobljenega osebja, je treba izvajati pod nadzorom posameznika, ki je usposobljen za uporabo vnetljivih hladilnih sredstev.
Napravo je treba namestiti, uporabljati in shranjevati v prostoru, katerega površina je večja od 4m2 . Napravo je treba shraniti na dobro prezračenem prostoru, kjer velikost prostora ustreza površini prostora, primerni za uporabo.
NAVODILA ZA POPRAVILO NAPRAV, KI VSEBUJEJO R290
1 SPLOŠNA NAVODILA
Ta priročnik za namestitev je namenjen za posameznike z zadostnimi izkušnjami na področju elektrike, elektronike, hladilne tehnologije in mehanike.
1.1 Preverjanja območja
Pred začetkom dela na sistemih, ki vsebujejo vnetljiva hladilna sredstva, so potrebna varnostna preverjanja, s katerimi se zagotovi zmanjšanje tveganja vžiga. Pri popravilu hladilnega sistema je treba pred začetkom izvajanja del na sistemu izpolniti naslednje previdnostne ukrepe.
1.2 Delovni postopek
Delo je treba izvajati po nadzorovanem postopku, s katerim se zmanjša tveganje prisotnosti vnetljivega plina ali hlapov med izvajanjem dela.
1.3 Splošno delovno območje
Vsemu vzdrževalnemu osebju in drugim, ki delajo v lokalnem območju, je treba sporočiti o naravi dela, ki se ga izvaja. Izogibajte se delu v zaprtih prostorih. Območje okoli delovnega prostora je treba zapreti. Poskrbite, da so pogoji v območju varni, tako da nadzorujete vnetljivi material.
1.4 Preverjanje prisotnosti hladilnega sredstva
Območje je treba pred delom in med delom preverjati z ustreznim detektorjem hladilnega sredstva, s katerim se zagotovi, da se tehnik zaveda morebitno vnetljivega ozračja. Poskrbite, da bo oprema za detekcijo puščanja, ki se uporablja, primerna za uporabo z vnetljivimi hladilnimi sredstvi, tj. ne bo vnetljiva, primerno zatesnjena ali intrinzično varna.
1.5 Prisotnost gasilnega aparata
Če je treba na hladilni opremi ali povezanih delih izvajati kakršna koli vročinska dela, mora biti na dosegu roke na voljo gasilska oprema. V bližini območja polnjenja naj bo na voljo gasilni aparat na suhi prašek ali CO2.
1.6 Brez virov vžiga
Nobena oseba, ki izvaja delo, povezano s hladilnim sistemom, ki vključuje izpostavljanje cevovoda, ki vsebuje ali je vseboval vnetljivo hladilno sredstvo, ne sme uporabljati nikakršnega vira vžiga na tak način, da bi lahko prišlo do tveganja požara ali eksplozije. Vsi možni viri vžiga, vključno s kajenjem cigaret, morajo biti dovolj daleč od mesta namestitve, popravila, odstranitve in odstranjevanja odpadkov, med katerimi se lahko vnetljivo hladilno sredstvo po možnosti sprošča v okoliški prostor. Pred izvajanjem dela je treba pregledati območje okoli opreme, da se zagotovi odsotnost vseh tveganj požara ali vnetja. Namestiti je treba oznake "Kajenje prepovedano".
Pred poseganjem v sistem ali izvajanjem kakršnih koli vročinskih del morate poskrbeti, da bo območje na odprtem ali da bo dovolj prezračeno. Med izvajanjem dela je treba še naprej zagotavljati določeno stopnjo prezračevanja. Prezračevanje mora na varen način razpršiti vse izpuščeno hladilno sredstvo in ga po možnosti čim bolj razpršiti v atmosfero.
1.8 Pregledi hladilne opreme
Na mestu zamenjave električnih komponent morajo biti te primerne za ta namen in imeti ustrezne specifikacije. Vedno upoštevajte smernice proizvajalca glede vzdrževanja in servisa. Če ste v dvomih, za pomoč stopite v stik s Tehničnim oddelkom izdelovalca. Na instalacijah, ki uporabljajo vnetljiva hladilna sredstva, se bo izvedlo naslednje preglede:
- Velikost polnjenja je v skladu z velikostjo prostora, v katerem so nameščeni deli, ki vsebujejo hladilno sredstvo.
- Prezračevalne naprave in izhodi delujejo na ustrezen način in niso prekriti.
- Če se uporablja indirektni hladilni krogotok, je treba preveriti, ali je v sekundarnem krogotoku prisotno hladilno sredstvo.
- Oznake na opremi so še naprej vidne in berljive. Oznake in znaki, ki so neberljivi, morajo biti popravljeni.
- Hladilna cev ali komponente so nameščene na položaju, kjer je verjetnost izpostavljenosti kakršnim koli snovem, ki lahko povzročijo korozijo hladilnega sredstva, majhna, razen če komponente niso iz materialov, ki so sami po sebi odporni na korozijo ali so ustrezno zaščiteni pred takšno korozijo.
1.9 Pregledi električnih naprav
Popravila in vzdrževanje električnih komponent vključujejo postopke začetnih varnostnih pregledov in postopke pregledov komponent. Če je prisotna napaka, ki lahko ogrozi varnost, se tokokroga ne sme priključiti na električno napajanje, dokler se napaka ne odpravi na zadosten način. Če napake ni mogoče odpraviti takoj, temveč je treba z delovanjem nadaljevati, je treba uporabiti primerno začasno rešitev. To je treba sporočiti lastniku opreme, tako bodo obveščene vse stranke. Začetni varnostni pregledi vključujejo:
- kondenzatorji so prazni: to je treba storiti na varen način, da se izogne možnosti nastajanja isker,
- pregled, da med polnjenjem, rekuperacijo ali izpiranjem sistema ni električnih komponent in žic, ki bi bile pod napetostjo, in da obstaja kontinuiteta ozemljitve.
2 POPRAVILA ZATESNJENIH KOMPONENT
2.1 Med popravili zatesnjenih komponent je treba za opremo, na kateri se dela, odklopiti vse električne napajalne priključke, preden se odstrani kakršni koli zatesnjeni pokrovi itd. Če mora biti električno napajanje opreme med servisiranjem nujno vklopljeno, mora biti na najbolj kritični točki nameščena trajno delujoča oblika naprave za zaznavanje puščanja, ki bo opozorila na morebitne nevarne situacije. 2.2 Še posebej pozoren je treba biti na to, da se pri delu na električnih komponentah zagotovi, da ne bo sprememb ohišja, ki bi spremenile razred zaščite. To vključuje poškodbe kablov, čezmerno število povezav, priključke, ki niso vzpostavljeni v skladu z originalnimi specifikacijami, poškodbe tesnil, nepravilno namestitev kabelskih uvodnic itd.
Poskrbite, da bo naprava dobro nameščena.
Poskrbite, da se tesnila ali tesnilni materiali niso okvarili do te mere, da ne služijo več namenu preprečevanja vdora vnetljivih ozračij. Nadomestni deli morajo ustrezati specifikacijam izdelovalca.
OPOMBA: Uporaba silikonskega tesnilnega sredstva lahko poslabša učinkovitost nekaterih vrst opreme za zaznavanje puščanja. Pred delom na intrinzično varnih komponentah slednjih ni treba zavarovati.
3 POPRAVILO INTRINZIČNO VARNIH KOMPONENT
Na tokokrog ne delujte s permanentnimi induktivnimi ali kapacitivnimi tokovi, ne da bi zagotovili, da to ne bo preseglo napetosti in toka, ki sta dovoljena za opremo v uporabi.
Intrinzično varne komponente so edini elementi, na katerih se lahko dela v prisotnosti vnetljivega ozračja. Naprava za testiranje mora imeti ustrezne nazivne podatke.
Komponente zamenjujte samo z deli, ki jih dobavi proizvajalec. Drugi deli lahko povzročijo vnetje hladilnega sredstva v ozračju zaradi puščanja.
4 KABLI
Preverite, ali so kabli izpostavljeni obrabi, koroziji, čezmernemu tlaku, vibracijam, ostrim robovom oziroma drugim neželenim okoljskim učinkom. Pri pregledu je treba upoštevati tudi učinke staranja ali neprestanih vibracij, kot zaradi kompresorja ali ventilatorjev.
5 ZAZNAVANJE VNETLJIVIH HLADILNIH SREDSTEV
Pod nobenim pogojem se ne sme za iskanje ali odkrivanje puščajočih mest hladilnega sredstva uporabljati morebitnih virov vnetja. Halidne ročne svetilke (ali drugih detektorjev, ki uporabljajo odprti plamen) se ne sme uporabljati.
6 METODE ZAZNAVANJA PUŠČANJA
Naslednje metode odkrivanja puščanja so primerne za sisteme, ki vsebujejo vnetljiva hladilna sredstva. Za zaznavanje vnetljivih hladilnih sredstev se uporablja elektronske detektorje puščanja, vendar občutljivost morda ni zadostna ali pa je potrebno umerjanje. (Opremo za zaznavanje je treba umeriti v območju brez hladilnega sredstva).
Zagotovite, da detektor ni morebiten vir vžiga in da je primeren za uporabljeno hladilno sredstvo. Oprema za zaznavanje puščanja mora biti nastavljena na odstotku LFL hladilnega sredstva in bo umerjena na uporabljeno hladilno sredstvo, ustrezen odstotek plina (največ 25%) pa bo potrjen.
Tekočine za odkrivanje puščanja so primerne za uporabo z večino hladilnih sredstev, vendar pa se je treba izogibati uporabi detergentov, ki vsebujejo klor, ker lahko klor reagira s hladilnim sredstvom in povzroči korozijo cevja.
Če sumite na puščanje, je treba odstraniti/ugasniti vse odprte plamene.
Če se odkrije puščanje hladilnega sredstva, zaradi katerega je treba izvajati varjenje, je treba iz sistema odstraniti vse hladilno sredstvo ali pa ga izolirati (s pomočjo zapornih ventilov) v delu sistema, ki je oddaljen od mesta puščanja. Nato je treba skozi sistem spustiti dušik brez kisika (OFN), kar je treba izvesti pred postopkom varjenja in po njem.
7 ODSTRANITEV IN EVAKUACIJA
Pri vlomu v hladilni krogotok, da bi se izvedlo popravila ali zaradi kakršnega koli drugega razloga, je treba uporabiti konvencionalne postopke. Vendar pa je pomembno slediti najboljši praksi, ker je vnetljivost pomembna. Upoštevati je treba naslednji postopek: odstranite hladilno sredstvo; krogotok izplaknite z inertnim plinom; evakuirajte; znova izperite z inertnim plinom; krogotok odprite z rezanjem ali varjenjem.
Polnjenje s hladilnim sredstvom se shrani v primerno rekuperacijsko posodo. Sistem se "splakne" z OFN, tako da postane enota varna. Ta postopek bo morda treba ponoviti večkrat. Za ta rezervoar se ne sme uporabljati stisnjenega zraka ali kisika. Izpiranje se doseže tako, da se z OFN v sistemu prekine vakuum in se polnjenje nadaljuje, dokler se ne doseže delovnega tlaka, nato pa se izvede ventiliranje v ozračje in na koncu poteg dol v vakuum. Ta postopek se ponovi, dokler v sistemu ni več nič hladilnega sredstva.
Ko se izvede zadnje polnjenje OFN, se sistem prezrači do okoliškega tlaka, kar omogoči izvajanje dela. Ta operacija je v celoti ključnega pomena, če se bo izvajalo varjenje na cevovodu. Poskrbite, da izhod za vakuumsko črpalko ni v bližino virov vnetja in da je na tem mestu prisotno prezračevanje.
8 POSTOPKI POLNJENJA
Poleg konvencionalnih postopkov polnjenja je treba upoštevati naslednje zahteve. Poskrbite, da ne bo prišlo pri uporabi opreme za polnjenje do kontaminacije različnih hladilnih sredstev. Cevi ali linije morajo biti čim krajše, da se minimizira količina hladilnega sredstva, ki je v njih. Jeklenke morajo biti v pokončnem položaju. Poskrbite, da bo hladilni sistem ozemljen, pred polnjenjem sistema s hladilnim sredstvom. Ko se polnjenje konča, označite sistem (če se ni pripravljen). Bodite izjemno pozorni, da
hladilnega sistema ne napolnite preveč. Pred ponovnim polnjenjem sistema je treba izvesti tlačni preizkus z OFN. Po končanem polnjenju in pred izdajo dovoljenja za uporabo je treba na sistemu preveriti, ali pušča. Preden se zapusti mesto, se izvede dodatni preizkus puščanja.
9 RAZGRADNJA
Pred izvedbo tega postopka je ključnega pomena, da se tehnik popolnoma seznani z opremo in njenimi podrobnostmi.
Priporoča se dobra praksa, s katero se vsa hladilna sredstva pridobi nazaj na varen način. Pred izvedbo naloge je treba vzorec olja in hladilnega sredstva odvesti v analizo, ki se izvede pred ponovno uporabo rekuperiranega hladilnega sredstva. Pred nadaljevanjem z nalogo je ključnega pomena, da se znova vzpostavi električno napajanje 4 GB.
a) Seznanite se z opremo in njenim delovanjem. b) Sistem električno izolirajte. c) Pred poskusom ponovitve posega poskrbite, da: bo na voljo oprema za mehanično rokovanje, če je potrebno, za delo z jeklenkami hladilnega sredstva. d) Na voljo je vsa osebna zaščita, ki se tudi uporablja; postopek rekuperacije vedno nadzoruje kompetentna oseba. e) Oprema za rekuperacijo in jeklenke ustrezajo ustreznim standardom. f) Če je možno, prečrpajte sistem hladilnega sredstva navzdol. g) Če vakuum ni mogoč, naredite razdelilnik, tako da se lahko hladilno sredstvo odstrani iz različnih delov sistema. h) Poskrbite, da bo jeklenka na tehtnici, preden izvedete rekuperacijo. i) Zaženite stroj za rekuperacijo in ga uporabljajte v skladu z navodili izdelovalca. j) Jeklenk ne napolnite preveč. (Ne več kot 80% prostornine tekočega polnjenja.) k) Ne presezite maksimalnega delovnega tlaka jeklenke, niti začasno. l) Če so jeklenke napolnjene pravilno in je postopek končan, poskrbite, da se bo jeklenke in opremo takoj odstranilo z lokacije in bodo vsi izolacijski ventili na opremi zaprti. m) Z rekuperiranim hladilnim sredstvom se ne sme napolniti drugega hladilnega sredstva, razen, če se ga očisti in preizkusi.
10 OZNAČEVANJE
Opremo je treba označevati, tako da se navede, da je predana v razgradnjo in da se je odstranilo hladilno sredstvo. Oznaka mora biti datirana in podpisana. Poskrbite, da so na opremi oznake, na katerih je navedeno, da vsebuje oprema vnetljivo hladilno sredstvo.
11 REKUPERACIJA
Pri odstranjevanju hladilnega sredstva iz sistema za servisiranje ali razgradnjo se priporoča uporaba dobre prakse, tako da se bo lahko na varen način odstranilo vsa hladilna sredstva. Pri prenosu hladilnega sredstva v jeklenke poskrbite, da se bo uporabilo samo primerne jeklenke za rekuperacijo hladilnega sredstva. Poskrbite, da bo na voljo dovolj jeklenk za sprejem vsebine polnjenja celotnega sistema. Vse jeklenke, ki jih boste uporabili, so namenjene in označene za rekuperirano hladilno sredstvo (tj. posebne jeklenke za rekuperacijo hladilnega sredstva). Jeklenke morajo biti zaključene z ventilom za sproščanje tlaka in povezane z zapornimi ventili, ki so v dobrem stanju. Prazne rekuperacijske jeklenke se evakuira in, če je možno, ohladi pred rekuperacijo.
Oprema za rekuperacijo mora biti v dobrem delovnem stanju in mora imeti komplet navodil za opremo, ki se uporablja, in mora biti primerna za rekuperacijo vnetljivih hladilnih sredstev. Poleg tega mora biti na voljo komplet umerjenih tehtnic, ki morajo delovati dobro. Cevi morajo biti cele in ne smejo puščati na spojih ter morajo biti v dobrem stanju. Pred uporabo naprave za rekuperacijo preverite, ali je v dobrem delovnem stanju, je bila pravilno vzdrževana in ali so vse povezane električne komponente zatesnjene, da se prepreči vžig v primeru izpusta hladilnega sredstva. Če ste v dvomih, se posvetujte z izdelovalcem.
Rekuperirano hladilno sredstvo je treba vrniti dobavitelju hladilnega sredstva v ustreznih rekuperacijskih jeklenkah in z ustreznim opozorilom o prevozu odpadnih snovi. Različnih hladilnih sredstev ne smete mešati, še posebej ne v jeklenkah.
Če je treba odstraniti kompresorje ali olja kompresorjev, poskrbite, da bodo evakuirana do ustrezne ravni, tako da bo gotovo, da v mazivu ne bo več preostalega vnetljivega hladilnega sredstva. Postopek evakuacije je treba izvesti pred vrnitvijo kompresorja dobaviteljem. Ta postopek se lahko pospeši samo z električnim zdravljenjem telesa kompresorja. Ko se iz sistema odstrani olje, ga je treba odstraniti na varen način.
POTREBNA RAZDALJA
Upoštevajte potrebno razdaljo naprave do sten in drugih predmetov.

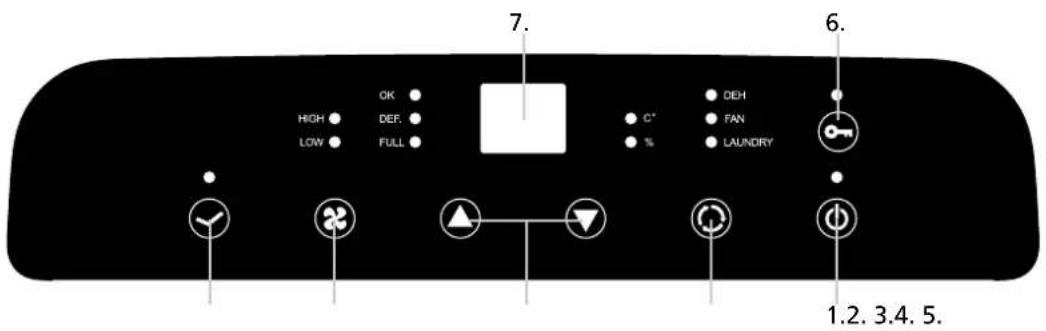

NADZORNA PLOŠČA
- POWER (NAPAJANJE) (vklop/izklop) Enoto se lahko vklopi ali izklopi. Po zagonu se prikaže trenutna vlažnost s privzetim ali neprekinjenim načinom »CO«, kompresor pa se nato zažene nemudoma za izvajanje razvlaževanja, pri čemer sveti kazalna lučka POWER (NAPAJANJE) (ko se kompresor zaustavi, lučka utripa).
- HITROST Hitrost ventilatorja lahko preklapljate med visoko in nizko.
Opomba: V načinu udobja (»AU«) je hitrost zračnega toka fiksna pri temperaturi prostora nad 27 stopinj.
- ČASOVNIK: Nastavitev časovnika.
A. V vklopljenem stanju pritisnite tipko TIP (ČASOVNIK) in nastavite časovnik za načrtovani izklop. V izklopljenem stanju pritisnite tipko TIP (ČASOVNIK) in nastavite časovnik ter čas zagona razvlaževalnika. B. Redni časovni razpon: 01~24 ur, nastavitev časovnega usklajevanja: 00 → 01 → 02 ... → 23 → 24 → 00 cikel. C. Če je časovno usklajevanje nastavljeno na vklop, se časovno nastavljanje konča in se prikaže časovno usklajevanje. Če je časovno usklajevanje nastavljeno na izklop, se časovno nastavljanje konča, vlažnost pa se prikaže po 5 sekundah. 5. Tipka MODE (NAČIN): Preklapljanje načina: suha oblačila, ventilator, razvlaževanje. 6. Otroška ključavnica: Dolga tipka - Če držite to tipko pritisnjeno 5 sekund, sprožite stikalo ključavnice za otroke. Ko se ključavnica za otroke vklopi, ne bo mogoče uporabljati nobenega gumba, razen gumba ključavnice za otroke. 7. Dvojni 8 zaslon na sinhroni glavni upravljalni zaslonski plošči Opomba: Ko se delovanje konča, se zatemnijo vse luči (vključno z dvojnim 8).
DELOVANJE
- Funkcija samodejnega nadzorovanja vlažnosti:
A. Če je funkcija »CO« (neprekinjeno) nastavljena na razvlaževanje, bo razvlaževalnik deloval še naprej ne glede na raven vlažnosti.
B. Če je vlažnost v prostoru enaka ali do 3 % višja od nastavljene vlažnosti, kompresor in ventilator delujeta. Kazalna lučka kompresorja je vklopljena.
C. Ko se prostor razvlaži in se vlažnost zmanjša pod 2 % nastavljene vlažnosti, se kompresor izklopi in se razvlaževanje zaustavi. Kazalna lučka (lučka OK) se vklopi, ko se doseže želena vlažnost. D. Če razvlaževalnik preneha razvlaževati in se vlažnost prostora poveča na 3 % ali več od nastavljene vrednosti, začne kompresor razvlaževati, če so potekle tri minute stanja zaščite. E. V skladu z gornjim ciklom delovanja se lahko vlažnost v prostoru vzdržuje na nastavljeni ravni vlažnosti.
- Funkcija Udobje (prikazano je "AU")
A. Če je temperatura prostora nižja od 5 °C, se razvlaževalnik zaustavi. B. 5 °C ≤ temperatura prostora ≤ 20 °C, samodejna izbira je nastavljena na 60 % vlažnosti. C. 20 °C ≤ temperatura prostora ≤ 27 °C, samodejna izbira 55 % vlažnosti. D. Temperatura prostora > 27 °C, samodejna izbira je nastavljena na 50 % vlažnosti.
- Funkcija sušenja: (luč CLOTH (KRPA)):
A. Kadar je omogočena ta funkcija, razvlaževalnik deluje še naprej (kompresor, delovanje ventilatorja), ne glede na raven vlažnosti, kadar operacijo razvlaževanja izvaja "CO" (neprekinjeno). B. Hitrost pretoka je zaklenjena na visoki hitrosti in je ni mogoče spremeniti.
- Ventilator:
A. Kompresor ne deluje. B. Ventilator: velika hitrost in nizka hitrost. C. V načinu ventilatorja ni mogoče pritisniti gumba za nastavljanje vlažnosti.
- Funkcija za zaščito pred napolnjenostjo z vodo:
A. Kadar stanje napolnjenosti z vodo traja dlje od 3 sekund, krmilnik preneha delovati in se vsi izhodi izklopijo. Kazalec stanja napolnjenosti z vodo je vklopljen (FULL (POLNO), zvočnik zazvoni 15-krat). Pritisnite katero koli tipko in alarm se bo zaustavil takoj. B. Ko se stanje napolnjenosti z vodo prekine, se vzpostavi izvirno stanje delovanja stroja (kompresor mora biti zaščiten 3 minute).
- Funkcija odmrzovanja:
A. Kadar se izvaja odmrzovanje, se kompresorska enota izklopi, ventilator odmrzne pri visokih hitrostih pretoka zraka, kazalnik odmrzovanja pa sveti (DEF). B. Kadar je sobna temperatura enaka ali nižja od 16 °C, se temperature spirale ne zazna. V skladu s temperaturo prostora se zgodi naslednje: Temperatura prostora < 5 °C, krmilnik se zaustavi. Če je 5 °C ≤ temperatura prostora ≤ 12 °C, kompresor deluje 30 minut, odmrzovanje pa se zaustavi za 10 minut. Če je 12 °C < temperatura prostora ≤ 16 °C, kompresor deluje 45 minut, odmrzovanje pa se zaustavi za 10 minut. C. Če je temperatura prostora višja od 16 °C, se temperatura spirale zaznava, operacijo pa se izvede v skladu s temperaturo spirale, kot sledi: Če kompresor deluje 30 minut, se spremlja temperatura spirale. Če je temperatura spirale ≤ 1 °C, se odmrzovanje zaustavi za 10 minut.
A. Kompresor se lahko ob vsakem zagonu zažene nemudoma. B. Ko se kompresor zaustavi, ga zaženite še enkrat, vendar počakajte vsaj 3 minute.
DRENAŽA VODE
Kadar je rezervoar za drenažo poln, začne svetiti indikator za poln rezervoar, delovanje se bo zaustavilo samodejno, brenčač pa se bo sprožil 15-krat, da uporabnika opozori o tem, da je treba vodo izprazniti iz rezervoarja za drenažo.

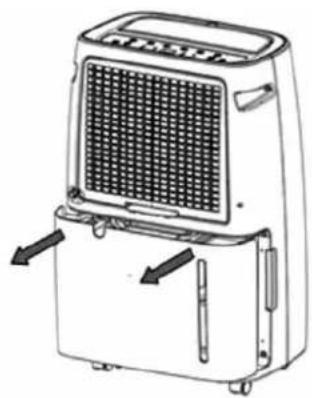

PRAZEN REZERVOAR
- Na rahlo pritisnite na stranice rezervoarja in izvlecite rezervoar ven z obema rokama.
- Vodo v rezervoarju zamrznite.
SVARILO
- Ne odstranite plovca v vodnem rezervoarju, drugače senzor vode ne bo mogel zaznavati nivoja vode, tako da ne bo mogel delovati pravilno.
- Če je rezervoar umazan, ga očistite s hladno ali toplo vodo. Ne uporabljajte detergenta, jeklenih gobic za drgnjenje, kemično obdelanih krp za prah, bencina, benzena, razredčil ali drugih topil, ker lahko povzročijo praske in poškodujejo rezervoar ter povzročijo puščanje vode.

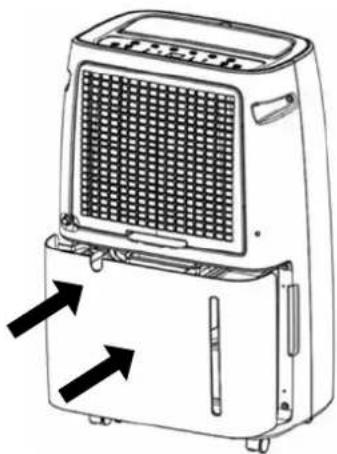

- Pri nameščanju v rezervoar dobro pritisnite na rezervoar z obema rokama. Če vodni rezervoar ni nameščen, senzor polnega stanja za vodo ostane aktiven, razvlaževalnik pa ne bo deloval.

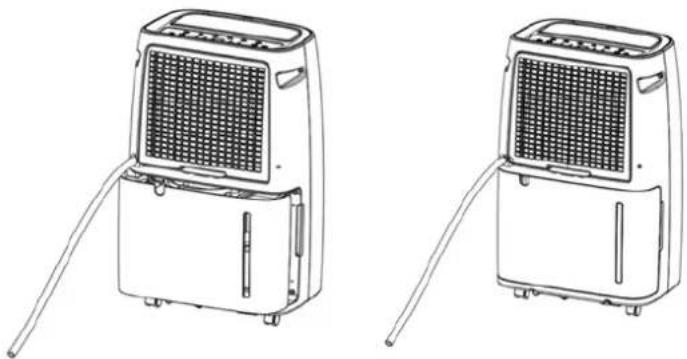

NEPRESTANO ODVAJANJE VODE
Razvlaževalnik ima odprtino za neprestano odvajanje vode, pri čemer se v odprtino razdelilne stene vstavi plastična cev (premer 10mm), ki nato izstopi iz stranice rezervoarja. Kadar je treba vodni rezervoar namestiti na svoje mesto in poravnati cev za odvajanje vode, se lahko vodo odvede iz stroja skozi odprtino za odvajanje vode.
VZDRŽEVANJE
ČIŠČENJE RAZVLAŽEVALNIKA
A. ZA ČIŠČENJE TELESA
Očistite ga z mehko, vlažno krpo.

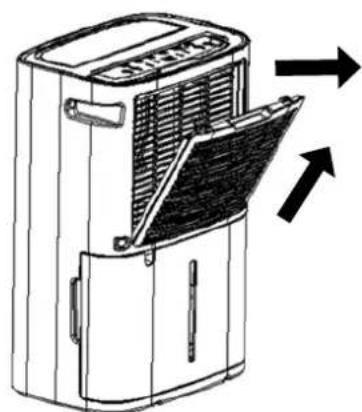

B. ČIŠČENJE ZRAČNIH FILTROV
- Filter povlecite gor.

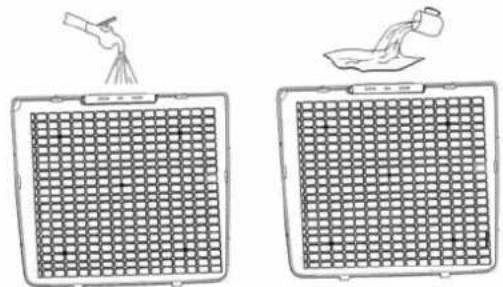

- Čiščenje filtra: S sesalnikom nežno posesajte prah na površini filtrirne mreže. Če je ta zelo umazana, jo očistite z vodo in nežnim detergentom. Ohranite jo suho.
- Namestitev filtra: Filter vstavite v stroj in povlecite oba kaveljčka filtra na svoje mesto.
SKLADIŠČENJE
Če naprave ne boste uporabljali dlje časa, izvedite naslednje:
- Odstranite vtič iz vtičnice in izpraznite vsebnik. Pustite, da se vsebnik in razvlaževalnik posušita do konca.
- Filter očistite.
- Napravo shranite na mestu brez prahu, najbolje prekrito s prevleko iz plastike.
ODPRAVLJANJE TEŽAV
Pred stikom s tehnično podporo preverite naslednje:
| Odpoved Morebiti vzroki | odpovedi Resitev | |
| Naprava ne deluje. | Ali je elektrichi ni kabel pravilno povezan? | Vtič priključite v stensko vtičnico. |
| Ali kazalna lučka stanja napoljenosti z vodo sveti?(Vodni rezervaor je poln ali ni namešćen) | Odtočite vodo in namestite rezervaor na svoje mesto. |
| Ali je temperatura prostora nad 35 stopinj ali pod 5 stopinj? | Zašcitna naprava se zažene, stroj pa ni mogće zagnati. |
| Funkcija razvlăževanja se ne more zagnati. | Ali je filter blokiran? | Očistite filtrirno mrežo v skladu z navodili za Čišćenje razvlăževalnika. |
| Ali je vchod za zrak zamašen? | Odstranite oviro z vhoda ali izho da za zrak. |
| Brez pretoka zraka Ali je f! | lter zamašen? | Očistite filtrirno mrežo v skladu z navodili za Čišćenje razvlăževalnika. |
| Ali je delovanje hrupno? | Ali je stroj nagnjen? | Stroj premaknite na ravno, trdno podlago. |
| Ali je filter blokiran? | Očistite filtrirno mrežo v skladu z navodili za Čišćenje razvlăževalnika. |
| Koda E1 | Kratki stik senzorja spirale ali odprtega tokokroga | Preverite, ali je povezava zrahl-jana oziroma zamenjaje senzor. |
POGOJI ZA GARANCIJO
Za razvlaževalnik velja dvoletna garancija od dne nakupa. Vse okvare v materialu ali delovanju bodo popravljene brezplačno.
Velja naslednje:
Vse zahteve glede kompenzacije, vključno s posledičnimi poškodbami, ne bodo izpolnjene. - Vsa popravila ali zamenjave komponent v času veljavnosti garancije ne podaljšajo trajanja garancijskega obdobja. - V primeru kakršnih koli sprememb, uporabe neoriginalnih komponent ali popravil naprave s strani tretjih oseb se garancija razveljavi. - Sestavni deli, ki so izpostavljeni običajni obrabi, kot je zračni filter, niso vključeni v garancijo. - Garancija velja samo s predložitvijo izvirnega, nespremenjenega in datiranega potrdila o nakupu. - Garancija ne zajema poškodb, ki jih povzročijo ukrepi, ki odstopajo od tistih, opisanih v navodilih za uporabnika, ali do katerih pride zaradi malomarnosti. - Stroški transporta in tveganja, ki se pojavijo med transportom žara ali komponent razvlaževalnika, gredo vedno na strošek kupca.
Za preprečitev nepotrebnih stroškov priporočamo, da si najprej vedno pozorno preberete navodila za uporabo. Če s tem ne najdete rešitve, razvlaževalnik oddelite do svojega trgovca na popravilo.
TEHNIČNI PODATKI
| Model | | D 225 |
| Poraba elektrïne energije kW | | 0,42 |
| Elektrïncno napajanve V / Hz / PH | | 220-240/50/1 |
| Kapaciteta razvlaževanja (odstranjevanje vlage pri 30 °C, 80 % RV) | I / 24h | 25 |
| Kapaciteta razvlaževanja (odstranjevanje vlage pri 27 °C, 60 % RV) | I / 24h | 12,5 |
| Kapaciteta vsebnika vode L | | 6,0 |
| Zračni pretok (naziv.) * | m³ | 120 |
| Za sobe do * | m³/h 140 | - 160 |
| Delovni razpon °C | | 5 - 35 |
| Vrsta kompresorja | | rotacijski |
| Vrsta/polnjenje hladilnegа sredstva r / gr | | R290/90 |
| Tlak sesanja/pihanja bar | | 10/26 |
| (Š x g x v) mm | | 371 x 251 x 595 |
| Neto teža kg | | 16,0 |
| Bruto teža kg | | 17,3 |
| Raven zvočnega tlaka dB(A) | | 39 |
| Zaščita enote | IP | X0 |
Predmet sprememb brez predhodnega obvestila.
Električnih naprav ne odlagajte med gospodinjske odpadke, ki niso ločeni, temveč za to uporabite ločene zbirne centre. Za informacije glede zbirnih centrov, ki so na voljo, stopite v stik z lokalno vejo oblasti. Če se električne naprave zavržejo na odpad ali smetišče, lahko nevarne snovi iztekajo v podtalno vodo ter pridejo v prehransko verigo, kar škoduje vašemu zdravju in dobremu počutju. Pri zamenjavi starih naprav z novimi je trgovec zakonsko obvezan prevzeti staro napravo za odstranitev vsaj brezplačno.
Naprava vsebuje plin R290, ki je fluoriran toplogredni plin, s potencialno možnostjo segrevanja ozračja (GWP) = 3. Zato ga ne spuščajte v ozračje.
ETIS d.o.o., trgovina in servis Vidmar
Tržaška cesta 333
1000 Ljubljana
tel: 01/200-7000, e-pošta: servis@etis.si
GARANCIJSKI LIST
GARANCIJSKA IZJAVA:
V imenu proizvajalca servis garantira, da bo proizvod pravilno deloval, če ga boste uporabljali v skladu z njegovim namenom in navodili za uporabo. V kolikor je potrebno proizvod poslati pooblaščenemu serviserju ali uvozniku, vas prosimo, da priložite garancijski list, račun in kratek opis napake. Stroške prevoza do najbližjega servisa priznamo samo v primeru, ko je prevoz izvršen z javnim prevozom (pošta, vlak) in dokazilom o plačilu. V primeru poškodbe proizvoda pri prevozu je rizik na kupčevi strani. Servis bo v garancijskem roku na svoje stroške poskrbel za odpravo okvare ali pomanjkljivosti na proizvodu, zaradi katere aparat ne deluje, če je bil proizvod uporabljan v skladu s prvo točko te izjave. V primeru, da aparat v garancijski dobi ne bo popravljen v 45 dneh od datuma dostave aparata v servisno enoto, bomo aparat na vašo zahtevo zamenjali z novim. Garancijski rok bo podaljšan za čas popravila. Za napake, ki nastanejo zaradi zunanjih vplivov (mehanske poškodbe ali izguba hladilnega sredstva po krivdi kupca ali tretje osebe, poseg v aparate brez našega pooblastila, nepravilna uporaba, malomarno ravnanje, prenapetosti v omrežju, zaradi izcedka iz baterije, višja sila ...), garancija ne velja. Ta garancija se tudi ne nanaša na dele podvržene obrabi in potrošni material (filtri, baterije, hladilno sredstvo ... itd). Garancijski zahtevki se sprejmejo le ob sočasni predložitvi potrjenega garancijskega lista in originalnega računa. Rok zagotovljenega servisiranja in nudenja rezervnih delov je najmanj 3 leta po izteku garancije.
Garancijski rok začne teči z dnem prodaje končnemu kupcu, kar dokažete s potrjenim garancijskim listom in originalnim računom podjetja, ki je proizvod prodalo.
Garancija velja na geografskem območju Republike Slovenije.
Garancija ne izključuje pravic potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
GARANCIJSKI ROK:
model doba
QLIMA 2 leti
Proizvajalec: PVG International b.v., Kanaalstraat 12C - 5347 AB Oss, Nizozemska
Proizvod (obkroži): Razvlaževalec, prenosna klima, čistilec zraka, električni grelec
Drugo:
Tip:
Serijska št.:
Ime in sedež podjetja, ki je proizvod prodalo:
Pečat podjetja:
Podpis prodajalca:
Datum prodaje:
