DD208 - Humidificador QLIMA - Manual de utilização gratuito

Tipo de produto	Desumidificador
Marca	Qlima
Modelo	DD208
Dimensões (L x P x A)	351 x 180 x 500 mm
Peso líquido	6,3 kg
Alimentação	220-240 V ~ 50 Hz
Capacidade do reservatório	2,0 L
Desumidificação (20°C, 60% UR)	8 L/24h
Área do cômodo recomendada	120 m³/h (volume tratado 40-60 m³)
Faixa de temperatura ambiente	5 °C a 37 °C (uso) / 1-35 °C (armazenamento)
Nível de ruído	40 dB(A)
Funções principais	Modos Silencioso, Normal, Secagem rápida ; Temporizador 1/2/4/8 h ; Ionizador ; Swing (oscilação) ; Higrostato ajustável 40/50/60 %
Drenagem contínua	Sim, via mangueira (não fornecida)
Manutenção	Limpar o filtro de ar regularmente ; esvaziar o reservatório
Segurança	Proteção contra queda (parada automática em caso de tombamento) ; Proteção de nível de água ; Parada automática em caso de superaquecimento
Garantia	2 anos
Peças de reposição	Filtro de ar substituível ; reservatório de água
Reparabilidade	Reparos por profissional credenciado recomendados
Classe de proteção	IPX0
Acessórios incluídos	Manual de instruções

Perguntas frequentes - DD208 QLIMA

Como ajustar o nível de umidade desejado?

Pressione o botão HUMID no painel de controle para percorrer os níveis 40%, 50% ou 60%. O aparelho desligará automaticamente quando o nível de umidade definido for atingido.

O que fazer se o reservatório de água estiver cheio?

Um sinal sonoro soa 10 vezes e a tela LCD pisca. O aparelho desliga automaticamente. Remova o reservatório, esvazie-o e coloque-o novamente corretamente para reiniciar o aparelho.

Como usar a drenagem contínua?

Desconecte o aparelho e remova o reservatório. Conecte uma mangueira de drenagem (não fornecida) à torneira de drenagem localizada na parte inferior. Certifique-se de que a mangueira esteja bem fixada para evitar vazamentos.

Como limpar o filtro de ar?

Remova o filtro manualmente. Use um aspirador de pó ou lave-o com água limpa. Deixe secar completamente antes de recolocá-lo. Nunca seque o filtro no fogo ou com secador de cabelo.

Posso usar o aparelho em um banheiro?

Não. O aparelho não deve ser usado em banheiro ou sala de água. Foi projetado apenas para uso interno em cômodos secos (sala, cozinha, garagem).

O que fazer se o aparelho tombar ou cair?

Desconecte imediatamente o cabo de alimentação. Verifique se o aparelho está completamente seco antes de religá-lo. O aparelho possui um interruptor de proteção contra queda que o desliga automaticamente em caso de tombamento.

Como programar o desligamento automático?

Pressione o botão TIMER para selecionar uma duração de 1, 2, 4 ou 8 horas. O aparelho desligará automaticamente ao final do período escolhido.

O aparelho não liga, o que verificar?

Verifique se a tomada elétrica está funcionando e se o aparelho está conectado a uma tomada com aterramento. Certifique-se de que o reservatório de água está bem colocado. Se o aparelho foi desconectado, aguarde 3 minutos antes de religá-lo.

Qual o significado das cores da tela LCD?

A tela LCD indica o nível de umidade relativa: Laranja para 20-40%, Verde para 41-60%, Vermelho para 61-97%.

Como ativar a função ionizador?

Pressione o botão ION no painel de controle para ativar ou desativar a função de ionização. Uma luz indicadora na tela LCD mostra o estado.

MANUAL DE UTILIZADOR DD208 QLIMA

INSTRUCCIONES DE FUNCIONAMIENTO

FUNCIONAMIENTO DEL TECLADO

Parabéns pela aquisição do seu desumidificador. Adquiriu um produto de alta qualidade que lhe proporcionará muitos anos de prazer, caso seja utilizado de forma responsável. Leia o manual do utilizador primeiro para garantir a vida útil máxima do seu desumidificador.

Em nome do fabricante, oferecemos uma garantia de dois sobre os defeitos de material e fabrico.

Desfrute do seu desumidificador.

Atentamente,

PVG Holding B.V.

Departamento de atendimento ao cliente

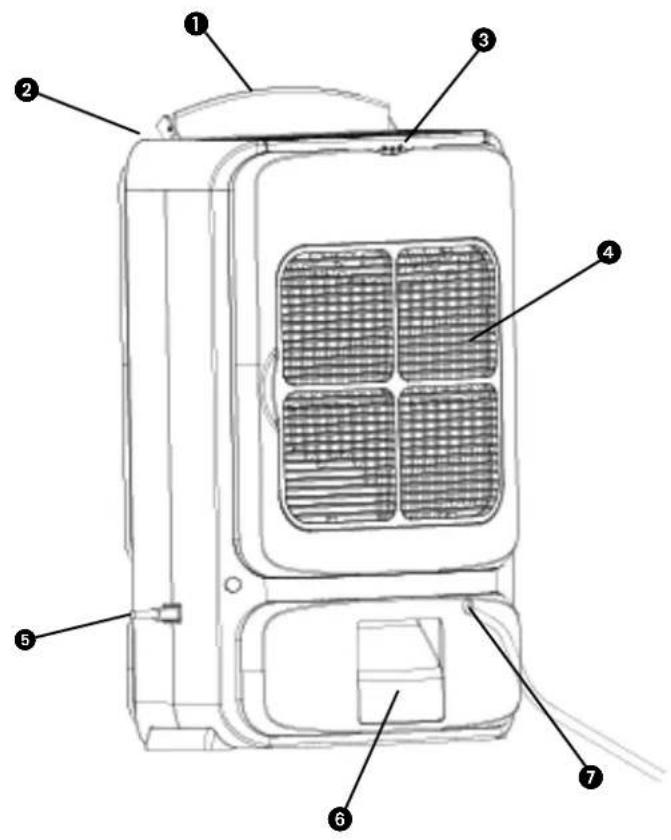

① Placa difusora de ar automática
② Saída do ar
③ Pega
④ Grelha de entrada de ar
⑤ Cabo de alimentação
6 Reservatório de água
⑦ Drenagem contínua
8 Monitor led
9 Painel de controlo

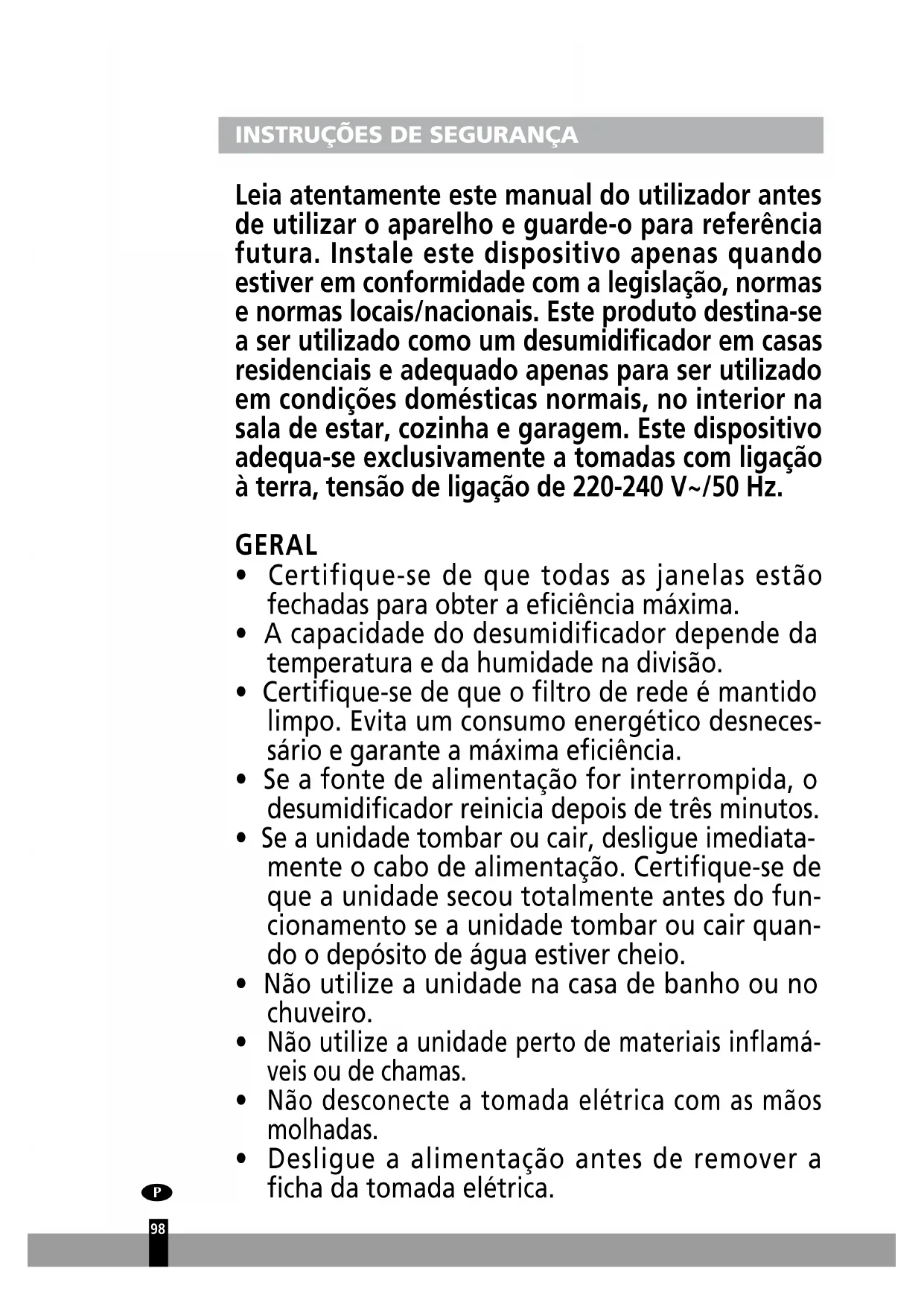

Leia atentamente este manual do utilizador antes de utilizar o aparelho e guarde-o para referência futura. Instale este dispositivo apenas quando estiver em conformidade com a legislação, normas e normas locais/nacionais. Este produto destina-se a ser utilizado como um desumidificador em casas residenciais e adequado apenas para ser utilizado em condições domésticas normais, no interior na sala de estar, cozinha e garagem. Este dispositivo adequa-se exclusivamente a tomadas com ligação à terra, tensão de ligação de 220-240 V\~/50 Hz.

GERAL

- Certifique-se de que todas as janelas estão fechadas para obter a eficiência máxima.

- A capacidade do desumidificador depende da temperatura e da humidade na divisão.

- Certifique-se de que o filtro de rede é mantido limpo. Evita um consumo energético desnecessário e garante a máxima eficiência.

- Se a fonte de alimentação for interrompida, o desumidificador reinicia depois de três minutos.

- Se a unidade tombar ou cair, desligue imediata-mente o cabo de alimentação. Certifique-se de que a unidade secou totalmente antes do funcionamento se a unidade tombar ou cair quando o depósito de água estiver cheio.

- Não utilize a unidade na casa de banho ou no chuveiro.

- Não utilize a unidade perto de materiais inflamáveis ou de chamas.

- Não desconecte a tomada elétrica com as mãos molhadas.

- Desligue a alimentação antes de remover a ficha da tomada elétrica.

• Evvazie o depósito de água quando este ficar cheio ou não utilizar a unidade durante um período prolongado.
• Para desligar a alimentação, agarre a ficha e puxe-a da tomada elétrica, nunca puxe pelo cabo.

IMPORTANTE

O dispositivo TEM de ter sempre uma ligação à terra. Não pode ligar o dispositivo se a fonte de alimentação não estiver ligada à terra. A ficha tem de ser sempre de fácil acesso quando o dispositivo está ligado. Leia estas instruções atentamente e siga as indicações.

Antes de ligar a unidade, verifique o seguinte:

• A alimentação de tensão deve corresponder com a tensão de alimentação referida na placa de classificação.
• A tomada e a fonte de alimentação devem ser adequadas para a corrente indicada na placa de classificação.
• A ficha no cabo do dispositivo deve encaixar na tomada de parede.
• O dispositivo deve ser colocado numa superfície plana e estável.

O fornecimento de eletricidade ao dispositivo deve ser verificado por um profissional reconhecido se possuir quaisquer dúvidas quanto à compatibilidade.

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, a menos que

sejam supervisionadas ou instruídas sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.

- Este dispositivo é fabricado de acordo com os padrões de segurança CE. No entanto, deve ter cuidado, como com qualquer outro dispositivo elétrico.

- Não cubra a grelha de entrada e/ou saída de ar.

- Esvazie o reservatório de água antes de mover a unidade.

- Nunca deixe o dispositivo entrar em contacto com produtos químicos.

- Nunca mergulhe a unidade em água.

- Não coloque objetos nas aberturas do dispositivo.

- Retire sempre a ficha da fonte de alimentação elétrica antes de limpar ou substituir a unidade ou os componentes da unidade.

- Nunca utilize uma extensão para ligar o dispositivo à fonte de alimentação elétrica. Se não estiver disponível uma tomada de parede adequada com ligação à terra, peça que um eletricista reconhecido instale uma.

- As crianças devem ser supervisionadas para garantir que não brincam com o aparelho.

- Quaisquer reparações devem apenas ser realizadas apenas por um engenheiro de serviço reconhecido ou pelo seu fornecedor. Siga as instruções de utilização e manutenção, conforme indicado no manual do utilizador deste dispositivo.

- Retire sempre a ficha da unidade da tomada de parede quando não estiver em utilização.

- Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, o respetivo departamento de atendimento ao cliente ou pessoas com qualificações equivalentes para evitar perigos.

- Este aparelho pode ser utilizado por crianças

Figura 1

com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento se forem supervisionadas ou instruídas sobre a utilização do aparelho de forma segura e compreendendo os perigos envolvidos.

- A limpeza e a manutenção do utilizador não devem ser feitas por crianças sem supervisão.

ATENÇÃO!

- Nunca utilize o dispositivo com um cabo de alimentação, ficha, quadro ou painel de controlo danificado. Nunca prenda o cabo de alimentação ou deixe que entre em contacto com extremidades afiadas.

ATENÇÃO!

- O incumprimento das instruções pode causar a anulação da garantia deste dispositivo.

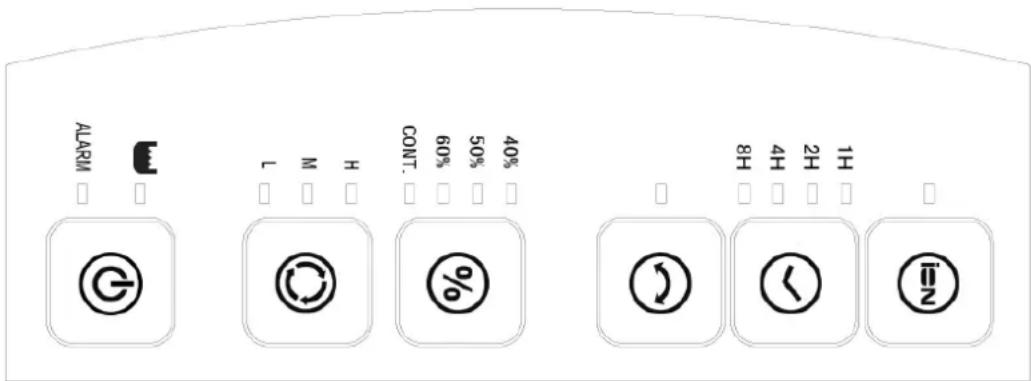

PAINEL DE CONTROLO

• Menor condição de trabalho ambiental: 5 °C/41% de humidade relativa
• Maior condição de trabalho ambiental: 37 °C/98% de humidade relativa

INSTRUÇÕES DE FUNCIONAMENTO

FUNÇÕES DO PAINEL DE CONTROLO

• Alimentação: para ligar e desligar a unidade.
• © Modo: para selecionar a desumidificação silenciosa (baixa velocidade) Desumidificação normal (velocidade intermédia) Secagem rápida (alta velocidade)
• Humidade: o funcionamento contínuo é definido quando a unidade é ligada. É possível definir a relação de humidade da divisão (40%/50%/60%) ao premir no teclado.
• Oscilação: para ligar ou desligar a função de oscilação.
• Temporizador: para definir o desligamento da unidade em configurações de 1/2/4/8 horas.
  • Ion: para ligar ou desligar o ionizador.

FUNCIONAMENTO DO TECLADO

• Ligue à tomada elétrica
- Prima POWER (botão de ligar/desligar) na unidade ligada na desumidificação contínua, com a aba do difusor de ar elevada para 90 graus:

1 O alarme sonoro responde 3 vezes ao ativar a unidade.
2 O monitor LED define as funções e estados correspondentes.
3 Se o utilizador desligar as unidades, o motor da ventoinha continua a funcionar durante mais 4 minutos para diminuir a temperatura do dessecante e do aquecedor após desligar. O utilizador final não deve desconectar o aparelho até nenhum ar fluir da saída de ar.

- Premir MODE (Modo):

Seleciona Silencioso (L), Desumidificação normal (M) ou Secagem rápida (H) e circula as funções acima.

1 A função contínua aparece para definir a relação de humidade na divisão.
2 Definição L (Desumidificação silenciosa).
3 Definição M (Desumidificação normal).
4 Definição H (Secagem rápida). Em nenhuma circunstância a relação de humidade deve ser ativada.
5 A lâmpada piloto LED acende para responder ao estado de funcionamento.

• Premir HUMID (Humidade):

Definição da relação de humidade da divisão 40%\~50%\~60% e circulação dos estados L/M/contínuo.

1 Quando é definido 40%: se a humidade detetada na humidade relativa da divisão for <_38%, a unidade desliga automaticamente, o ícone de desumidificação no LED apaga

As definições 50% e 60% são semelhantes ao mencionado acima.

2 Definição de drenagem contínua

Indicação de três luzes LED para uma fácil observação do nível de humidade atual:

Ligar ou desligar a função de oscilação.

Luzes LED quando ativado.

- Premir ION (Ionização):

Luzes LED quando ativado.

Definição do tempo de funcionamento inserindo 1/2/4/8 horas

PROTEÇÃO DO DEPÓSITO DE ÁGUA CHEIO

Quando o depósito de água condensada estiver cheio, o sinal sonoro irá soar 10 vezes. Entretanto, o ícone exibido no monitor pisca, a unidade interrompe o funcionamento automaticamente. O reservatório de água deve ser retirado para ser esvaziado e reinstalado antes do dessecante rotativo funcionar.

Retirar o reservatório de água de acordo com a direção da seta

PROTEÇÃO CONTRA O SOBREAQUECIMENTO INTERNO

Durante o funcionamento, poderá ocorrer um funcionamento anormal ou avaria devido a obstrução ou bloqueio da entrada de ar ou da exaustão, o que pode resultar ocasionalmente na subida da temperatura interna, a unidade irá desligar-se automaticamente.

Desligue da tomada elétrica imediatamente e retome o funcionamento após 5 minutos.

PROTEÇÃO CONTRA QUEDAS

A unidade possui um aquecedor no interior. Para evitar o sobreaquecimento, a máquina está equipada com um interruptor de disparo para desligar automaticamente a máquina quando esta cair.

DESEMPENHO DO SECAR ROUPA (ALTA VELOCIDADE):

Prima o modo H para acelerar o fluxo de ar definido para secar as suas roupas. É possível definir a direção de expulsão de ar opcional premindo "Swing" (Oscilação) para ajustar o ângulo do difusor de ar entre 45° e 90°.

Se utilizar esta função, preste atenção para a água das roupas não cair para a unidade, o que poderá destruí-la ou elevar o risco de choque elétrico.

DRENAGEM CONTÍNUA

Certifique-se de que a unidade está desligada da tomada elétrica. Retire o reservatório de água e ligue um tubo flexível de drenagem de água ao acoplamento (conforme exibido nas figuras). A outra extremidade deste tubo flexível deve ser orientada a um dreno ou recetáculo adequado para recolher água.

Os tubos flexíveis de drenagem devem ser instalados no nível inferior em comparação com o orifício de drenagem (acoplamento de água) ou a água irá fluir para trás para o dreno e fluir para o depósito de água.

FUNÇÃO DE ARRANQUE AUTOMÁTICO

Quando a alimentação eléctrica é interrompida enquanto o desumidificador está em operação, o modo de operação e a humidade requerida (ajustada) são memorizados até que a alimentação eléctrica seja restabelecida.

LIMPEZA DO FILTRO

Retire manualmente o filtro de água. Utilize um aspirador ou lave em água fria para limpar o filtro.

(Conforme exibido na figura)

Puxe o filtro, conforme exibido

Deve secar totalmente antes de substituir o filtro na unidade

LIMPEZA E MANUTENÇÃO

ADVERTÊNCIA:

• Antes de limpar, desligue o desumidificador e desligue a alimentação. Caso contrário, irá provocar choques elétricos.
• Não lave o desumidificador com água, caso contrário irá provocar choques elétricos.
• Não utilize um líquido volátil (tal como diluente ou gasolina) para limpar o desumidificador.
  Caso contrário, irá danificar o aspeto da unidade.

1

Grelha e caixa

Para limpar a caixa:

quando existe pó no interior da caixa, utilize uma toalha macia para removê-lo. Quando a caixa possui muita sujidade (oleosa), utilize um detergente neutro para limpá-la.

Para limpar a grelha: utilize um aspirador ou pincel.

ADVERTÊNCIA:

• Não opere o desumidificador sem um filtro.
  Caso contrário, o evaporador irá acumular pó e afetar o desempenho da unidade.
• Não seque o filtro do ar ao calor ou com um secador elétrico. Caso contrário, o filtro do ar pode sofrer danos ou incendiar-se.
• Não utilize o aspirador ou limpe o filtro do ar com um pincel. Caso contrário, o filtro do ar pode ficar destruído.

CUIDADOS A TER APÓS UMA UTILIZAÇÃO SAZONAL

• Desligue a alimentação.
• Limpe o filtro do ar e a caixa.
• Limpe o pó e as obstruções do desumidificador.
• Esvazie o reservatório de água.

ARMAZENAMENTO A LONGO PRAZO

Caso não pretenda utilizar o desumidificador durante um longo período de tempo, recomendamos que siga as etapas seguintes de modo a preservar a unidade em boas condições.

• Certifique-se de que o reservatório está sem água e que o tubo flexível de drenagem foi retirado.
• Limpe a unidade e envolva-a corretamente para impedir a acumulação de pó.

CONDIÇÕES DE GARANTIA

O seu desumidificador possui uma garantia de dois anos a partir da data da compra. Todos os defeitos de materiais e fabrico serão reparados gratuitamente.

Aplica-se o seguinte:

• Todas as exigências de indemnização, incluindo os danos consequentes, não serão recebidas.
• As reparações ou substituições dos componentes durante o período de garantia não irão resultar numa extensão da garantia.
• A garantia irá expirar se forem realizas alterações, se forem encaixados componentes não genuínos ou se o desumidificador for reparado por terceiros.
• Os componentes sujeitos a desgaste normal, como o filtro de ar, não são abrangidos pela garantia.
• A garantia é válida apenas mediante a apresentação do comprovativo de compra original, inalterado e com data.
• A garantia não abrange os danos causados pelas ações que se desviam das descritas no manual do utilizador ou por negligência.
• Os custos de transporte e os riscos envolvidos durante o transporte do desumidificador ou componentes devem ser sempre por conta do comprador

Para evitar despesas desnecessárias, recomendamos que primeiro leia atentamente o manual do utilizador. Se este não fornecer uma solução, leve o desumidificador ao distribuidor para reparação.

Não elimine aparelhos elétricos como resíduos municipais não triados, utilize instalações de recolha separada. Entre em contacto com o governo local para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos elétricos forem eliminados em aterros ou lixeiras, pode haver fuga de substâncias perigosas para as águas subterrâneas e a entrada destas na cadeia alimentar, prejudicando a sua saúde e bem-estar. Ao substituir aparelhos antigos por novos, o distribuidor é legalmente obrigado a devolver o aparelho antigo para eliminação gratuitamente. Não atire as pilhas para o fogo pois podem explodir ou libertar líquidos perigosos. Se substituir ou destruir o controlo remoto, retire as pilhas e elimine-as de acordo com os regulamentos aplicáveis pois são prejudiciais para o meio ambiente.

ESPECIFICAÇÕES TÉCNICAS

Modelo DD 208
Consumo energético (nom/máx.) kW	0,65
Fonte de alimentação V/Hz/Ph 220–240/~ 50/1
Corrente (nominal) A 2,9
Capacidade de desumidificação (remoção de humidade) a 20 °C, 60% HR (humidade relativa)	l/24 h 8
Capacidade do recipiente de água I	2,0
Débito de ar (nom.)* m3/h 120
Para divisões até* m3 40 - 60
Gama operacional °C 1-35
Higróstato Sim
Dimensões (l x p x a)	mm	351 x 180 x 500
Peso líquido	kg	6,3
Peso bruto	kg	7,0
Nível de pressão sonora	dB(A) 40
Proteção da unidade	IP	IPX0

* para serem utilizados como indicação Sujeito a alterações sem aviso prévio.
