DD208 - Ilmankostutin QLIMA - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ilmankuivain
Merkki	Qlima
Malli	DD208
Mitat (L x S x K)	351 x 180 x 500 mm
Nettopaino	6,3 kg
Virtalähde	220-240 V ~ 50 Hz
Vesisäiliön tilavuus	2,0 L
Ilmankuivaus (20°C, 60% HR)	8 L/24h
Suositeltu huonepinta-ala	120 m³/h (käsiteltävä tilavuus 40-60 m³)
Ympäristön lämpötila-alue	5 °C - 37 °C (käyttö) / 1-35 °C (säilytys)
Melutaso	40 dB(A)
Päätoiminnot	Hiljainen, Normaali, Nopea kuivaus; Ajastin 1/2/4/8 h; Ionisaattori; Swing (heilunta); Säädettävä hygrostaatti 40/50/60 %
Jatkuva tyhjennys	Kyllä, letkulla (ei sisälly)
Huolto	Puhdista ilmansuodatin säännöllisesti; tyhjennä säiliö
Turvallisuus	Kaatumissuojaus (automaattinen pysäytys kaatuessa); Vedenpinnan suojaus; Automaattinen pysäytys ylikuumenemisen yhteydessä
Takuu	2 vuotta
Varaosat	Vaihdettava ilmansuodatin; vesisäiliö
Korjattavuus	Korjaukset suositellaan teetettäväksi valtuutetulla ammattilaisella
Suojausluokka	IPX0
Mukana tulevat lisävarusteet	Käyttöohje

Usein kysytyt kysymykset - DD208 QLIMA

Kuinka säädän halutun kosteustason?

Paina ohjauspaneelin HUMID-painiketta selataksesi tasoja 40 %, 50 % tai 60 %. Laite pysähtyy automaattisesti, kun asetettu kosteustaso saavutetaan.

Mitä tehdä, jos vesisäiliö on täynnä?

Äänimerkki soi 10 kertaa ja LCD-näyttö vilkkuu. Laite sammuu automaattisesti. Irrota säiliö, tyhjennä se ja aseta se takaisin oikein käynnistääksesi laitteen uudelleen.

Kuinka käytän jatkuvaa tyhjennystä?

Irrota laite pistorasiasta ja poista säiliö. Liitä tyhjennysletku (ei sisälly) pohjassa olevaan tyhjennysventtiiliin. Varmista, että letku on kunnolla kiinni vuotojen välttämiseksi.

Kuinka puhdistan ilmansuodattimen?

Irrota suodatin käsin. Käytä imuria tai pese se puhtaalla vedellä. Anna kuivua täysin ennen takaisin asettamista. Älä koskaan kuivaa suodatinta tulessa tai hiustenkuivaajalla.

Voinko käyttää laitetta kylpyhuoneessa?

Ei. Laitetta ei saa käyttää kylpyhuoneessa tai pesuhuoneessa. Se on suunniteltu vain sisäkäyttöön kuivissa tiloissa (olohuone, keittiö, autotalli).

Mitä tehdä, jos laite kaatuu tai putoaa?

Irrota virtajohto välittömästi pistorasiasta. Tarkista, että laite on täysin kuiva ennen uudelleen käynnistystä. Laitteessa on kaatumiskytkin, joka sammuttaa sen automaattisesti kaatuessa.

Kuinka ohjelmoin automaattisen sammutuksen?

Paina TIMER-painiketta valitaksesi keston 1, 2, 4 tai 8 tuntia. Laite sammuu automaattisesti valitun ajanjakson lopussa.

Laite ei käynnisty, mitä tarkistaa?

Tarkista, että pistorasia toimii ja että laite on kytketty maadoitettuun pistorasiaan. Varmista, että vesisäiliö on kunnolla paikallaan. Jos laite on irrotettu pistorasiasta, odota 3 minuuttia ennen uudelleen käynnistystä.

Mitä LCD-näytön värit tarkoittavat?

LCD-näyttö näyttää suhteellisen kosteuden: Oranssi 20-40 %, Vihreä 41-60 %, Punainen 61-97 %.

Kuinka aktivoin ionisaattoritoiminnon?

Paina ohjauspaneelin ION-painiketta aktivoidaksesi tai poistaaksesi ionisaatio. LCD-näytön merkkivalo osoittaa tilan.

KÄYTTÖOHJE DD208 QLIMA

Onnittelut kosteudenpoistajan hankinnasta. Olet hankkinut korkealaatuisen tuotteen, joka antaa sinulle useita käyttövuosia, jos käytät sitä vastuullisesti. Luo käyttöohje ensin, jotta varmistat kosteudenpoistajan parhaan mahdollisen käyttöiän. Valmistajan puolesta tarjoamme kahden vuoden takuun materiaali- tai valmistusvikoja varten.

Toivomme, että kosteudenpoistajasta on sinulle hyötyä.

Ystävällisin terveisin

PVG Holding B.V.

Asiakaspalveluosasto

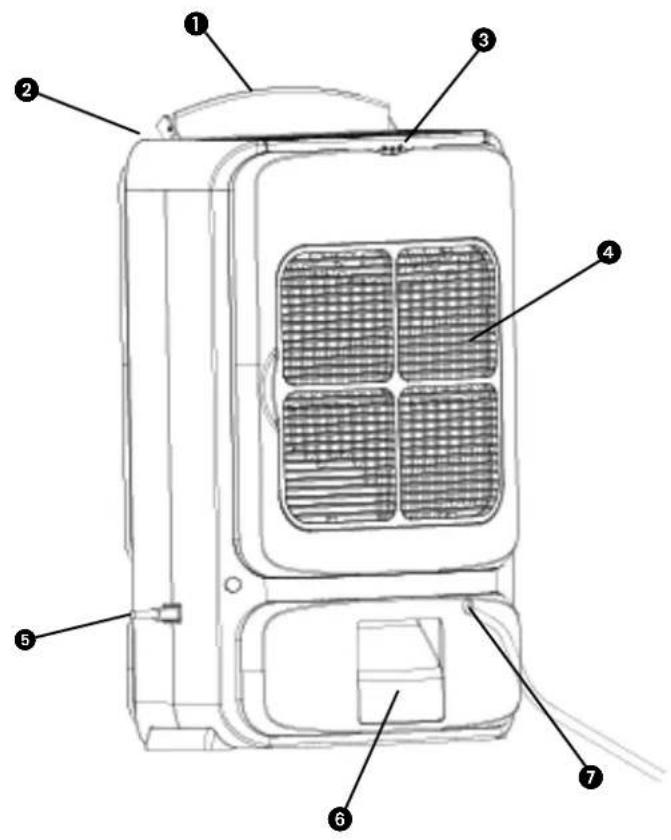

① Automaattinen ilman ohjauspaneeli
② Ilman ulostulo
3 Kahva
4 Ilman sisäänottosäleikkö
⑤ Virtajohto
6 Vesisäiliö
⑦ Jatkuva tyhjennys
8 Led-monitori
9 Ohjauspaneeli

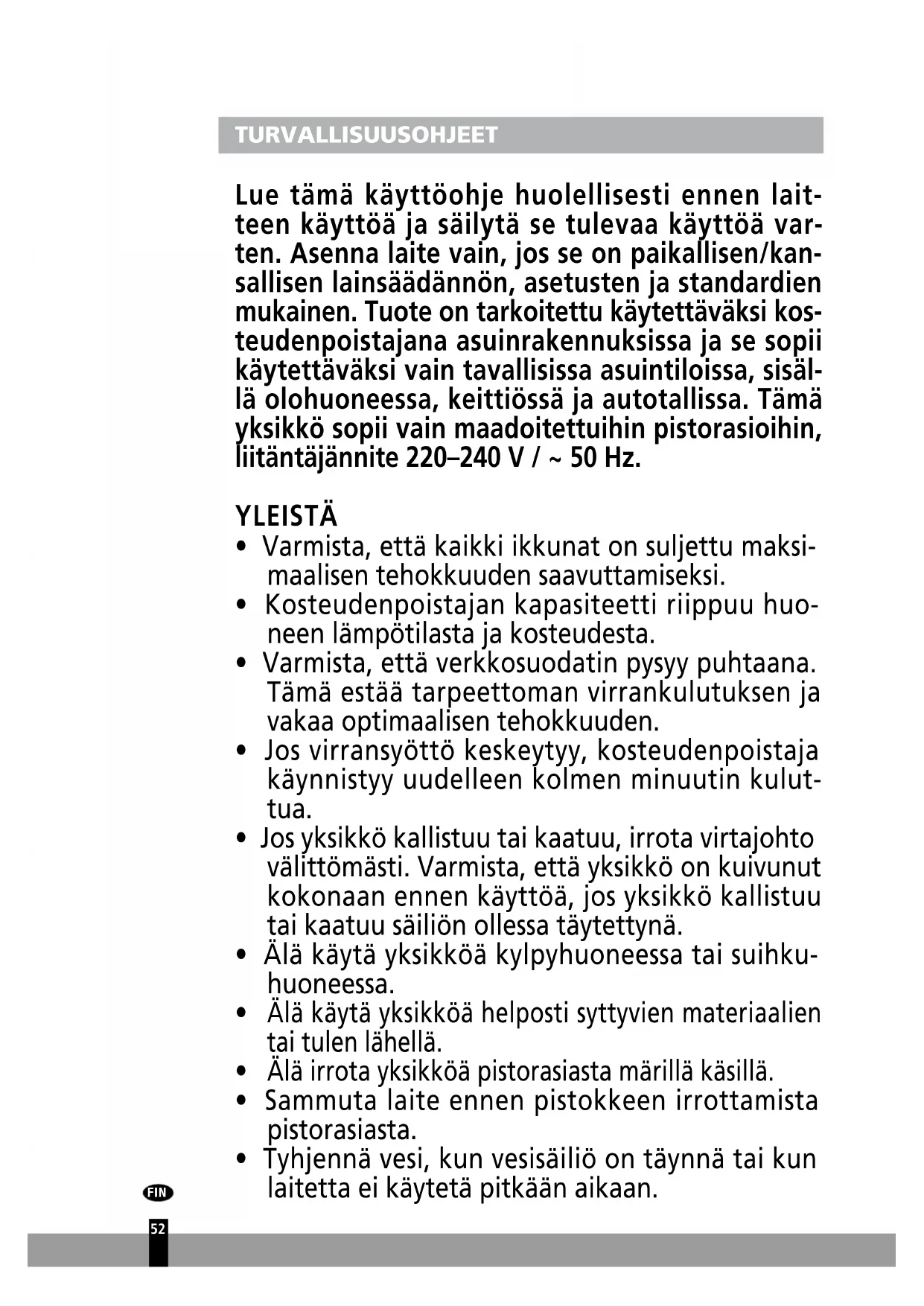

Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se tulevaa käyttöä varten. Asenna laite vain, jos se on paikallisen/kansallisen lainsäädännön, asetusten ja standardien mukainen. Tuote on tarkoitettu käytettäväksi kosteudenpoistajana asuinrakennuksissa ja se sopii käytettäväksi vain tavallisissa asuintiloissa, sisäl- lä olohuoneessa, keittiössä ja autotallissa. Tämä yksikkö sopii vain maadoitettuihin pistorasioihin, liitäntäjännite 220–240 V / \~ 50 Hz.

YLEISTÄ

• Varmista, että kaikki ikkunat on suljettu maksimaalisen tehokkuuden saavuttamiseksi.
• Kosteudenpoistajan kapasiteetti riippuu huo-neen lämpötilasta ja kosteudesta.
• Varmista, että verkkosuodatin pysyy puhtaana. Tämä estää tarpeettoman virrankulutuksen ja vakaa optimaalisen tehokkuuden.
• Jos virransyöttö keskeytyy, kosteudenpoistaja käynnistyy uudelleen kolmen minuutin kuluttua.
• Jos yksikkö kallistuu tai kaatuu, irrota virtajohto välittömästi. Varmista, että yksikkö on kuivunut kokonaan ennen käyttöä, jos yksikkö kallistuu tai kaatuu säiliön ollessa täytettynä.
• Älä käytä yksikköä kylpyhuoneessa tai suihku-huoneessa.
• Älä käytä yksikköä helposti syttyvien materiaalien tai tulen lähellä.
• Älä irrota yksikköä pistorasiasta märillä käsillä.
• Sammuta laite ennen pistokkeen irrottamista pistorasiasta.
• Tyhjennä vesi, kun vesisäiliö on täynnä tai kun laitetta ei käytetä pitkään aikaan.

- Irrota laite pistorasiasta tarttumalla pistokkee-seen ja vetämällä se pois pistorasiasta. Älä kos-kaan vedä johdosta.

TÄRKEÄÄ Laite TÄYTYY aina liittää maadoitettuun pistorasiaan. Jos virransyöttö ei ole maadoitettu, laitetta ei saa liittää siihen. Pistokkeen täytyy aina olla helposti saavutettavissa, kun yksikkö on liitetty pistorasiaan. Lue ohjeet huolellisesti ja noudata niitä.

Tarkista seuraavat asiat ennen yksikön liittämistä:

• Jännitteen täytyy vastata arvokilvessä ilmoitet-tua jännitettä.
• Pistorasian ja sähkönsyötön täytyy vastata arvokilvessä ilmoitettua virtaa.
• Laitteen kaapelissa olevan pistokkeen täytyy sopia pistorasiaan.
• Laite täytyy sijoittaa tasaiselle ja vakaalle pinnalle.

Valtuutetun sähköasentajan tulee tarkistaa laitteen sähkönsyöttö, jos sinulla on epäilyksiä yhteen-sopivuudesta.

- Laite ei ole tarkoitettu henkilöiden käyttöön (mukaan lukien lapset), joiden fyysiset, aistilliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta ja tietämystä laitteen käytöstä, ellei heidän turvallisuudestaan vastuussa oleva henkilö ole opastanut tai ohjannut heitä laitteen turvallisessa käytössä.

- Tämä laite on valmistettu CE-turvastandardien mukaan. Laitteen käytön kanssa tulee joka

tapauksessa noudattaa huolellisuutta.

- Älä peitä ilmansisäänottoa ja/tai ulostuloaukkoa.

- Tyhjennä vesisäiliö ennen yksikön liikuttamista.

- Älä koskaan anna laitteen joutua kosketuksiin kemikaalien kanssa.

- Älä koskaan upota yksikköä veteen.

- Älä laita esineitä laitteen aukkoihin.

- Irrota aina pistoke pistorasiasta ennen puhdistusta tai yksikön tai yksikön komponenttien vaihtamista.

- Älä koskaan käytä jatkojohtoa laitteen liittämiseksi sähkönsyöttöön. Jos sopivaa, maadoitettua pistorasiaa ei ole käytettävissä, pyydä valtuutettua sähköasentajaa asentamaan pistorasia.

- Lapsia tulee valvoa, jotta he eivät leiki laitteella.

- Anna vain valtuutetun huollon tai jälleenmyyjän suorittaa korjaukset. Noudata käyttö- ja ylläpito-ohjeita laitteen käyttöohjeen mukaisesti.

- Irrota aina yksikön pistoke pistorasiasta, kun yksikkö ei ole käytössä.

- Jos sähköjohto on vahingoittunut, valmistajan, sen asiakaspalvelun tai vastaavasti pätevien henkilöiden tulee vaihtaa se vaaran välttämiseksi.

- Laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt ovat alentuneet tai joilla ei ole kokemusta tai tietämystä laitteen käytöstä, jos heitä on opastettu tai ohjattu laitteen turvallisessa käytössä ja jos he ymmärtävät käyttöön liittyvät vaarat.

- Lapset eivät saa suorittaa laitteen puhdistusta ja huoltoa ilman valvontaa.

Kuva 1

HUOMAA!

- Älä koskaan käytä laitetta, jonka sähköjohto, pistoke, kotelo tai ohjauspaneeli on vahingoittunut. Älä koskaan jätä johtoa minkään väliin tai anna sen hankautua teräviin reunoihin.

HUOMAA!

- Ohjeiden noudattamatta jättäminen voi johtaa takuun mitätöintiin tällä laitteella.

OHJAUSPANEELI

• Alhaisin työskentelylämpötila: 5 °C / suhteellinen kosteus 41 %
• Korkein työskentelylämpötila: 37 °C / suhteellinen kosteus 98 %

KÄYTTÖOHJEET

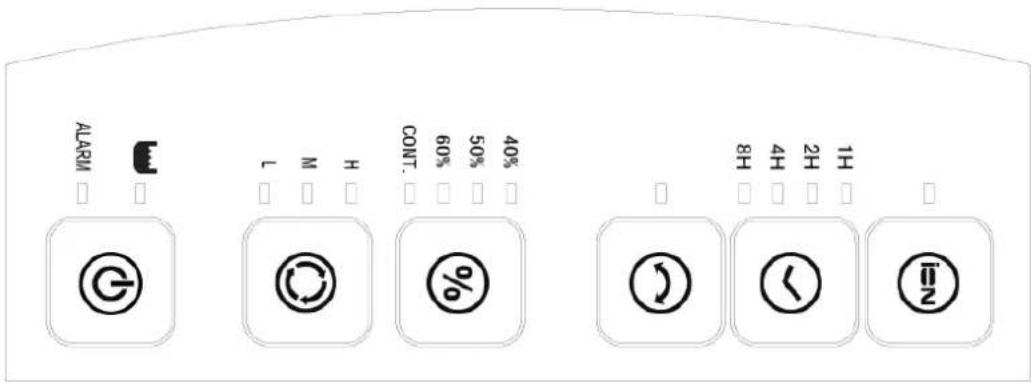

OHJAUSPANEELIN TOIMINNOT

• Power (Virta): Yksikön käynnistäminen ja sammuttaminen.
• Mode (Tila): Hiljaisen kosteudenpoiston valinta (L, alhainen nopeus)
Normaali kosteudenpoisto (M, keskitason nopeus)
Nopeampi kuivuminen (H, korkea nopeus)
- Humid (Kosteus): Jatkuva toiminto asetetaan, kun yksikkö on käynnistymässä. Huoneen kosteussuhde (40 % / 50 % / 60 %) voidaan asettaa painamalla näppäimistöä.
- Swing (Keinuminen): Keinumistoiminnon käynnistäminen tai sammuttaminen.
- Timer (Ajastin): Yksikön sammumisen asettaminen 1 / 2 / 4 / 8 tunnin asetuksilla.
• Ion (Ionisaattori): Vaihtelu ionisaattorin käynnistämisen tai sammuttamisen välillä.

NÄPPÄIMISTÖN KÄYTTÖ

• Liitä pistorasiaan.
• Paina POWER (virtapainiketta) ja yksikkö siirtyy jatkuvaan kosteudenpoistotilaan, kääntyvä ilmanohjain nostetaan 90 asteen kulmaan

1 Äänimerkki hälyttää 3 kertaa, kun yksikkö käynnistetään.
2 LED-monitori osoittaa vastaavat toiminnot ja tilan.
3 Jos käyttäjä sammuttaa yksikön, tuulettimen moottori jatkaa toimintaansa neljä minuuttia kuivausaineen ja lämmittimen lämpötilan laskemiseksi virran katkaisun jälkeen. Loppukäyttäjän ei tule irrottaa laitetta pistorasiasta, ennen kuin ilman virtaaminen ilman ulostulosta on lakannut.
- Paina MODE:

Valitse hiljainen (L), normaali kosteuden poisto (M) tai nopeampi kuivuminen (H) ja vaihtele toimintojen välillä.

1 Continuous (Jatkuva) tulee näkyviin kosteussuhteen asettamiseksi huoneessa.
2 L (hiljainen kosteudenpoisto) -asetus.
3 M (normaali kosteudenpoisto) -asetus.
4 H (nopeampi kuivuminen) -asetus. Kosteussuhdetta ei voi asettaa missään olosuhteissa.
5 LED-merkkivalo syttyy käynnissä olevan toimintatilan viereen.

- Paina HUMID:

Huoneen kosteussuhteen asettaminen 40 % \~ 50 % \~ 60 % ja L-/M-/Continuous-tilojen vaihtelu.

1 Kun 40 % on asetettu: Kosteuskytkin havaitsi, että huoneen suhteellinen kosteus on alhaisempi <_ 38 %, ja yksikkö sammutti automaattisesti itsensä. Kosteuden poiston kuvake LEDissä sammuu

50 %:n ja 60 %:n asetukset ovat samanlaisia kuin yllä.

2 Jatkuvan tyhjennyksen asetus

Kolme LED-merkkivaloa nykyisen kosteustason havainnointiin:

Oranssi LED-valo: suhteellinen kosteus 20 % – suhteellinen kosteus 40 %

Vihreä LED-valo: suhteellinen kosteus 41 % – suhteellinen kosteus 60 %

Punainen LED-valo: suhteellinen kosteus 61 % – suhteellinen kosteus 97 %

- Paina Swing:

Vaihtelu keinumistoiminnon käynnistämisen tai sammuttamisen välillä. LED syttyy, kun toiminto on päällä.

- Paina ION:

Vaihtelu ionisaattorin käynnistämisen tai sammuttamisen välillä.

LED syttyy, kun toiminto on päällä.

- Paina TIMER:

Toiminnon sammutuksen asettaminen 1 / 2 / 4 / 8 tunnin asetuksella

VESISÄILIÖN TÄYTTYMISEN HÄLYTYS

Kun tiivistyneen veden säiliö on täynnä, hälytin hälyttää 10 kertaa. Samalla LCD-monitorissa näkyvä kuvake vilkkuu ja yksikkö sammuu automaattisesti. Vesisäiliö täytyy irrottaa tyhjennystä varten ja asentaa takaisin, ennen kuin pyörivä kuivausaine toimii.

Irrota vesisäiliö nuolen suuntaan.

SISÄISEN YLIKUUMENEMISEN SUOJAUS

Käytön aikana epänormaali tila tai toimintahäiriö on tapahtua, jos ilman sisäänotto tai ilmanpoisto tukkeutuu. Se voi aiheuttaa laitteen sisälämpötilan nousemiseen ja yksikkö sammuu tällöin automaattisesti.

Irrota laite pistorasiasta välittömästi ja jatka käyttöä 5 minuutin kuluttua.

KAATUMISSUOJA

Yksikön sisällä on lämmitin. Jotta vältetään ylikuumeneminen, laite on varustettu kallistuskytkimellä, joka sammuttaa laitteen automaattisesti sen kaatuessa.

VAATTEIDEN KUIVAUSTOIMINTO (H-NOPEUS):

Paina H-tilaa nopeuttaaksesi ilmanvirtausta, kun haluat kuivata vaatteita. Valinnainen ilman puhallussuunta voidaan asettaa painamalla Swing ilmanohjainten kulman säätämiseksi 45 asteesta 90 asteeseen.

Jos käytät tätä toimintoa, ole varovainen. Vaatteista putoava vesi ei saa valua yksikköön, mikä voisi tuhota yksikön tai aiheuttaa sähköiskun vaaran.

JATKUVA TYHJENNYS

Varmista, että yksikkö on irrotettu virtalähteestä. Irrota vesisäiliö ja liitä veden tyhjennysletku putkeen (kuvan mukaisesti) Letkun toinen pää täytyy johtaa viemäriin tai sopivaan astiaan veden keräämiseksi.

Tyhjennysletku täytyy asentaa tyhjennysaukkoa alemmalle tasolle, koska muuten vesi virtaa takaisin säiliöön.

Jos kosteudenpoistajan käytön aikana on sähkökatko, toimintatila ja (käyttäjän asettama) kosteusasetus säilyvät laitteen muistissa, kunnes laitteeseen tulee virta.

Irrota ilmansuodatin käsin. Käytä suodattimen puhdistamiseen pölynimuria tai pese se viileällä vedellä.

(Kuten kuvassa näytetään.)

Vedä suodatin ulos kuvan mukaisesti.

Suodattimen täytyy olla täysin kuiva, ennen kuin se laitetaan takaisin yksikköön.

PUHDISTUS JA YLLÄPITO

VAROITUS:

• Sammuta kosteudenpoistaja enne puhdistusta ja katkaise virta. Muutoin voi syntyä sähköiskun vaara.
• Älä pese kosteudenpoistajaa vedellä tai se voi aiheuttaa sähköiskun.
• Älä käytä haihtuvia nesteitä (kuten tinneriä tai bensiiniä) kosteudenpoistajan puhdistukseen. Se voi vahingoittaa yksikön ulkonäköä.

1

Säleikkö ja kotelo

Kotelon puhdistus:

Jos kotelossa on pölyä, poista se pehmeällä kankaalla. Jos kotelo on hyvin likainen (rasvainen), käytä mietoa puhdistusainetta sen puhdistukseen.

Säleikön puhdistus: Käytä pölynimuria tai harjaa.

VAROITUS:

• Älä käytä kosteudenpoistajaa ilman suodatinta.
  Muutoin haihdutin kerää pölyä ja vaikuttaa yksikön tehoon.
• Älä kuivaa ilmansuodatinta tulella tai hiustenkuivaajalla. Ilmansuodatin voi vääntyä tai syttyä tuleen.
• Älä käytä pölynimuria tai harjaa ilmansuodattimen puhdistamiseen. Ilmansuodatin voi tällöin tuhoutua.

HOITO KÄYTTÖKAUDEN JÄLKEEN

• Katkaise virta.
• Puhdista ilmansuodatin ja kotelo.
• Puhdista kosteudenpoistajasta pölyt ja vieraat esineet.
• Tyhjennä vesisäiliö.

PITKÄAIKAINEN SÄILYTYS

Jos et käytä kosteudenpoistajaa pitkään aikaan, suosittelemme, että toimit alla olevien ohjeiden mukaan, jotta yksikkö pysyy hyvässä kunnossa.

• Varmista, että säiliössä ei ole vettä ja että tyhjennysletku on irrotettu.
• Puhdista yksikkö ja suojaa se hyvin pölyn kerääntymisen estämiseksi.

TAKUUEHDOT

Kosteudenpoistajalla on kahden vuoden takuu ostopäivämäärästä. Kaikki materiaali- tai valmistusviat korjataan maksutta.

Takuuta koskevat seuraavat ehdot:

• Mitään korvausvaatimuksia, mukaan lukien välilliset vahingot, ei käsitellä.
• Komponenttien korjaukset tai vaihto takuuaikana ei johda takuuajan pidentämiseen.
• Takuu ei ole voimassa, jos laitteeseen on tehty muutoksia, muita kuin alkuperäisiä komponentteja on asennettu tai jos kolmas osapuoli on korjannut kosteudenpoistajan.
• Takuu ei kata normaalille kulumiselle altistuvia komponentteja, kuten suodattimia.
• Takuu on voimassa vain, kun vaatimuksen mukana esitetään alkuperäinen, muuttamaton ja päivämäärällä varustettu ostokuitti.
• Takuu ei kata vahinkoja, jotka aiheutuvat käyttöohjeessa kuvatuista toimista poikkeavista toimista tai laiminlyönneistä.
• Kosteudenpoistajan tai komponenttien toimituskulut ja kuljetukseen liittyvät riskit ovat aina ostajan vastuulla.

Tarpeettomien kulujen välttämiseksi suosittelemme käyttöohjeiden lukemista aina ensin huolellisesti. Jos se ei ratkaise ongelmaa, vie kosteudenpoistaja jakelijalle korjattavaksi.

Älä hävitä sähkölaitteita lajittelemattomana talousjätteenä, käytä kierrätyspistettä. Ota yhteyttä paikallisiin viranomaisiin saadaksesi lisätietoja kierrätyksestä. Jos sähkölaitteet hävitetään kaatopaikoilla, vaaralliset aineet voivat vuotaa pohjaveteen ja päätyä ravintoketjuun ja vaurioittaa näin terveyttäsi ja hyvinvointiasi. Kun vaihdat vanhat laitteet uusiin, jälleenmyyjä on lain mukaan velvoitettu ottamaan vanhan laitteen takaisin hävittämistä varten maksutta. Älä heitä paristoja tuleen. Ne voivat räjähtää tai vapauttaa vaarallisia nesteitä. Jos vaihdat tai hävität kaukosäätimen, irrota kaikki paristot ja toimita ne asianmukaiseen keräykseen, koska ne ovat haitallisia ympäristölle.

TEKNISET TIEDOT

Malli DD 208
Tehonkulutus (nimellinen/enim-mäis)	kW 0,65
Virransyöttö V / Hz / Ph 220–240 / ~ 50 / 1
Virta (nim.) A 2.9
Kostudenpoistokapasiteetti (kos-teuden poisto) 20 °C:ssa, suhteel-linen kosteus 60 %	l / 24h 8
Vesisälliön kapasiteetti	l	2,0
Ilmavirta (nim.)*	m3/h	120
Huoneille enintään*	m3	40 - 60
Käyttöalue	°C	1-35
Kosteusmittari		Kyllä
Mitat (l x s x k)	mm	351 x 180 x 500
Nettopaino	kg	6,3
Kokonaispaino	kg	7,0
Äänenpainetaso *	dB(A)	40
Yksikön suojaus	IP	IPX0
