D612 - Humidificador QLIMA - Manual de utilização gratuito

Tipo de produto	Desumidificador (categoria Umidificador)
Marca	Qlima
Modelo	D612
Dimensões (L x P x A)	290 x 194 x 478 mm
Peso líquido	9,7 kg
Alimentação	220-240 V ~ 50 Hz, 0,79 A
Potência absorvida	0,20 kW
Capacidade de desumidificação (30°C, 80% UR)	12 L/24 h
Capacidade de desumidificação (27°C, 60% UR)	6,88 L/24 h
Capacidade do reservatório de água	1,8 L
Área de ambiente recomendada	Até 90 m² (nominal)
Volume tratado	50 - 75 m³
Faixa de temperatura de funcionamento	5 °C a 35 °C
Umidade relativa de funcionamento	40 % a 90 % UR
Refrigerante	R290 (60 g)
Nível sonoro	34 dB(A)
Classe de proteção	IP24
Funções principais	Desumidificação, secagem de roupas, timer (1/2/4/9 h), higrostato ajustável (30/40/50/60% UR, contínuo CO), degelo automático
Filtros	Filtro de tela, filtro HAF HEPA™, filtro de carvão ativado (3 camadas)
Manutenção e limpeza	Limpar o filtro de tela regularmente; substituir os filtros HEPA e carvão conforme desgaste; limpar a grelha e a placa com um pano macio; esvaziar o reservatório regularmente
Segurança	Desligamento automático do reservatório cheio; degelo automático; proteção do compressor (reinício atrasado 5 min); aterramento obrigatório
Peças de reposição e reparabilidade	Filtros de reposição disponíveis no distribuidor ou www.qlima.com; reparos por um profissional qualificado (gás inflamável R290)
Garantia	2 anos a partir da data de compra (sob condições)

Perguntas frequentes - D612 QLIMA

O que fazer se o aparelho não ligar?

Verifique se a ficha está corretamente inserida na tomada e se a alimentação está presente. O aparelho deve ser ligado a uma tomada com aterramento.

Por que a umidade não diminui?

Pode ser devido a um reservatório de água cheio, um filtro de ar obstruído, uma temperatura ou umidade muito baixa no ambiente, ou um ambiente muito grande. Verifique esses pontos e limpe o filtro se necessário.

Como esvaziar o reservatório de água?

Puxe o reservatório para fora usando a alça na parte inferior, esvazie a água e recoloque-o seguindo a seta. Não remova o reservatório durante o funcionamento.

Posso usar uma mangueira de drenagem contínua?

Sim, você pode usar a mangueira fornecida para uma drenagem por gravidade. Remova o reservatório, aparafuse a mangueira no bocal e recoloque o reservatório passando a mangueira pelo orifício de drenagem. Certifique-se de que a mangueira não está dobrada.

Como ajustar a umidade desejada?

Pressione o botão 'Umidade' para escolher entre os valores 30%, 40%, 50%, 60% ou CO (contínuo). O aparelho para quando a umidade atinge o valor definido -2% e reinicia a +2%.

O que significa o indicador de degelo?

O indicador de degelo acende quando o aparelho está em ciclo de degelo automático. Isso ocorre se a temperatura ambiente estiver muito baixa e o evaporador congelar. O compressor para temporariamente para permitir o degelo.

Como limpar os filtros?

Remova o reservatório, depois o filtro de tela curvando levemente a parte superior. Limpe-o com aspirador. Os filtros HEPA e carvão são removidos em seguida. O filtro de tela é limpo regularmente; os filtros HEPA e carvão devem ser substituídos periodicamente.

Como redefinir o indicador de limpeza do filtro?

Quando o aparelho estiver ligado, pressione o botão 'Timer' por 5 segundos. O indicador piscará 5 vezes e apagará, indicando que o tempo de serviço foi redefinido.

O aparelho faz barulho, é normal?

Um nível sonoro de 34 dB(A) é normal para este modelo. Certifique-se de que o aparelho está sobre uma superfície plana e estável. Se o ruído for anormal, verifique se nenhum objeto obstrui as grelhas.

Quais são as precauções de segurança importantes?

O aparelho contém gás refrigerante R290 inflamável. Não perfure o circuito frigorífico. Utilize apenas em um ambiente com mais de 4 m². Desligue antes da limpeza. Nunca use com uma extensão. Confie os reparos a um profissional qualificado.

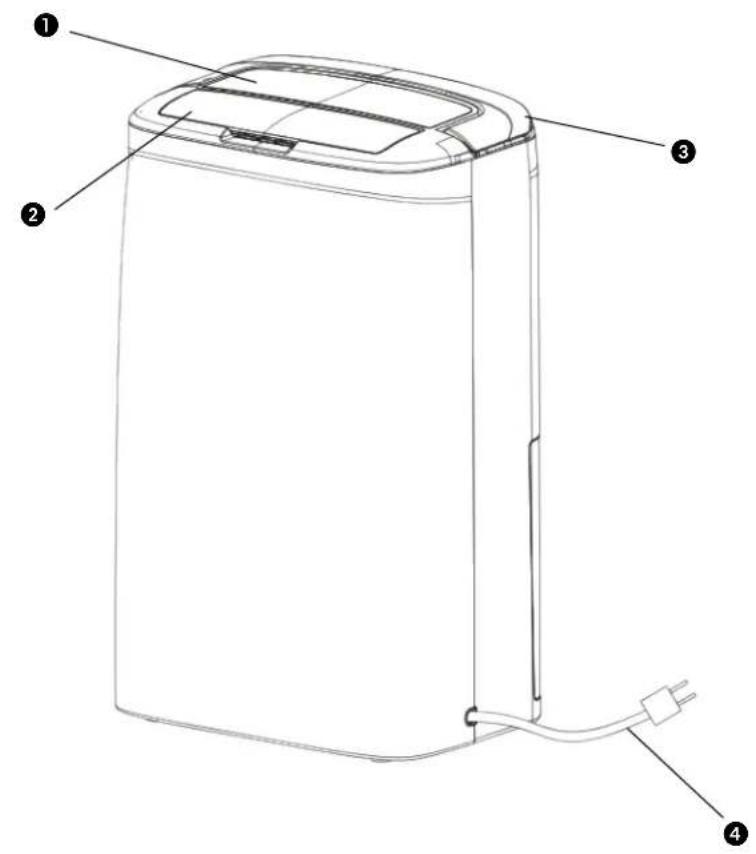

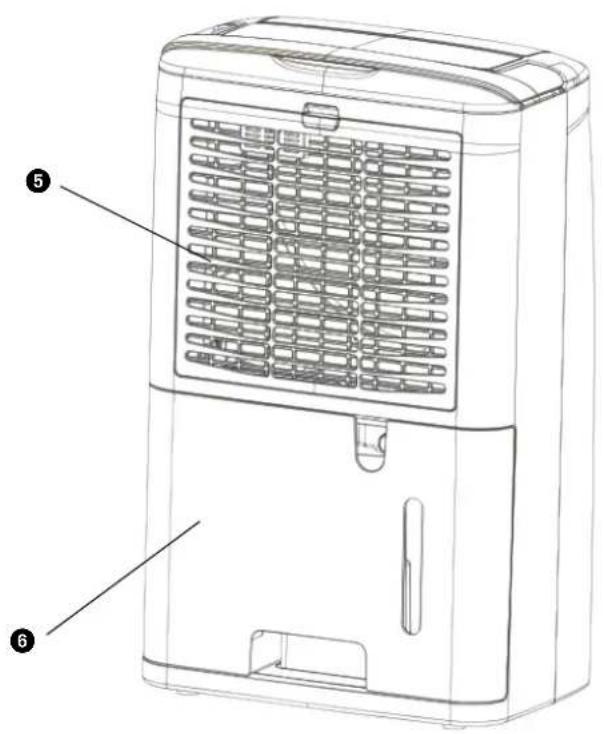

MANUAL DE UTILIZADOR D612 QLIMA

8 PROCEDIMENTO DE CARREGAMENTO

REPOSICIONAMENTO DOS FILTROS:

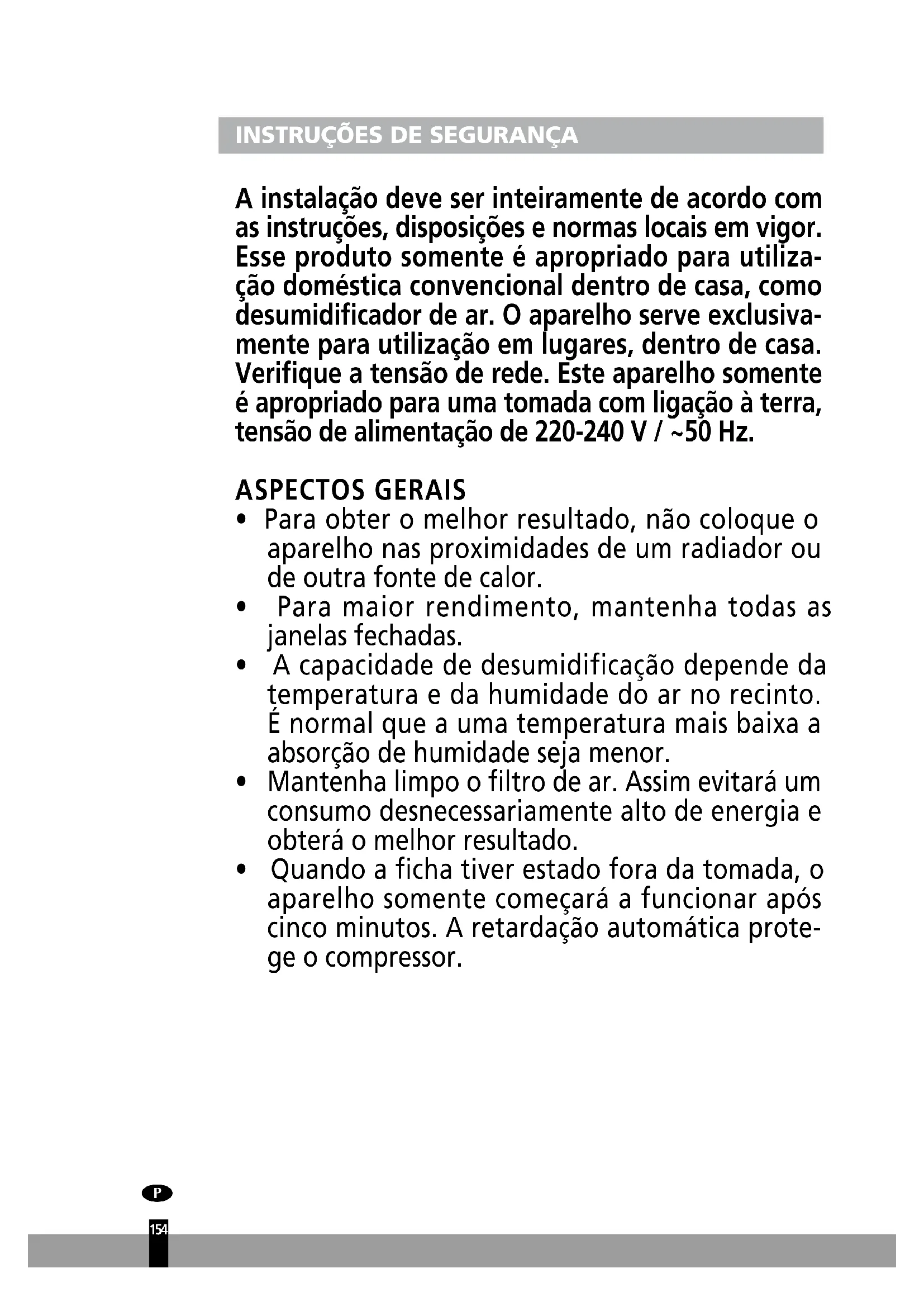

A instalação deve ser inteiramente de acordo com as instruções, disposições e normas locais em vigor. Este produto somente é apropriado para utilização doméstica convencional dentro de casa, como desumidificador de ar. O aparelho serve exclusivamente para utilização em lugares dentro de casa. Verifique a tensão de rede. Este aparelho somente é apropriado para uma tomada com ligação à terra, tensão de alimentação de 220-240 V / ~50 Hz.

ASPECTOS GERAIS

• Para obter o melhor resultado, não coloque o aparelho nas proximidades de um radiador ou de outras fontes de calor.
• Para maior rendimento, mantenha todas as janelas fechadas.
• A capacidade de desumidificação depende da temperatura e umidade do ar no recinto. É normal que a uma temperatura mais baixa a absorção de umidade seja menor.
• Mantenha limpo o filtro de ar. Assim evitará um consumo desnecessariamente alto de energia e obterá o melhor resultado.
• Quando a ficha tiver estado fora da tomada, o aparelho somente iniciará a funcionar após cinco minutos. A retardação automática protege o compressor.

IMPORTANTE

O aparelho deve SEMPRE ter ligação à terra. Quando a alimentação elétrica não tiver ligação à terra, o aparelho não deve ser conectado. A ficha deve sempre estar facilmente acessível quando o aparelho estiver ligado. Leia estas instruções de utilização com atenção e siga as instruções.

Antes de conectar o aparelho, verifique:

• se a tensão de alimentação corresponde à indicada na placa do fabricante;
• se a tomada e a alimentação elétrica são apropriadas para o aparelho;
• se a ficha do fio elétrico se ajusta corretamente na tomada;
• Se o aparelho se encontrar sobre uma base estável e plana.

Encarregue o controlo da instalação elétrica a um especialista reconhecido caso não esteja convencido de que tudo está em ordem.

• Este aparelho não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, psíquicas ou sensoriais diminuídas ou sem experiência ou conhecimento, a menos que haja supervisão e sejam dadas instruções para a utilização do aparelho por alguém que está responsável pela segurança daquelas.
• Este aparelho foi fabricado segundo as normas de segurança da CE. Apesar disso, deve ter cuidado, da mesma forma que com qualquer outro aparelho elétrico.
• A grelha de admissão e/ou saída do ar jamais deve ser coberta.
• Esvazie o depósito de água antes de deslocar o aparelho.
• Jamais exponha o aparelho a produtos químicos.
• O aparelho não deve ser submerso em água.
• Não introduza objetos nas aberturas do aparelho.
• Antes de limpar o aparelho ou limpar ou substituir algum componente, retire sempre a ficha da tomada.
• Não conecte JAMAIS o aparelho com a ajuda de um cabo de prolongamento. Caso não haja disponibilidade de uma tomada com ligação de terra, encarregue a instalação da ligação de terra a um eletricista reconhecido.
• Deve haver supervisão sobre crianças para certificar-se de que estas não utilizem o aparelho como brinquedo.
• Cuide para que eventuais reparações sejam efetuadas por um técnico reconhecido ou pelo seu fornecedor. Siga as instruções de manutenção.
• Quando o aparelho não estiver a ser utilizado, retire sempre a ficha da tomada.
• Se o cabo de alimentação estiver danificado, este deve ser substituído pelo fabricante, pelo serviço de assistência técnica ou por pessoas devidamente qualificadas, a fim de evitar perigos.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, caso tenham sido supervisionadas ou lhes tenham sido dadas instruções relativas à utilização segura do aparelho e se tiverem sido alertadas para os perigos envolvidos.
• As crianças não podem brincar com o aparelho.
• A limpeza e a manutenção a realizar pelo utilizador não podem ser efectuadas por crianças sem supervisão.

ATENÇÃO!

• Jamais utilize o aparelho com um fio ou uma ficha com defeito. Jamais aperte o fio e evite o contacto deste com objectos pontiagudos.

ATENÇÃO!

• A inobservância das instruções pode levar à anulação da garantia sobre o aparelho.

Informações específicas sobre aparelhos com gás de refrigeração R290 / R32.

Leia atentamente todos os avisos. - Durante o descongelamento e durante a limpeza do aparelho, não utilize ferramentas diferentes das recomendadas pelo fabricante. - O aparelho deve ser colocado numa área sem fontes de ignição contínuas (por exemplo: chamas abertas, gás ou aparelhos elétricos em funcionamento). - Não perfurar nem queimar. - Este aparelho contém Y g (consulte a placa de classificação da unidade) de gás de refrigeração R290 / R32. - O R290 / R32 é um gás de refrigeração que cumpre as diretivas ambientais europeias. Não perfure qualquer parte do circuito de fluido refrigerante. Tenha em atenção que os fluidos refrigerantes podem ser inodoros. - Se o aparelho for instalado, utilizado ou armazenado numa área não ventilada, a divisão deve ser adequada e deve ter sido concebida para evitar a acumulação de fugas de fluido refrigerante que resultem em risco de incêndio ou explosão devido à ignição causada por aquecedores elétricos, fogões ou outras fontes de ignição.

• O aparelho deve ser armazenado de modo a evitar falhas mecânicas.
• As pessoas que operam ou trabalham no circuito de fluido refrigerante devem ter a certificação apropriada, emitida por uma organização acreditada, que garanta a competência no manuseamento de fluidos refrigerantes de acordo com uma avaliação específica reconhecida pelas associações do setor.
• As reparações devem ser realizadas com base nas recomendações do fabricante.

A manutenção e as reparações que exigem a assistência de outras pessoas qualificadas têm de ser realizadas sob a supervisão de uma pessoa especializada na utilização de fluidos refrigerantes inflamáveis.

O aparelho deve ser instalado, utilizado e armazenado numa sala com uma área de piso maior do que 4 m². O aparelho deve ser armazenado numa área bem ventilada, onde o tamanho da divisão corresponde à área de espaço especificada para operação.

INSTRUÇÕES PARA REPARAÇÃO DE APARELHOS COM R290 / R32

1 INSTRUÇÕES GERAIS

Este manual de instruções destina-se a ser utilizado por pessoas com conhecimentos adequados de elétrica, eletrónica, líquidos de refrigeração e experiência mecânica.

1.1 Verificações na área

Antes de iniciar o trabalho nos sistemas com fluidos refrigerantes inflamáveis, é necessário realizar verificações de segurança para garantir que o risco de ignição é minimizado. Para reparação do sistema refrigerador, devem ser respeitados os seguintes procedimentos antes de realizar o trabalho no sistema.

1.2 Procedimento de trabalho

O trabalho deve ser realizado num procedimento controlado para minimizar o risco de um gás ou vapor inflamável estar presente quando o trabalho é realizado.

Toda a equipa de manutenção e outros que trabalham na área devem ser instruídos sobre a natureza do trabalho a ser realizado. O trabalho em espaços confinados deve ser evitado. A área à volta do espaço de trabalho deve ser isolada. Certifique-se de que as condições na área são seguras através do controlo do material inflamável.

1.4 Verificação da presença de fluido refrigerante

A área deve ser verificada com um detetor de fluido refrigerante apropriado antes e durante o trabalho para garantir que o técnico tem conhecimento de atmosferas

potencialmente inflamáveis. Certifique-se de que o equipamento de deteção de fugas utilizado é adequado para utilização com fluidos refrigerantes inflamáveis, ou seja, não produz faíscas, está devidamente vedado ou é intrinsecamente seguro.

1.5 Presença de extintor

Se for realizado qualquer trabalho a quente no equipamento de refrigeração ou em quaisquer peças associadas, deve estar disponível equipamento de extinção de incêndios apropriado. Tenha um extintor de CO2 ou pó seco perto da área de carga.

1.6 Sem fontes de ignição

Nenhuma pessoa que efetue trabalho relacionado com um sistema de refrigeração que envolva expor qualquer tubo que contenha ou tenha contido fluido refrigerante inflamável deve utilizar fontes de ignição de modo que possa causar um risco de incêndio ou explosão. Todas as fontes de ignição possíveis, incluindo cigarros, devem ser mantidas suficientemente afastadas do local de instalação, reparação, remoção e eliminação, durante a qual o fluido refrigerante inflamável pode ser libertado para o espaço circundante. Antes do trabalho, a área à volta do equipamento deve ser inspecionada para garantir que não há perigos inflamáveis ou riscos de ignição. Devem ser apresentados sinais "Proibido fumar".

1.7 Área ventilada

Certifique-se de que a área está ao ar livre e que é devidamente ventilada antes de entrar no sistema ou realizar qualquer trabalho a quente. Deve haver um nível de ventilação contínuo durante o período de realização do trabalho. A ventilação deve dispersar qualquer fluido refrigerante em segurança e, de preferência, expulsá-lo externamente para a atmosfera.

1.8 Verificação ao equipamento de refrigeração

Onde houver mudança de componentes elétricos, devem ser adequados para a finalidade e cumprir a especificação. As diretrizes de manutenção e assistência do fabricante têm de ser sempre cumpridas. Em caso de dúvida, consulte o departamento técnico do fabricante para obter assistência. As seguintes verificações devem ser aplicadas às instalações que utilizam fluidos refrigerantes inflamáveis:

• O volume da energia corresponde ao tamanho da divisão em que as peças com fluido refrigerante são instaladas.
• A abertura de ventilação e saídas está a funcionar corretamente e não está obstruída.
• Se estiver a ser utilizado um circuito de refrigeração indireto, o circuito secundário deve ser verificado quanto à presença de fluido refrigerante.
• A marca do equipamento continua visível e legível. As marcas e sinais que são ilegíveis devem ser corrigidos.
• O tubo de refrigeração ou componentes estão instalados numa posição em que é improvável que sejam expostos a qualquer substância que possa corroer os componentes que contenham fluido refrigerante, salvo se os componentes foram feitos de materiais que são inerentemente resistentes à corrosão ou estejam devidamente protegidos contra a corrosão.

1.9 Verificações dos dispositivos elétricos

A reparação e a manutenção dos componentes elétricos devem incluir verificações iniciais de segurança e procedimentos de inspeção de componentes. Se houver uma falha que comprometa a segurança, não deve ser ligada qualquer alimentação elétrica ao circuito salvo se for tratada de modo satisfatório. Se não for possível corrigir a falha de imediato, mas for necessário continuar a operação, deve ser aplicada uma solução temporária adequada. Esta deve ser comunicada ao proprietário do equipamento para que todas as partes sejam informadas. As verificações iniciais de segurança devem incluir:

• Se os condensadores estão tão descarregados: isto deve ser feito de maneira segura para evitar a possibilidade de formação de faíscas;
• Se os componentes elétricos ativos e cablagem não são expostos aquando do carregamento, recuperação ou purga do sistema; se há continuidade de massa.

2.1 Durante reparações de componentes vedados, todas as alimentações elétricas devem estar desligadas do equipamento em que o trabalho vai ser realizado antes da remoção de tampas vedadas, etc. Se for absolutamente necessário ter uma alimentação elétrica para o equipamento durante a assistência, então deve estar instalada uma forma de deteção de fugas em operação permanente para alertar de uma situação potencialmente perigosa.

2.2 Deve ser dada particular atenção ao seguinte para garantir que ao trabalhar nos componentes elétricos, o invólucro não é alterado de modo que o nível de proteção seja afetado. Deve incluir danos a cabos, número excessivo de ligações, terminais não de acordo com a especificação original, danos a vedantes, instalação incorreta de empanques, etc.

Certifique-se de que o aparelho é montado de forma segura.

Certifique-se de que os vedantes ou os materiais de vedação não degradaram de modo que não servem para efeitos de prevenção da entrada de atmosferas inflamáveis. As peças sobresselentes devem estar em conformidade com as especificações do fabricante.

NOTA: A utilização de vedante de silicone pode inibir a eficácia de alguns tipos de equipamento de deteção de fugas. Os componentes intrinsecamente seguros não têm de ser isolados antes de trabalhar neles.

3 REPARAÇÃO DE COMPONENTES INTRINSECAMENTE SEGUROS

Não aplique qualquer carga indutiva ou de capacitância permanente ao circuito sem garantir que não excederá a tensão admissível e a corrente admissível para o equipamento em utilização.

Os componentes intrinsecamente seguros são os únicos tipos que podem ser tratados quando estão ativos na presença de uma atmosfera inflamável. O aparelho de teste deve estar na classificação correta.

Substitua os componentes apenas por peças especificadas pelo fabricante. Outras peças podem resultar na ignição do fluido refrigerante na atmosfera de uma fuga.

4 CABLAGEM

Verifique se a cablagem não está sujeita a desgaste, corrosão, pressão excessiva, vibração, extremidades afiadas ou outros efeitos ambientais adversos. A verificação também deve considerar os efeitos de envelhecimento ou vibração contínua de fontes como compressores ou ventiladores.

5 DETEÇÃO DE FLUIDOS REFRIGERANTES INFLAMÁVEIS

Em nenhuma circunstância devem ser realizadas possíveis fontes de ignição na procura ou deteção de fugas de fluidos refrigerantes. Não deve ser realizada uma tocha de halogeneto (ou qualquer outro detetor utilizando uma chama livre).

6 MÉTODOS DE DETEÇÃO DE FUGAS

Os seguintes métodos de deteção de fugas são considerados aceitáveis para sistemas com fluidos refrigerantes inflamáveis. Os detetores eletrónicos de fugas devem ser utilizados para detetar fluidos refrigerantes inflamáveis, mas a sensibilidade pode não ser adequada ou pode necessitar de recalibração (o equipamento de deteção deve ser calibrado numa área sem fluido refrigerante).

Certifique-se de que o detetor não é uma possível fonte de ignição e é adequado para o fluido refrigerante utilizado. O equipamento de deteção de fugas deve ser ajustado a uma percentagem de LFL do fluido refrigerante e deve ser calibrado de acordo com o fluido refrigerante utilizado e a percentagem apropriada de gás (25 % no máximo) e confirmada.

Os fluidos de deteção de fugas são adequados para utilização com a maioria dos fluidos refrigerantes, mas deve ser evitada a utilização de detergentes com cloro, pois o cloro pode reagir com o fluido refrigerante e corroer a tubagem de cobre.

Se suspeitar de uma fuga, todas as chamas abertas devem ser removidas/extintas.

Se for detetada uma fuga de fluido refrigerante que exija brasagem, todo o fluido refrigerante deve ser recuperado do sistema ou isolado (por válvulas de corte) numa parte do sistema afastada da fuga. O azoto isento de oxigénio (OFN) deve ser purgado através do sistema antes e durante o processo de brasagem.

Ao entrar no circuito de fluido refrigerante para efetuar reparações (ou para qualquer outra operação), devem ser utilizados procedimentos convencionais. No entanto, é importante que a melhor prática seja seguida, pois a inflamabilidade é uma consideração. É necessário cumprir o seguinte procedimento: remova o fluido refrigerante; purgue o circuito com gás inerte; evacue; volte a purgar com gás inerte; abra o circuito por corte ou brasagem.

A ação de fluido refrigerante deve ser recuperada para os cilindros de recuperação corretos. O sistema deve ser "lavado" com OFN para tornar a unidade segura. Pode ser necessário repetir este processo várias vezes. Não deve ser utilizado ar comprimido ou oxigénio para esta tarefa. A lavagem deve ser realizada ao introduzir

no sistema com OFN e continuar a encher até a pressão de trabalho ser alcançada, ventilar para a atmosfera e, por último, eliminar para uma bomba de vácuo. Este processo deve ser repetido até não haver fluido refrigerante no sistema.

Quando a última carga de OFN for realizada, o sistema deve ser ventilado até à pressão atmosférica para permitir a realização de trabalho. Esta operação é absolutamente fundamental se forem necessárias operações de brasagem na tubagem. Certifique-se de que a saída da bomba de vácuo não está fechada para quaisquer fontes de ignição e que há ventilação.

8 PROCEDIMENTOS DE CARREGAMENTO

Além dos procedimentos de carregamento convencionais, os seguintes requisitos devem ser seguidos. Certifique-se de que a contaminação de fluidos refrigerantes não ocorre ao utilizar equipamento de carregamento. Os tubos flexíveis ou linhas devem ser o mais curto possível para minimizar a quantidade de fluido refrigerante contido. Os cilindros devem ser mantidos na vertical. Certifique-se de que o sistema de refrigeração está ligado à terra antes de carregar o sistema com fluido refrigerante. Etiquete o sistema quando o carregamento estiver concluído (se não estiver). Deve ser tido um cuidado extremo para não encher demasiado o sistema de refrigeração. Antes de recarregar o sistema, deve ser testado ao nível de pressão com OFN. O sistema deve ser testado quanto a fugas antes da conclusão do carregamento, mas antes do comissionamento. Deve ser realizado um teste de fugas de seguimento antes de sair do local.

9 DESMANTELAMENTO

Antes de realizar este procedimento, é fundamental que o técnico esteja completamente familiarizado com o equipamento e todos os seus detalhes. A recuperação em segurança de todos os fluidos refrigerantes é uma boa prática recomendada. Antes da realização da tarefa, deve ser recolhida uma amostra de óleo e fluido refrigerante caso seja necessária análise antes da reutilização do fluido refrigerante recuperado. É fundamental que a alimentação elétrica esteja disponível antes do início da tarefa. a) Familiarize-se com o equipamento e a respetiva operação. b) Isole o sistema ao nível elétrico. c) Antes de iniciar o procedimento, certifique-se de que há equipamento de manuseamento mecânico disponível, se necessário, para manuseamento dos cilindros de fluido refrigerante. d) Todo o equipamento de proteção individual está disponível e a ser utilizado corretamente, e o processo de recuperação é sempre supervisionado por uma pessoa competente. e) O equipamento de recuperação e cilindros está em conformidade com os padrões adequados. f) Bombeie o sistema de fluido refrigerante, se possível. g) Se não for possível uma aspiração, prepare um coletor para que o fluido refrigerante possa ser removido de várias peças do sistema. h) Certifique-se de que o cilindro se encontra na balança antes de a recuperação ser realizada. i) Inicie a bomba de recuperação e opere-a de acordo com as instruções do fabricante. j) Não encha demasiado os cilindros (não mais do que 80% de volume da energia líquida). k) Não exceda a pressão de trabalho máxima do cilindro, mesmo temporariamente. l) Quando os cilindros tiverem sido cheios corretamente e o processo concluído, certifique-se de que os cilindros e o equipamento foram removidos do local imediatamente e todas as válvulas de isolamento no equipamento estão fechadas. m) O fluido refrigerante recuperado não deve ser carregado noutros sistemas de refrigeração salvo se tiver sido limpo e verificado.

10 ETIQUETAGEM

O equipamento deve ser etiquetado indicando que foi desmantelado e esvaziado de fluido refrigerante. A etiqueta deve ser datada e assinada. Certifique-se de que há etiquetas no equipamento indicando que o equipamento contém fluido refrigerante inflamável.

11 RECUPERAÇÃO

Ao remover fluido refrigerante de um sistema, para manutenção ou desmantelamento, a remoção de todos os fluidos refrigerantes em segurança é uma boa prática recomendada. Ao transferir fluido refrigerante para os cilindros, certifique-se de que apenas são utilizados cilindros de recuperação de fluido refrigerante apropriados.

Certifique-se de que o número correto de cilindros para fazer a entrega total do sistema está disponível. Todos os cilindros a serem utilizados foram concebidos para o fluido refrigerante recuperado e etiquetados para esse fluido refrigerante (ou seja, cilindros especiais para a recuperação de fluido refrigerante). Os cilindros devem ser completos com uma válvula de descompressão e válvulas de corte associadas em bom estado. Os cilindros de recuperação vazios são evacuados e, se possível, refrigerados antes da recuperação.

O equipamento de recuperação deve estar em bom estado com instruções sobre o equipamento que está a ser utilizado e deve ser adequado para a recuperação de fluidos refrigerantes. Além disso, deve estar disponível um conjunto de balanças calibradas e em bom estado. Os tubos flexíveis devem ser completos com acoplamentos de desconexão isentos de fugas e em bom estado. Antes de utilizar a máquina de recuperação, verifique que está num estado de funcionamento satisfatório, que é devidamente mantida e que quaisquer componentes elétricos associados estão vedados para evitar ignição no caso de fuga de fluido refrigerante. Em caso de dúvida, consulte o fabricante.

O fluido refrigerante recuperado deve ser devolvido ao fornecedor do fluido refrigerante no cilindro de recuperação correto e com a nota de transferência de resíduos relevante. Não misture fluidos refrigerantes nas unidades de recuperação e especialmente não nos cilindros.

Se os compressores ou óleos do compressor tiverem de ser removidos, certifique-se de que foram evacuados para um nível aceitável para garantir que o fluido refrigerante inflamável não permanece no lubrificante. O processo de evacuação deve ser realizado antes de devolver o compressor aos fornecedores. Só pode ser aplicada regeneração elétrica ao corpo do compressor para acelerar este processo. Quando o óleo é drenado de um sistema, a drenagem deve ser realizada em segurança.

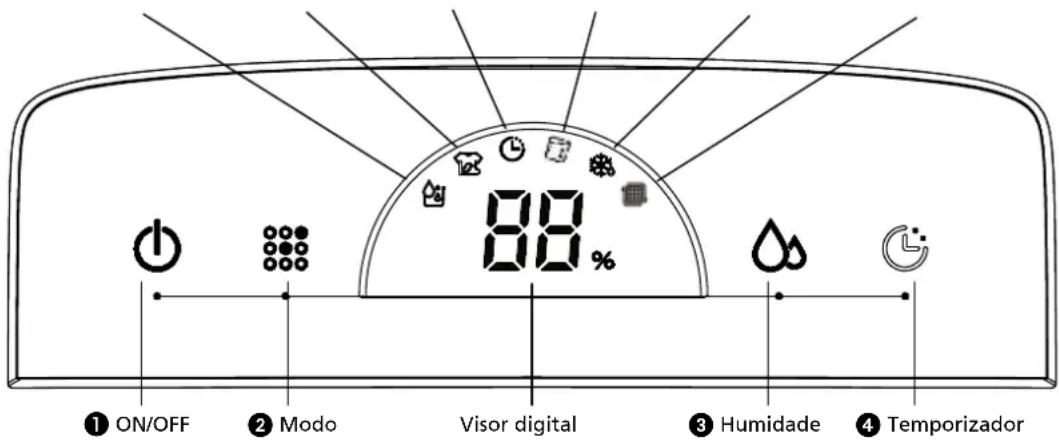

PAINEL DE CONTROLO

• Condição ambiente de operação mais baixa: 5°C / humidade relativa do ar de 40%
• Condição ambiente de operação mais alta: 35°C / humidade relativa do ar de 90%

Desumidificar Secar roupa Temporizador 5 Depósito cheio 6 Descongelar Limpeza do filtro

NOTA!

• O reservatório de água deve ser instalado corretamente para o desumidificador operar.
• Não retire o reservatório quando a unidade está a funcionar.
• Caso pretenda utilizar o tubo flexível de drenagem para efetuar a drenagem da água, instale o tubo flexível de acordo com a secção "Método de drenagem".
• Sempre que premir o botão no painel de controlo, irá ouvir um sinal sonoro.
• Ao ligar a unidade, o indicador de funcionamento permanece LIGADO. O indicador de funcionamento permanece DESLIGADO no estado em espera.

OPERAÇÃO

ON/OFF: prima o botão On/Off para ligar e desligar a unidade. Ao ligar a unidade pela primeira vez, desumidifica continuamente. O compressor é ligado e o motor da ventoinha funciona a baixas rotações. Em simultâneo, o sinal de desumidificação acende e o visor digital mostra a humidade ambiente (quando o valor da humidade ambiente é inferior a 30%, mostra LO; quando o valor da humidade é superior a 90%, mostra HI). 2. Modo: prima o botão Modo para colocar a unidade no modo Desumidificar ou no modo Secar Roupa. O sinal selecionado acende. 3. Humidade: a humidade ambiente solicitada pode ser ajustada ao tocar no botão Humidade (os valores podem ser ajustados entre CO, 40%, 50%, 60%). No modo Desumidificar, ao premir o botão Humidade pela primeira vez, o visor digital mostra o valor de humidade selecionado. Ao premi-lo pela segunda vez, altera a definição do valor da humidade.

Quando a humidade ambiente solicitada, p. ex., está ajustada como 50% e a unidade deteta que a humidade ambiente atual é superior a 52% RH, a unidade arranca. Quando a unidade deteta que a humidade ambiente atual é inferior a 48% RH, a unidade para. Para uma desumidificação contínua, utilize a definição CO.

Ao premir o botão Humidade durante cinco segundos, o visor digital mostra a temperatura ambiente. Depois de cinco segundos, o visor digital mostra a humidade ambiente.

Temporizador: ao premir o botão Temporizador, a unidade é ajustada para funcionar durante 1h, 2h, 4h ou 9h. Quando a função do temporizador estiver a ser realizada, o sinal do temporizador acende. Depósito cheio: quando o depósito de água está cheio, o sinal de depósito cheio acende. É emitido um alarme 10 vezes e a unidade desliga. Depois de esvaziar o depósito de água e colocá-lo na posição correta, a unidade continua a desumidificar quando o compressor arranca, automaticamente, após três horas. Descongelar: quando a unidade está colocada numa divisão com uma temperatura ambiente baixa durante o funcionamento, a superfície do evaporador pode congelar. Para garantir o funcionamento normal da unidade, a mesma dispõe de uma função de descongelamento automático. Quando a unidade está a descongelar, o sinal de descongelamento acende.

FILTRO DE AR

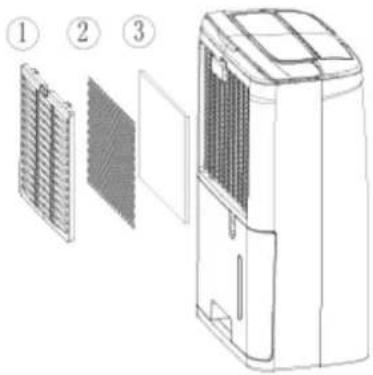

Os desumidificadores estão equipados com um conjunto de filtros de 3 camadas para a limpeza do ar em circulação no recinto.

O Conjunto de filtro de 3 canadas consiste num filtro de cortina e num filtro de carbono ativo HEPA™ HAF (embalado separadamente). Estes filtros devem ser montados antes da utilização dos desumidificadores, de acordo com as instruções.

Figura 7

1 Filtro de cortina; para a remoção de partículas de pó maiores. 2 Filtro de cartucho de carbono ativo; para a remoção de odores. 3 Filtro HEPA™ HAF; para a remoção de partículas prejudiciais à saúde presentes no ar, como pólen, bactérias, pele e pelos de animais e poeira.

PARA LIMPAR, INSPECIONAR OU TROCAR OS FILTROS:

A REMOÇÃO DOS FILTROS:

• Remova o contentor de água (veja o capítulo DRENAGEM DE ÁGUA E TANQUE CHEIO).
• Retire o filtro de cortina pressionando firmemente para baixo o topo do filtro de cortina com 2 ou 3 dedos. O filtro de cortina se curvará e os dois ganchos de fixação no lado superior do filtro de cortina poderão ser soltos dos seus orifícios. O filtro de cortina está então desconectado e poderá ser removido com dificuldade.
• Retire o filtro HEPA™ HAF que estará então visível e também o filtro de carbono ativo.

O filtro de cortina deve ser limpo com regularidade, com um aspirador de pó, para evitar a obstrução do fluxo de ar; no entanto, não necessita ser substituído periodicamente.

Novo filtro

Recomendada a substituição do filtro

O filtro de carvão ativo, ao estar saturado, não pode ser limpo com um aspirador de pó, porque deve ser substituído, assim como o filtro HEPA™ HAF.

ATENÇÃO!

• Não utilize nunca o aparelho sem o filtro de malha
• Utilizar o aparelho sem o filtro de carvão ativo e/ou sem o filtro HEPA HAF não produz nunca tipo de dano ao desumidificador. Nesse caso, as partículas nocivas não são eliminadas.
• As reposições de filtros estão disponíveis onde o seu distribuidor / www.qlima.com

A REPOSIÇÃO DOS FILTROS:

• Recoloque o filtro HEPA™ e o filtro de carbono ativado novos. O filtro de carbono ativado deve estar no lado mais interior da boquilha, e o filtro HEPA™ no lado mais exterior da boquilha.
• Coloque as extremidades inferiores dos 2 ganchos nos orifícios correspondentes, em seguida recolha as duas extremidades superiores dos 2 ganchos nos orifícios correspondentes. O filtro de cortina terá que curvar-se um pouco. Para isso, deve-se premir contra o topo do filtro de cortina com 2 ou 3 dedos.

Se a luz verde do filtro permanecer acesa apesar da limpeza, reinicie o tempo de manutenção de 168 horas de utilização, indicando a limpeza do filtro. Basta premir o botão "temporizador" durante 5 segundos quando a unidade estiver em funcionamento. A luz indicadora piscará 5 vezes, reiniciando assim o tempo de manutenção do filtro. A luz verde apaga-se.

OPÇÃO DE DRENAGEM

OPÇÃO 1: ESVAZIAMENTO MANUAL

Notas:

• Não retire o reservatório quando a unidade está a funcionar ou imediatamente após parar. Caso contrário, pode provocar a fuga de água no piso.
• Não utilize o tubo flexível se utilizar o reservatório de água para recolher água. Quando o tubo flexível está ligado, a água será drenada para o exterior em vez de ser drenada para dentro do reservatório.

Figura 3

Figura 4

1 Segure a pega na parte inferior do balde de água e retire-o seguindo a direção da seta. 2 Esvazie o balde agarrando a pega na parte inferior do balde com uma mão e segurando a parte superior do balde com a outra mão. 3 Instale novamente o reservatório no desumidificador de acordo com a direção da seta.

Figura 5

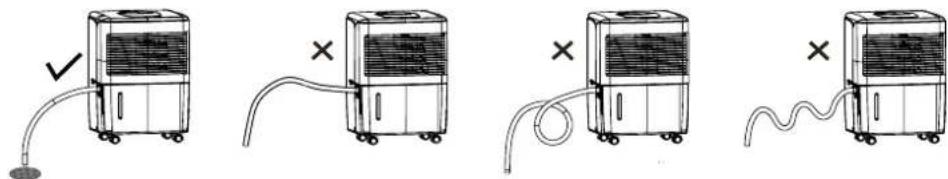

OPÇÃO 2: GRAVIDADE DO TUBO FLEXÍVEL DE DRENAGEM

1 Utilize a mangueira fornecida na embalagem. 2 Retire o reservatório da unidade conforme indicado. 3 Aperte o tubo flexível de drenagem no bocal e certifique-se de que está instalado firmemente.

Figura 6

tubo flexível de drenagem

bocal

Instale novamente o reservatório. Certifique-se de que o tubo flexível de drenagem passa através do orifício de drenagem do reservatório e que é instalado no sentido descendente. Encaminhe o tubo flexível para o dreno no piso e, em seguida, proteja o orifício com uma tampa. Observe que o tubo flexível de drenagem não deve ser pressionado, caso contrário não conseguirá efetuar a drenagem da água.

Figura 7

NOTA!

Quando pretender retirar o tubo flexível de drenagem, prepare um recipiente para recolher a água do bocal.

LIMPEZA E MANUTENÇÃO

ADVERTÊNCIA:

• Antes de limpar, desligue o desumidificador e desligue a alimentação. Caso contrário, irá provocar choques elétricos.
• Não lave o desumidificador com água, caso contrário irá provocar choques elétricos.
• Não utilize um líquido volátil (tal como diluente ou gasolina) para limpar o desumidificador.

Caso contrário, irá danificar o aspeto da unidade.

Grelha e caixa

Para limpar a caixa:

Quando existe pó no interior da caixa, utilize uma toalha macia para removê-lo.

Quando a caixa possui muita sujidade (oleosa), utilize um detergente neutro para limpá-la.

Para limpar a grelha: utilize um aspirador ou pincel.

Figura 9

CUIDADOS A TER APÓS UMA UTILIZAÇÃO SAZONAL

• Desligue a alimentação.
• Limpe o filtro do ar e a caixa.
• Limpe o pó e as obstruções do desumidificador.
• Esvazie o reservatório de água.

RESOLUÇÃO DE PROBLEMAS

• Verifique o seguinte antes de entrar em contacto com a assistência técnica.

Problema Causa Solutação
A equipe não funciona.	A alimentação não está ligada insira a ficha na tomada.
O dispositivo não desumidificava.	O recipientete de água está cheio.	Retire a água do recipientete.
	O recipientete de água não foi colocado corretoamente.	C Coloque o recipientete de água na posicao correta.
	O FILTER de ar está obstruindo. Limpe o FILTER de ar.
	A temperatura ou humidade relativa na divisão em que o dispositivo está em precisamento é demasiado baixa.	É normal que o dispositivo não desumidificque restas condições
O desumidificadoredbina, mas reduz pouco a humidade relativa.	A divisão é demasiado grande. Recomendamos a utilização de um desumidificar com maior capacidade.
	Há demasiadas fontes de humidade.	Recomendamos autilização de um desumidificar com maior capacidade.
	Há demasiada ventilação. Reduza a ventilação (p. ex., feche as janelas e as portas).
A luz de manutenção está acesa.	Quando se atinge 168 horas de service, a luz指示ora de limpeza do filtro acende-se.	Limpar o filtro e reinicair o temporizador de service.
	O FILTERói limpo, mas o temporizador de service não foi reiniciado	Com aáriaa funcional, pressionar o botão do temporizador durante 5 segundos. O alarme irá soar uma vez e o indicator de limpeza do filtro irá piscar 5 vezes.

CONDIÇÕES DE GARANTIA

O seu desumidificador está coberto por uma garantia de dois anos a partir da data da compra. Dentro deste prazo, os defeitos de material e fabricação podem ser solucionados sem custos. A esta garantia são aplicáveis as seguintes regras:

• Nenhum dos outros direitos a indemnização, inclusive perdas indirectas, são ressarcidos.
• A reparação ou substituição de peças dentro do prazo de garantia não implica o prolongamento da garantia.
• A garantia não será aplicável quando o aparelho tenha sido modificado, tenham sido utilizadas peças não originais, ou quando tenham sido efectuadas reparações por terceiros.
• As peças que estão sujeitas a desgaste normal não estão cobertas pela garantia.
• A garantia somente é válida contra a apresentação do comprovante de compra original e datado, sob a condição de que este comprovante não tenha sido alterado.
• A garantia não é aplicável a danos originados por acções que divirjam das indicadas nas instruções de utilização ou por negligência.
• As despesas de transporte e os riscos de transporte do desumidificador ou de componentes deste correrão sempre por conta do comprador.

Para evitar despesas desnecessárias, recomendamos que primeiramente leia com atenção as instruções de utilização. Quando estas instruções não ofereçam soluções, leve o desumidificador para o seu distribuidor para ser reparado.

Não coloque aparelhos eléctricos no lixo doméstico comum. Utilize os contentores de separação. Contacte as autoridades locais para obter informações sobre os sistemas de recolha disponíveis. Se os aparelhos eléctricos forem colocados em aterros ou lixeiras, podem derramar substâncias perigosas para os lençóis de água e entrar na cadeia alimentar, prejudicando a sua saúde e bem-estar. Quando substituir aparelhos velhos por novos, o vendedor é obrigado por lei a ficar com o seu aparelho velho e sem cobrar qualquer valor. Não atirar as pilhas para o fogo, pois estas podem explodir ou derramar líquidos nocivos. Se substituir ou destruir o telecomando, retirar as pilhas do aparelho e deitá-las fora de acordo com a lei aplicável, pois estas são prejudiciais para o meio-ambiente.

Informação sobre o ambiente: Este aparelho contém gases fluorados com efeito de estufa incluídos no Protocolo de Quioto. O aparelho somente pode ser reparado ou desmontado por pessoal profissional habilitado.

Este aparelho contém refrigerante R290 na quantidade indicada na tabela acima. Não permita a fuga de R290 à atmosfera. O R290 é um gás fluorado com efeito de estufa (GWP) = 3.

ESPECIFICAÇÕES TÉCNICAS

Modelo D 610 D 612
Potência de entrada (nom / max)	kW	0,21	0,20
Alimentação eletrica V / Hz / Ph 220-240 / ~ 50 / 1	220-240 / ~ 50 / 1
Intensidade de corrente	A	0,8	0,79
Fusível atual para PCB 2010 Serie(s),AC250V,T,3,15A or 5A or 6,3A,L
Fusível atual para 1 PCB 2010 Serie(s),AC250V,T,2,0A,L
Capacidade do desumidificador (desumidificacao a 30 °C, HR de 80%)	L / 24h	10	12
Capacidade do desumidificador (desumidificacao a 27 °C, HR de 60%)	L / 24h	6,3 6,88
Capacidade do deposito de água	L	1,8	1,8
Corrente de ar (nom.) *	m³/h	80	90
Para recintos até *	m³	40 - 65	50 - 75
Temperatura de operação	°C	5 - 35	5 - 35
Descongelamento automatico		sim	sim
Humidóstato		sim	sim
Compressor tipo		rotativo	rotativo
Tipo / quantidade de fluido frigorí-geno	r / gr	R290 / 55 gr	R290 / 60 gr
Pressão de admissão / saía (max.)	MPa	0,75 / 2,16 (2,6)	7,5 / 20,4 (25,8)
Dimensoes (I x p x a)	mm	290 x 194 x 478	290 x 194 x 478
Peso liquido	kg	10	9,7
Peso bruto	kg	11	10,6
Nível da emissão sonora *	dB(A)	34	34
Escala de proteção	IP	IP24	IP24

• a utilizar como indicação geral

O fabricante reserva-se o direito de introduzir modificações sem aviso prévio.
