D612 - Nawilżacz QLIMA - Bezpłatna instrukcja obsługi

Rodzaj produktu	Osuszacz (kategoria Nawilżacz)
Marka	Qlima
Model	D612
Wymiary (Dł. x Szer. x Wys.)	290 x 194 x 478 mm
Masa netto	9,7 kg
Zasilanie	220-240 V ~ 50 Hz, 0,79 A
Pobór mocy	0,20 kW
Wydajność osuszania (30°C, 80% RH)	12 L/24 h
Wydajność osuszania (27°C, 60% RH)	6,88 L/24 h
Pojemność zbiornika na wodę	1,8 L
Zalecana powierzchnia pomieszczenia	Do 90 m² (nominalnie)
Objętość obsługiwana	50 - 75 m³
Zakres temperatury pracy	5 °C do 35 °C
Wilgotność względna pracy	40 % do 90 % RH
Czynnik chłodniczy	R290 (60 g)
Poziom hałasu	34 dB(A)
Klasa ochronności	IP24
Główne funkcje	Osuszanie, suszenie ubrań, timer (1/2/4/9 h), regulowany higrostat (30/40/50/60% RH, ciągły CO), automatyczne odszranianie
Filtry	Filtr siatkowy, filtr HAF HEPA™, filtr węglowy (3 warstwy)
Konserwacja i czyszczenie	Regularnie czyścić filtr siatkowy; wymieniać filtry HEPA i węglowy w miarę zużycia; czyścić kratkę i panel miękką ściereczką; regularnie opróżniać zbiornik
Bezpieczeństwo	Automatyczne wyłączenie przy pełnym zbiorniku; automatyczne odszranianie; ochrona sprężarki (opóźniony restart 5 min); obowiązkowe uziemienie
Części zamienne i naprawialność	Filtry zastępcze dostępne u dystrybutora lub na www.qlima.com; naprawy przez wykwalifikowanego specjalistę (łatwopalny gaz R290)
Gwarancja	2 lata od daty zakupu (z zastrzeżeniami)

Często zadawane pytania - D612 QLIMA

Co zrobić, jeśli urządzenie nie włącza się?

Sprawdź, czy wtyczka jest prawidłowo włożona do gniazdka ściennego i czy jest zasilanie. Urządzenie musi być podłączone do gniazdka z uziemieniem.

Dlaczego wilgotność nie spada?

Może to być spowodowane pełnym zbiornikiem na wodę, zapchanym filtrem powietrza, zbyt niską temperaturą lub wilgotnością w pomieszczeniu, lub zbyt dużym pomieszczeniem. Sprawdź te punkty i w razie potrzeby wyczyść filtr.

Jak opróżnić zbiornik na wodę?

Wyciągnij zbiornik na zewnątrz, używając uchwytu znajdującego się na dole, wylej wodę, a następnie włóż go z powrotem zgodnie ze strzałką. Nie wyjmuj zbiornika podczas pracy.

Czy mogę użyć węża do ciągłego odprowadzania wody?

Tak, możesz użyć dostarczonego węża do odprowadzania grawitacyjnego. Wyjmij zbiornik, przykręć wąż do dyszy, a następnie włóż zbiornik z powrotem, przeprowadzając wąż przez otwór odpływowy. Upewnij się, że wąż nie jest zagięty.

Jak ustawić żądaną wilgotność?

Naciśnij przycisk 'Wilgotność', aby wybrać spośród wartości 30%, 40%, 50%, 60% lub CO (ciągły). Urządzenie zatrzymuje się, gdy wilgotność osiągnie ustawioną wartość -2% i wznawia pracę przy +2%.

Co oznacza lampka odszraniania?

Lampka odszraniania zapala się, gdy urządzenie znajduje się w cyklu automatycznego odszraniania. Dzieje się tak, gdy temperatura otoczenia jest zbyt niska i parownik zamarza. Sprężarka zatrzymuje się tymczasowo, aby umożliwić odszranianie.

Jak czyścić filtry?

Wyjmij zbiornik, następnie filtr siatkowy, lekko wyginając górną część. Wyczyść go odkurzaczem. Następnie wyjmij filtry HEPA i węglowy. Filtr siatkowy czyści się regularnie; filtry HEPA i węglowy należy okresowo wymieniać.

Jak zresetować wskaźnik czyszczenia filtra?

Gdy urządzenie jest włączone, naciśnij przycisk 'Timer' na 5 sekund. Lampka zacznie migać 5 razy i zgaśnie, informując, że czas serwisowy został zresetowany.

Urządzenie hałasuje, czy to normalne?

Poziom hałasu 34 dB(A) jest normalny dla tego modelu. Upewnij się, że urządzenie stoi na płaskiej i stabilnej powierzchni. Jeśli hałas jest nietypowy, sprawdź, czy żadne przedmioty nie blokują kratek.

Jakie są ważne środki ostrożności?

Urządzenie zawiera łatwopalny gaz chłodniczy R290. Nie wierć w obwodzie chłodniczym. Używaj tylko w pomieszczeniu o powierzchni powyżej 4 m². Odłącz przed czyszczeniem. Nigdy nie używaj z przedłużaczem. Naprawy zlecaj wykwalifikowanemu specjaliście.

INSTRUKCJA OBSŁUGI D612 QLIMA

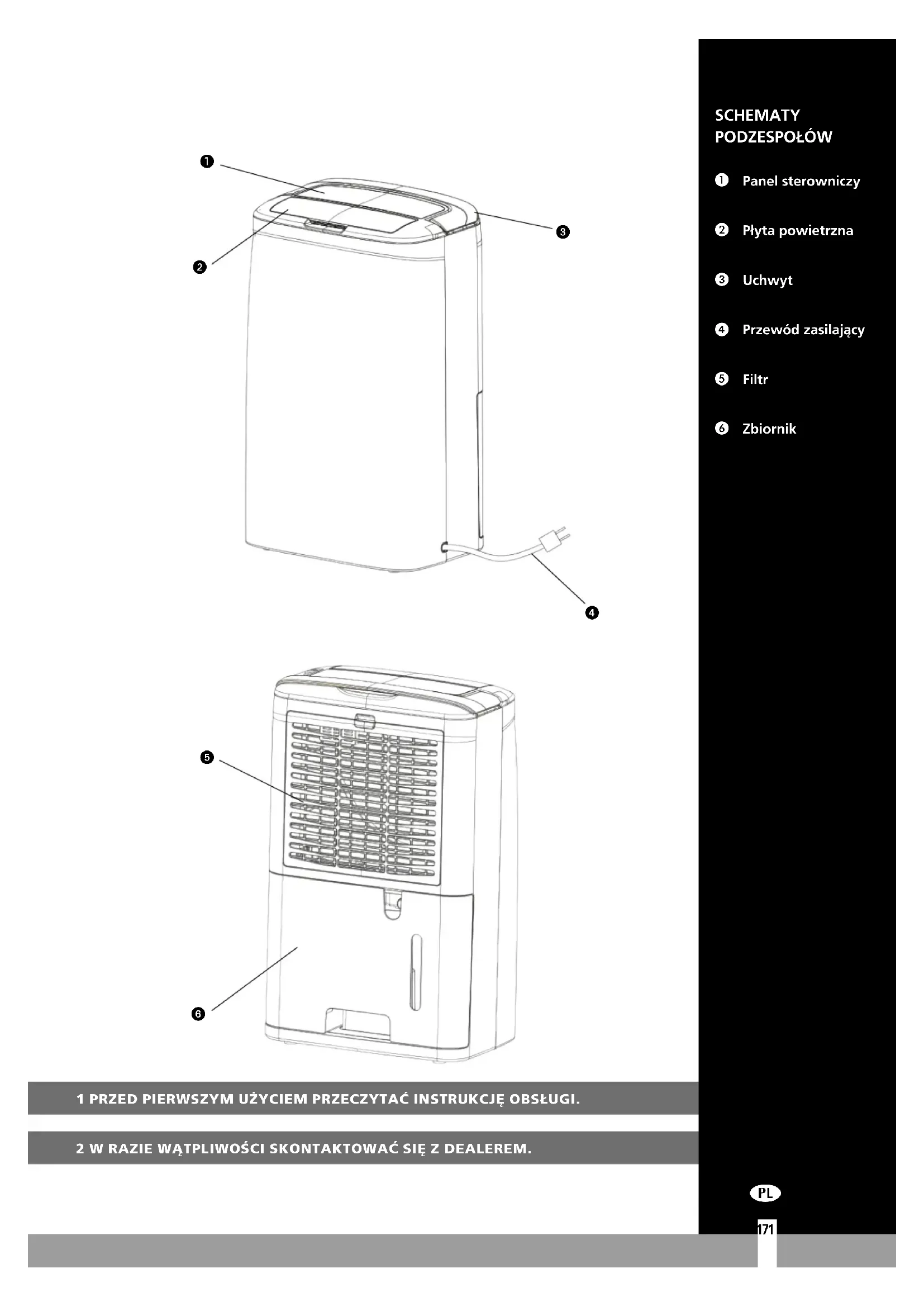

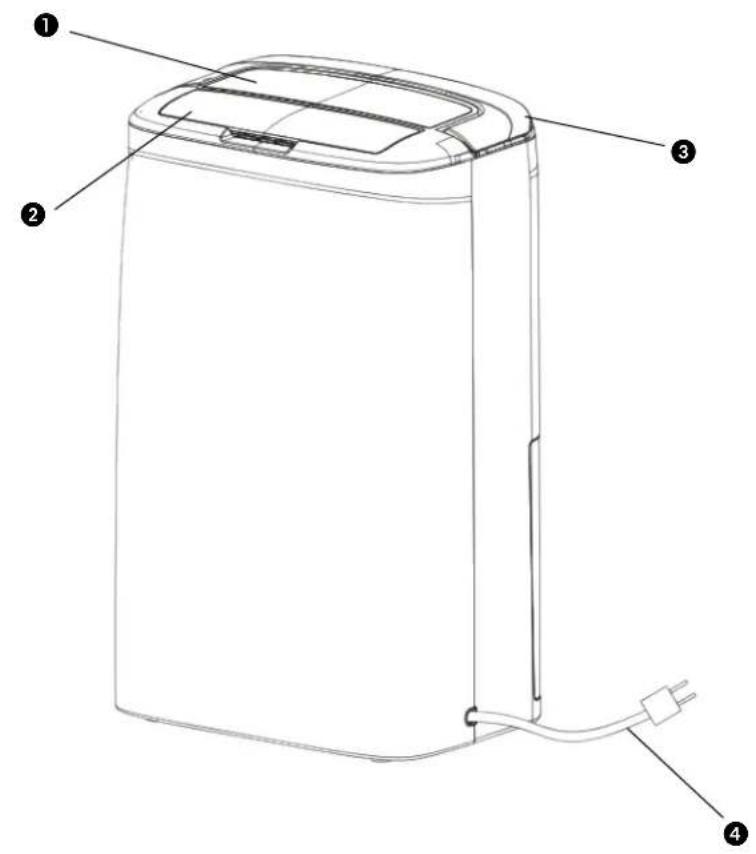

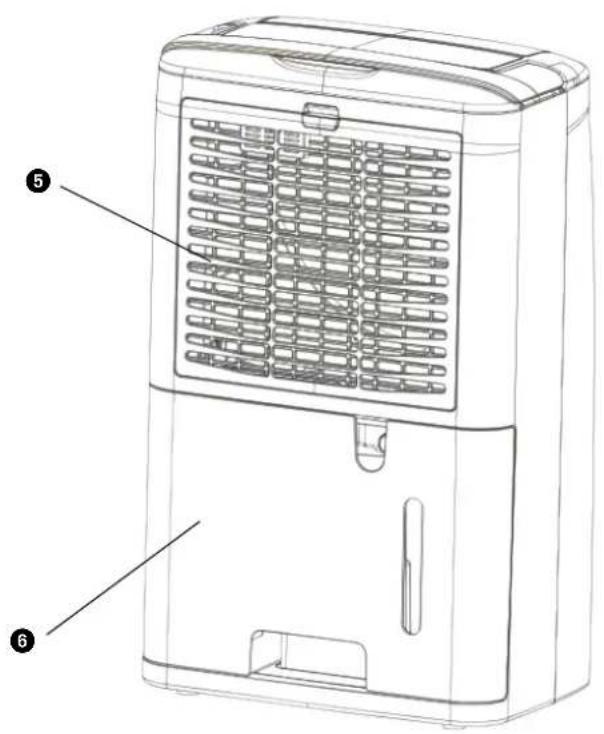

Panel sterowniczy, Płyta powietrzna, Uchwyt, 4 Przewód zasilający, 5 Filtr, 6 Zbiornik

Prosimy przeczytać niniejszy podręcznik użytkownika przed pierwszym użyciem urządzenia i zachować go na przyszłość. Instalacja urządzenia musi odbyć się w całkowitej zgodzie z obowiązującymi na miejscu przepisami, ustaleniami i normami. Produkt ten przeznaczony jest do użytku jako osuszacz w domach mieszkalnych i nadaje się do użytku tylko w suchych miejscach, w normalnych warunkach domowych, wewnątrz pokoju dziennego, kuchni i garażu. Urządzenie jest przeznaczone do gniazdek zasilanych 220-240V/50Hz.

OGÓLNIE

• Aby odwilżacz pracował sprawnie i optymalnie, w pobliżu jego nie mogą znajdować się grzejniki ani inne źródła wytwarzające ciepło. Urządzenie działa z największą wydajnością, gdy wszystkie okna i drzwi w pomieszczeniu są zamknięte. Wydajność urządzenia zależna jest od temperatury powietrza oraz stopnia wilgotności pomieszczenia. Przy niskich temperaturach poziom osuszania jest niższy.
• W przypadku zanieczyszczenia filtra powietrza należy go wyczyścić; zapobiega to nadmiernemu zużyciu energii elektrycznej oraz zapewnia optymalne działanie odwilżacza.
• Po wyjęciu wtyczki z gniazdka zasilania odwilżacz uruchamia się ponownie dopiero po upływie pięciu minut, zapobiegając w ten sposób uszkodzeniu sprężarki (kompresora).

UWAGA

Produkt MUSI być przyłączony do sieci zasilającej z uziemieniem. Jeżeli przyłączenie do sieci z uziemieniem nie jest możliwe, urządzenia nie wolno w żadnym wypadku do niej przyłączać. Gdy produkt jest przyłączony do sieci zasilającej, wtyczka przyłącza musi być zawsze łatwo dostępna. Przed przystąpieniem do instalacji produktu zapoznaj się najpierw z instrukcją obsługi i postępuj zgodnie z podanymi w niej zaleceniami.

Przed instalacją produkt należy sprawdzić, czy:

• napięcie sieci zasilającej zgadza się z parametrami wskazanymi dla tego typu na nalepce znamionowej;
• gniazdko sieciowe i rodzaj sieci zasilającej przystosowane są do przyłączenia urządzenia;
• wtyczka przewodu zasilającego pasuje do gniazdka sieciowego;
• produkt ustawiony jest na stabilnym, płaskim podłożu.

W razie wątpliwości, czy powyższe wymogi są spełnione, radzimy kontrolę oraz instalację powierzyć fachowcowi.

• Ze względu na bezpieczeństwo należy zwrócić uwagę na to, aby urządzenie to nie było obsługiwane przez osoby (w tym dzieci) niepełnosprawne fizycznie lub umysłowo, ani osoby nie posiadające wystarczającej w tym celu wiedzy lub umiejętności. Jest to jedynie możliwe pod nadzorem oraz zgodnie ze wskazówkami udzielonymi przez osobę odpowiedzialną za

bezpieczeństwo tychże niepełnosprawnych.

• Produkt został wyprodukowany zgodnie z normami bezpieczeństwa CE. Mimo to - jak w przypadku wszelkich innych urządzeń elektrycznych - należy obchodzić się z nim ostrożnie.
• Nie wolno przykrywać dopływu powietrza / wylotu powietrza.
• Przed przemieszczeniem urządzenia należy pamiętać o uprzednim opróżnieniu pojemnika na wodę.
• Nie wolno dopuścić do kontaktu urządzenia ze środkami chemicznymi.
• W żadnym wypadku nie wolno zanurzać w wodzie.
• Nie wolno wkładać żadnych obcych przedmiotów do otworów w klimatyzatorze.
• Przed przystąpieniem do czyszczenia klimatyzatora lub którejś z jego składowych, bądź wymiany którejś z tych części, należy najpierw wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.
• Nie wolno stosować przedłużaczy. W razie braku odpowiedniego uziemionego gniazdka sieciowego należy zlecić fachowcowi jego instalację.
• Należy zwrócić uwagę na to, aby dzieci nie miały bezpośredniego dostępu do urządzenia. Nie wolno pozostawiać ich bez nadzoru w pobliżu urządzenia, gdy jest ono uruchomione.
• Ewentualne naprawy - poza regularną konserwacją - należy zlecić fachowcowi z autoryzowanego serwisu naprawczego lub serwisu firmy dostawcy, jak również pamiętać o przestrzeganiu instrukcji dotyczących konserwacji klimatyzatora.
• Jeżeli nie używasz klimatyzatora, wtyczkę przewodu zasilającego należy wyjąć z gniazdka sieciowego.

Rys. 1

• W przypadku uszkodzenia kabla zasilającego producent, jego biuro obsługi klienta lub osoby o podobnych kwalifikacjach muszą go wymienić, aby uniknąć niebezpiecznych sytuacji.
• Tego urządzenia mogą używać dzieci w wieku powyżej 8 lat oraz osoby o mniejszych zdolnościach fizycznych, czuciowych lub umysłowych, a także osoby nieposiadające dostatecznego doświadczenia ani wiedzy, jeśli robią to pod nadzorem albo postępują zgodnie z instrukcjami dotyczącymi użycia urządzenia w bezpieczny sposób oraz rozumieją związane z tym zagrożenia.
• Dzieci nie powinny bawić się urządzeniem.
• Czyszczenie i obsługa przez dzieci nie mogą się odbywać bez nadzoru.

UWAGA!

• Nie wolno używać klimatyzatora, jeśli przewód zasilający lub wtyczka przewodu są uszkodzone. Nie wolno też uciskać przewodu ani przeciągać go wzdłuż przedmiotów o ostrych krawędziach.

UWAGA!

• Nieprzestrzeganie powyższych zaleceń może spowodować utratę gwarancji na to urządzenie.

Specjalna informacja dotycząca urządzenia z czynnikiem chłodniczym R290 / R32.

• Dokładnie przeczytać wszystkie ostrzeżenia.
• Podczas rozmrażania i czyszczenia urządzenia nie używać narzędzi innych niż zalecane przez producenta.
• Urządzenie należy umieścić w miejscu bez ciągłego źródła zapłonu (np. otwartego ognia, pracujących urządzeń gazowych lub elektrycznych).
• Nie przebijać ani nie spalać.
• Urządzenie zawiera czynnik chłodniczy R290 / R32 (patrz tabliczka znamionowa z tyłu urządzenia). R290 / R32 to czynnik chłodniczy, który spełnia dyrektywy europejskie dotyczące środowiska. Nie przebijać żadnej części obwodu czynnika chłodniczego. Czynnik chłodniczy nie wydziela woni.
• Jeśli urządzenie jest zamontowane, używane i przechowywane w pomieszczeniu, musi być ono zaprojektowane tak, aby zapobiegać gromadzeniu się wyciekającego czynnika chłodniczego, powodującego zagrożenie pożarem lub wybuchem z powodu zapłonu czynnika chłodniczego spowodowanego przez grzejniki elektryczne, piece lub inne źródła zapłonu.
• Urządzenie musi być przechowywane w taki sposób, aby uniknąć mechanicznego uszkodzenia.
• Osoby, które obsługują lub mają styczność z obwodem czynnika chłodniczego, muszą mieć odpowiednie certyfikaty wydane przez akredytowaną organizację, która szkoli w zakresie obsługi czynnika chłodniczego, zgodnie z określoną oceną uznaną przez organizację w przemyśle.
• Naprawy muszą być wykonywane w oparciu o zalecenia producenta.

Konserwacja i naprawy wymagające pomocy innych wykwalifikowanych pracowników powinny być wykonywane pod nadzorem osoby kompetentnej w zakresie używania łatwopalnych czynników chłodniczych.

Urządzenie powinno być zamontowane, obsługiwane i przechowywane w pomieszczeniu o powierzchni większej niż 4m² . Urządzenie powinno być przechowywane w dobrze wentylowanym pomieszczeniu, którego wielkość odpowiada powierzchni pomieszczenia określonej dla pracy.

INSTRUKCJE NAPRAWY URZĄDZEŃ ZAWIERAJĄCYCH R290 / R32

1 INSTRUKCJE OGÓLNE

Niniejsza instrukcja jest przeznaczona dla osób posiadających odpowiednie doświadczenie w zakresie elektrycznym, elektronicznym i mechanicznym.

1.1 Kontrola.

Przed rozpoczęciem pracy przy układach zawierających łatwopalne czynniki chłodnicze konieczne są kontrole bezpieczeństwa, aby upewnić się, że zminimalizowano ryzyko zapłonu. W celu naprawy układu z czynnikiem chłodniczym przed wykonaniem pracy należy przestrzegać poniższych środków ostrożności.

1.2 Procedura pracy

Prace należy podjąć w ramach kontrolowanej procedury, aby zminimalizować ryzyko obecności łatwopalnego gazu lub oparów w czasie wykonywanej pracy.

1.3 Ogólny obszar pracy

Cały personel odpowiedzialny za konserwację oraz pozostałe osoby pracujące na miejscu muszą być zapoznane z charakterem wykonywanej pracy. Należy unikać pracy w ograniczonych obszarach. Obszar wokół miejsca pracy musi być odcięty. Upewnić się, że warunki są bezpieczne pod kątem kontroli materiałów łatwopalnych.

1.4 Kontrola obecności czynnika chłodniczego.

Obszar należy sprawdzić za pomocą odpowiedniego czujnika czynnika chłodniczego przed i w czasie pracy, aby technik miał wiedzę o potencjalnie wybuchowej atmosferze. Upewnić się, że używany sprzęt do wykrywania wycieków nadaje się do użycia z łatwopalnymi czynnikami chłodniczymi, tj. jest beziskrowy, odpowiednio uszczelniony lub samoistnie bezpieczny.

1.5 Obecność gaśnicy

Jeśli przy sprzęcie z czynnikiem chłodniczym lub powiązanych częściach wykonywane są jakiekolwiek prace na gorąco, musi być dostępny sprzęt ochrony przeciwpożarowej. W pobliżu miejsca ładowania musi znajdować się gaśnica proszkowa lub CO2.

1.6 Brak źródeł zapłonu

Żadna osoba wykonująca prace przy układzie z czynnikiem chłodniczym, który obejmuje wystawienie jakiejkolwiek rury, która zawiera lub zawierała łatwopalny czynnik chłodniczy, nie może używać źródeł zapłonu w taki sposób, który mógłby doprowadzić do ryzyka powstania pożaru lub wybuchu. Wszystkie źródła zapłonu, w tym palenie papierosów, należy trzymać odpowiednio daleko od miejsca montażu, naprawy, demontażu i utylizacji, gdzie łatwopalny czynnik chłodniczy może być wypuszczony do otoczenia. Przed przystąpieniem do pracy obszar wokół sprzętu należy zabezpieczyć, aby upewnić się, że nie ma zagrożenia zapłonem. Należy wywiesić znaki „Zakaz palenia”.

1.7 Miejsca z wentylacją

Upewnić się, że obszar jest na otwartym powietrzu lub ma odpowiednią wentylację przed dostępem do układu lub wykonaniem pracy na gorąco. Wentylacja musi działać podczas wykonywanej pracy. Wentylacja musi bezpiecznie rozpraszać jakikolwiek wypuszczony czynnik chłodniczy, a najlepiej go na zewnątrz do atmosfery.

1.8 Kontrole sprzętu chłodzącego

Gdy wymieniane są podzespoły elektryczne, należy je zamontować zgodnie z przeznaczeniem i zgodnie ze specyfikacją. Przez cały czas należy przestrzegać

wytycznych producenta dotyczących konserwacji i serwisowania. W przypadku wątpliwości należy skonsultować się z działem technicznym w celu uzyskania pomocy. Należy wykonać następujące kontrole instalacji wykorzystujących łatwopalne czynniki chłodnicze: - wielkość doładowania zależy od wielkości pomieszczenia, w którym zamontowane są części zawierające czynnik chłodniczy;

• maszyny wentylacyjne i wyloty prawidłowo działają i nie są zasłonięte;
• jeśli używany jest pośredni obwód chłodniczy, pomocniczy układ należy sprawdzić pod kątem obecności czynnika chłodniczego;
• oznakowanie sprzętu przez cały czas jest widoczne i czytelne. Oznaczenia i znaki, które są nieczytelne, należy wymienić;
• rura chłodnicza lub podzespoły są zamontowane w pozycji, gdzie jest mało prawdopodobne, że będą wystawione na działanie substancji, które mogą powodować korozję podzespołów zawierających czynnik chłodniczy, chyba że podzespoły są wykonane z materiałów, które są odporne na korozję lub są odpowiednio zabezpieczone przed korozją.

1.9 Kontrole urządzeń elektrycznych

Naprawa i konserwacja podzespołów elektrycznych musi obejmować kontrole bezpieczeństwa i procedury kontroli podzespołów. Jeśli istnieje usterka mogąca wpływać na bezpieczeństwo, nie wolno podłączać zasilania elektrycznego do obwodu, aż usterka zostanie usunięta. Jeśli nie można natychmiast usunąć usterki, ale konieczne jest kontynuowanie pracy, należy zastosować odpowiednie rozwiązanie tymczasowe. Należy to zgłosić do właściciela sprzętu, aby wszystkie strony postępowania o tym wiedziały. Kontrole podstawowego bezpieczeństwa muszą obejmować:

• że kondensatory są wymieniane: należy to zrobić w bezpieczny sposób, aby uniknąć powstania iskier;
• że nie ma odkrytych podzespołów elektrycznych ani przewodów pod napięciem w czasie ładowania, odzyskiwania lub opróżniania układu;
• że jest ciągłość obwodu uziemienia.

2 NAPRAWA SZCZELNYCH PODZESPOŁÓW

2.1 Podczas napraw podzespołów szczelnych, należy odłączyć całe zasilanie elektryczne od urządzenia, przy którym jest wykonywana praca, przed usunięciem szczelnych pokryw itp. Absolutnie konieczne jest podłączone zasilanie elektryczne do sprzętu podczas serwisowania, następnie ciągła praca wykrywania wycieków musi znajdować się w najbardziej kluczowym miejscu, aby ostrzec przy potencjalnie niebezpiecznej sytuacji. 2.2 Szczególną uwagę należy zwrócić na poniższe elementy, aby upewnić się, że pracując przy podzespołach elektrycznych, obudowa nie została zmieniona w taki sposób, aby miało to wpływ na poziom ochrony. Musi to obejmować uszkodzenie przewodów, nadmierną liczbę połączeń, zaciski niewykonane zgodnie ze specyfikacją, uszkodzenia uszczelek, nieprawidłowe mocowanie dławnic itp.

Upewnić się, że przyrząd jest prawidłowo zamontowany.

Upewnić się, że uszczelnienia lub materiały uszczelniające nie uległy degradacji, np. przez stałe nasiąkanie wodą, zapobiegające dostaniu się łatwopalnej atmosfery. Części wymienne muszą być zgodne ze specyfikacjami producenta.

UWAGA Użycie uszczelnienia silikonowego może ograniczyć skuteczność niektórych rodzajów sprzętu do wykrywania wycieków. Iskrobezpieczne podzespoły nie muszą być izolowane przed rozpoczęciem przy nich pracy.

3 NAPRAWA ISKROBEZPIECZNYCH PODZESPOŁÓW

Nie należy stosować żadnych stałych obciążeń indukcyjnych lub pojemnościowych do obwodu bez upewnienia się, że nie przekroczy ono dopuszczalnego napięcia i prądu dla używanego sprzętu.

Iskrobezpieczne podzespoły są jedynymi typami, które mogą pracować pod napięciem w obecności atmosfery łatwopalnej. Sprzęt testowy musi mieć odpowiednią wartość znamionową.

Podzespoły wymieniać tylko na części określone przez producenta. Inne części mogą skutkować zapłonem czynnika chłodniczego w atmosferze z powodu wycieku.

4 OKABLOWANIE

Sprawdzić, czy okablowanie nie jest poddawane zużyciu, korozji, nadmiernemu naciskowi, drganiom, działaniu ostrych krawędzi lub innych czynników środowiskowych. Kontrola powinna również uwzględniać skutki starzenia się lub ciągłych drgań pochodzących od sprężarek i wentylatorów.

5 WYKRYWANIE ŁATWOPALNYCH CZYNNIKÓW CHŁODNICZYCH

Pod żadnym pozorem nie wolno używać potencjalnych źródeł zapłonu jako sposobu na wyszukiwanie lub wykrywanie wycieków czynnika chłodniczego. Nie wolno używać palnika halogenkowego ani żadnego innego detektora wykorzystującego otwarty ogień.

6 SPOSOBY WYKRYWANIA NIESZCZELNOŚCI

Poniższe sposoby wykrywania nieszczelności są uważane za dopuszczalne dla układów zawierających łatwopalne czynniki chłodnicze. Należy używać elektronicznych detektorów nieszczelności, aby wykryć łatwopalne czynniki chłodnicze, ale czułość może być niewystarczająca lub może wymagać kalibracji. (Sprzęt do wykrywania należy kalibrować w miejscu bez źródeł zapłonu).

Upewnić się, że detektor nie stanowi potencjalnego źródła zapłonu i nadaje się do użytego czynnika chłodniczego. Urządzenie do wykrywania nieszczelności powinno być ustawione na procent LFL czynnika chłodniczego, skalibrowane do zastosowanego czynnika chłodniczego i powinna być potwierdzona odpowiednia zawartość procentowa gazu (25% maksimum).

Płyny do wykrywania nieszczelności nadają się do stosowania z większością czynników chłodniczych, ale należy unikać stosowania detergentów zawierających chlor, ponieważ chlor może reagować z czynnikiem chłodniczym i powodować korozję miedzianych przewodów rurowych.

Jeśli zachodzi podejrzenie nieszczelności, należy pozbyć się/zgasić każdy otwarty ogień.

Jeśli wykryty zostanie wyciek czynnika chłodniczego, który wymaga lutowania, cały czynnik chłodniczy należy odzyskać z układu lub odizolować go (za pomocą zaworów odcinających) w części systemu oddalonej od wycieku. Beztlenowy azot (OFN) należy następnie przedmuchać przez system zarówno przed, jak i w trakcie procesu lutowania.

Podczas otwierania obwodu czynnika chłodniczego w celu dokonania napraw lub w jakimkolwiek innym celu należy zastosować konwencjonalne procedury. Ważne jest jednak, aby stosować najlepsze praktyki, ponieważ brana jest pod uwagę łatwopalność. Należy zastosować poniższą procedurę: usunąć czynnik chłodniczy; oczyścić obwód gazem obojętnym; opróżnić; ponownie oczyścić gazem obojętnym; otworzyć obwód przy cięciu lub lutowaniu.

Czynnik chłodniczy z układu należy odzyskać do właściwych butli odzyskowych. Układ należy „wypłukać” za pomocą OFN, aby zapewnić jednostkę. Ten proces może wymagać kilkukrotnego powtórzenia. Do tego zadania nie należy używać sprężonego powietrza ani tlenu. Płukanie należy wykonać przy zastosowaniu próżni w układzie za pomocą OFN i kontynuować napełnianie aż do osiągnięcia ciśnienia roboczego, a następnie wypuścić do atmosfery, a na koniec odessać do próżni. Ten proces należy powtórzyć aż w układzie nie pozostanie czynnik chłodniczy.

Gdy zostanie ostatni raz użyty OFN, układ należy dostosować do ciśnienia atmosferycznego, aby umożliwić pracę. Ta operacja jest absolutnie niezbędna, jeśli mają zostać wykonane operacje lutowania na rurociągu. Upewnić się, że wylot pompy próżniowej nie znajduje się w pobliżu żadnych źródeł zapłonu i jest dostępna wentylacja.

8 PROCEDURA ŁADOWANIA

Oprócz konwencjonalnych procedur ładowania należy przestrzegać następujących wymagań. Upewnić się, że zanieczyszczenie różnymi czynnikami chłodniczymi nie występuje podczas korzystania z urządzeń do ładowania. Węże lub przewody powinny być jak najkrótsze, aby zminimalizować ilość zawartego w nich czynnika chłodniczego. Butle należy przechowywać w pozycji pionowej. Upewnić się, że układ czynnika chłodniczego jest uziemiony przed ładowaniem czynnika chłodniczego. Oznakować układ po zakończeniu ładowania (jeśli jeszcze nie jest). Należy zachować szczególną ostrożność, aby nie przepełnić układu chłodzenia. Przed ponownym naładowaniem układu należy przeprowadzić próbę ciśnieniową OFN. Układ należy poddać próbie szczelności po zakończeniu ładowania, ale przed uruchomieniem. Przed opuszczeniem terenu należy przeprowadzić test szczelności.

9 WYCOFANIE Z UŻYTKOWANIA

Przed wykonaniem tej procedury ważne jest, aby technik był całkowicie zaznajomiony z urządzeniem i wszystkimi jego szczegółami.

Zaleca się dobrą praktykę bezpiecznego odzyskiwania wszystkich czynników chłodniczych. Przed wykonaniem zadania należy zebrać dane dotyczące oleju i czynnika chłodniczego na wypadek konieczności ponownego użycia odzyskanego czynnika chłodniczego.

Istotne jest, aby moc elektryczna o pojemności 4 GB była dostępna przy rozprężaniu <<< zadania.

a) Zapoznać się ze sprzętem i jego działaniem. b) Odizolować układ elektrycznie. c) Przed przystąpieniem do procedury należy upewnić się, że: w razie potrzeby dostępne są mechaniczne urządzenia do przenoszenia butli z czynnikiem chłodniczym. d) Wszystkie środki ochrony osobistej są dostępne i używane prawidłowo. Proces odzyskiwania jest przez cały czas nadzorowany przez kompetentną osobę; e) Sprzęt do odzyskiwania i butle są zgodne z odpowiednimi normami. f) Jeśli to możliwe, wypompować z układu czynnik chłodniczy. g) Jeśli próżnia nie jest możliwa, wykonać rozdzielacz, aby czynnik chłodniczy mógł zostać usunięty z różnych części układu. h) Upewnić się, że butla zostanie umieszczona na wadze przed odzyskaniem. i) Uruchomić maszynę do odzyskiwania i działać zgodnie z instrukcjami producenta. j) Nie przepełniać butli. (Nie więcej niż 80% objętości cieczy). k) Nie przekraczać maksymalnego ciśnienia roboczego butli, nawet chwilowo. l) Po prawidłowym napełnieniu butli i zakończeniu procesu upewnić się, że butle i sprzęt są natychmiast usuwane z miejsca, a wszystkie zawory odcinające na urządzeniu są zamknięte. m) Odzyskany czynnik chłodniczy nie powinien być ładowany do innego układu chłodniczego, chyba że został oczyszczony i sprawdzony.

10 OZNAKOWANIE

Sprzęt powinien być oznakowany informacją, że został wycofany z eksploatacji i opróżniony z czynnika chłodniczego. Etykieta musi być opatrzona datą i podpisana. Upewnić się, że na urządzeniu znajdują się etykiety informujące, że urządzenie zawiera łatwopalny czynnik chłodniczy.

11 ODZYSKIWANIE

Przy usuwaniu czynnika chłodniczego z układu, w celu serwisowania lub likwidacji, zaleca się dobrą praktykę, aby wszystkie czynniki chłodnicze zostały bezpiecznie usunięte. Podczas przenoszenia czynnika chłodniczego do butli należy upewnić się, że używane są tylko odpowiednie butle do odzyskiwania czynnika chłodniczego. Upewnić się, że dostępna jest prawidłowa liczba butli do utrzymania całkowitego ładunku układu. Wszystkie używane butle są przeznaczone dla odzyskanego czynnika chłodniczego i oznakowane dla tego czynnika chłodniczego (tj. specjalne butle do odzyskiwania czynnika chłodniczego). Butle powinny być kompletne z zaworem bezpieczeństwa i odpowiednimi zaworami odcinającymi w dobrym stanie. Puste butle odzyskowe są opróżniane i, jeśli to możliwe, chłodzone przed użyciem.

Sprzęt do odzyskiwania powinien być w dobrym stanie technicznym wraz z zestawem instrukcji dotyczących sprzętu, który jest pod ręką i powinien być odpowiedni do odzyskiwania łatwopalnych czynników chłodniczych. Ponadto dostępny jest zestaw skalibrowanych wag, które są sprawne. Węże powinny być kompletne ze szczelnymi złączami rozłącznymi i w dobrym stanie. Przed użyciem maszyny do odzyskiwania należy sprawdzić, czy jest ona w dobrym stanie technicznym, czy jest prawidłowo konserwowana i czy wszelkie powiązane elementy elektryczne są uszczelnione, aby zapobiec zapłonowi w przypadku uwolnienia czynnika chłodniczego. W razie wątpliwości skonsultować się z producentem.

Odzyskany czynnik chłodniczy należy zwrócić do dostawcy czynnika chłodniczego w odpowiedniej butli odzyskowej i zadbać o odpowiednią notatkę przy przekazaniu odpadów. Nie mieszać czynników chłodniczych w urządzeniach do odzysku, a zwłaszcza w butlach.

Jeśli sprężarki lub oleje sprężarkowe mają zostać usunięte, należy upewnić się, że zostały one spuszczone do dopuszczalnego poziomu, aby upewnić się, że łatwopalny czynnik chłodniczy nie pozostaje w środku smarnym. Proces usuwania należy przeprowadzić zgodnie z zaleceniami dostawcy. Aby przyspieszyć ten proces, można zastosować tylko ogrzewanie elektryczne korpusu sprężarki. Gdy olej jest odprowadzany z układu, należy go bezpiecznie przeprowadzić.

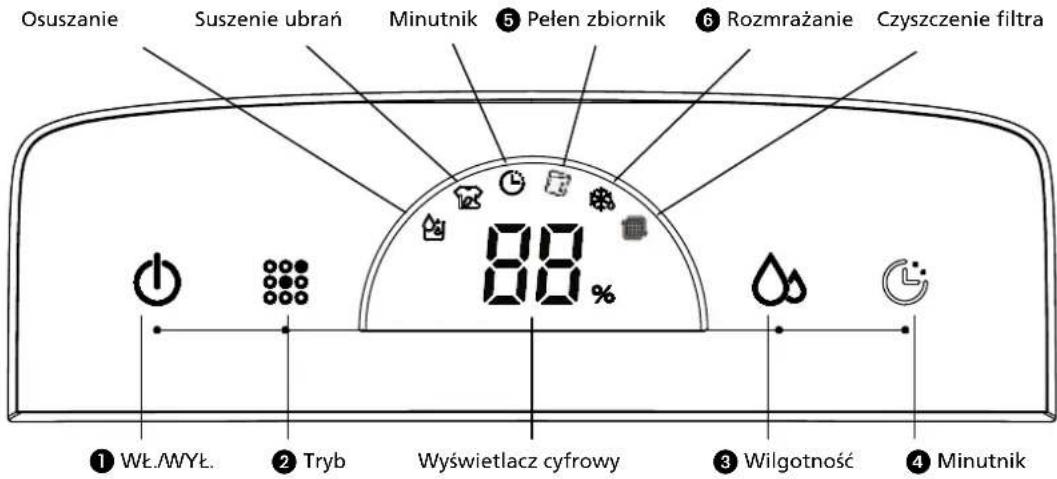

PANEL STEROWANIA

• Najniższa temperatura robocza otoczenia: 5°C / 40% wilgotności względnej
• Najwyższa temperatura robocza otoczenia: 35°C / 90% wilgotności względnej

UWAGA!

• Aby działanie osuszacza było możliwe, zbiornik musi być odpowiednio zamontowany.
• Nie należy wciągać zbiornika na wodę podczas przygotowania lub tuż po jego zatrzymaniu.
• Aby do odprowadzania wody używać węża odpływowego, należy go zamontować zgodnie z opisem znajdującym się w sekcji „Metody odprowadzania wody".
• Za każdym razem kiedy przycisk na panelu sterowniczym wciśnięty jest prawidłowo, słyszalny jest charakterystyczny dźwięk. W momencie włączenia urządzenia, WŁĄCZA się odpowiednia lampka sygnalizacyjna. Lampka sygnalizacyjna jest WYŁĄCZONA, gdy urządzenie znajduje się w trybie czuwania.

OBSŁUGA

1 Wł./Wył.: Naciśnij przycisk wł./wył., aby włączyć i wyłączyć urządzenie. Przy pierwszym włączeniu urządzenie osusza w sposób ciągły. Sprężarka jest włączana, a silnik wentylatora pracuje na wolnych obrotach. W tym samym czasie zaświeca się znak osuszania, a wyświetlacz cyfrowy pokazuje temperaturę otoczenia. (Gdy wilgotność otoczenia jest mniejsza niż 30%, wyświetlane jest LO, a gdy wilgotność otoczenia jest większa niż 90%, wyświetlane jest HI.)

Tryb: Nacisnąć przycisk trybu, aby ustawić urządzenie w trybie osuszania lub trybie suszenia ubrań. Zaświeci się wybrany znak. 3 Wilgotność: Zadaną wilgotność otoczenia można ustawić, dotykając przycisk wilgotności. (Wartości można ustawić na CO\~40%~50%~60%). W trybie osuszania, naciskając przycisk wilgotności po raz pierwszy, wyświetlacz cyfrowy pokazuje wybraną wartość wilgotności. Naciskając go drugi raz, zmienia ustawienie wartości wilgotności.

Gdy zadana wilgotność otoczenia jest ustawiona np. na 50%, a urządzenie wykrywa, że aktualna wilgotność otoczenia jest większa niż 52% RH (wilgotności względnej), urządzenie uruchamia się. Gdy urządzenie wykrywa, że aktualna

wilgotność otoczenia jest mniejsza niż 48% RH (wilgotności względnej), urządzenie zatrzymuje się. Aby korzystać z funkcji osuszania w sposób ciągły, należy używać ustawienia CO.

Wciskając przycisk wilgotności przez 3 sekundy, wyświetlacz cyfrowy pokazuje temperaturę otoczenia. Po pięciu sekundach wyświetlacz cyfrowy ponownie pokazuje wilgotność otoczenia.

4 Minutnik: Naciskając przycisk minutnika, urządzenie zostaje ustawione do pracy przez 1 godz., 2 godz., 4 godz. lub 9 godz. Gdy używana jest funkcja minutnika, zaświeca się znak minutnika. 5 Pełny zbiornik: Gdy zbiornik na wodę jest pełny, zaświeca się znak pełnego zbiornika. Alarm rozbrzmiewa 10 razy i urządzenie wyłącza się. Po opróżnieniu zbiornika wody i ustawieniu go w prawidłowym położeniu, urządzenie rozpocznie ponownie osuszanie, a sprężarka automatycznie uruchomi się po trzech minutach. 6 Rozmrażanie: Gdy urządzenie w czasie pracy umieszczone jest w pomieszczeniu o niskiej temperaturze otoczenia, powierzchnia parownika może zamarzać. Aby zapewnić normalną pracę urządzenia, jest ono wyposażone w funkcję automatycznego rozmrażania. Gdy urządzenie jest w trakcie rozmrażania, zaświeca się znak rozmrażania.

FILTR POWIETRZA

Osuszacze powietrza wyposażono w 3-warstwowy filtr do oczyszczania powietrza w pomieszczeniu. 3-warstwowy filtr składa się z siatkowego filtra stałego zintegrowanego z kratą, (pakowanego osobno) filtra HEPATM HAF i filtra z węglem aktywnym. Przed rozpoczęciem użytkowania osuszaczy powietrza filtry należy zamontować zgodnie z instrukcją obsługi.

Rys. 7

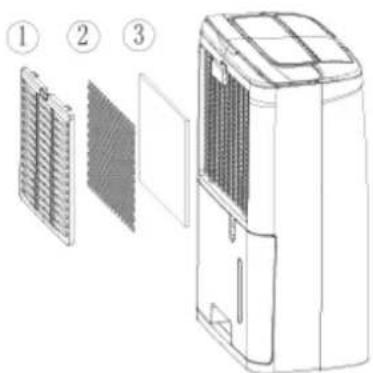

1 Filtr siatkowy (stały); usuwa największe cząsteczki kurzu. 2 Filtr z węglem aktywnym; usuwa zapachy. 3 Filtr HEPATM HAF; usuwa cząsteczki kurzu, sierść zwierząt i bakterie z powietrza.

CZYSZCZENIE, KONTROLA LUB WYMIANA FILTRÓW:

WYJMOWANIE FILTRÓW:

• Wyjmij pojemnik na wodę (patrz: rozdział Odprowadzanie wody i pełny pojemnik na wodę).
• Wyjmij filtr siatkowy (stały), mocno naciskając na górę filtra stałego 2 lub 3 palcami. Filtr stały wygnie się, dzięki czemu dwa haczyki zabezpieczające u góry filtra stałego wyskoczą z odpowiadających im otworów. W tym momencie filtr stały jest odłączony i można go łatwo wyjąć.
• Teraz możesz wyjąć widoczny filtr HEPA™ HAF, a następnie filtr z węglem aktywnym.
• Filtr stały należy czyścić regularnie odkurzaczem, aby zapobiec zablokowaniu przepływu powietrza. Nie wymaga regularnej wymiany.

Aktywny filtr węglowy powinien być czyszczony w momencie, kiedy jest zakurzony, ale wymieniać go należy w tym samym czasie co filtr 3M™ HAF.

UWAGA!

• Nie wolno w żadnym wypadku korzystać z urządzenia bez filtra!
• Włączone urządzenie bez aktywnego filtra węglowego i filtra HEPA™ HAF nie sączy odwilżacz. W tym przypadku niebezpieczne cząsteczki kurzu i pyłków nie będą usuwane.
• Filtry na wymianę dostępne są u Twojego dealera / www.qlima.com

WKŁADANIE FILTRÓW:

• Umieść w osuszaczu nowy filtr HEPA™ i nowy filtr z węglem aktywnym. Najpierw włóż do środka filtr z węglem aktywnym, a następnie filtr HEPA™.
• Dwa dolne haczyki włóż do odpowiednich otworów, a następnie umieść w odpowiednich otworach dwa górne haczyki. Filtr stały należy lekko ugiąć, naciskając na górze filtra stałego 2 lub 3 palcami.

Jeśli świeci się zielona kontrolka filtra pomimo czyszczenia, zresetuj czas serwisowy 168 godzin użytkowania, wskazując czyszczenie filtra. Wystarczy nacisnąć przycisk „timer” i przytrzymać przez 5 sekund, gdy urządzenie pracuje. Kontrolka mignie 5 razy, resetując w ten sposób czas obsługi filtra. Gaśnie zielona kontrolka.

FUNKCJA ODPŁYWU

OPCJA 1 OPRÓŻNIANIE RĘCZNE

Uwagi:

• Nie należy wciągać zbiornika na wodę podczas pracy urządzenia lub tuż po jej zatrzymaniu. W przeciwnym razie może dojść do rozlania wody na podłogę.
• Podczas korzystania ze zbiornika nie należy używać węża. Jeśli wąż jest podłączony, woda będzie wypływać przez niego, a nie do zbiornika.

Rys 3

1 Trzymając za uchwyty na dole zbiornika na wodę, należy wciągnąć go w kierunku wskazanym przez strzałkę. 2 Opróżnić zbiornik, jedną ręką chwytając za uchwyt na dole zbiornika, a drugą za jego górę. 3 Umieść zbiornik ponownie w osuszaczu zgodnie z oznaczeniami.

OPCJA 2 OPRÓŻNIANIE GRAWITACYJNE ZA POMOCĄ WĘŻA

Użyć węża dołączonego do zestawu. 2 Wyciągnij zbiornik z urządzenia zgodnie z instrukcją. 3 Załóż wąż na dyszę i upewnij się, że jest odpowiednio zablokowany.

Rys 5

Rys 6

1 wąż 2 dysza

4 Włóż zbiornik ponownie. Upewnij się, że wąż przechodzi przez otwór wylotowy zbiornika oraz że jest skierowany w dół. Przeciągnij wąż do podłogi, a następnie zakryj jego otwór. Zwróć uwagę, że węża nie należy naciskać, w przeciwnym razie mogą wystąpić problemy z waniem wody.

Rys 7

UWAGA!

Aby ściągnąć wąż, należy przygotować zbiornik na wodę i podstawić go pod dyszę.

CZYSZCZENIE I KONSERWACJA

OSTRZEŻENIE:

• Przed przystąpieniem do czyszczenia należy wyłączyć osuszacz i odłączyć go od źródła zasilania. W przeciwnym razie może dojść do porażenia prądem.
• Osuszacza nie należy myć wodą, ponieważ może dojść do porażenia prądem.
• Do czyszczenia osuszacza nie należy używać substancji łatwopalnych (takich jak rozcieńczalnik lub benzyna).

W przeciwnym razie można go uszkodzić.

Rys 9

Kratka i obudowa

Czyszczenie obudowy:

Jeśli na obudowie zebrał się kurz, należy ściągnąć go przy użyciu miękkiego ręcznika.

Jeśli obudowa jest bardzo brudna (tłusta), należy użyć łagodnego detergentu.

Czyszczenie kratki: Należy skorzystać z odkurzacza lub szczotki.

CZYNNOSCI PO UZYTKOWANIU

• Odłącz od źródła prądu.
• Wyczyść filtr powietrza i obudowę.
• Wyczyść osuszacz z kurzu i brudu.
• Opróżnij zbiornik na wodę.

ROZWIĄZYWANIE PROBLEMÓW

• Przed skontaktowaniem się ze wsparciem technicznym należy wykonać następujące czynności.

Problem	Przyczyna Rozwiązanie
Urzadzenia nie pracije. Nie jest podłaczone zasilanie. PodlącZY wtyczkę do gniaźda siediociego.
Urzadzenia nie osusza. Zbiornik na wodę jest pełen. Usunę wodę ze zbiornika.
	Zbiornik na wodę nie zostal prawidłowowo wymieniony.	Umieść zbiornik na wodę w prawidłowowej pozymycji.
	Zapchany filtr powietrza. Wyncyscić filtr powietrza.
	Temperatura lub wilgotnosć wzygędna w pomieszczeniu, w krórym pracije urzadzenia, jest za niska.	Normalne jest, są urzadzenia nie osusza w tych warunkach.
Osuszania dziala, ale niewystarczajność zmiejejsza wilgotnosć wzygędna.	Pomieszczenie jest za duye. Ziele są stosowanie osusza-cza o wiejszej wydajnosci.
	Istnieje zbyt wiecie zródel wilgotnosci.	Ziele są stosowanie osusza-cza o wiejszej wydajnosci.
	Za duye wentylacja.	Zmiejeść wenyłącę (np. zamknąć okna i drzwi).
Świeci są swiatło serw-sowe.	Gdy okres czasu wymagany do serwisu przykroczy 168 godzin, zaȩwieci są swietlny wskaznik czyszczenia filtra.	Wyncyscić filtr i zresetowyść zegar wskazujucy czas do serwisu.
	Wynczyszczono filtr, ale zegrar wskazujucy czas do serwisu niedzostal zresetowyany	Wcisnagleczyprzymisczegara przy pracujacym urzadzeniu i przy-trzymać go przyez 5 sekund. Wygenerowy zostanie jeder sygnat brzeczyka, a wskaznik czyszczenia filtra mignie 5 razy.

WARUNKI GWARANCJI

Odwilżacz objęty jest dwuletnią gwarancją począwszy od dnia zakupu. W okresie tym wszelkie usterki materiałowe i fabryczne podlegają bezpłatnej naprawie.

Obowiązują przy tym następujące warunki:

• Wszelkie dodatkowe roszczenia, w tym roszczenia odszkodowawcze z racji ewentualnie poniesionych strat, nie będą honorowane.
• Naprawy i wymiany części w okresie gwarancji nie przedłużają okresu gwarancji. Gwarancja traci ważność, jeśli dokonano przeróbek, zastosowano nieoryginalne części lub urządzenie było naprawiane przez osoby trzecie. Części podlegające naturalnemu zużyciu nie podlegają gwarancji. Gwarancja jest ważna po przedstawieniu oryginalnej, prawidłowo wypełnionej karty gwarancyjnej i dowodu zakupu.
• Gwarancja nie obejmuje uszkodzeń spowodowanych nieprawidłową eksploatacją lub niedostosowaniem się do zaleceń instrukcji obsługi.
• Koszty transportu i ryzyko transportu odwilżaczy oraz części zamienne do nich zawsze ponosi kupujący.

W celu uniknięcia niepotrzebnych kosztów zawsze początkowo proponujemy korzystanie z instrukcji obsługi. Jeśli to nie przyniesie rozwiązania problemu, odwilżacz należy oddać do punktu serwisowego.

Nie należy utylizować urządzeń elektrycznych jako nieposortowanych odpadów komunalnych, należy korzystać z oddzielnych pojemników przeznaczonych do tego celu. Prosimy skontaktować się z lokalnymi władzami w celu uzyskania informacji dotyczących dostępnych systemów zbierania odpadów. Jeśli urządzenia elektryczne są utylizowane na wysypiskach, niebezpieczne substancje mogą przedostawać się do wód gruntowych i dostać się do łańcucha żywnościowego, narażając was na pogorszenie zdrowia i samopoczucia. Przy wymianie starych urządzeń na nowe, dostawca jest zobowiązany do zabrania starych urządzeń do utylizacji za darmo. Nie wrzucaj baterii do ognia, ponieważ mogą wybuchnąć lub nastąpić wyciek szkodliwych substancji. Przy wymianie lub utylizacji pilota należy usunąć z niego baterie i utylizować je zgodnie z zasadami prawa, ponieważ są one szkodliwe dla środowiska.

Informacja dotycząca środowiska: To urządzenie zawiera fluorowane gazy cieplarniane objęte treścią protokołu z Kioto, dlatego naprawę klimatyzatora bądź jego montaż zlecić należy fachowcom z autoryzowanego serwisu naprawczego.

Urządzenie to zawiera czynnik chłodniczy R290 w ilości podanej w powyższej tabeli. Czynnika chłodniczego R290 nie należy wprowadzać do atmosfery: R290 jest fluorowanym gazem cieplarnianym o wskaźniku GWP (Global Warming Potential) wynoszącym = 3.

Model		D 610 D 612
Pobór mocy kW		0,21 0,20
Zasilanie V / Hz / Ph		220-240 / ~ 50 / 1 220-240 / ~ 50 / 1
Napiȩcie elektryczne (nom.) A		0,8 0,79
Aktualny bezpiecznik dla PCB 2010 Serie(s), AC250V,T,3,15A or 5A or 6,3A,L
Aktualny bezpiecznik dla 1 PCB 2010 Serie(s), AC250V,T,2,0A,L
Zdolność osuszania (Osuszanie 30°C, 80% RH)ć	L / 24h	10 12
Zdolność osuszania (Osuszanie 27°C, 60% RH)	L / 24h	6,3 6,88
Pojemnosć zbiornika wody L		1,8 1,8
Przepustowość powietrza (nom.)*	m3/h	80	90
Objętość pomieszczenia do*	m3	40 - 65	50 - 75
Zakres temperatur dzialania °C		5 - 35	5 - 35
Automatyczne odszranianie		tak	tak
Regulacja poziomu wilgotność		tak	tak
Typ spreżarki		obrotowy	obrotowy
Rodzaj środka chłodźacego typ/ ilość nałowadowana	r / gr	R290 / 55 gr	R290 / 60 gr
Ciąnienie sssian/ rozladowanie (max.)	MPa	0,75 / 2,16 (2,6)	7,5 / 20,4 (25,8)
Wymiaryaddresses (szer x glęb. wys)	mm	290 x 194 x 478	290 x 194 x 478
Ciezar nettjo Jednostki	kg	10	9,7
Ciezar bruttoaddresses	kg	11 10,6
Poziom halsu *	dB(A)	34	34
Klasa bezpiecznych są odniostki	IP	IP24 IP24

• Służy tylko jako wskazówka

Producent zastrzega sobie prawo do wprowadzania zmian bez uprzedniego zawiadomienia.

1 PRZECZYTAJ NAJPIERW INSTRUKCJĘ OBSŁUGI. 2 W RAZIE WĄTPLIWOŚCI SKONSULTUJ SIĘ ZE SWOIM SPRZEDAWCĄ.

SCHEMAT KOMPONENTÓW

Panel sterowania Płyta powietrzna 3 Uchwyt 4 Przewód zasilający 5 Filtr Zbiornik
