D612 - Luftrenare QLIMA - Gratis bruksanvisning och manual

Produkttyp	Avfuktare (kategori Luftfuktare)
Märke	Qlima
Modell	D612
Mått (B x D x H)	290 x 194 x 478 mm
Nettovikt	9,7 kg
Strömförsörjning	220-240 V ~ 50 Hz, 0,79 A
Effektförbrukning	0,20 kW
Avfuktningskapacitet (30°C, 80% RF)	12 L/24 h
Avfuktningskapacitet (27°C, 60% RF)	6,88 L/24 h
Vattentankens kapacitet	1,8 L
Rekommenderad rumsyta	Upp till 90 m² (nominell)
Behandlad volym	50 - 75 m³
Driftstemperaturområde	5 °C till 35 °C
Relativ luftfuktighet vid drift	40 % till 90 % RF
Köldmedium	R290 (60 g)
Ljudnivå	34 dB(A)
Skyddsklass	IP24
Huvudfunktioner	Avfuktning, torkning av kläder, timer (1/2/4/9 h), justerbar hygrostat (30/40/50/60% RF, kontinuerlig CO), automatisk avfrostning
Filter	Skärmfilter, HAF HEPA™-filter, aktivt kolfilter (3 lager)
Underhåll och rengöring	Rengör skärmfiltret regelbundet; byt HEPA- och kolfilter efter slitage; rengör galler och platta med en mjuk trasa; töm tanken regelbundet
Säkerhet	Automatisk avstängning vid full tank; automatisk avfrostning; kompressorskydd (fördröjd omstart 5 min); jordning obligatorisk
Reservdelar och reparerbarhet	Reservfilter finns hos återförsäljare eller på www.qlima.com; reparationer av kvalificerad fackman (brandfarlig gas R290)
Garanti	2 år från inköpsdatum (enligt villkor)

Vanliga frågor - D612 QLIMA

Vad gör jag om apparaten inte startar?

Kontrollera att kontakten sitter ordentligt i vägguttaget och att strömmen är på. Apparaten måste anslutas till ett jordat uttag.

Varför minskar inte luftfuktigheten?

Det kan bero på en full vattentank, ett igensatt luftfilter, för låg temperatur eller luftfuktighet i rummet, eller att rummet är för stort. Kontrollera dessa punkter och rengör filtret vid behov.

Hur tömmer jag vattentanken?

Dra ut tanken med hjälp av handtaget längst ner, töm vattnet och sätt tillbaka den enligt pilens riktning. Ta inte bort tanken under drift.

Kan jag använda en kontinuerlig avloppsslang?

Ja, du kan använda den medföljande slangen för gravitationsavlopp. Ta bort tanken, skruva fast slangen på munstycket och sätt tillbaka tanken med slangen genom avloppsöppningen. Se till att slangen inte är vikt.

Hur ställer jag in önskad luftfuktighet?

Tryck på knappen 'Luftfuktighet' för att välja mellan värdena 30%, 40%, 50%, 60% eller CO (kontinuerlig). Apparaten stannar när luftfuktigheten når det inställda värdet -2% och startar igen vid +2%.

Vad betyder avfrostningslampan?

Avfrostningslampan tänds när apparaten är i automatiskt avfrostningsläge. Detta sker om omgivningstemperaturen är för låg och förångaren fryser. Kompressorn stannar tillfälligt för att möjliggöra avfrostning.

Hur rengör jag filtren?

Ta bort tanken, sedan skärmfiltret genom att böja det något upptill. Rengör det med dammsugare. HEPA- och kolfiltren tas sedan bort. Skärmfiltret rengörs regelbundet; HEPA- och kolfiltren måste bytas ut med jämna mellanrum.

Hur återställer jag filterrengöringsindikatorn?

När apparaten är igång, tryck på knappen 'Timer' i 5 sekunder. Lampan blinkar 5 gånger och släcks, vilket indikerar att servicetiden har återställts.

Apparaten låter, är det normalt?

En ljudnivå på 34 dB(A) är normal för denna modell. Se till att apparaten står på en plan och stabil yta. Om ljudet är onormalt, kontrollera att inga föremål blockerar gallren.

Vilka är viktiga säkerhetsåtgärder?

Apparaten innehåller brandfarligt köldmedium R290. Punktera inte kylkretsen. Använd endast i rum större än 4 m². Koppla bort innan rengöring. Använd aldrig med förlängningssladd. Lämna reparationer till kvalificerad fackman.

BRUKSANVISNING D612 QLIMA

Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Enheten är avsedd för avfuktning i bostadshus och lämpar sig endast för normala hushållsförhållanden samt inomhus i vardagsrum, kök, badrum och garage. Denna apparat är endast lämplig för jordat eluttag, nätspänning 220-240V / ~50 Hz.

ALLMÄNT

• För optimalt resultat bör apparaten inte placeras nära ett element eller någon annan värmekälla.
• Håll alla fönster stängda för maximal effektivitet.
• Apparatens avfuktningskapacitet varierar med lokalens temperatur och fuktighet. Vid låga temperaturer är det normalt att mindre fukt absorberas.
• Se till att luftfiltret hålls rent. Detta förebygger onödig energiförbrukning och garanterar ett optimalt resultat.
• Om kontakten har varit utdragen ur uttaget startar apparaten först efter fem minuter. Denna automatiska fördröjning skyddar kompressorn.

VIKTIGT

Apparaten MÅSTE alltid kopplas till ett jordat uttag. Om platsens strömförsörjning inte är jordad, får apparaten absolut inte anslutas. Efter anslutning måste apparatens nätkontakt alltid vara lätt åtkomlig. Läs denna bruksanvisning noggrant och följ anvisningarna.

Kontrollera innan du ansluter apparaten att:

Nätspänningen överensstämmer med värdet på typskylten; - Strömförsörjning och nätuttag är lämpliga för apparaten; - Sladdens kontakt passar i uttaget; - Apparaten står på ett jämnt och stadigt underlag.

Låt den elektriska anslutningen kontrolleras av en behörig yrkesperson om du inte är säker på att allt stämmer.

• Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.
• Apparaten är tillverkad enligt CE-säkerhetsnormer. Du bör dock, som med alla elektriska apparater, vara försiktig.
• Luftintagets / utsläppets galler får aldrig täckas över.
• Töm vattenreservoaren innan du flyttar apparaten.
• Låt apparaten aldrig komma i kontakt med kemikalier. Apparaten får aldrig sänkas ner i vätska.
• Stick aldrig in något föremål genom apparatens öppningar.
• Dra alltid först ut nätkontakten ur vägguttaget innan (en del av) apparaten måste rengöras eller bytas ut.
• Anslut ALDRIG apparaten med hjälp av en förlängningssladd. Om inget lämpligt, jordat eluttag finns i närheten, måste ett sådant installeras av en behörig elektriker.

Barn bör övervakas för att garantera att de inte leker med apparaten. - Låt eventuella reparationer alltid utföras av en behörig servicemontör eller av leverantören. Följ underhållsanvisningarna. - Dra alltid ut apparatens nätkontakt ur uttaget när den inte används. - Om elkabeln är skadad måste den bytas ut av tillverkaren, dess kundtjänst eller personer med jämförbara kvalifikationer för att förhindra fara. Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av enheten på ett säkert sätt och förstår riskerna. Barn får inte leka med enheten. - Rengöring och användarunderhåll får inte utföras av barn utan övervakning.

OBS!

• Använd aldrig apparaten om sladden eller nätkontakten är skadad. Låt sladden aldrig klämmas och undvik kontakt med vassa kanter.

OBS!

• Om anvisningarna inte följs kan detta leda till att apparatens garanti förfaller.

Särskild information gällande apparater med köldmediumgas R290 / R32.

• Läs noggrant igenom alla varningar.
• Inga andra verktyg än de som rekommenderas av tillverkningsföretaget ska användas vid avfrostning och rengöring av apparaten.
• Apparaten ska placeras i ett område utan kontinuerliga antändningskällor (till exempel: öppna lågor, gas eller elektriska apparater i drift). Undvik att punktera och bränna.
• Denna apparat innehåller Y g (se klassad märkning på baksidan av enheten) på köldmediumgas R290 / R32.
• R290 / R32 är en köldmediumgas som är i överensstämmelse med de europeiska miljödirektiven. Ingen del av kylkretsen får punkteras. Var uppmärksam på att köldmedier kan vara luktlösa.
• Om apparaten installeras, drivs eller förvaras i ett icke ventilerat område, ska rummet vara utformat för att förebygga ackumulering av köldmedier vid läckage. Detta kan medföra risk för brand eller explosion på grund av antändning av köldmediet orsakad av elektriska värmeanordningar, spisar eller andra antändningskällor.
• Apparaten ska förvaras på ett sådant sätt som förhindrar mekaniskt fel.
• Personer som använder eller arbetar på kylkretsen ska ha lämplig certifiering som utfärdats av en ackrediterad organisation som säkerställer kompetensen vid hantering av köldmediet enligt en specifik utvärdering som erkänts av branschorganisationer.
• Reparationer ska utföras baserat på rekommendationer från tillverkningsföretaget.

Underhåll och reparationer som kräver hjälp från annan behörig personal ska utföras under överinseende av en person som är utbildad i användning av brandfarliga köldmedier.

Apparaten ska installeras, drivas och förvaras i ett rum med en golvyta större än 4m² . Apparaten ska förvaras i ett välventilerat område där rummets storlek motsvarar rummets area som anges för drift.

INSTRUKTIONER FÖR REPARATION AV APPARATER SOM INNEHÅLLER R290 / R32

1 ALLMÄNNA INSTRUKTIONER

Denna instruktionsmanual är avsedd för användning av individer som har tillräcklig teknisk bakgrund av elektriska, elektroniska, köldmedier och mekaniska erfarenheter.

Innan något inledande arbete påbörjas på system som innehåller lättantändliga köldmedier, krävs obligatoriska säkerhetskontroller för att säkerställa att risken för antändning är minimal. För reparation av köldmediumsystemet ska följande försiktighetsåtgärder följas innan något arbete på systemet påbörjas.

1.2 Arbetsrutiner

Arbetet ska genomföras enligt kontrollerade former för att minimera risken för att en lättantändlig gas eller ånga uppträder under arbetets gång.

1.3 Allmänt arbetsområde

All underhållspersonal och andra som arbetar i lokalområdet ska instrueras om arbetets natur som utförs. Arbeta i slutna utrymmen ska undvikas. Området runt arbetsytan ska spärras av. Se till att förhållandena inom området har säkrats genom kontroll av lättantändligt material.

Området ska kontrolleras med en lämplig detektor för köldmedium före och under arbetets gång för att säkerställa att teknikerna är medvetna om den potentiellt brandfarliga atmosfären. Se till att detektorutrustningen för läckage är passande för användning med brandfarliga köldmedier, det vill säga gnistfria, tillräckligt tätade eller explosionssäkra.

1.5 Brandsläckare finns tillgänglig

Vid utförande av heta arbeten på köldmediumutrustning eller tillhörande delar, ska lämplig brandsläckningsutrustning vara tillgänglig till hands. Ha en torr pulver- eller koldioxidsläckare (CO2) närliggande laddningsområdet.

1.6 Inga antändningskällor

Personer som utför arbete i förhållande till ett köldmediumsystem som innebär att man utsätter rörarbete som innehåller eller har innehållit lättantändligt ska inte använda antändningskällor på ett sådant sätt att det kan leda till risk för brand eller explosion. Alla presumtiva antändningskällor, inklusive cigarettrökning, ska hållas tillräckligt långt borta från installationsplatsen, reparation, borttagning och kassering, under vilket lättantändligt köldmedium kan eventuellt släppas ut i det omgivande utrymmet. Innan arbetet kommer igång ska området kring utrustningen undersökas för att säkerställa att det inte finns några brandfaror eller antändningsrisker. Skyltar med "Ingen rökning" ska visas.

1.7 Ventilerat område

Säkerställ att området är uppställt i det fria eller att det är tillräckligt ventilerat innan du tar dig in i systemet eller utför heta arbeten. En grad av ventilation ska finnas att tillgå under perioden då arbetet utförs. Ventilationen ska på ett säkert sätt sprida ut eventuell utsläpp av köldmedium och företrädesvis föra ut det externt i atmosfären.

Där elektriska komponenter byts ut, ska de vara passande för ändamålet och med de korrekta specifikationerna. Tillverkarens riktlinjer för underhåll och service ska alltid följas. Vid minsta tvekan ska du kontakta tillverkarens tekniska avdelning för hjälp. Följande kontrollpunkter ska alltid utföras gällande installationer som använder lättantändliga köldmedier: - storleken på laddningen överensstämmer med rummets storlek) d delarna för köldmediet är installerade;

• ventilationens anordningar och utlopp fungerar väl och är inte blockerade.
• om en indirekt kylkrets används, ska sekundärkretsen kontrolleras för närvaro av köldmedium.
• märkning på utrustningen fortsätter att vara synlig och läsbar. Märkningar och skyltar som är oläsbara ska korrigeras.
• kylrör eller komponenter installerade på en plats där de osannolikt kommer att utsättas för något ämne som kan fräta komponenter som innehåller köldmedium, såvida inte komponenterna är konstruerade av material som i sig är resistenta mot frätning eller är lämpligt skyddade mot att de blir korroderade.

1.9 Kontrollpunkter av elektriska apparater

Reparation och underhåll av elektriska komponenter ska omfatta inledande kontrollpunkter gällande säkerhet och procedurer för kontroll av komponenter. Om ett fel föreligger som kan kompromettera säkerheten, ska ingen strömförsörjning vara ansluten till kretsen tills att den har hanterats på ett tillfredsställande sätt. Om felet inte kan åtgärdas med omedelbar verkan, och det är nödvändigt att fortsätta driften, ska en lämplig temporär lösning användas. Detta ska rapporteras till ägaren av utrustningen så att alla parter är underrättade. De initiala kontrollpunkterna för säkerheten ska omfatta:

• att kondensatorerna är tömda: detta ska ske på ett säkert sätt för att undvika gnistor
• att det inte finns några strömförande komponenter och kabelledningar exponerade under processen för laddning, återställning eller rening av systemet;
• att det finns en kontinuitet i förbindningen mellan enhet och jord.

2 REPARATIONER PÅ TÄTADE KOMPONENTER

2.1 Vid reparationer av tätade komponenter ska alla elektriska förbindelser kopplas från den utrustning som arbetas på före eventuell borttagning av tätade skydd etc. Om det är absolut nödvändigt att ha en strömförsörjning till utrustningen under servicen, ska det finnas en permanent fungerande form av läckagedetektering placerad vid den mest kritiska punkten för att varna om en potentiellt farlig situation. 2.2 När man arbetar med elektriska komponenter, ska särskild uppmärksamhet tas i beaktning för att säkerställa att höljet inte ändras på ett sådant sätt att skyddsnivån påverkas. Detta ska inkludera skador på kablar, alltför många anslutningar, kontakter som inte är konstruerade enligt originalspecifikationerna, eventuella skador på tätningar, felaktig montering av packningsringar, etc.

Se till att apparaten är ordentligt monterad.

Se till att tätningar eller tätningsmaterial inte har försämrats så att de inte längre tjänar sitt syfte att förhindra inträngning av brandfarliga atmosfärer. Reservdelar ska vara i enlighet med tillverkarens specifikationer.

OBS Användningen av tätningsmedel i silikon kan påverka effektiviteten hos vissa typer av detekteringsutrustning för läckage. Egensäkra komponenter behöver inte isoleras innan arbetet påbörjas på dem.

3 REPARERA EGENSAKRA KOMPONENTER

Använd inte permanenta induktiva eller kapacitansbelastningar på kretsen utan att säkerställa att detta inte kommer att överskrida den tillåtna spänningen och strömmen som tillåts för utrustningen som används.

Egensäkra komponenter är den enda typ som kan arbetas på, medan de är igång i närvaro av brandfarlig atmosfär. Testapparaten ska vara korrekt klassad.

Byt endast ut komponenter med delar som anges av tillverkaren. Andra delar kan resultera i antändning av köldmediet i atmosfären från ett läckage.

4 KABLAGE

Kontrollera att kablagen inte utsätts för slitage, korrosion, alltför högt tryck, vibrationer, skarpa kanter eller andra skadliga miljöeffekter. Kontrollen ska också ta i beräkning effekterna av åldrande eller kontinuerliga vibrationer från källor som kompressorer eller fläktar.

5 DETEKTERING AV ANTÄNDLIGA KÖLDMEDIER

Under inga omständigheter ska eventuella antändningskällor användas i sökandet efter eller detektering av köldmedieläckage. En halogenläcksökare (eller någon annan detektor med öppen låga) ska inte användas.

6 METODER FÖR DETEKTERING AV LÄCKAGE

Följande metoder för detektering av läckage anses acceptabla för system som innehåller lättantändliga köldmedier. Elektroniska läcksökare ska användas för att detektera brandfarligt köldmedium, men känsligheten kanske inte är tillräcklig, eller så kan den behöva omkalibreras. (Detektionsutrustning ska kalibreras i ett område fritt från köldmedium.)

Se till att detektorn inte är en potentiell antändningskälla och uppfyller sitt syfte för det använda köldmediet. Detekteringsutrustning för läckage ska konfigureras till en procentandel av LFL för köldmediet och kalibreras till det använda köldmediet och lämplig procentandel av gas (25 % max) bekräftas.

Detektering av läckande vätskor är lämplig för användning med de flesta köldmedier. Dock ska användningen av rengöringsmedel som innehåller klor undvikas eftersom klor kan reagera med köldmediet och korrodera rörledningen i koppar.

Om ett läckage misstänks, ska alla öppna lågor tas bort/släckas.

Om läckage av köldmedium upptäcks och som kräver hårdlödning, ska allt köldmedium återvinnas från systemet eller isoleras (genom att stänga av ventilerna) i en del av systemet bort från läckaget. Syrefritt kväve (OFN) ska sedan spolas genom systemet både före och under processen för hårdlödning.

7 BORTTAGNING OCH EVAKUERING

Vid ingrepp i kylkretsen för att utföra reparationer eller för något annat ändamål, ska konventionella procedurer användas. Det är emellertid viktigt att bästa praxis följs, eftersom antändlighet är en möjlighet. Följande procedur ska följas: töm köldmediet; rensa kretsen med inert gas; evakuera; rena igen med inert gas; öppna kretsen genom att kapa eller hårdlöda.

Det laddade köldmediet ska återvinnas i tilldelade och korrekta cylindrar för återvinning. Systemet ska vara "spolat" med OFN för att göra enheten säker. Denna process kan behöva upprepas ett flertal gånger. Tryckluft eller syre ska inte användas för denna uppgift. Spolning kan uppnås genom att vakuumet i systemet bryts med syrefritt kväve och fortsätter att fyllas tills arbetstrycket uppnåtts. Därefter ventileras det ut till atmosfären och slutligen dras ner till ett vakuum. Denna process bör upprepas tills inget köldmedium finns kvar i systemet.

När den slutliga laddningen av syrefritt kväve (OFN) används, ska systemet avluftas ner till atmosfärstryck för att arbete ska kunna utföras. Denna åtgärd är absolut viktig om hårdlödning på rörsystemet ska ske. Kontrollera att uttaget till vakuumpumpen inte ligger nära några antändningskällor och att det finns gott om ventilation.

8 PROCEDUR FÖR LADDNING

Förutom konventionella procedurer för laddning, ska följande krav följas. Säkerställ att förorening av olika köldmedier inte uppstår vid användning av utrustning för laddning. Slangar och ledningar ska vara så korta som möjligt för att minimera den mängd köldmedium som finns i dem. Cylindrarna ska hållas i upprätt läge. Se till att köldmediumsystemet är jordat innan du laddar systemet med köldmedium. Märk systemet när laddningen är klar (om den inte redan är). Extrem skötsel ska iakttas för att inte överfylla köldmediumsystemet. Innan du laddar systemet ska det provtryckas med syrefritt kväve (OFN). Systemet ska testas för läckage när laddningen är slutförd men innan idrifttagning. Ett uppföljningstest av läckage ska utföras innan du lämnar platsen.

9 IDRIFTTAGANDE

Innan denna procedur utförs är det viktigt att teknikern är helt bekant med utrustningen och alla detaljer.

God praxis rekommenderas gällande återvinning av alla köldmedier på ett säkert sätt. Innan uppgiften utförs, ska ett prov på oljan och köldmediet tas, i det fall att en analys krävs före återanvändning av återvunnet köldmedium. Det är viktigt att 4 GB ström är tillgänglig innan uppgiften påbörjas.

a) Bekanta dig med utrustningen och dess funktioner. b) Isolera det elektriska systemet. c) Innan du försöker med denna procedur, ska du se till att: Mekanismhanteringsutrustning är, om så krävs, tillgänglig för hantering av cylindrar med köldmedium. d) All personlig skyddsutrustning är tillgänglig och används korrekt. Processen för återvinning övervakas hela tiden av en kompetent person. e) Utrustning för återvinning och cylindrar uppfyller gällande standarder. f) Nedsugning av köldmediumsystemet, om möjligt. g) Om ett vakuum inte är möjligt, ska ett grenrör framställas så att köldmediet kan avlägsnas från olika delar av systemet. h) Se till att cylindern är belägen på skalorna före återvinning. i) Starta maskinen för återvinning och arbeta enligt tillverkarens instruktioner.

j) Överfyll inte cylindrarna. (Högst 80 % laddad vätskevolym). k) Överskrid inte cylinderns maximala arbetstryck, även temporärt. l) När cylindrarna är fyllda på rätt sätt och processen är slutförd, ska du se till att cylindrarna och utrustningen snabbt plockas bort från platsen och alla isoleringsventiler på utrustningen är stängda. m) Återvunnet köldmedium får inte laddas i ett annat köldmediumsystem om det inte har rengjorts och kontrollerats.

10 MÄRKNING

Utrustningen ska märkas som anger att den har varit tagen ur drift och tömts på köldmedium. Märkningen ska vara daterad och signerad. Se till att det finns märkning på utrustningen som anger att utrustningen innehåller lättantändligt köldmedium.

11 ÅTERSTÄLLA

När köldmediet töms från ett system, antingen för service eller avveckling, rekommenderas det god praxis för att allt köldmedium töms säkert. Vid överföring av köldmediet till cylindrar, ska du se till att endast lämpliga cylindrar för återvunnet köldmedium används. Säkerställ att rätt antal cylindrar för att hålla det totala systemet för laddningen finns tillgänglig. Alla cylindrar som ska användas betecknas för det återvunna köldmediet och märks för det köldmediet (dvs speciella cylindrar för återvinning av köldmedium). Cylindrarna ska vara kompletta med tryckavlastningsventil och tillhörande avstängningsventiler i gott skick. Tomma cylindrar för återvinning evakueras och om möjligt nedkylda innan återvinning sker.

Utrustningen för återvinning ska vara i god fungerande ordning med en uppsättning instruktioner om den utrustning som finns till hands och ska vara lämplig för återvinning av lättantändligt köldmedium. Dessutom ska en uppsättning kalibrerade vågar finnas tillgängliga och i gott skick. Slangarna ska vara kompletta med läckagefria frånkopplingsbara kopplingar och i gott skick. Innan du använder maskinen för återvinning, ska du säkerställa att den är i tillfredsställande skick, har underhållits ordentligt och att alla tillhörande elektriska komponenter är täta för att förhindra antändning i händelse av utsläpp av köldmedium. Kontakta tillverkaren vid tveksamheter.

Det återvunna köldmediet ska returneras till leverantören av köldmedium i korrekt cylinder för återvinning och relevant avfallshantering. Blanda inte köldmediet i enheter för återvinning och särskilt inte i cylindrar.

Om kompressorer eller kompressoroljor ska tas bort, se till att de har evakuerats till en acceptabel nivå som säkerställer att lättantändligt köldmedium inte ligger kvar i smörjmedlet. Processen för evakuering ska utföras innan kompressorn återförs till leverantörerna. Endast elektrisk uppvärmning till kompressorenheten ska användas för att accelerera denna process. När oljan töms från ett system, ska det utföras på ett säkert sätt.

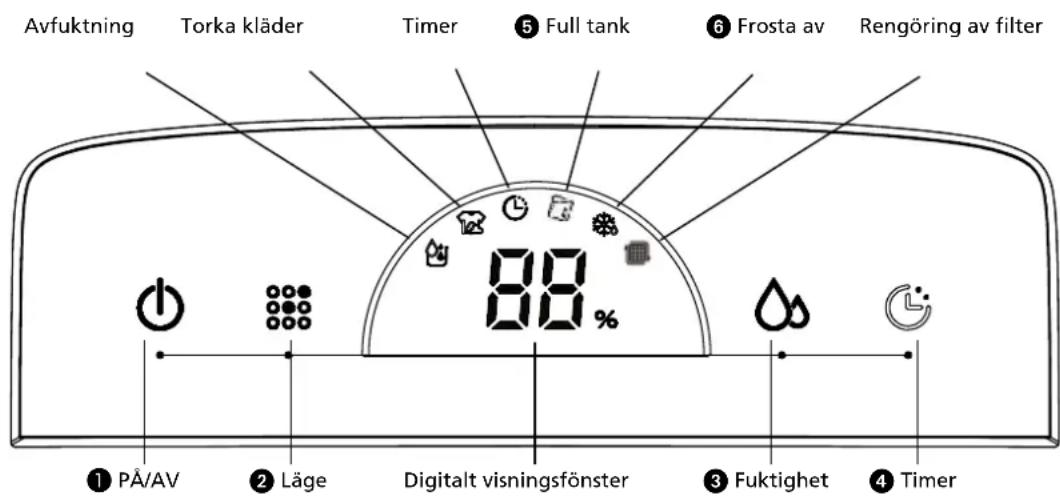

KONTROLLPANEL

Lägsta omgivande driftsförhållanden: 5°C / 40% relativ luftfuktighet. - Högsta omgivande driftsförhållanden: 35°C / 90% relativ luftfuktighet.

OBS!

Vattenhinken måste installeras korrekt för att avfuktningsapparaten ska fungera. - Ta inte bort hinken medan apparaten är i drift. - Om du vill använda dräneringsslangen för att tömma vatten, ska du installera slangen enligt avsnittet "Dräneringsmetod". - Varje gång du trycker på knappen på kontrollpanelen kommer den att ge ut ett "PIP"-ljud. När du slår på apparaten, är körindikatorn ON (PÅ). Körindikatorn är avstängd (OFF) i standby-läge.

DRIFT

PÅ/AV: Tryck på på/av-knappen när du ska slå av enheten. När enheten slås på för första gången, avfuktar den kontinuerligt. Kompressorn är påslagen och fläktmotorn körs vid låg hastighet. Samtidigt tänds symbolen för avfuktning och det digitala visningsfönstret BB visar den omgivande fuktigheten. (När den omgivande fuktigheten är mindre än 30%, visar den LO (LÅG), när fuktigheten är större än 90%, visar den HI (HÖG).) Läge: Tryck på lägesknappen för att ställa in enheten i avfuktningsläge eller läget torka kläder. Den valda teckensymbolen tänds. Fuktighet: Den begärda omgivande luftfuktigheten kan ställas in genom att trycka på knappen fuktighet (värden kan ställas in på CO~40%~50%~60%). I avfuktningsläge, när du trycker på knappen fuktighet första gången, visar det digitala visningsfönstret det valda fuktighetsvärdet. När du trycker den en andra gång, ändras inställningen för fuktighetsvärdet.

När den begärda omgivande fuktigheten, t.ex. är satt till 50% och enheten detekterar att den aktuella omgivande fuktigheten är högre än 52% RH, startar enheten; när enheten detekterar att den nuvarande omgivningens fuktighet är lägre än 48% RH, stannar enheten. För kontinuerlig avfuktning använd inställning CO.

När du trycker på knappen avfuktning i fem sekunder, visar det digitala visningsfönstret BB omgivningstemperaturen. Efter fem sekunder återgår det digitala visningsfönstret BB till att visa den omgivande luftfuktigheten.

Timer: Genom att trycka på timer-knappen ställs enheten in för att köra ~1tim~2tim~4tim-eller 9tim. När timerfunktionen används, tänds teckensymbolen. Full tank: När vattentanken är full, tänds symbolen för full tank; ett alarm ljuder 10 gånger och enheten stängs ner. Efter att ha tömt vattentanken och satt tillbaka den i korrekt läge, fortsätter enheten att avfukta när kompressorn startar automatiskt efter tre minuter. 6 Avfrostning: När enheten placerad i ett rum med en låg omgivningstemperatur under drift, kan ytan på förångaren bilda frost, för att säkerställa normal drift av enheten är den försedd med en automatisk avfrostningsfunktion. När enheten frostar av, tänds symbolen för avfrostning.

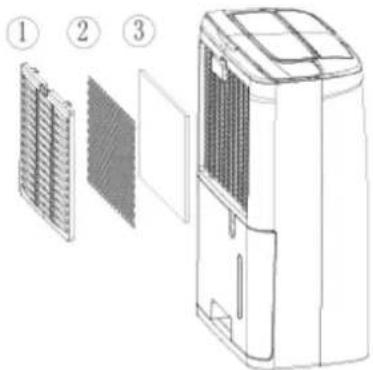

LUFTFILTER

Avfuktarna har ett filterpaket med tre lager för att rengöra den cirkulerande rumsluften. Filterpaketet med tre lager består av ett nätfilter och ett (separat förpackat) HEPA™ HAF-filter och ett aktivt kolfilter. De har filtren måste placeras enligt instruktionerna innan avfuktarna används.

Bild 7

1 Nätfilter som avlägsnar stora dammpartiklar. 2 Aktivt kolfilter som avlägsnar odörer. HEPA™ HAF-filter som filtrerar bort skadliga partiklar ur luften, till exempel pollen, bakterier, hudflingor från djur och damm.

RENGÖRA, KONTROLLERA ELLER BYTA FILTER:

BORTTAGNING AV FILTRET:

• Ta bort vattentanken (se avsnitt VATTENDRÄNERING OCH FULL VATTENTANK).
• Ta ut nätfiltret genom att trycka hårt på den övre delen med 2 eller 3 fingrar. Nätfiltret böjs och de två fästkrokarna på den övre delen av nätfiltret kan lossas från hålen. Nätfiltret är nu bortkopplat och kan enkelt tas bort.
• Ta ut HEPA™ HAF-filtret och det aktiva kolfiltret som nu är synliga.

Nätfiltret måste rengöras regelbundet med en dammsugare för att undvika att luftflödet blockeras. Regelbundet byte behövs inte.

Nytt filter

Byte av filtret rekommenderas.

Det aktiva kolfiltret kan om det är dammigt rengöras med en dammsugare, men måste alltid bytas ut tillsammans med HEPA™ HAF-filtret.

ANMÄRKNINGAR

• Använd apparaten aldrig utan gallerfiltret!
• Bruk av apparaten utan aktivt kolfilter och/eller HEPA™ HAF-filter är inte skadligt för avfuktaren. I så fall avlägsnas dock inte de hälsofarliga partiklarna.
• Nya filterpaket kan erhållas hos återförsäljaren / www.qlima.com

SÄTT I FILTER:

• Sätt i det nya HEPA™-filtret och det nya aktiva kolfiltret. Det aktiva kolfiltret innerst, HEPA™-filtret ytterst.
• Placera de 2 nedre krokarna i de avsedda hålen, sätt i de övre krokarna i de avsedda hålen. Nätfiltret måste böjas lite grann, genom att du trycker på den övre delen av det med 2 eller 3 fingrar.

Om lampan till det gröna filtret förblir tänd trots rengöring, ska servicetiden återställas till 168 timmars användning vilket indikerar rengöring av filtret. Tryck helt enkelt på "timer"-knappen i 5 sekunder medan enheten är i drift. Indikatorlampan blinkar 5 gånger, och återställer således servicetiden för filtret. Den gröna lampan släcks.

DRÄNERINGSALTERNATIV

ALTERNATIV 1 TÖM MANUELLT

Observera:

• Ta inte bort hinken när apparaten är i drift eller har precis stannat. Annars kan det leda till att vatten rinner ut på golvet.
• Använd inte slangen om du använder vattenhinken för att samla in vatten. När slangen är ansluten, kommer vattnet att tömmas genom den i stället för hinken.

Bild 3

1 Håll i handtaget längst ned i vattenhinken och dra ut den efter pilens riktning.

Bild 4

2 Töm hinken genom att ta tag i handtaget i undersidan av skopan med ena handen och greppa tag i toppen på skopan med andra handen. 3 Sätt tillbaka hinken i avfuktningsapparaten enligt pilens riktning.

Bild 5

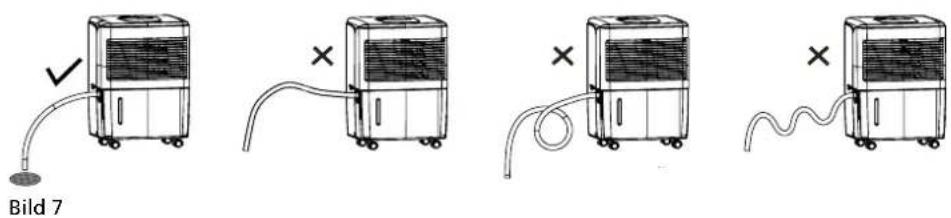

ALTERNATIV 2 DRÄNERINGSSLANG

1 Använd slangen som medföljde förpackningen. 2 Ta bort hinken från apparaten enligt anvisningarna. 3 Trä in dräneringsslangen på munstycket och kontrollera att den är ordentligt fastsatt.

dräneringsslangen 2 munstycket

4 Sätt tillbaka hinken. Kontrollera att dräneringsslangen är ansluten till hinkens dräneringshål och är riktad nedåt. Led slangen till golvbrunnen och täck sedan hålet med ett lock. Observera att dräneringsslangen får inte vara intryckt. Annars kan vatten inte tömmas.

OBS!

När du vill ta bort dräneringsslangen, förbered ett kärl för att samla vatten från munstycket.

RENGÖRING OCH UNDERHÅLL

VARNING:

• Innan rengöring, stäng av avfuktaren och koppla bort strömmen. Annars finns det risk för elstöt.
• Tvätta inte avfuktaren med vatten, annars är det risk för elstöt.
• Använd inte flyktig vätska (som förtunningsmedel eller bensin) för att rengöra avfuktaren.

Annars kommer det att skada apparatens utseende.

1

Galler och hölje

För att rengöra höljet:

När det finns damm på höljet, använd en mjuk handduk för att damma av den; När höljet är mycket smutsigt (fettigt), använd milt rengöringsmedel för att rengöra den.

För att rengöra gallret: Använd en dammsugare eller borste.

Bild 9

VÅRD EFTER AVSLUTAD SÄSONG

• Koppla bort strömmen.
• Rengör luftfilter och hölje.
• Ta bort damm och föremål från avfuktningsapparaten. Töm vattenhinken.

FELSÖKNING

• Kontrollera följande innan du kontaktar teknisk support.

Problem Orsak Lösning
Enheten fungerar inte. Strömmen är inte ansluten. Sätt i kontakten i vägguttaget.
Enheten avfuktar inte. Vattenbehällaren är full. Häll ut vattnet frän behällaren.
Vattenbehällaren har inte sats tillbaka korrekt.		Placera vattenbehällaren i korrekt länge.
Luftfiltret är igentäppt. Rengör luftfiltret.
Temperaturen eller den relativa fuktigheten i rummet)där enheten är i drift är for lög.		Det är normalt für apparaten som inte avfuktar under dessaforalllanden
Avfuktaren fungerar, men minskar den relativa luftfuktigheten otillräckligt.	Rummet är for stort. Vi rekommenderar atten avfuktare med störrekapacitet används.
	Det finns alltför fönga källortill fukt.	Vi rekommenderar atten avfuktare med störrekapacitet används.
	Det finns allt for mycketventilation.	Minska ventilationen (texstäng fönster och dörrar.)
Servicelampan är tänd. När servicitiden när 168 timar,tänds indicatorlampan for filterrengöring.		Rengör filtret och äterställservicetimern.
Filtret har rengjorts, men servicetimern har inte Återställts		När maskinen arbetar,tryck påknappen timer i 5 sekunder.När servicitiden när 168 timar,tänds indicatorlampan forfilterrengöring.

GARANTIVILLKOR

För avfuktaren gäller två års garanti från inköpsdatum. Inom denna period åtgärdas alla material- och fabriksfel kostnadsfritt.

Härvid gäller följande regler:

• Inga andra anspråk på skadeersättning godtas, inklusive följdskador.
• Reparation eller byte av delar inom garantiperioden leder inte till förlängning av garantin.
• Garantin förfaller om ändringar har gjorts, andra än originaldelar har monterats eller reparationer har utförts av utomstående.
• Komponenter som är utsatta för normalt slitage täcks inte av garantin.
• Garantin gäller endast med avlämnande av det ursprungliga, daterade inköpskvittot, detta kvitto får inte ha ändrats på något sätt.
• Garantin gäller inte för skada till följd av bristande skötsel eller handhavande som avviker från bruksanvisningen.
• Kostnader och risker vid försändelse av avfuktaren eller dess delar är alltid förköparens räkning.

För att förebygga onödiga kostnader rekommenderar vi att du alltid först läser bruksanvisningen noggrant. Om detta inte leder till en lösning, ska apparaten lämnas in hos återförsäljaren för reparation.

Kassera ej elektriska apparater som osorterat avfall; använd separata insamlingsanläggningar. Kontakta dina lokala myndigheter för information om tillgängliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller på soptippar kan hälsofarliga ämnen läcka ut i grundvattnet och komma in i näringskedjan, vilket kan skada din hälsa och ditt välbefinnande. När du byter ut gamla apparater mot nya är återförsäljaren enligt lag skyldig att ta tillbaka din gamla apparat för kassering utan extra kostnader. Släng inte batterier i elden där de kan explodera eller ge ifrån sig farliga vätskor. Om du byter ut eller förstör fjärrkontrollen, ta bort batterierna och kasta bort dem i enlighet med gällande föreskrifter eftersom de är skadliga för miljön.

Miljöinformation: Denna utrustning innehåller fluorerade växthusgaser som omfattas av Kyoto-avtalet. Den får endast servas eller monteras isär av auktoriserade personer.

Denna utrustning innehåller R290-köldmedium i den mängd som anges i tabellen ovan. Släpp inte ut R290 i atmosfären: R290 är en fluorerad växthusgas med ett GWP (Global Warming Potential) = 3

TEKNISKA SPECIFIKATIONER

Model D 610 D 612
Strömforbrukning (nom / max)	kW	0,21	0,20
Nätspänning V / Hz / Ph 220-240 / ~ 50 / 1 220-240 / ~ 50 / 1
Strömstyrka A 0,8 0,79
Nuvarande säkring für PCB 2010 Serie(s), AC250V, T,3,15A or 5A or 6,3A,L
Nuvarande säkring für 1 PCB		2010 Serie(s), AC250V, T,2,0A,L
Avfuktningskapacitet (avfuktning vid) 30°C, 80% RH	L / 24h	10	12
Avfuktningskapacitet (avfuktning vid) 27°C, 60% RH	L / 24h	6,3	6,88
Volym vattenreservoir	L	1,8	1,8
Luftflöde (nom.) *	m³/h	80	90
Für lokaler upp till *	m³	40 - 65	50 - 75
Driftstemperatur	°C	5 - 35	5 - 35
Automatisch avfrostning		ja	ja
Hygrostat ja	ja
Kompresssortyp		roterande	roterande
Mängd / typ kylmedel	r / gr	R290 / 55 gr	R290 / 60 gr
Tryck intag / utsläpp (max.)	MPa	0,75 / 2,16 (2,6)	7,5 / 20,4 (25,8)
Dimensioner (b x d x h)	mm	290 x 194 x 478	290 x 194 x 478
Nettovikt	kg	10	9,7
Bruttovikt	kg	11	10,6
Ljudtrycksnivå *	dB(A)	34	34
Skyddsklass	IP	IP24	IP24

• avsett som riktlinje

Tillverkaren förbehåller sig rätten att införa ändringar utan föregående meddelande

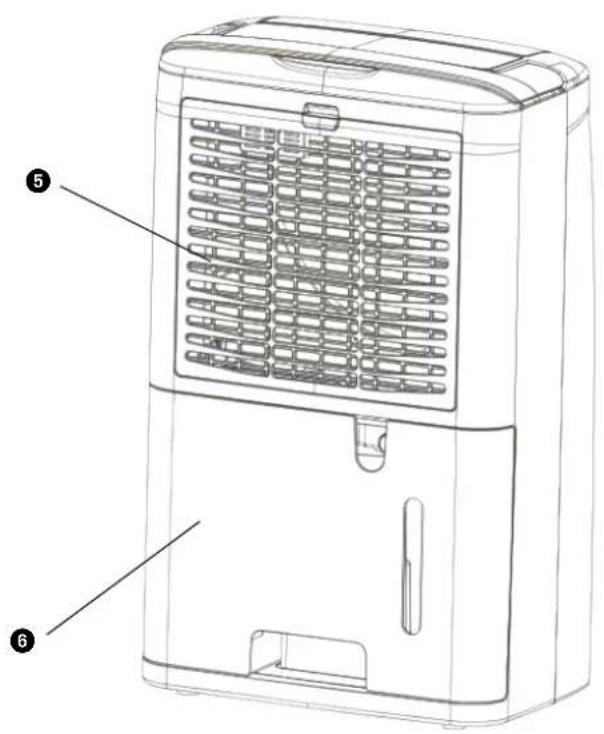

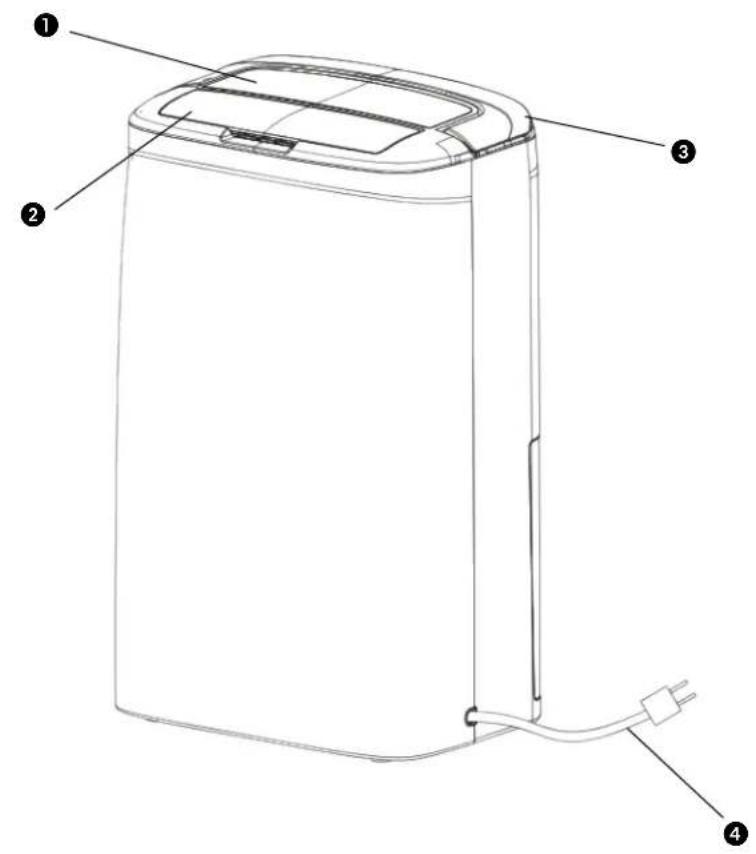

DIAGRAM ÖVER KOMPONENTER
