D612 - Humidificador QLIMA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Deshumidificador (categoría Humidificador)
Marca	Qlima
Modelo	D612
Dimensiones (L x P x A)	290 x 194 x 478 mm
Peso neto	9,7 kg
Alimentación	220-240 V ~ 50 Hz, 0,79 A
Potencia absorbida	0,20 kW
Capacidad de deshumidificación (30°C, 80% HR)	12 L/24 h
Capacidad de deshumidificación (27°C, 60% HR)	6,88 L/24 h
Capacidad del depósito de agua	1,8 L
Superficie de habitación recomendada	Hasta 90 m² (nominal)
Volumen tratado	50 - 75 m³
Rango de temperatura de funcionamiento	5 °C a 35 °C
Humedad relativa de funcionamiento	40 % a 90 % HR
Refrigerante	R290 (60 g)
Nivel sonoro	34 dB(A)
Clase de protección	IP24
Funciones principales	Deshumidificación, secado de ropa, temporizador (1/2/4/9 h), higrostato ajustable (30/40/50/60% HR, continuo CO), descongelación automática
Filtros	Filtro de pantalla, filtro HAF HEPA™, filtro de carbón activado (3 capas)
Mantenimiento y limpieza	Limpiar el filtro de pantalla regularmente; reemplazar filtros HEPA y carbón según desgaste; limpiar la rejilla y la placa con un paño suave; vaciar el depósito regularmente
Seguridad	Parada automática depósito lleno; descongelación automática; protección del compresor (reinicio diferido 5 min); conexión a tierra obligatoria
Piezas de repuesto y reparabilidad	Filtros de repuesto disponibles en el distribuidor o en www.qlima.com; reparaciones por un profesional cualificado (gas inflamable R290)
Garantía	2 años a partir de la fecha de compra (bajo condiciones)

Preguntas frecuentes - D612 QLIMA

¿Qué hacer si el aparato no se enciende?

Compruebe que el enchufe está correctamente insertado en la toma de corriente y que hay alimentación. El aparato debe estar conectado a una toma con conexión a tierra.

¿Por qué no disminuye la humedad?

Esto puede deberse a un depósito de agua lleno, un filtro de aire obstruido, una temperatura o humedad demasiado baja en la habitación, o una habitación demasiado grande. Compruebe estos puntos y limpie el filtro si es necesario.

¿Cómo vaciar el depósito de agua?

Tire del depósito hacia afuera usando el asa situada en la parte inferior, vacíe el agua, luego vuelva a colocarlo siguiendo la flecha. No retire el depósito durante el funcionamiento.

¿Puedo usar una manguera de drenaje continuo?

Sí, puede usar la manguera suministrada para un drenaje por gravedad. Retire el depósito, enrosque la manguera en la boquilla, luego vuelva a colocar el depósito pasando la manguera por el orificio de drenaje. Asegúrese de que la manguera no esté doblada.

¿Cómo ajustar la humedad deseada?

Presione el botón 'Humedad' para elegir entre los valores 30%, 40%, 50%, 60% o CO (continuo). El aparato se detiene cuando la humedad alcanza el valor ajustado -2% y se reinicia al +2%.

¿Qué significa el indicador de descongelación?

El indicador de descongelación se enciende cuando el aparato está en ciclo de descongelación automática. Esto ocurre si la temperatura ambiente es demasiado baja y el evaporador se congela. El compresor se detiene temporalmente para permitir la descongelación.

¿Cómo limpiar los filtros?

Retire el depósito, luego el filtro de pantalla doblando ligeramente la parte superior. Límpielo con aspiradora. Los filtros HEPA y de carbón se retiran después. El filtro de pantalla se limpia regularmente; los filtros HEPA y de carbón deben reemplazarse periódicamente.

¿Cómo restablecer el indicador de limpieza del filtro?

Cuando el aparato está en marcha, presione el botón 'Temporizador' durante 5 segundos. El indicador parpadeará 5 veces y se apagará, indicando que el tiempo de servicio se ha restablecido.

El aparato hace ruido, ¿es normal?

Un nivel sonoro de 34 dB(A) es normal para este modelo. Asegúrese de que el aparato esté sobre una superficie plana y estable. Si el ruido es anormal, compruebe que ningún objeto obstruya las rejillas.

¿Cuáles son las precauciones de seguridad importantes?

El aparato contiene gas refrigerante R290 inflamable. No perfore el circuito frigorífico. Utilice únicamente en una habitación de más de 4 m². Desenchufe antes de limpiar. No use nunca con un alargador. Confíe las reparaciones a un profesional cualificado.

MANUAL DE USUARIO D612 QLIMA

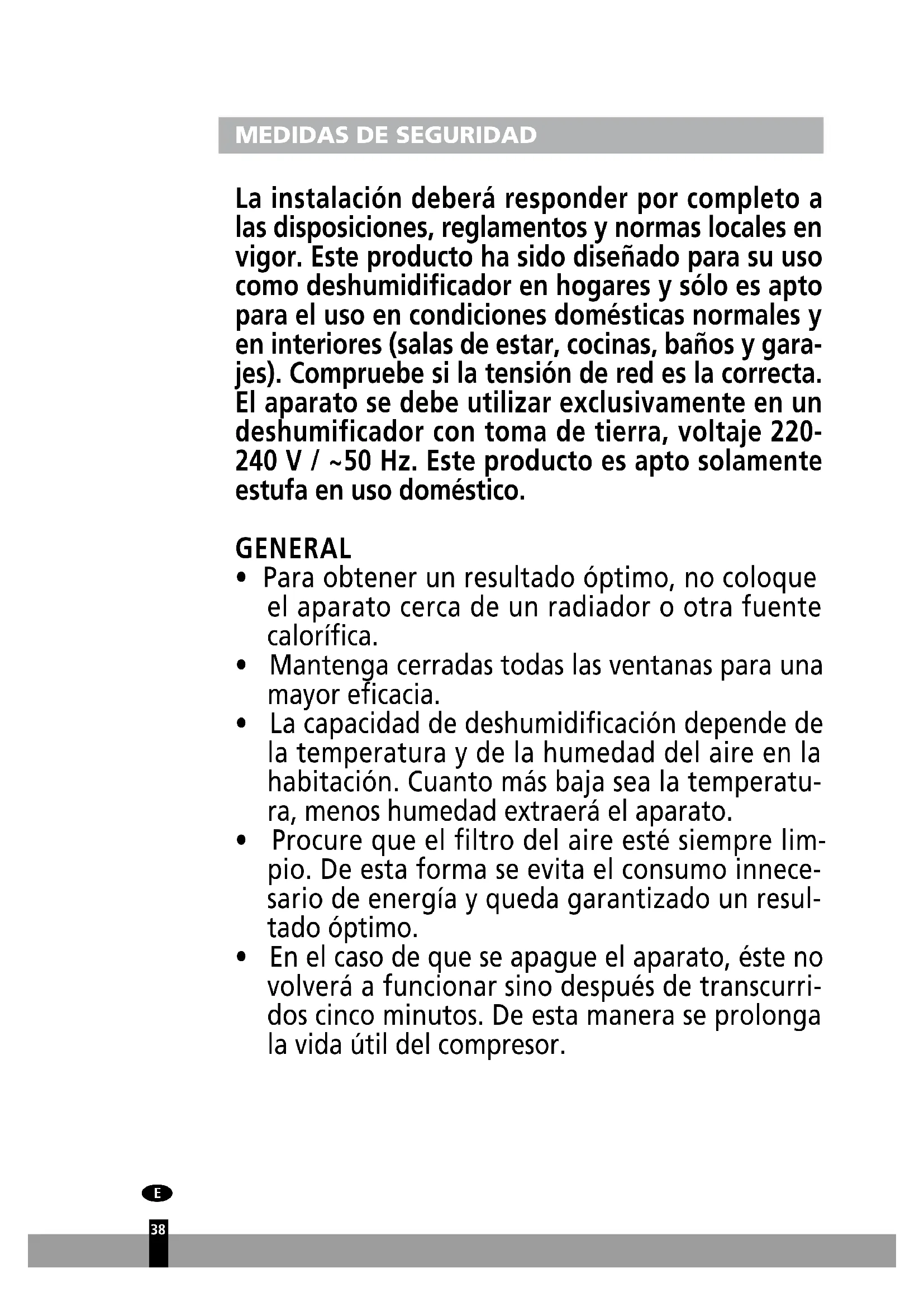

La instalación debe cumplir por completo con las disposiciones, reglamentos y normas locales en vigor. Este producto ha sido diseñado para su uso como deshumidificador en hogares y solo es apto para el uso en condiciones domésticas normales y en interiores (salas de estar, cocinas, baños y garajes). Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un deshumidificador con toma de tierra, voltaje 220-240 V / ~50 Hz. Este producto es apto solamente para uso doméstico.

GENERAL

• Para obtener un resultado óptimo, no coloque el aparato cerca de un radiador u otra fuente calorífica.
• Mantenga cerradas todas las ventanas para una mayor eficacia.
• La capacidad de deshumidificación depende de la temperatura y de la humedad del aire en la habitación. Cuanto más baja sea la temperatura, menos humedad extraerá el aparato.
• Procure que el filtro del aire esté siempre limpio. De esta forma se evita el consumo innecesario de energía y queda garantizado un resultado óptimo.
• En el caso de que se apague el aparato, este no volverá a funcionar sino después de transcurridos cinco minutos. De esta manera se prolonga la vida útil del compresor.

IMPORTANTE

El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el aparato. Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es de la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro de que todo está en orden.

• Este aparato no debe ser utilizado por personas (incluyendo niños) con capacidades físicas, mentales o sensoriales reducidas, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Este aparato ha sido fabricado según las normas de seguridad CE. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada de aire y/o de salida de aire.
• Previo al transporte del aparato, vacíe siempre el depósito de agua.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• No sumerja nunca en agua el aparato.
• No inserte objetos en las aberturas del aparato.
• Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algunos componentes.
• Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, debe ser instalado por un electricista calificado.
• Se deben vigilar a los niños para asegurar que no jueguen con el aparato. Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio calificado o por su distribuidor. Observe las instrucciones de mantenimiento.
• Desenchufe siempre el aparato cuando éste no se utilice.
• Como medida de precaución y si el cable de alimentación estuviera dañado, hay que sustituirlo en el fabricante, su servicio de atención al cliente o personas con una cualificación similar.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
• Los niños no deben usar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.

¡ATENCIÓN!

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.

¡ATENCIÓN!

• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.

Información específica sobre aparatos con gas refrigerante R290 / R32.

• Lea con atención todas las advertencias.
• Cuando descongele y limpie el aparato, no use herramientas distintas de las recomendadas por el fabricante.
• El aparato debe colocarse en un área sin fuentes constantes de ignición (por ejemplo: llamas vivas, aparatos de gas o eléctricos en funcionamiento). No perfore ni queme.
• Este aparato contiene Y g (compruebe la etiqueta de voltaje en la parte posterior de la unidad) de gas refrigerante R290 / R32.
• El R290/R32 es un gas refrigerante que cumple con las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito refrigerante. Debe ser consciente de que los refrigerantes no tienen olor.
• Si el aparato se instala, se usa o se guarda en un área no ventilada, la sala debe estar diseñada para evitar la acumulación de fugas de refrigerante que pueda dar lugar a un riesgo de incendio o explosión debido a la ignición del refrigerante causada por calefactores eléctricos, estufas u otras fuentes de ignición.
• El aparato debe guardarse de tal modo que se evite fallo mecánico.
• Las personas que usen o trabajen con el circuito refrigerante deben tener una certificación adecuada emitida por un organismo acreditado que garantice la competencia en el manejo de refrigerantes según una evaluación específica reconocida por las asociaciones del sector.
• Las reparaciones deben realizarse basándose en las recomendaciones del fabricante.

El mantenimiento y la reparación que requieran la asistencia de otro personal cualificado deben realizarse bajo la supervisión de una persona especializada en el uso de refrigerantes inflamables.

El aparato debe instalarse, operarse y almacenarse en una habitación que tenga un área de suelo superior a 4 m². El aparato deberá almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al área de la habitación especificada para la operación.

INSTRUCCIONES PARA REPARAR APARATOS CON R290 / R32

1 INSTRUCCIONES GENERALES

Este manual de instalación está dirigido al uso por parte de personas con conocimientos adecuados de electricidad y electrónica, así como experiencia en refrigerantes y mecánica.

1.1 Comprobar el área

Antes de empezar a trabajar en sistemas con refrigerantes inflamables se precisan comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para reparar el sistema de refrigeración, se deben observar las siguientes precauciones antes de trabajar en el sistema.

1.2 Procedimiento de trabajo

El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de un gas o vapor inflamable cuando se trabaja.

1.3 Área general de trabajo

Todo el personal de mantenimiento y otros trabajadores del área local deben recibir instrucciones sobre la naturaleza del trabajo que se realiza. Debe evitarse el trabajo en espacios cerrados. El área en torno al espacio de trabajo debe seccionarse. Asegúrese de que las condiciones del área son seguras mediante control del material inflamable.

1.4 Comprobar la presencia de refrigerante

El área debe comprobarse con un detector de refrigerante adecuado previamente y durante el trabajo, para garantizar que el técnico es consciente de atmósferas potencialmente inflamables. Asegúrese de que se emplea equipo adecuado de detección de fugas para su uso con refrigerantes inflamables, p. ej., sin chispas, bien sellado o intrínsecamente seguro.

1.5 Presencia de extintores

Si se debe realizar algún trabajo con calor en el equipo de refrigeración o en cualquier parte asociada, debe disponerse de extintores adecuados a mano. Cuente con un extintor de polvo seco o de CO2 en el área de trabajo.

1.6 Sin fuentes de ignición

Ninguna persona que realice un trabajo relacionado con un sistema de refrigeración que implique la exposición a cualquier conducto que contenga o haya contenido refrigerante inflamable debe usar alguna fuente de ignición de forma que pueda provocar riesgo de fuego o explosión. Todas las posibles fuentes de ignición, incluyendo cigarrillos encendidos, deben mantenerse lo suficientemente lejos del lugar de la instalación, reparación, retirada y eliminación, durante los cuales pueda liberarse refrigerante inflamable al área circundante. Antes de realizar el trabajo, debe garantizarse que el área en torno al equipo a inspeccionar no tiene riesgos inflamables o de ignición. Se deben colocar señales de "No fumar".

1.7 Área ventilada

Asegúrese de que el área es abierta o está ventilada de forma adecuada antes de acceder al sistema o realizar cualquier trabajo con fuego. Un cierto grado de ventilación debe continuar durante el tiempo en que se realice el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y repelerlo preferiblemente a la atmósfera.

1.8 Comprobaciones del equipo de refrigeración

Si se cambian componentes eléctricos, deben ajustarse al objetivo y a las especificaciones correctas. Deben seguirse en todo momento las directrices de mantenimiento y reparación del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener asistencia. Las siguientes comprobaciones corresponden a las instalaciones con refrigerantes inflamables:

• La carga de refrigerante se ajusta al tamaño de la habitación cuando se instalan las partes que contienen refrigerante.
• La maquinaria y las salidas de ventilación se deben operar de forma adecuada y no se deben obstruir.
• Si se usa un circuito refrigerante indirecto, deben comprobarse el circuito secundario por si hubiera refrigerante.
• El marcado del equipo debe seguir siendo visible y legible. Las señales y etiquetas ilegibles deben corregirse.
• Los conductos o componentes de refrigeración se instalan en una posición en la que sea improbable que se expongan a cualquier sustancia que pueda corroer los componentes que contienen el refrigerante, a menos que esos componentes estén hechos de materiales que resistan inherentemente esta corrosión o que estén debidamente protegidos contra esta corrosión.

1.9 Comprobaciones de dispositivos eléctricos

La reparación y el mantenimiento de los componentes eléctricos debe incluir una comprobación inicial de seguridad así como los procedimientos de inspección de componentes. Si existe un defecto que pueda comprometer la seguridad, no debe conectarse el circuito al suministro eléctrico hasta que se haya tratado satisfactoriamente. Si este defecto no puede corregirse inmediatamente, pero es necesario continuar con la operación, se debe emplear una solución adecuada. Esto debe comunicarse al propietario del equipo de forma que todas las partes sean informadas. Las comprobaciones iniciales de seguridad incluyen:

• que los condensadores estén descargados: esto debe realizarse de forma segura para evitar la posibilidad de chispazos;
• que no haya componentes y cableado eléctricos expuestos durante la carga, recuperación o purga del sistema;
• que haya continuidad en la toma de tierra.

2 REPARACIONES DE COMPONENTES SELLADOS

2.1 Durante las reparaciones de componentes sellados, todos los suministros eléctricos deben desconectarse del equipo en el que se trabaja antes de retirar cualquier carcasa sellada, etc. Si es absolutamente necesario tener suministro eléctrico en el equipo durante el servicio, se debe ubicar permanentemente una detección de fugas en el punto más crítico para avisar en caso de una situación potencialmente peligrosa. 2.2 Se debe prestar especial atención a lo siguiente para garantizar que al trabajar en componentes eléctricos, la carcasa no se altera de tal forma que se vea afectado el nivel de protección. Esto puede incluir daño a los cables, un número excesivo de conexiones, terminales sin las especificaciones originales, daño en los sellos, ajustes incorrectos de los sellos, etc.

Asegúrese de que el aparato se ha montado de forma segura.

Asegúrese de que los sellos o los materiales de sellado no se han degradado de forma que no sirvan al objetivo de prevención del acceso de atmósferas inflamables. Las partes de sustitución deben adaptarse a las especificaciones del fabricante.

NOTA: El uso de sellante de silicona puede inhibir la efectividad de algunos tipos de equipo de detección de fugas. Los componentes intrínsecamente seguros no deben aislarse antes de trabajar con ellos.

3 REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS

No aplique cualquier energía inductiva permanente o capacitiva al circuito sin asegurarse de que no supera el voltaje permitido y la corriente permitida para el equipo en uso.

Los componentes intrínsecamente seguros son los únicos tipos que pueden trabajarse mientras se dé la presencia de una atmósfera inflamable. El test del aparato debe realizarse con el voltaje correcto.

Sustituya los componentes únicamente con las partes especificadas por el fabricante. Otras partes pueden dar lugar a la ignición del refrigerante a la atmósfera debido a una fuga.

4 CABLEADO

Compruebe que el cableado no está sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. La comprobación también debe tener en cuenta los efectos del tiempo o la vibración continua de fuentes como compresores o ventiladores.

5 DETECCIÓN DE REFRIGERANTES INFLAMABLES

Bajo ninguna circunstancia se deben emplear fuentes potenciales de ignición para buscar o detectar fugas de refrigerante. No se debe emplear una antorcha de haluro (o cualquier otro detector que use llama viva).

6 MÉTODOS DE DETECCIÓN DE FUGAS

Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que contienen refrigerante inflamable. Se deben usar detectores de fugas inflamables para detectar refrigerante inflamable, pero puede que la sensibilidad no sea adecuada, o precise una recalibración. (El equipo de detección debe calibrarse en un área sin refrigerante).

Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante usado. El equipo de detección de fugas debe fijarse en un porcentaje del LFL del refrigerante y debe calibrarse para el refrigerante empleado y se confirme el porcentaje de gas adecuado (25% máximo).

Los fluidos de detección de fugas son adecuados con la mayoría de refrigerantes, pero el uso de detergentes que contengan cloro debe evitarse ya que el cloro puede reaccionar con el refrigerante y corroer los conductos de cobre.

Si hay sospechas de una fuga, todas las llamas vivas deben quitarse/apagarse.

Si se halla una fuga de refrigerante que requiera soldadura fuerte, deben recuperarse o aislarse todo el refrigerante del sistema (cerrando las válvulas) en una parte del sistema remota de la fuga. Debe purgarse el nitrógeno libre de oxígeno (OFN) al sistema tanto antes como durante el proceso de soldadura fuerte.

7 RETIRADA Y EVACUACIÓN

Cuando se acceda al circuito del refrigerante para realizar reparaciones -o para cualquier otro objetivo- deben usarse procedimientos convencionales. No obstante, es importante seguir las buenas prácticas ya que la inflamabilidad es una consideración. Deben respetarse los siguientes procedimientos: recuperar el refrigerante; purgar el circuito con gas inerte, evacuar; purgar de nuevo con gas inerte; abrir el circuito mediante corte o soldadura fuerte.

La energía del refrigerante debe recuperarse en las bombonas de recuperación adecuadas. La planta debe descargarse con OFN para asegurar la unidad. Puede que este proceso deba repetirse varias veces. No debe usarse aire comprimido u oxígeno para esta tarea. La descarga debe conseguirse abriendo el vacío de la planta con OFN y siguiendo hasta rellenar hasta que se consiga la presión de trabajo, expulsarlo a la atmósfera y finalmente volver al vacío. Puede que este proceso deba repetirse hasta que no haya refrigerante en la planta.

Cuando se use la energía final de OFN, el sistema debe airearse con la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en los conductos. Asegúrese de que la calidad de la bomba de vacío no esté cerca de ninguna fuente de ignición y que haya ventilación disponible.

8 PROCEDIMIENTOS DE CARGA

Además de los procedimientos convencionales de carga, deben seguirse los siguientes procedimientos. Asegúrese de que la contaminación de distintos refrigerantes no se produce cuando use el equipo de carga. Las mangueras y las líneas deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen. Las bombonas deben mantenerse en posición vertical. Asegúrese de que el sistema de refrigeración está conectado antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga está completa (si no está preparado). Debe prestarse especial atención para no rellenar en exceso el sistema de refrigeración. Antes de recargar el sistema, se debe probar la presión con OFN. Debe comprobarse si hay fugas en el sistema tras la finalización de la carga pero antes de la puesta en servicio. Se debe realizar una prueba de fugas antes de dejarlo en su ubicación.

9 DESACTIVACIÓN

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté totalmente familiarizado con el equipo y sus características.

Es una buena práctica recomendada que todos los refrigerantes se recobren de forma segura. Antes de realizar la tarea, se deben tener muestras de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante reclamado.

Es esencial que la corriente 4 GB esté disponible antes de comenzar la tarea.

a) Familiarícese con el equipo y su uso. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que: hay disponible equipo de manejo mecánico, si se requiere, para el manejo de bombonas de refrigerante. d) Todo el equipo de protección personal está disponible y debe usarse correctamente; el proceso de recuperación debe supervisarlo una persona competente en todo momento. e) El equipo de recuperación y las bombonas se adecúan a los estándares adecuados. f) Evacúe el sistema de refrigerante si es posible. g) Si el vacío no es posible, use un colector para que se pueda retirar el refrigerante desde varias partes del sistema. h) Asegúrese de que el sistema se ubica en las escalas antes de realizar la recuperación. i) Encienda la máquina de recuperación y úsela según las instrucciones del fabricante. j) No rellene demasiado las bombonas. (No más del 80% del volumen de carga líquida). k) No supere la presión máxima de trabajo de la bombona, incluso temporalmente. l) Cuando se hayan rellenado las bombonas correctamente y el proceso se haya terminado, asegúrese de que las bombonas y el equipo se retiran de las instalaciones a la mayor brevedad y que todas las válvulas de aislamiento del equipo están cerradas. m) No debe cargarse el refrigerante recuperado en otra planta de refrigeración a menos que haya sido limpiado y comprobado.

10 ETIQUETADO

El equipo debe etiquetarse indicando que ha sido desactivado y vaciado de refrigerante. La etiqueta debe llevar fecha y firma. Asegúrese de que hay etiquetas en el equipo indicando que este contiene refrigerante inflamable.

11 RECUPERACIÓN

Cuando se retire el refrigerante de un sistema, ya sea para puesta en servicio o desactivación, es una buena práctica recomendada que todo el refrigerante se saque de forma segura. Cuando se transfiera el refrigerante a las bombonas, asegúrese de que se usan bombonas adecuadas para la recuperación del refrigerante. Asegúrese de que hay disponible un número de bombonas adecuado para albergar todo el sistema. Todas las bombonas que se empleen están diseñadas para el refrigerante recuperado, y están etiquetadas para este refrigerante (p. ej., bombonas especiales para la recuperación de refrigerante). Las bombonas deben completarse con la válvula de liberación de presión y válvulas de apagado en buen estado. Las bombonas de recuperación vacías se recuperan y, si es posible, se enfrían antes de la recuperación.

El equipo de recuperación debe estar en buenas condiciones, con una serie de instrucciones sobre el equipo, y debe ser adecuado para la recuperación de los refrigerantes inflamables. Además, debe haber disponible un juego de escalas calibradas de peso y en buenas condiciones. Las mangueras deben completarse con acoples de desconexión sin fugas y en buenas condiciones. Antes de usar una máquina de recuperación, compruebe que está en buenas condiciones, se ha conservado bien y que cualquier componente eléctrico asociado está sellado para prevenir la ignición en caso de liberación de refrigerante. Consulte al fabricante en caso de duda.

El refrigerante recuperado debe devolverse al proveedor del refrigerante en la bombona de recuperación adecuada, y debe prepararse la Nota de Transferencia de Residuos adecuada. No mezcle refrigerantes de unidades de recuperación y especialmente aquellos en bombonas.

Si se deben retirar aceite de un compresor o compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para garantizar que el refrigerante inflamable no permanece con el lubricante. El proceso de evacuación debe llevarse a cabo antes de devolver el compresor a los proveedores. Sólo se emplea el curado eléctrico al compresor para acelerar este proceso. Cuando se drene el aceite desde un sistema, debe realizarse de forma segura.

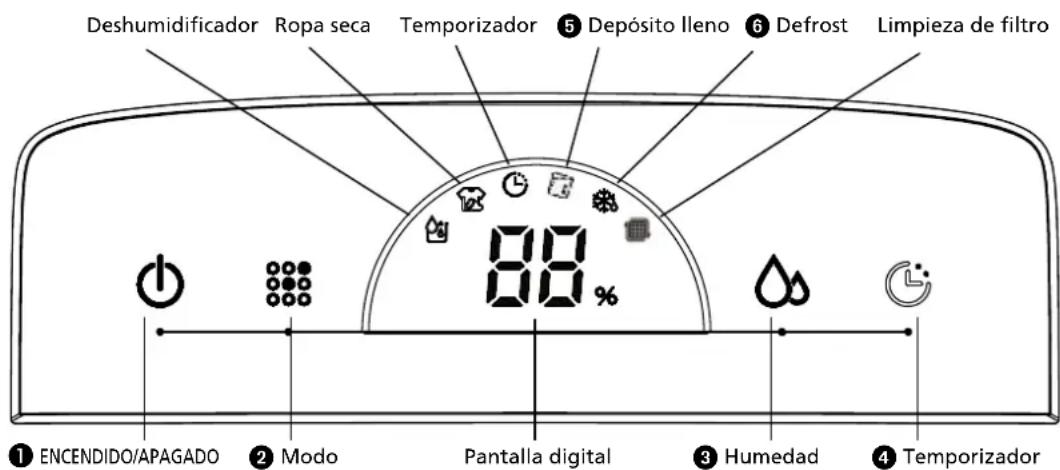

PANEL DE CONTROL

• Temperatura ambiente mínima requerida para la operación: 5°C / 40% humedad relativa.
• Temperatura ambiente máxima permitida para la operación: 35°C / 90% humedad relativa.

NOTA!

• El recipiente para el agua debe estar correctamente instalado a fin de que el deshumidificador pueda funcionar.
• No retire el recipiente para el agua mientras el aparato esté en funcionamiento.
• Si desea usar una manguera para el desagüe del agua, debe insertar la manguera tal como se describe en la sección "opciones de desagüe".
• Cada vez que se presiona un botón de función en el panel de control se emitirá un sonido de pitido.
• Al encender la unidad, el indicador de funcionamiento muestra ON. El indicador de funcionamiento no se muestra OFF en el modo de espera.

FUNCIONAMIENTO

ENCENDIDO/APAGADO: Presione el botón on/off para encender o apagar la unidad. Al encender la unidad por primera vez, deshumidificará de forma constante. El compresor se encenderá y el motor del ventilador irá despacio. Al mismo tiempo, el símbolo del deshumidificador se encenderá, y la pantalla digital mostrará la humedad ambiental. (Si el valor de humedad ambiental es menor al 30%, aparecerá LO, si el valor es superior al 90%, aparecerá HI.) 2: Presione el botón modo para ajustar la unidad en modo deshumidificador o en modo ropa seca. El símbolo seleccionado se iluminará. 3 Humedad: La humedad ambiental deseada puede seleccionarse tocando el

botón de humedad (Puede establecer valores para CO~40%~50%~60%). En modo deshumidificador, presionando por primera vez el botón humedad, la pantalla digital mostrará el valor de humedad seleccionado. Al presionarlo por segunda vez, cambiará la configuración del valor de humedad.

Si establece una humedad ambiental de por ej. 50% y la unidad detecta que la humedad ambiental real es mayor al 52% RH, la unidad se inicia. En caso de que la humedad ambiental sea menor al 48% RH, la unidad se detendrá. Para una deshumidificación constante use la configuración CO.

Si presiona el botón de humedad durante cinco segundos, la pantalla digital mostrará la temperatura ambiental. Después de cinco segundos, la pantalla digital mostrará la humedad ambiental.

4 Temporizador : Presionando el botón temporizador la unidad funciona durante 1h 2h 4h· o9h . Cuando la referencia temporizador esté en uso el símbolo del temporizador se iluminará. Depósito lleno : Si el depósito de agua está lleno, la señal se iluminará. Una alarma sonará 10 veces y la unidad se apagará. Una vez vaciado el depósito de agua y colocado en la posición correcta, la unidad continúa la deshumidificación tres horas después de que el compresor funcione de forma automática. Defrost : Al colocar la unidad en una habitación con una temperatura ambiental baja, la superficie del evaporador podrá congelarse, para garantizar el normal funcionamiento, el aparato tiene provisto de referencia automática de descongelación. Si la unidad está descongelando, la señal defrost se iluminará.

FILTRO DE AIRE

Los deshumidificadores están provistos de un paquete de filtros de 3 capas para limpiar el aire que circula en la habitación. El paquete de filtros de 3 capas consiste en un filtro tamiz y (embalado por separado) un filtro HEPA™ HAF y un filtro de carbón activo. Estos filtros deben montarse conforme a las instrucciones antes de hacer funcionar el deshumidificador.

Fig 2

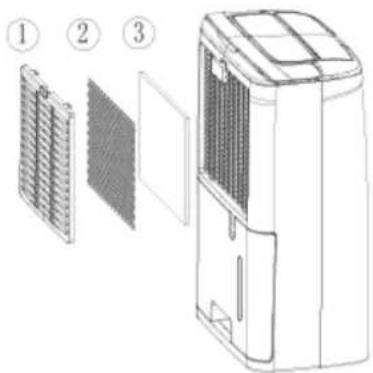

1 Filtro tamiz; para eliminar las partículas de polvo más grandes. 2 Filtro de carbón activo; para captar los malos olores. 3 Filtro HAF de HEPA™; para eliminar del aire las partículas perjudiciales para la salud, como polen, bacterias, escamas animales y polvo.

PARA LIMPIAR, INSPECCIONAR O CAMBIAR LOS FILTROS:

SACAR LOS FILTROS:

• Saque el depósito de agua (véase el capítulo DRENAJE DE AGUA & DEPÓSITO LLENO)
• Saque el filtro tamiz ejerciendo presión en la parte superior del filtro de pantalla con 2 o 3 dedos. El filtro tamiz se arqueará y los dos ganchos de sujeción en la parte superior del mismo PODRÁN ser SACADOS de los orificios. El filtro tamiz ha sido desbloqueado y puede sacarse con facilidad.
• Saque los filtros HEPA™ HAF y de carbón activo, los cuales son visibles ahora.

El filtro tamiz debe limpiarse periódicamente con una aspiradora para evitar que se bloquee el flujo del aire. No hace falta sustituirlo periódicamente.

Filtro nuevo

Se recomienda cambiar el filtro.

El filtro de carbono activo puede limpiarse con un aspirador cuando tenga polvo, pero tiene que cambiarse al mismo tiempo que el filtro HEPA™ HAF.

¡NOTA!

• No utilice nunca el aparato sin el filtro de malla.
• Utilizar el aparato sin el filtro de carbono activo y/o sin el filtro HEPA™ HAF no produce ningún tipo de daño al deshumidificador. En este caso, no se eliminarán las partículas nocivas.
• Los recambios de filtros se encontrarán disponibles en su distribuidor / www.qlima.com.

MONTAJE DE FILTROS NUEVOS:

• Monte el nuevo filtro HEPA™ y el nuevo filtro de carbón activo. El filtro de carbón activo en el extremo inferior de la máquina y el filtro HEPA™ en el extremo exterior del equipo.
• Coloque los 2 ganchos inferiores en los orificios correspondientes, y vuelva a colocar los dos ganchos superiores en los orificios correspondientes. El filtro debe arquearse un poco. Para ello, ejerza presión sobre la parte superior del filtro con 2 o 3 dedos.

Si la luz verde del filtro permanece encendida antes de la limpieza, restablezca el tiempo de servicio de 168 horas de uso que indica la limpieza del filtro.

Simplemente presione el botón "timer" (temporizador) durante 5 segundos con la unidad en funcionamiento bajo. La luz indicadora parpadeará 5 veces, restableciendo así el tiempo de limpieza del filtro. La luz verde se apagará.

OPCIONES DE DESAGÜE

OPCIÓN 1. VACIADO MANUAL

Notas:

• No retire el recipiente con el aparato en funcionamiento o justo después de haberlo apagado.

De lo contrario, algo de agua podrá gotear en el suelo.

• No utilice la manguera si está utilizando el recipiente para recoger el agua. Cuando la manguera está conectada, el agua se drenará a través de ella en vez de en el recipiente.

1 Sujete el extremo del asa del cubo de agua y extráigalo siguiendo la dirección de la flecha. 2 Vacíe el cubo sujetando con firmeza el asa en el fondo con una mano mientras sujeta la parte superior del cubo con la otra. 3 Vuelva a colocar el recipiente en el deshumidificador siguiendo la dirección de la flecha.

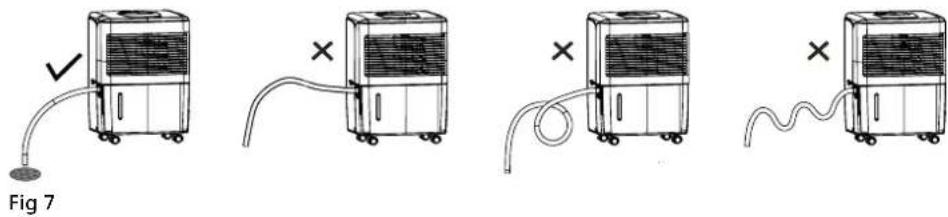

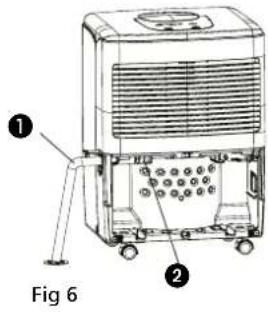

OPCIÓN 2. DESAGÜE POR GRAVEDAD MEDIANTE MANGUERA

1 Utilice la manguera suministrada en el paquete. 2 Retire el recipiente del aparato siguiendo las instrucciones. 3 Conecte la manguera de desagüe a la boquilla y verifique que esté asegurada firmemente.

1 manguera 2 boquilla

4 Vuelva a colocar el recipiente. Verifique que la manguera de desagüe pase a través del agujero de drenaje del recipiente y que esté dirigida hacia abajo. Lleve la manguera al sumidero del suelo y cubra el agujero con una tapa. Preste atención a fin de evitar que la manguera de desagüe quede presionada, en caso contrario el agua no podrá drenar.

¡NOTA!

Al momento de retirar la manguera de desagüe, ponga a mano un recipiente para recoger el agua que pueda salir por la boquilla.

ADVERTENCIA:

• Antes de proceder a la limpieza, apague el deshumidificador y desconéctelo de la toma de corriente. En caso contrario, se podrán producir descargas eléctricas.
• No lave el deshumidificador con agua ya que podrían producirse descargas eléctricas.
• No utilice líquidos volátiles (tales como thinner o gasolina) para limpiar el deshumidificador.

De lo contrario, podría dañarse el aspecto del aparato.

Fig 8

1 Rejilla y carcasa

Limpieza de la carcasa:

Si se observa polvo sobre la superficie de la carcasa, utilice un paño suave para quitarlo; si la carcasa está muy sucia (grasosa), utilice un detergente suave para su limpieza.

Limpieza de la rejilla: Utilice una aspiradora o un cepillo.

CUIDADOS TRAS UNA TEMPORADA DE UTILIZACIÓN

• Desconectar el suministro eléctrico.
• Limpiar el filtro y la carcasa.
• Limpiar el polvo y cualquier obstrucción del deshumidificador. Vaciar el recipiente para el agua.

SOLUCIÓN DE PROBLEMAS

• Compruebe lo siguiente antes de contactar con el servicio técnico.

Problema Causa Soluciones
Launidad no funciona. La electricidad no está conectada.	Enchufe el cable en la toma de corriente.
Launidad no deshumidificata.	El contentedor de agua está lleno.	Retire el agua del contentedor.
	El contentedor de agua no se ha reemplazado correctamente.	C Coloque el contentedor de agua en la posicion correcta.
	El filtro de aire está obstruido. Limpie el filtró de aire.
	La temperatura o laHUDuidad relativa en la habitación donde está el aparato es demasiado baja.	Es normal que launidad no deshumidificué en estas conditiones
El deshumidificador funciona, pero reduce laHUDuidad relativa de forma insufiente.	La habitación es demasiado grande.	Recomendamos usar el deshumidificador con una mayor capacidad.
	Haydemasiadas fuentes deHUDidad.	Recomendamos usar el deshumidificador con una mayor capacité.
	Haydemasiada ventilación. Reduzca la ventilación (por ej. ciderre ventanas y puertas).
La luz de servicios está encendida	Cuando el tiempo de serviceionna lega a las 168 h, se encenderá la luz del indicator para limpiar el filtró.	Cambie el filtró y restablezca el temporizador del servicei.
	Se haimbledon el filtró, pero el temporizador del servicei no se ha restablecido.	Cuando funciona el aparato, pulse el botón del temporizador durante 5segundos. Sonará laalarma una vez y la luz del indicator para limpiar el filtró parpádeará 5vces.

GARANTÍA

El aparato tiene una garantía de dos años a partir de la fecha de adquisición. Durante este periodo todos los defectos de material y de fabricación serán subsanados gratuitamente.

A estos efectos, rigen las siguientes condiciones:

• Se excluye toda reclamación de indemnización, incluso por daños indirectos.
• La reparación o el reemplazo de componentes no supone una ampliación del periodo de garantía.
• La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el deshumidificador.
• Componentes sujetos a desgaste normal quedan excluidos de la garantía.
• La garantía se aplicará únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
• La garantía no cubre los daños causados por una utilización contraria a la descrita en

este manual de instrucciones o por un uso negligente.

• Los gastos de envío y los riesgos del envío del deshumidificador o piezas de este, correrán en todos los casos a cargo del comprador.

A fin de evitar costes innecesarios, le recomendamos que lea con atención las instrucciones de uso. Si el manual no ofrece una solución, lleve el deshumidificador a su distribuidor para su ulterior reparación.

No deseche ningún dispositivo electrónico junto a los residuos habituales.

Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si un dispositivo electrónico se desecha en un vertedero o basurero no adecuado, una sustancia peligrosa puede filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga económica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.

Información medioambiental: Este equipo contiene gases fluorados de invernadero cubiertos por el Protocolo de Kioto. Los problemas de mantenimiento y de desmontaje quedan reservados a personal con formación al respecto.

Este equipo contiene el refrigerante R290 en la cantidad indicada en la tabla arriba expuesta. No ventilar R290 en la atmósfera. R290 es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 3

ESPECIFICACIONES TÉCNICAS

Modelo D 610 D 612
Consumo de energia (nom / max)	kW	0,21	0,20
Voltaje V / Hz / Ph 220-240 / ~ 50 / 1	220-240 / ~ 50 / 1
Intesidad de corriente A 0,8 0,79
Fusible actual para PCB 2010 Serie(s), AC250V,T,3,15A or 5A or 6,3A,L
Fusible actual para 1 PCB 2010 Serie(s), AC250V,T,2,0A,L
Deshumidificación (Valor de des-humidificación en litres por 24 horas con unaHUDad rela-tiva del 80% y una temperatura 30 °C)	L / 24h	10	12
Deshumidificación (Valor de des-humidificación en litres por 24 horas con unaHUDad rela-tiva del 60% y una temperatura 27 °C)	L / 24h	6,3	6,88
Capacidad depósito	L	1,8	1,8
Flujo de aire (nom.) *	m³/h	80	90
Superficie del recinto *	m³	40 - 65	50 - 75
Rango de funcionaimiento	°C	5 - 35	5 - 35
Descongelación		si	si
Higrostáto		si	si
Tipo de compresor		de rotación	de rotación
Liquido refrigerante type / peso	r / gr	R290 / 55 gr	R290 / 60 gr
Presion aspiración / descarga (max.)	MPa	0,75 / 2,16 (2,6)	7,5 / 20,4 (25,8)
Dimensiones (a x a x p)	mm	290 x 194 x 478	290 x 194 x 478
Neto peso unidad	kg	10	9,7
Bruto peso unidad	kg	11	10,6
Nivel de presión sonora *	dB(A)	34	34
Clase de protección unidad	IP	IP24	IP24

• A usar como indicación

El fabricante se reserva el derecho de introducir modificaciones sin previo aviso.

1 LEA PRIMERO ESTAS INSTRUCCIONES DE USO. 2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

ESQUEMAS DE LOS COMPONENTES

DIAGRAMAS DE COMPONENTES

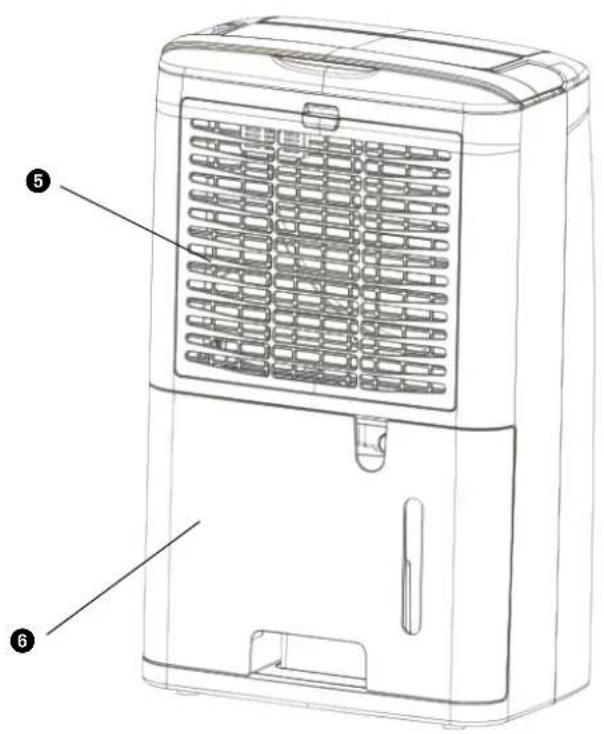

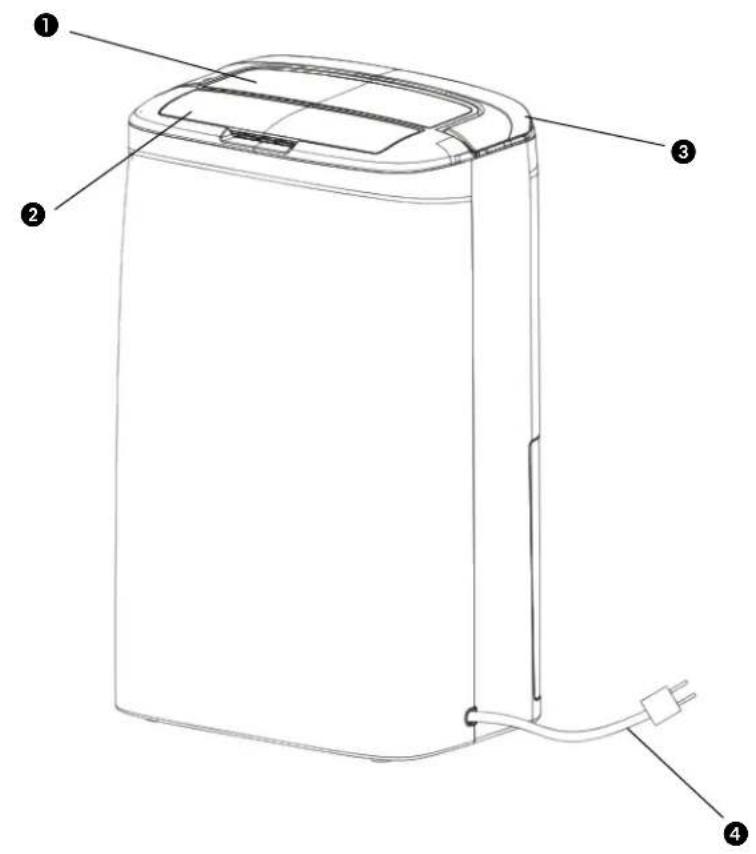

Panel de control 2 Placa de aire 3 Asa Cable de alimentación 5 Filtro 6 Depósito

1.3 Área de trabajo general

2 REPARACIONES DE COMPONENTES SELLADOS
