Tipo de producto	Deshumidificador
Marca	Qlima
Modelo	D 210
Dimensiones (L x A x Al)	276 x 185 x 480 mm
Peso neto	9,5 kg
Alimentación eléctrica	220-240 V / 50 Hz / 1 Ph
Potencia absorbida	280 W
Capacidad de deshumidificación (30°C, 80% HR)	10 L/24h
Capacidad de deshumidificación (27°C, 60% HR)	5 L/24h
Capacidad del depósito de agua	2 L
Tipo de compresor	De pistón (alternativo)
Refrigerante	R290, 45 g
Rango de temperatura de funcionamiento	5 °C a 35 °C
Nivel sonoro	41 dB(A)
Clase de protección	IPX0
Fusible	2A / 250V
Funciones principales	Encendido/Apagado, ajuste de higrostato (30-90% en pasos de 5%), temporizador programable (0-24h), evacuación continua
Mantenimiento y limpieza	Limpiar el filtro de aire regularmente (aspiración o lavado con agua tibia y detergente suave). Limpiar el depósito con agua fría o tibia sin detergentes agresivos.
Seguridad	Parada automática depósito lleno, protección del compresor (arranque diferido 3 min), conexión a tierra obligatoria, uso de gas refrigerante inflamable R290
Piezas de repuesto y reparabilidad	Depósito de agua, filtro de aire lavable, sensor de temperatura de tubería (reemplazable)
Información general	Garantía 2 años. Uso en interiores solamente. Superficie de habitación recomendada: 40-60 m³/h (volumen tratado). No utilizar en un baño.

Preguntas frecuentes - D 210 QLIMA

¿Cómo encender el deshumidificador Qlima D 210?

Pulse el botón de Encendido/Apagado (botón redondo) para iniciar el aparato. Vuelva a pulsarlo para apagarlo.

¿Cómo ajustar el nivel de humedad deseado?

Utilice los botones ARRIBA y ABAJO para seleccionar un nivel de humedad entre 30% y 90% en pasos de 5%. El compresor se detiene automáticamente cuando la humedad ambiente está un 2% por debajo del nivel ajustado y se reinicia si sube un 3%.

¿Qué hacer cuando el depósito de agua está lleno?

Se enciende el indicador rojo VOLUMEN AGUA y el aparato emite 15 pitidos. Apáguelo, retire el depósito con cuidado por los laterales, vacíelo y colóquelo correctamente para que el sensor quede bien presionado.

¿Cómo usar la evacuación continua de agua?

Inserte un tubo de plástico (diámetro interior 10 mm) en el orificio de drenaje continuo en la parte trasera del aparato, luego coloque el otro extremo hacia un desagüe (suelo, fregadero). El agua fluirá continuamente.

¿Cómo limpiar el filtro de aire?

Abra la rejilla de entrada de aire, retire el filtro. Aspire el polvo o lávelo con agua tibia y un detergente suave. Séquelo completamente antes de volver a colocarlo. No use disolventes.

¿Qué códigos de error pueden aparecer?

El código E1 indica una falla del sensor de temperatura de la tubería. En ese caso, contacte al servicio postventa para reemplazar el sensor.

El aparato no deshumidifica lo suficiente, ¿qué verificar?

Asegúrese de que el filtro de aire esté limpio, que la habitación no sea demasiado grande (máx. 40-60 m³), que todas las ventanas estén cerradas y que la temperatura esté entre 5°C y 35°C. Si la humedad ambiente es muy baja, el aparato no deshumidifica naturalmente.

¿Puedo usar el deshumidificador en un baño?

No, el aparato no debe estar expuesto a salpicaduras de agua. Está diseñado para uso en interiores secos (salón, cocina, garaje). La clase de protección IPX0 no garantiza protección contra proyecciones.

¿Cómo almacenar el aparato si no se va a usar durante mucho tiempo?

Desenchufe el aparato, vacíe y seque el depósito. Limpie el filtro de aire. Guárdelo en un lugar seco y libre de polvo, preferiblemente bajo una funda.

¿Qué gas refrigerante se utiliza y qué precauciones tomar?

El gas es R290 (propano), un refrigerante inflamable. El aparato debe instalarse, usarse y almacenarse en una habitación de al menos 4 m². No perforar el circuito frigorífico. Cualquier reparación debe ser realizada por un profesional certificado.

MANUAL DE USUARIO D 210 QLIMA

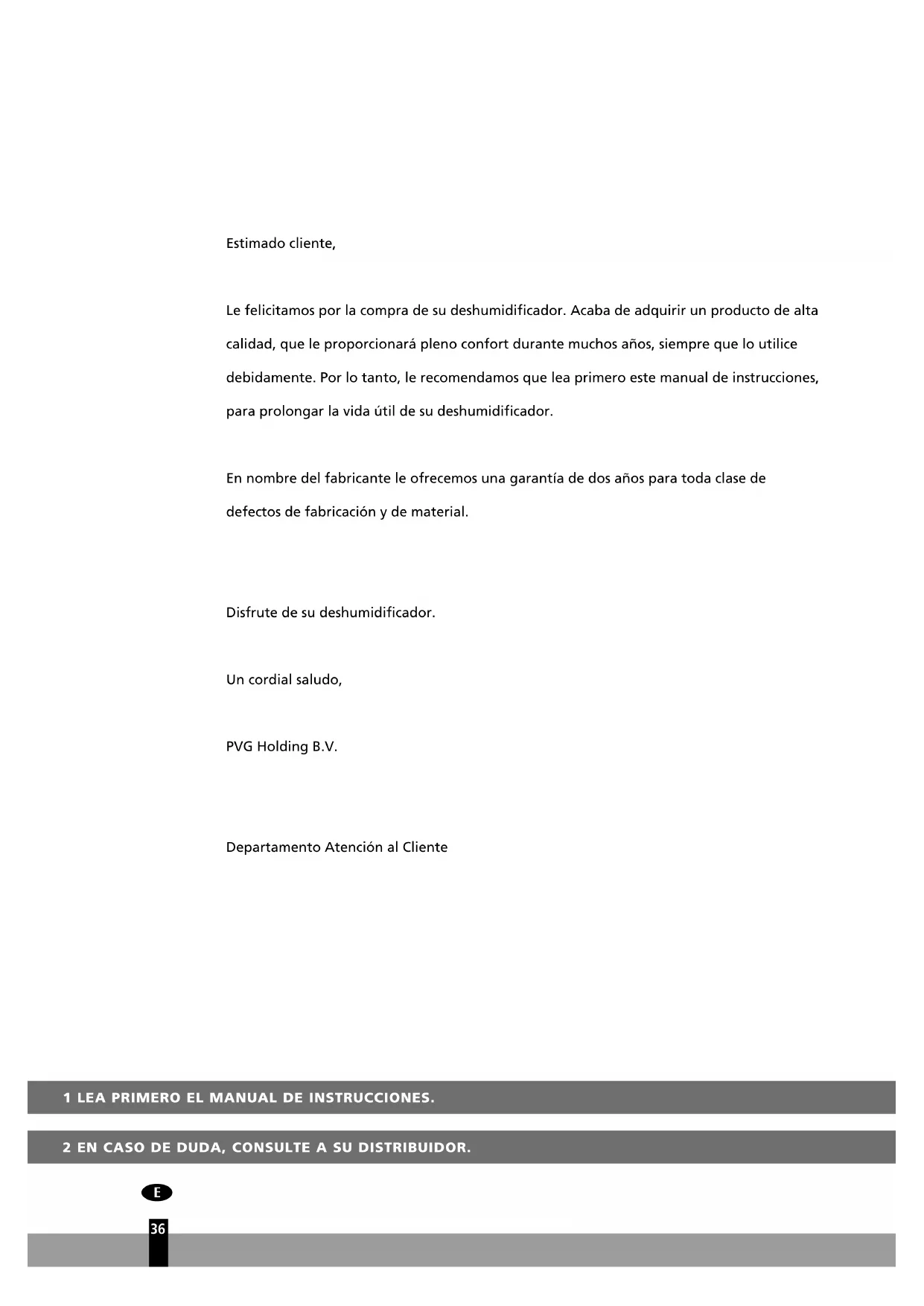

Le felicitamos por la compra de su deshumidificador. Acaba de adquirir un producto de alta calidad, que le proporcionará pleno confort durante muchos años, siempre que lo utilice debidamente. Por lo tanto, le recomendamos que lea primero este manual de instrucciones, para prolongar la vida útil de su deshumidificador.

En nombre del fabricante le ofrecemos una garantía de dos años para toda clase de defectos de fabricación y de material.

Disfrute de su deshumidificador.

Un cordial saludo,

PVG Holding B.V.

Departamento Atención al Cliente

1 LEA PRIMERO EL MANUAL DE INSTRUCCIONES.

2 EN CASO DE DUDA, CONSULTE A SU DISTRIBUIDOR.

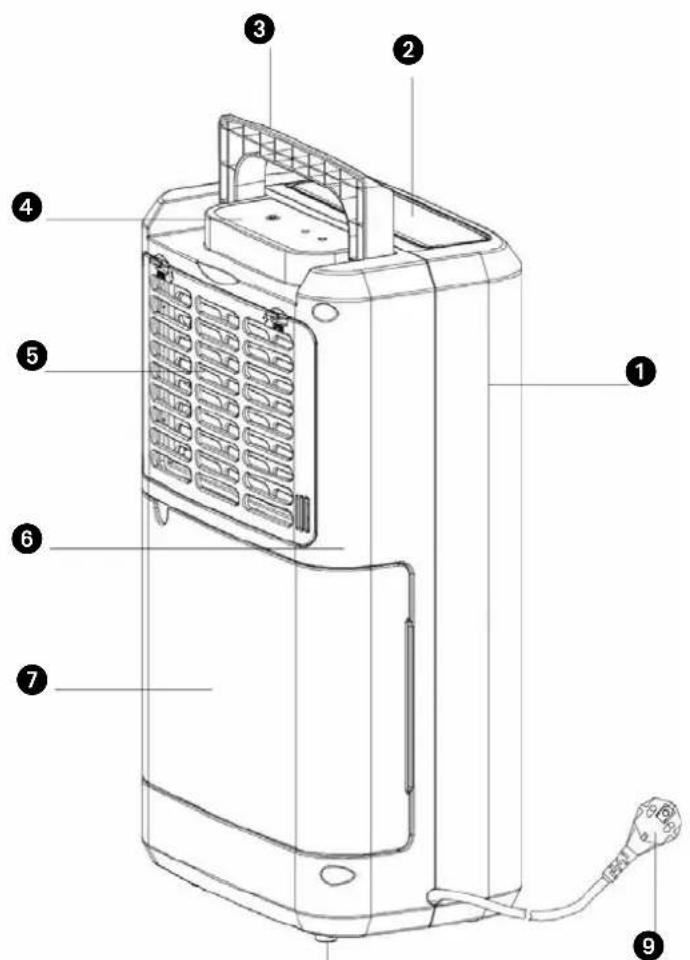

COMPONENTES PRINCIPALES

Carcasa frontal

Salida

Asa

Tablero de control

Cámara para el filtro

Carcasa posterior

Depósito

Bases de goma

Cable de alimentación

La instalación debe cumplir por completo con las disposiciones, reglamentos y normas locales en vigor. El aparato está indicado para utilizarse exclusivamente en el hogar. Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un deshumidificador con toma de tierra, voltaje 220-240 V / ~50 Hz. Este producto es apto solamente para uso doméstico.

GENERAL

• Para obtener un resultado óptimo, no coloque el aparato cerca de un radiador u otra fuente calorífica.
• Mantenga cerradas todas las ventanas para una mayor eficacia.
• La capacidad de deshumidificación depende de la temperatura y de la humedad del aire en la habitación. Cuanto más baja sea la temperatura, menos humedad extraerá el aparato.
• Procure que el filtro del aire esté siempre limpio. De esta forma se evita el consumo innecesario de energía y queda garantizado un resultado óptimo.
• En el caso de que se apague el aparato, este no volverá a funcionar sino antes de transcurridos tres minutos. De esta manera se prolonga la vida útil del compresor.

IMPORTANTE

El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectarlo. Cuando el aparato está conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio. Lea estas instrucciones de uso detenidamente y siga las indicaciones.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es de la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro de que todo está en orden.

• Este aparato no debe ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Este aparato ha sido fabricado según las normas de seguridad CE. A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.
• Nunca tapar la rejilla de la entrada de aire y de salida de aire.
• Previo al transporte del aparato, vacíe siempre el depósito de agua.
• Procure que el aparato no entre nunca en contacto con productos químicos.
• Procure que el aparato no entre nunca en contacto con agua. No limpie nunca el aparato pulverizándolo ni sumergiéndolo en agua.
• No inserte objetos en las aberturas del aparato.
• Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algunos componentes.
• Nunca use un cable prolongador para conectar el aparato. Si no se dispone de un enchufe con toma a tierra, debe ser instalado por un electricista cualificado.
• Se debe vigilar a los niños para asegurar que no jueguen con el aparato. Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. Observe las instrucciones de mantenimiento.
• Desenchufe siempre el aparato cuando no se use.
• En caso de que el cable eléctrico esté dañado, este debe ser sustituido por un técnico de servicio cualificado o su distribuidor.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
• Los niños no deben utilizar el aparato como un juguete. Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.
• Cuando el cable de alimentación está averiado, deben evitarse situaciones peligrosas haciéndolo sustituir por un centro de servicios autorizado por Qlima o por personas de similar competencia.

¡ATENCIÓN!

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.
• No colocar el deshumidificador en cuartos de baño o en otras habitaciones donde sea probable que gotas de agua salpiquen el deshumidificador.

Información específica sobre aparatos con gas refrigerante R 290.

• Lea con atención todas las advertencias.
• Cuando descongele y limpie el aparato, no use herramientas distintas de las recomendadas por el fabricante.
• El aparato debe colocarse en un área sin fuentes constantes de ignición (por ejemplo: llamas vivas, aparatos de gas o eléctricos en funcionamiento). No perfore ni queme.
• Este aparato contiene Y g (compruebe la etiqueta de voltaje en la parte posterior de la unidad) sobre el gas refrigerante R290.
• El R290 es un gas refrigerante que cumple con las directivas europeas sobre el medio ambiente. No perfore ninguna parte del circuito refrigerante. Debe ser consciente de que los refrigerantes no tienen olor.
• Si el aparato se instala, se usa o se guarda en un área no ventilada, la sala debe estar diseñada para evitar la acumulación de fugas de refrigerante que pueda dar lugar a un riesgo de incendio o explosión debido a la ignición del refrigerante causada por calefactores eléctricos, estufas u otras fuentes de ignición.
• El aparato debe guardarse de tal modo que se evite fallo mecánico.
• Las personas que usen o trabajen con el circuito refrigerante deben tener una certificación adecuada emitida por un organismo acreditado que garantice la competencia en el manejo de refrigerantes según una evaluación específica reconocida por las asociaciones del sector.
• Las reparaciones deben realizarse basándose en las recomendaciones del fabricante.

El mantenimiento y la reparación que requieran la asistencia de otro personal deben realizarse bajo la supervisión de una persona especializada en el uso de refrigerantes inflamables.

El aparato debe instalarse, operarse y almacenarse en una habitación que tenga un área de suelo superior a 4 m². El aparato deberá almacenarse en un área bien ventilada donde el tamaño de la habitación corresponda al área de la habitación especificada para la operación.

INSTRUCCIONES PARA REPARAR APARATOS CON R290

1 INSTRUCCIONES GENERALES

Este manual de instalación está dirigido al uso por parte de personas con conocimientos adecuados de electricidad y electrónica, así como experiencia en refrigerantes y mecánica.

1.1 Comprobar el área

Antes de empezar a trabajar en sistemas con refrigerantes inflamables se precisan comprobaciones de seguridad para garantizar que se minimiza el riesgo de ignición. Para reparar el sistema de refrigeración, se deben observar las siguientes precauciones antes de trabajar en el sistema.

1.2 Procedimiento de trabajo

El trabajo debe realizarse con un procedimiento controlado para minimizar el riesgo de un gas o vapor inflamable cuando se trabaja.

1.3 Área general de trabajo

Todo el personal de mantenimiento y otros trabajadores del área local deben recibir instrucciones sobre la naturaleza del trabajo que se realiza. Debe evitarse el trabajo en espacios cerrados. El área en torno al espacio de trabajo debe seccionarse. Asegúrese de que las condiciones del área son seguras mediante control del material inflamable.

1.4 Comprobar la presencia de refrigerante

1.5 Presencia de extintores

Si se debe realizar algún trabajo con calor en el equipo de refrigeración o en cualquier parte asociada, debe disponerse de extintores adecuados a mano. Cuente con un extintor de polvo seco o de CO2, uno al área de carga.

1.6 Sin fuentes de ignición

Ninguna persona que realice un trabajo relacionado con un sistema de refrigeración que implique la exposición a cualquier conductor que contenga o haya contenido refrigerante inflamable debe usar alguna fuente de ignición de forma que pueda provocar riesgo de fuego o explosión. Todas las posibles fuentes de ignición, incluyendo cigarrillos encendidos, deben mantenerse lo suficientemente lejos del lugar de la instalación, reparación, retirada y eliminación, durante los cuales podría liberarse refrigerante inflamable al área circundante. Antes de realizar el trabajo, debe garantizarse que el área en torno al equipo a inspeccionar no tiene riesgos inflamables o de ignición. Se deben estar señales de "No fumar".

1.7 Área ventilada

Asegúrese de que el área esté abierta o ventilada de forma adecuada antes de acceder al sistema o realizar cualquier trabajo con fuego. Un cierto grado de ventilación debe continuar durante el tiempo en que se realice el trabajo. La ventilación debe dispersar de forma segura cualquier refrigerante liberado y repelerlo preferiblemente a la atmósfera.

1.8 Comprobaciones del equipo de refrigeración

Si se cambian componentes eléctricos, deben ajustarse al objetivo y a las especificaciones correctas. Deben seguirse en todo momento las directrices de mantenimiento y reparación del fabricante. En caso de duda, consulte al departamento técnico del fabricante para obtener asistencia. Las siguientes comprobaciones corresponden a las instalaciones con refrigerantes inflamables:

• La maquinaria y las salidas de ventilación se deben operar de forma adecuada y no deben obstruirse.
• Si se usa un circuito refrigerante indirecto, deben comprobarse el circuito secundario por si hubiera refrigerante.
• El marcado del equipo debe seguir siendo visible y legible. Las señales y etiquetas ilegibles deben corregirse.
• Los conductos o componentes de refrigeración se instalan en una posición en la que sea improbable que se expongan a cualquier sustancia que pueda corroer los componentes que contienen el refrigerante, a menos que esos componentes estén hechos de materiales que resistan inherentemente esta corrosión o que estén debidamente protegidos contra esta corrosión.

1.9 Comprobaciones de dispositivos eléctricos

La reparación y el mantenimiento de los componentes eléctricos debe incluir una comprobación inicial de seguridad así como procedimientos de inspección de componentes. Si existe un defecto que pueda comprometer la seguridad, no debe conectarse el circuito al suministro eléctrico hasta que se haya tratado satisfactoriamente. Si el defecto no puede corregirse inmediatamente, pero es necesario continuar con la operación, se debe emplear una solución adecuada. Esto debe comunicarse al propietario del equipo de forma que todas las partes sean informadas. Las comprobaciones iniciales de seguridad incluyen:

• que los condensadores estén descargados: esto debe realizarse de forma segura

para evitar la posibilidad de chispazos;

• que no hay componentes y cableado eléctricos expuestos durante la energía, recuperación o purga del sistema;
• que hay continuidad en la toma de tierra.

2 REPARACIONES DE COMPONENTES SELLADOS

2.1 Durante las reparaciones a componentes sellados, todos los suministros eléctricos deben desconectarse del equipo en el que se trabaja antes de retirar cualquier carcasa sellada, etc. Si es absolutamente necesario tener suministro eléctrico en el equipo durante el servicio, se debe ubicar permanentemente una detección de fugas en el punto más crítico para avisar en caso de una situación potencialmente peligrosa. 2.2 Se debe prestar especial atención a lo siguiente para garantizar que al trabajar en componentes eléctricos, la carcasa no se altera de tal forma que se vea afectado el nivel de protección. Esto puede incluir daño a los cables, un número excesivo de conexiones, terminales sin las especificaciones originales, daño en los sellos, ajustes incorrectos de los sellos, etc.

Asegúrese de que el aparato se ha montado de forma segura.

Asegúrese de que los sellos o los materiales de sellado no se han degradado de forma que no sirvan al objetivo de prevención del acceso de atmósferas inflamables. Las partes de sustitución deben adaptarse a las especificaciones del fabricante.

NOTA El uso de sellante de silicona puede inhibir la efectividad de algunos equipos de detección de fugas. Los componentes intrínsecamente seguros no deben aislarse antes de trabajar con ellos.

3 REPARACIÓN DE COMPONENTES INTRÍNSECAMENTE SEGUROS

No aplique cualquier energía inductiva permanente o capacitiva al circuito sin asegurarse de que no supera el voltaje permitido y la corriente permitida para el equipo en uso.

Los componentes intrínsecamente seguros son los únicos que pueden trabajar en presencia de una atmósfera inflamable. El test del aparato debe realizarse con el voltaje correcto.

Sustituya los componentes únicamente con las partes asignadas por el fabricante. Otras partes pueden dar lugar a la ignición del refrigerante a la atmósfera a través de una fuga.

4 CABLEADO

Compruebe que el cableado no está sujeto a desgaste, corrosión, presión excesiva, vibración, bordes afilados u otros efectos ambientales adversos. La comprobación también debe tener en cuenta los efectos del tiempo o la vibración continua de fuentes como compresores o ventiladores.

5 DETECCIÓN DE REFRIGERANTES INFLAMABLES

Bajo ninguna circunstancia se deben emplear fuentes potenciales de ignición para buscar o detectar fugas de refrigerante. No se debe emplear una antorcha de haluro (o cualquier otro detector que use llama viva).

6 MÉTODOS DE DETECCIÓN DE FUGAS

Los siguientes métodos de detección de fugas se consideran aceptables para sistemas que contienen refrigerante inflamable. Se deben usar detectores de fugas inflamables para detectar refrigerante inflamable, pero puede que la sensibilidad no sea adecuada, o precise una recalibración. (El equipo de detección debe calibrarse en un área sin refrigerante).

Asegúrese de que el detector no es una fuente potencial de ignición y es adecuado para el refrigerante usado. El equipo de detección de fugas debe fijarse en un porcentaje del LFL del refrigerante y debe calibrarse para el refrigerante empleado y se confirma el porcentaje de gas adecuado (25% máximo).

Los fluidos de detección de fugas son adecuados con la mayoría de refrigerantes, pero el uso de detergentes que contengan cloro debe evitarse ya que el cloro puede reaccionar con el refrigerante y corroer los conductos de cobre.

Si hay sospechas de una fuga, todas las llamas vivas deben quitarse/apagarse.

Si se halla una fuga de refrigerante que requiera soldadura fuerte, deben recuperarse o aislarse todo el refrigerante del sistema (cerrando las válvulas) en una parte del sistema remota de la fuga. Debe purgarse el nitrógeno libre de oxígeno (OFN) a través del sistema tanto antes como durante el proceso de soldadura fuerte.

7 RETIRADA Y EVACUACIÓN

Cuando se acceda al circuito del refrigerante para realizar reparaciones -o para cualquier otro objetivo- deben usarse procedimientos convencionales. No obstante, es

importante seguir las buenas prácticas ya que la inflamabilidad es una consideración. Deben respetarse los siguientes procedimientos: extraer el refrigerante; purgar el circuito con gas inerte, evacuar; purgar de nuevo con gas inerte; abrir el circuito mediante corte o soldadura fuerte.

La energía del refrigerante debe recuperarse en las bombonas de recuperación adecuadas. El sistema debe descargarse con OFN para asegurar la unidad. Puede que este proceso deba repetirse varias veces. No debe usarse aire comprimido u oxígeno para esta tarea. La descarga debe conseguirse abriendo el vacío del sistema con OFN y siguiendo hasta rellenar hasta que se consiga la presión de trabajo, expulsándolo a la atmósfera y finalmente volver al vacío. Puede que este proceso deba repetirse hasta que no haya refrigerante en el sistema.

Cuando se use la carga final de OFN, el sistema debe airearse con la presión atmosférica para poder realizar el trabajo. Esta operación es absolutamente vital si se van a realizar operaciones de soldadura en los conductos. Asegúrese de que la calidad de la bomba de vacío no está cerca de ninguna fuente de ignición y que hay ventilación disponible.

8 PROCEDIMIENTOS DE CARGA

Además de los procedimientos convencionales de carga, deben seguirse los siguientes procedimientos. Asegúrese de que la contaminación de distintos refrigerantes no se produce cuando use el equipo de carga. Las mangueras y las líneas deben ser lo más cortas posibles para minimizar la cantidad de refrigerante que contienen. Las bombonas deben mantenerse en posición vertical. Asegúrese de que el sistema de refrigeración está conectado antes de cargar el sistema con refrigerante. Etiquete el sistema cuando la carga está completa (si no está preparado). Debe prestarse especial atención para no rellenar en exceso el sistema de refrigeración. Antes de recargar el sistema, se deben probar la presión con OFN. Debe comprobarse si hay fugas en el sistema tras la finalización de la carga pero antes de la puesta en servicio. Se debe realizar una prueba de fugas antes de dejarlo en su ubicación.

9 DESACTIVACIÓN

Antes de llevar a cabo este procedimiento, es esencial que el técnico esté totalmente familiarizado con el equipo y sus características.

Es una buena práctica recomendada que todos los refrigerantes se recuperen de forma segura. Antes de realizar la tarea, se deben tener muestras de aceite y refrigerante en caso de que se requiera un análisis antes de reutilizar el refrigerante reclamado.

Es esencial que la corriente eléctrica esté disponible antes de comenzar la tarea.

a) Familiarícese con el equipo y su uso. b) Aísle el sistema eléctricamente. c) Antes de intentar el procedimiento, asegúrese de que: hay disponible equipo de manejo mecánico, si se requiere, para el manejo de bombonas de refrigerante. d) Todo el equipo de protección personal está disponible y debe usarse correctamente; el proceso de recuperación debe supervisarlo una persona competente en todo momento. e) El equipo de recuperación y las bombonas se adecúan a los estándares adecuados. f) Evacúe el sistema de refrigerante si es posible. g) Si el vacío no es posible, use un colector para que se pueda retirar el refrigerante desde varias partes del sistema. h) Asegúrese de que el sistema se ubica en las escalas antes de realizar la recuperación. i) Encienda la máquina de recuperación y úsela según las instrucciones del fabricante. j) No rellene demasiado las bombonas. (No más del 80% del volumen de carga líquida). k) No supere la presión máxima de trabajo de la bombona, incluso temporalmente. l) Cuando se hayan rellenado las bombonas correctamente y el proceso se haya terminado, asegúrese de que las bombonas y el equipo se retiran de las instalaciones a la mayor brevedad y que todas las válvulas de aislamiento del equipo están cerradas. m) No debe cargarse el refrigerante recuperado en otra planta de refrigeración a menos que haya sido limpiado y comprobado.

10 ETIQUETADO

El equipo debe etiquetarse indicando que ha sido desactivado y vaciado de refrigerante. La etiqueta debe llevar fecha y firma. Asegúrese de que hay etiquetas en el equipo indicando que este contiene refrigerante inflamable.

11 RECUPERACIÓN

Cuando se retire el refrigerante de un sistema, ya sea para puesta en servicio o desactivación, es una buena práctica recomendada que todo el refrigerante se saque de forma segura. Cuando se transfiera el refrigerante a las bombonas, asegúrese de

que se usen bombonas adecuadas para la recuperación del refrigerante. Asegúrese de que hay disponible un número de bombonas adecuado para albergar todo el sistema. Todas las bombonas que se empleen están diseñadas para el refrigerante recuperado, y están etiquetadas para ese refrigerante (p. ej., bombonas especiales para la recuperación de refrigerante). Las bombonas deben completarse con la válvula de liberación de presión y válvulas de apagado en buen estado. Las bombonas de recuperación vacías se recuperan y, si es posible, se enfriarán antes de la recuperación.

El equipo de recuperación debe estar en buenas condiciones, con una serie de instrucciones sobre el equipo, y debe ser adecuado para la recuperación de los refrigerantes inflamables. Además, debe haber disponible un juego de escalas calibradas de peso y en buenas condiciones. Las mangueras deben completarse con acoples de desconexión sin fugas y en buenas condiciones. Antes de usar una máquina de recuperación, compruebe que está en buenas condiciones, se ha conservado bien y que cualquier componente eléctrico asociado está sellado para prevenir la ignición en caso de liberación de refrigerante. Consulte al fabricante en caso de duda.

El refrigerante recuperado debe devolverse al proveedor del refrigerante en la bombona de recuperación adecuada, y debe prepararse la Nota de Transferencia de Residuos adecuada. No mezcle refrigerantes de unidades de recuperación y especialmente aquellos en bombonas.

Si se deben retirar aceite de un compresor o compresores, asegúrese de que han sido evacuados hasta un nivel aceptable para garantizar que el refrigerante inflamable no permanece con el lubricante. El proceso de evacuación debe llevarse a cabo antes de devolver el compresor a los proveedores. Sólo se empleará el curado eléctrico al compresor para acelerar este proceso. Cuando se drene el aceite desde un sistema, debe realizarse de forma segura.

Respete la distancia necesaria entre el aparato y las paredes u otros objetos. Véase la figura 2.

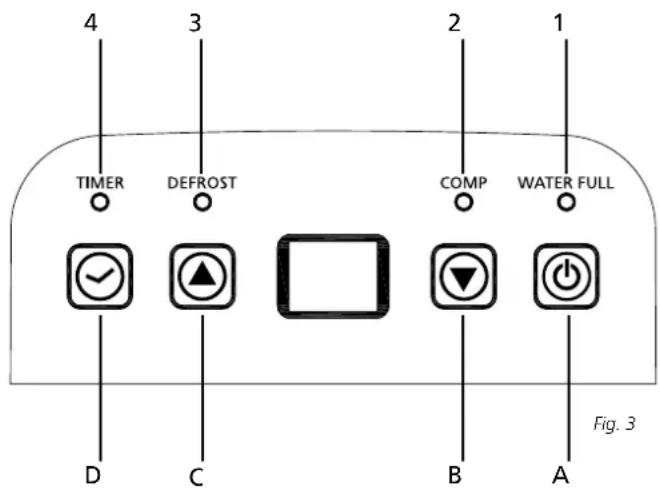

PANEL DE CONTROL

INDICADORES LED

1. LED DEPÓSITO LLENO Rojo
2. LED COMPRESOR Verde
3. DESCONGELACIÓN Verde
4. LED TEMPORIZADOR Naranja

Visualizador de 2 cifras para el nivel de humedad y el temporizador

El indicador incluye:

1. Indicación de la humedad seleccionada al momento de establecer la misma
2. Indicación de las horas al programar el tiempo de encendido y apagado
3. Indicará "LO" si la humedad ambiental es inferior al 35%
4. Indicará "HI" si la humedad ambiental es superior al 95%

Funciones de los botones pulsadores

A. Pulsador de encendido/apagado

B. Pulsador de descenso

C. Pulsador de aumento

D. Pulsador del temporizador

1. Pulsar el botón para poner en marcha el equipo. Pulsarlo otra vez para apagar.
2. Pulsar el botón para establecer el nivel de humedad en la habitación, pudiéndose fijar entre 30% y 90%, en intervalos del 5%.

Al cabo de cierto periodo de funcionamiento y cuando la humedad ambiental es inferior, en un 2%, a la humedad seleccionada, el compresor se apagará. Cuando la humedad ambiental sea igual o superior, en un 3%, a la humedad seleccionada, el compresor se pondrá en marcha tras superarse los 3 minutos del periodo de protección del compresor.

1. Pulsar el botón a fin de dar inicio a la programación del temporizador:

Pulsar el botón para programar el tiempo en el que el aparato se encenderá y apagará. Si desea cancelar la programación del temporizador, pulse el botón para ajustar el tiempo a 00, y vuelva a pulsar, para pasar desde 00-01-02.....23-24. Es el tiempo programado para alternar entre el encendido y el apagado del aparato. El tiempo programado queda anulado cada vez que se manipule el interruptor del compresor. El tiempo programado permanece inalterado cuando el aparato se detiene al alcanzar el nivel máximo de agua o durante la descongelación.

SALIDA DEL AGUA

Cuando el depósito de desagüe está lleno, el indicador de depósito lleno se iluminará, el aparato deja de funcionar automáticamente y el tiempo pitará 15 veces a fin de alertar al usuario que el agua en el depósito debe vaciarse.

Vaciado del depósito de desagüe

1. Presione ligeramente sobre los laterales del depósito con ambas manos y retírelo cuidadosamente.

1. Deseche el agua depositada.

NOTA

1. No quite el flotador del depósito de agua. El sensor de nivel máximo de agua no podrá detectar correctamente el nivel del líquido sin el flotador y el agua podrá verterse fuera del depósito.

1. De encontrarse el depósito de desagüe sucio, este debe lavarse con agua fría o tibia. No utilice detergente, esponjas de regar, paños para el polvo tratados químicamente, gasolina, benceno, acetona u otros disolventes, ya que pueden rayar y dañar el depósito, y causar fugas de agua.
2. Al volver a colocar el depósito de desagüe, presione firmemente sobre el mismo con ambas manos a fin de fijarlo en su sitio. Si el depósito no está colocado correctamente, el sensor indicador de depósito lleno se activará y el deshumidificador no funcionará.

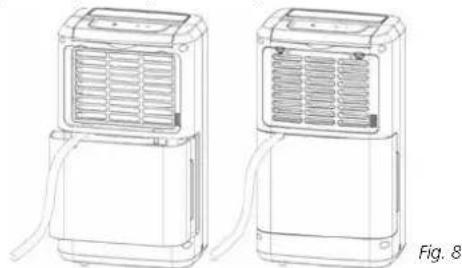

Desagüe continuo de agua

El aparato incluye una toma para el drenaje continuo. Ha de utilizarse una manguera de plástico (con un diámetro interno de 10 mm) que se inserta en la abertura de drenaje (a nivel de la bandeja intermedia), y se extiende fuera del depósito de agua, se instala en su sitio y se acomoda la manguera de drenaje.

El agua en el depósito de desagüe pueda drenarse de forma continua gracias a la toma de drenaje de que dispone el aparato.

MANTENIMIENTO

Limpieza del deshumidificador

A. Limpieza de la carcasa

Pasar un trapo húmedo y suave.

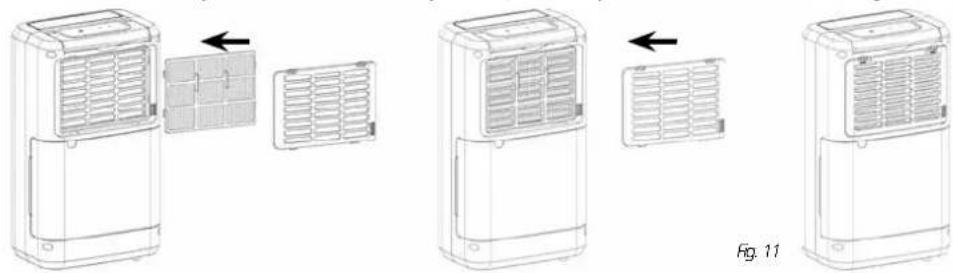

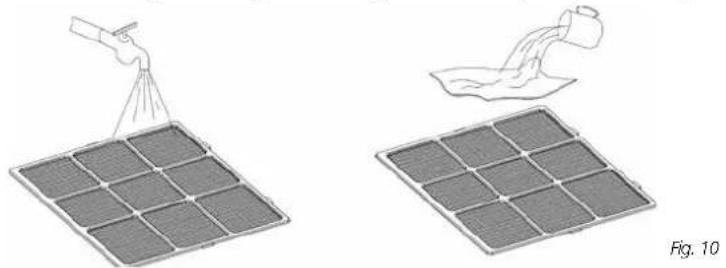

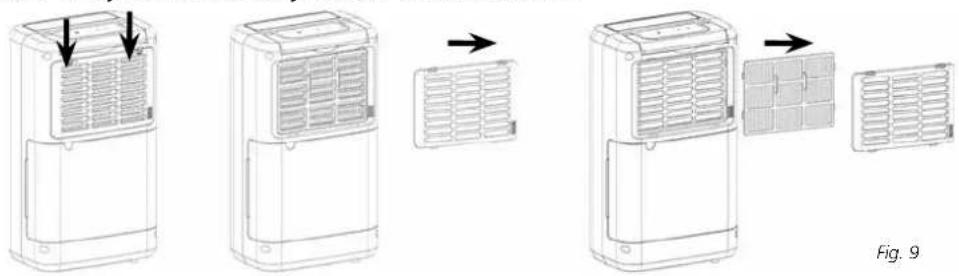

B. Limpieza del filtro de aire:

1. Abrir la rejilla de entrada y extraer el filtro de aire.

2. Limpieza del filtro de aire

Pasar suavemente la aspiradora sobre la superficie del filtro de aire a fin de eliminar la suciedad. En caso de que el filtro de aire se encuentre extremadamente sucio, lávelo con agua tibia y un detergente suave y séquelo completamente.

3. Fijar el filtro de aire

Inserte el filtro en la rejilla delicadamente y coloque la rejilla de entrada en su lugar.

ALMACENAMIENTO

Cuando el aparato no se use durante un largo periodo de tiempo, proceda como sigue:

1. Desenchufe el aparato y vacíe el depósito. Deje secar el depósito y el aparato.
2. Limpie el filtro de aire.
3. Guarde el aparato y protéjalo contra el polvo, preferentemente metido en una funda de plástico.

RESOLUCIÓN DE PROBLEMAS

Antes de solicitar asistencia técnica, verifique los siguientes puntos:

Problema Causa Soluciones
El aparato no funciona.	El aparato no está bien enchufado.	Enchufe correctamente el aparato.
	El depósito del agua está lleno. Vázquez el depósito de agua.
	El depósito de agua no está colocado correctamente.	Coloque el depósito en la posición correcta.
	¿Se encontrarla lathernatura de la habitación sobre los 35°C o por debajo de 5°C?	El dispositivo de protección seactiva y el aparato no puedaponerse en marcha.
El aparato no deshumidi-fica.	El filtro de aire está sucio. Limpie	el filtró de aire.
	La Temperature o la heme-dad relativa del localdonde se encuentra el aparato es demasi-ado baja.	En estas circunstanciasesnormal que el aparato no deshumidi-fique.
	¿Está el conducto de entrada o de descarga obstruido?	Extraiga laobstrucción del con-ducto de entrada o del conducto de descarga.
El deshumidificador fun-ciona, pero la humedad relativa no se reduce lo suficientmente.	La habitación esdemasiado grande para lacapacidad del aparato.	Se recomienda colocar un deshu-midificador con mayorcapacidad.
	Haydemasiada humedad.	Se recomienda colocar un deshu-midificador con mayorcapacidad.
	Existe demasiada ventilación.	Reduzca laventilación (p. ej., cierrelasventanas,cortinas, puertas...)
No hay calidad de aire¿Esta	el filtró de aire tapado?	Limpie el filtróde aire tal como indicado en"Limpieza del deshu-mificador".
El aparato functiona con ruido	¿Está el aparato ladeado o posi-cionado de forma inestable?	Traslade el aparato auna ubi-cacionestabley firme.
	¿Está el filtróde aire tapado?¿Estáel filtróde aire tapado?	El filtróde aire tapado?
Código E1	Sensor de temperaturaldel tubofalló.	Reemplacelesensor de tempera-tura de la tuberia.

GARANTÍA

El aparato tiene una garantía de dos años a partir de la fecha de adquisición. Durante este periodo todos los defectos de material y de fabricación serán subsanados gratuitamente.

A estos efectos, rigen las siguientes condiciones:

• Se excluye toda reclamación de indemnización, incluso por daños indirectos.
• La reparación o el reemplazo de componentes no supone una ampliación del periodo de garantía.
• La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o terceros hayan efectuado reparaciones en el deshumidificador.
• Componentes sujetos a desgaste normal quedan excluidos de la garantía.
• La garantía se aplicará únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
• La garantía no cubre los daños causados por una utilización contraria a la descrita en este manual de instrucciones o por un uso negligente.
• Los gastos de envío y los riesgos del envío del deshumidificador o piezas de este, correrán en todos los casos a cargo del comprador.

A fin de evitar costes innecesarios, le recomendamos que lea con atención las instrucciones de uso. Si el manual no ofrece una solución, lleve el deshumidificador a su distribuidor para su ulterior reparación.

ESPECIFICACIONES TÉCNICAS

Model D 210 D 216
Consumo de energia kW 0,280 0,300
Voltaje V / Hz / Ph 220-240/50/1 220-240/50/1	L / 24h 10	16
Deshumidificación (Valor de deshu-midificación en litres por 24 horas con una humedad relativa del 80% y una temperatura 30 °C)
Deshumidificación (Valor de deshu-midificación en litres por 24 horas con una humedad relativa del 60% y una temperatura 27 °C)	L / 24h 5 8
Capacidad depósito	L 2 2
Flujo de aire (nom.) *	m3/h	120	120
Superficie del recinto *	m3	40 - 60	70 - 100
Rango de funcionaimiento	°C 5 - 35	5 - 35
Tipo de compresor		Reciprocating	Reciprocating
Liquido refrigerante type / peso	r / gr	R290 / 45	R290 / 45
Presion aspiración / descarga	bar	10 / 26	10 / 26
Dimensiones (a x a x p)	mm	276 x 185 x 480	276 x 185 x 480
Neto peso uinidad	kg	9,5	9,5
Bruto peso unidad	kg	11 11
Nivel sonoro inidad	dB(A) 41 41
Clase de protección unidad		IPX0	IPX0
Potencia del fusible		2A/250V	2A/250V

El fabricante se reserva el derecho de introducir modificaciones sin previo aviso.

No deseche ningún dispositivo electrónico junto con los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si algún dispositivo electrónico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podrá filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga económica alguna para el cliente.

Este equipo contiene el refrigerante R290 en la cantidad indicada en la tabla arriba expuesta. No libere R290 en la atmósfera. R290 es un gas fluorado de invernadero con un potencial de calentamiento global (GWP) = 3

Madame, Monsieur,

COMPONENTES IMPORTANTES

Frente Saída 3 Pega 4 Painel de controlo Caixa de filtro 6 Verso Reservatório de água Pés de borracha Cabo de alimentação

cuidado, como com MASTER o?.

1.3 Área de trabajo general

2 REPARACIONES DE COMPONENTES VEDADOS

cilindros de fluido refrigerante.

VISOR DE 2 DÍGITOS DEL TEMPORIZADOR Y NIVEL DE HUMEDAD
