| Tipo di prodotto | Pulitore ad alta pressione |
| Marca | Kärcher |
| Modello | K3 Home & Pipe |
| Tensione di alimentazione | 220-240 V ~ 50-60 Hz |
| Corrente assorbita | 6 A |
| Pressione di servizio | 8 MPa (80 bar) |
| Pressione massima ammissibile | 12 MPa (120 bar) |
| Portata d'acqua | 5,7 l/min |
| Portata massima | 6,3 l/min |
| Portata detergente | 0,3 l/min |
| Pressione di alimentazione max. | 1,2 MPa |
| Temperatura di alimentazione max. | 40 °C |
| Dimensioni (L x l x H) | 275 x 276 x 803 mm |
| Peso operativo | 6,0 kg |
| Classe di protezione | II |
| Grado di protezione | IP X5 |
| Livello di pressione acustica | 74 dB(A) |
| Livello di potenza acustica | 90 dB(A) |
| Vibrazioni mano-braccio | < 2,5 m/s² |
| Funzioni principali | Pulizia ad alta pressione, aspirazione detergente, regolazione della pressione (Vario Power), rotabuse, spazzola di lavaggio, ugello schiuma |
| Sicurezza | Interruttore principale, blocco impugnatura-pistola, valvola di scarico con pressostato |
| Manutenzione e pulizia | Pulire regolarmente il filtro di ingresso acqua e il filtro detergente |
| Ricambi e riparabilità | Accessori e ricambi originali disponibili su www.kaercher.com |
| Informazioni generali | Manuale d'uso e istruzioni gratuiti disponibili per il download |
Domande frequenti - K3 Home & Pipe Kärcher
Domande degli utenti su K3 Home & Pipe Kärcher
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Idropulitrice in formato PDF gratuitamente! Trova il tuo manuale K3 Home & Pipe - Kärcher e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. K3 Home & Pipe del marchio Kärcher.

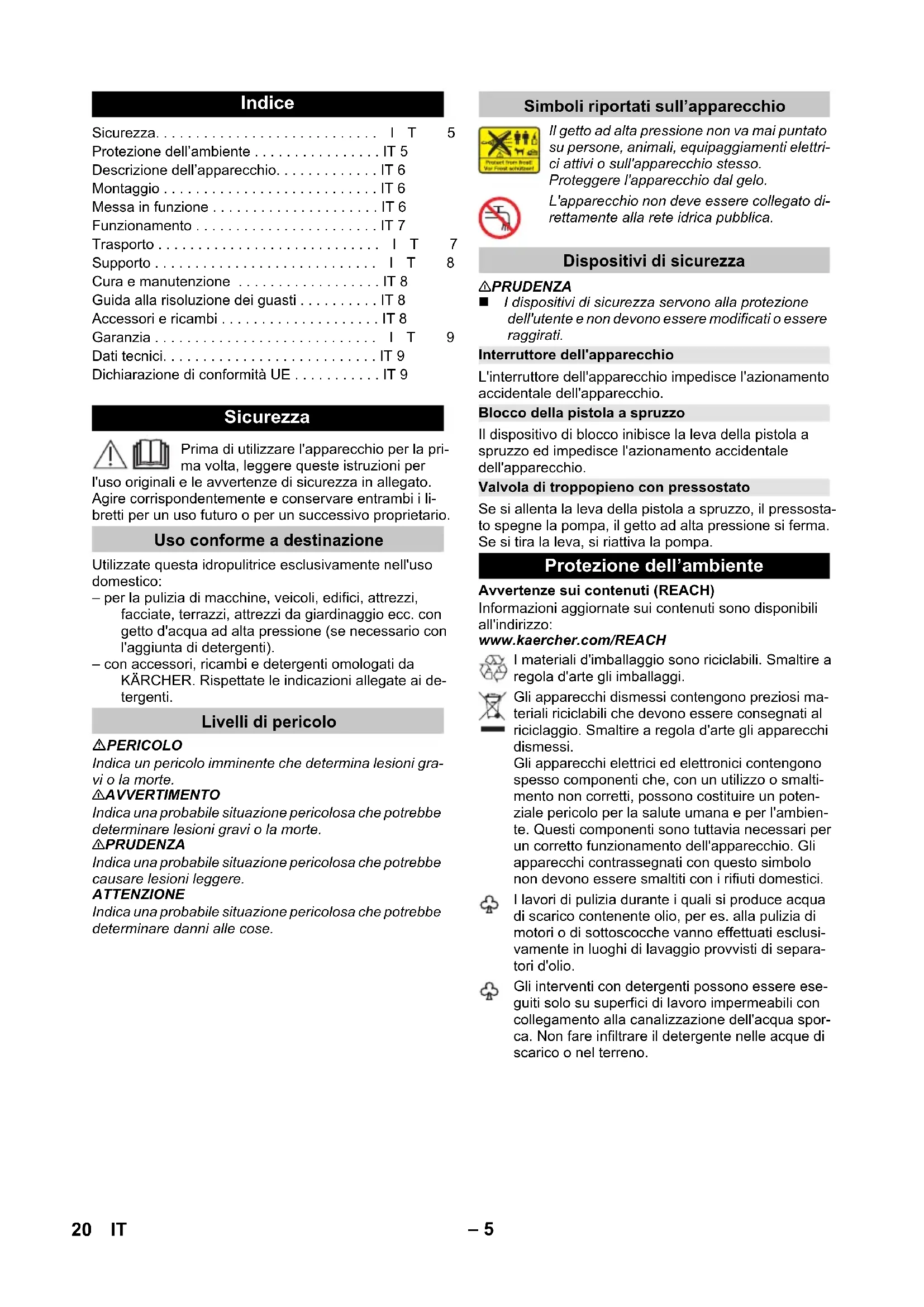

MANUALE UTENTE K3 Home & Pipe Kärcher
Protezione dell'ambiente IT 5
Descrizione dell'apparecchio. IT 6
Montaggio. IT 6
Messa in funzione IT 6
Funzionamento . IT 7
Trasporto 7
Supporto 1 T 8
Cura e manutenzione IT 8
Guida alla risoluzione dei guasti . IT 8
Accessoriericambi IT8
Garanzia 1 T 9
Dati tecnici. IT 9
Dichiarazione di conformità UE . IT 9
Sicurezza
Prima di utilizzare l'apparecchio per la prima volta, leggere queste istruzioni per
l'uso originali e le avventenze di sicurezza in allegato. Agire corrispondentemente e conservare entrambi i libretti per un uso futuro o per un successivo proprietario.
Uso conforme a destinazione
Utilizzate esta idropulitrice esclusivamente nell'uso domestico:
-
per la pulizia di macchine, veicoli, edifici, attrezzi, facciate, terrazzi, attrezzi da giardinaggio ecc. con getto d'acqua ad alta pressione (se necessario con l'aggiunta di detergenti).
-
con accessori, ricambi e detergenti omologati da KÄRCHER. Rispettate leindicazioni allegate ai detergenti.
Livelli di pericolo
PERICOLO
Indica un pericolo imminente che determina lesioni gravi o la morte.
△AVVERTIMENO
Indica una probabile situazione pericolosa che potrebber determinare lesioni gravi o la morte.
△PRUDENZA
Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.
ATTENZIONE
Indica una probabile situazione pericolosa che potrebber determinare danni alle cose.
Simboli riportati sull'apparecchio
Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso.
Proteggere l'apparecchio dal gelo.
L'apparecchio non deve essere collegato direttamente alla rete idrica pubblica.
Dispositivi di sicurezza
△PRUDENZA
I dispositivi di sicurezza servono alla protezione dell'utente e non devono essere modificati o essere raggirati.
Interruttore dell'apparecchio
L'interruttore dell'apparecchio impedisce l'azionamento occidentale dell'apparecchio.
Blocco della pistola a spruzzo
Il dispositorio di blocco inibisce la leva della pistola a spruzzo ed impedisce l'azionamento accidentale dell'apparecchio.
Valvola di troppopiano con pressostato
Se si allenta la leva della pistola a spruzzo, il pressostato spegne la pompa, il getto ad alta pressione si ferma. Se si tira la leva, si riattiva la pompa.
Protezione dell'ambiente
Avvertenze sui contenuti (REACH)
Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:
I materiali d'imballaggio sono riciclabili. Smaltire a regola d'arte gli imballaggi.
Gli apparecchi dismessi contengono preziosi materiali riciclabili che devono essere consegnati al riciclaggio. Smaltire a regola d'arte gli apparecchi dismessi.
Gli apparecchi elettrici ed elettronici contengono spesso componenti che, con un utilizzo o smaltimento non corretti, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo significolo non devono essere smaltiti con i rifiuti domestici.
I lavori di pulizia durante i quali si produce acqua di scarico contente olio, per es. alla pulizia di motori o di sottoscocche vanno effettuati esclusamente in luoghi di lavaggio provvisti di separatori d'olio.
Gli interventi con detergenti possono essere eseguiti solo su superfici di lavoro impermeabili con collegamento alla canalizzazione dell'acqua sporca. Non fare infiltrare il detergente nelle acque di scarico o nel terreno.
Descrizione dell'apparecchio
In questo manuale d'uso è descritta la dotazione massima. In base al modello si possono verificare delle differenze nella fornitura (vedi imballaggio).
La fornitura del Suo appearecchio è riportata sulla confezione. Controllare che il contentuto dell'imballaggio sia completing.
In caso di accessori assenti o dati dovuti al trasporto si prega di contattare il rivenditore.
Per le figure vedi lato pieghevole!
1 Attacco alla pressione
2 Interruptatore dell'apparecchio "0/OFF" / "I/ON"
3 Gancio di conservazione per cavo di allacciamento alla rete
4 Custodia per tubo flessibile di alta pressione
5 Maniglia per trasporto
6 Collegamento dell'acqua con除外 montato
7 Tubo flessibile di aspirazione detergente con filtrato per detergente e coperchio
8 Serbatoio detergente
9 Giunto per collegamento dell'acqua
10 Custodia per Iancia
11 Custodia per pistola a spruzzo
12 Cavo di allacciamento alla rete con connettore
13 Ruotatrasporto
14 Pistola a spruzzo
15 Blocco della pistola a spruzzo.
16 Morsetto per tubo flessibile di alta pressione
17 Tubo flessibile alta pressione
18 Lancia con regolazione della pressione (Vario Power)
Per i compiti di pulizia più comuni. La pressione di esercizio può essere regolata in continuo tra "Min" e "Max". In posizione „Mix“ è possibile aggungere del detergente.
Per regolare la pressione di lavoro, rilasciare la pistola a spruzzo e girare la lancia alla posizione desiderata.
19 Lancia con fresa per lo sporco Per lo sporco più resistente
* Opzionale
20 Spazzola di lavaggio
Adatto per interventi con detergenti.
21 Ugello per schiumatura
Per schiuma detergente potente.
22 Detergente
** Aggiuntivamente necessario
23 Tuble flessibile acqua PVC in fibra-tela con raccordo commerciale.
Diametro minimo 1/2 pollice (13 mm)
Lunghezza minima 7,5 m
Montaggio
Prima della messa in funzione montare i componenti singoli dell'apparecchio.
Per le figure vedi lato pieghevole!
Figura A
Introduire ed agganciare le ruote da trasporto.
Figura B
Introduire ed avvitare la maniglia per il trasporto.
Figura C
Avvitare il giunto fornito sul collegamento acqua dell'apparecchio.
Figura D
Estrarre il morsetto del tubo flessibile di alta pressione alla pistola a spruzzo.
Figura E
Introduire il tubo di alta pressione alla pistola a spruzzo.
Introduire il morsetto fino al suo aggancio. Accertarsi del corretto aggancio tirando il tubo flessibile di alta pressione.
Messa in funzione
Posizionare l'apparecchio su una superficie piana.
Figura F
Collegare il tubo flessibile alla pressione all'attacco alla pressione dell'apparecchio.
Inserire la spina in una presa elettrica.
Alimentazione da rete idrica
Valori di collegamento: vedi targhetta e Dati tecnici.
Rispettare le disposizioni fornite alla società per l'approvvigionamento idrico.
ATTENZIONE
Impurità nell'acqua possono danneggiare la pompa ad alta pressione e gli accessori. Consigliamo come protezione di utilizzato il filtrlo per l'acqua KÄRCHER (accessorio speciale, codice d'ordine 4.730-059).
Infilare il tubo flessibile di mandata dell'acqua sul giunto dell'attacco d'acqua.
Collegare il tubo flessibile acqua all'alimentazione idrica.
→ Aprire completeness it rubinetto.
Funzionamento
ATTENZIONE
Un funzionamento a secco di altre 2 minuti determina dei danneggiamenti sulla pompa ad alla pressione. Nel caso in cui l'apparecchio non produca alcuna pressione entro 2 minuti, spegnere l'apparecchio e procedere secondo leindicazioni riportate al capitolo, "Guida alla risoluzione dei guasti".
Funzionamento ad alta pressione
△PRUDENZA
Mantenere una distanza minima di 30 cm dal getto durante la pulizia di superfici verniciate, in modo da evitare danneggiamenti.
ATTENZIONE
Non usare la fresa per pulire pneumatici di auto, vernici o superfici sensibili, rischio di danneggiamento.
Figura G
Inserire la lancia sulla pistola a spruzzo e fissarla con una rotazione di 90^ .
Accendere I'apparecchio ,I/ON".
Sbloccare la leva della pistola a spruzzo.
Tirare la leva e l'apparecchio si attiva.
Avviso: Quando si rilascia la leva, l'apparecchio si spe-gne. L'alta pressione nelsystema resta invariata.
Funzionamento con detergente
Indicazione: Il detergente più essere aggiunto solo con Bassa pressione.
PERICOLO
All'impiego di detergenti va osservato la scheda tecnica di sicurezza del produttore del detergente, in particolare leindicazioni riguardo all'equipaggiamento di protezione individuale.
Figura H
Introduire la soluzione di detergente nel serbatoio (osservare le indicatezioni sul dosaggio riportate sul la confezione del detergente).
Figura 1
Richidere il serbatoio del detergente con il coper-chio.
Agganciare il serbatoio del detergente all'apparecchio.
Figura J
Utilizzato la lancia con regolazione della pressione (Vario Power).
Ruotare la lancia in posizione „Mix".
Avviso: In quello modo durante il funzionamento al getto d'acqua viene aggiunta la soluzione detergente.
in opzione
Figura K
Collegare I'ugello per schiumatura al servatoio del detergente.
Inserire l'ugello per schiumatura sulla pistola a spruzzo e fissarla con una rotazione di 90^ .
Metodo di pulizia consigliato
→ Spruzzare misuratamente il detergente e lasciare agire (non asciugare) sulla superficie asciutta.
→ Sciacquare lo sporco sciolto con il getto alta pressione.
Funzionamento con spazzola di lavaggio
ATTENZIONE
Pericolo di danni alla vernice
Per lavori con spazzola di lavaggio, questa deve essere esente da sporco o altre particelle.
Infilare la spazzola di lavaggio sulla pistola a spruz- zo e fissarla con una rotazione di 90^
Note: Se necessario, è possibile utilizzato le spazzole di lavaggio per lavorare con detergenti.
Interrompere il funzionamento
Rilasciare la leva della pistola a spruzzo.
Bloccare la leva della pistola a spruzzo.
Introduire la pistola a spruzzo nella custodia per la pistola a spruzzo.
Durante pause di lavoro prolongate (più di 5 min.) spegnere ancè l'apparecchio „0/OFF".
Terminare il lavoro
△PRUDENZA
Scollegare il tubo flessibile ad alta pressione alla pistola a spruzzo o dall'apparecchio, solo quando la pressione è scaricata dalsystema.
Dopo gli interventi con il detergente: Sciacquare l'apparecchio in funzione per circa 1 minuto.
Rilasciare la leva della pistola a spruzzo.
→ Spegnere l'apparecchio "0/OFF".
Togliere la spina di alimentazione alla presa.
Chiudere il rubinetto.
Premere la leva della pistola a spruzzo in modo da scaricare la pressione ancora presente nel sistema.
Bloccare la leva della pistola a spruzzo.
Scollegare l'apparecchio dall'alimentazione idrica.
Trasporto
△PRUDENZA
Pericolo di lesions e di danneggiamento!
Per il trasporto osservare il peso dell'apparecchio.
Posizione manuale
Sollevare l'apparecchio dal manico di trasporto.
Posizione in veicoli
Svuotare il serbatoio detergente.
Bloccare l'apparecchio in modo tale che non possa scivolare o ribaltarsi.
Supporto
△PRUDENZA
Pericolo di lesions e di danneggiamento! Osservare il peso dell'attrezzo quando lo si mette a magazzino.
Deposito dell'apparecchio
Prima di depositi di lunga durata, per es. in inverno, rispettareancheleavertenzereportateal capitolo Cura.
Depositate la spazzatrice su una superficie piana.
Premere l'alloggiamento del giunto rapido per il tubo flessibile di alta pressione nella direzione della freccia ed estrarre il tubo flessibile di alta pressione.
Premere il tasto di sblocco sulla pistola a spruzzo e scollegare il tubo flessibile di alta pressione alla pistola a spruzzo.
Introduire la pistola a spruzzo nella custodia per la pistola a spruzzo.
Far innestare la lancia nell'apposto alloggiamento.
Conservare il cavo di allacciamento alla rete, il tubo flessibile di alta pressione e gli accessori all'apparecchio.
Antigelo
ATTENZIONE
Apparecchi e accessori non completeness svuotati potrebbero venire danneggiati dal gelo. Svuotare completeness l'apparecchio e gli accessori e proteggerli dal gelo.
Per evitare danni:
Svuotare completamente l'acqua dall'apparechio: accendere l'apparechio除去 the tubo flessibile di alta pressione collegato e除去 the alimentazione idrica collegata (max. 1 min) ed attendere fino a quando dal raccordo di alta pressione non fuoriesce più dell'acqua. Specnere l'apparechio.
Conservare l'apparecchio e tutti gli accessori in un ambiente protetto dal gelo.
Cura e manutenzione
PERICOLO
Pericolo di scossa elettrica.
- Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.
Pulizia del filtrro nel raccordo dell'acqua
Pulire regolarmente il fatto nel raccordo dell'acqua.
Rimuovere il giunto dall'attacco dell'acqua.
Figura L
ATTENZIONE
Non danneggiare il filtrlo.
Estrarre il filtro con una pinza piatta.
Pulire il filtro除去acqua corrente.
Inserire il filtr di nuovo nel raccordo dell'acqua.
Prima di depositi di lunga durata, per es. in inverno:
Staccare ilhetto dal tubo flessibile di aspirazione per detergente e lavarlo sotto acqua corrente.
Guida alla risoluzione dei guasti
Piccoli guasti o disfunzioni possono essere eliminati seguendo le seguenti istruzioni. In caso di dubbi si prega di rivolgersi al servizio assistenza autorizzato.
PERICOLO
Pericolo di scossa elettrica.
→ Prima di eseguire qualsiasi lavoro, spegnere l'apparecchio e staccare la spina.
L'apparecchio non funziona
Tirare la leva della pistola a spruzzo e l'apparecchio si attiva.
Controllare se la tensione dichiarata sulla targhetta coincide con la tensione della fonte di energia.
Verificare la presenza di eventuali danni sul cavo di allacciamento alla rete.
L'apparecchio non raggiunge pressione
Verificare la regolazione della lancia.
Verificare l'alimentazione dell'acqua su sufficiente portata.
Estrarre il过滤 nel raccordo dell'acqua con una pinza piatta e lavarlo sotto acqua corrente.
Eliminare l'aria dall'apparecchio:Accendere l'apparecchio除去 tubo flessibile di alta pressione collegato ed attendere (max. 2 minuti) finché l'accua che fuoriesce sua priva di bolle d'aria dal raccordo di alta pressione. Spagnere l'apparecchio e collegare il tubo flessibile di alta pressione.
Forti variazioni di pressione
Pulire l'ugello ad alta pressione: Rimuovere con un ago lo sporco dai fori degli ugelli e sciacquare con acqua alla parte anteriore.
Controllare l'afflusso di acqua.
L'apparecchio perde
Alcune cause tecniche fanno si che ci sua una lieve permeabilità dell'apparecchio. In caso di permeabilità elevata rivolgersi al servizio clienti autorizzato.
Il detergente non viene aspirato
Utilizzato la lancia con regolazione della pressione (Vario Power). Ruotare la lancia in posizione „Mix".
Pulire il filtro sul tubo flessibile di aspirazione per detergente.
Controllare se il tubo flessibile di aspirazione per detergente presenti delle incrinature.
Accessoriericambi
Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.
Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.
Garanzia
Le condizioni di garanzia valgono nel rispetto voaese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitoamente eventuali guasti all'apparecchio, se causati da difetto di materiale o di produzione. Nei casi previsti alla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisito.
Gli indirizzi li trovate sotto:
| Attacco elettrico | |
| Tensione 220-240 | V |
| 1~50-60 Hz | |
| Potenza assorbita 6 A | |
| Grado di protezione IP X5 | |
| Classe di protezione II | 回 |
| Protezione rete (fusibile ridardato) 10 A | |
| Collegamento idrico | |
| Pressione in entrata (max.) 1,2 MPa | |
| Temperatura in entrata (max.) 40 °C | |
| Portata (min.) 8 l/min | |
| Dati potenza | |
| Pressione di esercizio 8 MPa | |
| Pressione max. consentita 12 MPa | |
| Portata, acqua 5,7 l/min | |
| Portata massima 6,3 l/min | |
| Portata, detergente 0,3 l/min | |
| Forza repulsiva della pistola a spruz-zo | 12 N |
| Dimensioni e Pesi | |
| Lunghezza | 275 mm |
| Larghezza | 276 mm |
| Altezza | 803 mm |
| Peso, pronto all'uso con accessori | 6,0 kg |
| Valori rilevati secondo EN 60335-2-79 | |
| Valore di vibrazione mano-braccio | <2,5 m/s2 |
| Dubbio K | 0,3 m/s2 |
| Pressione acustica LpA | 74 dB(A) |
| Dubbio KpA | 3 dB(A) |
| Pressione acustica LWA + Dubbio KWA | 90 dB(A) |
Con riserva di modifiche tecniche.
Dichiarazione di conformità UE
Con la presente si dichiarare che la macchina qui di seguito individata, in base alla sua concezione, al tipo di costruzione e nella versione da nei introdotta sul mercato, è conforme ai requisiti fondamentali di sicurezza e di sanità delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde agli validità.
Prodotto: Idropulitrice
Modelo: 1.676-xxx
Dirittive UE pertinent
2000/14/CE
2014/30/UE
Norme armonizzate applicate
EN 50581
EN 55014-1: 2006+A1: 2009+A2: 2011
EN 55014-2: 2015
EN 60335-1
EN 60335-2-79
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 62233: 2008
Procedura di valutazione della conformità applicata
2000/14/CE: Allegato V
Livello di potenza sonora dB(A)
Misurato: 88
Garantito: 90
I firmatari agiscono su incarico e con la procura dell'am-inministrazione.
H.Jenner
CEO
S. Reiser
Head of Approbation
Responsabile della documentazione:
S. Reiser
Funcionamento con detergente
Responsaveleladocumentacao:
S. Reiser
Vycistete sito na privodu vody
Procedura de evaluates a conformitài:
2000/14/CE: Anexa V
Nivel de zgomot dB(A)
māsurat: 88
garantat: 90
Semnatarii actioneaza in numele si prin imputernicirea conducerei societati.
H.Jenner
CEO
S. Reiser
Head of Approbation
Insarcinat cu elaborarea documentatiei:
S. Reiser
Sargat ierici no sala.
