MANUALE UTENTE HiPro Care A30SFS DOMETIC

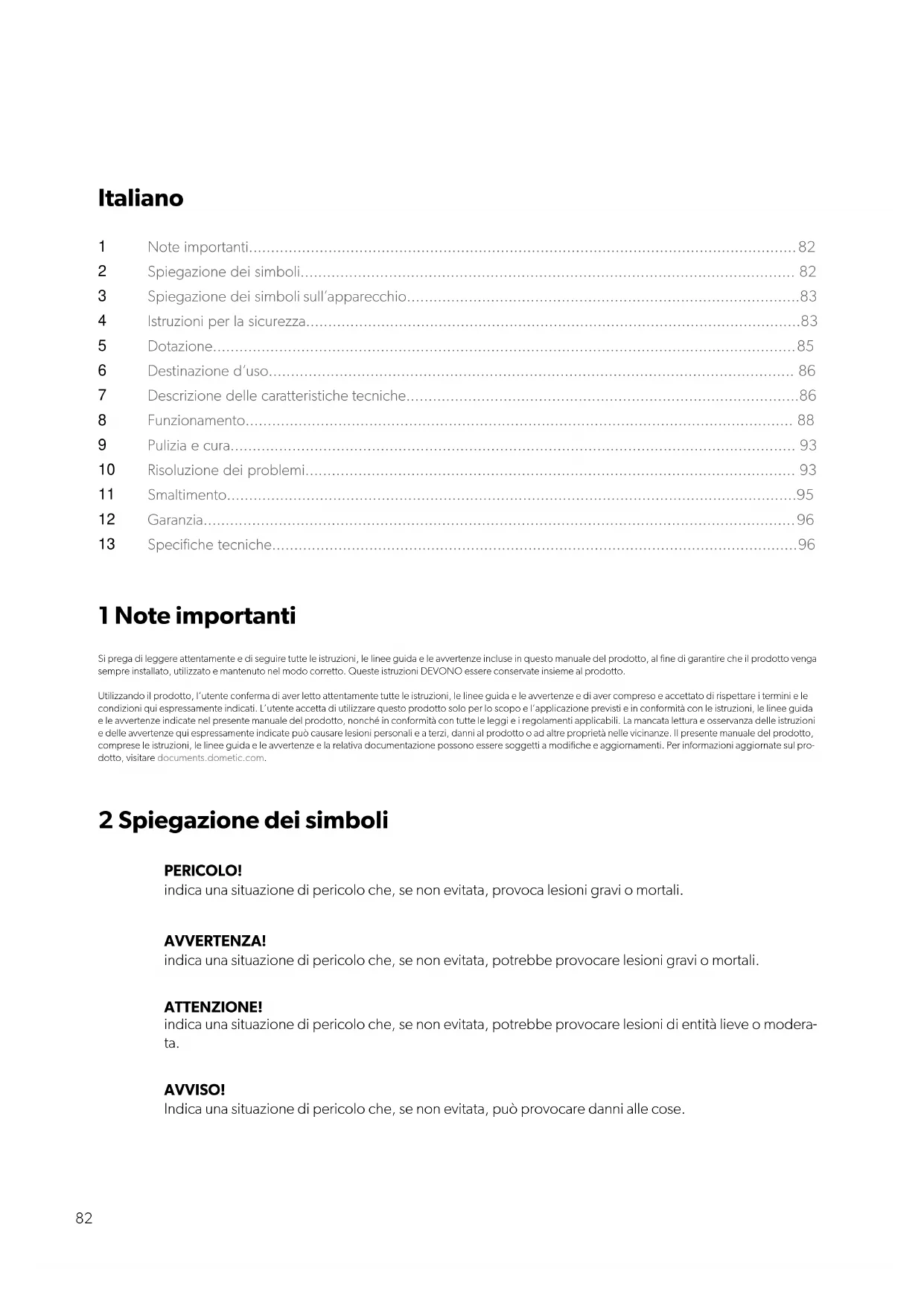

Specifiche tecniche.......................................................................................................................96 1 Note importanti Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto. Utilizzando il prodotto, l’utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L’utente accetta di utilizzare questo prodotto solo per lo scopo e l’applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul pro- dotto, visitare documents.dometic.com. 2 Spiegazione dei simboli PERICOLO! indica una situazione di pericolo che, se non evitata, provoca lesioni gravi o mortali. AVVERTENZA! indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni gravi o mortali. ATTENZIONE! indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni di entità lieve o modera- ta. AVVISO! Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose. 82Dometic Hipro CareIT NOTA Informazioni integranti relative all’impiego del prodotto. 3 Spiegazione dei simboli sull’apparecchio Rischio di incendio/materiali ignifughi 4 Istruzioni per la sicurezza Sicurezza generale AVVERTENZA! Pericolo di scosse elettriche

• Assicurarsi che il mini frigorifero sia stato installato da un tecnico qualificato secondo quanto descrit- to nel manuale di installazione Dometic.

• Se il mini frigorifero presenta danni visibili, non metterlo in funzione.

• Per evitare possibili pericoli legati alla sicurezza, se il cavo di alimentazione del mini frigorifero è danneggiato deve essere sostituito dal produttore, da un addetto del serivzio di assistenza oppure da personale ugualmente qualificato.

• Questo mini frigorifero può essere riparato solo da personale qualificato. Le riparazioni effettuate in modo scorretto possono causare gravi pericoli.

• Durante il posizionamento del mini frigorifero, assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato.

• Non collocare prese multiple portatili o alimentatori portatili sul retro dell’apparecchio.

• Collegare l’apparecchio a prese che garantiscano una connessione adeguata, soprattutto quando l’apparecchio deve essere collegato alla massa. AVVERTENZA! Pericolo di incendio

• Il refrigerante nel circuito di raffreddamento è altamente infiammabile e in caso di perdita, i gas com- bustibili potrebbero accumularsi se l’apparecchio si trova in un ambiente di piccole dimensioni. In caso di danneggiamento del circuito di raffreddamento: Tenere le fiamme libere e le potenziali fonti di accensione lontane dal mini frigorifero. Aerare bene l’ambiente. Spegnere il mini frigorifero.

• Per i mini frigoriferi con refrigerante R600a: Il circuito di raffreddamento contiene una piccola quantità di un refrigerante ecologico ma in- fiammabile. Non danneggia lo strato di ozono e non aumenta l’effetto serra. Qualsiasi perdita di refrigerante può incendiarsi. Non usare o conservare il mini frigorifero in spazi ristretti con un flusso d’aria assente o minimo. Mantenere la nicchia di installazione del mini frigorifero libera da componenti elettrici e fonti di luce che durante il funzionamento normale o anomalo producono scintille o archi elettrici (ad esempio relè o scatole dei fusibili). 83ITDometic Hipro Care

• Assicurare che le aperture di ventilazione nell’alloggiamento dell’apparecchio o nelle strutture da incasso non siano ostruite.

• Non utilizzare oggetti meccanici o altri mezzi per accelerare il processo di sbrinamento, ad eccezio- ne di quelli consigliati dal produttore.

• Non aprire o danneggiare il circuito di raffreddamento.

• Non utilizzare apparecchi elettrici all’interno del mini frigorifero, ad eccezione di quelli apposita- mente consigliati dal produttore. AVVERTENZA! Pericolo di esplosione Non conservare nel mini frigorifero sostanze che possono esplodere, come ades. bombolette spray con- tenenti propellenti. AVVERTENZA! Pericolo per la salute

• Per le versioni con raffreddamento ad assorbimento: Non aprire mai il gruppo di assorbi- mento perché è sotto alta pressione e, se aperto, può causare lesioni.

• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni, da persone con ri- dotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull’impiego dell’apparecchio in sicurezza e se infor- mate dei pericoli legati al prodotto stesso.

• Controllare che i bambini non giochino con il mini frigorifero.

• La pulizia e la manutenzione da parte dell’utente non possono essere eseguite da bambini lasciati soli.

• I bambini dai 3 agli 8anni possono riempire e svuotare il mini frigorifero. ATTENZIONE! Pericolo di schiacciamento Non mettere le dita nella cerniera. ATTENZIONE! Pericolo per la salute I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati. AVVISO! Rischio di danni

• Controllare che i dati della tensione riportati sulla targhetta corrispondano a quelli dell’alimentazio- ne.

• Collegare il mini frigorifero alla rete di alimentazione in corrente alternata usando esclusivamente il cavo previsto per l’allacciamento.

• Non estrarre mai la spina dalla presa tirando il cavo di collegamento.

• Un flusso d’aria insufficiente determina una durata ridotta e prestazioni di raffreddamento ridotte. Ri- spettare gli spazi minimi quando si installa il mini frigorifero in un mobile (fare riferimento al manuale di installazione).

• L’isolamento del frigorifero contiene ciclopentano infiammabile e necessita di procedure speciali per lo smaltimento. Al termine del suo ciclo di vita consegnare il frigorifero portatile presso un cen- tro di riciclaggio adatto.

• Mantenere lo scarico della condensa sempre pulito.

• Trasportare il mini frigorifero solo in posizione verticale. 84Dometic Hipro CareIT Sicurezza durante l’utilizzo del dispositivo PERICOLO! Pericolo di scosse elettriche Non toccare mai i cavi esposti a mani nude. ATTENZIONE! Pericolo di scosse elettriche Prima della messa in funzione del mini frigorifero, assicurarsi che la linea di alimentazione e la spina siano asciutte. ATTENZIONE! Pericolo per la salute

• Assicurarsi che nel mini frigorifero siano inseriti solo oggetti o prodotti che possono essere raffred- dati alla temperatura selezionata.

• I generi alimentari possono essere conservati solo nelle confezioni originali o in contenitori adatti.

• L’apertura prolungata della porta può causare un significativo aumento della temperatura nei vani del mini frigorifero.

• Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessi- bili.

• Conservare la carne e il pesce crudi nel mini frigorifero in contenitori idonei, in modo da evitare che sgocciolino e vengano a contatto con altri alimenti.

• Se il mini frigorifero viene lasciato vuoto per lunghi periodi: Spegnere il mini frigorifero. Sbrinare il mini frigorifero. Pulire e asciugare il mini frigorifero. Lasciare la porta aperta per evitare lo sviluppo di muffe all’interno del mini frigorifero. AVVISO! Rischio di danni

• Non collocare il mini frigorifero nelle vicinanze di fiamme libere o altre fonti di calore (termoventila- tori, intensa esposizione ai raggi solari, fornelli a gas ecc.).

• Assicurarsi che le aperture di aerazione non siano ostruite.

• Non immergere mai il mini frigorifero in acqua.

• Proteggere il mini frigorifero e il cavo dal caldo e dall’umidità.

• Fare attenzione che gli alimenti non entrino in contatto con le pareti del vano refrigerato. 5 Dotazione Quantità Descrizione 1 Minifrigorifero 1 A30SBI, A40SBI, C60SBI: Kit della cerniera scorrevole 1 Guida rapida d’uso 1 Istruzioni per l’uso (solo digitale) 1 Istruzioni di montaggio 85ITDometic Hipro Care 6 Destinazione d’uso L’apparecchio di refrigerazione (chiamato anche mini frigo) è progettato per refrigerare e conservare bevande e ali- menti in contenitori chiusi e alimenti freschi. Il mini frigorifero è progettato per essere utilizzato in applicazioni domestiche e simili, quali:

• cucine per il personale di negozi, uffici e altri ambienti di lavoro

• hotel, motel e altri ambienti di tipo residenziale

• ambienti di tipo bed and breakfast

• catering e applicazioni simili non al dettaglio. Il mini frigorifero non è progettato per l’installazione in camper o caravan. Il mini frigorifero è adatto a essere utilizzato come apparecchio da incasso oppure come apparecchio a libera instal- lazione. Fare riferimento alle istruzioni per l’installazione. Il mini frigorifero non è adatto per

• la conservazione di sostanze corrosive, caustiche o contenenti solventi

• conservazione di medicinali

• la surgelazione di alimenti Questo prodotto è adatto solo per l’uso e l’applicazione previsti in conformità con le presenti istruzioni. Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodot- to. Un’installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto. Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

• installazione, montaggio o collegamento errati, compresa la sovratensione

• manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore

• modifiche al prodotto senza esplicita autorizzazione del produttore

• impiego per scopi diversi da quelli descritti nel presente manuale. Dometic si riserva il diritto di modificare l’aspetto e le specifiche del prodotto. 7 Descrizione delle caratteristiche tecniche A30SBI, A30SFS, A40SBI, A40SFS: il mini frigorifero è dotato di una tecnologia di raffreddamento ad assorbi- mento silenzioso.

• A30SBI, A30SFS: il mini frigorifero dispone di un ripiano e di un ripiano sportello.

• A40SBI, A40SFS: il mini frigorifero dispone di un ripiano e di due ripiani sportello. C60SBI, C60SFS: il mini frigorifero è dotato di una tecnologia di raffreddamento ad assorbimento a bassa rumoro- sità. Il mini frigorifero dispone di due ripiani e di due ripiani sportello. Il ripiano sportello inferiore può contenere fino a 1.5 L bottiglie (dimensioni standard). Un portabottiglie opzionale assicura una stabilità aggiuntiva. Il ripiano sportello superiore è destinato alla conservazione di bottiglie più piccole o snack. 86Dometic Hipro CareIT Il mini frigorifero è disponibile nella versione a posizionamento libero (FS) e nella versione a incasso (BI). Tutti i materiali utilizzati sono adatti per l’uso con i generi alimentari. Il circuito di raffreddamento non necessita di ma- nutenzione. Elementi di comando del mini frigorifero

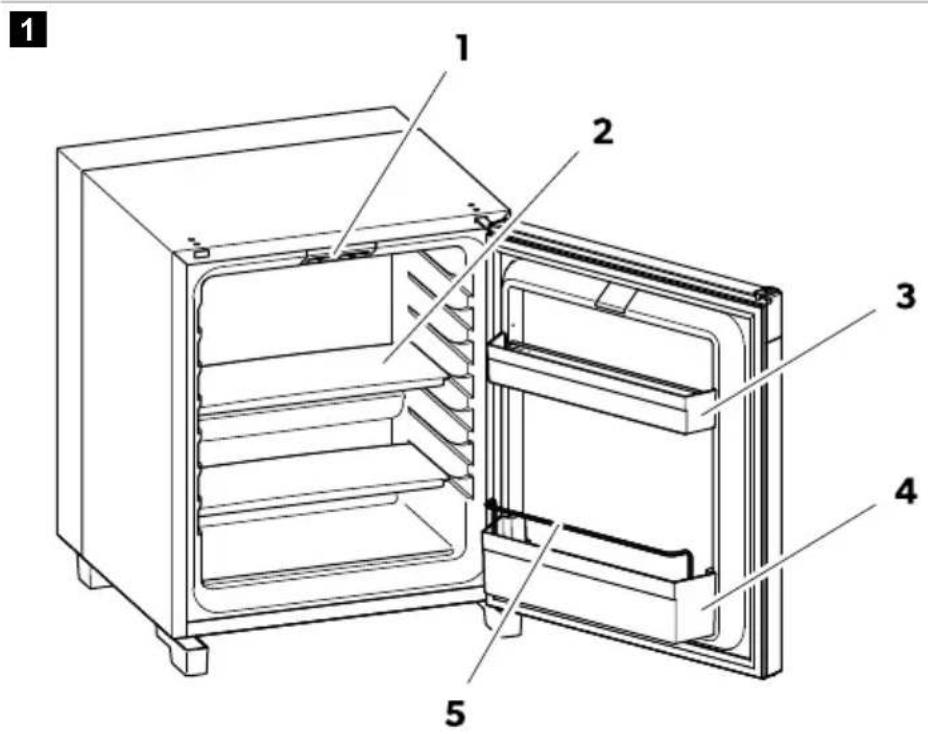

N. nella fig. alla pagina87 Spiegazione 1 Luce interna e unità di comando

Pos. Spiegazione 1 Indicatore LED 2 Sensore porta a infrarossi

Pulsante Accensione e spegnimento del mini frigorifero Inserimento dell’impostazione della temperatura Impostazione della modalità silenziosa (solo C60SBI, C60SFS) Indicatore LED Colore Stato Descrizione Verde On Il mini frigorifero sta raffreddando Arancione On Il mini frigorifero smette di raffreddare (temperatura raggiunta o funzione di sbrinamento automatico attiva) Lampeggìo Si è verificato un errore (vedere capitolo Risoluzione dei pro blemi alla pagina93) – Off Il mini frigorifero è spento o è in modalità silenziosa (solo C60) 8 Funzionamento Prima del primo uso NOTA Non conservare alimenti nell’apparecchio nelle prime 4ore di funzionamento dopo l’accensione. Per motivi igienici, pulire l’apparecchio all’interno e all’esterno. 88Dometic Hipro CareIT Risparmio energetico

• Aprire il mini frigorifero solo se necessario e per il tempo necessario.

• Evitare un abbassamento eccessivo della temperatura interna se non necessario.

• Per un consumo energetico ottimale, posizionare i ripiani e i cassetti in base alla loro posizione al momento della consegna.

• Controllare regolarmente che la guarnizione della porta aderisca bene.

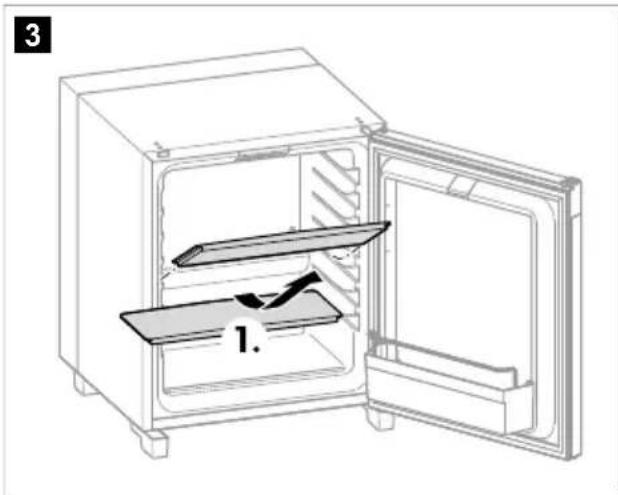

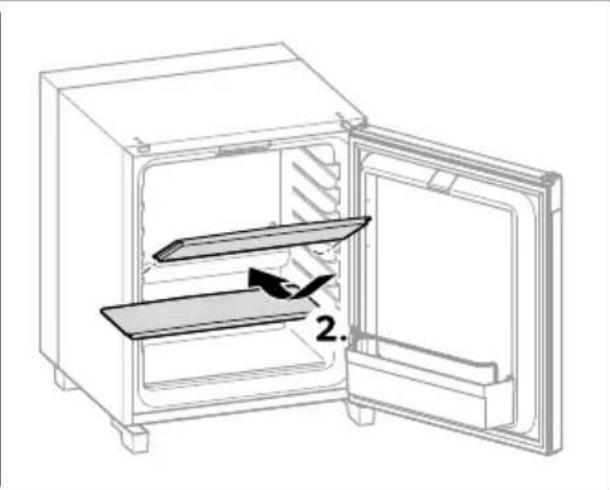

• Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità. Posizionamento dei ripiani Per posizionare i ripiani procedere come illustrato nella fig. alla pagina89.

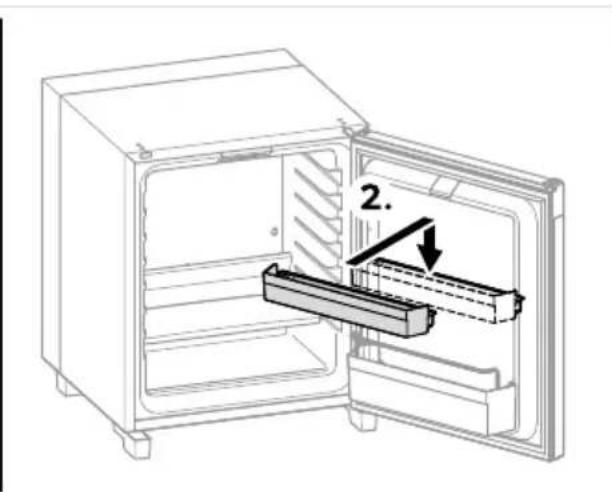

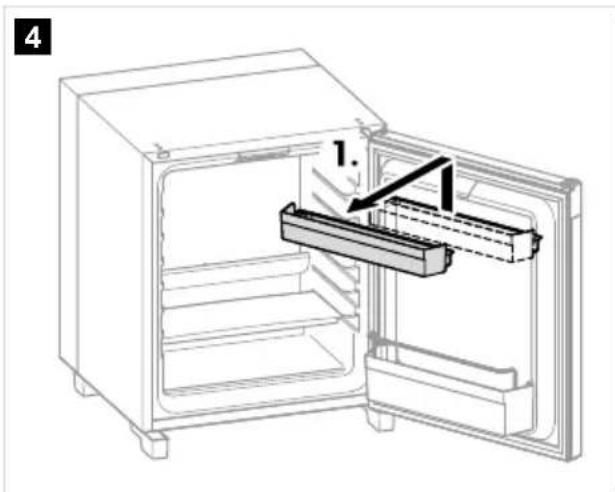

Posizionamento del ripiano sportello Per posizionare il ripiano sportello procedere come illustrato nella fig. alla pagina89.

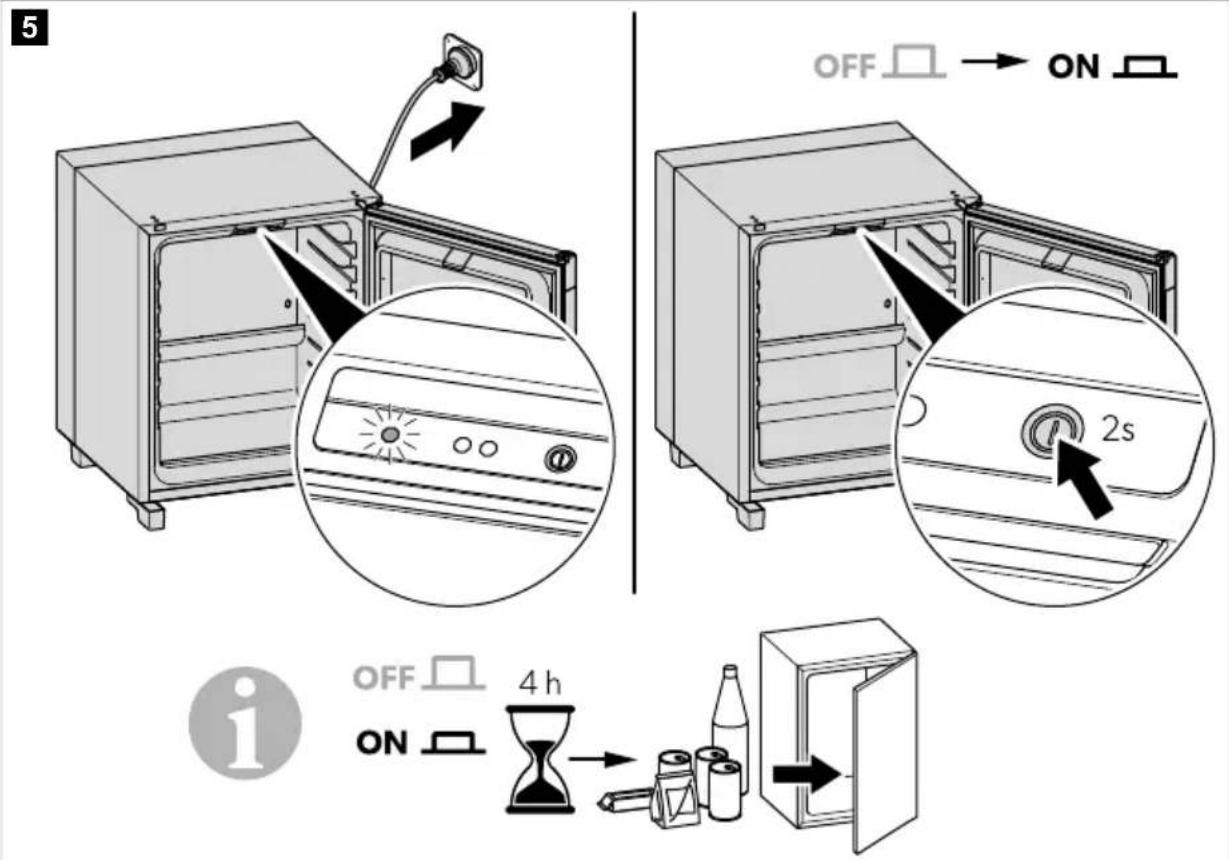

• Il mini frigorifero si accende automaticamente quando viene collegato all’alimentazione.

• Se viene acceso per la prima volta o dopo un periodo prolungato di inutilizzo, il mini frigorifero ha bisogno di diverse ore per raggiungere la temperatura di raffreddamento impostata.

• Spegnere sempre il mini frigorifero se si prevede di non utilizzarlo per lungo tempo. Per accendere l’apparecchio, tenere premuto il pulsante per 2 s (fig. alla pagina90).

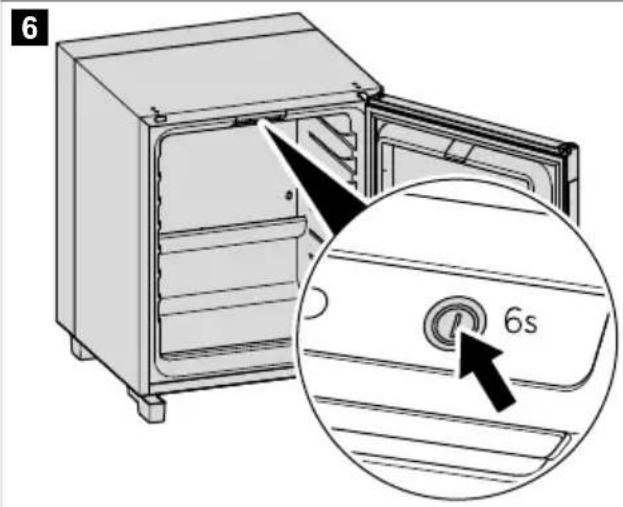

Per spegnere l’apparecchio, tenere premuto il pulsante per 6 s (fig. alla pagina91). 90Dometic Hipro CareIT

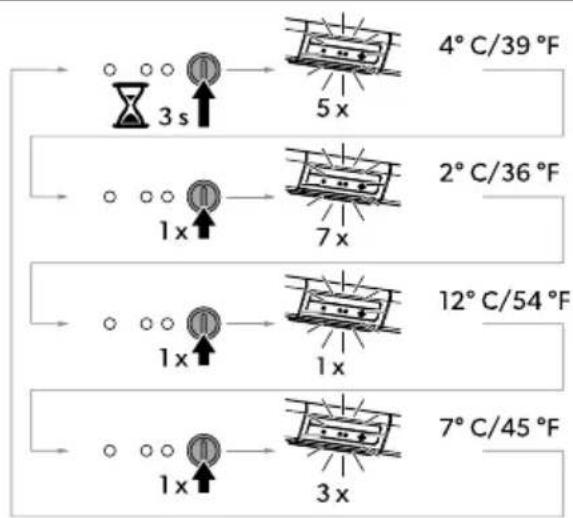

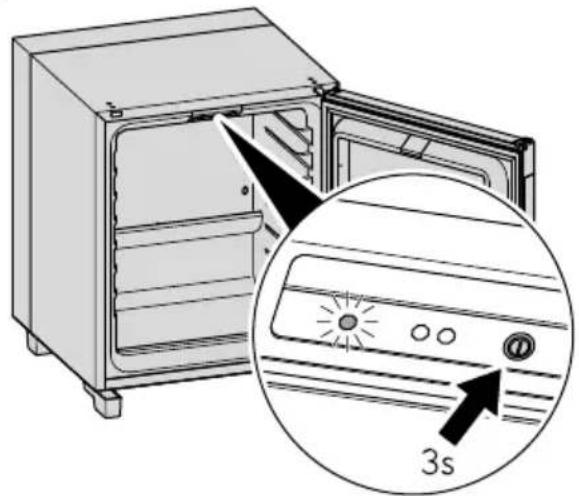

Regolazione della temperatura Per evitare spreco di cibo, considerare quanto segue:

• Ridurre al minimo le variazioni di temperatura. Aprire il mini frigorifero solo se necessario e per il tempo neces- sario. Conservare gli alimenti in modo che l’aria possa continuare a circolare bene.

• Il mini frigorifero è dotato di una funzione di regolazione della temperatura automatica. Selezionare la media dei possibili valori di temperatura.

• Regolare la temperatura in base alla quantità e al tipo di alimenti.

• Gli alimenti possono facilmente assorbire o rilasciare odori o sapori. Conservare sempre gli alimenti coperti o chiusi in contenitori/bottiglie. Il mini frigorifero è dotato di una funzione di regolazione della temperatura automatica. Per impostazione predefinita, la temperatura è impostata su 4 °C. La temperatura può essere regolata a 2 °C, 4 °C, 7 °C o 12 °C. Ogni volta che si preme il pulsante si seleziona un valore della temperatura di raffreddamento. La temperatura selezionata è indicata dal numero di lampeggi dell’indicatore LED (vedere il capitolo Indicatore LED alla pagina88). Per impostare la temperatura procedere come mostrato nella fig. alla pagina91.

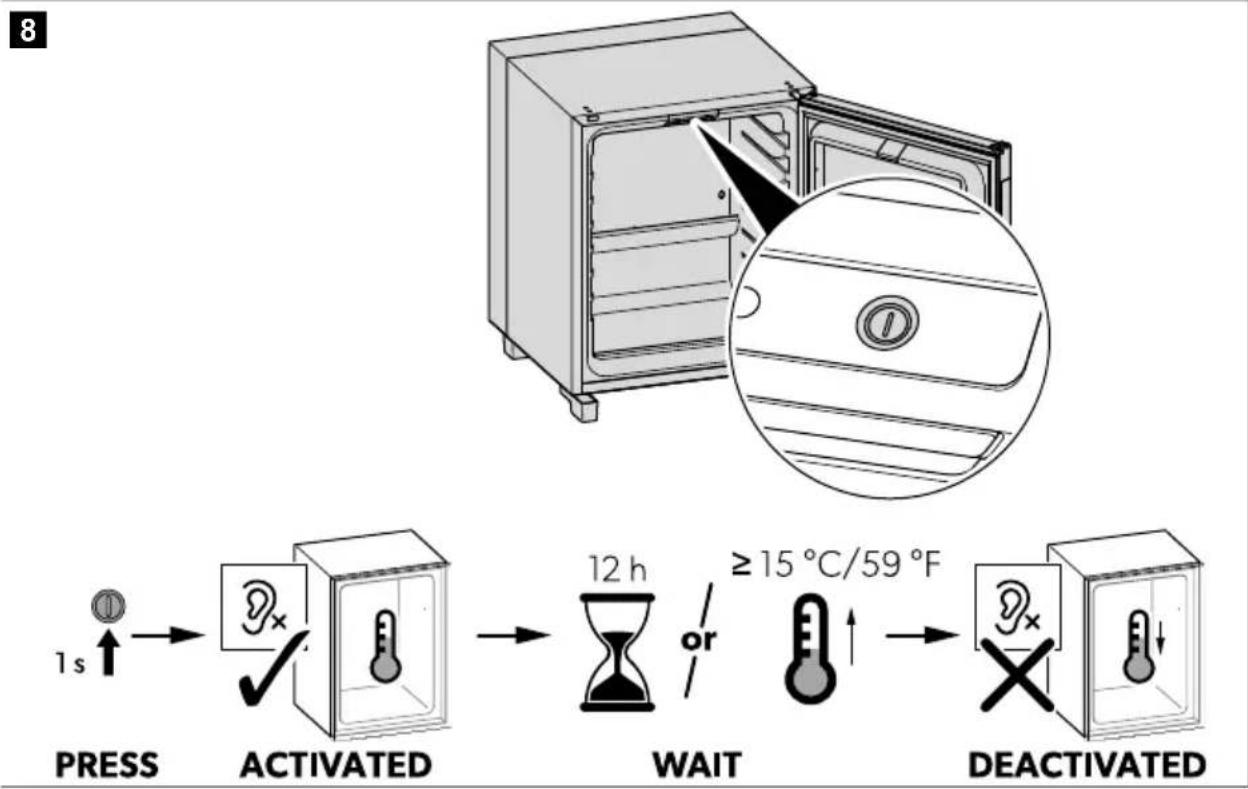

91ITDometic Hipro Care Impostazione della modalità silenziosa (solo per C60SBI, C60SFS) Il mini frigorifero è dotato di una modalità silenziosa. NOTA Quando è attiva la modalità silenziosa, non è possibile modificare l’impostazione della temperatu- ra.

1. Impostare la temperatura di raffreddamento desiderata (vedere capitolo Regolazione della temperatura alla pa-

Per impostare la modalità silenziosa procedere come mostrato nella fig. alla pagina92.

Sbrinamento Il mini frigorifero è dotato di una funzione di sbrinamento automatico. Immagazzinamento Se non si prevede di utilizzare il mini frigorifero per lungo tempo, procedere come segue:

1. Estrarre la spina di alimentazione dalla presa.

2. Pulire il mini frigorifero (vedere Pulizia e cura alla pagina93).

3. Lasciare la porta aperta per evitare la formazione di odori.

92Dometic Hipro CareIT 9 Pulizia e cura AVVERTENZA! Pericolo di scosse elettriche Scollegare sempre l’apparecchio dalla rete elettrica prima della pulizia e della manutenzione. AVVISO! Rischio di danni

• Per la pulizia non impiegare detergenti abrasivi oppure oggetti duri, perché potrebbero danneggia- re l’apparecchio.

• Non impiegare mai utensili duri o appuntiti per rimuovere il ghiaccio o per liberare oggetti congela- ti nell’apparecchio.

• Non utilizzare alcun ausilio meccanico o di qualsiasi altro tipo per accelerare il processo di sbrina- mento.

• Per prevenire rischi, la sorgente luminosa può essere sostituita soltanto dal produttore, dal servizio di assistenza o da una persona dotata di qualifica analoga. Pulire l’apparecchio con un panno umido regolarmente e non appena sono visibili tracce di sporco. Dopo aver lavato l’apparecchio, asciugarlo con un panno. Controllare lo scarico della condensa con regolarità. Se necessario pulire lo scarico della condensa. Quando è intasato, la condensa si raccoglie sul fondo dell’ap- parecchio. Per le versioni ad assorbimento: Con cadenza annuale, utilizzare una spazzola o un panno morbido per rimuovere la polvere dal gruppo di assorbimento. 10 Risoluzione dei problemi Guasto Possibile causa Rimedio La spina di alimentazione non è inseri- ta. Inserire la spina di alimentazione nella presa. Nessuna tensione sulla presa. Controllare l’interruttore differenziale. Il mini frigorifero non raffredda. L’indi- catore LED è spento. Il fusibile dell’elettronica è guasto. Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: sostituire il fusibile. Per le versioni con raffreddamen- to ad assorbimento: riscaldatore a cartuccia guasto Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: installare un nuovo ri- scaldatore a cartuccia. Elettronica o sensori di temperatura guasti Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: installare una nuova elettronica o un nuovo sensore. Il mini frigorifero non raffredda. L’indi- catore LED è acceso. Il gruppo refrigerante è guasto. Contattare il servizio di assisten- za autorizzato. 93ITDometic Hipro Care Guasto Possibile causa Rimedio Solo per il servizio di assi- stenza: sostituire il mini frigori- fero. Il mini frigorifero è in modalità silenzio- sa (solo C60). Nessuna azione richiesta (Imposta zione della modalità silenziosa (so lo per C60SBI, C60SFS) alla pagi- na92). 1 lampeggio: il sensore NTC è guasto. Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: sostituire il sensore NTC. 3 lampeggi: il riscaldatore a cartuccia è guasto (solo per le versioni con raf- freddamento ad assorbimento). Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: installare un nuovo ri- scaldatore a cartuccia. Il mini frigorifero non raffredda. L’indi- catore LED lampeggia con luce aran- cione per x volte in un dato lasso di tempo. 5 lampeggi: errore di controllo delle prestazioni di raffreddamento (CPC).

2. Contare il numero di lampeggi

che si verificano dopo il reset:

• 1 lampeggio: il sensore NTC è guasto.

• 3 lampeggi: il riscaldatore a car- tuccia è guasto (solo per le ver- sioni con raffreddamento ad as- sorbimento).

• Nessun lampeggio: l’errore è stato resettato.

3. 1 lampeggio o 3 lampeggi: Con-

tattare il servizio di assistenza au- torizzato. Nota: se non si interviene per ri- solvere il problema, dopo un da- to periodo di tempo il LED torna all’intervallo di 5 lampeggi. Il mini frigorifero non raffredda. La luce interna lampeggia continuamente. Per le versioni con raffreddamen- to ad assorbimento: errore dell’uni- tà di raffreddamento durante l’autote- st. Controllare che l’unità di raffred- damento non presenti perdite. Controllare che la griglia di ven- tilazione dell’unità di raffredda- mento abbia prestazioni ottimali. Attendere 24 h che il raffredda- mento venga riavviato. Se l’ap- parecchio non si riavvia entro 24 h, contattare il servizio di assi- stenza autorizzato. Scarse prestazioni di raffreddamento Il gruppo refrigerante non è sufficien- temente ventilato. Assicurare una ventilazione sufficiente (vedere Manuale di installazione). 94Dometic Hipro CareIT Guasto Possibile causa Rimedio Il mini frigorifero è esposto alla luce diretta del sole. Mettere il mini frigorifero al riparo dalla luce diretta del sole. La porta del mini frigorifero non è chiu- sa a tenuta stagna. Controllare le distanze (vedere Manua- le di installazione). Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: sostituire la guarnizione della porta Il mini frigorifero è stato riempito di re- cente. Controllare nuovamente il raffredda- mento dopo5 h… 6 h. Per le versioni con raffreddamen- to ad assorbimento: La tensione di ingresso è troppo bassa o troppo alta. Controllare la tensione di ingresso. La funzione di sbrinamento automatico è attiva. Nessuna azione richiesta (vedere capi- tolo Sbrinamento alla pagina92). La porta del mini frigorifero non è chiu- sa a tenuta stagna. Controllare le distanze (vedere Manua- le di installazione). Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: sostituire la guarnizione della porta Formazione di brina nel vano del mini frigorifero Il minibar continua a raffreddarsi senza interruzioni (la temperatura di raffred- damento scende al di sotto del valore impostato). Contattare il servizio di assistenza au- torizzato. La luce interna è guasta. Contattare il servizio di assisten- za autorizzato. Solo per il servizio di assi- stenza: cambiare la luce interna La luce interna non funziona. La superficie del sensore della porta a infrarossi è coperta, ad esempio dalla condensa. Pulire la superficie del sensore della porta a infrarossi. 11 Smaltimento AVVERTENZA! Pericolo di incendio

• Il refrigerante è altamente infiammabile. Non aprire o danneggiare il circuito di raffreddamento.

• L’isolamento del dispositivo contiene un gas isolante (vedere targhetta con le specifiche tecniche). Non danneggiare l’isolamento. Riciclaggio del materiale da imballaggio: smaltire il materiale da imballaggio negli appositi contenitori di riciclaggio, dove possibile. 95ITDometic Hipro Care Riciclaggio di prodotti con batterie non sostituibili, batterie ricaricabili o fonti di luce:

• Se il prodotto contiene batterie non sostituibili, batterie ricaricabili o fonti di luce, non è necessario rimuoverle prima dello smaltimento.

• Per smaltire definitivamente il prodotto, informarsi presso il centro di riciclaggio più vicino o presso il proprio rivenditore specializzato sulle norme relative allo smaltimento.

• È possibile smaltire il prodotto gratuitamente. 12 Garanzia Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare la filiale del fabbricante nel pro- prio Paese (vedere dometic.com/dealer) o il rivenditore di riferimento. Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al disposi- tivo:

• una copia della ricevuta con la data di acquisto,

• il motivo della richiesta o la descrizione del guasto. Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conse- guenze sulla sicurezza e invalidare la garanzia. 13 Specifiche tecniche Per consultare l’attuale dichiarazione di conformità UE del dispositivo, visitare la pagina del relativo prodotto sul sito dometic.com oppure contattare direttamente il fabbricante (vedere dometic.com/dealer). Questo prodotto contiene una sorgente luminosa di classe di efficienza energetica F. Ulteriori informazioni sul prodotto sono accessibili tramite il codice QR sull’etichetta energetica del prodotto o al sito eprel.ec.europa.eu. HiPro CARE

Tensione di ingresso 220 V … 240 V 50/ 60 Hz Potenza nominale di ingresso 65 W Volume totale 27 L 33 L 49 L Classe climatica e uso a tem- peratura ambiente previsto N: 16 °C… 32 °C T: 16 °C… 43 °C Intervallo di temperatura im- postabile 2 °C… 12 °C Refrigerante R717 R600a Potenziale di riscaldamento globale (GWP)
