KASUTUSJUHEND HiPro Care A30SFS DOMETIC

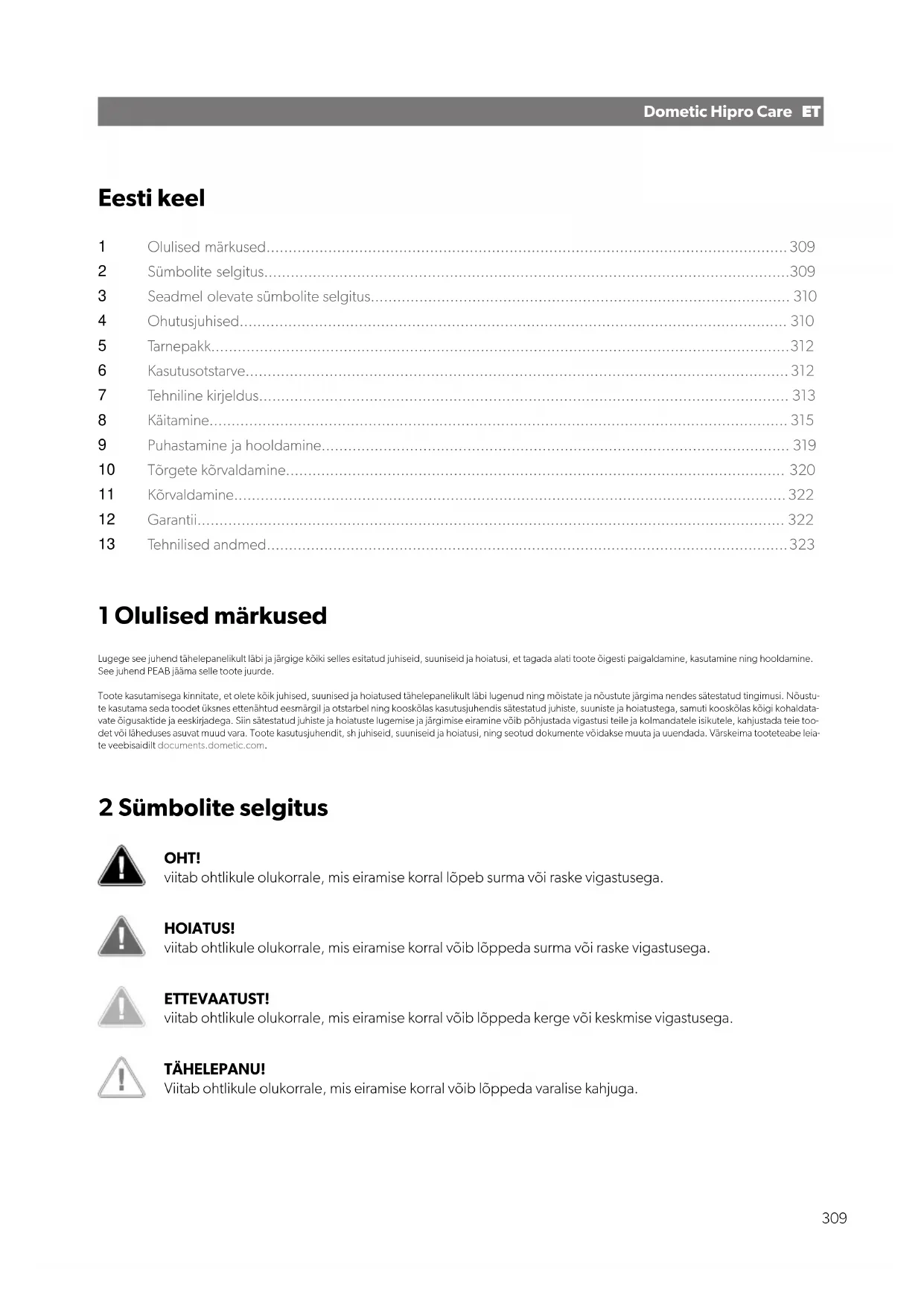

Tehnilised andmed......................................................................................................................323 1 Olulised märkused Lugege see juhend tähelepanelikult läbi ja järgige kõiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote õigesti paigaldamine, kasutamine ning hooldamine. See juhend PEAB jääma selle toote juurde. Toote kasutamisega kinnitate, et olete kõik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning mõistate ja nõustute järgima nendes sätestatud tingimusi. Nõustu- te kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas kasutusjuhendis sätestatud juhiste, suuniste ja hoiatustega, samuti kooskõlas kõigi kohaldata- vate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste lugemise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie too- det või läheduses asuvat muud vara. Toote kasutusjuhendit, sh juhiseid, suuniseid ja hoiatusi, ning seotud dokumente võidakse muuta ja uuendada. Värskeima tooteteabe leia- te veebisaidilt documents.dometic.com. 2 Sümbolite selgitus OHT! viitab ohtlikule olukorrale, mis eiramise korral lõpeb surma või raske vigastusega. HOIATUS! viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda surma või raske vigastusega. ETTEVAATUST! viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda kerge või keskmise vigastusega. TÄHELEPANU! Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kahjuga. 309ETDometic Hipro Care MÄRKUS Lisateave toote käitamiseks. 3 Seadmel olevate sümbolite selgitus Tulekahju oht / tuleohtlikud materjalid 4 Ohutusjuhised Üldine ohutus HOIATUS! Elektrilöögi oht

• Veenduge, et minikülmiku paigaldaks kvalifitseeritud tehnik, kes teeb seda tootja Dometic paigal- dusjuhendi järgi.

• Ärge kasutage minikülmikut, kui see on nähtavalt kahjustada saanud.

• Kui minikülmiku toitekaabel on katki, tuleb õnnetuste ennetamiseks lasta see välja vahetada tootjal, teenindusesindusel või sarnase kvalifikatsiooniga isikul.

• Seda minikülmikut tohivad parandada ainult kvalifitseeritud isikud. Valed remonditööd võivad tekita- da suurt kahju.

• Valige minikülmiku asukoht nii, et toitejuhe ei jääks esemete vahele kinni ja ei saaks kahjustada.

• Ärge jätke seadme taha mitut teisaldatavat toitepesa või teisaldatavat toiteallikat.

• Ühendage seade pessa, mis tagavad nõuetekohase ühenduse eelkõige juhul, kui seade vajab maandust. HOIATUS! Tuleoht

• Külmaainekontuuris olev külmaaine on äärmiselt tuleohtlik ja lekke korral võivad tuleohtlikud gaasid koguneda, kui seade asub väikeses ruumis. Külmaainekontuuri mis tahes kahjustuse korral toimige järgmiselt. Hoidke lahtine leek ja potentsiaalsed süüteallikad minikülmikust eemal. Ventileerige ruumi põhjalikult. Lülitage minikülmik välja.

• Külmaainega R600a minikülmikute puhul toimige järgmiselt. Külmaainekontuur sisaldab väikest kogust keskkonnahoidlikku, kuid tuleohtlikku külmaainet. See ei kahjusta osoonikihti ega võimenda kasvuhooneefekti. Lekkiv külmaaine võib süttida. Ärge kasutage ega hoidke minikülmikut kinnises ruumis, kus õhuvool puudub või on väga väi- ke. Hoidke minikülmiku paigaldamiseks kasutatavast süvendist eemal elektrikomponendid ja val- gusallikad, mis tekitavad normaalse või ebanormaalse töö korral sädemeid või elektrikaari (nt re- leed või kaitsmekarbid).

• Ärge asetage takistusi seadme korpuse või paigaldise õhuavade ette. 310Dometic Hipro CareET

• Ärge kasutage sulatamise kiirendamiseks mis tahes mehaanilisi esemeid ega muid meetodeid peale tootja poolt soovitatute.

• Ärge avage ega kahjustage külmaaine torusid.

• Ärge kasutage minikülmiku sees elektriseadmeid, v.a need, mida tootja on selleks otstarbeks soovi- tanud. HOIATUS! Plahvatusoht Ärge hoiustage minikülmikus plahvatusohtlikke esemeid, nagu kütust sisaldavad aerosoolpihustid. HOIATUS! Terviseoht

• Absorptsioonjahutusega versioonide puhul toimige järgmiselt. Kunagi ärge absorptsioon- moodulit avage. See on kõrge rõhu all ja võib avamise korral vigastusi tekitada.

• Seda seadet võivad kasutada alates 8-aastased lapsed ning piiratud füüsiliste, sensoorsete või vaim- sete võimetega või vajalike kogemuste ja teadmisteta isikud järelevalve all või pärast seda, kui neid on õpetatud seadet ohutult kasutama ja nad mõistavad seadme kasutamisega kaasnevaid ohte.

• Lapsi tuleb valvata, et oleks kindel, et nad minikülmikuga ei mängiks.

• Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

• 3–8-aastased lapsed võivad minikülmikusse asju panna ja sealt välja võtta. ETTEVAATUST! Muljumisoht Ärge pange sõrmi hinge sisse. ETTEVAATUST! Terviseoht Toiduaineid võib hoida ainult originaalpakendis või sobivates anumates. TÄHELEPANU! Kahjustuste oht

• Kontrollige, kas andmeplaadile märgitud pingenäitajad kattuvad toiteallika andmetega.

• Minikülmiku ühendamiseks vahelduvvooluga avalikku elektrivõrku kasutage ainult kaasasolevat kaablit.

• Ärge tõmmake pistikut välja seda ühenduskaablist sikutades.

• Ebapiisav õhuvool põhjustab kasutusea lühenemist ja jahutusvõimsuse vähenemist. Kui paigaldate minikülmiku mööblisse, pidage kinni minimaalsetest kaugustest (vt paigaldusjuhendit).

• Jahutusseadme isolatsioon sisaldab tuleohtlikku tsüklopentaani ja selle kõrvaldamisel tuleb järgida erinõudeid. Viige jahutusseade pärast selle kasutusea lõppemist sobivasse kogumispunkti.

• Hoidke kondensaadi äravooluava alati puhtana.

• Kandke minikülmikut ainult püstiselt. Seadme ohutu käitamine OHT! Elektrilöögi oht Ärge puudutage katmata kaableid paljaste kätega. ETTEVAATUST! Elektrilöögi oht Enne minikülmiku käivitamist veenduge, et toitejuhe ja pistik oleksid kuivad. 311ETDometic Hipro Care ETTEVAATUST! Terviseoht

• Veenduge, et paneksite minikülmikusse ainult selliseid asju, mida võib valitud temperatuurile jahuta- da.

• Toitu võib hoida ainult originaalpakendis või sobivates anumates.

• Kui uks jäetakse pikemaks ajaks lahti, võib temperatuur minikülmiku sektsioonides oluliselt tõusta.

• Toiduga kokku puutuvaid pindu ja ligipääsetavaid äravoolusüsteeme tuleb regulaarselt puhastada.

• Säilitage toorest liha ja kala minikülmikus selleks sobivates anumates, nii et need ei puutuks teiste toi- duainetega kokku ega saaks neile tilkuda.

• Kui jätate minikülmiku pikemaks ajaks tühjalt seisma, toimige järgmiselt. Lülitage minikülmik välja. Sulatage minikülmik. Puhastage ja kuivatage minikülmik. Jätke uks lahti, et vältida hallituse teket minikülmikus. TÄHELEPANU! Kahjustuste oht

• Ärge asetage minikülmikut lahtise leegi või muu soojusallika (radiaator, otsene päikesekiirgus, gaasi- ahi jne) lähedusse.

• Ärge katke ventilatsiooniavasid kinni.

• Ärge kastke minikülmikut vette.

• Kaitske minikülmikut ja kaablit kuumuse ja niiskuse eest.

• Veenduge, et toiduained ei puutuks vastu jahutuskambri seinu. 5 Tarnepakk Kogus Tähistus 1 Minikülmik 1 A30SBI, A40SBI, C60SBI: liughingede komplekt 1 Lühike kasutusjuhend 1 Kasutusjuhend (ainult digitaalne) 1 Paigaldusjuhend 6 Kasutusotstarve Külmutusseade (nimetatakse ka minikülmikuks) on ette nähtud suletud anumas jookide ja toiduainete ning värskete toiduainete jahutamiseks ja hoiustamiseks. Minikülmik on loodud kasutamiseks kodumajapidamises ja sarnastes kasutuskohtades, näiteks

• poodide, kontorite ja muude töökeskkondade personali köögid;

• hotellid, motellid ja muud majutusasutused;

• toitlustus ja muu sarnane kasutus, mis ei ole jaemüük. 312Dometic Hipro CareET Minikülmik ei sobi haagissuvilatesse ega matkabussidesse paigaldamiseks. Minikülmik sobib kasutamiseks sisseehitatud seadmena või eraldiseisva külmikuna. Vaadake paigaldusjuhiseid. Minikülmik ei ole ette nähtud

• korrodeerivate, söövitavate või lahustit sisaldavate ainete hoidmiseks.

• ravimite hoiustamiseks;

• Toiduainete sügavkülmutamiseks. See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusjuhendis toodud valdkonnas. Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigal- duse ja/või valesti kasutamise või hooldamise korral halvenevad tööomadused ja võib tekkida rike. Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• valesti paigaldamine, kokkupanek või ühendamine, sh liigpinge;

• valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine;

• tootel ilma tootja selge loata tehtud muudatused;

• kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud. Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid. 7 Tehniline kirjeldus A30SBI, A30SFS, A40SBI, A40SFS: minikülmik töötab müravaba absorptsioonjahutuse tehnoloogiaga.

• A30SBI, A30SFS: minikülmik on varustatud ühe riiuli ja ühe ukseraamiga.

• A40SBI, A40SFS: minikülmik on varustatud ühe riiuli ja kahe ukseraamiga. C60SBI, C60SFS: minikülmik töötab madala müraga kompressorjahutuse tehnoloogiaga. Minikülmik on varustatud kahe riiuli ja kahe ukseraamiga. Alumine ukselukk sobib pudelite hoidmiseks mahuga kuni 1.5 L (standardsuurus). Valikuline pudelihoidja tagab täien- dava stabiilsuse. Ülemine ukseriiul on mõeldud väiksemate pudelite või suupistete hoidmiseks. Minikülmik on saadaval eraldiseisva versioonina (FS) ja sisseehitatud versioonina (BI). Kõik materjalid sobivad kasutamiseks koos toiduainetega. Külmutusagensikontuur ei vaja hooldust. 313ETDometic Hipro Care Minikülmiku juhtelemendid

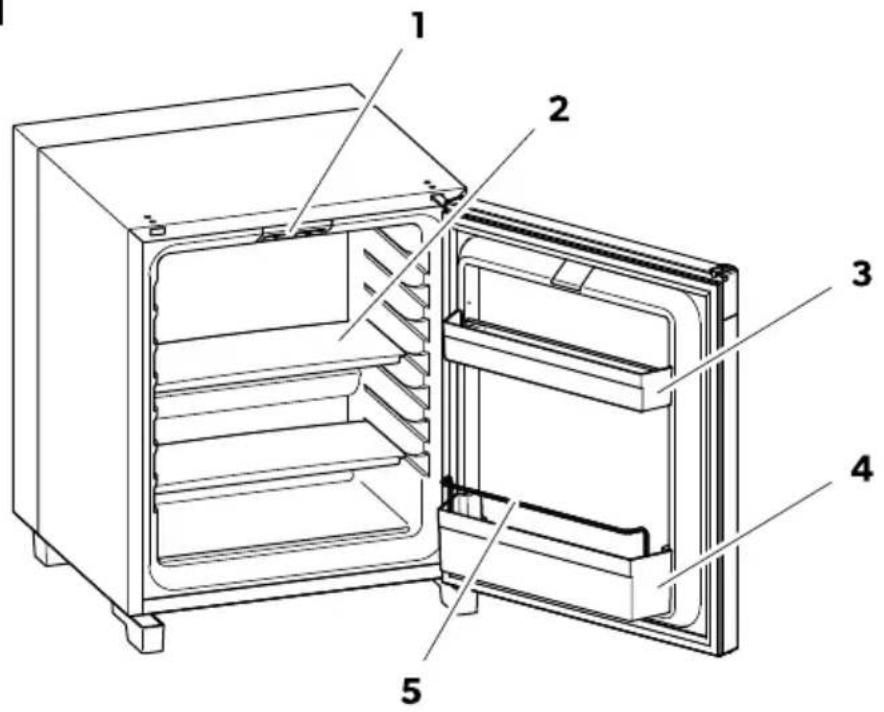

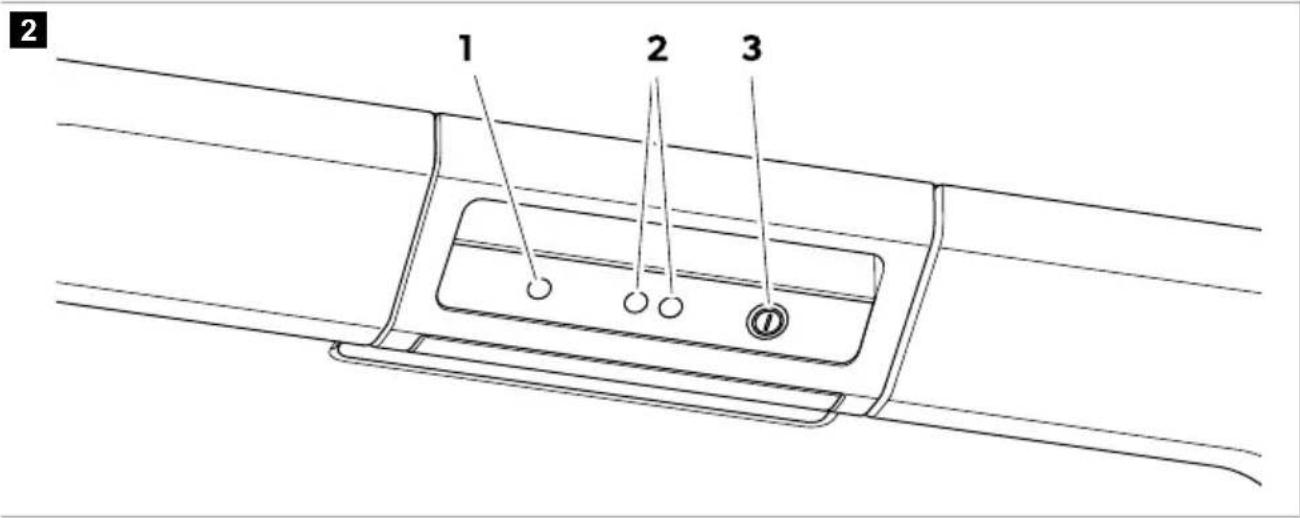

Nr joon. le- heküljel314 Selgitus 1 Sisevalgusti ja juhtpaneel

Nupp Minikülmiku sisse- ja väljalülitamine Temperatuuriseade menüüsse sisenemine Vaiksesse režiimi sisenemine (ainult C60SBI, C60SFS) Näidu-LED Värv Olek Tähistus Roheline Sees Minikülmik jahutab Oranž Sees Minikülmik lõpetab jahutamise (temperatuur on saavutatud või automaatse sulatamise funktsioon on aktiivne) Vilgub Tekkis viga (vt peatükk Tõrgete kõrvaldamine leheküljel320) – Väljas Minikülmik on välja lülitatud või vaikses režiimis (ainult C60) 8 Käitamine Enne esmakordset kasutamist MÄRKUS Pärast käivitamist esimese 4tunni jooksul ärge seadmes tooteid hoidke. Hügieeni tagamiseks puhastage seadet seest ja väljast. 315ETDometic Hipro Care Energiasääst

• Avage minikülmikut nii vähe ja nii lühidalt kui võimalik.

• Vältige tarbetult madala temperatuuri seadmist.

• Energiakulu optimeerimiseks hoidke riiuleid ja sahtleid samas asendis, nagu see oli tarnimisel.

• Kontrollige regulaarselt, kas ukse tihend asetub õigesti oma kohale.

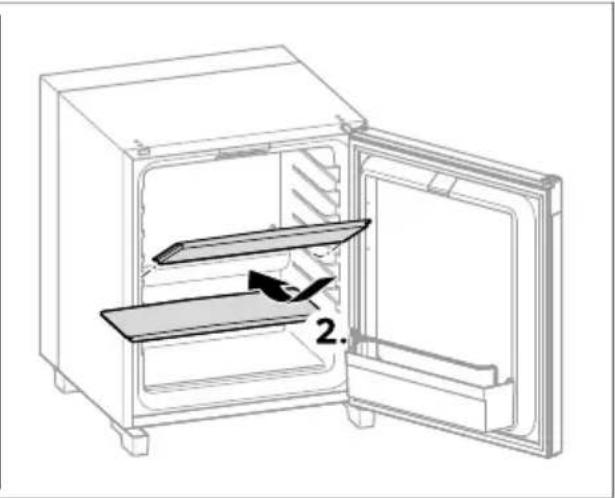

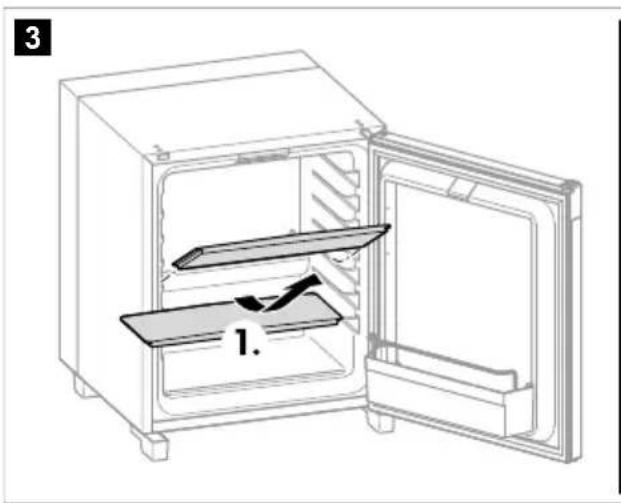

• Puhastage tolmu ja mustust kondensaatorilt regulaarselt. Riiulite paigutamine Riiulite paigutamiseks toimige, nagu näidatud joon. leheküljel316.

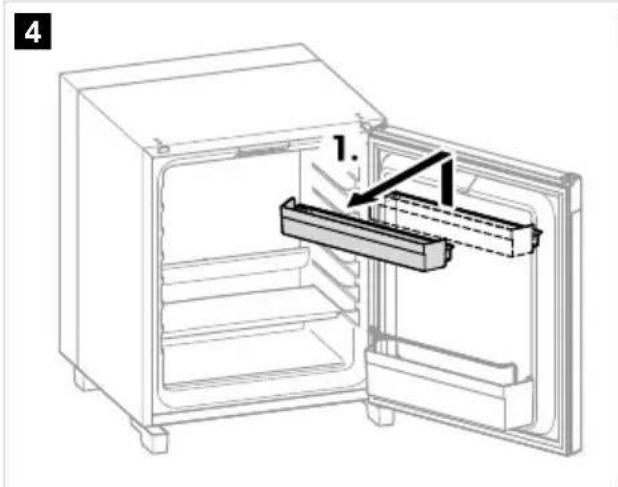

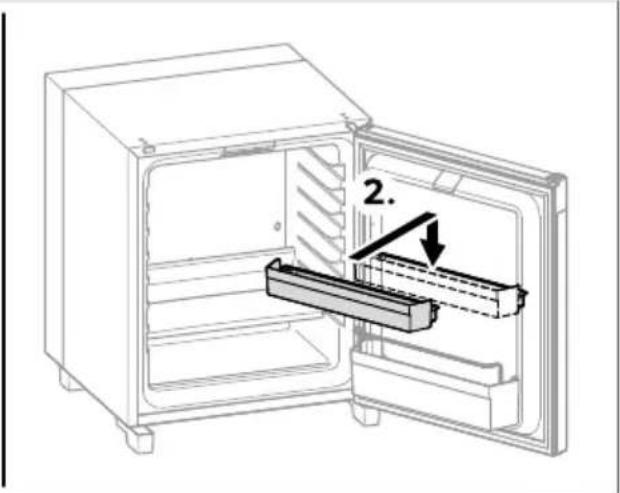

Ukseriiuli paigutamine Ukseriiuli paigutamiseks toimige, nagu näidatud joon. leheküljel316.

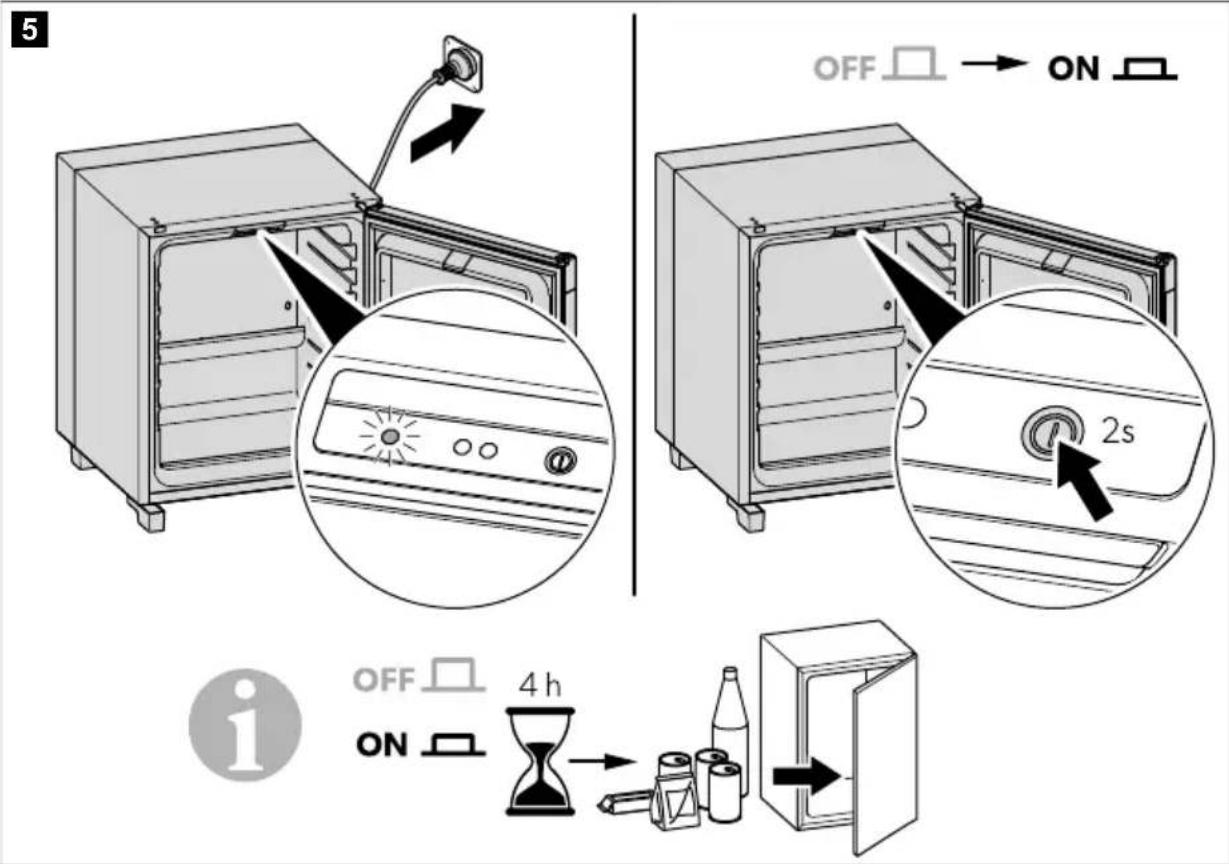

316Dometic Hipro CareET Minikülmiku sisse- ja väljalülitamine MÄRKUS

• Minikülmik lülitub vooluvõrku ühendamisel automaatselt sisse.

• Esmakordsel sisselülitamisel või pikema aja jooksul kasutamata jätmisel kulub minikülmikul määratud jahutustemperatuuri saavutamiseks mitu tundi.

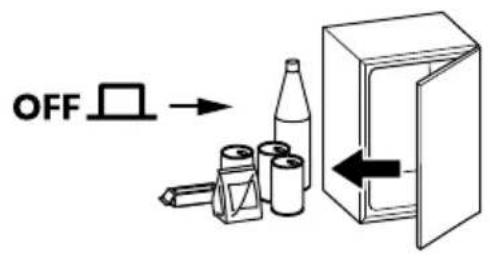

• Lülitage minikülmik alati välja, kui te ei kasuta seda pikemat aega. Sisselülitamiseks vajutage ja hoidke nuppu nuppu 2 s all (joon. leheküljel317).

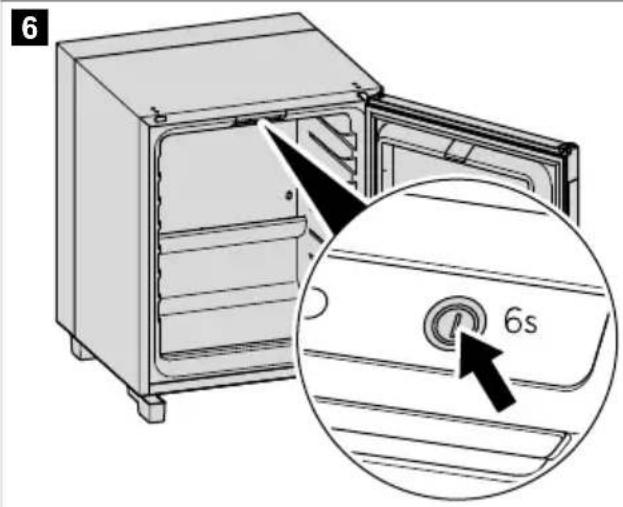

Väljalülitamiseks vajutage ja hoidke nuppu nuppu 6 s all (joon. leheküljel318). 317ETDometic Hipro Care

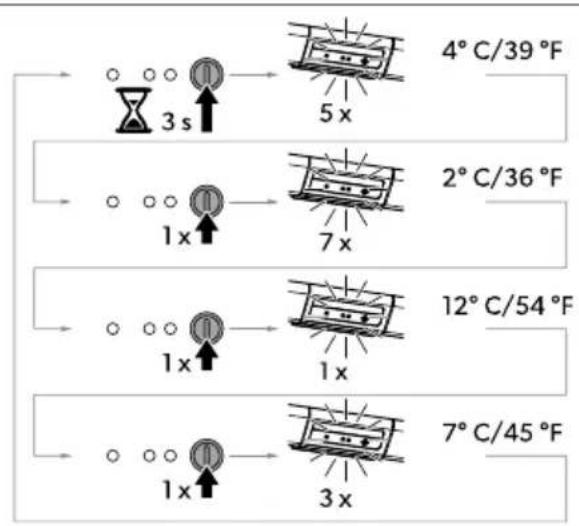

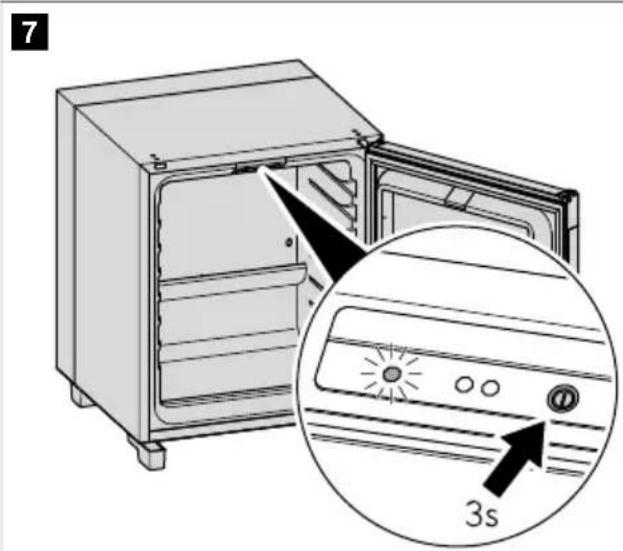

Temperatuuri seadmine Toidu raiskamise vältimiseks lähtuge järgmistest juhistest.

• Hoidke temperatuuri võimalikult ühtlasena. Avage minikülmikut nii vähe ja nii lühidalt kui võimalik. Paigutage toiduained nii, et õhk saaks nende ümber liikuda.

• Minikülmik on automaatne temperatuuri reguleerimise funktsioon. Valige võimalike temperatuuriväärtuste seast keskmine.

• Reguleerige temperatuuri vastavalt toiduainete hulgale ja liigile.

• Toiduained võivad kergesti lõhnu või maitseid külge võtta või eraldada. Hoidke toiduaineid alati kaetuna või kinnistes anumates/pudelites. Minikülmik on automaatne temperatuuri reguleerimise funktsioon. Vaikimisi on temperatuuriks määratud 4 °C. Temperatuuri saab reguleerida väärtusele 2 °C, 4 °C, 7 °C või 12 °C. Iga vajutus nupule lülitab võimalike jahutustemperatuuri väärtuste vahel. Valitud temperatuuri näitab vilkumiste arv LED-näidikul (vt peatükk Näidu-LED leheküljel315). Temperatuuri seadmiseks toimige, nagu näidatud joon. leheküljel318.

1. Seadke soovitud jahutustemperatuur (vt peatükk Temperatuuri seadmine leheküljel318).

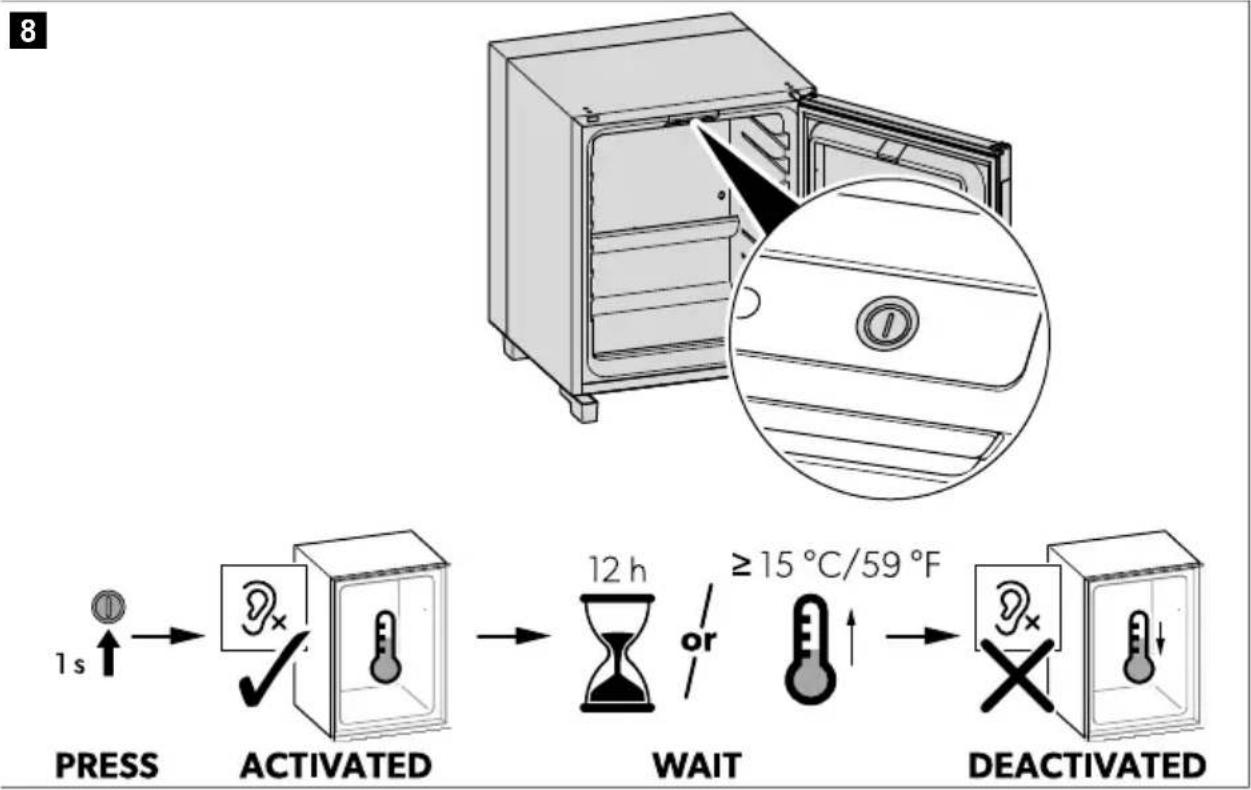

Vaikse režiimi seadmiseks toimige, nagu näidatud joon. leheküljel319.

Sulatamine Minikülmikul on automaatse sulatamise funktsioon. Hoidmine Kui minikülmikut pikemat aega ei kasutata, toimige järgmiselt.

1. Tõmmake toitepistik pesast.

2. Puhastage minikülmik (vt peatükk Puhastamine ja hooldamine leheküljel319).

3. Lõhnade tekkimise vältimiseks jätke uks avatuks.

9 Puhastamine ja hooldamine HOIATUS! Elektrilöögi oht Alati enne seadme puhastamist ja hooldamist lahutage see avalikust elektrivõrgust. 319ETDometic Hipro Care TÄHELEPANU! Kahjustuste oht

• Ärge kasutage puhastamiseks abrasiivseid puhastusvahendeid ega kõvasid esemeid, sest need võivad seadet kahjustada.

• Kunagi ärge kasutage kõvu või teravaid tööriistu seadmelt jää eemaldamiseks või kinnikülmunud toi- du vabastamiseks.

• Ärge kasutage sulatamise kiirendamiseks mehaanilisi tööriistu ega mis tahes muid tööriistu.

• Ohtlike olukordade vältimiseks võib valgusallikat vahetada ainult tootja, hooldustehnik või sama- laadse kvalifikatsiooniga isik. Puhastage seadet niiske lapiga regulaarselt ja kohe, kui see määrdub. Pärast puhastamist pühkige seade lapiga kuivaks. Kontrollige kondensaadi äravooluava regulaarselt. Vajaduse korral puhastage kondensaadi äravooluava. Kui see on ummistunud, koguneb kondensaat seadme alla. Absorptsioonseadmega versioonid: eemaldage absorptsioonseadmelt harja või pehme lapiga kord aas- tas tolm. 10 Tõrgete kõrvaldamine Probleem Põhjus Abinõu Toitepistik ei ole ühendatud. Sisestage toitepistik pessa. Pesas puudub pinge. Kontrollige kaitselülitit. Minikülmik ei jahuta. Näidu-LED on väljas. Elektroonika kaitse on defektne. Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: Vaheta- ge kaitse välja. Absorptsioonjahutusega versioo- nide puhul toimige järgmiselt. Padrunküttekeha rike Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: paigal- dage uus padrunküttekeha. Elektroonika või temperatuuriandurite rike. Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: paigal- dage uus elektroonika või andur. Jahutusmoodul on defektne. Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: Asen- dage minikülmik. Minikülmik ei jahuta. Näidu-LED on sees. Minikülmik vaikses režiimis (ainult C60). Midagi ei ole vaja teha (Vaikse režiimi seadmine (ainult C60SBI, C60SFS) le- heküljel319). Minikülmik ei jahuta. Näidu-LED vilgub teatud aja jooksul x korda oranžilt. Vilgub 1x: NTC-andur on defektne. Võtke ühendust volitatud hool- dustehnikuga. 320Dometic Hipro CareET Probleem Põhjus Abinõu Ainult hooldustehnik: asenda- ge NTC-andur. Vilgub 3x: padrunküttekehal esineb ri- ke (ainult absorptsioonjahutusega ver- sioonide puhul). Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: paigal- dage uus padrunküttekeha. Vilgub 5x: CPC (jahutusvõimsuse juhti- mise) viga.

1. Vea lähtestamiseks ühendage mi-

nikülmik ajutiselt vooluvõrgust lahti.

2. Lugege vilkumiste arvu pärast läh-

• Vilgub 3x: padrunküttekehal esi- neb rike (ainult absorptsioonja- hutusega versioonide puhul).

• Ei vilgu: viga on lähtestatud.

3. Vilgub 1x või 3x: võtke ühendust

volitatud hooldustehnikuga. Märkus. Pärast pikka aega ilma tõrkeotsinguta lülitub LED-tuli ta- gasi vilkumise intervallile 5x. Minikülmik ei jahuta. Sisetuli vilgub pi- devalt. Absorptsioonjahutusega versioo- nide puhul toimige järgmiselt. Vi- ga jahutusseadme enesetestimisel. Kontrollige jahutusseadet lekete osas. Kontrollige jahutusseadme ven- tilatsioonivõret ja tagage opti- maalne jõudlus. Oodake 24 h, kuni seade hak- kab uuesti jahutama. Kui seade 24 h jooksul ei taaskäivitu, võtke ühendust volitatud hooldustöö- tajaga. Jahutusmooduli ventilatsioon ei ole pii- sav. Tagage piisav ventilatsioon (vt paigal- dusjuhendit). Minikülmik on otsese päikesevalguse käes. Viige minikülmik otsese päikesevalgu- se käest ära. Minikülmiku ukse tihend ei ole kindlalt suletud. Kontrollige kaugusi (vt paigaldusjuhen- dit). Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: vaheta- ge ukse tihend välja. Minikülmik on hiljuti täidetud. Kontrollige jahutust 5 h… 6 h möödu- misel uuesti. Kehv jahutusvõimsus Absorptsioonjahutusega versioo- nide puhul toimige järgmiselt. Si- sendpinge on liiga madal või liiga kõr- ge. Kontrollige sisendpinget. 321ETDometic Hipro Care Probleem Põhjus Abinõu Automaatse sulatamise funktsioon on aktiivne. Midagi ei ole vaja teha (vt peatükk Sula tamine leheküljel319). Minikülmiku ukse tihend ei ole kindlalt suletud. Kontrollige kaugusi (vt paigaldusjuhen- dit). Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: vaheta- ge ukse tihend välja. Minikülmiku kambris tekib jää. Minibaar jätkab katkestusteta jahtumist (jahutustemperatuur langeb alla mää- ratud väärtuse). Võtke ühendust volitatud hooldusteh- nikuga. Sisevalgustus on defektne. Võtke ühendust volitatud hool- dustehnikuga. Ainult hooldustehnik: vaheta- ge sisevalgustus välja. Sisevalgustus ei tööta. Ukse infrapunaanduri pind on kaetud, nt kondensaadiga. Puhastage ukse infrapunaanduri pind. 11 Kõrvaldamine HOIATUS! Tuleoht

• Külmaaine on äärmiselt tuleohtlik. Ärge avage ega kahjustage külmaaine torusid.

• Seadme isolatsioon sisaldab isoleerivat gaasi (vt tüübisilti). Ärge kahjustage isolatsiooni. Pakkematerjali ringlussevõtt. Kui võimalik, pange pakkematerjal vastavasse ringlussevõetava prügi kasti. Integreeritud akude, tavaliste akude ja valgusallikatega toodete ringlussevõtt.

• Kui toode sisaldab integreeritud akusid, tavalisi akusid või valgusallikaid, siis neid ei pea enne jäät- mekäitlusse andmist eemaldama.

• Kui soovite toote utiliseerida, küsige oma kohalikust jäätmekäitlusettevõttest või -spetsialistilt üksik- asjaliku, kuidas seda kehtivate jäätmekäitluseeskirjade järgi teha.

• Toote saab jäätmekäitlusse anda tasuta. 12 Garantii Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust tootja kohaliku filiaaliga (vt dome tic.com/dealer) või edasimüüjaga. Remondi- ja garantiitööde töötlemiseks lisage palun alljärgnevad dokumendid, kui seadme meile saadate:

• ostukuupäevaga arve koopia;

• kaebuse põhjus või vea kirjeldus. 322Dometic Hipro CareET Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garan- tii kehtetuks muuta. 13 Tehnilised andmed Seadmele kehtiva EL-i vastavusdeklaratsiooni leiate vastavalt tootelehelt aadressil dometic.com või tootjaga otse ühendust võttes (vt dometic.com/dealer). Toode sisaldab energiatõhususe klassi F valgusallikat. Täiendav tooteteave on saadaval tootel oleva energiasildi ruutkoodi kaudu või aadressil eprel.ec.europa.eu. HiPro CARE

Sisendpinge 220 V … 240 V 50/ 60 Hz Nimi-sisendvõimsus 65 W Kogumaht 27 L 33 L 49 L Kliimalass ja ettenähtud ümb- ritsev temperatuur kasuta- misel N: 16 °C… 32 °C T: 16 °C… 43 °C Reguleeritav temperatuuriva- hemik 2 °C… 12 °C Külmaaine R717 R600a Globaalse soojenemise po- tentsiaal (GSP)
