| Tipo di prodotto | Frigorifero a compressione (ghiacciaia elettrica) |
| Marca | DOMETIC |
| Modello | CFX2 28 |
| Dimensioni (L x P x A) | 726 x 590 x 596 mm |
| Peso | 13,5 kg |
| Capacità | 28 L |
| Alimentazione | 12/24 V CC (continua) e 100-240 V CA (alternata) |
| Consumo elettrico (12 V) | 8,6 A |
| Consumo elettrico (24 V) | 3,8 A |
| Intervallo di temperatura | da -18°C a +10°C |
| Refrigerante | R-600a (isobutano) |
| Quantità di refrigerante | 13 g |
| Funzioni principali | Bluetooth, NFC, app Mobile Cooling, protezione batteria a 3 livelli, schermo LCD, regolazione temperatura, maniglie pieghevoli, porta USB 5V/2A, cestello rimovibile |
| Sicurezza | Protezione da sovratensione, inversione di polarità, protezione batteria, fusibile |
| Manutenzione e pulizia | Pulizia con un panno umido, sbrinamento manuale |
| Pezzi di ricambio e riparabilità | Fusibile intercambiabile, scheda di comando sostituibile da un professionista |
| Garanzia | Garanzia legale, consultare il manuale per i dettagli |
| Informazioni generali | Utilizzo in campeggio, veicolo, barca; non adatto per congelamento |
Domande frequenti - CFX2 28 DOMETIC
Domande degli utenti su CFX2 28 DOMETIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Frigorifero in formato PDF gratuitamente! Trova il tuo manuale CFX2 28 - DOMETIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CFX2 28 del marchio DOMETIC.
MANUALE UTENTE CFX2 28 DOMETIC
1 Note importanti.... 2 Spiegazione dei simboli.... 3 Spiegazione dei simboli sull'apparecchio.... 4 Istruzioni per la sicurezza.... 5 Dotazione.... 6 Accessori.... 7 Destinazione d'uso.... 8 Descrizione delle caratteristiche tecniche.... 9 Funzionamento.... 10 Pulizia e cura.... 11 Risoluzione dei problemi.... 12 Garanzia.... 13 Smaltimento.... 14 Specifiche tecniche....
Note importanti
Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni devono essere conservate insieme al prodotto.
Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità alle istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità alle leggi e ai regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione, possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, visitare documents.dometic.com.
2 Spiegazione dei simboli
Il termine presente nella segnalazione identifica i messaggi di sicurezza e quelli relativi al danneggiamento della proprietà, oltre a indicare il grado o il livello di gravità del rischio.
PERICOLO
Indica una situazione di pericolo che, se non evitata, provoca lesioni gravi o mortali.
AVVERTENZA
Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni gravi o mortali.
ATTENZIONE
Indica una situazione di pericolo che, se non evitata, potrebbe provocare lesioni di entità lieve o moderata.
AVVISO
Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.
NOTA: Informazioni supplementari relative all'esercizio del prodotto.
3 Spiegazione dei simboli sull'apparecchio
J isoS Rischio di incendio e materiali infiammabili.
4 Istruzioni per la sicurezza
(ERIC3-32 Pericolo di scosse elettriche
U Oer le imbarcazioni se l'apparecchio è alimentato dalla rete elettrica assicurarsi che l'alimentazione abbia un interruttore differenziale, un interruttore di corrente residua (RCD) o un interruttore di circuito di guasto a terra (GFCI). L'installazione, soprattutto nelle aree potenzialmente umide, deve essere eseguita conformemente a tutte le norme di installazione applicabili. Non toccare mai i cavi esposti a mani nude. Questo vale soprattutto per il funzionamento con rete di alimentazione CA.
/11 ER) ENe/2 Pericolo di scosse elettriche
Non mettere in funzione il frigorifero se presenta danni visibili. Se il cavo di alimentazione di questo frigorifero è danneggiato, deve essere sostituito per evitare pericoli per la sicurezza. Questo frigorifero può essere riparato solo da personale qualificato. Riparazioni eseguite non correttamente possono creare considerevoli rischi. Collegare l'apparecchio a prese che garantiscano una connessione adeguata, soprattutto quando l'apparecchio deve essere collegato alla massa.
/11 ER) ENe/2 Pericolo di incendio
Durante il posizionamento dell'apparecchio assicurarsi che il cavo di alimentazione non venga bloccato o danneggiato. Non collocare prese multiple portatili o alimentatori portatili sul retro dell'apparecchio. Il refrigerante nel circuito di raffreddamento è altamente infiammabile e in caso di perdita i gas combustibili potrebbero accumularsi se l'apparecchio si trova in un ambiente di piccole dimensioni. In caso di danneggiamento del circuito di raffreddamento
Tenere le fiamme libere e potenziali fonti di accensione lontane dal frigorifero.
Ventilare bene l'ambiente.
Disattivare il frigorifero.
Per i frigoriferi con refrigerante T6CCaV
Il circuito di raffreddamento contiene una piccola quantità di un refrigerante ecologico ma infiammabile. Non danneggia lo strato di ozono e non aumenta l'effetto serra. Qualsiasi perdita di refrigerante può incendiarsi. Non usare o conservare il frigorifero portatile in spazi ristretti con un flusso d'aria assente o minimo. Assicurare che le aperture di ventilazione nell'alloggiamento dell'apparecchio o nelle strutture da incasso non siano ostruite. Non utilizzare oggetti metallici o altri attrezzi per cercare di accelerare il processo di sbrinamento, a meno che non siano consigliati dal produttore a tale scopo. Non aprire o danneggiare il circuito di raffreddamento. Non utilizzare apparecchi elettrici all'interno del frigorifero, ad eccezione di quelli consigliati dallo stesso produttore.
/11 ER) ENe/2 Pericolo per la salute
Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorvegliate o preventivamente istruite sull'impiego dell'apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso. I bambini dai 3 agli 8 anni possono riempire e svuotare gli apparecchi di refrigerazione. Controllare che i bambini non giochino con questo apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza la presenza di un adulto.
Pericolo di esplosione
Non conservare nel frigorifero sostanze esplosive come ad es. bombolette spray con gas propellente infiammabile.
Pericolo di scosse elettriche
Prima della messa in funzione del frigorifero portatile, assicurarsi che il cavo di alimentazione e la spina siano asciutti. Scollegare il frigorifero dall'alimentazione prima di eseguire operazioni di pulizia e manutenzione e dopo ciascun uso.
Pericolo per la salute
Per evitare la contaminazione degli alimenti, rispettare le seguenti istruzioni: Accertarsi che la capacità di raffreddamento dell'apparecchio sia adatta agli alimenti da refrigerare. I generi alimentari possono essere conservati solo nelle confezioni originali o in contenitori adatti. L'apertura prolungata del frigorifero può causare un significativo aumento della temperatura nei vani dell'apparecchio. Pulire regolarmente le superfici che vengono a contatto con gli alimenti e i sistemi di scarico accessibili.
Se l'apparecchio viene lasciato vuoto per lunghi periodi:
Spegnere l'apparecchio.
Sbrinare l'apparecchio.
Pulire e asciugare l'apparecchio.
Lasciare il coperchio aperto per evitare lo sviluppo di muffe all'interno dell'apparecchio.
Rischio di incendi
Confrontare i dati della tensione riportati sulla targhetta con quelli delle prese e degli attacchi disponibili. Collegare il frigorifero solo nel modo seguente:
con il cavo di collegamento della corrente continua a una rete di corrente continua nel veicolo.
Oppure collegando il cavo di collegamento MJ alla rete di alimentazione in corrente alternata.
Non estrarre mai la spina dalla presa tirando il cavo. Se il frigorifero portatile è collegato a una presa di corrente continua, staccare il frigorifero e le altre utenze elettriche dalla batteria prima di collegare il caricabatterie rapido. Se il frigorifero portatile è collegato a una presa di corrente continua, staccare il frigorifero o spegnerlo quando il motore viene spento. Altrimenti la batteria si può scaricare. Il frigorifero non è adatto per il trasporto di materiale caustico o materiali contenenti solventi. L'isolamento del frigorifero contiene ciclopentano infiammabile e necessita di procedure speciali per lo smaltimento. Al termine del suo ciclo di vita consegnare il frigorifero portatile presso un centro di riciclaggio adatto. Non posizionare il frigorifero in prossimità di fiamme libere o di altre fonti di calore (quali radiatori, diretta esposizione ai raggi solari, fornelli a gas ecc.). Non versare nessun tipo di liquido o ghiaccio nel contenitore interno. Non immergere mai il frigorifero in acqua. Proteggere il frigorifero portatile e il cavo dal caldo e dall'umidità. Non esporre il frigorifero portatile alla pioggia. Affinché il refrigerante possa circolare correttamente, l'apparecchio non deve superare un angolo di inclinazione di 30°. Posizionare il frigorifero in orizzontale servendosi di una livella ad acqua. Rischio di surriscaldamento! Assicurarsi che sia sempre garantita una ventilazione sufficiente su tutti e quattro i lati del frigorifero. Mantenere l'area di ventilazione priva di oggetti che potrebbero limitare il flusso d'aria verso i componenti di raffreddamento. Non collocare il frigorifero in scomparti chiusi o aree con flusso d'aria assente o minimo.

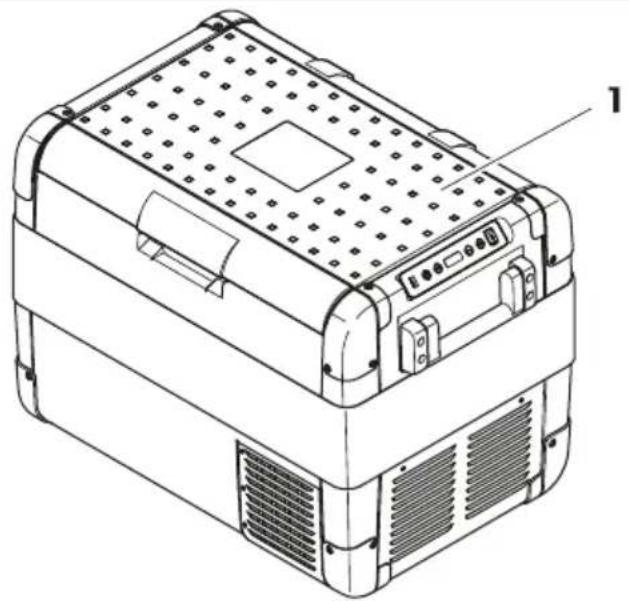

5 Dotazione
[ ]
Articolo Quantità Descrizione
d d Frigorifero portatile B d Cavo di collegamento per corrente continua 3 d Cavo di collegamento per corrente alternata e d Guida rapida d'uso
6 Accessori
Disponibili come accessorio non in dotazione
| Denomin! zione N. ! rt. Mo' ello | |
| ! it di Sissaggio a chiusura rapida CFX-QFK | h6CCCCCCd66 | olo MRgB B8 |
| ! it di Sissaggio a chiusura rapida MRg-f R! 3i Di | h6CCCBhi hh | olo MRgB 3j e MRgB Di |
| J pp mobile per il Grigoriçero portatile e Oer tutti i modelli |
7 Destinazione d'uso
Il frigorifero portatile è adatto per raffreddare gli alimenti. È anche adatto per l'uso su veicoli poiché è stato ideato per il funzionamento con la presa di corrente continua di un veicolo o con una rete di alimentazione alternata. Il frigorifero portatile è adatto per l'uso in campeggio. Il frigorifero portatile è destinato ad essere utilizzato in applicazioni domestiche e simili, quali:
Aree cucina del personale in negozi, uffici e altri ambienti di lavoro
Agriturismi
Clienti in hotel, motel e altri ambienti di tipo residenziale; ambienti di tipo bed and breakfast; catering e applicazioni simili non al dettaglio.
Il frigorifero portatile non è adatto per
Il congelamento rapido degli alimenti; la conservazione di sostanze corrosive, caustiche o contenenti solventi; l'utilizzo come apparecchio da incasso
Questo frigorifero portatile è adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.
Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.
Il presente manuale fornisce le informazioni necessarie per la corretta installazione e il funzionamento del prodotto. Un'installazione errata e un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.
Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da
Un'installazione, montaggio o collegamento errati, compresa la sovratensione; una manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore; modifiche al prodotto senza esplicita autorizzazione del produttore; impiego per scopi diversi da quelli descritti nel presente manuale.
Il produttore si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.
8 Descrizione delle caratteristiche tecniche
Il frigorifero portatile può raffreddare i prodotti. Il raffreddamento avviene mediante un circuito di raffreddamento a bassa manutenzione e con compressore. Il generoso isolamento e il potente compressore assicurano un raffreddamento efficiente e rapido.
Il frigorifero è adatto per l'uso mobile.
Il frigorifero portatile può sopportare per brevi periodi un'inclinazione di 30° ad esempio sulle barche.
Funzioni
Alimentazione con circuito di priorità per il collegamento alla rete di alimentazione a corrente alternata; dispositivo di controllo automatico a 3 livelli per proteggere la batteria del veicolo; display con indicazione della temperatura in °C e °F; impostazione della temperatura con 2 tasti in incrementi di 1 °C o 1 °F; funzione Bluetooth e NFC integrata per controllare il frigorifero tramite l'app mobile; maniglie richiudibili; cavo per l'alimentazione; cestino estraibile
Elementi di comando e indicazione
Vedi Fig. 10 a pagina 13 per il coperchio.

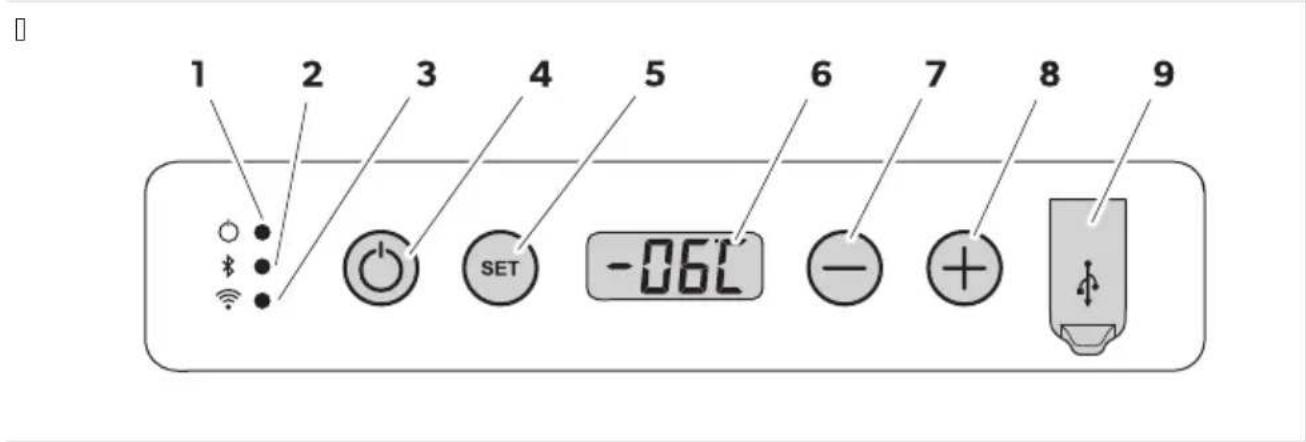

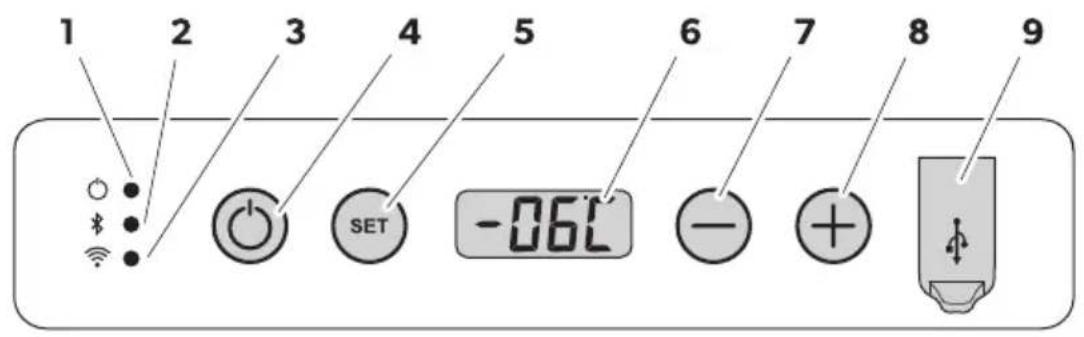

Pannello di controllo
| /rti-colo | Descrizione Spieg! zione | |
| d Ootenza | Indicazione di stato | |
| Il LKE si accende con luce biancaV Il compressore inizia a sunzionare. | ||
| Il LKE si accende con luce arancioneV Il compressore arresta il sunzionamento. | ||
| B | Bluetooth | Il LKE è spentov La sunzione Bluetooth del frigorifero portatile è spenta. |
| Il LKE lampeggia lentamente con luce bianca La sunzione Bluetooth del frigorifero portatile è accesa. Il frigorifero portatile non è associato a un dispositivo o. | ||
| Il LKE lampeggia rapidamente con luce biancaV Il frigorifero portatile sta e settuando l'associazione a un dispositivo o tramite Bluetooth. | ||
| Il LKE si accende con luce biancaV Il frigorifero portatile ha e settuato l'associazione a un dispositivo o tramite Bluetooth. | ||
| 3 | NLJ' | Il LKE è spentov La sunzione NLJ' del frigorifero portatile è spenta. |
IT::CFX2 28, CFX2 37, CFX2 45, CFX2 57
| /rti-colo | Descrizione Spieg! zione |
| Il LKE lampeggia con luce bian- caV La Sunzione N LJ' del Grigorifero portatile è accesa. Il Grigorifero por- tatile non è connesso ad alcun dispositi o. | |
| Il LKE si accende con luce bian- caV Il Grigorifero portatile ha e##ettuato l'associazione a un dispositi o tra- mite N LJ'. | |
| D O' kORR J ccende o spegne il Grigorifero. | |
| iSET | I eleziona la modalità di impostazioneVU Impostazione della temperaturaU Indicazione in gradi Melsius o RahrenheitU Impostazione del dispositi o di controllo automatico della batteriaU Impostazione della luminosità del displayU Impostazione della modalità di isualizzazioneU Impostazione del BluetoothU Impostazione della N LJ' |
| 6 E isplay | |
| j - | Monsente di impostare la temperaturaH l'unità di misura della temperaturaH il controllo automatico della batteriaH la luminosità del displayH la modalitàH il Bluetooth e la N LJ'. |
| 8 + | |
| h Corta UI B | |
(vedi collegamento [ ]

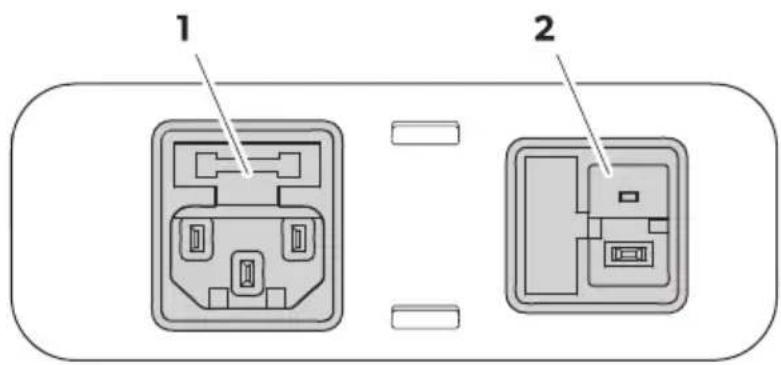

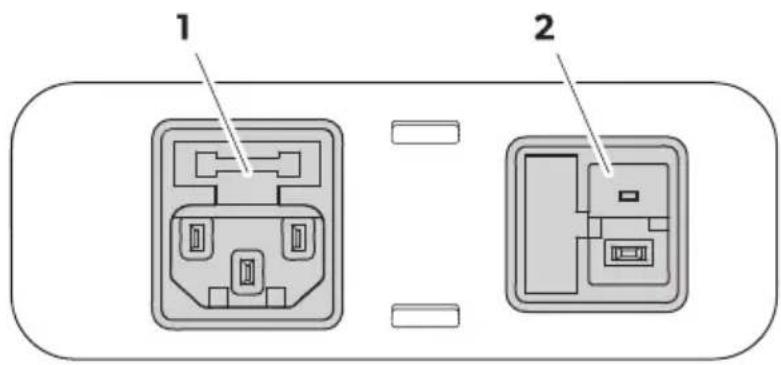

| /rticolo Descrizione |
| d Oresa di collegamento per l'alimentazione di tensione alternata |
| B Oresa di collegamento per l'alimentazione di tensione continua |
9 Funzionamento
(rimuovere e messa in funzione iniziale

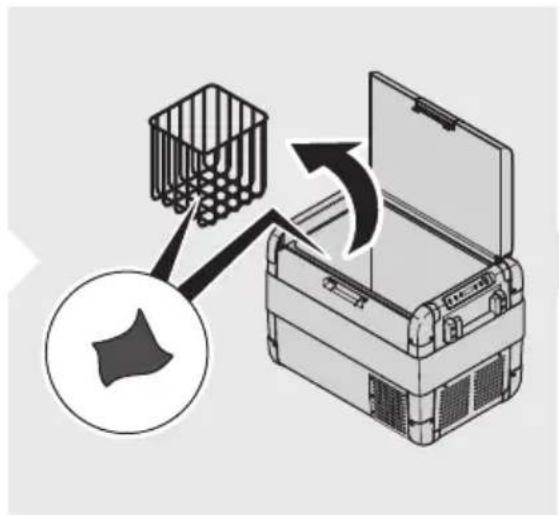

N3) / Per motivi igienici, prima della messa in funzione iniziale del frigorifero portatile, è opportuno pulirne l'interno e l'esterno con un panno umido (vedere Pulizia e cura alla pagina 18).
Inversione della direzione di apertura del coperchio (solo CFX2 57)
Le cerniere del coperchio possono essere spostate sul lato opposto.
A. Aprire o rimuovere il coperchio (vedi pagina 10).
B. Togliere le 3 viti di ciascuna cerniera (vedi pagina 10) ed estrarle.
- Applicare le cerniere nelle nuove posizioni.
D. Inserire il coperchio nelle nuove posizioni delle cerniere (vedi pagina 10).
Risparmio energetico
Scegliere un luogo di sosta ben aerato e riparato dai raggi solari. Lasciare raffreddare i cibi caldi prima di metterli nel frigorifero portatile per congelarli. Non aprire il frigorifero più spesso del necessario. Non lasciare il frigorifero portatile aperto più a lungo del necessario. Se il frigorifero portatile ha un cestino, per un consumo energetico ottimale, posizionare il cestino in base alla sua posizione al momento della consegna. Controllare regolarmente che la guarnizione del coperchio aderisca bene.
Collegamento del frigorifero portatile
Collegamento alla batteria

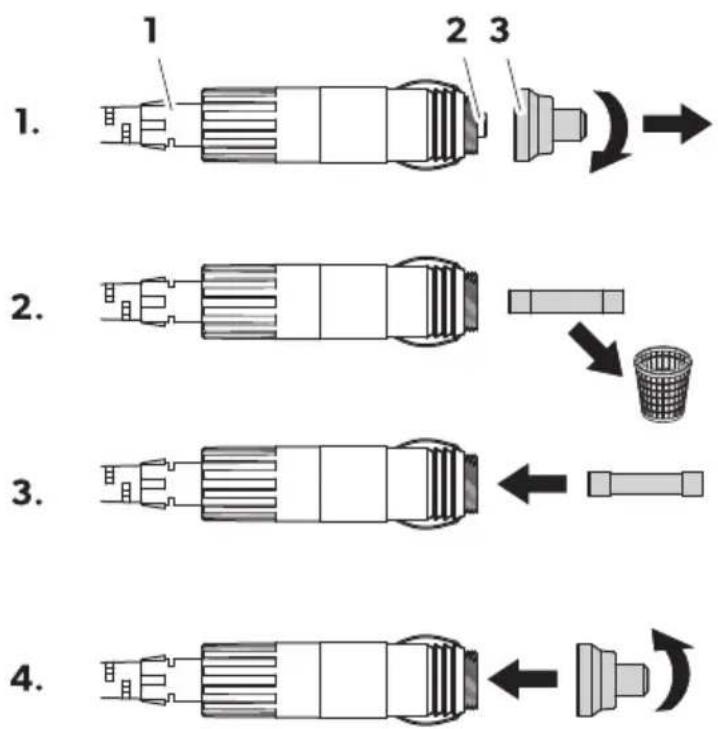

Per proteggere l'apparecchio, il cavo di corrente continua fornito comprende un fusibile all'interno della spina. Non rimuovere la spina a corrente continua con fusibile. Utilizzare solo il cavo di corrente continua fornito in dotazione. Collegare il frigorifero portatile e le altre utenze dalla batteria prima di collegare quest'ultima a un caricabatterie rapido. Le sovratensioni possono danneggiare il sistema elettronico degli apparecchi collegati alla batteria.
Il frigorifero portatile è dotato di un sistema elettronico che lo protegge contro l'inversione di polarità. In questo modo è al sicuro dai cortocircuiti durante il collegamento a una batteria.
Il frigorifero portatile può essere utilizzato ove sia possibile il funzionamento a 12 V o 24 V.
Collegare il frigorifero portatile a una batteria tramite il cavo di corrente continua come illustrato in figura.
Non toccare mai spine e interruttori con le mani bagnate o se si sta con i piedi su una superficie bagnata. Se il frigorifero portatile si trova a bordo di un'imbarcazione ed è alimentato da una rete a corrente alternata, occorre inserire un interruttore differenziale di protezione fra la rete di alimentazione e il frigorifero portatile. Farsi consigliare da un esperto.
Il frigorifero portatile prevede un'alimentazione multitensione con circuito di priorità per il collegamento a una fonte di tensione a corrente continua. Se l'apparecchio è collegato a un'alimentazione a corrente alternata, il circuito di priorità sa passare automaticamente il frigorifero portatile al funzionamento a corrente alternata anche se il cavo di corrente continua è ancora collegato.
Collegare il frigorifero a un'alimentazione a corrente alternata tramite l'apposito cavo come illustrato in figura.
Utilizzo del frigorifero portatile

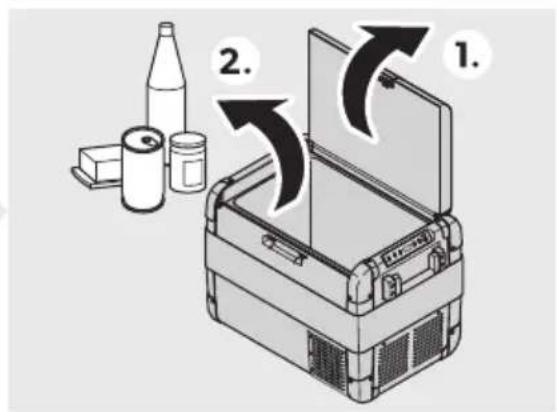

Posizionare il frigorifero portatile con la base rivolta verso il basso.
a. Collocare il frigorifero portatile su una base stabile. b. Collegare il frigorifero portatile (vedere il capitolo "Collegamento del frigorifero portatile" a pagina 106).
Assicurarsi di inserire nel frigorifero solo gli alimenti che devono essere conservati alla temperatura selezionata.
- Premere il tasto MODE per 3 secondi.
Il LED di alimentazione si accende. Il display si accende e mostra la temperatura corrente.
Impostare la temperatura interna desiderata.
La temperatura visualizzata è quella del vano interno grande (vedi figura 10 a pagina 18).
Il frigorifero portatile inizia a raffreddare l'interno.

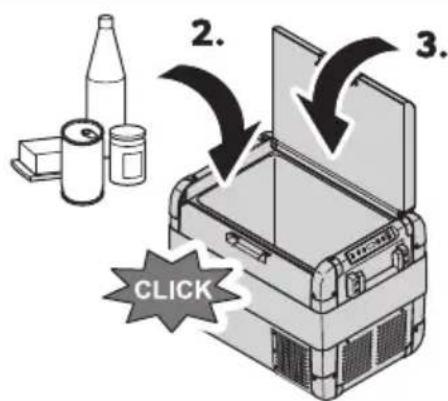

Arresto del coperchio del frigorifero portatile
Chiudere il coperchio. Premere il termostato verso il basso finché non scatta in posizione.
Come evitare sprechi di cibo
Per evitare sprechi di cibo, considerare quanto segue.
Ridurre al minimo le variazioni di temperatura. Aprire il frigorifero solo se necessario e per il tempo necessario. Conservare gli alimenti in modo che l'aria possa continuare a circolare bene. Regolare la temperatura in base alla quantità e al tipo di alimenti. Gli alimenti possono facilmente assorbire o rilasciare odori o sapori. Conservare sempre gli alimenti coperti o chiusi in contenitori o bottiglie.
Regolazione della temperatura
Premere più volte il tasto SET.
Selezionare la temperatura di raffreddamento con i tasti + e -.
Il display visualizza per alcuni secondi la temperatura impostata. Il display lampeggia alcune volte e successivamente viene nuovamente visualizzata la temperatura corrente.
Selezione dell'unità di misura della temperatura.
d. Premere il tasto SET 3 volte.
B. Selezionare l'unità di misura della temperatura con i tasti + o -.
Il display visualizza per alcuni secondi l'unità di temperatura impostata. Il display lampeggia alcune volte prima di visualizzare la temperatura corrente.
Utilizzo del dispositivo di controllo automatico della batteria.
Se il dispositivo di controllo automatico della batteria si spegne, significa che la batteria non è più completamente carica. Evitare avviamenti ripetuti o l'utilizzo di utenze senza lunghe fasi di carica. Assicurare che la batteria venga ricaricata.
Il frigorifero portatile dispone di un dispositivo di controllo automatico della batteria a più livelli che impedisce alla batteria del veicolo di scaricarsi eccessivamente durante il collegamento alla rete di bordo a corrente continua.
Se viene azionato con l'accensione del veicolo disinserita, il frigorifero portatile si spegne automaticamente non appena la tensione di alimentazione scende al di sotto di un determinato valore. Il frigorifero si riaccende non appena viene raggiunta la tensione di ripristino ottenuta caricando la batteria.
Nella modalità HIGH il dispositivo di controllo automatico della batteria si attiva più velocemente rispetto alle modalità LOW e MED.
| Mo' ! lità ' el ' ispositivo ' i controllo ! Eto-m! tico ' ell! b! tteri! | -3 W MED HI H | ||
| Fensione di ripristino a dB V | ddHD V | dBHB V | dBH6 V |
| Fensione di spegnimento a dB V | dCId V | ddHB V | ddH8 V |
| Fensione di ripristino a BD V | B3 V | Bi H3 V | B6HD V |
| Fensione di spegnimento a BD V | BdHi V | BDHd V | BDH6 V |
Per selezionare la modalità del dispositivo di controllo automatico della batteria procedere come segue:
d. Accendere il frigorifero portatile.
B. Premere il tasto SET 3 volte.
- Selezionare la modalità del dispositivo di controllo automatico della batteria con i tasti + o -.
Il display cambia come segue: Lo, Media, Alta.
Visualizza per alcuni secondi la modalità impostata e lampeggia alcune volte prima di tornare alla visualizzazione della temperatura corrente.
Nota: Se il frigorifero portatile è alimentato dalla batteria di avviamento del veicolo, selezionare la modalità di controllo automatico della batteria. Se il frigorifero è collegato a una batteria di alimentazione, è sufficiente selezionare la modalità di controllo automatico della batteria.
Impostazione della luminosità del display
La luminosità del display può essere regolata per adeguarsi a una luce ambiente bassa.
Accendere il frigorifero portatile.
Premere il tasto SET più volte.
- Impostare la luminosità del display con i tasti + o -.
Il display cambia come segue: Lo (Bassa), Nd (Media), H (Alta).
Visualizza per alcuni secondi la modalità impostata e lampeggia alcune volte prima di tornare alla luminosità corrente.
Nota: Se si verifica un guasto, la luminosità si imposta automaticamente al livello H (predefinito). Una volta eliminato il guasto, la luminosità impostata viene riattivata.
Utilizzo della porta USB
La porta USB consente di caricare dispositivi di piccole dimensioni come smartphone e lettori MP3.
Collegare il dispositivo da caricare alla porta USB del frigorifero portatile utilizzando un cavo USB non incluso.
Nota: Assicurarsi che il dispositivo collegato sia idoneo per il funzionamento a 5 V DC.
Impostazione della modalità di visualizzazione
d. Premere il tasto SET più volte.
B. Impostare la modalità Sleep con i tasti + o -.
√ Il display cambia come segue: "ORR" (spento), "O" (bassa), "LO" (bassa).
Con "ORR" la modalità Sleep è disattivata e il display è costantemente acceso.
Con "O" la modalità Sleep è attivata e se il frigorifero portatile non viene utilizzato per diversi minuti, sul display viene visualizzato solo un punto.
Con "LO" la modalità secondaria Sleep è attivata e se il frigorifero portatile non viene utilizzato per diversi minuti, il display imposta la luminosità più bassa.
N3) Se il display è in modalità principale o secondaria Sleep, per uscire è sufficiente premere brevemente un tasto del frigorifero.
Utilizzo dell'app mobile per il frigorifero portatile
Il frigorifero portatile può essere monitorato e controllato via Bluetooth o Wi-Fi utilizzando un'app da installare su un dispositivo compatibile.
d. Scaricare e installare l'app mobile.
Scaricare l'app da Dometic.com.
B. Premere il tasto SET come segue:
6 volte per aprire le impostazioni Bluetooth.
4 volte per aprire le impostazioni Wi-Fi.
- Impostare la funzionalità Bluetooth o Wi-Fi con i tasti + o -.
Se il frigorifero portatile è associato a un dispositivo o compatibile tramite Bluetooth, è necessario impostare la modalità di associazione.
Quando si imposta il Bluetooth, il display cambia come segue: bORXHO' bLOh associazione
Se compare bLOF, il display non cambia quando si preme il tasto -. Se compare bLPR, il display non cambia quando si preme il tasto +.
Il LED Bluetooth lampeggia con luce bianca e sul display viene visualizzato durante l'associazione al Bluetooth.
Quando si imposta la Wi-Fi, il display cambia come segue: F O R R - O' F, On
Seguire le istruzioni visualizzate sull'app mobile per il frigorifero portatile.
Quando il frigorifero è collegato, si accende il LED Bluetooth o Wi-Fi.
Spegnimento del frigorifero portatile
Svuotare il frigorifero portatile.
Premere il tasto ON/OFF. Estrarre il cavo di collegamento. Se il frigorifero portatile non viene utilizzato per un periodo di tempo prolungato, lasciare il coperchio aperto in modo da evitare la formazione di odori.
Sbrinamento del frigorifero portatile
L'umidità dell'aria può formare brina all'interno del frigorifero o sull'evaporatore, riducendo così la capacità di raffreddamento.
Non utilizzare mai attrezzi duri o appuntiti per rimuovere il ghiaccio o per staccare oggetti che sono rimasti congelati.
Per sbrinare il frigorifero procedere come segue.
a. Rimuovere il contenuto dal frigorifero portatile. b. Metterlo eventualmente in un altro frigorifero affinché si mantenga freddo. c. Spegnere il frigorifero portatile. d. Lasciare il coperchio aperto. e. Rimuovere l'acqua scongelata.
Sostituzione del fusibile C.A.
PERICOLO: rischio di scosse elettriche
Scollegare l'alimentazione e il cavo di collegamento prima di sostituire il fusibile a corrente alternata.
a. Scollegare il frigorifero portatile dall'alimentazione. b. Estrarre i cavi di collegamento. c. Facendo leva con un cacciavite, estrarre il portafusibili «pag.10» alla pagina [DDBX]. d. Sostituire il fusibile guasto con uno nuovo dello stesso tipo e amperaggio [NDJHBICVX]. e. Premere di nuovo in sede il portafusibili. f. Ricollegare l'alimentazione all'apparecchio.
Sostituzione del fusibile della spina a corrente continua
NOTA: all'interno dell'apparecchio è presente un fusibile aggiuntivo a corrente continua (fusibile a innesto piatto conforme allo standard automobilistico [DCJX]). Questo fusibile può essere sostituito solo da un centro autorizzato per le riparazioni.
a. Estrarre il corpo del piedino di contatto [pag.10] alla pagina [DB3X] dalla spina [pag.10] alla pagina [DB3YX].
b. Sostituire il fusibile guasto [pag.10] alla pagina [DB3X] con uno nuovo dello stesso tipo e amperaggio [X3JG-azione rapida-DCJX]. c. Rimontare la spina nell'ordine inverso.
Sostituzione del circuito stampato delle luci
AVVISO: rischio di danni
Per prevenire rischi, il circuito stampato delle luci può essere sostituito soltanto dal produttore, da un addetto dell'assistenza o da personale con qualifica analoga.
Pericolo di scosse elettriche
Assicurarsi che il frigorifero sia scollegato dall'alimentazione prima di eseguire qualsiasi intervento di pulizia e manutenzione.
Rischio di lesioni
Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua. Per la pulizia non utilizzare detergenti aggressivi o oggetti duri.
Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido. Assicurarsi che le aperture di aerazione e disaerazione del frigorifero siano prive di polvere e sporcizia in modo da permettere al calore generato durante il funzionamento di fuoriuscire e non danneggiare l'apparecchio.
Risoluzione dei problemi
| El sto (ossibile ci Es! Rime' io | ||
| Il crigorifero non funziona. Il LKE di alimentazione non si accende. | ' ella presa a corrente continua non c'è tensione. | > J ccendere il eicolo. |
| ' ella presa a corrente alternata non c'è tensione. | > Mollegare il dispositi o a un'altra presa. | |
| Il cusibile a corrente alternata è dietto-so. | > I ostituire il cusibile a corrente al-ternata edere I ostituzione del cusibile MJ alla paginaldBB. | |
| L'alimentatore integrato è dietto.so. | > Montattare il ser izio di assisten-za autorizzato. | |
| Il LKE di alimentazione si accende con luce arancione iene isualizzato il co-dice di errore E 01 e il crigorifero portatile non ra#redda anche se la spina è collegata. | L'impostazione del dispositi o di con-trollo automatico della batteria è trop-po alta. | d. Tegolare il controllo automatico della batteria su una modalità più bassa I edere Utilizzo del dispositi o di controllo automatico della batteria alla paginalddh#.B. Festare la batteria di a iamento.3. I e necessariol caricare la batteria di a iamento.I eguire le istruzioni del fabbricante. |
| L'impostazione del dispositi o di con-trollo automatico della batteria è trop-po bassa. | d. Tegolare il controllo automatico della batteria su una modalità più alta I edere Utilizzo del dispositi o di controllo automatico della batteria alla paginalddh#.B. Festare la batteria di a iamento.3. I e necessariol caricare la batteria di a iamento.I eguire le istruzioni del fabbricante. | |
| f uando si utilizza una presa a corrente continual il crigorifero portatile è acce-so ma non funziona. Il LKE di alimenta-zione non si accende. | La spina a corrente continua non è col-legata correttamente. | > Ticollegare la spina. |
| La presa a corrente continua è sporca.f uesto pro oca un contatto elettrico insufficiente. | > Culire la presa a corrente conti-nua.I eguire le istruzioni del fabbricante. | |
| Il cusibile della spina a corrente conti-nua si è bruciato. | > I ostituire il cusibile come illustra-to nel capitolo I ostituzione del cusibile della spina a corrente continua alla paginaldBB. | |
| Il cusibile a corrente continua all'inter-no del crigorifero portatile si è bruciato. | > Montattare il ser izio di assisten-za autorizzato. | |
| Il cusibile della presa a corrente conti-nua del eicolo si è bruciato. | > I ostituire il cusibile.I eguire le istruzioni del fabbricante. | |
| E! sto ( ossibile c! Es! Rime' io | ||
| I ul display iene isualizzato un codice di errore e il crigorìero portatile non si raccredda II edere Modici di errore alla paginaldBi X. | Il crigorìero portatile si è spento a causa di un guasto interno. | > Montattare il ser izio di assistenza autorizzato. |
Codici di errore
Se viene visualizzato uno dei codici di errore da E 02 a E 07, contattare il servizio di assistenza autorizzato.
| Co' ice ' i errore Descrizione |
| E 01 Bassa tensionekso ratensione |
| E 02 I o racorrente entola |
| E 03 Krrore di a iamento del compressore |
| E 04 Velocità del compressore bassa |
| E 05 Fermoregolatore surriscaldato |
| E 06 Mircuito interrotto ' FM |
| E 07 Mortocircuito ' FM |
Garanzia
Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare la filiale del produttore nel proprio paese (vedere dometic.com/dealer) o il rivenditore di riferimento.
Per attivare la garanzia e predisporre eventuali interventi di riparazione è necessario inviare la seguente documentazione insieme al prodotto:
Una copia della ricevuta con la data di acquisto.
Il motivo della richiesta o la descrizione del guasto.
Tenere presente che le riparazioni eseguite in autonomia o da personale non professionista possono avere conseguenze sulla sicurezza e invalidare la garanzia.
Y3 Sm! ltimento
/11 ER) ENe/2 Rischio 'i intr! ppol! mento per i b! mbini
Orima di smaltire il ecchio Grigoriero smontare il coperchio. Lasciare i cestini montati in modo che i bambini non riescano a salire all'interno.
Taccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio. Monsultare il centro locale di riciclaggio o il ri enditore specializzato per informazioni su come smaltire il prodotto secondo le norme sullo smaltimento applicabili.
Ticiclaggio di prodotti con batterie batterie ricaricabili e conti di luce Timuo ere tutte le batterie le batterie ricaricabili e le conti di luce prima di riciclare il prodotto. Monsegnare gli accumulatori digettosi o le batterie usate al ri enditore o presso un centro di raccolta. ' on smaltire le batterie le batterie ricaricabili e le conti di luce insieme ai rifiuti domestici generici. Oer smaltire definiti amente il prodotto informarsi presso il centro di riciclaggio più icino o presso il proprio ri enditore specializzato sulle norme relati e allo smaltimento. È possibile smaltire il prodotto gratuitamente.
Y4 Speci,iche tecniche
N3) / I e la temperatura ambiente è superiore a 3B bM non è possibile raggiungere la temperatura minima.
f uesto prodotto contiene gas fluorurati ad essetto serra.
Il gruppo refrigerante è sigillato ermeticamente.
| CFX2 28 CFX2 37 | CFX2 45 CFX2 57 | |||
| Oortata nominale | i Clo 6C) z | |||
| dCClo BDC V~ | ||||
| Morrente nominale | dB VV 8H6 J | dB VV 8Hj J | dB VV 8H8 J | dB VV h J |
| BD VV 3H8 J | BD VV 3H8i J | BD VV 3Hh J | BD VV D J | |
| dCC VV dH6 J | dCC VV dH63 J | dCC VV dH6i J | dCC VV dHj J | |
| BDC VV Chj j J | BDC VV Chj 8 J | BDC VV Chj h J | BDC VV Ch8 J | |
| Mapacità di raßreddamento | e BB bMlo BC bM | |||
| Femperatura ambiente | d6 bMlo D3 bM | |||
| Mlasse climatica ' o F | ||||
| UI B | i V BJ | |||
| Tefrigerante T6CCa | ||||
| f uantità di refrigerante | d3 g d3 g dD g dj g | |||
| Eimensioni ML q J q OH maniglie compreseX | 3Di mmlqDBj mmlq 3j i mm | DCd mmlqDB8 mmlq D3C mm | DCd mmlqDh3 mmlq D3C mm | Di 8 mmlqi C3 mmlq D8i mm |
| Volume mmVolumenX | B8 L 3j L Di L i j L | |||
| Oeso | d3Hi kg | di H8 kg | d6H8 kg | d8Hi kg |
| Banda di greZuenza NN LJ ' X | BHD G) z | |||
| Ootenza mal. in uscita NLJ' dh-IBB dBmBluetooth j Hh3 dBm | ||||
Mon la presente E ometic Nr huhaiX Fechnology Mo.H Ltd dichiara che l'apparecchiatura radio tipo MRgB B8H MRgB 3j H MRgB Di H MRgB i j è conforme alla E iretti a BCdDki 3kUK. Il testo completo della dichiarazione di conformità UK è disponibile al seguente indirizzo internet\ documents.dometic.com
Ulteriori informazioni sul prodotto sono accessibili tramite il codice f T sull'etichetta energetica o al sito eprel.ec.eu.ropa.eu.
[ ]
Ne' erl! n's
U Irrotetta a lankakori
K52ttC-4! n52ttCl! itteet
Se la temperatura ambiente è superiore a 3B bMH, non è possibile raggiungere la temperatura minima.
Il prodotto contiene gas fluorurati ad effetto serra.
L'unità di refrigerazione è ermeticamente sigillata.
| CFX2 28 CFX2 37 | CFX2 45 CFX2 57 | ||||
| 'azi ni ulaz | i Clo 6C) z | ||||
| dCClo BDC V~ | |||||
| E imenzionirana struja | dB VV 8H6 J | dB VV 8Hj J | dB VV 8H8 J | dB VV h J | |
| BD VV 3H8 J | BD VV 3H8i J | BD VV 3Hh J | BD VV D J | ||
| dCC VV dH6 J | dCC VV dH63 J | dCC VV dH6i J | dCC VV dHj J | ||
| BDC VV Chj j J | BDC VV Chj 8 J | BDC VV Chj h J | BDC VV Ch8 J | ||
| Učinak hlađenja | e BB bMlo BC bM | ||||
| Okolna temperatura | d6 bMlo D3 bM | ||||
| ! limatski razred' ili F | |||||
| Ul B | i VBJ | ||||
| Tashladno sredst o T6CCa | |||||
| ! oličina rashladnog sredst a | d3 g d3 g dD g dj g | ||||
| E imenzije «lq |Vlq |EH s ručkama* | 3Di mmlqDBj mmlq 3j i mm | DCd mmlqDB8 mmlq D3C mm | DCd mmlqDh3 mmlq D3C mm | Di 8 mmlqi C3 mmlq D8i mm | |
| Volumen | B8 L 3j L Di Li j L | ||||
| Fežina | d3Hi kg | di H8 kg | d6H8 kg | d8Hi kg | |
| Rrek encijski pojas "N LJ" % | BHD G) z | ||||
| Maksimalna izlazna sna-gaNLJ' dh-IBB dBmBluetooth j Hh3 dBm | |||||
La società Dometic /r huhaiX Fechnology Mo.H Ltd dichiara che il tipo di apparecchiatura radio MRgB B8H MRgB 3j H MRgB Di H MRgB i j è conforme alla Direttiva BCdDki 3kKU. Il testo completo della dichiarazione di conformità KU è disponibile al seguente indirizzo Internet: documents.dometic.com
Per ulteriori informazioni sul prodotto, è possibile accedere tramite il codice QR sull'etichetta energetica o tramite il sito web eprel.ec.europa.eu.
1 Note importanti.... 33D 2 Spiegazione dei simboli.... 33D 3 Spiegazione dei simboli sull'apparecchio.... 33i 4 Avvertenze di sicurezza....33i 5 Contenuto della fornitura....33j 6 Accessori....338 7 Uso conforme.... 338 8 Descrizione tecnica....33h 9 Uso....3Dd 10 Pulizia e manutenzione....3i C 11 Risoluzione dei guasti....3i C 12 Garanzia....3i d 13 Smaltimento.... 3i B 14 Dati tecnici.... 3i B
Note importanti
PERICOLO: Rischio di scosse elettriche.
ATTENZIONE: Rischio di scossa elettrica.
Guanti di sicurezza.
□
(!rh! /'1
ATTENZIONE: Rischio di scossa elettrica.
ATTENZIONE: Rischio di scossa elettrica.
ATTENZIONE: Rischio di scossa elettrica.
- NOTE IMPORTANTI
- SPIEGAZIONE DEI SIMBOLI
- AVVISO
- SPIEGAZIONE DEI SIMBOLI SULL'APPARECCHIO
- ISTRUZIONI PER LA SICUREZZA
- (ERIC3-32 PERICOLO DI SCOSSE ELETTRICHE
- ER) ENE/2 PERICOLO DI SCOSSE ELETTRICHE
- ER) ENE/2 PERICOLO DI INCENDIO
- ER) ENE/2 PERICOLO PER LA SALUTE
- PERICOLO DI ESPLOSIONE
- PERICOLO DI SCOSSE ELETTRICHE
- PERICOLO PER LA SALUTE
- RISCHIO DI INCENDI
- DOTAZIONE
- ACCESSORI
- DESTINAZIONE D'USO
- DESCRIZIONE DELLE CARATTERISTICHE TECNICHE
- FUNZIONI
- FUNZIONAMENTO
- RISPARMIO ENERGETICO
- SBRINAMENTO DEL FRIGORIFERO PORTATILE
- SOSTITUZIONE DEL FUSIBILE C.A
- PERICOLO: RISCHIO DI SCOSSE ELETTRICHE
- SOSTITUZIONE DEL FUSIBILE DELLA SPINA A CORRENTE CONTINUA
- GARANZIA
- Y3 SM! LTIMENTO
- Y4 SPECI,ICHE TECNICHE
- NE' ERL! N'S
- K52TTC-4! N52TTCL! ITTEET
- ATTENZIONE: RISCHIO DI SCOSSA ELETTRICA
Marca : DOMETIC
Modello : CFX2 28
Categoria : Frigorifero
