MANUALE UTENTE Bicare Fix CASUALPLAY

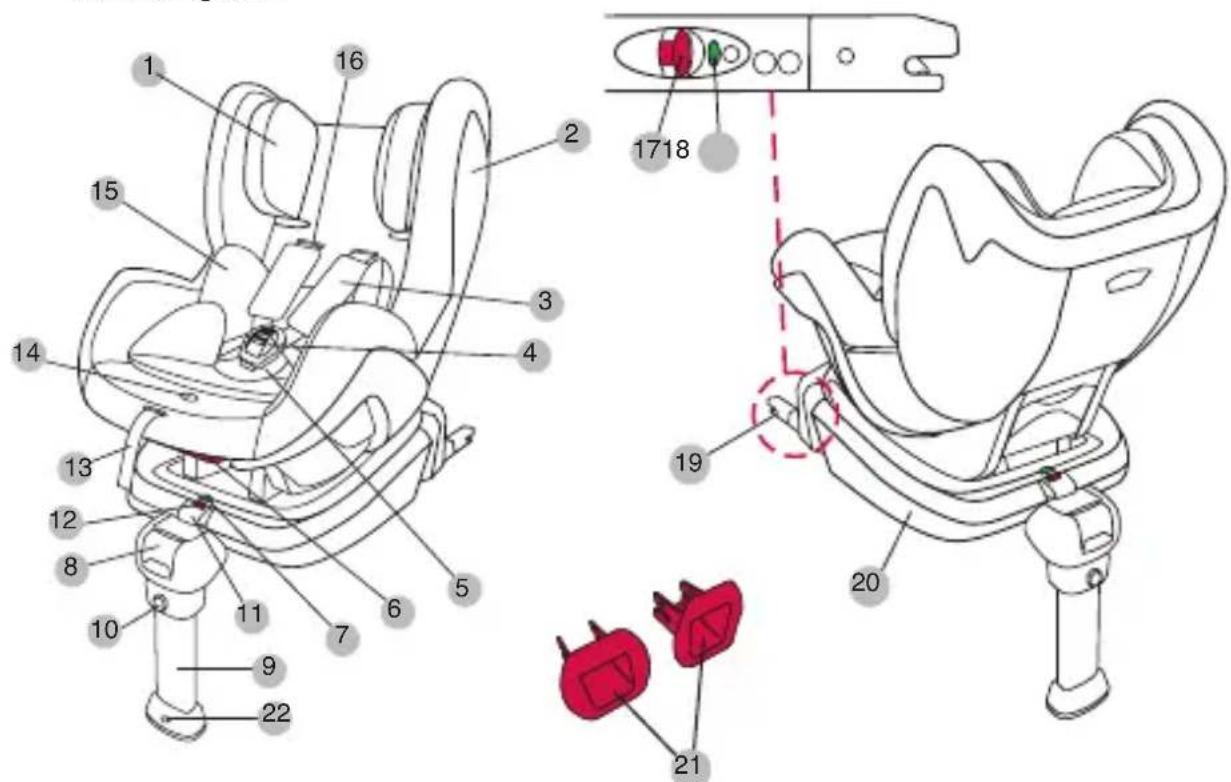

6. Meccanismo di cambio posizione

7. Indicatore ancoraggio della seduta

8. Regolazione connettori ISOFIX

9. Barra di supporto

10. Pulsante di regolazione dell’altezza

della barra di appoggio

11. Pulsante di sgancio della seduta

12. Pulsante di blocco della seduta

13. Cinghia di regolazione

14. Pulsante di regolazione

dell’imbragatura (regolazione centrale)

15. Attacco gruppo 0+ imbottitura

17. Pulsante di sgancio connettore

22. Indicatore di colore della barra di

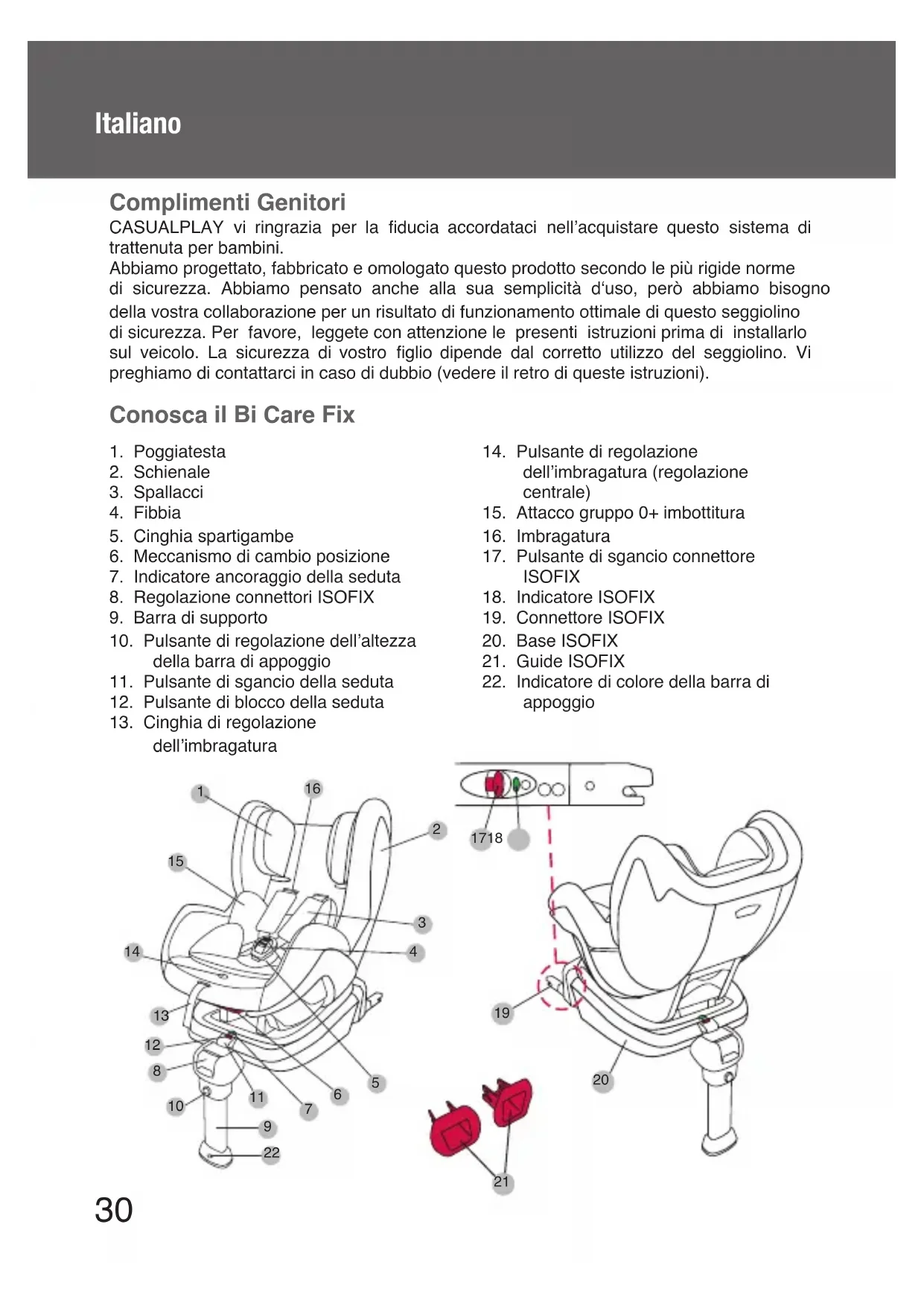

appoggio Conosca il Bi Care Fix Complimenti Genitori CASUALPLAY vi ringrazia per la ducia accordataci nell’acquistare questo sistema di trattenuta per bambini. Abbiamo progettato, fabbricato e omologato questo prodotto secondo le più rigide norme di sicurezza. Abbiamo pensato anche alla sua semplicità d‘uso, però abbiamo bisogno della vostra collaborazione per un risultato di funzionamento ottimale di questo seggiolino di sicurezza. Per favore, leggete con attenzione le presenti istruzioni prima di installarlo sul veicolo. La sicurezza di vostro glio dipende dal corretto utilizzo del seggiolino. Vi preghiamo di contattarci in caso di dubbio (vedere il retro di queste istruzioni). Italiano31 Avvertenze e note di sicurezza IL PRESENTE MANUALE DI ISTRUZIONI VA CONSERVATO INSIEME AL Bi Care Fix DURANTE IL SUO PERIODO DI UTILIZZO. LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DI USARE IL PRODOTTO E CONSERVARLE PER CONSULTAZIONI FUTURE. LA SICUREZZA DEL BAMBINO PUÒ VENIRE COMPROMESSA SE NON SI OSSERVANO LE PRESENTI ISTRUZIONI.

• Il Bi Care Fix è un sistema di trattenuta per bambini appartenente al gruppo 0+ (da 0 a 13 kg) e gruppo 1 (da 9 a 18 kg).

• Le dotazioni originali non devono essere modicate.

• In caso di incidente il seggiolino deve essere sostituito.

• Assicurarsi che il sedile reclinabile o la portiera del veicolo non possano arrecare danni al seggiolino.

• Sotto la luce del sole l’interno del veicolo raggiunge temperature molto elevate. Si raccomanda quindi di coprire il seggiolino quando non viene utilizzato per evitare possibili scottature al bambino.

• Le cinghie di trattenuta non devono mai essere attorcigliate.

• Usare sempre il seggiolino, anche in occasione di tragitti brevi, e non lasciare mai il bambino all’interno del veicolo privo di vigilanza.

• Togliere il seggiolino dal veicolo se non verrà utilizzato per un certo periodo di tempo.

• Si raccomanda di fare in modo che i bagagli o altri oggetti che possano causare ferite in caso di incidente siano riposti al sicuro e ben ssati.

• Garantiamo la sicurezza del prodotto solo quando viene utilizzato dal primo acquirente.

• Non usare seggiolini o sistemi di sicurezza di seconda mano.

• Anche gli altri passeggeri del veicolo devono viaggiare con le cinture di sicurezza allacciate, perché in caso di incidente potrebbero essere sbalzati e causare danni al bambino.

• Non utilizzare il seggiolino senza il suo rivestimento o con un altro diverso dalla dotazione originale.

• Lavare il rivestimento e le parti in tessuto seguendo le indicazioni riportate sulle etichette di ciascuno dei componenti.

• Lavare le parti in plastica con acqua tiepida e un sapone delicato.

• Assicurarsi che la tappezzeria del sedile dell’auto non impedisca il corretto posizionamento delle cinture di sicurezza.

• Ricordi che è Lei il responsabile della sicurezza del bambino. ATTENZIONE

1. Questo è un SISTEMA DI RITENUTA ISOFIX PER BAMBINI. È stato omologato conforme al

Regolamento Nº44, emendamenti serie 04, per uso generale nelle vetture dotate di sistema di ssaggio ISOFIX.

2. Si ssa nella vettura nelle sole posizioni omologate come “posizioni ISOFIX” (come è indicato

nel manuale della vettura), in funzione della categoria del seggiolino auto e dei ssaggi.

3. Il gruppo di peso e la classe con sistema ISOFIX a cui è stato destinato questo dispositivo è:

Gr. 0+ (0-13 kg), Gr. 1 (9-18 kg); B + D. ATTENZIONE

1. Questo sistema di trattenuta per bambini è di categoria “SEMIUNIVERSALE” ed è adatto a

essere installato nei veicoli e nelle posizioni di seduta indicati nella lista dei veicoli che si trova all’interno di questa confezione.

2. L’installazione di questo sistema di trattenuta può essere effettuata anche su altri veicoli e32

con altre posizioni di seduta.

3. In caso di dubbio mettersi in contatto con il produttore o il rivenditore.

Questo sistema di ritenuta non deve essere installato sui sedili dotati di AIRBAG frontale senza prima disattivarlo. Istruzioni d’uso Regolazione del poggiatesta

• Il poggiatesta dispone di 8 posizioni per adattarsi all’altezza del bambino.

• Sollevare il rivestimento (g.01) e tirare la maniglia rossa mentre si regola l’altezza del poggiatesta. L’altezza dell’imbragatura si regolerà insieme al poggiatesta.

• Assicurarsi che il poggiatesta non si trovi tra due posizioni e che l’imbragatura si trovi all’altezza corretta delle spalle del bambino (g.02). Regolazione della lunghezza della barra di appoggio

• Premere il pulsante di regolazione della barra di appoggio e regolarne l’altezza no a toccare il fondo del veicolo (g.03).

• Un indicatore di colore verde nella barra di appoggio indicherà il suo corretto montaggio.

• Vericare che la barra di appoggio sia bloccata, rimanga in posizione e non si muova verso l’alto o verso il basso. NOTA: vericare che l’altezza della barra di appoggio non si trovi tra due posizioni e che tocchi il fondo del veicolo. Regolazione dei connettori ISOFIX

• Tirare lievemente il regolatore dei connettori ISOFIX che si trova nella parte frontale della base del Bi Care Fix. In questo modo i connettori usciranno dalla base (g.04).

• Con i connettori ISOFIX estratti al massimo, ssare la base agli ancoraggi ISOFIX del sedile del veicolo (por regola generale situati tra lo schienale e la seduta del veicolo). Un “clic” ne indicherà il ssaggio e un indicatore di colore verde comparirà su ciascuno dei connettori ISOFIX della base (g.05).

• Per terminare di regolare la base del Bi Care Fix sul sedile del veicolo, tirare di nuovo lievemente la regolazione dei connettori ISOFIX mentre si preme la base del Bi Care Fix contro il sedile.

• Quando si desidera sganciare la base del Bi Care Fix dal sedile del veicolo premere ciascuno dei pulsanti di sgancio dell’ISOFIX che si trovano ai lati dei connettori ISOFIX della base Bi Care Fix (g.06). Regolazione della reclinazione della seduta

• Il Bi Care Fix dispone di 3 posizioni di reclinazione. Nella posizione come gruppo 0+ si può utilizzare solo la posizione di reclinazione n.3.

• Tirare la maniglia del meccanismo di cambio della reclinazione che si trova nella parte frontale sotto la seduta (g.07) e portare la seduta nella posizione desiderata premendo il Bi Care Fix in avanti o all’indietro. Una volta raggiunta la posizione desiderata rilasciare la maniglia del meccanismo di reclinazione. Un “clic” indicherà il ssaggio della posizione.33 NOTA: assicurarsi che il seggiolino sia ssato in una delle tre posizioni di reclinazione e che non si trovi in posizioni intermedie. NOTA: nel caso in cui il Bi Care Fix venga installato come gruppo 0+ si potrà utilizzare solo la posizione di reclinazione n.3. Montaggio/smontaggio della seduta sulla base ISOFIX

• Il Bi Care Fix può essere installato nel senso di marcia o nel senso contrario alla marcia a seconda del gruppo di massa. o Gruppo 0+ (0-13 kg)/Gruppo l (9-18 kg). Senso contrario alla marcia. o Gruppo l (9-18 kg). Senso di marcia.

• Installare le guide ISOFIX sul sedile del veicolo, nel caso in cui ce ne sia bisogno.

• Posizionare la base del Bi Care Fix sul sedile del veicolo.

• Prima di sistemare la seduta del Bi Care Fix in una delle due posizioni possibili, il meccanismo di blocco della seduta deve essere libero. Per farlo, mantenere premuto il pulsante di blocco della seduta (di colore rosso) mentre si preme quello di sgancio della seduta (g.08).

• Situare il Bi Care Fix in una delle due posizioni possibili facendo coincidere gli agganci della parte inferiore della seduta con gli ancoraggi de la base (g.09).

• Per bloccare la seduta sulla base premere il pulsante di blocco della seduta (di colore rosso). L’indicatore di ancoraggio del Bi Care Fix diventerà di colore verde (g.10). ATTENZIONE: assicurarsi che la seduta sia ssata correttamente alla base. Per farlo vericare che i due agganci, che si trovano sotto la seduta, siano ancorati correttamente al sistema di blocco.

• Nel caso in cui si desideri separare la seduta Bi Care Fix dalla sua base è necessario liberare il sistema di blocco. Mantenere premuto il pulsante di blocco della seduta (di colore rosso) mentre si preme quello di sgancio della seduta (g.08). Tirare verso l’alto la seduta Bi Care Fix. Regolazione dell’imbragatura

• Il primo passo per regolare l’imbragatura è vericare che l’imbragatura sia all’altezza corretta delle spalle del bambino (g. 02). Per ottenere l’altezza corretta, regolare il poggiatesta del Bi Care Fix.Allentare l’imbragatura premendo il pulsante di regolazione dell’imbragatura e tirando le cinghie pettorali (g.11).

• Per aprire la bbia dell’imbragatura di sicurezza è necessario premere il pulsante rosso che si trova al centro della bbia. Di seguito separare le due parti metalliche ssate alla bbia.

• Una volta allacciata l’imbragatura al bambino, unire le due parti metalliche e introdurle nella bbia. Un “clic” ne indicherà il corretto ssaggio (g.12).

• Regolare l’imbragatura sul corpo del bambino tirando la cinghia di regolazione dell’imbragatura (g.13). Las cinture non devono stringere troppo né essere troppo morbide. IMPORTANTE: assicurarsi che le cinture dell’imbragatura non siano attorcigliate. Installazione del Bi Care Fix Installazione del Bi Care Fix come Gruppo 0+ (0-13 kg)/Gruppo l (9-18 kg). Senso contrario alla marcia34

• Posizionare la base del Bi Care Fix sulla seduta del veicolo ed estrarre i connettori ISOFIX (g.04). Consultare il paragrafo corrispondente alla regolazione dei connettori ISOFIX.

• Fissare i connettori ISOFIX della base agli ancoraggi ISOFIX del sedile del veicolo e assicurarsi che compaia su entrambi i connettori ISOFIX della base un indicatore di colore verde (g.05). Premere la base contro il sedile del veicolo per nire di installarla.

• Regolare l’altezza della barra di appoggio (g.03). Per farlo consultare il paragrafo “Regolazione della lunghezza della barra di appoggio”.

• Liberare il sistema di blocco della seduta e posizionare la seduta del Bi Care Fix nel senso contrario alla marcia del veicolo.

• Per ssare la seduta sulla base premere il pulsante di blocco della seduta (di colore rosso). L’indicatore dell’ancoraggio del Bi Care Fix diventerà di colore verde (g.14).

• Mettere a sedere il bambino sulla seduta del Bi Care Fix e allacciare l’imbragatura. Consultare il paragrafo “Regolazione dell’imbragatura” per sistemare correttamente il bambino nel Bi Care Fix. NOTA: nel caso in cui si installi il Bi Care Fix come gruppo 0+ si potrà usare solo la posizione di reclinazione n.3. ATTENZIONE: assicurarsi che la seduta si ssata correttamente alla base. Installazione del Bi Care Fix come gruppo 1 (9-18 kg). Senso di marcia

• Collocare la base del Bi Care Fix sul sedile del veicolo ed estrarre i connettori ISOFIX (g.04). Consultare il paragrafo corrispondente alla regolazione dei connettori ISOFIX.

• Fissare i connettori ISOFIX della base agli ancoraggi ISOFIX del sedile del veicolo e assicurarsi che compaia su entrambi i connettori ISOFIX de la base un indicatore di colore verde (g.05). Premere la base contro il sedile del veicolo per completare l’installazione.

• Regolare l’altezza della barra di appoggio (g.03). Per farlo consultare il paragrafo “Regolazione della lunghezza della barra di appoggio”.

• Liberare il sistema di blocco della seduta e posizionare la seduta del Bi Care Fix orientata nel senso di marcia del veicolo (g.03).

• Per installare la seduta sulla base premere il pulsante di blocco della seduta (di colore rosso). L’indicatore di ancoraggio del Bi Care Fix diventerà di colore verde (g.15).

• Mettere a sedere il bambino sulla seduta del Bi Care Fix (g.16) e allacciare l’imbragatura. Consultare il paragrafo “Regolazione dell’imbragatura” per sistemare correttamente il bambino nel Bi Care Fix. ATTENZIONE: assicurarsi che la seduta si ssata correttamente alla base. Smontaggio/montaggio del rivestimento

• Posizionare lo schienale del Bi Care Fix nella posizione 3 e rimuovere la seduta dalla base.

• Far passare la plancia che ssa la bbia alla seduta attraverso il telaio e il rivestimento (g.17).

• Staccare i velcri dallo schienale ed estrarre il rivestimento dalla seduta.

• In seguito aprire le due cerniere del poggiatesta e rimuovere il rivestimento che lo copre.

• Per rimontare il rivestimento seguire lo stesso procedimento in senso inverso.35 ATTENZIONE: assicurarsi che le cinghie dell’imbragatura non siano attorcigliate e che la bbia sia ben ssata al telaio. Manutenzione e pulizia

• Manutenzione e pulizia

• Controllare periodicamente il sistema di trattenuta per vericare che tutti i componenti si trovino in perfetto stato.

• Pulire le parti in plastica con un panno umido e poi asciugarle.

• Nel caso in cui si debba lavare il rivestimento, farlo a mano e con una temperatura dell’acqua di circa 30ºC. Non utilizzare ammorbidenti, non mettere in asciugatrice e non stirare.36
