MANUALE UTENTE Multiprotector Fix CASUALPLAY

CASUALPLAY vi ringrazia per la fiducia accordataci nell'acquistare questo seggiolino.

Questo prodotto è stato progettato, fabbricato e omologato secondo le più rigide norme di sicurezza. Abbiamo pensatoanche alla sua simplicità d'uso, pero abbiamo bisogno della vostra collaborazione per un risultato di funzionamento ottimale.

Per favore, leggete conattenzione le presenti istruzioni prima di usare questo seggiolino. La sicurezza di myistro figlio dipende dal suo corretto utilizzato.

Vi preghiamo di contattari in caso di dubbio (per il numero di Telefono e l'indirizzo e-mail vedere il retro di queste istruzioni).

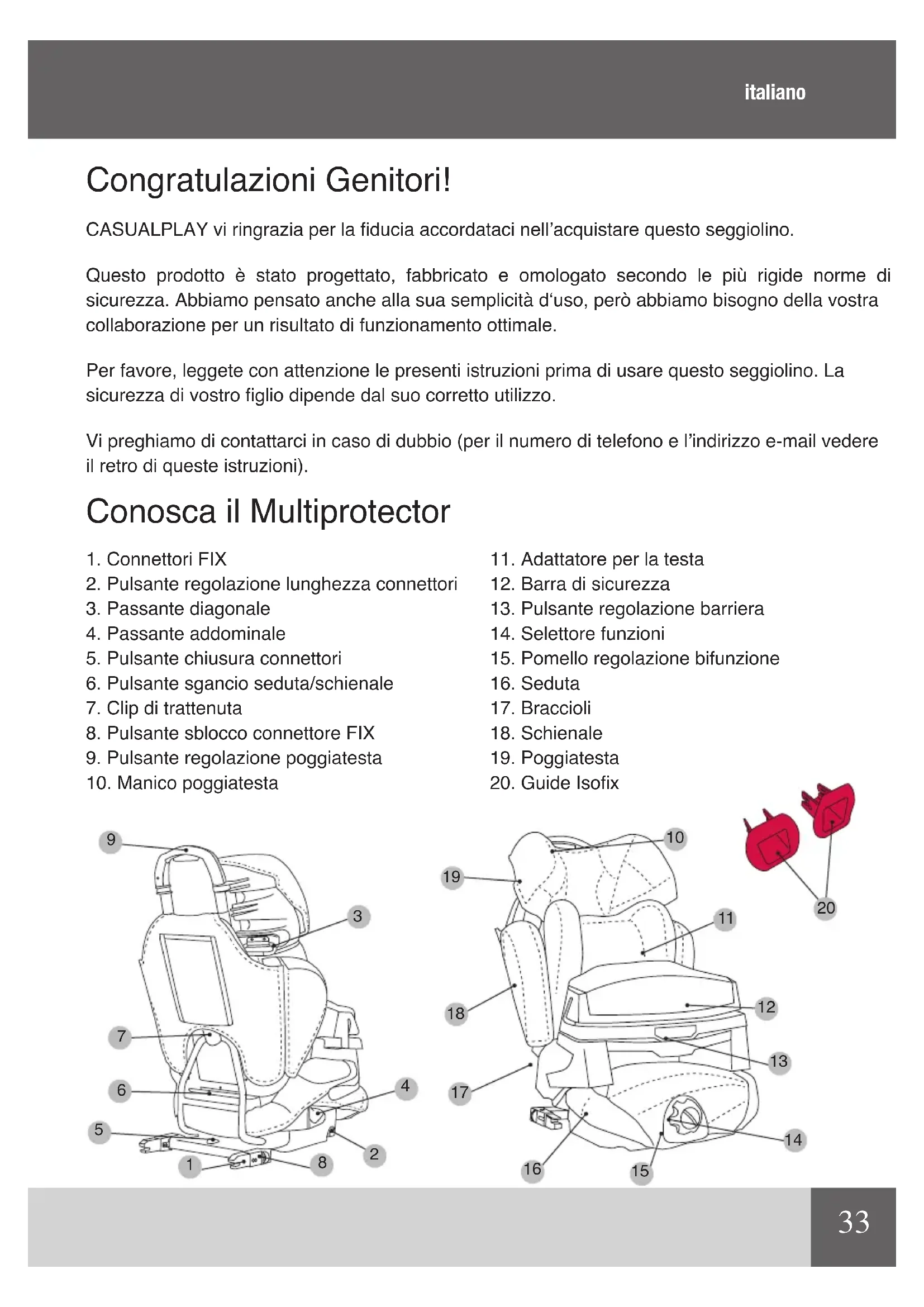

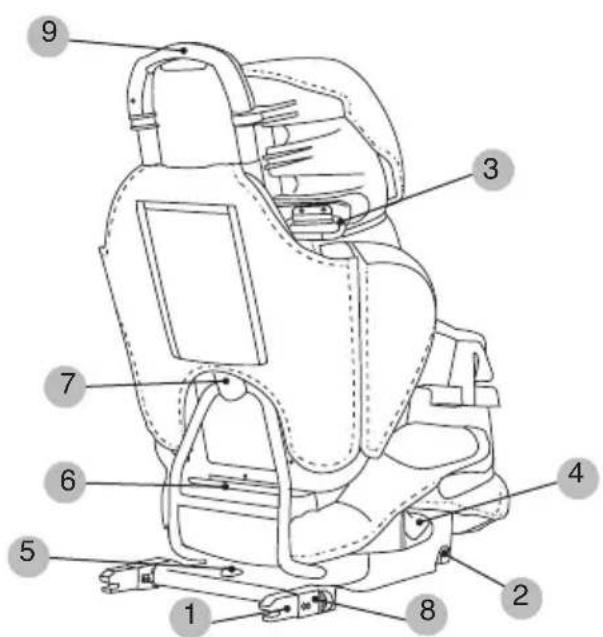

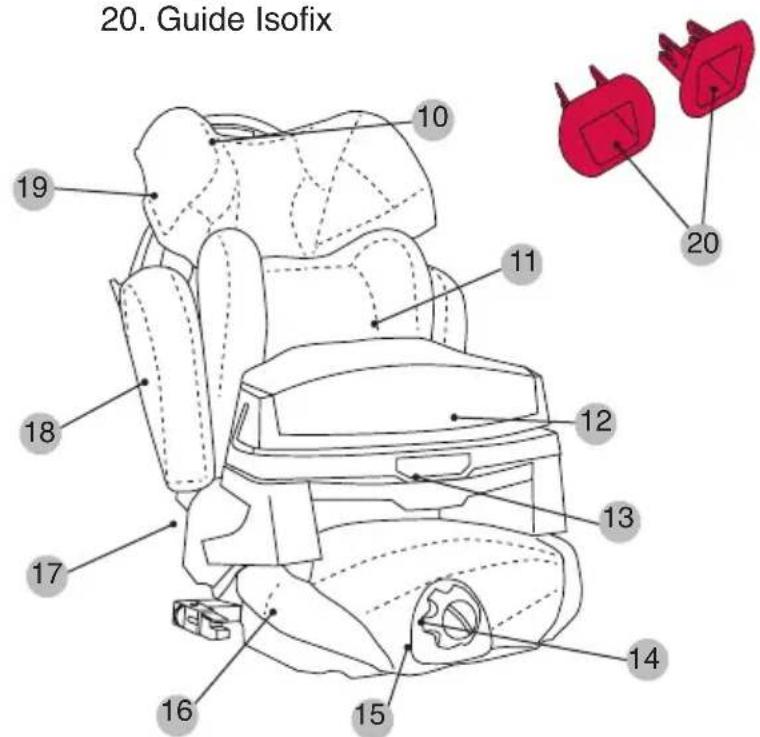

Conosca il Multiprotector

1. Connettori FIX
2. Pulsante regolazione lunghezza connettori
   3.Passante diagonale
   4.Passante addominale
3. Pulsante chiusura connettori
4. Pulsante sgancio seduta/schienale
5. Clip di trattenuta
6. Pulsante sblocco connettore FIX
7. Pulsante regolazione poggiatesta

8. Manico poggiatesta

9. Adattatore per la testa

10. Barra di sicurezza
11. Pulsante regolazione barriere
12. Selettore funzioni
13. Pomello regolazione bifunzione
14. Seduta
15. Braccioli
16. Schienale
17. Poggiatesta
18. Guide Isofix

IMPORTANTE

Uso adatto solo nei veicoli dotati di cinture di sicurezza a tre punti con retrattore approuvate secondo la norma UN/ECE-16 o standard equivalenti.

ATTENZIONE

1. Questoistema di trattenuta per bambini è di categoria "SEMI-UNIVERSAL" ed è adatto a essere installato nei veicoli e nelle posizioni di seduta indicati nella lista dei veicoli che si trova all'interno di esta confezione.
2. L'installazione di questoistema di trattenuta può essere effettuataanche su altri veicoli e con altre posizioni di seduta.
3. In caso di dubbio mettersi in contatto con il produttore o il rivenditore.

IL MANUALE DI ISTRUZIONI VA CONSERVATO NEL MULTIPROTECTOR FIX DURANTE IL SUO PERIODO DI UTILIZZO.

LEGGERE ATTENTAMENTE QUESTE ISTRUZIONI PRIMA DI USARE IL PRODOTTO E CONSERVARLE PER CONSULTAZIONI FUTURE. LA SICUREZZA DEL BABBINO PUO VENIRE COMPROMESSA SE NON SI OSSERVANO QUESTE ISTRUZIONI.

AVVERTENZE E NOTE DI SICUREZZA

• II MULTIPROTECTOR FIX è un sistema di trattenuta per bambini appartenente al Gruppo 1 (da 9 a 18 kg), gruppo 2 (da 15 a 25 kg) e gruppo 3 (da 22 a 36 kg).
  Il seggiolino può essere fissato sull'automobile con la cintura di sicurezza a tre punti con o alla retrattore del veicolo, omologato secondo i regolamenti UN/ECE-16 o standard equivalenti, e se è dotato di anticoraggi Isofix tramite i connettori Isofix
  Le dotazioni originali non devono essere modificate.
• In caso di incidente il seggiolino deve essere sottomosto a revisiono o sostituito.
• Proteggere tutte le parti del seggiolino dai danni che potrebbero venire causati dal sedile reclinabile o alla portiera del veicolo.
• Proteggere dal calore del sole tutte le parti metalliche che possono entrare in contatto con il bambino.
  Le cinghie di trattenuta non devono mai essere attorcigliate.
• Usare sempre il seggiolino,anche in occasione di tragitti brevi,e non

lontano alla portata dei bambini.

• Si raccomanda che i bagagli o altri oggetti che possano causare ferite in caso di incidente siano riposti al sicuro e ben fissati.
• Garantiamo la sicurezza del prodotto solo quando viene utilizzato dal primo acquirente.
• Consigliamo di non usare prodotti per la sicurezza di seconda mano.
• É importante cheancheglialtripasseggeridelveicolo viaggino con le cinture di sicurezza allacciate,perché in caso di incidente potrebbero essere sbalzati e causare dannialbambino.
• Se il seggiolino rimane in auto ma non viene utilizzato, tenerlo sempre con la cintura di sicurezza allacciata o con ilsystema Isofix inserito.
• Controllare regolarmente le diverse parti del prodotto.
  Nonutilizzare il seggiolino alla il suo rivestimento
• Si dovrà utilizzato solo il rivestimento fornito dal fabbricante del prodotto, poiché costituisce parte integrante del seggiolino.
• É Lei il responsabile della sicurezza del bambino.

IMPORTANT:

CONSULTARE IL MANUALE DI ISTRUZIONI DEL VEICOLO PER LOCALIZZARE LA POSIZIONE DEI PUNTI DI ANCORAGGIO DEL SISTEMA ISOFIX. IN CASO DI DUBBIO, CONSULTARE IL PROPRIO CONCESSIONARIO.

ATTENZIONE: Non utilizzato il systema di trattenuta con una cintura di sicurezza a due punti di anticoraggio o con cintura addominale.

Montaggio del MULTIPROTECTOR FIX

• Il MULTIPROTECTOR FIX viene fornito smontato per comodità di trasporto (fig.1)
• Posizione are lo schienale in modo che la pinza venga a trovarsi tra la Struttura metallica della base del MULTIPROTECTOR FIX (fig.2-3), mai dietro (fig.4). Un "clic" confermera l'avvenuto fissaggio.

ATTENZIONE: Non utilizzato mai il MULTIPROTECTOR FIX alla lo schienale, dato che è stato omologato nel suo insieme. L'uso alla schienale cui è compromettere la sicurezza del bambino.

Meccanismo chiusura connettori MULTIPROTECTOR FIX

NOTA: I connettori FIX del sistema di trattenuta per bambini MULTIPROTECTOR FIX si possono chiudere.

• Premere il pulsante rosso e sollevarlo leggermente per liberare il meccanismo di anticoraggio. Mantenendo la pressione (fig.5), girare uno qualsiasti dei 2 connettori verso la parte inferiore
• Rilasciare il pulsante e continuare a girare (fig.6). Quando i connettori raggiungono la massima posizione di chiusura (180^) , il meccanismo si bloccherà di nuovo e si sentrì un "clic".
• Per aprire di nuovo i connettori, ripetere il procedimento fino a che un'alto "clic" non indichi che la posizione è stata raggiunta.

NOTA: Il MULTIPROTECTOR FIX può essere installato sul sedile anteriore del passeggero o sui sedili posteriori del veicolo con cinture di sicurezza a tre puniti del veicolo e l'opzione dei connettori FIX.

Installazione del MULTIPROTECTOR FIX se il veicolo dispone di anticoraggi ISOFIX

• Togliere il poggiatesta dal sedile su cui verrà installato il sistema di trattenuta per bambini (fig.7).
• Posizionare le imboccature davanti ai due ganci ISOFIX, che sono situati tra il sedile e lo schienale (fig. 08).

NOTA: Nel caso in cui la vostra vettura sia provvista originariamente di dette imboccature non è necessario montarle.

• Premere indifferente il pulsante laterale destro o sinistro (fig.9) e mantenendo la pressione tirare la barra dei connettori verso l'esterno (fig.10)
• Individuare gli anticoraggi ISOFIX e situare il MULTIPROTECTOR FIX di fronte ad essi (fig.11-12).Premere il seggiolino con entrambe le mani verso gli anticoraggi fino a che un "clic" non indichi che il fissaggio è stato effettuato su entrambi i lati (fig.13).
• Verificare la corretta installatione delsystema controllingheuna lineadi colore verde compaia nella parte superiore dei dispositivi di sgancio deiconnettori (fig.14).Nel caso in cui appaia in uno dei connettori il segnale rosso che indica il mancato fissaggio, ripetere l'operazione.
• Infine regolare lo spazio tra il MULTIPROTECTOR FIX e lo schienale del veicolo premendo uno qualunque dei pulsanti laterali della base e spingendola fermamente contro lo schienale (fig.15).

Regolazione dell'altezza dello schienale

• Il MULTIPROTECTOR FIX è regolabile in altezza per adattarsi alla crescita del bambino (fig.16). Dopo averlo installato in auto e aver posizionato il bambino, regolare l'altezza del MULTIPROTECTOR FIX. La cintura non deve mai passare sul collo..
• Premere il pulsante superiore e tirare per regolare l'altezza del poggiatesta (fig.17).

ATTENZIONE: Per il Gruppo 1 portare il poggiatesta dello schienale alla posizione più Bassa.

Regolazione della base del MULTIPROTECTOR FIX

La base è regolabile secondo la crescita del bambino.
- Con il bambino seduto, regolare la base secondo la lunghezza delle sue gambe.
- Girare il selezionatore della posizione che si trova sul pomello frontale verso sinistra (fig.18) y girare il pomello per modificare la lunghezza della base in modo cheessa sida tatti alle gambe del bambino (fig.19)

Regolazione dell'inclinazione del MULTIPROTECTOR FIX

• L'inclinazione dello schienale può essere regolata. Se il bambino dorme o preferisce una posizione più rilassata, inclinare lo schienale.
• Girare il selezionatore della posizione frontale verso destra (fig.20) e usare il pomello per regolare l'inclinazione dello schienale a seconda della posizione desiderata (fig.21).

GRUPPO 1 (da 9 a 18 kg)

ATTENZIONE: Perutilizzare il MULTIPROTECTOR FIX come gruppo 1 (da 9 a 18 kg) bisogna utilizzareanche la BARRIERA DI SICUREZZA.

ATTENZIONE: L'adattatore per la testa va utilizzato solo come gruppo 1 per quei bambini in cui la testa non arrivava al poggiatesta del MULTIPROTECTOR FIX. Nel caso in cui sia necessario rimuovere l'adattatore per la testa, consultare il paragrafo "smontaggio dell'adattatore per la testa" (fig.22).

Installazione della barriere di sicurezza

ATTENZIONE: Non lasciare la barriera di sicurezza né troppo stretta né troppo pocoaderente al corpo del bambino.

Installare il MULTIPROTECTOR FIX

• Il MULTIPROTECTOR FIX è dotato di un adattatore per la testa. Può essere utilizzato solo per bambini appartenenti al Gruppo 1 la cui testa non raggiunga il poggiatesta delsystema di trattenuta.
• Posizione are il bambino sulsystema di trattenuta e collocare la barriere di sicurezza (fig.23).
• La barriere di sicurezza è realizata per essere insertita nella spazio tra la base della seduta e i braccioli.
• Regolare la barriere di sicurezza al bambinotramite il pulsante che si trovava nella parte centrale della barriere (fig.24)
• La barriere di sicurezza dispone di 3 posizioni che si adattano alle misure del bambino (fig.25).
• Introduire la parte addominale della cintura di sicurezzaattraverso la guida (indicata in colore rosso) della barriere di sicurezza (fig.26). Agganciare la fibbia e tendere la cintura (fig.27-28).
• Far passare la parte diagonale della cintura di sicurezzaattraverso la guidare tenderla di nuovo (fig.29-30).

Come togliere il bambino dal MULTIPROTECTOR FIX (gruppo 1)

Slacciare le cinture di sicurezza del veicolo e spostare la barriere di sicurezza.

• Togliere il bambino dalsystema di trattenuta.
  Rimettere la barriere di sicurezza e allacciare le cinture.

Disinstallazione del MULTIPROTECTOR FIX dal veicolo (gruppo 1)

• Slacciare le cinture di sicurezza del veicolo.
• Far passare le cintureattraverso the guide della barriere di sicurezza erimuoverla.
• Nel caso in cui siano stati utilizzati i connettori fix per fissare il sistema di trattenuta al sedile del veicolo, sganciarli tirando i pulsanti di entrambi i lati del dispositivo di sgancio. Se si esegue correttamente apparirà un indicatore di colore rosso (fig.31).
  Rimuovere il MULTIPROTECTOR FIX dal sedile del veicolo.

GRUPPO 2-3 (da 15 a 36 kg)

ATTENZIONE: Rimuovere e conservare la barriera di sicurezza e l'adattatore per la testa.

Disinstallazione dell'adattatore per la testa

• Sganciare le due bande elastiche del passante del poggiatesta.
• Rimuovere l'adattatore per la testa che si trova tra lo schienale del MULTIPROTECTOR FIX e il rivestimento.

Installazione del MULTIPROTECTOR FIX nel veicolo

• Far passare la parte diagonale della cinturaattraverso il passante che si trova sul poggiatesta. Per farlo, portarlo nella posizione più elevata (fig.32). Riportare il poggiatesta nella posizione adatta all'altezza del bambino.
• Allacciare la cintura di sicurezza facendola passare per il MULTIPROTECTOR FIX in modo che la parte addominale resti il più bassa possibile e quella diagonale aderisca al torace del bambino (fig.33).
• Allacciare le cinture verificando che la parte addominale passi al di sotto di entrambi i braccioli (zona indicata in rosso) e quella diagonale dal lato della fibbia e al di sopra del bracciolo (fig.34). Regolare l'altezza del poggiatesta in modo che la cintura del veicolo passi sul petto del bambino e non sul suo collo.

Come togliere il bambino dal MULTIPROTECTOR FIX (gruppo 2-3)

• Slacciare le cinture di sicurezza del veicolo.
• Togliere il bambino dalsystema di trattenuta.
  Allacciare le cinture di sicurezza.

Disinstallazione del MULTIPROTECTOR FIX dal veicolo (gruppo 2-3)

• Slacciare la cintura di sicurezza del veicolo e farla passareattraverso le guide.
• Nel caso in cui siano stati utilizzati i connettori FIX, sganciarli tirando i pulsanti su entrambi i lati dei dispositivi di sgancio. Se si esgue correttamente apparirà un indicatore di colore rosso (fig.31).
  Rimuovere ilsystemadi trattenuta dal sedile del veicolo.

Smontaggio del MULTIPROTECTOR FIX

• Nel caso in cui si voglia riporre il MULTIPROTECTOR FIX è possibile smontare lo schienale alla base premendo il pulsante che si trovava nella parte inferiore del retro dello schienale e tirandolo verso l'alto.

ATTENZIONE: Quando ilsystema di trattenuta non viene utilizzato dal bambino,

non lasciare il seggiolino o la barriere di sicurezza liberi all'interno del veicolo. Allacciare le cinture di sicurezza.

Smontaggio del rivestimento

Smontare lo schienale alla base.

Per il rivestimento dello schienale, après le cerniere, sganciare le cinghie di trattenuta e le bande in plastica.
Per il rivestimento della base, sganciare le cinghie di trattenuta che si trovano sotto la base.
- Per il rivestimento della barriere di sicurezza, estrarre il tessuto dalle fenditure e rimuoverlo.
Per il rivestimento del poggiatesta, sganciare le tre chiusure e le due bande elastiche che si trovano nella parte posteriori del poggiatesta. Infine tirare la federa in tessuto verso il basso.
Per montare i vari rivestimenti seguire il procedimento in senso inverso.

Manutenzione

• Pulire le parti in plastica con acqua tiepida e sapone.
• Seguire le istruzioni per il lavaggio indicate sull'etichetta cucita su ciaccuno dei componenti tessili.
