BEDIENUNGSANLEITUNG Multiprotector Fix CASUALPLAY

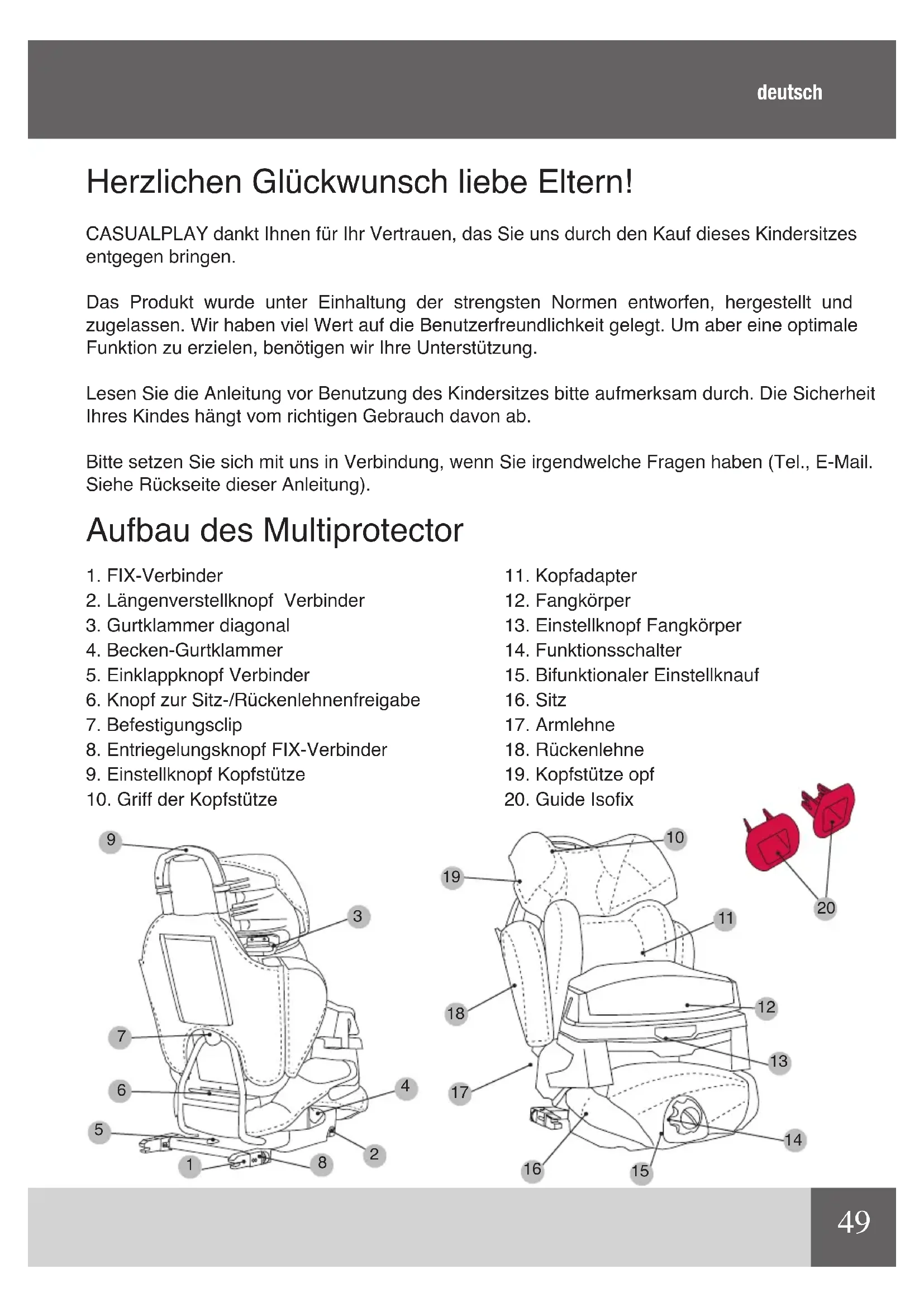

Herzlichen Glückwunsch liebe Eltern!

CASUALPLAY dankt Ohnen für Ihr Vertrauen, das Sie uns durch den Kauf diesen Kindersitzes entgegen bringen.

Das Produkt wurde unter Einhaltung der strengsten Normen entworfen, hergestellt und zugelassen. Wir haben viel Wert auf die Benutzerfreundlichkeit gelegt. Um aber eine optimale Funktion zu erzielen, benötigen wir ihre Unterstützung.

Lesen Sie die Anleitung vor Benutzung des Kindersitzesitte aufmerksam durch. Die Sicherheit Ihres Kindes hangt vom richtigen Gebrauch davon ab.

Bitte setzen Sie sich mit uns in Verbindung, wenn Sie irgendwelche Fragen haben (Tel., E-Mail. Siehe Rückseite dieser Anleitung).

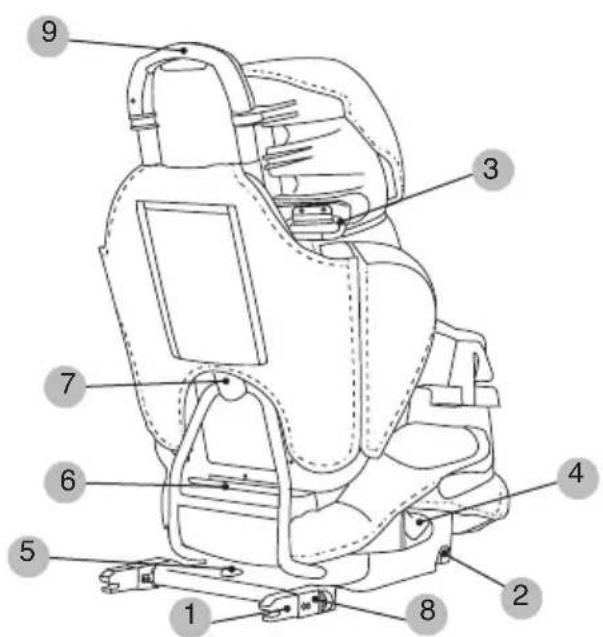

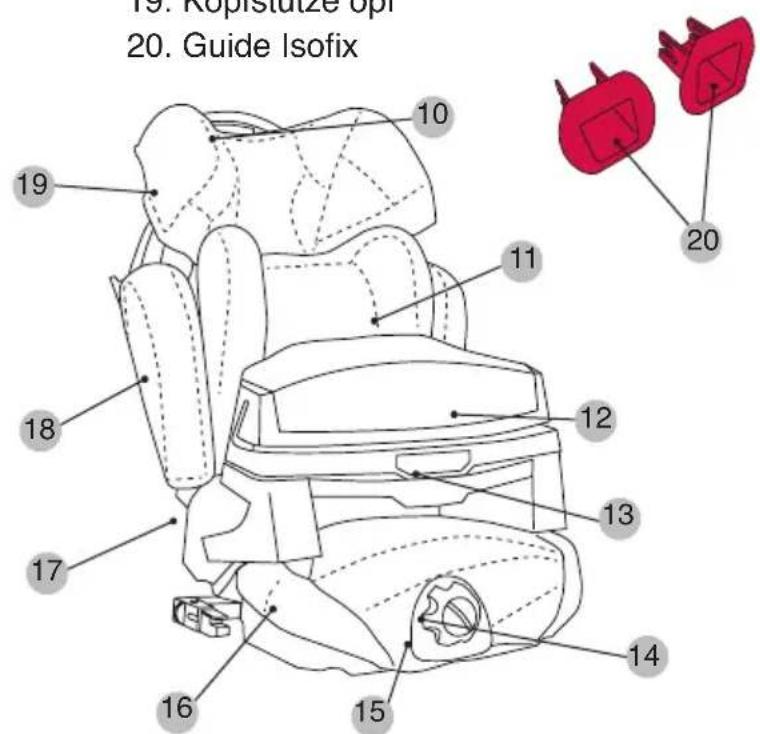

Aufbau des Multiprotector

1. FIX-Verbinder
2. Längenverstellknopf Verbinder
3. Gurtklammer diagonal
4. Becken-Gurtklammer
5. Einklappknopf Verbinder
6. Knopf zur Sitz-/Rückenlehnenfreigabe
7. Befestigungslip
8. Entriegelungsknopf FIX-Verbinder
9. Einstellknopf Kopfstütze

10. Griff der Kopfstütze

11. Kopfadapter

12. Fangkorper
13. Einstellkopf Fangkorper
14. Funktionsschalter
15. Bifunktionaler Einstellknauf
16. Sitz
17. Armlehne
18. Ruckenlehne
19. Kopfstütze opf
20. Guide Isofix

WICHTIG

Der Kindersitz ist ausschließlich zum Einsatz in Fahrzeugen geeignet, die einen Dreipunkt-Sicherheitsgurt mit Gurtstraffer besitzen, der der UN/ECE-16 Regelung oder einer anderen gleichwertigen Norm entspricht.

WARNING

1. Dieses Kinderrückhaltesystem besteht zur SEMI-UNIVERSAL Gruppe und ist zum Einbau in Fahrzeuge und in Sitzpositionen, die auf der Fahrzeugliste des Inneren dieser Verpackung angegeben sind, geeignet.
2. Auch andere Fahrzeuge und Sitzpositionen können für die Aufnahme dieser Rückhaltesystems geeignet sein.
3. Setzen Sie sich bei Fragen mit dem Sitzhersteller oder dem Einzelhändler in Verbindung.

DIE GEBRAUCHSANLEITUNG MULLS WAHREND DER GESAMTEN VERWENDUNGSDAUXER GEMEINSAM MIT DEM MULTIPROTECTOR FIX AUFBEWAHRT WERDEN.

LESEN SIE DIESE ANLEITUNG VOR GEBRAUCH DER VORRICHUNG SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUM SPÄTEREN NACHSCHLAGEN AUF. WERDEN DIE ANWEISUNGEN NICT BEFOLGT, KANN DAS DIE SICHERHEIT DES KINDES GEFAHRDEN.

HINWEISE UND SICHERHEITSHINWEISE

• Der MULTIPROTECTOR FIX ist ein Rückhaltesystem für Kinder der Gruppe 1 (von 9 bis 18 kg), Gruppe 2 (von 15 bis 25 kg) und Gruppe 3 (von 22 bis 36 kg).
• Der Sitz kann im Pkw mit dem vorhandenen Dreipunkt-Sicherheitsgurt mit Gurtstraffer fixiert werden, sofern dieser der UN/ECE-16 Regelung oder einer gleichwertigen Norm entspricht, und - sollen den Sie über Isofix-Befestigungen verfügen - mit FIX-Verbindern.
• Der eigentliche Kindersitzarf nicht verändert werden.
• Nach einem Unfall muss der Kindersitz überprüft oder ausgetauscht werden.
• Schützen Sie alle Teile des Kindersitzes vor Schäden, die durch den Klappssitz oder die Fahrzeugtür verursacht werden konnten
  Schützen Sie alle Metallteile, mit denen das Kind in Berührung kommt..., vor direkter Sonneneinstrahlung.

• Der Gurtarf auf keineilen Fall verdreht sein.

• Verwenden Sie den Kindersitz immer - selbst auf kurzen Strecken - und halten Sie das Kind niemals unbeaufsichtigt im Fahrzeug.

• Nehmen Sie den Kindersitz stets aus dem Fahrzeug, wenn er nicht benutz wird, und bewahren Sieihn außerhalb der Reichweite von Kindern auf.
• Wir empfehlen, jegliches Gepäckstück bzw. jeder Gegenstand, der beim Aufprall Verletzungen verursachten können, gut zu sichern oder zu befestigen.
• Wir gewähren Produktssicherheit, sofern die Vorrichtung vom ersten Käufer benutzt wird.
• Wir raten Ohnen, Produkte, die Sicherheit bieten sollen, nicht gebraucht zu kaufen.
• Es ist wichtig, dass auch die anderen Fahrzeuginsassen den Sicherheitsgurt anlagen, Denn sie konnten bei einem Unfall ansonsten aus dem Sitz geschleudert werden und damit das Kind verletzen.
• Befindet sich der Kindersitz im Pkw ohne benutzt zu werden, dann fixieren Sieihnitte mit dem Sicherheitsgurt oder den Fix-Verbindern.
• Überprüfen Sie die verschiedene Elemente der Vorrichtung regelmäßig.
• Der Kindersitzarf nicht ohne den Bezug verwendet werden.
• Esarf nur der Bezug verwendet werden, der vom Sitzhersteller mitgeliefert wurde; er ist ein wichtiger Bestandteil.
• Sie sind für die Sicherheit des Kindes verantwortlich.

WICHTIG: SCHLAGEN SIE IN DER BEDIENUNGSANLEITUNG IHRES FAHRZEUGS NACH, WO SICH DIE BEFESTIGUNGSPUNKTE DES ISOFIX-SYSTEMS BEFINDEN. Fragen Sie im Zweifelsfall ihren Handler.

WARNING: Verwenden Sie den Kindersitz nicht mit einem Zweipunkt- oder Beckengurt.

Zusammenbau des MULTIPROTECTOR FIX

• Der MULTIPROTECTOR FIX wird in Einzelteilen angeliefert, um den Transport zu erleichtern (Abb. 1).
• Positionieren Sie die Ruckenlehne so, dass das Metallgestell des MULTIPROTECTOR FIX Unterteils in der Klammer steckt (Abb. 2-3), auf keinen Fall dahinter (Abb. 4). Ein Klickgeräusch bestätigt, dass die Ruckenlehne eingerastet ist.

WARNING: Verwenden Sie den MULTIPROTECTOR FIX niemals ohne Rückenlehne, Denn er ist nur als Baugruppe zugelassen. Die Benutzung ohne Rückenlehne beeinträchtigt die Sicherheit des Kindes.

MULTIPROTECTOR FIX Verbinder mit Klappmechanismus

HINWEIS: Die FIX-Verbinder des MULTIPROTECTOR FIX Kindersitzes sind klappbar.

• Drücken Sie den roten Knopf und haben Sieihn leicht an, um den Verankerungsmechanismus zu losen. Halten Sie den Druck aufrecht (Abb. 5) und drehen Sie einen der beiden Verbinder nach unten.
• Lassen Sie den Knopf los und drehen Sie weiter (Abb. 6). Wenn die beiden Verbinder maximal eingeklappt sind (180^) , rastet der Mechanismus erneut ein, wobei ein Klickgeräusch zu horen ist.
• Zum erneuten Aufklappen der Verbinder gehen Sie gleichermaßen vor, bis Sie wieder ein Klickgeräusch horen, das anzeigt dass sie in der entsprechenden Stellung eingerastet sind.

HINWEIS: Der MULTIPROTECTOR FIX kann auf dem Beifahrersitz oder den Rücksitzen des Fahrzeugs befestigt werden - mit dem Dreipunkt-Sicherheitsgurt oder der Option der FIX-Verbinder.

Einbau des MULTIPROTECTOR FIX, wenn das Fahrzeug über ISOFIX-Befestigungen verfügbar

• Nehmen Sie die Kopfstütze des Sitzes ab, an dem Sie den Kindersitz befestigen möchten (Abb. 7).
• Die Mündungen vor beiden ISOFIX-Haken anbringen, die sich zwischen dem Sitz und der Rückenlehne befinden (Abb. 08).

HINWEIS: Für den Fall, dass Ihr Fahrzeug nicht serienmäßig mit diesen Mündungen ausgestellt sein sollte, ist deren Montage nicht erforderlich.

• Drücken Sie anschließend entweder den rechten oder linken Druckknopf (Abb. 9) undziehen Sie die Stange mit den Verbindern hersaus,ohne den Druckknopf loszulassen (Abb.10).
• Suchen Sie die ISOFIX-Befestigungen und platzieren Sie den MULTIPROTECTOR FIX davor (Abb. 11-12). Drücken Sie den Kindersitz mit beiden Handen in Richtung der Befestigungen, bis Sie ein Klickgeräusch horen; das bedeutet, dass der Sitz eingerastet ist (Abb. 13).
• Überprüfen Sie, ob das System richtig eingebaut ist, indem Sie nachsehen, ob oben auf dem Lösemechanismus der Verbinder ein grüner Strich zu setzen ist (Abb. 14). Sollte bei einem der beiden Verbinder ein rotes Signal erschreiben, wiederholen Sie den Vorgangitte, Denn es bedeutet, dass die Befestigung fehlerhaft ist.
• Stellen Sie abschlussend das Spiel zwischen dem MULTIPROTECTOR FIX und der Rückenlehne des Fahrzeugs ein, indem Sie einen der beiden sichlichen Knöppe betätigten und den Sitz fest gegen die Rückenlehne drücken (Abb. 15).

Einstellen der Rückenlehnenhöhe

• Der MULTIPROTECTOR FIX ist hohenverstellbar, damit er an das Wachstum des Kindes angepasst werden kann (Abb. 16). Stellen Sie die Höhe des MULTIPROTECTOR FIX ein, sobald er im Pkw befestigt ist und das Kind darin sitzt. Der Gurtarf auf keinen Fall über den Hals reichen.
• Drücken Sie den oberen Druckknopf undziehen Sie am Bugel, um die Kopfstützenhöhe einzustellen (Abb. 17).

WARNING: Für die Gruppe 1 muss die Kopfstütze in der untersten Stellung fixiert werden.

Einstellen des MULTIPROTECTOR FIX Unterteils

Das Unterveril ist an das Wachstum des Kindes anpassbar.
- Setzen Sie das Kind darauf und stellen Sie es auf die Länge seiner Beine ein.
- Drehen Sie den Stellungswahlschalter am Knauf vorn nach links (Abb. 18) und drehen Sie den Knauf, um die Länge des Unterteils so einzustellen, dass sie der Beinlänge des Kindes entspricht (Abb. 19).

Einstellen der MULTIPROTECTOR FIX Neigung

Die Rückenlehne kann geneigt werden. Neigen Sie die Rückenlehne, wenn das Kind einschläft oder eine entsprechende Haltung einnehmen möchte.
- Drehen Sie den Stellungswahlschalter vorn nach rechts (Abb. 20) und benutzen Sie den Knauf, um die Rückenlehne bis zur gewünschten Position zu neigen (Abb. 21).

GRUPPE 1 (von 9 bis 18 kg)

WARNING: Mochtte man den MULTIPROTECTOR FIX für Kinder der Gruppe 1 (von 9 bis 18 kg) benutzen, muss er gemeinsam mit einem FANGKÖRPER verwendet werden.

WARNING: Der Kopfadapterarf nur fur Kinder der Gruppe 1 verwendet werden und nur wenn ihr Kopf nicht an die Kopflehne des MULTIPROTECTOR FIX reicht. Muss dieser Kopfadapter entfernt werden,itte im Abschnitt "Kopfadapter entfernen" nachschlagen (Abb.22).

Einbau des Fangkörpers

WARNING: Der FangkorperarfedwedersehrengamKörpersdesKindes anliegennochsehrlockersitzen.

Bauen Sie den MULTIPROTECTOR FIX ein.
- Der MULTIPROTECTOR FIX ist mit einem Kopfadapter ausgestattet. Diese darf nur für Kinder der Gruppe 1 verwendet werden, deren Kopf nicht an die Kopfstütze des Kindersitzes reicht.

• Setzen Sie das Kind in den Kindersitz und bringen Sie den Fangkorper an (Abb. 23).
• Der Fangkorper passt/genau in den Raum zwischen Sitzunterteil und Armlehne.

• Passen Sie den Fangkorper mithilfe des Knopfes in der Mitte des Fangkorpers an das Kind an (Abb. 24).
• Der Fangkorper hat 3 Stellungen, um an die große des Kindes angepasst zu werden (Abb. 25).
• Führren Sie den Beckenteil des Sicherheitsgurts durch die Führung (rot markiert) des Fangkörpers (Abb. 26). Stecken Sie den Gurt in die Schnalle und spannen Sieihn (Abb. 27-28).
• Führren Sie den diagonalen Teil des Sicherheitsgurts durch die Führung und spannen Sie den Gurt erneut (Abb. 29-30).

Das Kind aus dem MULTIPROTECTOR FIX—heben (Gruppe 1)

• Losen Sie den Sicherheitsgurt des Fahrzeugs und entfernen Sie den Fangkorper.
• Nehmen Sie den Gurt aus den Führungen des Fangkörpers und entfernen Sieihn.
• Sollten Sie die Fix-Verbinder verwendet haben, um den Kindersitz am Sitz Ihres Fahrzeugs zu befestigen, * lösen Sie sie, indem Sie an den Druckknopfen auf beiden Seiten der Lösemechanismenziehen. Wenn Sie es richtig gemacht haben, erscheint eine rote Anzeige (Abb.31).
• Nehmen Sie den MULTIPROTECTOR FIX vom Fahrzeugsitz.

GRUPPE 2-3 (von 15 bis 36kg )

WARNING: Nehmen Sie den Fangkorper und den Kopfadapter ab und räumen Sie sie weg.

Entfernen des Kopfadapters

• Losen Sie die beiden Gummibänder von den Durchziehhaken an der Kopfstütze.
• Entfernen Sie den Kopfadapter, der sich zwischen der Rückenlehne des MULTIPROTECTOR FIX und dem Bezug befindet.

Einbau des MULTIPROTECTOR FIX in den Pkw

• Führn Sie den diagonalen Teil des Sicherheitsgurts durch die Leiterschnalle an der Kopfstütze. Bringen Sie sie hierzu in die oberste Stellung (Abb. 32). Bringen Sie die Kopfstütze wieder in die für das Kind angemessene Stellung.
• Legen Sie den Sicherheitsgurt an, indem Sieihn durch den MULTIPROTECTOR FIX führen und bereits so, dass der Beckenteil so tief wie möglich sitzt und der diagonale Teil über dem Brustkorb des Kindes verläuft (Abb. 33).
• Achten Sie beim Anlagen des Sicherheitsgurts daraufuf, dass der Beckenteil unterhalb der beiden Armlehne (rot markiert) und der diagonale Teil, der zur Schnalle führt, überhalb davon verläuft (Abb. 34). Passen Sie die Höhe der Kopfstütze so an, dass der Sicherheitsgurt des Pkws über der Brust des Kindes verläuft, nicht über dem Hals.

Das Kind aus dem MULTIPROTECTOR FIX—heben (Gruppe 2-3)

• Lösen Sie den Sicherheitsgurt des Pkws.
• Nehmen Sie das Kind aus dem Kindersitz.
• Legen Sie den Sicherheitsgurt an.

Ausbau des MULTIPROTECTOR FIX aus dem Pkw (Gruppe 2-3)

• Lösen Sie den Sicherheitsgurt des Fahrzeugs undnehmen Sie ihn aus den Führungen.
• Sollten Sie die Fix-Verbinder verwendet haben, * lösen Sie sie, indemn Sie an den Druckknöpfen auf beiden Seiten der Lösemechanismenziehen. Wenn Sie es richtig gemacht haben, erscheint eine rote Anzeige. (Abb. 31).
• Nehmen Sie den Kindersitz vom Fahrzeugsitz.

MULTIPROTECTOR FIX Demontage

• Wenn Sie den MULTIPROTECTOR FIX aufbewahrenen möchten, können Sie die Rückenlehne vom Unterteil losen, indem Sie den Druckknopf unter auf der Rückseite der Rückenlehne betätigten und sie nach oben wegziehen.

WARNING: Sitzt kein Kind im Kindersitz, sollenn Sie weder Kindersitz noch Fangkorper lose im Fahrzeug mitführren. Legen Sie den Sicherheitsgurt an.

Den Bezug entfernen

Bauen Sie die Rückenlehne ab.
- Um den Bezug der Rückenlehne zu entfernen, öffnen Sie die Reißverschlüsse und losen die Haltebänder und Plastikstreifen.
- Für den Bezug des Grundgestells lösen Sie die Haltebänder, die sich unter dem Unterteil befinden.
- Für den Bezug des Fangkörpersziehen Sie den Stoff aus den Schlitzen und entfernenihn.
- Für den Bezug der Kopfstütze müssen Sie die 3 Druckknöppe und die beiden Gummibänder an der Rückseite der Kopfstütze halten. Ziehen Sie anschließend den Stoffbezug nach unten ab.
- Um die Bezüge wieder überzuziehen, gehen Sie in der umgekehrten Reihenfolge vor.

Instandhaltung

• Reinigen Sie die Plastikteile mit lauwarmem Wasser und Seife.
• Wenn Sie die Textilien waschen, dann befolgen Sieitte die jeweiligen Anweisungen auf den eingenäthen Etiketten.
