| Marca | BOSCH |
| Modello | Intuvia Performance Line |
| Categoria | Contachilometri (computer di bordo) |
| Tipo di prodotto | Computer di bordo per sistema eBike |
| Peso | 0,15 kg |
| Batteria interna | Li-ion 3,7 V, 240 mAh |
| Alimentazione | Tramite batteria eBike o tramite USB (5 V, 500 mA) |
| Grado di protezione | IP54 (a tenuta di polvere e getti d'acqua) |
| Temperatura di funzionamento | -5 a +40 °C |
| Temperatura di stoccaggio | -10 a +50 °C |
| Livelli di assistenza | OFF, ECO, TOUR, SPORT, TURBO |
| Funzione eShift | Sì (compatibile con NuVinci, SRAM DD3, Shimano Di2) |
| Assistenza alla spinta | Sì, fino a 6 km/h |
| Comando illuminazione | Sì (se la bici è equipaggiata) |
| Display | Velocità, distanza, autonomia, tempo, ora, livello di assistenza, codice errore |
| Connessione USB | Porta USB per ricarica e dispositivi esterni |
| Lingue disponibili | Tedesco, inglese, francese, spagnolo, italiano, portoghese, svedese, olandese, danese |
| Impostazioni di base | Ora, circonferenza ruota, lingua, unità, formato ora, calibrazione, velocità avvio |
| Manutenzione e pulizia | Panno morbido leggermente umido, nessun detergente, non immergere |
| Sicurezza | Non utilizzare come maniglia, non distrarsi, leggere le istruzioni |
| Riparabilità | Affidare le riparazioni a un rivenditore autorizzato Bosch |
| Contenuto della confezione | Computer di bordo, supporto, unità di comando, cavo USB non incluso |
| Informazioni generali | Salvo modifiche |
Domande frequenti - Intuvia Performance Line BOSCH
Domande degli utenti su Intuvia Performance Line BOSCH
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Contatore in formato PDF gratuitamente! Trova il tuo manuale Intuvia Performance Line - BOSCH e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Intuvia Performance Line del marchio BOSCH.

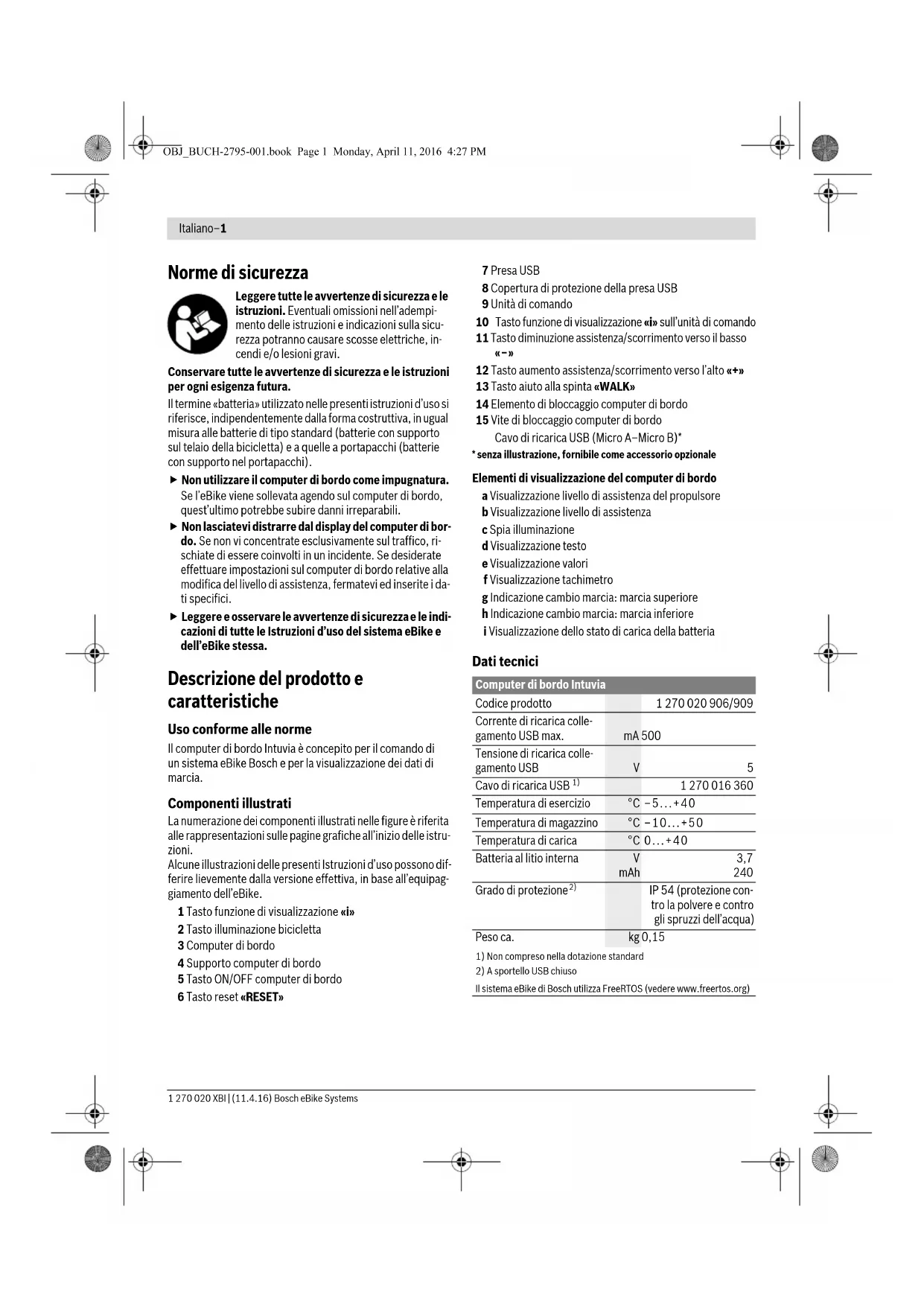

MANUALE UTENTE Intuvia Performance Line BOSCH
Leggere tutte le avventenze di sicurezza e le istruzioni. Eventuali omissioni nell'adempimento delle istruzioni eindicazioni sulla sicurezza potranno causare scosse elettriche, incendi e/ o lesions gravi.
Conservare tutte le avventenze di sicurezza e le istruzioni per anni esigenza futura.
Il termine « batteria» utilizzato nelle presenti struzioni d'uso si riferisce, indipendentemente alla forma costruttiva, in ugual misura alle batterie di tipo standard (batterie con supporto sul telaio della bicycletta) e a quale a portapacchi (batterie con supporto nel portapacchi).
Nonutilizzare il computer di bordo come impugnatura. Se I'eBike viene sollevata agenda sul computer di bordo, quest'ultimo potrebbe subire danni irreparabili.
Non lasciatevi distrarre dal display del computer di bor do. Se non vi concentrate esclusivamente sul traffico, rischiate di essere coinvolti in un incidente. Se desiderate effettuare impostazioni sul computer di bordo relative alla modifica del livello di assistenza, fermatevi ed inserti i dati specifici.
- Leggere e osservare le avventenze di sicurezza e leindicazioni di tutte le Istruzioni d'uso delsysteme eBike e dell'eBike stessa.
Descrizione del prodotto e caratteristica
Uso conforme alle norme
Il computer di bordo Intuvia è concepito per il dato di unsystema eBike Bosch e per la visualizzazione dei dati di marcia.
Componenti illustrati
La numerozione dei componenti illustrati nelle figure è riferita alle rappresentazioni sulle pagine grafiche all'inizio delle istruzioni.
Alcune illustrazioni delle presenti Istruzioni d'uso sono differire lievamente alla versione effettiva, in base all'equipaggiamento dell'eBike.
1 Tasto funzione di visualizzazione «i»
2 Tasto illuminazione bicicletta
3 Computer di bordo
4 Supporto computer di bordo
5 Tasto ON/OFF computer di bordo
6 Tasto reset «RESET»
7 Presa USB
8 Copertura di protezione della presa USB
9 Unità di lavoro
10 Tasto funzione di visualizzazione «b» sull'unità di lavoro
11 Tasto diminuzione assistenza/scorrimento verso il basso
12 Tasto aumento assistenza/scorrimento verso l'alto «+»
13 Tasto aiuto alla spinta «WALK»
14 Elemento di bloccaggio computer di bordo
15 Vite di bloccaggio computer di bordo Cavo di ricarica USB (Micro A-Micro
- sensa illustrazione, fornibile come accessorio opzionale
Elementi di visualizzazione del computer di bordo
a Visualizzazione livello di assistenza del propulsore
b Visualizzazione livello di assistenza
c Spia illuminazione
d Visualizzazione testo
e Visualizzazione valori
f Visualizzazione tachimetro
g Indicazionechio:marcia superiore
h Indicazionechio:marcia:marcia inferiore
i Visualizzazione dello stato di carica della batteria
Dati tecnici
| Computer di bordo Intuvia | |
| Codice prodotto | 1 270 020 906/909 |
| Corrente di ricarica collegamento USB max. | mA 500 |
| Tensione di ricarica collegamento USB | V |
| Cavo di ricarica USB1) | 1 270 016 360 |
| Temperatura di esercizio | °C -5...+40 |
| Temperatura di magazzino | °C -10...+50 |
| Temperatura di carica | °C 0...+40 |
| Batteria al litio interna | V |
| mAh | |
| Grado di protezione2) | IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua) |
| Peso ca. | kg 0,15 |
| 1) Non compreso nella dotazione standard | |
| 2) A sportello USB chiuso | |
| Ilsystema eBike di Bosch utilizza FreERTOS (vedere www.freertos.org) | |
Italiano-2
Montaggio
Inserimento e rimozione della batteria
Per inseire la batteria dell'eBike nella stessa e per rimuoverla, leggere e prestare attenzione alle istruzioni d'uso della batteria.
Inserimento e rimozione del computer di bordo (vedi figura A)
Per insere il computer di bordo 3 spingerlo nel supporto 4 agendo dal lato anterio.
Per rimuovere il computer di bordo 3 premere l'elemento di bloccaggio 14 e spinnerlo in avanti estraendolo dal supporto 4.
- Una volta parcheggiata l'eBike, rimuovere il computer di bordo.
Il computer di bordo può essere fissato nel supporto, al fine di impedirne la rimozione. A tale scopo, smontare il supporto 4 dal manubrio. Posizione are il computer di bordo nel supporto. Avvitare la vite di bloccaggio 15 (filettatura M3, lunghezza 8 mm) dal basso nell'apposita filettatura del supporto. Rimontare il supporto sul manubrio.
Uso
Messa in funzione
Presupposti
IlsystemeBikepuoessereattivato solo se sono soddisfatti i seguenti presupposti:
- è inserta una batteria sufficientemente carica (vedere lstruzioni d'uso della batteria).
- il computer di bordo è inserito correttamente nel supporto (vedere «Inserimento e rimozione del computer di bordo», pagina Italiano-2).
- il sensore di velocità è collegato correttamente (vedere Istruzioni d'uso dell'unità motrice).
Attivazione/disattivazione delsysteme eBike
Per l'attivazione delsysteme eBike vi sono le seguenti possibilità:
- Se il computer di bordo saregia attivo all'insertimento nel supporto, il sistema eBike verrà attivato automaticamente.
- Con computer di bordo inserto e batteria eBike montata, premere una volta brevamente il tasto ON/OFF 5 del computer di bordo.
- Con computer di bordo inserto, premere il tasto ON/OFF della batteria eBike (vedere istruzioni d'uso della batteria). Il propulsore si attivera non appena i pedali verranno azionati (ad eccezione della funzione di pedalata assistita, oppure nel livello di pedalata assistita «OFF»). La potenza del motore si basa sul livello di supporto impostato sul computer di bordo. All'attivazione delsystema, sul display verrà visualizzata brevamente l'indicazione «Active Line/Performance Line».
Nel funzionamento normale non appena si smette di pedalare oppure non appena viene raggiunta una velocità di 25 / 45km / h I'assistenza tramite l'azionamento eBike viene disattivata. L'azionamento viene attivato di nuovo automaticamente non appena si ricomincia a pedalare e la velocità è inferiore a 25 / 45km / h
Per la disattivazione delsysteme eBike vi sono le seguenti possibilità:
- Premere il tasto ON/OFF 5 del computer di bordo.
- Disinserire la batteria eBike premendo il tasto ON/OFF (vedere istruzioni d'uso della batteria).
Rimuovere il computer di bordo dal supporto.
Se per circa 10 minuti l'eBike non viene spostata e non vengono premuti tasti sul computer di bordo, il sistema eBike si disattivera automaticamente, per ragioni di risparmio energetico.
eShift (accessorio opzionale)
La definizione «eShift» indica l'integrazione di sistemi automatici di trasmissione nel systema eBike. Al fine di assistere al meglio il conducente, leindicazioni di funzione e il menu delle configurazioni base sono stati adattati alla funzione «eShift」.
eShift con NuVinci HSync
In base alla cadenza di pedalata desiderata, verrà automaticamente impostata la marcia ottimale per la velocità del caso. In una modalità manuale, è possibile scegliere fra più marce.
In modalità « NuVinci Cad.ped. » è possible, con i tasti «-» o «+» dell'unità di dato augmentare o ridurre la cadenza di pedalata desiderata. Mantenendo premuti i tasti «-» o «+», la cadenza di pedalata verrà augmentata o ridotta in cinque step.
La cadenza di pedalata desiderata verrà visualizzata sul display In modalità « NuVinci Marcia » è possibile, con i tasti « - » o « + » dell'unità di lavoro, aumento o ridurre il rapporto, scegliendo fra quali definite. Il rapporto inserito (marcia) verrà visualizzato sul display.
Ilchio al mozzo dello SRAM DD3 Pulse funziona in base alla velocità. Indipendentemente alla marcia inserta sul deragliatore, verrà insertita automaticamente una delle tre marce delchio al mozzo «Selezione aut. marce»
Adgni转弯 di marcia del cambio al MOZzo,la marcia inerita verrà brevamente visualizzata sul display.
Se l'eBikeienearrestata dauna velocita superiorea 10km / h ilsystemapuoridurreautomaticallyilrapportoaduna
«Marcia partenza» predefinita. La «Marcia partenza» è impostabile nel menu delle configurazioni base (vedere «Visualizzazione/adattamento delle regolazioni di base», pagina Italiano-5).
In modalità « Marcia » è possible, con i tasti « -» o « + » dell'unità di lavoro, augmentare o ridurre il rapporto, scegliendo fra quelli definiti. Il rapporto inserito (marcia) verrà visualizzato sul display.
Italiano-3
Anche nella modalità manuale « Marcia», ilsystema più rigurre automaticamente il rapporto ad una « Marcia partenza » predefinita.
Poché l'unità motrice rileva ilchio di marcia, riducendo quando brevamente il supporto del motore, è possibile cambiare marcia in qualsiamenti sonoanche sotto carico in salita.
eShift con Shimano Di2
Per Shimano eShift: cancellare le marce mediatinga leva di comando Shimano.
Adgni cui do imercia del cambio al mozzo,la marcia inerita verra brevmente visualizzata sul display.
Poché l'unità motrice rileva ilchio di marcia, riducendo quando brevemente il supporto del motore, è possibile cambiare marcia in qualsiamenti sonoanche sotto carico in salita.
Se IeBike viene arrestata da una velocita superiore a 10 km/h, il systema cui ridurre automaticamente il rapporto ad una
«Marcia partenza» predefinita. La «Marcia partenza» è impostabile nel menu delle configurazioni base (vedere «Visualizzazione/adattamento delle regolazioni di base», pagina Italiano-5).
Visualizzazione e impostazioni del computer di bordo
Alimentazione di energia del computer di bordo
Se il computer di bordo alloggia nel supporto 4, nell'eBike è inserta una batteria sufficientemente carica ed il systeme eBike è attenuato, la batteria dell'eBike alimentera il computer di bordo.
Se il computer di bordo viene rimioso dal supporto 4, l'alimentazione avverrà mediante un'apposita batteria interna. Se all'accensione del computer di bordo la batteria interna è scarica, verrà visualizzata per 3 secondi l'indicazione «Collegare a bicic.» nel Campo di testo d, dopodiché il computer di bordo si spegnerà nuovamente.
Per caricare la batteria interna, insere nuovamente il computer di bordo nel supporto 4 (se nell'eBike è inserta una batteria). Insere la batteria eBike premendo il relativo tasto ON/OFF (vedere Istruzioni d'uso della batteria).
Potete ricaricare il computer di bordoanchetramite l'attacco USB.A tale scopo,aprire il cappuccio di protezione 8.Collegare la presa USB 7 del computer di bordo mediana un cavo USB idoneo, con un caricabatteria USB reperibile in commercio o con il collegamento USB di un computer (tensione di carica 5V; corrente di carica max 500mA .Nel Campo di testo d del computer di bordo verrà visualizzata l'indicazione «USB connessa».
Accensione/spegnimento del computer di bordo
Per attivare il computer di bordo, premere brevamente il tasto ON/OFF 5. Il computer di bordo si potra attivare (se la batteria interna sare sfferentemente carica)anche se non inserto nel supporto.
Per disattivare il computer di bordo, premere il tasto ON/OFF 5.
Se il computer di bordo non è inserito nel supporto e non viene premuto alcun tasto, dopo 1 minesso si spegnerà automatisticamente, per ragioni di risparmio energetico.
Se si preve di non utilizzato l'eBike per alcune setti mane, prelevare il computer di bordo dal relative supporto. Conservare il computer di bordo in un ambiente asciutto e a temperatura ambiente e caricare la relativa batteria con regolarità.
Visualizzazione dello stato di carica della batteria
L'indicatore dello stato di carica della batteria i indica lo stato di carica della batteria eBike, ma non quello della batteria interna del computer di bordo. Lo stato di carica della batteria eBike viene anch'esso indicato dai LED della batteria.
Nella visualizzazione iogni barretta nel simbolo della batteria ricaricabile corrisponde a circa il 20% della capacité.
La batteria eBike ècompletamente carica.
La batteria eBike va ricaricata.
LED dell'indicatore di carica della batteria si spengono. La capacité di assistenza alla trasmissione è esaurita: l'assistenza verrà gradualmente disattivata. La capacité residua verrà erogata per l'illuminazione e il computer di bordo; l'indicazione lampeggerà.
La capacitéa residua della batteria eBike è sufficiente per circa 2 altre ore di illuminazione della bicycletta. Tale stima non considera eventuali以及其他 utenze (ad es.chio automatico o carica di dispositivi esterni al collegamento USB).
Se il computer di bordo viene prelevato dal supporto 4, rimane memorizzato lo stato di carica della batteria visualizzato per ultimo.
Qualora un'eBike funzioni con due batterie, l'indicatore dello stato di carica della batteria i indichera lo stato di carica di entrambè le batterie.
Se in una e Bike con due batterie inserte verranno caricate entrambe le batterie, sul display verrà visualizzato l'avanzamento della carica per entrambe le batterie (nella figura, la batteria in fase di carica è quella sinistra). L'indicazione lampeggianta sulla batteria indichièra quale delle due batterie si trovi al momento in fase di carica.
Regolazione del livello di assistenza
Sull'unità di dato 9 è possible impostare il livello di supporto del motore eBike durante la pedalata. Il livello di supporto può essere modificato in qualsiassi momento,anche durante la marcia.
Notabene: In singoli modelli è possibile che il livello di assistenza sa preimpostato e che non possa essereambiato. èanche possibile che vi siano a disposizione per la selezione meno livelli di assistenza di quelli individati nelle presenti istruzioni.
Italiano-4
Sono a disposizione al massimo i seguenti livelli di assistenza:
- «OFF»: il supporto del motore è disinserito, è possibile azionare l'eBike pedalando come su una normale bicyclicta. In tale livello di pedalata assistita, il relativo sistema non potrè essere attivato.
- «ECO»: assistenza efficace alla massima efficienza, per massima autonomia
- «TOUR»: assistenza regolare, per percorsi con grande autonoma
- «SPORT»: assistenza energia, per guida sportiva su percorsi di montagna nonché per traffico città
- «TURBO»: Assistenza massima sono alle massime frequenze di pedalata, per guida sportiva
Per augmentare il livello di supporto premere il tasto «+» 12 sull'unità di lavoro per quanto necessario fino a visualità re sul display b il livello di supporto desiderato, per diminuiro lo tasto «-» 11.
La potenza del motore richiamata appara sul display a. La potenza del motore massima dipende dal livello di supporto selezionato.
Se il computer di bordo viene prelevato dal supporto 4, rimane memorizzato il livello di supporto da ultimo visualizzato, la schermata a della potenza del motore rimane vuota.
Interazione delsystema eBike con il cambio
Anche con l'azionamento eBike il cambio dovrebbe essere utilizzato come in una bicicletta normale (osservare a riguardo le struzioni per l'uso dell'eBike).
Indipendente medelipo del cambio e consigliabile durante il cambiodi marcia interrormere brevamente di pedalare. In questo mode il cambiodi marcia diventa più facile e si riduce l'usura degli organi di azionamento.
Grazie alla selezione della marcia corretta è possibile con lo stesso impiego di forza aumento la velocità e l'autonomia.
Occorre attenersi alle indicazioni dichio marcia, che verranno visualizzate mediating le apposite segnalazioni g e h sul displaySe viene visualizzata l'indicazione g, occorerà passare ad una marchia superiore, alla minore cadenza di pedalata. Se viene visualizzata l'indicazione h, occorerà passare ad una marchia inferiore, alla maggiore cadenza di pedalata.
Accensione/spegnimento illuminazione della bicycletta
Nella versione in cui la luce di marcia viene alimentata dal sistema e Bike,tramite il computer di bordo con il tasto 2 è possibile accenderere e spegnere contemporaneamente la luce anteriore e quella posteriori.
Attivando l'illuminazione, comparirà per circa 1 secondo l'indicazione «Luce accesa», disattivandola, verrà visualizzata l'indicazione «Luce spenta», nel campo di testo d. A luci accesse, verrà visualizzato il symbolo di illuminazione c.
L'accensione e lo spegnimento dell'illuminazione della bicycletta non influscono sulla retroilluminazione del display.
Inserimento/disinserimento dell'auto alla spinta
L'aiuto alla spinta può facilitare la spinta dell'eBike. La velocità in questa funzione dipende alla marcia insertita e vuo raggiungere al massimo 6km / h . Tanto inferioriore sare la marcia selezionata, tanto più Bassa sare la velocità nella funzione aiuto alla spinta (alla prestazione massima).
La funzione aiuto alla spinta deve essere utilizzata esclusivamente nel caso in cui l'eBike deve essere spinta. Se durante l'impio dell'aio alla spinta le ruote dell'eBike non hanno alcun dato con il terreno esiste il pericolo di lesioni.
Per attivare la pedalata assistita, premere brevamente il tasto «WALK» del computer di bordo. Una volta attenuata la funzione, premere entro 3 secondi tasto «+» e mantenerlo premuto. Il propulsore dell'eBike verrà inserito.
Notabene: Nel livello di pedalata assistita «OFF», il sistema non potra essere attivato.
La spinta assistita verrà disattivata al verificarsi di uno dei seguenti eventi:
rilascio del tasto «+» 12:
-bloccaggio delle ruote dell'eBike (ad es. in caso di frenata o a causa di urto contro un ostacolo);
- velocità superiore a 6 km/h.
Notabene: In alcuni sistemi, la pedalata assistita cui esere avviata direttamente premendo il tasto «WALK».
Visualizzazione e impostazioni del computer di bordo
Visualizzazioni della velocità e della distanza
Nella visualizzazione tachimetro fiene sempre visualizzata la velocità attuale.
Nella visualizzazione funzioni (combinazione della visualizzazione testo de visualizzazione valori e) sono disponibili per la selezione le seguenti funzioni:
-（Ora):ora attuale
- «Velocità massima»: velocità massima raggiunta dall'ultimi reset
- «Velocità media»: velocità media raggiunta dall'ultimo reset
- «Tempo percorso»: tempo percorso dall'ultimo reset
- «Distanza rimasta»: probabile autonomia della carica presente della batteria ricaricabile (a condizioni, come livello di assistenza, profilo del percorso ecc., immutate)
«Distanza totale»: indicazione della distance totale coperta con l'eBike (non resettable)
« NuVinci Cad.ped./Marcia»: esta você di menu verra visualizzata soltanto in combinazione con unchio automatico NuVinciHSync.

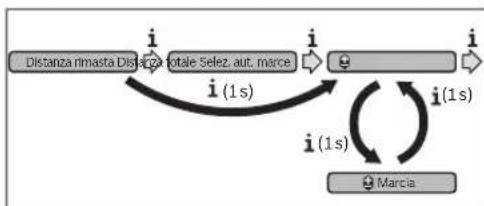

Premendo il tasto «i» per altri 1 secondo, da qualsiasi voce del menu Informazioni si accederà alla voce di menu NuVinci. Per passare alla modalità «NuVinci Cad.ped.» alla modalità «NuVinci Marcia», premere il tasto «i» per 1 Secondo.
Italiano-5
Per passare alla modalità «N u V i n c i dalità «NuVinci Cad.ped.», bastera premere breve-mente il tasto «i». La configurazione standard è «NuVinci Cad.ped.».
- «Marcia»: esta você de menu compare soltanto in combinação con un gruppo Shimano Di2. Sul display verra visualizzata la marcia del gruppo inserta al momento. Adgnirosso di marcia, la nuova marcia verrà brevamente visualizzata sul display.
- « Slez. aut. marce»: esta você di menu compare soltanto in combinazione con unchio automatico SRAM.
Premendo il tasto «i» per altre 1 secondo, sare possibile passare alla modalità automatica «Selez. aut. marce» alla modalità manuale «M arcia i » evic Se è attiva la modalità manuale ed è insertita la prima marcia,anche premendo il tasto «-» 11sarà possibile passare alla modalità «Selez. aut. marce». Premendo nuovamente il tasto «-» 11,si potra tornare alla modalità manuale. Alla modalità manuale si potra accederereanche premendo il tasto «+» 12.
«Distanza»: distanza percorsa dall'ultimo reset
Per commutare alla funzione di visualizzazione, premere il tasto «i» 1 del computer di bordo, oppure il tasto «i» 10 dell'unità di lavoro a visualizzare la funzione desiderata.
Per il reset di «Distanza», «Tempo percorso» e «Velocità media» cambiare in una di quale tre funzioni e premere poi il tasto «RESET» 6 sino a quando la visualizzazioneiene azze-rata. In quello modo sono ripristinati anni i valori delle altre due funzioni.
Per il reset di «Velocità massima» cambiare in questa funzione e premere poi il tasto «RESET» 6 fino a quando la visualizzazioneiene azzerata.
Per il reset della «Distanza rimasta», commutare in questa funzione, quando premere il tasto «RESET»6 sino a quando la visualizzazione del valore venga resettata al valore predefinito.
Se il computer di bordo viene prelevato dal supporto 4, tutti i valori delle funzioni rimangono memorizzati e sono allacore essere visualizzati.
M Visualizzazione/adattalento delle regolazioni di base
Leindicazioni e le modifiche alle configurazioni base sono possibili indipendente malo.
do sia inserito o meno nel supporto 4.Alcune configurazioni saranno visibili e modificabili soltanto a computer di controlo inserito.A seconda dell'equipaggiamento dell'eBike,alcune voci di menu potrebbero non essere presenti.
Per arrivare nel menu regolazioni di base premere contemporaneamente il tasto «RESET» 6 ed il tasto «i» 1 sino a quando nella visualizzazione testo compare d «Configurazione».
Per commutare fra le varie configurazioni base, premere il tasto «i» 1 del computer di bordo fino a visualizzare la configurazione base desiderata. Se il computer di bordo è inserito nel supporto 4, si potraanche premere il tasto «i» 10 dell'unità di lavoro.
Per modificare le configurazioni base, se si desidera ridurre un valore o scorrere verso il basso, premere il tasto ON/OFF 5'accanto all'indicazione «-»; se si desidera augmentare un valore o scorrere verso l'alto, premere il tasto di illuminazione 2'accanto all'indicazione «+».
Se il computer di bordo è inserito nel supporto 4, la modifica si potra effettare ancche con i tasti «-» 11 o «+» 12 dell'unità di lavoro.
Per terminare la funzione e memorizzare una modifica di configurazione, premere il tasto «RESET» 6 per 3 secondi.
Posso nesoessere selezionatele seguente regolazioni di base:
-
- Ora +: E possiblere regolare l'ora attuale. Una pressione prolongata sui tasti di regolazione accelera la modifica dell'ora.
Sa-Circonf. ruota+: tale valore, predefinito dal costrutore, si potra modificare del ± 5% .Questa voce di menu verrà visualizzata soltanto se il computer di bordo alloggerà nel supporto.
- «- Italiano +»: in quello campo è possibile modificare la lingua dei messaggi di testo. Le lingue disponibili sono: te desco, inglese, francese, spagnolo, italiano, portoghese, svedese, olandese e danese.
- -Unità km/mi+: É possible visualizzare la velocità e la distance in chilometri oppure iniglia.
- Formatoora+: E possible visualizzare I'ora nel for-mato 12 ore oppure 24 ore.
- -Ind.c.marcia ON/OFF +: in Anything is possible. attivare o disattivare l'indicazione dichio in marcia.
- «Tempo totale»: Visualizzazione della durata totale per-corsa con l'eBike (non modificabile)
- «Registraramento» (solo per NuVinci H|Sync): in queto Campo è possible effettuare la taratura del carrbio continuo. Confermare la taratura premendo il tasto «Illuminazione bicyclicta».Seguire quando leindicazioni.
Anche durante la marcia, in caso di guasto, potrebbe rendersi necessaria una taratura. Anche in tale caso, confirmare la taratura premendo il tasto «Illuminazione bicyclicta» e seguire leindicazioni sul display.
Questa voce di menu verrà visualizzata sostanto se il computer di bordo allogger è nel supporto.
Italiano-6
- «- Marcia partenza +»: qui è possibile stabilire la marcia di partenza. In posizione «- - », la funzione automatica di riduzione rapporto verrà disinserita. Questa你可以 di menu verrà visualizzata soltanto in combinazione con i gruppi Sram DD3 Pulse e Shimano Di2. Questa你可以 di menu verrà visualizzata soltanto se il computer di bordo allogger è nel supporto.
- «Regolazionechio»: Questa voce di menu consente una regolazione di precisione del gruppo Shimano Di2. Per il Campo di regolazione predefinito, consultare le Istruzioni d'uso del costruttore del cambio. La regolazione di precisione andra effettuata non appena il cambio emette una rumorosità inconueta. In tale modo si preverrà l'usura precoce del cambio,{others ad evitare eventuali problemi nel compor-tamento di cambio marcia che, in condizioni sfavorevoli, pottrevero alsoe causare una caduta. Questa voce di menu verrà visualizzata soltanto in combinazione con un gruppo Shimano Di2. Questa voce di menu verrà visualizzata sol- tanto se il computer di bordo allogger è nel supporto.
«Displ.vx.x.x.x»: in quellocampo vieneindicata la versionesoftware deldisplay.
«DU vx.x.x.x»: in quello campo viene indicata la versione software del propulsore. Questa voce di menu verrà visualizzata sostanto se il computer di bordo allogger è nel supporto.
«DU #xxxxxx»: numero di series dell'unità motrice.
Questa voce di menu verrà visualizzata soltanto se il computer di bordo allogger è nel supporto.
Visualizzazione codice erre
I componenti delsysteme eBike vengono costamente controllati automaticamente. Se viene individuato un erre, compare nella visualizzazione testo d il relativo codice di erre.
Premere un tasto a piacimento sul computer di bordo 3, op pure sull'unità di lavoro 9, per tornare alla visualizzazione standard.
Service MM/AAA: questa voce di menu verra visualizzata se il costruttore della bicyclicta avrastabilito una scadenza di assistenza fissa.
- Serv. xx km/min: esta você di menu verrá visualizata se il costruttore della bicyclicettaavra stabilito una scadenza di assistenza al raggiungimento di una determinata percorrenza.
- «Bat. vx.x.x.x»: in quello Campo viene indicata la versione software della batteria. Questa你可以 menu verrà visualizzata soltanto se il computer di bordo allogger è nel supporto.
«1. Bat.vx.x.x»: qualora si utilizzato 2 batterie, esta voce indichera la versione software della prima batteria. Questa voce di menu verrà visualizzata sostanto se il computer di bordo allogger è nel supporto.
«2. Bat.vx.x.x»: qualora si utilizzato 2 batterie, esta voce indichera la versione software della seconda batteria. Questa voce di menu verrà visualizzata sostanto se il computer di bordo allogger è nel supporto.
«Gear vx.x.x.x»: in questo campo viene indicata la versione software del cambio automatico. Questa voce di menu verrà visualizzata soltanto se il computer di bordo alloggerà nel supporto. Questa voce di menu verrà visualizzata soltanto in combinazione con un cambio automatico.
In funzione del tipo di erre, l'azionamento viene eventualmente disattivato automaticamente. Il proseguito della corsa除去 assistenza tramite l'azionamento è tuttavia possibile in anni lavori. Prima di ulteriori corse l'eBike dovrebè essere controllata.
Far eseguire tutte le riparazioni necessarie esclusiva-mente da un rivenditore di bicyclette autorizzato.
Codice Causa Rimedi
| 410 | Uno o più tasti del computer di bordo sono bloccati. | Controllare se i tasti sono incastrati ad es. a causa di sporcia che è penetrata. Se necessario, pulire i tasti. |
| 414 Problema di collegamento dell'unità di lavoro | Fare controllare raccordi e collegamenti | |
| 418 Uno o più tasti dell'unità di lavoro sono bloccati. | Controllare se i tasti sono incastrati ad es. a causa di sporcia che è penetrata. Se necessario, pulire i tasti. | |
| 419 | Errore di configurazione | Riavviare ilsystema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 422 Problema di collegamento dell'unità di azionamento | Fare controllare raccordi e collegamenti | |
| 423 | Problema di connessione della bette-ria eBike | Fare controllare raccordi e collegamenti |
| 424 | Errore di communicazione dei compo-nenti uno con l'alto | Fare controllare raccordi e collegamenti |
Italiano-7
| Codice | Causa | Rimedi |
| 426 | Errore interno: timeout | Riavviare ilsystema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. In quello stato di erreore non sare possi-bile visualizzare o adattare la circonferenza dei pneumatici nel menu delle configurazioni base. |
| 430 | Bateriaialna del computer di bordo scarica | Ricaricare il computer di bordo (nel supporto o tramite attacco USB) |
| 431 | Errore versione del software | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 440 | Errore interno dell'unità di aziona-mento | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 450 | Errore interno: software | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 460 | Anomalia nel collegamento USB | Rimuovere il cavo collegamento USB del computer di bordo. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 490 | Difetto interno del computer di bordo Far controllare il computer di bordo | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 500 | Errore interno dell'unità di aziona-mento | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 502 | Guasto nell'illuminazione della bici-cletta | Controllare le lui ed i relativi cablaggi. Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 503 | Errore del sensore di velocità | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 510 | Errore interno: sensore | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 511 | Errore interno dell'unità di aziona-mento | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 530 | Guasto nella batteria | Disattivare l'eBike, rimuovere la batteria eBike e reinserirla. Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 531 | Errore di configurazione | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 540 | Errore di temperatura | L'eBike si trova al di fuori del Campo di temperatura consentito. Disatti-vare il systema eBike, in modo da far scendere o risalire la temperature del propulsore nel Campo consentito. Riavviare il systema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 550 | È stata riconosciuta un'utenza non consentita. | Rimuovere l'utenza in questione. Riavviare il systema. Se il problema persiste, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 580 | Errore versione del software | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 591 | Errore di autenticazione | Disattivare il systema eBike. Rimuovere la batteria e reinserirla. Riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 592 | Componente incompatible | Utilizzato un display compatibile. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 593 | Errore di configurazione | Riavviare il systema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 595, 596 | Errore di comunità | Controllare il cablaggio verso ilchio e riavviare il systema. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
Italiano-8
| Codice | Causa | Rimedi |
| 602 | Errone interno alla batteria durante l'operazione di ricarica | Scollegare il caricabatteria alla batteria. Riaviare il problema eBike. Collegare il caricabatteria alla batteria. Se il problema persistsente, si prega di contattare il proprio rivenditore di eBike Bosch. |
| 602 | Errone interno alla batteria | Riaviare il problema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 603 | Errone interno alla batteria | Riaviare il problema. Se il problema persistsente, si prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 605 | Errone di temperatura batteria L'eBike | s trova al di fuori del Campo di temperatura consentito. Disatti-vare il problema eBike, in modo da far scendere o risalire la temperatura del propulsore nel Campo consentito. Riaviare il problema. Se il problema persiste, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 605 | Errone di temperatura batteria durante l'operazione di ricarica | Scollegare il caricabatteria alla batteria. Lasciar raffreddare la batteria. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 606 | Errone esterno alla batteria | Controllare il cabaggio. Riaviare il problema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 610 | Errone di tensione nella batteria | Riaviare il problema. Se il problema persistsente, se prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 620 | Guasto nel caricabatteria | Sostituire il caricabatteria. Si prega di contattare il proprio rivenditore di eBike Bosch. |
| 640 | Errone interno alla batteria | Riaviare il problema. Se il problema persistsente, se prega di contattare il pro-prio rivenditore di eBike Bosch. |
| 655 | Errone multiplino nella batteria | Disattivare il problema eBike. Rimuoverre la batteria e reinserirla. Riaviare il problema. Se il problema persistsente, se prega di contattare il proprio rivenditore di eBike Bosch. |
| 656 | Errone versione del software | Si prega di contattare il proprio rivenditore di eBike Bosch per far eseguire un aggiornamento software. |
| 7xx | Guasto alchio | Osservare le Istruzioni d'uso del costruttore delchio. |
| Tutte le spie sono spente | Difetto interno del computer di bordo | Riaviare il problema eBike spegnendolo e riaccendendolo. |
Alimentazione di energia di apparecchi esterni tramite il collegamento USB
Con l'ausilio del collegamento USB possono essere fatti funzionare o ricaricati la maggior parte degli appearecchi la cui alimentazione di energia è possible tramite USB (p.es. diversi cellulari).
Presupposto per la carica è che il computer di bordo ed una batteria sufficientemente carica siano inserti nell'eBike.
Apriere l cappuccio di protezione 8 del collegamento USB sul computer di bordo. Allacciare il collegamento USB del dispositivo esterno, mediate il cavo di ricarica USB
Micro A-Micro B (disponibile pressi il proprio rivenditore di eBike Bosch), alla presa USB 7 sul computer di bordo.
Dopo ave scollegato l'utenza, il collegamento USB andra richiuso con cura, mediante l'apposto cappuccio di protezione 8.
Il collegamento USB non è impermeabile. In caso di marcia sotto la pioggia, non è consentito collegare alcun dispositivo esterno e il collegamento USB dovrá essere completenesschiuso dall'apposto cappuccio di protezione 8.
Italiano-9
Manutenzione ed assistenza
Manutenzione e pulizia
Tutti componenti, inclusa l'unità motrice, non andranno immersi in acqua, né puliti con un'idropulitrice.
Per pulire il computer di bordo, utilizzato un panno morbido, inumidito escludamente con acqua. Non utilizzato alcun tipo di deterrente.
Sottoporre a verifica tecnica ilsysteme eBike almeno una volta all'anno (ad es. parte meccanica e grado di aggiornamento del software di systema).
Come ulteriore criterio per la scadenza di assistenza, il costruttore o il rivenditore po adottare una percorrenza e/o un lasso di tempo. Alla scadenza di assistenza, una volta acceso, il computer di bordo informerà della scadenza con l'indicazione di testo d « Service» per la durata di 4 secondi.
Per Service e riparazioni all'eBike rivolgersi ad un rivenditore autorizzato di biciclette.
Assistenza clienti e consulenza impieghi
Per tutte le commande relative alsysteme eBike ed ai seui componenti rivolgersi ad un rivenditore autorizzato di biciclette.
Le informazioni per contattare rivenditori autorizzati di bicyclette sono riportate sulla pagina web www.bosch-ebike.com
Trasporto
Qualora si trasporti l'eBike all'esterno della propria vettura, ades. su un portapacchi, prelevare il computer di bordo e la batteria dell'eBike, al fine di evitare danni. (I computer di bordo non innestabili su un supporto non possono essere prelevati alla bicycletta. In tale caso, il computer di bordo potra restare sulla bicycletta stessa.)
Le batterie sono sottoposte ai requisiti di legge per le merci pericolose. L'utente privato potra trasportare su strada de batterie integre perché essere subordinato a condizioni particolari. Quanto al trasporto da parte di utenti commerciali o di terzi (ad es. trasporto per via aerea o spedizione), andranno rispettati particolari requisiti di imballaggio e contrassegnatura (ad es. prescrizioni ADR). All'occorrenza, preparando il pezzo da inviare, si potra consultrare un esperto in merci pericolose. In caso di domane relative al trasporto delle batterie ricariciabili rivolgersi ad un rivenditore autorizzato di biciclette. Presso il rivenditore è possibile ordinareanche un imballo per il trasporto adatto.
Smaltimento
Unità di azionamento, computer di bordo incl. unità di comando, batteria, sensore di velocità, accessori e imballi devono essere riciclati in conformità con le normative ambientali.
Non gettare I'eBike ed i suoi componenti tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformmente alla direttiva europea 2012/19/UE gli apparecchi elettrici diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
La batteria integrata nel computer di bordo può essere rimossa solo per lo smaltimento. Aprendo il guscio della scatola si rischia di danneggiare irrimidiabilmente il computer di bordo. Restituire batterie e computer di bordo non più funzionanti ad una concessionaria di bicyclette autorizzata.
Li-Ion:
Si prega di tener presente leindicazioni riportare nel paragrafo «Trasporto», pagina Italiano-9.
Con ogni riserva di modifiche tecniche.
Nederlandsl-1
eBike-akku onladattava.
□
