MANUALE UTENTE Axo Brevi

GRUPPO 1: Istruzioni d’uso

GRUPA 1: Instructiuni de folosire Seggiolino auto per il trasporto di bambini, Gruppo 1, dai 9 ai 18 kg (approssimativamente tra 9 mesi e 4 anni). IMPORTANTE: Leggere attentamente le istruzioni prima di usare il seggiolino e osservare bene le illustrazioni durante l’installazione. AVVERTENZA: Questo seggiolino auto è un prodotto sicuro, ma solo se le istru- zioni d’uso sono seguite e rispettate scrupolosamente.

Dispositivo di assorbimento d’urto e tensio-A. namento delle cinture SA-ATS (* → pag. 8) Poggiatesta regolabile (6 diverse posizioni)B. Schienale reclinabile (4 posizioni)C. Blocca-cinture di sicurezza (unidirezionali e D. autobloccanti) Regolazione centralizzata del gruppo cin-E. ture Ventilazione dello schienaleF. Protezione agli urti laterali (** → pag. 8)G. Cinghia per regolazione del gruppo cintureH. Fibbia del gruppo cintureI. Cinghie di ritensioneJ. SpallacciK. Leva per regolazione inclinazioneL. Leva di regolazione del poggiatestaM. Sede per il manuale istruzioniN. ITALIANO Vorrichtung für Stoßdämpfung und Gurten-

(*) “SA-ATS” significa “Shock Absorber and Automatic Tensioning System” (“Assorbimento d’Urto e Sistema di Tensionamento Automatico”); questo seggiolino è dotato di un sistema di assorbimento d’energia e di ritrazione automa- tica delle cinghie, che permette di attenuare le conseguenze derivanti da incidente frontale. (**) questo seggiolino è stato concepito per fornire la massima protezione in caso d’impatto laterale.

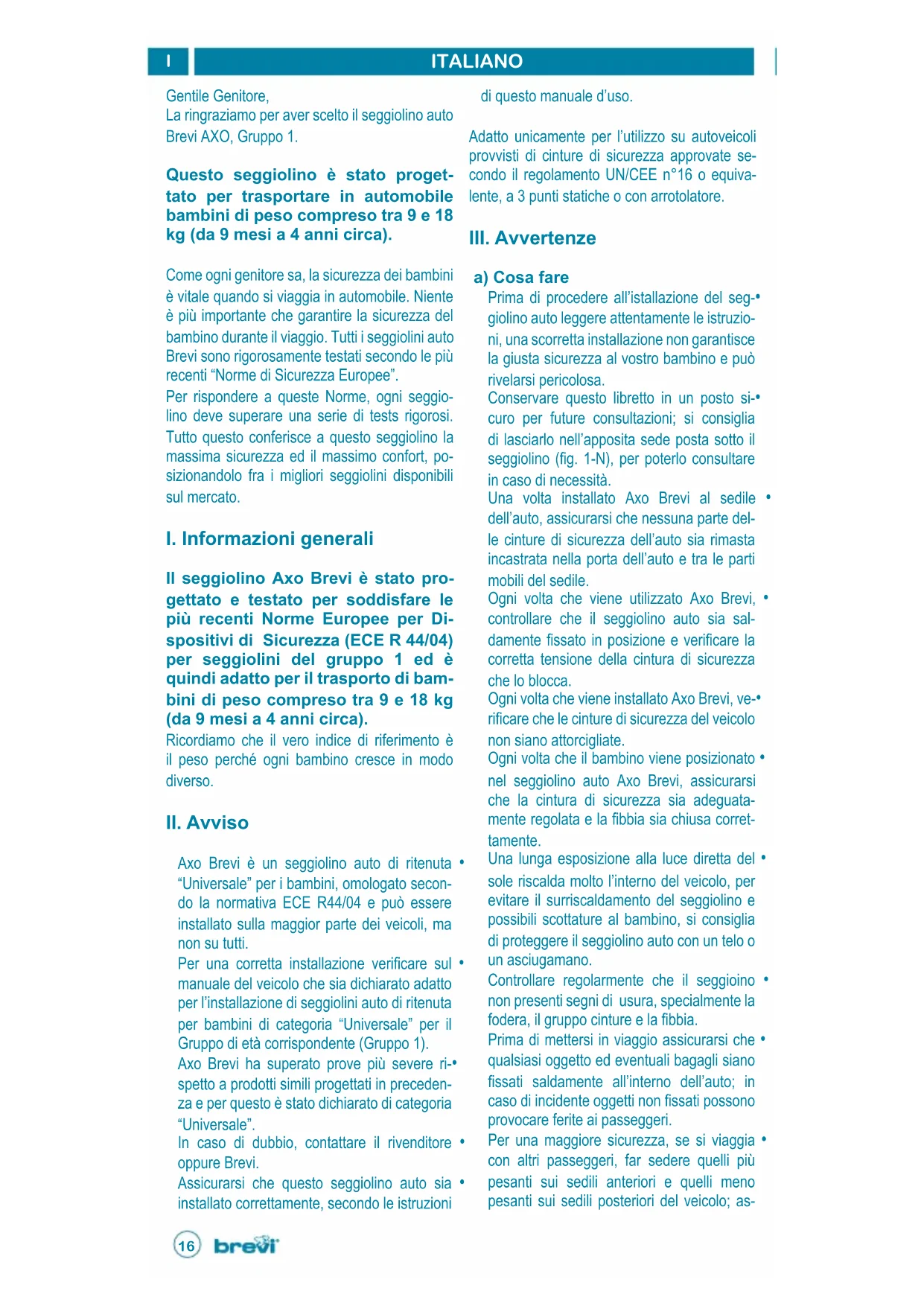

Gentile Genitore, La ringraziamo per aver scelto il seggiolino auto Brevi AXO, Gruppo 1. Questo seggiolino è stato proget- tato per trasportare in automobile bambini di peso compreso tra 9 e 18 kg (da 9 mesi a 4 anni circa). Come ogni genitore sa, la sicurezza dei bambini è vitale quando si viaggia in automobile. Niente è più importante che garantire la sicurezza del bambino durante il viaggio. Tutti i seggiolini auto Brevi sono rigorosamente testati secondo le più recenti “Norme di Sicurezza Europee”. Per rispondere a queste Norme, ogni seggio- lino deve superare una serie di tests rigorosi. Tutto questo conferisce a questo seggiolino la massima sicurezza ed il massimo confort, po- sizionandolo fra i migliori seggiolini disponibili sul mercato.

I. Informazioni generali

Il seggiolino Axo Brevi è stato pro- gettato e testato per soddisfare le più recenti Norme Europee per Di- spositivi di Sicurezza (ECE R 44/04) per seggiolini del gruppo 1 ed è quindi adatto per il trasporto di bam- bini di peso compreso tra 9 e 18 kg (da 9 mesi a 4 anni circa). Ricordiamo che il vero indice di riferimento è il peso perché ogni bambino cresce in modo diverso.

Axo Brevi è un seggiolino auto di ritenuta • “Universale” per i bambini, omologato secon- do la normativa ECE R44/04 e può essere installato sulla maggior parte dei veicoli, ma non su tutti. Per una corretta installazione verificare sul • manuale del veicolo che sia dichiarato adatto per l’installazione di seggiolini auto di ritenuta per bambini di categoria “Universale” per il Gruppo di età corrispondente (Gruppo 1). Axo Brevi ha superato prove più severe ri-• spetto a prodotti simili progettati in preceden- za e per questo è stato dichiarato di categoria “Universale”. In caso di dubbio, contattare il rivenditore • oppure Brevi. Assicurarsi che questo seggiolino auto sia • installato correttamente, secondo le istruzioni di questo manuale d’uso. Adatto unicamente per l’utilizzo su autoveicoli provvisti di cinture di sicurezza approvate se- condo il regolamento UN/CEE n°16 o equiva- lente, a 3 punti statiche o con arrotolatore.

a) Cosa fare Prima di procedere all’istallazione del seg-• giolino auto leggere attentamente le istruzio- ni, una scorretta installazione non garantisce la giusta sicurezza al vostro bambino e può rivelarsi pericolosa. Conservare questo libretto in un posto si-• curo per future consultazioni; si consiglia di lasciarlo nell’apposita sede posta sotto il seggiolino (fig. 1-N), per poterlo consultare in caso di necessità. Una volta installato Axo Brevi al sedile • dell’auto, assicurarsi che nessuna parte del- le cinture di sicurezza dell’auto sia rimasta incastrata nella porta dell’auto e tra le parti mobili del sedile. Ogni volta che viene utilizzato Axo Brevi, • controllare che il seggiolino auto sia sal- damente fissato in posizione e verificare la corretta tensione della cintura di sicurezza che lo blocca. Ogni volta che viene installato Axo Brevi, ve-• rificare che le cinture di sicurezza del veicolo non siano attorcigliate. Ogni volta che il bambino viene posizionato • nel seggiolino auto Axo Brevi, assicurarsi che la cintura di sicurezza sia adeguata- mente regolata e la fibbia sia chiusa corret- tamente. Una lunga esposizione alla luce diretta del • sole riscalda molto l’interno del veicolo, per evitare il surriscaldamento del seggiolino e possibili scottature al bambino, si consiglia di proteggere il seggiolino auto con un telo o un asciugamano. Controllare regolarmente che il seggioino • non presenti segni di usura, specialmente la fodera, il gruppo cinture e la fibbia. Prima di mettersi in viaggio assicurarsi che • qualsiasi oggetto ed eventuali bagagli siano fissati saldamente all’interno dell’auto; in caso di incidente oggetti non fissati possono provocare ferite ai passeggeri. Per una maggiore sicurezza, se si viaggia • con altri passeggeri, far sedere quelli più pesanti sui sedili anteriori e quelli meno pesanti sui sedili posteriori del veicolo; as-17

sicurarsi inoltre che ogni occupante sia al- lacciato correttamente con la propria cintura di sicurezza. Per evitare che in caso di incidente Axo

Brevi possa muoversi e ferire qualche pas- seggero, il seggiolino deve sempre essere fissato con la cintura di sicurezza, anche quando non si trasportano bambini. b) Cosa NON fare Non utilizzare mai il seggiolino auto Axo • Brevi se non dopo averlo posizionato cor- rettamente all’interno dell’auto utilizzando le cinture di sicurezza come indicato in questo libretto di istruzioni. Per il corretto posizionamento di Axo Brevi • non inserire nessun tipo di imbottitura tra la base del seggiolino e il sedile del veicolo, qualsiasi spessore pregiudica la sicurezza del seggiolino auto. Non apportare aggiunte e/o modifiche di • qualsiasi tipo al prodotto. Non utilizzare pezzi di ricambi non originali • e che non siano forniti o raccomandati da Brevi. Eventuali modifiche al prodotto non autoriz-• zate ne possono pregiudicare la sicurezza; soltanto Brevi è autorizzato ad apportate modifiche a questo seggiolino. Non lasciare mai il vostro bambino incusto-• dito sul seggiolino d’auto o all’interno del veicolo. Non permettere mai ai bambini di giocare • con il seggiolino. Non installare né rimuovere il seggiolino • dall’auto con dentro il bambino. Non utilizzare mai il seggiolino auto senza • la fodera. La fodera è parte integrante del dispositivo di ritenuta; pertanto, deve essere sostituita soltanto con altre fodere fornite o raccomandate da Brevi. Non fare entrare in contatto il seggiolino • auto con acidi, solventi e altre sostanze corrosive. La fibbia del seggiolino non è pienamente a • prova di manomissione; si deve quindi dis- suadere i bambini dal giocare con essa. Non utilizzare questo seggiolino come se • fosse un giocattolo o un seggiolino per uso domestico. Non utilizzare il seggiolino auto quando • troppo logorato dall’uso o a seguito di un incidente. Un seggiolino auto coinvolto in un incidente, • anche leggero (oltre i 10 Km/h) DEVE sem- pre essere sostituito con uno nuovo; infatti anche se non mostra apparenti segni di dan- neggiamento, potrebbe aver subito dei colpi che ne hanno modificato le condizioni ne- cessarie per garantire la massima sicurezza in caso di un successivo incidente e risultare quindi pericoloso per il vostro bambino. Per garantire la massima sicurezza e la

giusta protezione al vostro bambino, non utilizzare o acquistare un seggiolino auto di seconda mano. c) In caso d’emergenza In caso d’emergenza, per liberare veloce-

mente il vostro bambino dalle cinture di si- curezza dell’auto premere il pulsante rosso posto sulla fibbia delle cinghie di ritenuta. (Fig. 15). d) Verifica delle cinture di sicurezza del veicolo L’installazione di questo seggiolino nel vei-• colo è consentita solo se i sedili del veicolo sono equipaggiati di cinture di sicurezza a tre punti con arrotolatore, approvate secon- do le Regolamento UN/ECE N° 16 o Norme equivalenti. Se la fibbia della cintura di sicurezza della • vostra auto è posizionata come rappresen- tato in Fig. 2, Axo Brevi non è adatto per l’utilizzo con la vostra cintura o con il vostro veicolo.

IV. Istruzioni per l’installazione

Avvertenze: Utilizzare il seggiolino soltanto ed esclusivamente in direzione di mar- cia. Utilizzare il seggiolino esclusiva- mente per il trasporto di un bambino a bordo del veicolo. Questo seggiolino NON può essere utilizzato in senso contrario alla di- rezione di marcia. Si prega di rispettare sempre le nor- me del proprio paese. Se il veicolo è dotato di air bag fron- tale, si prega di osservare tutte le istruzioni riportate nel manuale del veicolo. a) Installazione del seggiolino auto Installare Axo Brevi sul sedile appropriato 1. del veicolo. Assicurarsi che lo schienale dei sedili del 2. veicolo sia bloccato. Assicurarsi che lo schienale del sedile del 3. veicolo sia in posizione verticale e fissato18

nella posizione più arretrata. Spingere Axo Brevi con forza contro lo 4. schienale del sedile del veicolo e, per quanto possibile, all’indietro (fig. 3). Azionare la leva per l’inclinazione (Fig. 4) 5. e tirare Axo Brevi in avanti finché non sia completamente reclinato (fig. 5), al fine di operare più agevolmente; Tirare il fermo per aprire il blocca-cintura 6. rosso sul lato opposto della fibbia della cin- tura del veicolo (fig. 6). Tirare la cintura di sicurezza del veicolo 7. ed inserirla tra lo schienale e la base del seggiolino (fig. 7); Agganciare la cintura di sicurezza nella pro-8. pria fibbia (Fig. 8) fino a sentire un ‘click’; Passare la sezione addominale (Fig. 9) nei 9. guida-cintura rossi inferiori, su entrambi i lati della base del seggiolino; Inserire la sezione diagonale della cintura 10. attraverso la pinza blocca-cintura rossa (Fig. 10). Attenzione: Assicurarsi che la cintura non sia attorciglia- ta (Fig. 11); Collocare il ginocchio sul seggiolino e pre-11. mere contro il sedile del veicolo. Tendere completamente la sezione dia-12. gonale della cintura tirandola con forza attraverso il blocca-cintura (Fig. 10); quindi chiudere il blocca-cintura (Fig. 12-13). At- tenzione! La sezione diagonale della cintura (14-B) deve esse- re bloccata esclusivamente nel blocca-cintura del lato opposto alla fibbia del sedile del veicolo. Assicurarsi che Axo Brevi adesso sia sal-13. damente fissato sul sedile del veicolo. È ora possibile utilizzare Axo Brevi nella 14. posizione desiderata azionando la leva per l’inclinazione (fig. 21-22). Suggerimenti: Per maggior sicurezza del bambino, si prega di verificare che: Axo Brevi sia correttamente e saldamente montato sul sedile del veicolo. La sezione addominale (fig. 14-A) passi nelle guide rosse inferiori (fig. 9), e non sia attorci- gliata (fig.11). La sezione diagonale della cintura (fig. 14-B) sia bloccata esclusivamente nella pinza rossa situata sul lato opposto della fibbia del sedile del veicolo; La cinture di sicurezza sia adeguatamente ag- ganciata alla fibbia e non sia attorcigliata. b) Sistemazione del bambino nel seggiolino Il seggiolino auto Axo Brevi è dotato di un 1. gruppo cinture semplice da utilizzare. Sganciare la fibbia ed allentare le cinghie 2. (Fig. 15 e 16), tirandole entrambe contem- poraneamente, mantenendo premuto il pulsante di regolazione; Collocare il bambino nel seggiolino e allac-3. ciare le cinghie unendo le due linguette, de- stra e sinistra (Fig. 17) e inserendole nella fibbia fino a sentire un ‘click’, indicante che sono correttamente agganciate (Fig. 18). Facendo riferimento alla Fig. 19, disporre le 4. cinghie sulle spalle (A) e sull’addome (B), e la fibbia (C) tra le gambe del bambino. Tirare il cinghiolo di regolazione (Fig. 1-H), 5. posto nella parte anteriore di Axo Brevi, fino a quando le cinghie siano adeguatamente aderenti sul corpo del bambino. Le cinghie di sicurezza devono essere strette, ma non troppo da causare disagi al bambino. Attenzione: La fibbia intergambale (Fig. 19-6. C) ha una posizione fissa e non può essere regolata. Non tirare gli spallacci. Per sbloccare le cinghie di sicurezza, pre-7. mere il pulsante rosso sulla fibbia (Fig.15). c) Regolazione delle cinghie e del poggiatesta Una corretta regolazione delle cinghie e del 1. poggiatesta garantisce la massima prote- zione al bambino. La regolazione in altezza delle cinghie del 2. seggiolino auto Axo Brevi è integrata in quella del poggiatesta e può essere effet- tuata spostando il poggiatesta verso l’alto o verso il basso. Controllare sempre l’altezza delle cinghie 3. affinché queste siano correttamente alline- ate allo stesso livello delle spalle o legger- mente al di sopra (Fig.20). Per alzare o abbassare le cinghie ed il pog-4. giatesta: azionare la leva (Fig. 21) sul retro dello schienale, spostandola verso l’alto o verso il basso, fino ad ottenere la regola- zione ottimale. Rilasciare la leva per bloccare il poggiate-5. sta e le cinghie nella posizione scelta. d) Come allentare le cinghie di si- curezza Premere il pulsante di regolazione, posto 1. nella parte anteriore del seggiolino (fig. 1-E). Tenere premuto il pulsante di sblocco e 2. tirare le cinghie in avanti.19

Note per proteggere al meglio il bambino: Assicurarsi che il bambino sia ben fissato nel seggiolino e che le cinghie aderiscano sul suo corpo. Non lasciare mai il bambino incustodito nel seggiolino o nel veicolo. Quando s’installa Axo Brevi nei sedili poste- riori, spostare in avanti il sedile anteriore, a distanza sufficiente da impedire che i piedi del bimbo possano colpire il sedile anteriore (ciò può anche prevenire rischi di lesione, in caso d’incidente). Per far salire o scendere il bambino dall’auto scegliere sempre il lato sicuro della strada. Durante viaggi lunghi, fare soste frequenti, perché il bambino si stanca facilmente. Verificare che nessuna parte delle cinghie di sicurezza sia attorcigliata. Promemoria: Non importa come un seggiolino per bambini sia stato progettato, se usato in modo scorretto, potrebbe non proteggere il bambino, in caso di incidente. e) Per reclinare il seggiolino L’inclinazione della seduta può essere regolata su 4 diverse posizioni (Fig.22). f) Rimozione del seggiolino dal vei- colo Azionare la leva (fig. 4) e tirare in avanti fino 1. alla posizione completamente reclinata. Aprire il blocca-cintura (Fig. 12) nel quale è 2. impegnata la cintura di sicurezza e ritirare la cintura. Sganciare la cintura di sicurezza dalla 3. fibbia. Liberare la sezione ventrale della cintura 4. dalle guide rosse e sfilare interamente la cintura per rimuovere il seggiolino dal veicolo.

V. Lista dei controlli finali

Controllare che le cinghie siano corretta- ► mente posizionate sulle spalle del bambino e che aderiscano comodamente al corpo del bambino (fig. 20). Verificare la corretta posizione della cintura ► di sicurezza del veicolo attorno al seggio- lino auto. Verificare sempre che la cintura di sicurez- ► za del veicolo non sia incastrata in alcun modo o attorcigliata. Verificare la giusta tensione della cintura ► di sicurezza del veicolo e che il seggiolino auto Axo Brevi sia correttamente fissato al sedile del veicolo. Verificare che le cinghie siano aggiustate ► correttamente e che non siano intrecciate. Verificare che la fibbia del gruppo cinture ► sia agganciata correttamente (Fig. 18). Assicurarsi che gli spallacci siano sempre ► nella giusta posizione sul corpo del bam- bino. Controllare regolarmente che gli elementi ► principali non abbiano subito danni. Verificare il funzionamento di tutti i com- ► ponenti. Assicurarsi che il seggiolino non sia bloc- ► cato nella portiera, nelle guide del sedile, onde evitare rotture, danni, usura, ecc. Promemoria: Non importa come un seg- ► giolino per bambini sia stato progettato, se usato in modo scorretto, potrebbe non proteggere il bambino, in caso di incidente. Anche quando Axo Brevi è stato lasciato ► montato sul veicolo, controllare sempre che la cintura del veicolo sia posizionata correttamente e ben allacciata, prima di far sedere il bambino nel seggiolino. Seguire sempre la lista di controllo di cui ► sopra prima di iniziare qualsiasi viaggio con il seggiolino installato nel veicolo. Attenzione Qualsiasi seggiolino auto può lasciare impron- te sui sedili del veicolo, dovuto alle misure da adottare per fissarlo saldamente nel rispetto delle norme di sicurezza. Questo prodotto è stato concepito con l’obiettivo di minimizzare quanto più possibile questo effetto. Brevi de- clina ogni responsabile per eventuali impronte derivanti dall’uso normale del seggiolino.

In caso di caduta accidentale o eventuali danni visibili, rivolgersi al rivenditore. Qualsiasi malfunzionamento del gruppo cintu- re potrebbe compromettere la protezione del bambino. In caso di funzionamento anomalo della fib- bia, non utilizzare il seggiolino e rivolgersi al rivenditore.

VII. Cura e manutenzione

Attenzione! Non lubrificare i componenti del seggiolino auto Axo Brevi: limitarsi a mante- nerli puliti. Le parti in plastica possono essere facilmente pulite usando solo acqua e sapone; non usare20

mai solventi, alcool o detergenti aggressivi. Pulizia: quando la foderina si sporca, rimuo- verla (vedi sotto) e lavarla a mano a 30° C; non utilizzare detergenti chimici; non lavarla in lavatrice; non strizzare e non utilizzare l’asciu- gabiancheria; non stirare. Si prega di rispettare le istruzioni riportate sull’etichetta di lavaggio. a) Per togliere la fodera in tessuto Allentare al massimo le cinghie.1. Azionare la leva (L) davanti per reclinare al 2. massimo il seggiolino. Sganciare, nel retro del seggiolino, le due 3. cinghie (Fig. 23 e 24) e sfilarle dal davanti attraverso le asole nello schienale e nel poggiatesta, nonché attraverso gli spal- lacci dalla parte anteriore del seggiolino (fig. 25). Girare verso l’esterno le strisce in plastica 4. cucite sui bordi dei lati sinistro e destro della fodera e sganciate quest’ultima dal davanti. Sganciare la fibbia delle cinghie.5. Rimuovere la foderina del poggiatesta e gli 6. spallacci. Sfilare la fodera dalla fibbia intergambale e 7. dal seggiolino. b) Rimontaggio della fodera Seguire la procedura inversa della rimozione sopra, facendo attenzione ad infilare le cinghie in modo corretto e a non attorcigliarle. Avvertenza: non aggiungere né mo- dificare il prodotto in alcun modo. Non usare mai parti di ricambio che non siano raccomandati o forniti da Brevi.
