Quadro (2012) - Passeggino Teutonia - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Passeggino
Marca	Teutonia
Modello	Quadro (2012)
Categoria	Passeggino sportivo
Età consigliata	Dalla nascita a circa 3 anni
Peso massimo del bambino	15 kg
Tipo di imbracatura	5 punti, regolabile in altezza (3 posizioni)
Posizioni di inclinazione dello schienale	4 (sdraiata, seduta, e completamente inclinata in avanti)
Posizioni del poggiapiedi	3
Sedia reversibile	Sì
Maniglia regolabile in altezza e girevole	Sì
Ruote girevoli con blocco	Sì
Freno di stazionamento	Sì, con regolazione
Cappottina rimovibile	Sì, con aerazione tramite cerniera lampo
Copripioggia	Inclusa
Cestino portabagagli (carico max)	5 kg
Temperatura d'uso	-20°C à +60°C
Manutenzione delle parti in tessuto	Lavabile in lavatrice a 30°C, programma delicato, senza candeggianti
Manutenzione delle parti metalliche	Pulizia ogni 4 settimane e lubrificazione
Pezzi di ricambio e riparabilità	Disponibili presso rivenditore autorizzato Teutonia

Domande frequenti - Quadro (2012) Teutonia

Come aprire e chiudere il telaio del passeggino Teutonia Quadro?

Per aprire, tirare la maniglia verso l'alto fino alla battuta fino a quando le due estremità si bloccano nei dispositivi di arresto. Per chiudere, ruotare il cursore laterale, tirare verso l'alto le due barre di blocco, quindi spingere la maniglia in avanti. Il telaio si chiude parzialmente fino al dispositivo di arresto di sicurezza; per chiuderlo completamente, azionare il pedale sul lato destro.

Come regolare l'inclinazione dello schienale e il poggiapiedi?

Tirare verso l'alto il dispositivo di blocco dello schienale per regolare l'inclinazione su 4 posizioni (sdraiata, seduta e completamente inclinata in avanti). Per il poggiapiedi, premere il suo dispositivo di arresto e tenerlo premuto per regolarlo su 3 posizioni diverse.

Come utilizzare l'imbracatura a 5 punti?

Regolare le cinture sulle spalle su 3 altezze, scegliere la posizione più vicina alle spalle del bambino. Aprire la cintura premendo le linguette di chiusura su entrambi i lati. Posizionare il bambino, far passare le braccia nelle aperture, quindi agganciare le linguette nella fibbia. Utilizzare sempre la cinghia tra le gambe in combinazione con la cintura addominale.

Come pulire le parti in tessuto del passeggino?

Per piccole macchie, pulire con un panno umido e acqua, senza strofinare troppo forte. Le parti rimovibili in tessuto possono essere lavate in lavatrice a 30°C (programma delicato) con un detersivo senza sbiancanti ottici. Seguire le istruzioni di manutenzione fissate sul tessuto.

Come montare e smontare le ruote?

Per il montaggio e lo smontaggio, premere prima le chiavette di blocco. Durante il montaggio, assicurarsi che le chiavette si blocchino correttamente. Per la ruota girevole, seguire lo schema nel manuale: sbloccare o bloccare la ruota secondo necessità. Si consiglia di non bloccare le ruote durante la guida per maggiore comfort.

Come azionare il freno di stazionamento e regolarlo?

Per frenare, spostare la leva del freno nella direzione della freccia fino a sentire lo scatto della leva di sicurezza. Per rilasciare, premere la leva di sicurezza e riportare la leva del freno indietro. Se il freno diventa meno efficace, allentare il controdado, regolare la vite, quindi stringere di nuovo il controdado.

Come rimuovere e montare la cappottina?

Per rimuovere la cappottina, svitare i bottoni a pressione sul retro dello schienale, premere i pulsanti di sblocco delle parti pieghevoli e rimuoverle dalle aperture. Per montare, inserire le parti pieghevoli nelle aperture del bracciolo e fissare i bottoni a pressione sul retro dello schienale. La cappottina serve anche come protezione anticaduta.

Qual è il peso massimo supportato dal passeggino?

Il sedile del passeggino sportivo è progettato per un bambino di peso inferiore a 15 kg. Il cestino portabagagli può supportare un carico massimo di 5 kg. Non fissare alcun peso aggiuntivo sulla maniglia, poiché ciò influisce sulla stabilità.

Come utilizzare il copripioggia?

In caso di pioggia, stendere il copripioggia su tutto il passeggino in tempo. Attenzione: il copripioggia non è un giocattolo, non lasciare mai il bambino incustodito. Per una migliore aerazione, utilizzarlo solo durante il temporale.

Come regolare l'altezza e far ruotare la maniglia?

Tenere premuti i pulsanti di regolazione su entrambi i lati e modificare l'altezza della maniglia. Per far ruotare la maniglia, tirare verso l'alto i tiranti su entrambi i lati, inclinare la maniglia, quindi assicurarsi che si riagganci negli incavi di blocco a sinistra e a destra.

MANUALE UTENTE Quadro (2012) Teutonia

istruzioni per l'uso

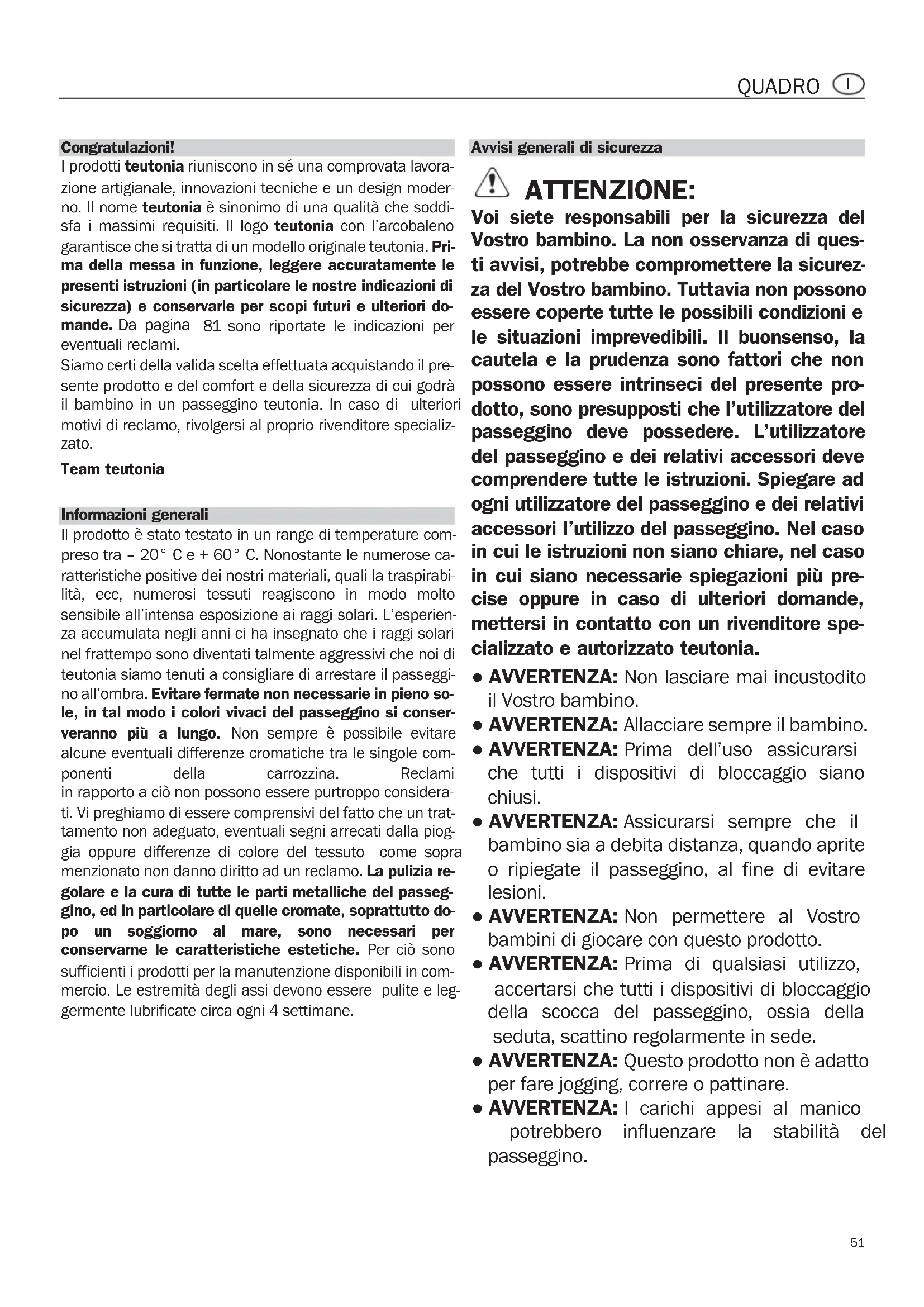

I prodotti teutonia riuniscono in se una comprovata lavorazione artigianale, innovazioni tecniche e un design moderno. Il nome teutonia è sinonimo di una qualità che soddisfa i massimi requisiti. Il logo teutonia con l'arcobaleno garantisce che si tratta di un modello originale teutonia. Prima della messa in funzione, leggere accuramente le presenti istruzioni (in particolare le nostre indicazioni di sicurezza) e conservare per scopi futuri e ulteriori domande. Da pagina 81 sono riportate leindicazioni per eventuali reclami.

Siamo certi della valida scelta effettuata acquistando il presente prodotto e del comfort e della sicurezza di cui godrā il bambino in un passeggino teutonia. In caso di ulteriori motivi di reclamo, rivolgersi al proprio rivenditore specializzato.

Team teutonia

Informazioni generali

Il prodotto è stato testato in un range di temperature compreso tra -20^ C e +60^ C. Nonostante le numerose caratteristiche positive dei nostri materiali, quali la traspirabilità, ecc, numerousi tessuti reagiscono in modo molto sensibile all'intensa esposizione ai raggi solari. L'esperienza accumulata negli anni ci ha insegnato che i raggi solari nel fratto sono diventati talmente aggressivi che nei di teutonia siamo tenuti a consigliare di arrestare il passeggino all'ombra. Evitare fermate non necessarie in piano sole, in tal modo i colori vivaci del passeggino si conservanno più a lungo. Non sempre è possibile evitare alcune eventuali differenze cromatiche tra le singole componenti della carrozzina. Reclami in rapporto a cui non possono essere purtroppo considerati. Vi preghiamo di essere compensivi del fatto che un trattamento non adeguato, eventuali segni arrecati alla pioggia oppure differenze di colore del tessuto come sopra menzionato non danno diritto ad un reclamo. La pulizia regolare e la cura di tutte le parti metalliche del passeggino, ed in particolare di quale cromate, soprattutto dopo un soggiorno al mare, sono necessari per conservarne le caratteristiche estetiche. Per cui sono sufficienti i prodotti per la manutenzione disponibili in commercio. Le estremità degli assi devono essere pulite e leggermente lubrificare circa agli 4 settimane.

Avvisi generali di sicurezza

ATTENZIONE:

Voi siete responsabili per la sicurezza del Vostro bambino. La non osservanza di questi avvisi, potrebbe promiettere la sicurezza del Vostro bambino. Tuttavia non possono essere coperte tutte le possibili condizioni e le situazioni imprevedibili. Il buonsenso, la cautela e la prudenza sono fattori che non possono essere intrinseci del presente prodotto, sono presupposti che l'utilizzatore del passeggino deve possedere. L'utilizzatore del passeggino e dei relativi accessori deve comprendere tutte le istruzioni. Spiegare ad agli utilizzatore del passeggino e dei relativi accessori l'utilizzo del passeggino. Nel caso in cui le istruzioni non siano chiare, nel caso in cui siano necessarie spiegazioni più precise oppure in caso di ulteriori domande, mettersi in contatto con un rivenditore specializzato e autorizzato teutonia.

• AVVERTENZA: Non lasciare mai incustodito il Vostro bambino.
• AVVERTENZA: Allacciare sempre il bambino.
• AVVERTENZA: Prima dell'uso assicurarsi che tutti i dispositivi di bloccaggio siano chiusi.
• AVVERTENZA: Assicurarsi sempre che il bambino sia a debita distanza, quando aprite o ripiegate il passeggino, al fine di evitare lesioni.
• AVVERTENZA: Non permettere al Vostro bambini di giocare con quello prodotto.
• AVVERTENZA: Prima di qualsiasi utilizzato, accertarsi che tutti i dispositivi di bloccaggio della scocca del passeggino, ossia della seduta, scattino regolarmente in sede.
• AVVERTENZA: Questo prodotto non è adatto per fare jogging, correre o pattenare.
• AVVERTENZA: I carichi appesi al manico potrebbero influenzare la stabilità del passeggino.

Ulteriori avvisi di sicurezza importanti

• Si indica esplicitamente, che l'utilizzo di accessori o parti di ricambio non prodotti o non autorizzati da teutonia potrebbe ledere la sicurezza di quello prodotto e causare l'annullamento del diritto di garanzia.
• Questo passeggino è escludamente previsto per un bambino.
• Non é permesso'utilizzato la seduta o la culla portatile in macchina.
• Il sedile sportivo è predisporto per un bam bino fino a 15 kg.
• Le culle portatile, ossia i passeggini e quelli sportivi, possono essere utilizzati solamente per il trasporto e non sostituiscono in nessun caso unlettino oppure una culla.
• Riporre il passeggino sempre al di fuori della portata dei bambini e non permettere ai bambini di giocare nel o con il passeggino.
• Nell'arrestare il passeggino si deve sempre bloccare il freno. Controllare che il freno scatti in modo sicuro in posizione.
• Durante l'introduzione o l'estrazione del bambino nel/dal passeggino, i fremi devono sempre essere inseriti.
• Evitare sempre di parcheggiare il passeggino su una superficie in pendenza.
• Durante l'utilizzo dei mezzi di trasporto pubblico fare particolare attenzione posizionale in modo sicuro il passeggino.
• Salendo e scendendo le scale,fare scorrere lentamente e con cautela il passeggino sui gradini.
  Non posare mai oggetti sulla copertura.
• Il carico max. della rete per la spesa è di 5 kg (11 lbs). Riporre gli oggetti pesanti sempre al centro del cesto per la spesa.
• Durante l'aperture e la chiusura del telaio fare attenzione a non incastrare se stessi o altre persone.
• Durante il trasporto del passeggino su ostacoli (ad es. scale) fare attenzione a che nessun arresto si sblocchi.
• Durante le regolazioni fare attenzione che il bambino non si trovi nelle vicinanze di parti mobili.
• Un carico eccessivo, una chiusura inappropriata o l'utilizzo di accessori non autorizzati possono danneggiare o distruggere il passeggino.
• Il poggiapiedi non è adatto per trasportare carichi o un secondo bambino.
• Prima della messa in servizio del passeggino: Togliete gli adesivi e i cartellini appesi, che NON si riferiscono adindicazioni di sicurezza.

Non utilizzato mai il pogiagambe o il corrimano di sicurezza per sollevare oppure portare il passeggino.

Parcheggiare la carrozzina

Attenzione: Le ruote in gomma possono provocare eventuali variazioni di colore della pavimentazione.

Corpi estranei (p.e. Sassolini) nelle ruote in gomma devono essere rimossi per evitare eventuali danni della pavimentazione. Calore eccessivo, in particolare con il contatto diretto di superfici calde (p. es. D'estate in macchina) per pneumatici a camera vuota cui po sono causare deformazioni permanenti.

In questo caso, non riconosciamo reclami oppure diritti di regresso.

Pulizia dei componenti in tessuto

In caso di piccole macchie, pulire con cautela la parte interessata con un panno inumidito e acqua. Evitare, sostruttutto in caso di un tessuto scuro, di sfregare intensamente. Tutti i componenti in tessuto smontabili sono essere lavati normalmente con un detergente delicato (senza agente sbiancante) in lavatrice a 30^ (lavaggio per capi delicati). Ved. istruzioni per la pulizia sul componente in tessuto.

Protezione antiangioggia

In caso di pioggia, copire tempestivamente l'intero passageggino con la protezione antipioggia.

Attenzione: la protezione antipioggia non è un glucattolo! Non lasciare mai incustodito il bambino. Per una ventilazione ottimale del passeggino si consiglia di applicare la protezione antipioggia solo per la durata della pioggia.

Sfoderare il rivestimento della capote

Prima di lavare il rivestimento è necessario estrarre i due archetti della capote. (Vedi disegno)

Allentare la vite con l'aiuto di un cacciavite e rimuovere il bottone. Estrarre gli archetti della capote dallo snodo e dal rivestimento della capote. Dopo il lavaggio, rimontare tutto in ordine inverso.

Fare attenzione a che gli archetti della capote siano inflati nelle due guide cucite. Non scambiare gli archetti anteriorsi con quelli posteriori.

Apertura del telaio

Tirare versus l'alto il manico 1 (impugnatura) fino alla battuta con un movimento secco, in modo tale che le due estremità del manico 2 scattino completamente negli arresti a sinistra e a destra.

AVVERTENZA: Prima dell'utilizzo, accertarsi

che tutti i dispositivi di bloccaggio siano chiusi.

Chiusura del telaio

Ruotare il manico sul lato delle aste di bloccaggio. Tirare verso l'alto le due aste di bloccaggio su entrambi i lati 1 e premere il manico in avanti. Il telaio si chiude fino alla sicurezza di arresto 2, che impedisce una chiusura occidentale. Il telaio si chiude completamente solo azionando la pedana 3 pre

sente sul lato destro del passeggino. Ora è possibile ridurre ulteriormente le dimensioni di ingombro, reclinando la parte superiore del manico.

Montaggio e smontaggio delle ruote

Per il montaggio e lo smontaggio, premere innanzitutto le molle di arresto 1. Durante il montaggio fare attenzione affinché le molle di arresto scattino correttamente in sede.

Rimozione della ruota piroettante

Montaggio delle ruote

Ruota piroettante

Ruota piroettante Ruota piroettantesbloccata bloccata

Per un maggiore comfort di guida consigliamo di non bloccare le ruote durante la guida.

Imbottitura della seduta

E' possibile rimuovere completamente l'imbottitura alla seduta per il lavaggio. A tal fine bisogna après i bottoni automatici posti sull'unità seduta.

Dopo aver sfoderato il rivestimento della capote, la seduta/unità reclinabile è disposa come unità ribaltabile. Apriere le cerniere laterali e estrarre il rivestimento alla testata e la cintura inguinale dall'alto lato, e fissare nuovamente la parte centraleagli elementi laterali.

Attenzione: Durante la riapplicazione dell'imbottitura, far passare le estremità della cintura a 5 punti nelle rispettive aperture evitando di arrotolarre.

Manico pieghevole e regolabile in altezza

Tenere premuti i bottoni di regolazione su entrambi i lati e modificare l'altezza del manico nella posizione desiderata.

Rotazione del manico

Per poter ruotare il manico si devono tirare verso l'alto, contemporaneamente, le due bussole di trazione 1 sul manico e si deve avviare la rotazione. Il manico deve scattare di nuovo in posizione negli arresti principali a destra e sinistra, ma non delvebloccarsi.

Freno di fermo

Azionare il freno di fermo (Fig. 1)

Spostare la leva del freno 1 in direzione della freccia sono allo scatto udibile della leva di sicurezza 2. Ora il freno è azionato.

Allentare il freno di fermo (Fig. 2)

Spingere la leva di sicurezza 2 e spostare la leva del freno 1 in direzione della freccia fino al risconto. Ora il freno è allentato.

Consiglio: Nel caso che non sia possibile azionare disponiente il freno di fermo, spingere la carrozzina alcuni centimetri in avanti o indietro, affinché le barre si insertiscano bene nei cerchioni. Ad agli azionamento assicurarsi che il freno sia completeness bloccato e la carrozzina suaferma in piena sicurezza.

Supplemento al freno di stazionamento

Se vi accorgete di un Cambiamento dell'effetto di frenatura/stazionamento, alla per prima allentare il controdo per potere eseguire delle regolazioni alla vite di regolazione (svitare). Alla fine fissarre di nuovo il controdo.

Rimozione della scocca

Assicurare che il passeggino non rotoli via involontariamente.

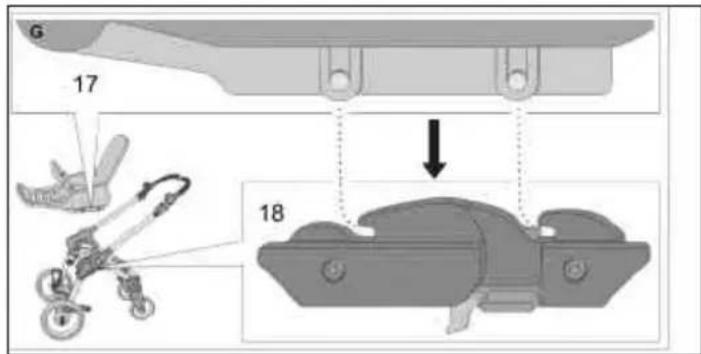

Su entrambi i lati del supporto scocca:

Far scorrere verso l'alto (direzione della freccia) e mantenere in posizione la leva di sicurezza (2).

Spingere verso il basso, fino a farlo scattare in posizione il fermo (1). Diventa visible la marcatura rossa (3). Sollevare verso l'alto la scopcca.

Applicazione della scocca

Assicurare che il passeggino non rotoli via involontariamente.

Su entrambi i lati dell'alloggiamento scocca:

Poggiare simmetricamente dall'alto la scocca (17) su entrambi gli alloggiamenti della scocca (18), fino a farla scattare in posizione. La scocca è bloccata in sicurezza, quando non è visible la marcatura rossa (3).

AVVERTENZA:

Prima dell'utilizzo, accertarsi che il sedile sportivo/culla portatile sia correttamente innestato in sede.

Maneggio della capote

Inserire le parti maschie degli snodi della capote nelle rispettive aperture previste nel bracciolo oppure sulla culla portatile.

Attenzione: Fissare sempre i bottoni automatici posizionati sull'estremità posteriore della capote al retro dello schienale, affinché la capote protegga il bimbo alla caduta. Per togliere la capote, aprire i bottoni automatici sul retro dello schienale, premere i bottoni di sblocco sulle parti maschie degli snodi della capote ed estrarre gli snodi dalle aperture. Per regolare la corretta circolazione dell'aria è possibile aprire la zip all'estremità della testa della capote.

Regolazione dello schienale

Tirare verso l'alto il dispositorio di bloccaggio dello schienale (16) per regolare l'inclinazione (4 posizioni seduto/sdraiato + la posizione di chiusura davanti)

Regolazione del poggiapiedi

Premere e mantenere premuto il dispositivo di bloccaggio dell'unità poggiapiedi (14). L'unità puo essere regolata in 3 diverse posizioni.

Maneggio della cintura a 5 puntI

Le cinture per le spalle posso-no essere regolate a tre diverse altezze.

Utilizzare sempre la posizione in prossità delle spalle del bambino.

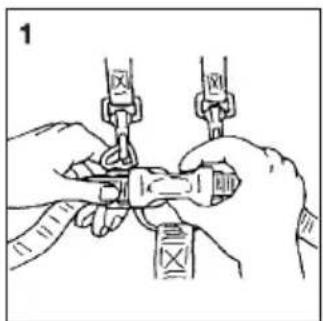

Apire la cintura premendo la linguetta di chiusura sui due lati, come molto in figura 1. Non è necessario分开are le cinture per le spalle delle cinture per il bacino. Posizione are il bambino nel passeggino, infrilare le bracciaattraverso l'aperatura della cintura e insereire le linguette di chiusura nella

chiusura della cintura inguinale.

AVVERTENZA: Utilizzato la cintura inguinale sempre insieme alla cintura per il bacino.

I punti di applicazione (anelli D) per una cintura separata sono presenti sulle estremità esterne delle cinture per il bacino.

Regolazione delle cinture

Cinture per le spalle serrare allentare

Cinture per il bacino

Cinture inguinali

Manipolazione dell'estensione del dato (disponibile come accessorio)

All'occorrezza si può fissare l'estensione lavabile dellettino all'estremità dell'inserto del passeggino sportivo per mezzo di collegamenti a innesto.

Corrimano di sicurezza

Inserire le parti maschie del corrimano di sicurezza, attraverso le fessure nell'imbottitura della seduta, nelle sottostanti sedi sui braccioli. Fare attentione a che il corrimano di sicurezza scatti su entrambi i lati. Per rimuoverlo, premere i bottoni di sblocco sulle parti maschie. Affinché il bambino possa salute e scendere più facilmente è sufficiente après il corrimano su un lato e ribaltarlo.

Peculiarità delle varianti di modello

Modelli con freno di rallentamento:

potete azionare il freno di rallentamento tramite maniglia del freno situata sul manico. L'azione frenante cui essere regolatatramite la vita

di registro sulla leva del freno della carrozzella.

Nota informativa: il freno deve ave per risultato solo un cauto rallentamento ed in nessun caso ad un bloccaggio delle ruote.

Attenzione: nel caso di un'eventuale nuova ordinazione delle ruote posteriori, è assolutamente necessario indicare i freni di rallentamento in quanto essi richiedono uno speciale disco frenante.

Un disco frenante errato disattiva la funzione del freno di stazionamento!

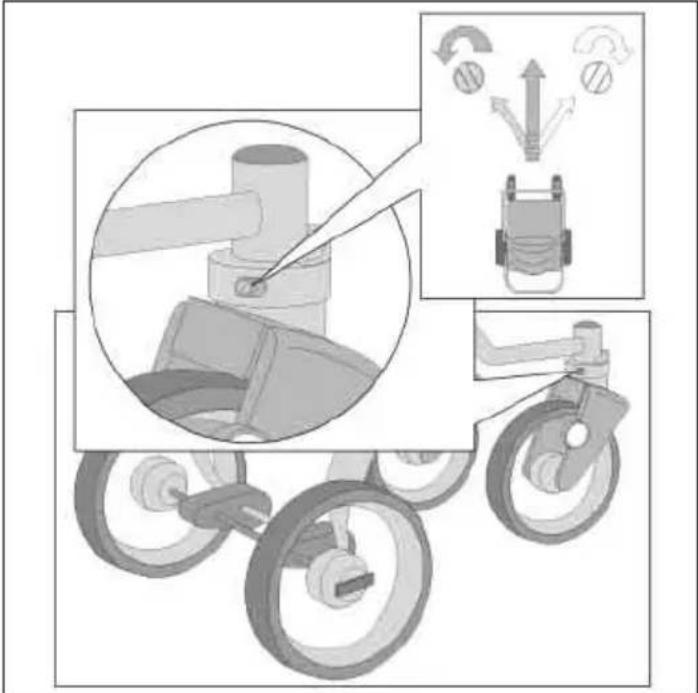

Regolazione della marcia in rettilineo

Portaombrello sul passeggino
