MANUALE UTENTE Cosmo Teutonia

istruzioni per l'uso

Importante: conservare il manuale per consultazioni future!

I prodotti teutonia riuniscono in sé una comprovata lavorazione artigianale, innovazioni tecniche e un design moderno. Il nome teutonia è sinonimo di una qualità che soddisfa i massimi requisiti. Il logo teutonia con l'arcobaleno garantisce che si tratta di un modello originale teutonia. Prima della messa in funzione, leggere accuratamente le presenti istruzioni (in particolare le nostre indicazioni di sicurezza) e conservarle per scopi futuri e ulteriori domande.

Siamo certi della valida scelta effettuata acquistando il presente prodotto e del comfort e della sicurezza di cui godrà il bambino in un passeggino teutonia. In caso di ulteriori motivi di reclamo, rivolgersi al proprio rivenditore specializzato.

Team teutonia

Informazioni generali

Il prodotto è stato testato in un range di temperature compreso tra -20° C e +60° C. Nonostante le numerose caratteristiche positive dei nostri materiali, quali la traspirabilità, ecc, numerosi tessuti reagiscono in modo molto sensibile all'intensa esposizione ai raggi solari. L'esperienza accumulata negli anni ci ha insegnato che i raggi solari nel frattempo sono diventati talmente aggressivi che noi di teutonia siamo tenuti a consigliare di arrestare il passeggino all'ombra. Evitare fermate non necessarie in pieno sole, in tal modo i colori vivaci del passeggino si conserveranno più a lungo. Non sempre è possibile evitare alcune eventuali differenze cromatiche tra le singole componenti della carrozzina. Reclami in rapporto a ciò non possono essere purtroppo considerati. Vi preghiamo di essere comprensivi del fatto che un trattamento non adeguato, eventuali segni arrecati dalla pioggia oppure differenze di colore del tessuto come sopra menzionato non danno diritto ad un reclamo. La pulizia regolare e la cura di tutte le parti metalliche del passeggino, ed in particolare di quelle cromate, soprattutto dopo un soggiorno al mare, sono necessari per conservarne le caratteristiche estetiche. Per ciò sono sufficienti i prodotti per la manutenzione disponibili in commercio. Le estremità degli assi devono essere pulite e leggermente lubrificate circa ogni 4 settimane.

Avvisi generali di sicurezza

ATTENZIONE:

Voi siete responsabili per la sicurezza del Vostro bambino. La non osservanza di questi avvisi, potrebbe compromettere la sicurezza del Vostro bambino. Tuttavia non possono essere coperte tutte le possibili condizioni e le situazioni imprevedibili. Il buonsenso, la cautela e la prudenza sono presupposti che l'utilizzatore del passeggino deve possedere. L'utilizzatore del passeggino e dei relativi accessori deve comprendere tutte le istruzioni. Spiegare ad ogni utilizzatore del passeggino e dei relativi accessori l'utilizzo del passeggino. Nel caso in cui le istruzioni non siano chiare, nel caso in cui siano necessarie spiegazioni più precise oppure in caso di ulteriori domande, mettersi in contatto con un rivenditore specializzato e autorizzato teutonia.

• AVVERTENZA: I bambini non devono mai essere lasciati incustoditi.
• AVVERTENZA: Allacciare sempre il bambino.
• AVVERTENZA: Prima dell'uso assicurarsi che tutti i dispositivi di bloccaggio siano chiusi.
• AVVERTENZA: Nelle operazioni di apertura e chiusura del passeggino assicurarsi che il bambino sia sempre a debita distanza, al fine di evitare lesioni.
• AVVERTENZA: Non permettere al Vostro bambino di giocare con questo prodotto.
• AVVERTENZA: Prima dell'uso assicurarsi che tutti i meccanismi di bloccaggio siano correttamente innestati.
• AVVERTENZA: Il passeggino non deve essere utilizzato mentre si corre o si pattina.
• AVVERTENZA: Qualsiasi peso attaccato ai manici e/o sul retro e/o ai lati dello schienale può compromettere la stabilità del passeggino.

Ulteriori avvisi di sicurezza importanti

- teutonia non garantisce la sicurezza del prodotto se si utilizzano parti e accessori non

prodotti o autorizzati da teutonia. L'utilizzo di accessori e parti non originali invalida immediatamente la garanzia.

- Non trasportare più di un bambino alla volta sulla seduta.

- Non è permesso installare la seduta o la culla portatile in macchina.

- L'utilizzo del passeggino è consentito per bambini fino a 15 kg di peso.

- Le culle portatile, ossia i passeggini e quelli sportivi, possono essere utilizzati solamente per il trasporto e non sostituiscono in nessun caso un lettino oppure una culla.

- Tenere il passeggino lontano dalla portata dei bambini e non lasciate che giochino incustoditi nelle vicinanze del passeggino.

- Utilizzare il dispositivo frenante ogni qualvolta si sosti e assicurarsi che i meccanismi di bloccaggio siano correttamente inne-stati.

- Durante le operazioni di inserimento/estrazione del bambino nel/dal passeggino, assicurarsi che i freni siano sempre azionati.

- Non lasciare mai il passeggino su un piano inclinato.

- Durante l'utilizzo sui mezzi di trasporto pubblico fare particolare attenzione a posizionare in modo sicuro il passeggino.

- Prestare attenzione quando si sale e scende un gradino o il marciapiede.

- Non posare mai oggetti sulla copertura.

- Non caricare il cestello con pesi superiori a 5 kg. Riporre gli oggetti pesanti sempre al centro del cesto.

- Durante l'apertura e la chiusura del telaio fare attenzione a non incastrare se stessi o altre persone.

- Prestare attenzione quando si usa il passeggino sulle scale affichè i dispositivi di fissaggio non si sblocchino.

- Nelle operazioni di regolazione assicurarsi che le parti mobili del passeggino non vengano a contatto con il corpo del bambino.

- Sovraccaricare, chiudere non correttamente e utilizzare accessori non approvati potrebbe danneggiare o rompere il passeggino.

• Il poggiapiedi non è adatto per trasportare carichi o un secondo bambino.
• Prima di assemblare il passeggino, rimuovete gli adesivi e i cartellini che non riguardano gli avvisi di sicurezza
• Non utilizzare mai il poggiagambe o il corrimano di sicurezza per sollevare oppure trasportare il passeggino.
• Per i bambini dalla nascita fino a circa 6 mesi d'età lo schienale deve essere utilizzato in posizione completamente reclinata.

Parcheggiare la carrozzina

Attenzione: Le ruote in gomma possono provocare eventuali variazioni di colore della pavimentazione.

Corpi estranei (p.e. sassolini) nelle ruote in gomma devono essere rimossi per evitare eventuali danni della pavimentazione. Calore eccessivo, in particolare con il contatto diretto di superfici calde (p. es. D'estate in macchina) per pneumatici a camera vuota può causare deformazioni permanenti.

In questo caso, non riconosciamo reclami oppure diritti di regresso.

Pulizia dei componenti in tessuto

In caso di piccole macchie, pulire con cautela la parte interessata con un panno inumidito e acqua. Evitare, soprattutto in caso di un tessuto scuro, di sfregare intensamente. Tutti i componenti in tessuto smontabili possono essere lavati normalmente con un detergente delicato (senza agente sbiancante) in lavatrice a 30 °C (lavaggio per capi delicati). Ved. istruzioni per la pulizia sul componente in tessuto.

Protezione antipioggia

In caso di pioggia, coprire tempestivamente l'intero passeggino con la protezione antipioggia.

Attenzione: la protezione antipioggia non è un giocattolo! Non lasciare mai incustodito il bambino. Per una ventilazione ottimale del passeggino si consiglia di applicare la protezione antipioggia solo per la durata della pioggia.

Sfoderare il rivestimento della capote

Prima di lavare il rivestimento è necessario estrarre i due archetti della capote.

(Vedi disegno)

Allentare la vite con l'aiuto di un cacciavite e rimuovere il bottone. Estrarre gli archetti della capote dallo snodo e dal rivestimento della capote. Dopo il lavaggio, rimonta-re tutto in ordine inverso.

Fare attenzione a che gli archetti della capote siano infi- lati nelle due guide cucite. Non scambiare gli archetti an- teriori con quelli posteriori.

Apertura del telaio

Eseguire la chiusura del telaio su uno sfondo che non possa graffiare la parte anteriore del telaio. Premere la sicurezza per il trasporto (1) verso l'interno e alzare il manico (2) fino allo scatto dei dispositivi di bloccaggio (3) su entrambi i lati.

AVVERTENZA: Prima dell'utilizzo, accertarsi che tutti i dispositivi di bloccaggio siano chiusi.

Chiusura del telaio

Eseguire la chiusura del telaio su uno sfondo che non possa graffiare la parte anteriore del telaio. Tirare contemporaneamente verso l'alto i due manicotti 1 su entrambi i lati fino al

massimo possibile. Spingere poi il manico 2 in giù. Ora è possibile diminuire ulteriormente l'ingombro da chiuso ripiegando la parte superiore del manico. La sicurezza per il trasporto (3) scatta in posizione automaticamente.

Montaggio e smontaggio delle ruote

Per il montaggio e lo smontaggio, premere innanzitutto le molle di arresto 1. Durante il montaggio fare attenzione affinché le molle di arresto scattino correttamente in sede.

Rimozione della ruota piroettante

1. 2.

Montaggio delle ruote

Ruota piroettante Ruota piroettante sbloccata bloccata

Per un maggiore comfort di guida consigliamo di non bloccare le ruote durante la guida.

Imbottitura della seduta

L'imbottitura della seduta è asportabile per consentirne il lavaggio. Per rimuoverla, premere le borchie sulla seduta.

Attenzione: Quando si inserisce l'imbottitura, tirare al-l'indietro l'estremità della cintura di sicurezza a 5 punti facendola passare per le aperture corrispondenti senza attorcigliarla.

Manico pieghevole e regolabile in altezza

Tenere premuti i bottoni di regolazione su entrambi i lati e modificare l'altezza del manico nella posizione desiderata.

Azionamento del freno di stazionamento

Il freno viene bloccato pre- mendo verso il basso la su- perficie lunga del freno 1. Nel caso in cui non sia possibile bloccare facilmente il freno, spingere il passeggino in avan- ti o indietro per alcuni centi-

metri, affinché le aste del freno si innestino correttamente nel cerchione. Accertarsi che il freno scatti in modo sicuro in posizione. Allentare il freno premendo in basso l'aletta corta del freno 2.

Applicazione e rimozione del sedile sportivo/culla portatile (scocca)

1 2 1 2 2

Posizionare la scocca (sedile sportivo/culla portatile) sul telaio della carrozzina, in modo che la sua staffa laterale 1 si innesti nelle apposite fessure 2 poste su entrambi i lati del telaio e spingere la scocca sino al riscontro. I dispositivi di bloccaggio si chiudono automaticamente (i dispositivi di bloccaggio devono innestarsi in sede con un "clic").

AVVERTENZA:

Prima dell'utilizzo, accertarsi che il sedile sportivo/culla portatile sia correttamente innestato in sede. La condizione sicura della scocca è garantita quando la zona rossa nella leva di sbloccaggio non è più visibile. Per rimuovere la scocca, premere prima verso l'alto la leva di sicurezza (3) e poi verso il basso la leva di sbloccaggio (4) fino all'arresto. (la zona rossa è ora visibile). Estrarre la scocca dalle fessure e rimuoverla.

Maneggio della capote

Inserire le parti maschie degli snodi della capote nelle rispettive aperture previste nel bracciolo oppure sulla culla portatile.

Attenzione: Fissare sempre i bottoni automatici posizionati sull'estremità posteriore della capote al retro dello schienale, affinché la capote protegga il bimbo dalla caduta. Per togliere la capote, aprire i bottoni automatici sul retro dello schienale, premere i bottoni di sblocco sulle parti maschie degli snodi della capote ed estrarre gli snodi dalle aperture. Per regolare la corretta circolazione dell'aria è possibile aprire la zip all'estremità della testa della capote.

Regolazione dello schienale

Tirare verso l'alto il dispositivo di bloccaggio dello schienale per regolare l'inclinazione (4 posizioni seduto/sdraiato + la posizione di chiusura davanti)

Regolazione del poggiapiedi

Premere e mantenere premuto il dispositivo di bloccaggio dell'unità poggiapiedi. L'unità può essere regolata in 3 diverse posizioni.

Maneggio della cintura a 5 punti

3 2 1

Le cinture per le spalle possono essere regolate a tre diverse altezze.

Utilizzare sempre la posizione in prossimità delle spalle del bambino.

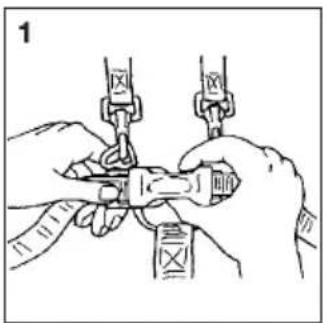

Aprire la cintura premendo la linguetta di chiusura sui due lati, come mostrato in figura 1. Non è necessario separare le cinture per le spalle dalle cinture per il bacino. Posizionare il bambino nel passeggino, infilare le braccia attraverso l'apertura della cintura e inserire le linguette

di chiusura nella chiusura della cintura inguinale.

AVVERTENZA: Utilizzare la cintura inguinale sempre insieme alla cintura per il bacino.

I punti di applicazione (anelli D) per una cintura separata sono presenti sulle estremità esterne delle cinture per il bacino.

Regolazione delle cinture

Cinture per le spalle serrare allentare

Cinture per il bacino

Cinture inguinali

Manipolazione dell'estensione del letto (disponibile come accessorio)

All'occorrenza si può fissare l'estensione lavabile del lettino all'estremità dell'inserto del passeggino sportivo per mezzo di collegamenti a innesto.

Corrimano di sicurezza

Inserire le parti maschie del corrimano di sicurezza, attraverso le fessure nell'imbottitura della seduta, nelle sottostanti sedi sui braccioli. Fare attenzione a che il corrimano di sicurezza scatti su entrambi i lati. Per rimuoverlo, premere i bottoni di sblocco sulle parti maschie. Affinché il bambino possa salire e scendere più facilmente è sufficiente aprire il corrimano su un lato e ribaltarlo.

Peculiarità delle varianti di modello

Modelli con freno di rallenta- mento:

potete azionare il freno di rallentamento tramite la maniglia del freno situata sul manico. L'azione frenante può essere regolata tramite la vi-

te di registro sulla leva del freno della carrozzella.

Nota informativa: il freno deve avere per risultato solo un cauto rallentamento ed in nessun caso ad un bloccaggio delle ruote.

Attenzione: nel caso di un'eventuale nuova ordinazione delle ruote posteriori, è assolutamente necessario indicare i freni di rallentamento in quanto essi richiedono uno speciale disco frenante.

Un disco frenante errato disattiva la funzione del freno di stazionamento!

Manutenzione:

- Le pastiglie del freno possono usurarsi durante l'uso e i freni necessitano di manutenzione. La regolazione del freno può essere effettuata sulla leva del freno quando il dado di bloccaggio viene allentato e la vite di regolazione è svitata.

- Se l'effetto di frenata differisce a destra e a sinistra, inclinare il passeggino su terreno soffice e regolare la vite sotto gli alloggiamenti del freno in prossimità delle ruote

- Il dado può essere avvitato e svitato utilizzando una chiave a ganascia da 8 mm. Svitando il dado si aumenta l'effetto di frenata. La regolazione deve essere effettuata in modo che l'effetto di frenata sia lo stesso su entrambe le ruote.

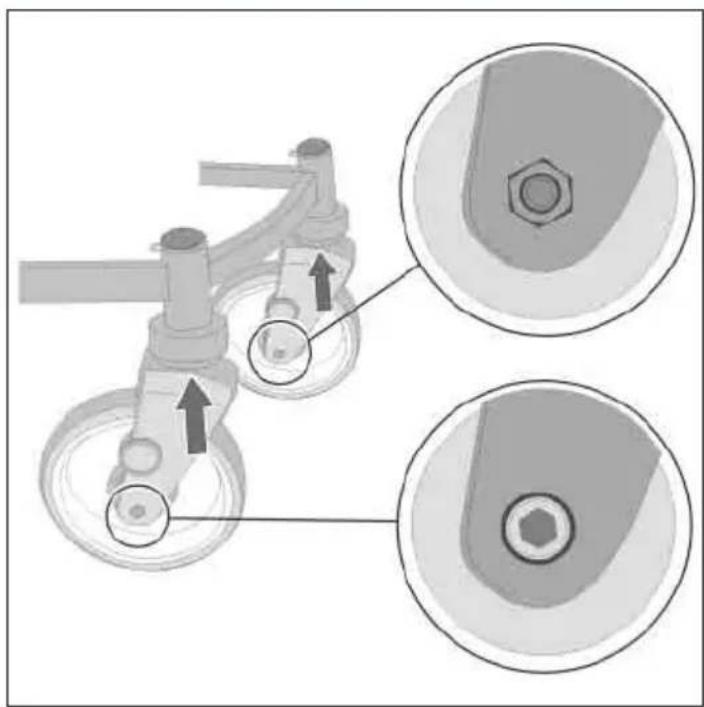

Regolazione della marcia in rettilineo

Portaombrello sul passeggino
